建设工程放线验线测量记录表样表

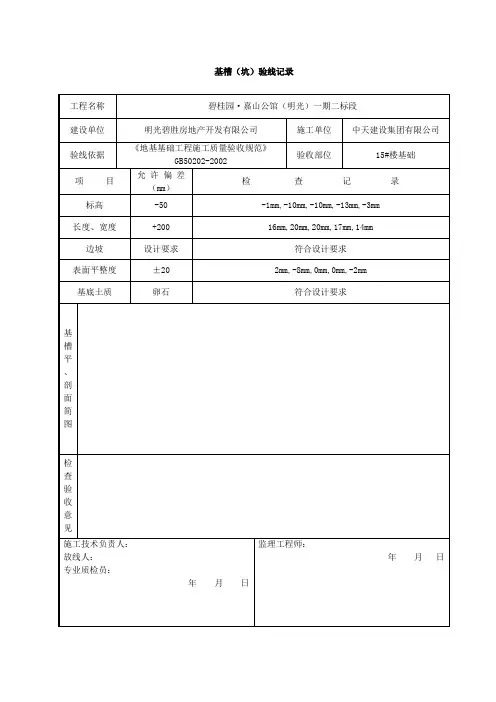

基槽（坑）验线记录工程名称碧桂园·嘉山公馆（明光）一期二标段建设单位明光碧胜房地产开发有限公司施工单位中天建设集团有限公司验线依据《地基基础工程施工质量验收规范》GB50202-2002验收部位15#楼基础项目允许偏差（mm）检查记录标高-50 -1mm,-10mm,-10mm,-13mm,-3mm 长度、宽度+200 16mm,20mm,20mm,17mm,14mm 边坡设计要求符合设计要求表面平整度±20 2mm,-8mm,0mm,0mm,-2mm 基底土质卵石符合设计要求基槽平、剖面简图检查验收意见施工技术负责人：放线人：专业质检员：年月日监理工程师：年月日工程名称碧桂园·嘉山公馆（明光）一期二标段建设单位明光碧胜房地产开发有限公司施工单位中天建设集团有限公司验线依据《地基基础工程施工质量验收规范》GB50202-2002验收部位20#楼基础项目允许偏差（mm）检查记录标高-50 -1mm,-10mm,-10mm,-13mm,-3mm 长度、宽度+200 16mm,20mm,20mm,17mm,14mm 边坡设计要求符合设计要求表面平整度±20 2mm,-8mm,0mm,0mm,-2mm 基底土质卵石符合设计要求基槽平、剖面简图检查验收意见施工技术负责人：放线人：专业质检员：年月日监理工程师：年月日工程名称碧桂园·嘉山公馆（明光）一期二标段建设单位明光碧胜房地产开发有限公司施工单位中天建设集团有限公司验线依据《地基基础工程施工质量验收规范》GB50202-2002验收部位14#楼基础项目允许偏差（mm）检查记录标高-50 -1mm,-10mm,-10mm,-13mm,-3mm 长度、宽度+200 16mm,20mm,20mm,17mm,14mm 边坡设计要求符合设计要求表面平整度±20 2mm,-8mm,0mm,0mm,-2mm 基底土质卵石符合设计要求基槽平、剖面简图检查验收意见施工技术负责人：放线人：专业质检员：年月日监理工程师：年月日工程名称碧桂园·嘉山公馆（明光）一期二标段建设单位明光碧胜房地产开发有限公司施工单位中天建设集团有限公司验线依据《地基基础工程施工质量验收规范》GB50202-2002验收部位16#楼基础项目允许偏差（mm）检查记录标高-50 -1mm,-10mm,-10mm,-13mm,-3mm 长度、宽度+200 16mm,20mm,20mm,17mm,14mm 边坡设计要求符合设计要求表面平整度±20 2mm,-8mm,0mm,0mm,-2mm 基底土质卵石符合设计要求基槽平、剖面简图检查验收意见施工技术负责人：放线人：专业质检员：年月日监理工程师：年月日。

9.4 施工测量记录施工测量记录是在施工过程中形成的，确保轨道交通工程定位、线路路由、线路平纵断面、尺寸、标高、位置和沉降量等满足设计要求和规范规定的资料统称。

9.4.1施工测量放线报验表（表B2-2(A2监)）施工单位应在完成施工测量方案、红线桩校核成果、水准点引测成果及施工过程中各种测量记录后，填写《施工测量放线报验表》（表B2-2(A2监)）报监理单位审核。

9.4.2工程定位测量记录（表C3-1）1 测绘部门根据建设工程规划许可证（附件）批准的轨道交通工程建筑位置及标高、线路路由、线路平纵断面依据，测定出轨道交通建筑的红线桩。

2 施工测量单位应依据测绘部门提供的放线成果、红线桩及场地控制网（或建筑物控制网），测定建筑物位置、主控轴线及尺寸、建筑物±0.000绝对高程，并填写《工程定位测量记录》（表C3-1）报监理单位审核。

3 工程定位测量完成后，应由建设单位报请具有相应资质的测绘部门验线。

9.4.3 基槽验线记录（表C3-2）施工测量单位应根据主控轴线和基底平面图，检验建筑物基底外轮廓线、集水坑、电梯井坑、垫层标高（高程）、基槽断面尺寸和坡度等，填写《基槽验线记录》（表C3-2）报监理单位审核。

9.4.4 楼层平面放线记录（表C3-3）楼层平面放线内容包括轴线竖向投测控制线、各层墙柱轴线、墙柱边线、门窗洞口位置线、垂直度偏差等，施工单位应在完成楼层平面放线后，填写《楼层平面放线记录》（表C3-3）报监理单位审核。

9.4.5 楼层标高抄测记录（表C3-4）楼层标高抄测内容包括楼层、桥面水平控制线、皮数杆等，施工单位应在完成楼层标高抄测记录后，填写《楼层标高抄测记录》（表C3-4）报监理单位审核。

9.4.6 建筑物垂直度、标高测量记录（表C3-5）1 施工单位应在结构工程完成和工程竣工时，对建筑物垂直度和全高进行实测并记录,填写《建筑物垂直度、标高测量记录》（表C3-5）报监理单位审核。

完整版)基槽验线记录填写范例
基槽验线记录
工程名称：未说明
建设单位：未说明
验线依据：《地基基础工程施工质量验收规范》GB-2002 项目：未说明
标高：未说明
长度、宽度：3.8m × 1.1m
边坡：3.0m × 3.5m × 1.5m
表面平整度：符合设计要求
基底土质：卵石
基槽平、剖面简图：未提供检查验收意见：
施工技术负责人：未填写
放线人：未填写
专业质检员：未填写
日期：未填写
施工单位：未说明
允许偏差：-50mm ~ +200mm 设计要求：±20mm
检查记录：未说明
监理工程师：未填写
这份基槽验线记录缺乏必要的信息，例如工程名称、建设单位、项目和标高等。

根据《地基基础工程施工质量验收规范》GB-2002，基槽的长度为3.8米，宽度为1.1米，边坡分别为
3.0米、3.5米和1.5米。

基底土质为卵石，表面平整度符合设
计要求。

然而，本记录未提供基槽平、剖面简图和检查记录，也未填写施工技术负责人、放线人、专业质检员和日期等信息。

允许偏差为-50mm至+200mm，设计要求为±20mm。

监理工程
师未填写。

测量放线怎么填写测量放线怎么填写施工测量记录是在施工过程中形成的，确保建筑工程定位、尺寸、标高、位置和沉降量等满足设计要求和规范规定的资料统称。

1．施工测量放线报验表(表B1-6)(1)施工单位应在完成施工测量方案、红线桩校核成果、水准点引测成果及施工过程中各种测量记录后，予以填写并报监理单位审核。

2.工程定位测量记录(表C2-2)(1)工程定位测量主要有建筑物位置线、现场标准水准点、坐标点(包括场地控制网或建筑物控制网、标准轴线桩等)。

测绘部门根据建设工程规划许可证(含附件、附图)批准的建筑工程位置及标高依据，测定出建筑物红线桩。

有关测量的规定1)建筑物位置线施工测量单位(指专业测量单位)应根据测绘部门提供的放线成果、红线桩及场地控制网(或建筑物控制网)，测定建筑物位置、主控轴线及尺寸，作出平面控制网，绘制成图。

2)标准水准点标准水准点由规划部门提供，用来作为引入拟建建筑物标高的水准点，一般为2-3点，在使用前必须进行校核，测定建筑物±0．000绝对高程。

定位测量检查内容含a．校核标准轴线桩点、平面控制网；b．校核引进现场施工用水准点；c．检查计算资料及成果，填写工程定位测量记录(表C2-2-1)报监理单位审核。

(2)填写要求：1)工程定位测量必须附加计算成果、依据资料、标准轴线桩及平面控制网示意图。

请将建筑物位置线、重要控制轴线、尺寸及指北针方向、现场标准水准点、坐标点、红线桩、周边原有建筑物、道路等采用适当比例绘制在“定位抄测示意图”栏内(可采用计算机或手工绘制)。

2)工程定位测量记录填写要求：①工程名称与图纸标签栏内名称相一致。

②施测日期、复测日期按实际日期填写。

③平面坐标依据、高程依据是由测绘院或建设单位提供。

在填写时要写明点位编号，且与资料中的点位编号一致。

④使用仪器栏：应将经纬仪、．水准仪等仪器的名称、型号、出厂编号标注清楚。

⑤仪器应由法定检测单位校验，并附校验合格证复印件。

建设工程规划验线管理办法（试行）第一条为加强工程验线工作的规范管理，根据《河北省城市规划条例》第二十九条，结合本规划区实际，制定本办法。

第二条在规划区范围内进行的一切建设行为，须遵守本办法。

本办法所称建设，是指在规划区内新建、扩建、改建建筑物、构筑物及其他改变地形地貌的活动。

第三条在规划区内的建设工程必须按批准的建设工程规划许可证或规划建设局规划科（以下简称“规划科”）提供放线图纸确定的内容进行，建设单位在建设工程场地平整完毕，按规划要求应拆除原有建筑物（构筑物）全部拆除后，委托经规划建设局核准具备相应规划定位放线资质的测绘单位进行定位放线。

第四条测绘单位在定位放线时应符合下列要求：（一）放线必须依据总体规划、控制性详细规划以及建设工程规划许可及附件、附图或规划科提供放线图纸确定的内容进行；（二）放线严格按《城市测量规范》（CJJ8-99）实施，并统一使用规划建设局指定的平面坐标和高程系统；（三）对因地形图引起的建筑位置、尺寸、间距等误差或规划设计图纸上数据错漏影响正常放线的，应经规划建设局规划科核准并纠正后再予以放线；（四）放线人员不得擅自变更规划许可内容及核准的建筑尺寸。

第五条放线完成后，测绘单位应向建设单位提交《建设工程放线测量成果》。

第六条工程开工前，建设单位应持下列文件到规划科以书面形式申请验线：申请报告、建设工程规划许可证审批单（复印件）或规划科下发的放线图、《建设工程放线测量成果》。

第七条验线人员接到验线申请后，应在2个工作日内组织建设单位、测绘单位、施工单位、设计单位、监理单位，召开现场交底会给予验线，验线时核准并完成以下内容：（一）定位放线测绘单位资质是否符合规划要求；（二）查验现场拆迁及管线改造情况是否符合规划要求；（三）告知建设单位在建设过程中应遵守的规划要求和注意事项；（四）核对建设工程放线位置、尺寸、标高等是否符合规划要求；（五）核对放线建筑边沿和相邻建筑物间距、退让道路红线距离等是否符合规划要求；（六）对由于地形图误差引起的影响正常放线的问题，提出解决方案；确需修改核准尺寸的，必须经原审批部门核准后重新验线。
