硬度试验标准

硬度测试标准硬度测试是材料力学性能测试的重要方法之一，用于衡量材料的硬度和耐磨性。

硬度测试标准是指对材料硬度进行测试时所需遵循的规范和标准。

不同材料的硬度测试标准可能会有所不同，下面将介绍一些常见的硬度测试标准及其应用。

1. 洛氏硬度测试标准。

洛氏硬度测试是一种常用的金属硬度测试方法，适用于各种金属材料的硬度测试。

其测试原理是利用一定负荷下的金属表面压痕面积来表示硬度大小。

洛氏硬度测试标准主要包括洛氏硬度试验方法、试验材料的准备、试验设备的校准等内容。

2. 布氏硬度测试标准。

布氏硬度测试是另一种常用的金属硬度测试方法，适用于各种金属材料的硬度测试。

其测试原理是利用一定负荷下的金属表面压痕深度来表示硬度大小。

布氏硬度测试标准主要包括布氏硬度试验方法、试验材料的准备、试验设备的校准等内容。

3. 维氏硬度测试标准。

维氏硬度测试是用于测定金属材料硬度的一种常用方法，适用于各种金属材料的硬度测试。

其测试原理是利用一定负荷下的金属表面压痕直径来表示硬度大小。

维氏硬度测试标准主要包括维氏硬度试验方法、试验材料的准备、试验设备的校准等内容。

4. 硬度测试标准的应用。

硬度测试标准的应用范围非常广泛，涉及到金属材料、非金属材料等各个领域。

在工程实践中，合理选择和正确应用硬度测试标准对于评定材料的硬度和耐磨性具有重要意义。

只有严格按照硬度测试标准进行测试，才能确保测试结果的准确性和可靠性。

5. 硬度测试标准的发展。

随着材料科学技术的不断发展，硬度测试标准也在不断完善和更新。

新的测试方法、新的测试设备不断涌现，为硬度测试提供了更多的选择和可能。

同时，也有更多的行业标准和国际标准对硬度测试提出了更高的要求，以适应不断变化的市场需求和科技发展。

总结。

硬度测试标准是衡量材料硬度和耐磨性的重要依据，严格遵循硬度测试标准对于测试结果的准确性和可靠性至关重要。

各种硬度测试方法和标准的应用需要根据具体材料的特性和测试要求进行选择和确定，以确保测试结果的准确性和可比性。

硬度测试标准硬度测试是材料科学中非常重要的一项测试，它可以用来衡量材料的硬度，从而评估材料的强度、耐磨性和耐久性。

在工程领域和制造业中，硬度测试被广泛应用于材料的质量控制和产品性能评估。

为了确保测试结果的准确性和可比性，国际上制定了一系列硬度测试标准，以规范测试方法和程序。

本文将介绍几种常见的硬度测试方法和相关的国际标准。

首先，我们来介绍洛氏硬度测试。

洛氏硬度测试是最常见的一种金属硬度测试方法，它通过在金属表面施加一定压力，然后测量压痕的直径来确定材料的硬度。

根据国际标准ASTM E18，洛氏硬度测试分为三个等级，B级适用于软金属，C级适用于中等硬度的金属，而A级适用于特别硬的金属。

在进行洛氏硬度测试时，需要严格按照标准操作程序进行，以确保测试结果的准确性和可靠性。

除了洛氏硬度测试，布氏硬度测试也是一种常用的金属硬度测试方法。

布氏硬度测试是通过在金属表面施加一定载荷，然后测量压痕的对角线长度来确定材料的硬度。

根据国际标准ASTM E10，布氏硬度测试分为三个等级，HBW（钨球硬度）、HBS（硬质合金球硬度）和HBT（硬质合金圆锥硬度）。

不同等级的测试方法和规范略有不同，使用时需严格遵守相关标准要求，以确保测试结果的准确性和可比性。

除了金属硬度测试，岩石和混凝土等非金属材料的硬度测试也非常重要。

在这方面，莫氏硬度测试是一种常用的方法。

莫氏硬度测试是通过用一系列硬度标准石对待测材料进行划痕，然后根据划痕的大小和深浅来确定材料的硬度。

国际标准ISO 5733规定了莫氏硬度测试的方法和程序，包括标准石的选择、试验条件的设定等内容，使用时需要严格按照标准要求进行。

总的来说，硬度测试标准对于确保测试结果的准确性和可比性非常重要。

在进行硬度测试时，我们应该严格遵守相关的国际标准，选择合适的测试方法和设备，并严格按照标准操作程序进行。

只有这样，我们才能获得准确可靠的测试结果，为工程设计和产品制造提供可靠的数据支持。

硬度标准在材料科学和工程领域，硬度是一个非常重要的性质，用于描述材料的抗压能力和耐磨性。

硬度测试是一种常见的材料性能测量方法，用于评估材料的强度和耐磨性。

硬度测试是基于试样表面对外施加压力的能力来确定材料的硬度。

硬度标准是为了确保硬度测试的一致性和可比性而制定的一系列规定。

在进行硬度测试之前，需要了解和遵守适用的硬度标准，以确保测试结果的准确性和可靠性。

硬度标准的制定依赖于多种因素，包括材料类型、测试方法和应用领域等。

下面将介绍几种常见的硬度标准。

1. 布氏硬度标准（Rockwell硬度标准）：布氏硬度是一种常用的硬度测试方法，广泛应用于金属材料的硬度测量。

布氏硬度标准定义了硬度等级和测试过程，包括试验荷载、压头规格和读数方法等。

布氏硬度标准具有简单、快速和准确的特点，适用于各种金属材料。

2. 维氏硬度标准（Vickers硬度标准）：维氏硬度是一种常见的微硬度测试方法，主要用于测量金属和陶瓷等脆性材料的硬度。

维氏硬度标准定义了硬度比例、试验荷载和压头形状等参数，以确保测试结果的准确性和可比性。

维氏硬度标准具有高精度和广泛适用性的优点，被广泛用于材料科学和工程的研究领域。

3. 岌柏硬度标准（Brinell硬度标准）：岌柏硬度测试是一种常用的金属硬度测试方法，适用于测量各种金属材料的硬度。

岌柏硬度标准规定了试验荷载、压头规格和硬度读数方法等参数，以确保测试结果的准确性和可靠性。

岌柏硬度标准具有简单、直观和可靠的特点，被广泛应用于金属材料的硬度测量。

硬度标准的制定和使用对于确保测试结果的准确性和可靠性非常重要。

在进行硬度测试之前，需要仔细了解和遵守适用的硬度标准，包括试验荷载、测试方法和读数方法等。

同时，还需注意硬度测试设备的校准和维护，以确保测试结果的准确性和可靠性。

此外，硬度标准还可以根据不同的材料类型和应用领域进行定制和调整。

例如，针对特定材料的硬度标准可以有相应的修改和补充。

同时，还可以根据材料的硬度特性和测试要求，选择适合的硬度测试方法和标准。

硬度测试标准
硬度测试是指在材料物理力学性能评价中，根据一定的方法，采用特
定的试验设备，施以一定的负荷，在确保测量结果准确的基础上，以最短
的时间、最低的成本求得耐受负荷的能力，以度量材料的硬度的试验方法。

常用的硬度测试标准有Vickers硬度计、Brinell硬度计、Rockwell
硬度计等。

Vickers硬度计是以钢制和金属薄板均匀负荷下钢尖及金刚石尖施加
短时负荷加载材料，测试结束后深度由放大镜检测，多测几次取平均值，
然后根据数字转换表换算出硬度值。

Brinell硬度计是采用钢球与样品表面接触，以某一特定负荷加载，
加载负荷持续10秒，负荷后用放大镜观察模具与样品之间的接触表面，
求出模具的半径，并以此计算出硬度值。

Rockwell硬度计是采用圆柱形金刚石尖，以某一特定负荷加载，负
荷后读出深度，使用数字转换表换算出硬度值，可以检测出低硬度和高硬
度的材料。

硬度检测标准
2.1硬度检测：
2.1.1肖氏硬度检测标准：
原GB/T 4341-2001《金属肖氏硬度试验方法》现被GB/T 4341.1-2014《金属肖氏硬度试验方法》替代。

2.1.2肖氏硬度（回跳硬度）
原理：金刚石圆头或钢锭球的标准冲头从一定高度h0自由下落到试件表面，因试件的弹性变形使其回跳到某高度h，用两个高度的比值计算肖氏硬度值HS=Kh/h0 ，HS为肖氏硬度，K为肖氏硬度系数，C型肖氏硬度计K=104/65 ；D型肖氏硬度计K=140。

2.1.3肖氏硬度应用范畴、优点及不足
主要用于检验大型工件：轧辊、机床床面、导轨，曲轴、大齿轮等的硬度。

优点：操作简便，测量迅速，压痕小，携带方便，可到现场进行测试等。

缺点：测定精度较低，重复性差。

另弹性模数不同的材料，其结果不能相互比较。

2.1.4肖氏硬度的检测方法及现场检测准则
对新入厂和在役轧辊应定期进行一次硬度检测，硬度检测选用里氏硬度计（转换成肖氏硬度值），每次检测前应对硬度计进行校验，检测方法为：任选一条母线等分为5个检测点，每个点检测5次（应垂直辊面释放冲头）取其平均值作为该区的硬度值检测值并记录，轴颈及托肩部位以同样的方式进行检测，每支轧辊原则上需要检测1-2条母线，记录各点的硬度检测值。

硬度检测值应以双方技术协议作为参考，存在异议情况进行沟通确认。

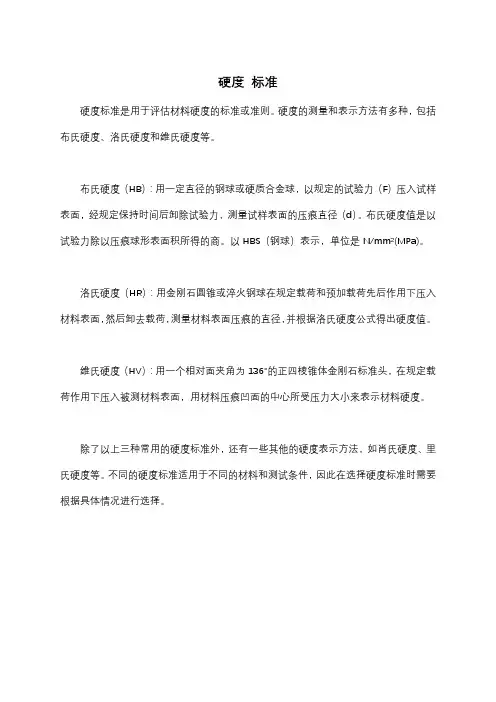

硬度标准
硬度标准是用于评估材料硬度的标准或准则。

硬度的测量和表示方法有多种，包括布氏硬度、洛氏硬度和维氏硬度等。

布氏硬度（HB）：用一定直径的钢球或硬质合金球，以规定的试验力（F）压入试样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（d）。

布氏硬度值是以试验力除以压痕球形表面积所得的商。

以HBS（钢球）表示，单位是N/mm²(MPa)。

洛氏硬度（HR）：用金刚石圆锥或淬火钢球在规定载荷和预加载荷先后作用下压入材料表面，然后卸去载荷，测量材料表面压痕的直径，并根据洛氏硬度公式得出硬度值。

维氏硬度（HV）：用一个相对面夹角为136°的正四棱锥体金刚石标准头，在规定载荷作用下压入被测材料表面，用材料压痕凹面的中心所受压力大小来表示材料硬度。

除了以上三种常用的硬度标准外，还有一些其他的硬度表示方法，如肖氏硬度、里氏硬度等。

不同的硬度标准适用于不同的材料和测试条件，因此在选择硬度标准时需要根据具体情况进行选择。

金属材料抵抗硬的物体压陷表面的能力，称为硬度。

根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。

对于管材一般常用的有布氏、洛氏、维氏硬度三种。

一、布氏硬度（HB）用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。

布氏硬度值是以试验力除以压痕球形表面积所得的商。

以HBS（钢球）表示，单位为N/mm2MPa。

其计算公式为：式中：F－－压入金属试样表面的试验力，N；D－－试验用钢球直径，mm；d－－压痕平均直径，mm。

测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。

在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。

举例：120HBS10/1000130：表示用直径10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。

二、洛氏硬度（HK）洛氏硬度试验同布氏硬度试验一样，都是压痕试验方法。

不同的是，它是测量压痕的深度。

即，在初邕试验力（Fo）及总试验力（F）的先后作用下，将压头（金钢厂圆锥体或钢球）压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量（e）计算硬度值。

其值是个无名数，以符号HR表示，所用标尺有A、B、C、D、E、F、G、H、K等9个标尺。

其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。

硬度值用下式计算：当用A和C标尺试验时，HR=100-e当用B标尺试验时，HR=130-e式中e－－残余压痕深度增量，其什系以规定单位0.002mm表示，即当压头轴向位移一个单位（0.002mm）时，即相当于洛氏硬度变化一个数。

e值愈大，金属的硬度愈低，反之则硬度愈高。

上述三个标尺适用范围如下：HRA（金刚石圆锥压头）20-88HRC（金刚石圆锥压头）20-70HRB（直径1.588mm钢球压头）20-100洛氏硬度试验是目前应用很广的方法，其中HRC在钢管标准中使用仅次于布氏硬度HB。

洛氏硬度试验方法标准一、检验仪器1. 洛氏硬度计应符合国家有关标准，并应定期进行检定。

2. 硬度计的压头应保持清洁，不得有污物和损伤。

3. 试验前应对硬度计进行检查，确定其处于正常工作状态。

二、试样准备1. 试样应具有代表性，并应符合相关标准要求。

2. 试样表面应平整、光洁，无缺陷和杂质。

3. 对于厚度小于10mm的试样，应进行厚度调整，以保证压痕测量准确性。

三、测量方法1. 将试样放置在硬度计的工作台上，并确定压头位置。

2. 转动硬度计的转轮，使压头缓慢加压至试样表面，保持一定时间后卸载。

3. 观察试样表面留下的压痕，测量压痕直径。

4. 对于多个测试点，应按顺序逐个进行测量。

四、试验力选择1. 根据试样的材质和硬度要求，选择合适的试验力。

2. 试验力选择应符合国家有关标准。

五、压痕测量1. 使用测量显微镜或读数显微镜测量压痕直径。

2. 测量时应注意调整显微镜的焦距，以便清晰地观察压痕。

3. 按照国家有关标准规定的测量方法和计算公式计算硬度值。

六、结果修正1. 根据试样的材质和厚度等因素进行修正，以获得更准确的硬度值。

2. 修正方法应按照国家有关标准进行。

七、记录报告1. 记录试验过程中的各项参数，如试样名称、编号、试验力、压痕直径等。

2. 根据测量结果和修正值，给出试样的洛氏硬度值。

3. 编写完整的报告，包括试验目的、试样信息、测量方法、结果分析和结论等。

八、误差分析1. 测量误差可能受到多种因素的影响，如试验力不准确、压痕测量误差、试样厚度不均匀等。

2. 对于测量误差，应采取以下措施进行控制：a) 定期对硬度计进行检定，确保其准确性。

b) 使用高精度的测量仪器和工具，如测量显微镜或读数显微镜，以确保压痕测量的准确性。

c) 严格控制试样制备过程，确保试样表面平整、光洁，无缺陷和杂质。

d) 对试验力和压痕直径进行多次测量，取平均值以减小误差。

九、试验影响因素1. 试验力的大小和加载速度对洛氏硬度试验结果有影响。

硬度检验方法和规范通常是根据金属零件工作时所承受的载荷，计算出金属零件上的应力分布,考虑安全系数,提出对材料的强度要求,以强度要求，以强度与硬度的对应关系，确定零件热处理后应具有大硬度值.为此,硬度时金属零件热处理最重要的质量检验指标，不少零件还时唯一的技术要求。

1、常用硬度检验方法的标准如下：GB230 金属洛氏硬度试验方法GB231 金属布氏硬度试验方法GB1818 金属表面洛氏硬度试验方法GB4340 金属维氏硬度试验方法GB4342 金属显微维氏硬度试验方法GB5030 金属小负荷维氏试验方法2、待检件选取与检验原则如下：为保证零件热处理后达到其图纸技术（或工艺）要求，待检件选取应有代表性，通常从热处理后的零件中选取，能反映零件的工作部位或零件的工作部位硬度的其他部位,对每一个待检件的正时试验点数一般应不少于3个点。

通常连续式加热炉（如网带炉):应在连续生产的网带淬火入回火炉前、回火后入料框前的网带上抽检3－5件/时.且及时作检验记录。

同时，若发现硬度超差，应及时作检验记录。

同时，若发现硬度越差,应及时进行工艺参数调整,且将前1小时段的零件进行隔离处理（如返工、检）。

通常期式加炉(如井式炉、箱式炉）：应在淬火后、回火后均从料框的上、中、下部位抽检6－9件/炉，且及时作检验记录。

同时，若发现硬度超差，应及时进行工艺参数调整，且将该炉次的零件进行隔离处理(如返工、逐检)。

通常感应淬火工艺及感应器与零件间隙精度调整，经首件（或批)感应淬火合格后方可生产，且及时作检验记录.3、硬度测量方法：备注：（1)零件心部或基体硬度，一般按GB230。

GB231或GB4340的试验方法测量。

（2)若确定的硬度试验方法有几种试验力可供选择时,应选用试验条件允许的最大试验力。

4、检验设备与人员：4。

1所有硬度计及标准硬度试块均应在计量部门检定的有效期内使用，不允许在无检定合格证书或超过检定的有效期使用。

4。

2应设立专职检验人员,且经正规培训与考核，具有正式的资格证书；生产线的操作人员检验,应经一定培训，在专职检验人员的认可或指导下进行。

硬度的标注及测试一．目的标准图纸及工艺卡片硬度的标注、标准硬度的测试方法。

二．硬度种类洛氏硬度HRC和HRB、外表洛氏硬度HRA、显微维氏硬度HV5、HV0.5(HV0.3，HV0.2、HV0.1，他们不在图纸或工艺卡片上出现，由HV0.5代表)。

需指出的是，全部维氏硬度不管试验力多大测量值相等则硬度值相等。

三．硬度的选择每种硬度有自己的压头和试验力，各有各的适用范围，为了提高测试速度，强制规定符合条件时必须优先采纳最重的试验力，以便真实地测出压入深度的硬度值。

书写洛氏硬度HRC、HRB和外表洛氏硬度HRA，硬度值可以写在符号的前面或后面，而显微维氏硬度〔包含布氏硬度〕必须将硬度值写在符号前面，试验力数值写在符号后面。

1.洛氏硬度HRC 规定对象为厚度δ2.5mm以上的淬火工件，不得用于渗碳工件。

当工件厚度1.0mm时、硬度必须大于HRC50或者HRC40时工件厚度必须大于1.2mm，满足上述条件才能得到精确HRC硬度值。

2.洛氏硬度HRB 规定对象为厚度不低于1.2mm的非淬火件如低碳钢、退火态中碳钢等并且硬度范围105HV≤HV≤233HV (233HV换算为HRC21.5或HRA61.0)。

3.外表洛氏硬度HRA 规定对象为0.6mm≤厚度δ≤2.4mm薄淬火工件和渗层深度δ≥0.6mm渗碳工件。

当HV520(换算为HRC50.5或HRA76)时、厚度必须大于0.5mm或者371HV(换算为HRC39 或HRA70)时厚度不低于0.6mm，满足上述条件才能得到精确HRA数值。

4.显微维氏硬度HV××对象为0.02mm≤厚度δ＜0.6mm有色、黑色金属，不管硬度上下。

写法如下：××HV××〔硬度值HV试验力kgf，举例：536HV0.5为维氏硬度值536试验力0.5kgf〕。

HV5的规定对象为厚度或渗层深度0.2mm≤δ＜0.6mm淬火工件或渗碳工件。

不锈钢管硬度测量标准
不锈钢管的硬度测量标准主要包括布氏硬度、洛氏硬度和维氏硬度三个指标。

以下是对这三个硬度指标的简要介绍。

1.布氏硬度（HB）：布氏硬度是一种通过测量压痕直径来表示材料硬度的方法。

它适用于大多数不锈钢管的硬度测试，但对于较硬或较薄的钢材可能不太适用。

2.洛氏硬度（HR）：洛氏硬度试验与布氏硬度试验类似，但它测量的是压痕深度的精确值。

洛氏硬度试验应用广泛，可以用于测量由极软到极硬的金属材料。

其中，HRC在钢管标准中使用较为广泛。

3.维氏硬度（HV）：维氏硬度试验是一种既适用于较薄的金属材料，又适用于表面层硬度测量的方法。

它具有布氏和洛氏硬度试验的主要优点，同时克服了它们的基本缺点。

在实际应用中，不锈钢管的硬度测量通常会根据管材的规格、用途以及相关标准来选择合适的硬度指标进行测试。

需要注意的是，不同硬度指标的测试方法和设备也有所不同，因此在进行硬度测试时，要确保选用合适的设备和方法。

洛氏硬度洛氏硬度试验洛氏硬度试验采用三种试验力，三种压头，它们共有9种组合，对应于洛氏硬度的9个标尺。

这9个标尺的应用涵盖了几乎所有常用的金属材料。

全洛氏硬度机度（HR）测试当被测样品过小或者布氏硬度（HB）大于450时，就改用洛氏硬度计量。

试验方法是用一个顶角为120度的金刚石圆锥体或直径为1.59mm/3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕深度求出材料的硬度。

根据实验材料硬度的不同，可分为三种不同标度来表示：HRA是采用60Kg载荷和钻石锥压入器求的硬度，用于硬度极高的材料。

例如：硬质合金。

HRB是采用100Kg载荷和直径1.58mm淬硬的钢球求得的硬度，用于硬度较低的材料。

例如：退火钢、铸铁等。

HRC是采用150Kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料。

例如：淬火钢等洛氏硬度中HRA、HRB、HRC中的A、B、C为三种不同的标准。

称为标尺A、标尺B、标尺C。

洛氏硬度实验是现今所有使用的几种普通压痕硬度实验的一种。

三种标尺的初始压力均为98.07N（10Kgf)，最后根据压痕深度计算硬度值。

标尺A使用的是球锥菱形压头，然后加压至588.4N（60Kgf）；标尺B使用的是直径为1.588mm（1/16英寸）的钢球作为压头，然后加压至1471N（150Kgf），因此标尺B适用于较软的材料检测。

标尺C适用于较硬的材料检测。

最常用标尺是HRC、HRB和HRF，其中HRC标尺用于测试淬火钢、回火钢、调质钢和部分不锈钢。

这是金属加工行业应用最多的硬度试验方法。

HRB标尺用于测试各种退火钢、正火钢、软钢、部分不锈钢及较硬的铜合金。

HRF标尺用于测试纯铜、较软的铜合金和硬铝合金。

HRA标尺尽管也可用于大多数黑色金属，但是实际应用上一般只限于测试硬质合金和薄硬钢带材料。

洛氏硬度没有单位，是一个无纲量的力学性能指标，其最常用的硬度标尺有A、B、C 三种，通常记作HRA、HRB、HRC，其表示方法为硬度数据+硬度符号，如50HRC。

硬度测试标准及试验方法
1. 金属材料：
布氏硬度测试（Brinell Hardness Test），使用球形钢珠压入材料表面，通过测量压痕直径来确定硬度值。

洛氏硬度测试（Rockwell Hardness Test），利用不同的压头和预载荷来测量材料的硬度，常见的有A、B、C三种不同的试验方法。

维氏硬度测试（Vickers Hardness Test），利用金刚石压头对材料进行压痕，通过测量压痕的对角线长度来计算硬度值。

2. 塑料及弹性材料：
唐氏硬度测试（Shore Hardness Test），使用不同硬度的指针或者压头，通过压入材料表面的深度来确定硬度值，常见的有A、D两种类型。

3. 陶瓷材料：
洛氏硬度测试（Rockwell Hardness Test），同金属材料的测试方法类似，但使用不同的压头和预载荷。

除了上述提到的硬度测试方法，还有一些特定材料或特定要求
下的硬度测试方法，比如超硬材料的专用硬度测试方法等。

此外，
国际上也有一些通用的硬度测试标准，比如ASTM、ISO等组织发布
的标准，这些标准对于不同类型材料的硬度测试提供了详细的规范
和指导。

总的来说，硬度测试标准及试验方法的选择应当根据具体的材
料类型、要求精度和实际应用情况来确定，同时在进行硬度测试时，还需要严格按照相应的标准和方法来进行，以确保测试结果的准确
性和可靠性。

硬度的标准
硬度是材料抵抗外界力量造成表面划痕、磨损或变形的能力。

硬度测试常用于判断材料的耐磨性、耐划性和韧性等性能。

以下是一些常见的硬度测试方法和相关标准：
1. 布氏硬度（Brinell Hardness）：使用金刚石球压入材料表面，以球印的直径来衡量硬度。

相关标准有ASTM E10、ISO 6506等。

2. 石墨微硬度（Microhardness）：使用钻石三角锥压入材料表面，以试验结果的冲击深度或表面微弹痕的大小来测量硬度。

常用的标准有ASTM E384、ISO 6507等。

3. 维氏硬度（Vickers Hardness）：使用金刚石四方锥压入材
料表面，以试验结果的冲击深度或表面微弹痕的大小来测量硬度。

相关标准有ASTM E92、ISO 6507等。

4. 硬化深度（Case Hardness）：评估材料表面的硬度变化深度，通常用于热处理过程中。

常用的标准有ASTM E103, ISO 2639等。

5. 洛氏硬度（Rockwell Hardness）：使用不同几何形状的钻石
球或钻石锥压入材料表面，以不同的深度或位移来衡量硬度。

相关标准有ASTM E18、ISO 6508等。

需要注意的是，不同的硬度测试方法适用于不同类型的材料和
应用领域。

因此，在进行硬度测试之前，应根据具体的材料和需求选择相应的测试方法和相关标准。

洛氏硬度测试标准一、试验原理洛氏硬度测试是一种衡量材料硬度的试验方法。

它通过测量材料表面在标准洛氏硬度计的压痕深度来确定材料的硬度。

洛氏硬度值越大，材料的硬度越高。

二、试验范围本标准适用于各种金属材料的硬度测试，包括钢铁、有色金属、合金等。

不适用于塑料、陶瓷等非金属材料的硬度测试。

三、试验方法1.洛氏硬度试验采用标准洛氏硬度计，分为HRA、HRB、HRC三种标度。

2.试验时，将试样放在支撑装置上，表面平整无缺陷。

3.将洛氏硬度计的压头与试样表面接触，保持一定时间后读取压痕深度。

4.每个试样至少测试三个点，取平均值作为最终硬度值。

四、试验程序1.将试样固定在支撑装置上，确保表面平整无缺陷。

2.选择合适的洛氏硬度计标度，根据材料性质和要求选择合适的压头。

3.将压头与试样表面接触，保持一定时间后读取压痕深度。

4.每个试样至少测试三个点，取平均值作为最终硬度值。

5.记录每个点的硬度值和平均硬度值。

五、试验设备1.标准洛氏硬度计，包括HRA、HRB、HRC三种标度。

2.支撑装置，用于固定试样表面。

3.压头，根据标度选择合适的压头。

4.读数显微镜，用于观察压痕深度。

六、试样制备1.试样应具有代表性，表面平整无缺陷。

2.试样尺寸应符合标准要求，一般厚度不小于10mm。

3.试样处理前应进行研磨或抛光处理，保证表面平整光滑。

4.对于大型或不规则形状的试样，可以采用切割或镶嵌等方法制备成适合测试的样品。

5.试样数量应根据材料种类和测试要求确定。

七、数据处理与表示1.每个试样至少测试三个点，取平均值作为最终硬度值。

2.如果测试结果不符合要求，应重新进行测试。

3.硬度值以洛氏硬度标度表示，如HRA、HRB、HRC等。

同时也可以转化为其他硬度和强度指标。

4.测试报告应包括试样信息、测试条件、测试结果及误差分析等内容。

5.对于不同材料的试样，可以根据需要选择不同的洛氏硬度计标度和压头进行测试。

6.对于具有相同硬度的不同材料试样，可以通过比较其弹性模量和泊松比等力学性能指标来评估其力学性能差异。
