下载文档原格式

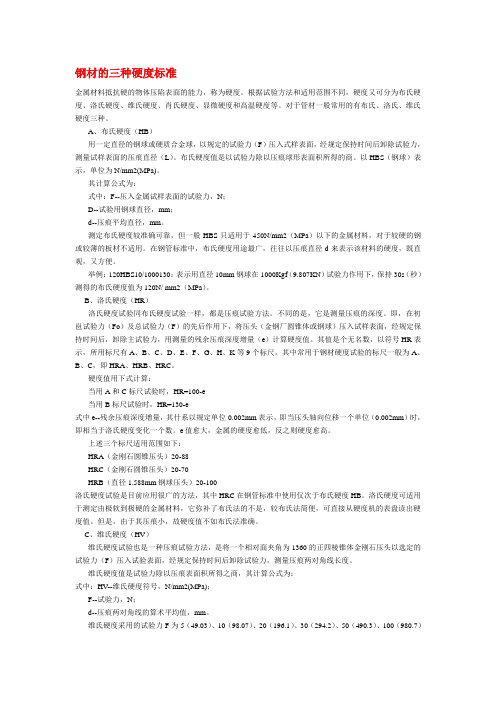

钢材的三种硬度标准金属材料抵抗硬的物体压陷表面的能力，称为硬度。
根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。
对于管材一般常用的有布氏、洛氏、维氏硬度三种。
A、布氏硬度（HB）用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。
布氏硬度值是以试验力除以压痕球形表面积所得的商。
以HBS（钢球）表示，单位为N/mm2(MPa)。
其计算公式为：式中：F--压入金属试样表面的试验力，N；D--试验用钢球直径，mm；d--压痕平均直径，mm。
测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。
在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。
举例：120HBS10/1000130：表示用直径10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。
B、洛氏硬度（HR）洛氏硬度试验同布氏硬度试验一样，都是压痕试验方法。
不同的是，它是测量压痕的深度。
即，在初邕试验力（Fo）及总试验力（F）的先后作用下，将压头（金钢厂圆锥体或钢球）压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量（e）计算硬度值。
其值是个无名数，以符号HR表示，所用标尺有A、B、C、D、E、F、G、H、K等9个标尺。
其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。
硬度值用下式计算：当用A和C标尺试验时，HR=100-e当用B标尺试验时，HR=130-e式中e--残余压痕深度增量，其什系以规定单位0.002mm表示，即当压头轴向位移一个单位（0.002mm）时，即相当于洛氏硬度变化一个数。
e值愈大，金属的硬度愈低，反之则硬度愈高。
硬度测试标准硬度测试是材料力学性能测试的重要方法之一，用于衡量材料的硬度和耐磨性。
硬度测试标准是指对材料硬度进行测试时所需遵循的规范和标准。
不同材料的硬度测试标准可能会有所不同，下面将介绍一些常见的硬度测试标准及其应用。
1. 洛氏硬度测试标准。
洛氏硬度测试是一种常用的金属硬度测试方法，适用于各种金属材料的硬度测试。
其测试原理是利用一定负荷下的金属表面压痕面积来表示硬度大小。
洛氏硬度测试标准主要包括洛氏硬度试验方法、试验材料的准备、试验设备的校准等内容。
2. 布氏硬度测试标准。
布氏硬度测试是另一种常用的金属硬度测试方法，适用于各种金属材料的硬度测试。
其测试原理是利用一定负荷下的金属表面压痕深度来表示硬度大小。
布氏硬度测试标准主要包括布氏硬度试验方法、试验材料的准备、试验设备的校准等内容。
3. 维氏硬度测试标准。
维氏硬度测试是用于测定金属材料硬度的一种常用方法，适用于各种金属材料的硬度测试。
其测试原理是利用一定负荷下的金属表面压痕直径来表示硬度大小。
维氏硬度测试标准主要包括维氏硬度试验方法、试验材料的准备、试验设备的校准等内容。
4. 硬度测试标准的应用。
硬度测试标准的应用范围非常广泛，涉及到金属材料、非金属材料等各个领域。
在工程实践中，合理选择和正确应用硬度测试标准对于评定材料的硬度和耐磨性具有重要意义。
只有严格按照硬度测试标准进行测试，才能确保测试结果的准确性和可靠性。
5. 硬度测试标准的发展。
随着材料科学技术的不断发展，硬度测试标准也在不断完善和更新。
新的测试方法、新的测试设备不断涌现，为硬度测试提供了更多的选择和可能。
同时，也有更多的行业标准和国际标准对硬度测试提出了更高的要求，以适应不断变化的市场需求和科技发展。
总结。
硬度测试标准是衡量材料硬度和耐磨性的重要依据，严格遵循硬度测试标准对于测试结果的准确性和可靠性至关重要。
各种硬度测试方法和标准的应用需要根据具体材料的特性和测试要求进行选择和确定，以确保测试结果的准确性和可比性。
金属硬度检测标准
金属硬度检测是评价金属力学性能的一种试验方法，其标准包括以下几个方面：
1. 硬度计应在下列条件下正常工作：环境温度0～40℃，相对湿度不大于90%；周围环境无振动和无强烈磁场、无腐蚀性介质。
2. 冲头上碳化钨球的硬度应不低于1500HV。
3. 示值相对误差不超过±%；示值重复性相对误差应不大于1%。
4. 里氏硬度与布氏硬度、洛氏硬度、维氏硬度的换算误差
E=210000N/mm2。
5. 成套供应的硬度计应包括：金属硬度计冲击装置；显示装置；φ90×55相当于800±50HL里氏值的硬度块。
请注意，这些标准仅是部分内容，具体的标准可能会因金属种类、用途和试验方法的不同而有所差异。
在进行金属硬度检测时，应遵循相应的标准和规范，以确保结果的准确性和可靠性。
硬度标准在材料科学和工程领域，硬度是一个非常重要的性质，用于描述材料的抗压能力和耐磨性。
硬度测试是一种常见的材料性能测量方法，用于评估材料的强度和耐磨性。
硬度测试是基于试样表面对外施加压力的能力来确定材料的硬度。
硬度标准是为了确保硬度测试的一致性和可比性而制定的一系列规定。
在进行硬度测试之前，需要了解和遵守适用的硬度标准，以确保测试结果的准确性和可靠性。
硬度标准的制定依赖于多种因素，包括材料类型、测试方法和应用领域等。
下面将介绍几种常见的硬度标准。
1. 布氏硬度标准（Rockwell硬度标准）：布氏硬度是一种常用的硬度测试方法，广泛应用于金属材料的硬度测量。
布氏硬度标准定义了硬度等级和测试过程，包括试验荷载、压头规格和读数方法等。
布氏硬度标准具有简单、快速和准确的特点，适用于各种金属材料。
2. 维氏硬度标准（Vickers硬度标准）：维氏硬度是一种常见的微硬度测试方法，主要用于测量金属和陶瓷等脆性材料的硬度。
维氏硬度标准定义了硬度比例、试验荷载和压头形状等参数，以确保测试结果的准确性和可比性。
维氏硬度标准具有高精度和广泛适用性的优点，被广泛用于材料科学和工程的研究领域。
3. 岌柏硬度标准（Brinell硬度标准）：岌柏硬度测试是一种常用的金属硬度测试方法，适用于测量各种金属材料的硬度。
岌柏硬度标准规定了试验荷载、压头规格和硬度读数方法等参数，以确保测试结果的准确性和可靠性。
岌柏硬度标准具有简单、直观和可靠的特点，被广泛应用于金属材料的硬度测量。
硬度标准的制定和使用对于确保测试结果的准确性和可靠性非常重要。
在进行硬度测试之前，需要仔细了解和遵守适用的硬度标准，包括试验荷载、测试方法和读数方法等。
同时，还需注意硬度测试设备的校准和维护，以确保测试结果的准确性和可靠性。
此外，硬度标准还可以根据不同的材料类型和应用领域进行定制和调整。
例如，针对特定材料的硬度标准可以有相应的修改和补充。
同时，还可以根据材料的硬度特性和测试要求，选择适合的硬度测试方法和标准。
水的硬度标准水的硬度是指水中溶解的钙、镁离子的含量。
水的硬度标准对于人们日常生活和工业生产都有着重要的影响。
在不同的应用场景下，对水的硬度标准有着不同的要求。
下面将对水的硬度标准进行详细介绍。
首先，水的硬度可以分为临界硬度、低硬度、中等硬度和高硬度四个等级。
临界硬度是指水中钙、镁离子的含量小于17.1mg/L，低硬度是指含量在17.1-60mg/L之间，中等硬度是指60-120mg/L之间，高硬度是指大于120mg/L。
根据不同的硬度标准，可以采取相应的水处理措施，以满足不同的需求。
其次，不同硬度的水在生活和工业生产中有着不同的应用。
对于临界硬度和低硬度的水，可以直接用于饮用水、食品加工、洗涤等场景，不需要进行额外的处理。
而对于中等硬度和高硬度的水，需要通过软化处理、反渗透等方法进行处理，以避免对设备和生产造成不利影响。
另外，水的硬度标准还与环境保护和水资源管理息息相关。
高硬度的水会导致管道、设备的结垢和腐蚀，影响水资源的有效利用和环境的保护。
因此，对于工业废水和生活污水的处理，需要考虑水的硬度标准，采取相应的处理措施，以保护环境和水资源。
此外，水的硬度标准还与人体健康有关。
长期饮用高硬度水会增加肾脏负担，影响人体健康。
因此，在选择饮用水源时，需要考虑水的硬度标准，选择适合的饮用水，保护健康。
总之，水的硬度标准对于日常生活、工业生产、环境保护和健康都有着重要的影响。
了解和掌握水的硬度标准，可以更好地利用和管理水资源，保护环境和健康。
希望本文对水的硬度标准有所帮助，谢谢阅读！。
金属的三种硬度标准金属材料抵抗硬的物体压陷表面的能力，称为硬度。
根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。
对于管材一般常用的有布氏、洛氏、维氏硬度三种。
A、布氏硬度（HB）用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。
布氏硬度值是以试验力除以压痕球形表面积所得的商。
以HBS（钢球）表示，单位为N/mm2(MPa)。
其计算公式为：式中：F--压入金属试样表面的试验力，N；D--试验用钢球直径，mm；d--压痕平均直径，mm。
测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。
在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。
举例：120HBS10/1000130：表示用直径10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。
B、洛氏硬度（HK）洛氏硬度试验同布氏硬度试验一样，都是压痕试验方法。
不同的是，它是测量压痕的深度。
即，在初邕试验力（Fo）及总试验力（F）的先后作用下，将压头（金钢厂圆锥体或钢球）压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量（e）计算硬度值。
其值是个无名数，以符号HR表示，所用标尺有A、B、C、D、E、F、G、H、K等9个标尺。
其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。
硬度值用下式计算：当用A和C标尺试验时，HR=100-e当用B标尺试验时，HR=130-e式中e--残余压痕深度增量，其什系以规定单位0.002mm表示，即当压头轴向位移一个单位（0.002mm）时，即相当于洛氏硬度变化一个数。
e值愈大，金属的硬度愈低，反之则硬度愈高。
硬度标准
硬度标准是用于评估材料硬度的标准或准则。
硬度的测量和表示方法有多种，包括布氏硬度、洛氏硬度和维氏硬度等。
布氏硬度（HB）：用一定直径的钢球或硬质合金球，以规定的试验力（F）压入试样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（d）。
布氏硬度值是以试验力除以压痕球形表面积所得的商。
以HBS（钢球）表示，单位是N/mm²(MPa)。
洛氏硬度（HR）：用金刚石圆锥或淬火钢球在规定载荷和预加载荷先后作用下压入材料表面，然后卸去载荷，测量材料表面压痕的直径，并根据洛氏硬度公式得出硬度值。
维氏硬度（HV）：用一个相对面夹角为136°的正四棱锥体金刚石标准头，在规定载荷作用下压入被测材料表面，用材料压痕凹面的中心所受压力大小来表示材料硬度。
除了以上三种常用的硬度标准外，还有一些其他的硬度表示方法，如肖氏硬度、里氏硬度等。
不同的硬度标准适用于不同的材料和测试条件，因此在选择硬度标准时需要根据具体情况进行选择。
金属材料抵抗硬的物体压陷表面的能力，称为硬度。
根据试验方法和适用范围不同，硬度又可分为布氏硬度、洛氏硬度、维氏硬度、肖氏硬度、显微硬度和高温硬度等。
对于管材一般常用的有布氏、洛氏、维氏硬度三种。
一、布氏硬度（HB）用一定直径的钢球或硬质合金球，以规定的试验力（F）压入式样表面，经规定保持时间后卸除试验力，测量试样表面的压痕直径（L）。
布氏硬度值是以试验力除以压痕球形表面积所得的商。
以HBS（钢球）表示，单位为N/mm2MPa。
其计算公式为：式中：F－－压入金属试样表面的试验力，N；D－－试验用钢球直径，mm；d－－压痕平均直径，mm。
测定布氏硬度较准确可靠，但一般HBS只适用于450N/mm2（MPa）以下的金属材料，对于较硬的钢或较薄的板材不适用。
在钢管标准中，布氏硬度用途最广，往往以压痕直径d来表示该材料的硬度，既直观，又方便。
举例：120HBS10/1000130：表示用直径10mm钢球在1000Kgf（9.807KN）试验力作用下，保持30s（秒）测得的布氏硬度值为120N/ mm2（MPa）。
二、洛氏硬度（HK）洛氏硬度试验同布氏硬度试验一样，都是压痕试验方法。
不同的是，它是测量压痕的深度。
即，在初邕试验力（Fo）及总试验力（F）的先后作用下，将压头（金钢厂圆锥体或钢球）压入试样表面，经规定保持时间后，卸除主试验力，用测量的残余压痕深度增量（e）计算硬度值。
其值是个无名数，以符号HR表示，所用标尺有A、B、C、D、E、F、G、H、K等9个标尺。
其中常用于钢材硬度试验的标尺一般为A、B、C，即HRA、HRB、HRC。
硬度值用下式计算：当用A和C标尺试验时，HR=100-e当用B标尺试验时，HR=130-e式中e－－残余压痕深度增量，其什系以规定单位0.002mm表示，即当压头轴向位移一个单位（0.002mm）时，即相当于洛氏硬度变化一个数。
e值愈大，金属的硬度愈低，反之则硬度愈高。
上述三个标尺适用范围如下：HRA（金刚石圆锥压头）20-88HRC（金刚石圆锥压头）20-70HRB（直径1.588mm钢球压头）20-100洛氏硬度试验是目前应用很广的方法，其中HRC在钢管标准中使用仅次于布氏硬度HB。
铸件硬度标准
铸件硬度标准因材料种类而异。
以下是铸铁的硬度标准：
1. 灰口铸铁的硬度标准：普通灰口铸铁的硬度范围为170~220 BHN，高硅灰口铸铁的硬度范围为190~240 BHN。
2. 球墨铸铁的硬度标准：球墨铸铁硬度一般控制在170~240 BHN之间。
但是，在铸造过程中，会受到诸多因素的影响，影响球墨铸铁硬度的因素有很多，主要包括化学成分、过渡金属元素、孕育剂、浇注温度、冷却速度等。
3. 白口铸铁的硬度标准：白口铸铁的硬度一般大于200 BHN，红口铸铁中
的硬度范围较大，一般控制在170~260 BHN之间，越高碳含量的红口铸
铁硬度越高。
此外，铸钢件硬度标准是在HRC40～HRC66之间，用于测定一些较薄的件或者是一些型手钢板制件的硬度。
以上信息仅供参考，建议查阅相关材料书籍获取更全面和准确的信息。
常用硬度标准T91 190～250T22 130～179标准GB3077-8812Cr1MoV 钢的硬度在退火或高温回火供应状态布氏硬度HB不大于17925Cr2Mo1V 作为螺栓用钢的硬度范围为：HB241--27735钢作为螺栓用钢的硬度范围为： HB146--18720Cr1Mo1VTiB 作为螺栓用钢的硬度范围为：HB255--293标准GB699-8820钢交货状态硬度HB不大于15630钢交货状态硬度HB不大于17035钢交货状态硬度HB不大于179火力发电厂金属监督规程 DL 438-2000常用螺栓材料硬度标准：材料牌号硬度备注经过调质处理的20Cr1Mo1VNbTiB钢新螺栓,硬度为HB240～HB290；对25Cr2Mo1V和25Cr2MoV钢螺栓运行后检查结果应符合硬度为HB240～HB290；标准SA234 (中、高温用锻制碳钢和合金钢管道配件)对于WP5、WP9及WPR级别钢的管配件――最高217HB。
对于WP91级别钢的管配件――最高248HB。
对于其他级别钢的管配件――最高197HB。
标准SA213（锅炉、过热器和换热器用无缝铁素体和奥氏体合金管T）T5b、T7和T9级钢的硬度应不超过179HB/190HV(89HRB)，T91和T92级钢的硬度应不超过250HB/265HV(25HRC)，18Cr-20Mo级钢的硬度应不超过217HB/230HV(96HRB)，所有其他的铁素体级别的硬度应不超过163HB/170HV(85HRB)。
TP201和TP202级钢的硬度应不超过219HB/230HV(95HRB)。
由S30815,S31272,S31050和S25700制造的管子的布氏硬度不超过217HB(95HRB)。
由TP310HCbN级钢制造的管子的布氏硬度应不超过256HB(100HRB)。
XM-19(UNS S20910)级钢的硬度应不超过250HB/265HV(25HRC)。
