辨析异常自然电位曲线分析

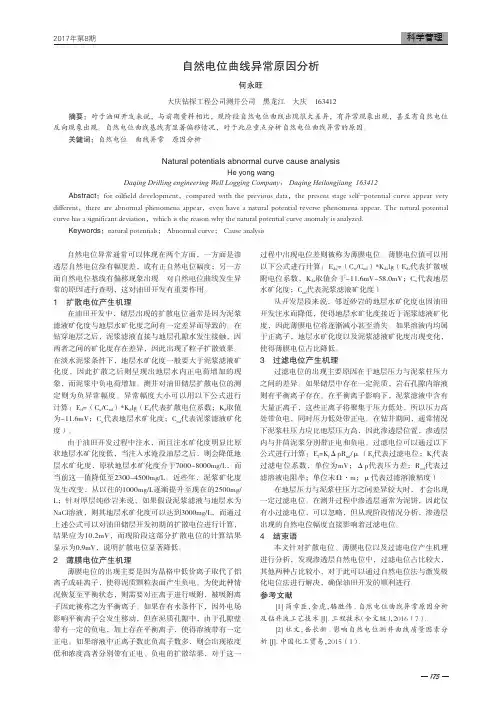

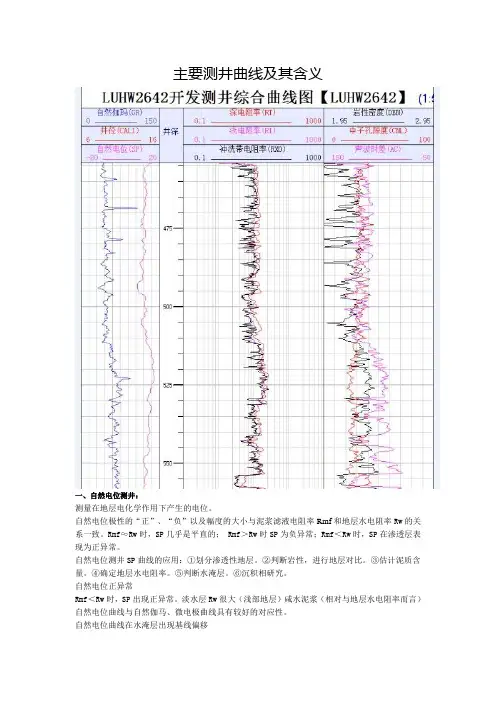

主要测井曲线及其含义一、自然电位测井：测量在地层电化学作用下产生的电位。

自然电位极性的“正”、“负”以及幅度的大小与泥浆滤液电阻率Rmf和地层水电阻率Rw的关系一致。

Rmf≈Rw时，SP几乎是平直的； Rmf＞Rw时SP为负异常；Rmf＜Rw时，SP在渗透层表现为正异常。

自然电位测井SP曲线的应用：①划分渗透性地层。

②判断岩性，进行地层对比。

③估计泥质含量。

④确定地层水电阻率。

⑤判断水淹层。

⑥沉积相研究。

自然电位正异常Rmf＜Rw时，SP出现正异常。

淡水层Rw很大（浅部地层）咸水泥浆（相对与地层水电阻率而言）自然电位曲线与自然伽马、微电极曲线具有较好的对应性。

自然电位曲线在水淹层出现基线偏移二、普通视电阻率测井（R4、R2.5）普通视电阻率测井是研究各种介质中的电场分布的一种测井方法。

测量时先给介质通入电流造成人工电场，这个场的分布特点决定于周围介质的电阻率，因此，只要测出各种介质中的电场分布特点就可确定介质的电阻率。

视电阻率曲线的应用：①划分岩性剖面。

②求岩层的真电阻率。

③求岩层孔隙度。

④深度校正。

⑤地层对比。

电极系测井：2.5米底部梯度电阻率进套管时有一屏蔽尖，它对应套管鞋深度；若套管下的较深，在测井图上可能无屏蔽尖，这时可用曲线回零时的半幅点向上推一个电极距的长度即可。

底部梯度电极系分层：顶：低点；底：高值。

三、微电极测井（ML）微电极测井是一种微电阻率测井方法。

其纵向分辨能力强，可直观地判断渗透层。

主要应用：①划分岩性剖面。

②确定岩层界面。

③确定含油砂岩的有效厚度。

④确定大井径井段。

⑤确定冲洗带电阻率Rxo及泥饼厚度hmc。

微电极确定油层有效厚度微电极曲线应能反映出岩性变化，在淡水泥浆、井径规则的条件下，对于砂岩、泥质砂岩、砂质泥岩、泥岩，微电极曲线的幅度及幅度差，应逐渐减小。

四、双感应测井感应测井是利用电磁感应原理测量介质电导率的一种测井方法，感应测井得到一条介质电导率随井深变化的曲线就是感应测井曲线。

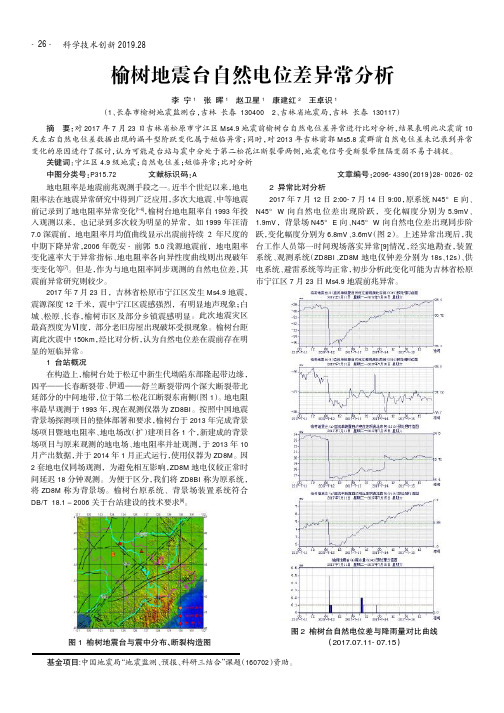

科学技术创新2019.28榆树地震台自然电位差异常分析李宁1张晖1赵卫星1康建红2王卓识1（1、长春市榆树地震监测台，吉林长春1304002、吉林省地震局，吉林长春130117）地电阻率是地震前兆观测手段之一。

近半个世纪以来，地电阻率法在地震异常研究中得到广泛应用，多次大地震、中等地震前记录到了地电阻率异常变化[1~6]，榆树台地电阻率自1993年投入观测以来，也记录到多次较为明显的异常，如1999年汪清7.0深震前，地电阻率月均值曲线显示出震前持续２年尺度的中期下降异常，2006年乾安-前郭5.0浅源地震前，地电阻率变化速率大于异常指标、地电阻率各向异性度曲线则出现破年变变化等[7]。

但是，作为与地电阻率同步观测的自然电位差，其震前异常研究则较少。

2017年7月23日，吉林省松原市宁江区发生Ms4.9地震，震源深度12千米，震中宁江区震感强烈，有明显地声现象；白城、松原、长春，榆树市区及部分乡镇震感明显。

此次地震灾区最高烈度为Ⅵ度，部分老旧房屋出现破坏受损现象。

榆树台距离此次震中150km，经比对分析，认为自然电位差在震前存在明显的短临异常。

1台站概况在构造上，榆树台处于松辽中新生代坳陷东部隆起带边缘，四平──长春断裂带、伊通──舒兰断裂带两个深大断裂带北延部分的中间地带，位于第二松花江断裂东南侧（图1）。

地电阻率最早观测于1993年，现在观测仪器为ZD8BI。

按照中国地震背景场探测项目的整体部署和要求，榆树台于2013年完成背景场项目暨地电阻率、地电场改（扩）建项目各1个，新建成的背景场项目与原来观测的地电场、地电阻率并址观测，于2013年10月产出数据，并于2014年1月正式运行，使用仪器为ZD8M。

因2套地电仪同场观测，为避免相互影响，ZD8M地电仪较正常时间延迟18分钟观测。

为便于区分，我们将ZD8BI称为原系统，将ZD8M称为背景场。

榆树台原系统、背景场装置系统符合DB/T18.1－2006关于台站建设的技术要求[8]。

SDZ3000快速测井平台自然电位曲线干扰的原因及改进方法【摘要】SDZ3000快速测井平台是一种高集成、高可靠、高时效的组合测井系统。

自然电位曲线在SDZ3000快速平台测井过程中经常会出现干扰现象，导致曲线失真，无法正确有效对地层进行判断。

本文介绍了SDZ3000快速测井平台中自然电位形成干扰的几种原因，并提出了改进的方法。

【关键词】SDZ3000快速测井平台；干扰；改进0.引言在自然电位测井过程中有许多与地层自然电位无关的影响因素。

由于这些因素的影响使自然电位曲线不能真实的反映地下地层的情况，如不能正确的判别和消除，就会降低应用自然电位曲线的效果，严重时将无法进行正常测井。

只有快速判断干扰源，去除干扰，才能更快更好的取得优秀的地层资料。

1.SDZ3000快速测井平台自然电位信号异常的分析及排除在SDZ3000快速测井平台中自然电位测井过程中，发现有许多与地层自然电位无关的因素影响自然电位曲线的形状，导致自然电位曲线失真，不能反映地层的真实情况，给处理和解释带来错误结果。

自然电位曲线产生干扰或漂移可从以下几方面查找问题所在：1．1工业迷散电流干扰自然电位曲线应平滑无毛刺，工业迷散电流引起的自然电位干扰在自然电位曲线上表现为有大小不等的不规则锯齿状变化（如图1所示），其原因是井场漏电，如直流发电机、电焊机等电力设备在工作时的漏电使自然电位的地面N电极电位无规则变化，造成测量M电极与N电极间电位干扰，从而出现锯齿状曲线。

消除或减小这种干扰的措施有：1.1.1暂停井场附近电力设备工作或远电极的摆放一定要远离干扰源，比如高压线、发电机等。

1.1.2检查电缆和电极通断绝缘是否良好，检查地面仪器及车辆是否漏电。

图1 工业迷散电流SP锯齿干扰1.2绞车磁化干扰图2绞车磁化SP干扰图3绞车磁化SP干扰绞车磁化引起的自然电位干扰在自然电位曲线上表现为周期性的正弦波变化（如图2，图3所示），而且变化频率随滚筒转速快慢而变化。

530常见问题1、自然电位曲线的干扰和影响因素1)电极电位干扰：金属电极在盐水泥浆中，溶解金属使得电极与泥浆之间产生电位差。

并随井深、温度的升高而增大，因此SP曲线的基线向正的方向偏移。

2)电泳电位干扰：即泥浆的稳定性不好，而且静止时间过长，泥浆中带负电荷的粘土颗粒就会沉淀，造成电位随深度的增加而降低。

自然电位曲线基线向负方向偏移。

3)重锤电蚀干扰：测井用的加重，铅锤是用钢筋外浇铸铅制成。

因为铁和铅的化学活动性不同，在泥浆中形成的电极电位不同，这就相当于两个直流的供电电极。

使得SP曲线跟着2m底部梯度曲线走（高阻地层迭加的电蚀电位较大）。

4)工业迷散电流干扰：井场附近大型电力装置在工作，如直流发电机、直流电焊机等的漏电，使N电极的电位作无规则的变化。

SP曲线抖动严重。

5)绞车磁化干扰：如滚筒磁化，当电缆运行时，滚筒转动如同切割磁力线产生感应电动势，电动势进入测量线路，使SP曲线发生异常变化（有规则的摆动）。

6)下井电流（矩形波电流）干扰：当视电阻率曲线与SP曲线并测时，供电频率选用不当，造成SP曲线抖动；特别是在高电阻地层更为明显。

7)缆皮电位的影响：由于缆皮与大地接触不良，造成缆皮电位不稳定而影响SP曲线基线不稳定。

8)地面N电极的影响：当N电极材料选择不当时，容易产生极化电位；或者由于地点选择不当，受干扰因素多而造成SP曲线无法正常测量。

2、磁记号的干扰：电缆磁化、磁记号接收器的绝缘性差或接触不良而造成磁记号基线不稳定。

3、双侧向曲线常出现的问题1) RLLD曲线值低于10ΩM时，常出现不附合地层的曲线抖动或摆动，这种情况的出现，表明井下仪器有问题，排除的办法就是更换下井仪器。

2) RLLD 曲线值在泥岩段低于RLLS曲线值3) 曲线出现双轨：曲线双轨指的是深浅两条曲线的测量值差异始终是一个固定值；4) 双侧向曲线深、浅差异不正常。

如：加长电极、屏敝电极长度不够，造成深、浅电流达不到探测要求，使曲线不能够真实地反映地层。

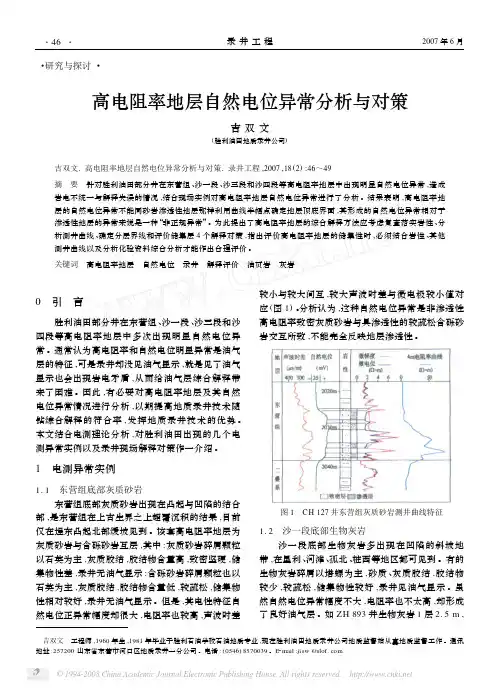

・研究与探讨・高电阻率地层自然电位异常分析与对策吉双文(胜利油田地质录井公司)吉双文.高电阻率地层自然电位异常分析与对策.录井工程,2007,18(2):46～49摘　要　针对胜利油田部分井在东营组、沙一段、沙三段和沙四段等高电阻率地层中出现明显自然电位异常,造成岩电不统一与解释失误的情况,结合现场实例对高电阻率地层自然电位异常进行了分析。

结果表明,高电阻率地层的自然电位异常不能同砂岩渗透性地层那样利用曲线半幅点确定地层顶底界面,其形成的自然电位异常相对于渗透性地层的异常来说是一种“非正规异常”。

为此提出了高电阻率地层的综合解释方法应考虑复查落实岩性、分析测井曲线、确定分层界线和评价储集层4个解释对策,指出评价高电阻率地层的储集性时,必须结合岩性、其他测井曲线以及分析化验资料综合分析才能作出合理评价。

关键词　高电阻率地层　自然电位　录井　解释评价　油页岩　灰岩0　引　言胜利油田部分井在东营组、沙一段、沙三段和沙四段等高电阻率地层中多次出现明显自然电位异常。

通常认为高电阻率和自然电位明显异常是油气层的特征,可是录井却没见油气显示,就是见了油气显示也会出现岩电矛盾,从而给油气层综合解释带来了困难。

因此,有必要对高电阻率地层及其自然电位异常情况进行分析,以期提高地质录井技术随钻综合解释的符合率,发挥地质录井技术的优势。

本文结合电测理论分析,对胜利油田出现的几个电测异常实例以及录井现场解释对策作一介绍。

1　电测异常实例1.1　东营组底部灰质砂岩东营组底部灰质砂岩出现在凸起与凹陷的结合部,是东营组在上古生界之上超覆沉积的结果,目前仅在埕东凸起北部缓坡见到。

该套高电阻率地层为灰质砂岩与含砾砂岩互层,其中:灰质砂岩碎屑颗粒以石英为主,灰质胶结,胶结物含量高,致密坚硬,储集物性差,录井无油气显示;含砾砂岩碎屑颗粒也以石英为主,灰质胶结,胶结物含量低,较疏松,储集物性相对较好,录井无油气显示。

但是,其电性特征自然电位正异常幅度却很大,电阻率也较高,声波时差较小与较大间互,较大声波时差与微电极较小值对应(图1)。
