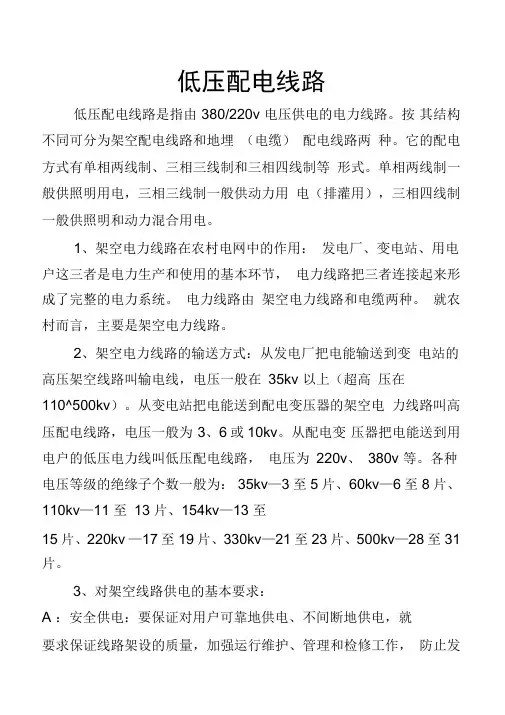

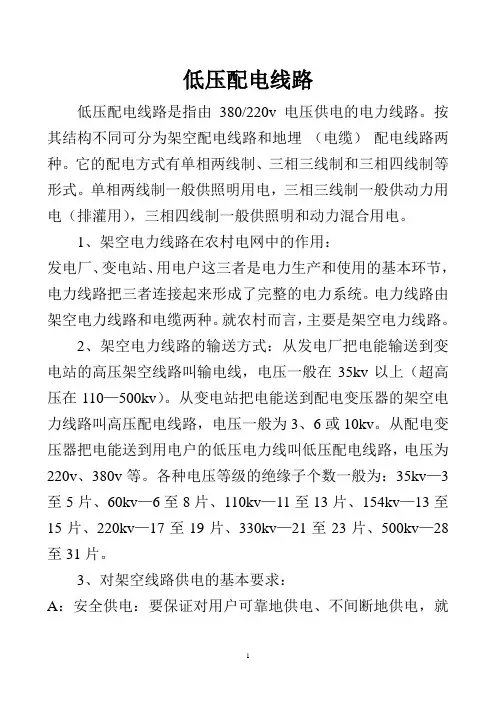

低压配电线路低压配电线路是指由380/220v电压供电的电力线路。
按其结构不同可分为架空配电线路和地埋（电缆）配电线路两种。
它的配电方式有单相两线制、三相三线制和三相四线制等形式。
单相两线制一般供照明用电，三相三线制一般供动力用电（排灌用），三相四线制一般供照明和动力混合用电。
1、架空电力线路在农村电网中的作用：发电厂、变电站、用电户这三者是电力生产和使用的基本环节，电力线路把三者连接起来形成了完整的电力系统。
电力线路由架空电力线路和电缆两种。
就农村而言，主要是架空电力线路。
2、架空电力线路的输送方式：从发电厂把电能输送到变电站的高压架空线路叫输电线，电压一般在35kv以上（超高压在110—500kv）。
从变电站把电能送到配电变压器的架空电力线路叫高压配电线路，电压一般为3、6或10kv。
从配电变压器把电能送到用电户的低压电力线叫低压配电线路，电压为220v、380v等。
各种电压等级的绝缘子个数一般为：35kv—3至5片、60kv—6至8片、110kv—11至13片、154kv—13至15片、220kv—17至19片、330kv—21至23片、500kv—28至31片。
3、对架空线路供电的基本要求：A：安全供电：要保证对用户可靠地供电、不间断地供电，就要求保证线路架设的质量，加强运行维护、管理和检修工作，防止发生事故。
（线路供电的安全程度，一般以每年每百公里线路平均发生事故次数即事故频率来表示）B：电压质量：电压的好坏直接影响着用电设备的安全经济运行，电压过低不仅使电动机的出力和效率降低，而且常常造成电动机过热烧毁。
所以规程规定：农村电网三相电压允许损失率为±7%，单相允许﹣10%、+7%，42v及以下允许±10%。
C：经济供电：配电过程中，架空线路上必定有电能损失，线路损失在全部输送电能中所占百分数叫损失率（线损率），它是衡量供电经济性的重要指标。
现有农村配电线路应在现有基础上不断采取各种措施降低线损，来提高供电经济性。
为了保证以上三项指标能达到规程要求，首先线路的规划、设计要合理、（尽量减少迂回、合理确定负荷中心、供电半径不超过规定值）线路材料的选购要正规、施工质量要得到可靠保证（要按照技术规程严格施工）、日常工作中要加强巡视、检查、维护工作、同时要选配好配电设备。
低压架空线路的结构及简单设计一、结构低压架空线路主要有导线、电杆、横担、金具、绝缘子和拉线等构成。
1、导线它是架空线路的主体，用来传导电流。
要求它具有导电性能好、抗张、抗震、机械强度高、耐腐蚀性能强、比重轻、价格低等特性。
低压架空线路一般采用铝绞线、钢芯铝绞线和铜绞线。
（1）低压铝绞线具有重量轻、价格低、导电性能仅次于铜绞线，所以在架空线路上使用最多。
它的规格有：LJ—16 mm2、25 mm2……。
（2）钢芯铝绞线有钢芯和铝线绞制而成，内部的钢芯主要用于承受导线的拉力，外部的铝绞线主要用于传导电流。
它规格有：LGJ—25 mm2、35 mm2……。
（钢芯一般有1—7股，导线股数是奇数：7、19、31、33、37等）（3）铜绞线导电性能好、机械强度高，但重量大、价格贵，为了节约铜材在农村电网中已很少采用。
它的规格有：TJ —。
（4）钢导线因导电性能差，一般用在大跨越档距上。
它的规格有：GJ—25 mm2、35 mm2……。
同时，规程规定：低压架空线路严禁采用破股线、拆股线和铁线。
（因为它破坏了导线原有扭绞结构，应力已达不到原有设计要求。
）导线的选择：保证电压质量应在允许范围；有足够的机械强度；横截面必须大于最小允许截面（16mm2）；通过电流不应超过允许安全电流值；投资、运行费用考虑，要达到经济合理。
居民密集地区不能满足安全距离要求时宜采用绝缘导线。
2、电杆它是用来支持横担、导线、绝缘子等元件的，使导线对地面和其他交叉跨越物保持有一定距离。
分拔梢、分段拔梢、等径杆三类。
低压架空线路多采用水泥预应力拔梢杆。
常用梢径有：190mm×9 m、10 m、11 m、12 m、15 m、18 m等。
但是现在，电力部不积极提倡推广使用水泥预应力电杆。
（1）杆型有直线杆：又叫过线杆或中间杆，是低压架空线路中用得最多的一种杆型，约占总杆数的95%左右。
正常情况下只承受导线及覆冰的重量和侧面风力，杆型结构比较简单。
（2）耐张杆：又叫承力杆，为防止线路断线时整个线路的电杆顺线路方向倾倒，需要把线路的直线部分分成若干个耐张段，在耐张段的两端设置耐张杆。
（400V耐张段约为200m，10KV约≤2Km，35KV约≤3—5Km。
两耐张杆之间的直线杆有多有少，有时没有直线杆这种称为孤立档距。
）耐张杆除承受导线重量、覆冰重量和侧面风力外，还要求承受邻档导线拉力差所引起的顺线路方面的拉力。
通常在耐张杆的前后方各装设一根拉线，用来平衡两侧导线的拉力。
（3）转角杆：装设在线路转角处的电杆。
（线路偏转角度在15°以内时，可采用一根横担的直线杆来承担转角；15—30°时采用双横担的直线杆；30°以内的转角杆，应在导线合成拉力的反方向装设一根拉线，用来平衡两侧导线的拉力；30—40°时，除用双横担外，两侧导线应作耐张固定，并用跳线连接，在导线拉力的反方向各装设一根拉线；45—90°时，应用两层横担，两侧导线分别作耐张固定在上下层的双横担上，并用跳线连接两侧导线，在导线的拉力反方向各装设一根拉线。
（4）分支杆：设置在线路分支处的电杆。
有丁字、十字两种。
引出单方向的分支杆时使用丁字型分支杆。
丁字型分支杆是在原线路电杆的横担下部增加一层双横担而成，以耐张形式引出分支线，并在引出分支线的反方向增装一根拉线。
十字型分支杆是在原线路电杆的横担下部增加一层90°方向的直线型或耐张型横担而成。
（若是耐张型分支杆必须在导线的反方向加装一根拉线）（5）终端杆：设置在线路终端处的电杆叫做终端杆。
它除承受导线的垂直和水平风力外还承受单侧顺线路方向的导线拉力。
（来平衡两侧导线的拉力）3、绝缘子：使导线之间以及与大地之间绝缘外，还用来固定导线，承受导线的垂直负荷和水平荷重。
它既要满足电气性能又要满足机械强度要求。
低压架空线路常用的有针式、蝴蝶式绝缘子和拉线绝缘子。
我县在农改造工程中多使用蝴蝶瓶，又叫茶台。
它的规格有ED—1、2、3、4四种，后面数字代表拉力。
拉线绝缘子：是拉线上、下把之间互相绝缘，防止上把带电传至下把造成人身触电。
它分2t、4.5t两种。
直式或针式：用在直线杆或跳线处，它的规格有PD—1、2、3三种，后面数字代表抗弯力。
蝴蝶式用在线路的耐张、转角、终端处。
4、横担：它是用来安装绝缘子和支持导线等元件的。
它的采用一定要保证有足够的抗弯曲强度。
一般用L5×50或L6×63的角钢制成，其长度有：1500㎜、1700㎜、1800㎜等，一般农网导线在50㎜以上的应采用L6×63横担。
但现在很多地方仍采用陶瓷横担（东南沿海空气的原因或有腐蚀气体的地区），其机械强度较差。
当横担上架设的导线较重或导线截面较大或横担两侧导线重量不平衡时，要加装撑铁。
撑铁一般采用-4×40、-5×50扁铁制成，或L5×50角钢制成，长度为700㎜等。
横担均应经镀锌处理，以防生锈。
5、金具：它主要是起把各线路元件连接、固定的作用。
其分：连接金具、接续金具、防震金具（高压）、拉线金具等。
主要有：二合抱箍、撑铁抱箍、U型抱箍、用于将、螺丝、垫片等。
A、二合抱箍：用于将拉线固定在电杆上，由-5×50扁铁制成。
B、撑铁抱箍：用于将横担、支撑扁铁固定在电杆上，由-5×50扁铁制成。
C、U型抱箍：用于将直线杆横担固定在直线电杆上，一般由φ16㎜元钢制成。
D、撑铁：用于支撑横担，防止横担歪斜。
一般用-5×50或L5×50角钢制成。
E、螺丝：用于将横担固定在电杆上，或将两根铁横担固定在电杆上，以及固定其他连接件。
一般由φ12㎜、φ16㎜元钢制成。
6、拉线：它是用来平衡导线拉力的一种电杆加固装置。
使电杆受力平衡，保证线路稳定性。
分普通拉线、人字拉线、水平拉线和自身拉线。
在线路的转角、分支、耐张、终端及跨越杆上均应装设。
拉线和电杆夹角一般为45°，如受地形限制可适当缩小，但不应小于30°。
跨越道路可使用水平拉线；地形狭窄并受力不大时，可使用自身拉线。
拉线必须使用绝缘子、距地不低于3m。
（一般拉线长度为1.4倍杆高，拉线坑深为1.2—1.5m，拉线棒露出地面≥0.3m。
）二、简单设计设计程序：确定线路路径、选择杆位、选择导线、确定杆型、绘制设计图纸、编制材料表、做出预算等。
1、确定路径：（1）应与村、镇建设规划相适应；尽量使线路缩短；转角少、施工、运行维护方便。
应尽量避开易受山洪、雨水冲刷的地方。
并严禁跨越保存有易燃、易爆的场院和仓库。
（2）线路路径和导线的计算负荷应结合农村电力负荷发展计划确定，一般按5年考虑。
（3）重复原则：A、方便机耕、少占农田，与农村经济发展计划相结合，尽量靠近公路。
B、路径短、跨越转角少、施工运行维护方便。
C、应尽量避开易受山洪、雨水冲刷的地方，严禁跨越易燃易爆的场院和仓库（农村麦厂和柴垛）。
D、注意事项：迂回曲折供电、基建投资及施工运行方便。
E、安全运行条件：设计应符合当地气象条件，气象条件不同，选择材料和施工方法也不同。
（如线径选择、导线弧垂、风速等）2、测定杆位常用的工具有花杆和测绳。
首先确定首端和终端杆位置，打好标桩作为挖坑和立杆依据。
因地形或用电需要转角时，还要把转角杆位确定好。
这样，就把整条线路分为几个直线段，然后测量几个直线段长度，均分档距。
（村庄、集镇40—50m；田间50—70m；架空绝缘导线30—40m最多不超过50m）。
选择杆位应注意：平坦地区档距要均衡；有障碍时电杆可适当前后移动；有跨越时，电杆应尽量靠近被跨越物（保证导线最低点）；交叉应尽可能在档距中间（新建在下方时）。
3、导线截面选择保证电压质量在允许范围内；有足够机械强度；截面必须大于最小允许截面；通过电流不应超过允许安全电流值；投资运行费用考虑应达到经济合理；三相末端电压降≤7%；最大工作电流不应大于导线的允许电流；最小允许截面16㎜2；三相四线零线截面不应小于相线的50%；具体估算见《农村电工》98—2、P—11、7。
3、导线排列有三角、垂直、水平排列三种。
一般多采用水平排列。
零线应不高于火线、应靠近电杆；如线路附近有建筑物，零线应尽量靠近建筑物……同一供电台区零线位置应统一、以便于安装、检修。
导线水平间距：50m档距以下0.4m、70m档距以下0.5m 绝缘导线40m档距0.3m、50m档距0.35m、若档距过大易引起导线震动。
