380V220V低压配电线路施工技术规范标准

供配电系统配线施工标准
一.设计及材料
(1)照明回路配电线路应配置PE线,灯具的外露可导电部分应与PE线连接。

(2)1类灯具均应带有接PE线的接线端子并附安全认证标识。

(3)低压配电系统采用的电缆、电线截面不得低于设计值，进场时应对其截面和每芯导体电阻值进行见证取样送检。

二施工
(1)插座接地线连接严禁串连。

若接地线断头应搭头，搭头时绕线匝数不应小于5匝，并用手钳拧紧，把余头并齐折回压在缠绕线上，搪完锡的线头用绝缘胶带和黑胶布包扎，各螺旋缠绕一层。

接地线搭头严禁使用压线帽。

(2)1类灯具安装应保证接地可靠。

施工工地用电技术规范1. 引言施工工地的用电技术规范是为了保障施工过程中电力设备的安全运行，防止事故的发生。

本文档旨在规范施工工地的用电操作流程，确保施工工地用电的安全和稳定。

2. 施工工地用电安全管理2.1 电气设备检查•所有电气设备的选型应符合相关国家标准，并经过合格的检测和验收。

•定期对施工工地的电气设备进行检测和维护，确保其正常运行。

•对电源系统、配电箱、电缆线路等进行定期巡视和维护，及时排除潜在的故障隐患。

2.2 电源系统•施工工地的电源系统应根据施工需求进行合理规划，并使用符合国家标准的电缆和配电设备。

•电源系统应有可靠的过载保护，避免因负荷过大而引发事故。

•临时用电设施的接地应符合国家标准，确保施工工地的接地系统安全可靠。

2.3 用电操作规范•施工工地应指定专人负责用电操作，严禁无资质人员触碰电气设备。

•严禁私拉乱接电源线路，临时用电设施应有清晰标识，避免堆放杂物。

•对正在使用的电气设备进行定期维护和检查，确保其可靠性和安全性。

•施工工地应制定并执行用电操作紧急处理方案，确保应急情况下的安全和救援措施。

3. 施工工地用电防护3.1 人身安全防护•所有施工工人应进行用电安全培训，了解常见电气事故和应急处理方法。

•工作人员在接触电气设备时，应佩戴适当的防护用品，如绝缘手套、绝缘鞋等。

•工地应设立明显的警示标志，提醒工人注意施工区域的电气设备。

3.2 火灾防护•施工工地应配备足够数量的灭火器，并定期检查和维护。

•施工现场应保持整洁，禁止堆放易燃物品，以防火灾发生。

•室外电缆线路应沿墙面或预埋，在经过火灾危险区域时，应采取相应的防火措施。

4. 施工工地用电紧急处理4.1 电气事故处理•发生电气事故时，首先切断电源，确保人身安全。

•及时向相关部门报告事故情况，并进行事故追查和处理。

•电气设备维修应由合格的电工进行，维修后需进行验收和试运行。

4.2 火灾事故处理•发生火灾时，应立即启动火灾报警系统，确保人员疏散。

施工现场临时用电安全技术规范和管理要求一、基本规定标准要求：1）施工用电必须采用电源中性点直接接地的220/380V三相五线制低压电力系统：①三级配电系统；②二级漏电保护系统；③TN-S接零保护系统。

2）专业操作人员（电工）：考核合格、持证上岗（证件在有效期内）。

3 ）用电人员:安全教育培训、交底、考核合格后上岗。

4 ）安装、巡检、维修或拆除用电设备、线路须由电工完成，专人监护。

5 ）安全技术档案：①电气技术人员负责建立与管理。

②安装、巡检、拆除工作记录可指定电工代管。

③每周由项目经理审核并认可。

④临时用电工程拆除后统一归档。

二、外电防护要求1.与外电架空线路安全距离1）在建工程（含脚手架）的周边与外电架空线路最小安全操作距离：①电压小于IKV:4米；②电压I-IoKV:6米；③电压35-11OKV:8米;④电压220KV:10米；⑤电压330-50OKV:15米。

2）机动车道与外电线路交叉时，线路最低点与路面的最小垂直距离：①电压小于1KV:6米；②电压I-IOKV以及35KV:7米。

3）起重机严禁越过无防护措施外电线路，与外电线路最小安全距离：①电压小于1KV:沿垂直方向1.5米，沿水平方向L5米；②电压IOKV:沿垂直方向3米,沿水平方向2米；③电压35KV:沿垂直方向4米,沿水平方向3.5米；④电压110KV:沿垂直方向5米，沿水平方向4米；⑤电压220KV:沿垂直方向6米,沿水平方向6米；⑥电压330KV:沿垂直方向7米，沿水平方向7米；⑦电压500KV:沿垂直方向8.5米，沿水平方向8.5米。

2、与外电埋地线路安全距离1）现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的安全距离不小于0.5米；2）基坑支护锚索入土端部与外电埋地电缆沟槽边缘之间的安全距离不小于0・5米；3）外电架空线路附近开挖沟槽时，必须会同有关部门采取加固措施防止外电架空线路电杆倾倒。

3、隔离防护设施搭设当与外电线路最小距离达不到安全距离时，应搭设隔离防护设施: 1）搭设前应编制外电防护专项方案；2）搭设经供电部门批准，采用线路暂时停电或其他安全技术措施；3）搭设时，电气专业技术人员和安监人员旁站监督；4）应悬挂醒目警告标志及设彩旗、夜间红灯等；5）不得在正下方施工或堆放杂物；6）上下脚手架的斜道不宜设在有外电线路的一侧；7 ）无法搭设防护设施时，采取停电、迁移线路、改变工程位置等措施；8 ）防护设施与外电线路之间，最小安全距离：①电压不大于IOKV:1.7米；②电压35KV:2米；③电压110KV:2.5米;④电压220KV:4米；⑤电压330KV:5米；⑥电压500KV:6米。

低压电器配线标准包括以下内容：
1. 走线通道应尽可能少，同一通道中的沉底导线，按主、控电路分类会集，单层平行密排或成束，应紧贴敷设面。

2. 导线长度应尽或许短，可水平架空跨过，如两个元件线圈之间、连线主触头之间的连线等，在留有必定余量的状况下可不紧贴敷设面。

3. 同一平面的导线应凹凸一同或前后一同，不能交叉。

当有必要交叉时，可水平架空跨过，但有必要归于走线合理。

4. 布线应横平竖直，改换走向应笔直90度角;。

5. 手工布线时，应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动便于检修等要求。

6. 导线与接线端子连接时，应不压绝缘层。

不反圈及露铜不大于1mm。

并做到同一元件、同一回来的不同接点的导线间距离保持一致。

7. 一个接线端子上的连接导线不得超过两根。

8. 布线时，严禁损伤线芯和导线绝缘。

9. 导线截面不同时，应将截面大的放在下层，截面小的放在下层。

10. 如果线路简单可不套编码套管。

以上是低压电器配线标准的主要内容，供您参考，建议咨询专业人士获取更准确的信息。

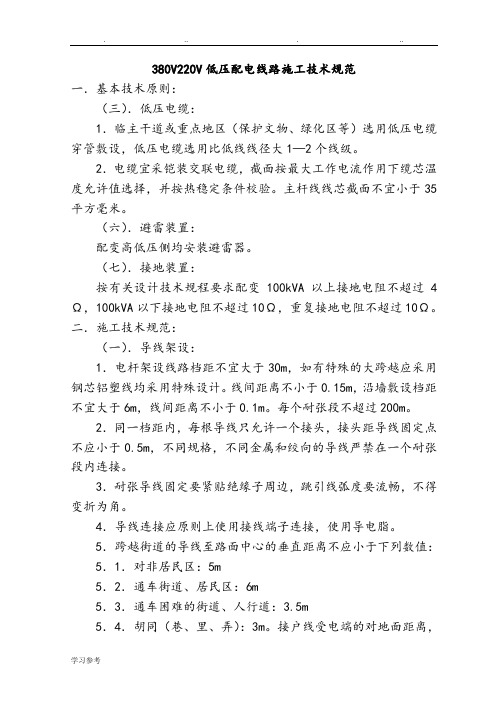

380V220V低压配电线路施工技术规范一．基本技术原则：（三）．低压电缆：1．临主干道或重点地区（保护文物、绿化区等）选用低压电缆穿管敷设，低压电缆选用比低线线径大1—2个线级。

2．电缆宜采铠装交联电缆，截面按最大工作电流作用下缆芯温度允许值选择，并按热稳定条件校验。

主杆线线芯截面不宜小于35平方毫米。

（六）．避雷装置：配变高低压侧均安装避雷器。

（七）．接地装置：按有关设计技术规程要求配变100kVA以上接地电阻不超过4Ω，100kVA以下接地电阻不超过10Ω，重复接地电阻不超过10Ω。

二．施工技术规范：（一）．导线架设：1．电杆架设线路档距不宜大于30m，如有特殊的大跨越应采用钢芯铝塑线均采用特殊设计。

线间距离不小于0.15m，沿墙敷设档距不宜大于6m，线间距离不小于0.1m。

每个耐张段不超过200m。

2．同一档距内，每根导线只允许一个接头，接头距导线固定点不应小于0.5m，不同规格，不同金属和绞向的导线严禁在一个耐张段内连接。

3．耐张导线固定要紧贴绝缘子周边，跳引线弧度要流畅，不得变折为角。

4．导线连接应原则上使用接线端子连接，使用导电脂。

5．跨越街道的导线至路面中心的垂直距离不应小于下列数值：5．1．对非居民区：5m5．2．通车街道、居民区：6m5．3．通车困难的街道、人行道：3.5m5．4．胡同（巷、里、弄）：3m。

接户线受电端的对地面距离，不应小于2.5m。

5．5．建筑物：垂直0.3m；水平0.6m。

5．6．树木：垂直0.3m；水平0.6m。

6．导线与建筑物有关部份的距离不应小于列数值。

6．1．与导线下方窗户的垂直距离0.3m。

6．2．与导线上方阳台或窗户的垂直距离0.8m。

6．3．与阳台或窗户的水平距离0.75m。

6．4．与墙壁、构架的距离0.05m。

6．5．考虑线路与建筑物的安全距离，要避免今后建筑物的装饰装修成为障碍物。

7．线路与弱电线路的交叉跨越，一般导线架设在弱电线路上方，交叉距离不应小于下列数值：7．1．导线在弱电线路上方0.6m。

建筑工程施工用电规范是为了保障施工现场用电安全，防止触电和电气火灾事故的发生，促进公司建设发展而制定的。

本文将详细介绍建筑工程施工用电规范的相关内容。

一、总则1.1 为贯彻国家安全生产的法律和法规，保障施工现场用电安全，防止触电和电气火灾事故的发生，促进公司建设发展，制定本规范。

1.2 本规范适用于建筑工程施工现场、临时用电工程中的电源中性点直接接地的220/380V三相四线制低压电力系统的设计、安装、使用、维修和拆除。

1.3 建筑工程施工现场临时用电工程专用的电源中性点直接接地的220/380V三相四线制低压电力系统，必须符合下列规定：1）采用三级配电系统；2）采用TN-S接零保护系统；3）采用二级漏电保护系统。

1.4 施工现场临时用电，除应执行本规范的规定外还应执行国家现行有关强制性标准的规定。

二、术语、代号2.1 低压：交流额定电压在1kV及以下的电压。

2.2 高压：交流额定电压在1kV以上的电压。

2.3 外电线路：施工现场临时用电工程配电线路以外的电力线路。

2.4 有静电的施工现场：存在因摩擦、挤压、感应和接地不良等而产生对人体和环境有害静电的施工现场。

2.5 强电磁波源：辐射波能够在施工现场机械设备上感应产生有害对地电压的电磁辐射体。

2.6 接地：设备的一部分为形成导电通路与大地的连接。

2.7 工作接地：为了电路或设备达到运行要求的接地，如变压器低压中性点和发电机中性点的接地。

2.8 重复接地：在接地系统中，为提高接地电阻的稳定性和可靠性，在同一接地系统中设置两个或两个以上的接地体。

三、配电系统3.1 施工现场临时用电工程应采用三级配电系统，包括总配电箱、分配电箱和末级配电箱。

3.2 总配电箱应设置在靠近电源的区域，分配电箱应设置在用电设备或负荷相对集中的区域，分配电箱与末级配电箱的距离不宜超过30m。

3.3 低压配电系统应设置总配电箱、分配电箱和末级配电箱，其中消防等重要负荷应由总配电箱专用回路直接供电，并不得接入过负荷保护和剩余电流保护器。

标准（一）、高低压线路的安全距离高压电气设备：对地电压在10KV、35KV、110 KV、220 KV及以上；低压电气设备：对地电压单相为220v，三相电压为380v。

1）、高压导线与建筑物之间的最小距离1、设备不停电时的安全距离1、GB50254-96电气装置安装工程低压电器及验收标准1）、落地安装的低压电器，其底部宜高出地面50～100mm。

2）、操作手柄转轴中心与地面高度，宜为1200～1500 mm；侧面操作的手柄与建筑或设备的距离，不宜小于200 mm。

3）、低压断路器的安装，应符合产品的技术文件的规定；当无明确规定时，宜垂直安装，其倾斜度不大于5度。

4）、落地安装的低压电器其底部宜高出地面50-100mm。

5）不同相的母线最小电气间隙1）、母线槽水平安装时每节母线槽应不少于2个支架，转弯处应增设支架加强，垂直过楼板时要选用弹簧支架。

2）、每节母线槽的绝缘电阻不小于20 MΩ.3）、导线敷设后应用500V兆欧表测试绝缘电阻，线路绝缘电阻不应大于0.5 MΩ4）、桥架水平敷设时距离地面高度一般不宜低于2.5m，垂直敷设时距离地面1.8m以下部分应加金属盖板保护，但敷设在电气专用房间（配电室、电气竖井等）内时除外。

5）、电缆桥架多层敷设时，其层间距离一般为：控制电缆间不应小于200mm.电力电缆间不应小于300mm.6）、电力电缆在桥架内敷设时，电力电缆的总截面积不应大于桥架横截面积的60%，控制电缆不应大于75%。

7）、直埋电缆应使用铠装电缆，电缆的金属外皮两端要可靠接地，接地电阻不得大于10 Ω.埋设深度不小于0.7m，穿越农田时应不小于1m.3、成套配电装置柜体的安装标准：1）、多柜台成列安装时，应逐台按顺序陈列找平找正，并将柜间间隙调整为1mm左右。

2）、配电柜的接地应牢固、可靠，以确保安全。

装有电器的可开启的门应以裸铜软线与接地金属框架可靠连接。

3）、低压配电柜一般不靠墙安装，其背面通道宽度、正面通道宽度应符合规定。

380V220V低压配电线路施工技术设计规范方案一、项目背景和目标随着电力需求的增加，低压配电线路的建设和改造工程逐渐增多。

为了确保低压配电线路的安全可靠运行，提高电力供应的质量，降低故障率，本方案旨在制定低压配电线路施工技术设计的规范，确保施工过程中的质量和效率。

二、设计原则和要求1.符合相关法律法规和行业标准，如国家电力法、国家电力企业标准等。

2.合理选用设备和材料，确保质量可靠、安全耐用。

3.进行合理布线和配电方案的设计，确保供电负荷的合理分配和电流平衡。

4.增加线路的可靠性和安全性，减少供电故障率。

5.注重施工环境的保护，遵守环保要求。

三、施工技术设计规范内容1.线路设计方案(1)根据供电负荷、用电特点、线路长度等因素确定线路的类型和截面。

(2)编制线路布线图，确保电流平衡，合理布置支线，减小线路损耗。

(3)根据供电距离和负荷特点选择合适的线缆材料，并计算线缆的截面和长度。

(4)设计线路的保护措施和自动排除故障的装置，如过载保护、短路保护、漏电保护等。

2.施工材料选择和安装(1)选择符合国家标准和行业要求的线缆、电缆、开关、插座等材料。

(2)按照施工图纸和标准要求进行线缆的敷设、穿线和接地。

(3)对电缆进行绝缘测试和接地电阻测试，确保线路的绝缘性能和接地效果。

3.施工过程和安全措施(1)按照规定操作程序进行施工，严格执行安全操作规程和控制措施。

(2)加强施工现场的管理，确保施工现场的清洁整齐，防止杂物堆放和火源存在。

(3)保证施工人员的专业水平和技术素质，定期进行职业培训和安全教育。

(4)施工结束后进行验收和测试，确保线路的安全可靠。

四、质量控制和验收程序1.施工过程中进行质量检查和监督，发现问题及时整改；2.施工结束后进行线路的质量验收和测试，包括线路的电流平衡、电压稳定性、绝缘电阻等测试项目；3.对线路的安全性进行评估和检测，确保满足相关安全标准和要求；4.对施工质量进行评估和反馈，对工程的优点和不足进行总结和改进。

施工现场临时用电安全技术规范实施意见（征求意见稿）为进一步促进我省建筑施工临时用电的规范化、标准化管理，有效预防施工触电事故,现就贯彻执行建设部《施工现场临时用电安全技术规范》（JGJ46—2005）（以下简称：规范），提出以下实施意见。

一、一般规定1、施工单位应当按照规范有关要求，由电气技术人员组织编制施工现场临时用电组织设计，并经本单位安全、技术、设备、施工、材料部门和工程监理单位审查同意后，由具有法人资格企业的技术负责人批准后实施。

施工现场临时用电工程投入使用前，监理单位应当组织用电组织设计的编制、审核人员和使用单位共同验收，合格后方可投入使用。

2、建设单位应当为施工现场提供符合规范要求的施工用电电源，若有特殊供电要求，施工单位应当与建设单位协商解决施工备用电源。

在建工程（含脚手架）的周边、塔式起重机端部与外电架空线路不能满足规范规定的最小安全距离时，施工单位应与建设单位协商采取安全措施，若架设与外电线路相隔离的安全防护设施（护线架）须经有关部门批准后，方可架设。

护线架必须采用木（竹）等绝缘材料搭设，上端应设置红色警示灯，隔离处还应悬挂醒目的警示牌，护线架应牢固稳定。

3、施工单位必须按照有关规定为电工配备防护用品和电工工具、万用表、摇表、接地电阻测试仪、漏电保护器检测仪等测量器具。

施工现场临时用电设备及线路的安装、巡查、维修和拆除作业，必须由具备特种作业资格的电工承担，作业时必须设有监护人。

4、电动机械设备、手持电动机具的操作人员，在作业前必须认真检查电气装置、设备及线路，试运行无误后，方可操作。

若电气装置、设备及线路发生故障，应由电工进行检修和排除，非电工人员不得从事电工作业。

5、施工现场临时用电工程所购置、使用的电气设备、装置、元器件和电线电缆等电气产品必须经国家3C认证和省建设工业产品登记备案。

安全技术人员和电工必须对采购的电气设备、装置、元器件和电线电缆质量进行审查，不合格产品不得用于临时用电工程。
