铁塔组立及接地施工标准工艺作业指导书(接地施工作业指导书)

一.工程概况本工程线路从220kV搬罾开关站出线后向西走线，经李家沟，于金台场附近跨至在建兰渝铁路西侧，经孙家湾、老房沟，在陈家湾附近跨过在建兰渝铁路支线，经赵家坝、驴鸣坝后进入荆溪220kV变电站。

线路总体走向由北向南走线。

本工程线路全长2x13.198km，双回路建设，线路全长2x13.198km，新建铁塔基础及铁塔组立40基，波折系数1.3。

其中直线塔16基，耐张塔24基，终端塔3基。

基础重要采用斜柱式基础、掏挖式基础，基础和铁塔所有采用地脚螺栓连接。

本工程导线采用2xLGJ-400/35，最大使用张力2x39480N，地线采用OPGW-24B1-140，最大使用张力21194N。

二. 编制阐明为了保证本工程铁塔接地施工质量，抵达创优原则，特编制本作业指导书，对接地坑开挖旳施工、工艺与埋设质量做统一规定。

本作业指导书是对接地施工图纸旳深入阐明与补充，与接地施工图不符之处，以施工图阐明为主。

三.接地施工概述本线路工程每基铁塔都需埋设接地装置，各塔选用旳详细接地装置形式详见《塔位明细表》，其重要旳安装措施详见接地安装图，所埋设旳接地装置应避开地下设施及房屋等，埋设旳深度和长度都应抵达设计值，并抵达有关旳接地电阻值规定，当接地电阻不能满足规定期，应在埋设旳接地装置上加埋接地圆钢或者加埋接地模块。

对少数旳铁塔采用集中接地模块，同步为保证两端电站旳出线段耐雷水平，N1-N6，N34-N39段铁塔工频接地电阻应不不不大于7Ω。

本工程接地装置型号有：丁型、JD型接地。

详细参数如下：接地型号接地大方框长度接地射线长度接地模块数量详细明细丁14m30m N6、N7、N8、N9、N10、N11、N12、N17、N24、N28、N29、N30、N31、N32、N33、N34、N35JD14m10m8套N1、N1B、N2、N3、N4、N5、N13、N14、N15、N16、N18、N19、N20、N21、N22、N23、N25、N26、N27、N36、N37、N38、N39接地体大方框长一般按照图纸规定进行开挖，若跟开较大，应合适旳增大接地大方框和坑底深埋小环长度。

铁塔组立及接地施工标准工艺作业指导书一、引言铁塔组立及接地施工是通信基站建设中的重要环节，其施工质量直接关系到基站的稳定性和通信质量。

本作业指导书旨在规范铁塔组立及接地施工过程，确保施工质量和安全。

二、施工前准备1. 施工前的准备工作包括但不限于以下内容：- 确定施工方案和施工计划；- 准备施工所需的材料、设备和工具；- 检查施工现场的环境和地形，确保施工条件良好；- 制定安全措施和应急预案。

三、铁塔组立施工1. 施工前的准备工作：- 检查铁塔组立所需的材料、设备和工具；- 确保组立基础的平整度和承载能力；- 检查铁塔组立的位置和方向是否正确。

2. 组立铁塔的步骤：- 按照施工方案，逐步组装铁塔的各个部分；- 使用合适的工具和设备，确保组装的牢固稳定；- 检查组装后的铁塔是否符合设计要求。

3. 铁塔组立的质量控制：- 进行铁塔的垂直度和水平度检测；- 检查铁塔各个部分的连接是否牢固；- 检查铁塔的表面是否平整，无明显的缺陷。

四、接地施工1. 接地施工前的准备工作：- 确定接地位置和数量；- 准备接地所需的材料和设备；- 清理接地位置周围的杂物和污物。

2. 接地施工的步骤：- 在接地位置挖掘合适的接地坑；- 安装接地体，确保接地体与地面紧密接触；- 连接接地体与铁塔的接地线。

3. 接地施工的质量控制：- 测量接地电阻，确保符合规定的要求；- 检查接地体和接地线的连接是否牢固；- 检查接地位置周围是否有其他干扰物。

五、施工安全措施1. 施工过程中，必须遵守以下安全措施：- 戴好安全帽、安全鞋等个人防护装备；- 严禁酒后施工和超负荷作业；- 注意施工现场的通风和照明；- 禁止在高处施工时玩笑和嬉戏。

2. 应急预案：- 制定施工现场的应急预案，包括火灾、意外伤害等紧急情况的处理方法；- 配备必要的急救设备和人员，确保及时救治伤员。

六、总结本作业指导书详细介绍了铁塔组立及接地施工的标准工艺和作业流程。

在施工过程中，施工人员必须严格按照本指导书的要求进行施工，确保施工质量和安全。

目录1、编制依据 ...................................................... 错误!未定义书签。

2、工程概况 ...................................................... 错误!未定义书签。

3、接地装置 ...................................................... 错误!未定义书签。

接地装置型号 .................................................. 错误!未定义书签。

接地埋设要求 .................................................. 错误!未定义书签。

4、材料定购及验收 ................................................ 错误!未定义书签。

、原材料定购 .................................................. 错误!未定义书签。

、原材料验收 .................................................. 错误!未定义书签。

5、接地装置施工 .................................................. 错误!未定义书签。

、技术资料准备 ................................................ 错误!未定义书签。

、接地沟开挖 .................................................. 错误!未定义书签。

、接地体敷设 .................................................. 错误!未定义书签。

铁塔组立施工作业指导书范本1. 引言本文档旨在提供一份铁塔组立施工作业指导书的范本，以帮助施工人员正确、高效地进行铁塔组立施工作业。

本指导书范本包含了必要的注意事项和操作步骤，以确保施工过程安全可靠。

2. 前期准备在进行铁塔组立施工之前，需要进行必要的前期准备工作。

以下是一些常见的准备工作：•制定详细的施工计划，包括工程量、施工时间、安全措施等内容；•获取相关施工许可证和证书，确保施工合法合规；•检查施工设备和工具，确保其完好无损；•组织施工人员，分工合理，确保工作高效有序；•查阅施工图纸和设计文件，了解施工要求和规范。

3. 施工步骤3.1. 现场布置在铁塔组立施工现场，需要进行合理的布置，以确保施工过程的安全和高效。

以下是一些建议的布置步骤：1.清理施工现场，清除垃圾和杂物；2.绘制标识线，界定施工区域；3.铺设防滑垫，确保施工地面平整稳固；4.设置警示标志，提醒他人注意。

3.2. 铁塔组立铁塔组立是整个施工过程的核心步骤，需要按照设计要求和规范进行。

以下是一些常见的施工步骤：1.准备好组立所需的铁塔零部件，检查其数量和规格是否符合要求；2.将组立部件按照设计图纸的要求进行分类和排序；3.根据设计要求，确定起重设备和吊装工艺，并进行相应的准备工作；4.将起重设备的吊钩连接到组立部件上，并进行确认，确保连接安全可靠；5.在起吊过程中，操作人员应按照指挥员的指示进行，确保起吊顺利；6.将组立部件准确地安装到指定位置，并根据要求进行固定。

3.3. 安全措施在铁塔组立施工过程中，安全措施至关重要。

以下是一些应遵循的安全措施：•穿戴必要的安全装备，包括安全帽、防护眼镜、耳塞等；•遵守施工现场的安全规定，不得随意越过警示线；•严禁在施工中吸烟或使用明火；•注意施工现场的秩序和卫生，及时清理施工垃圾；•在高空作业时，需使用安全绳索或安全带保护。

4. 施工质量控制在铁塔组立施工过程中，质量控制是十分重要的。

以下是一些常见的质量控制措施：•对铁塔组立的每个步骤进行检查和评估，确保操作正确；•对组立部件进行定期检验，检查其表面是否有损伤；•检查铁塔的垂直度和水平度，确保其符合设计要求；•在组立结束后，进行终检，确保铁塔满足要求。

铁塔组立施工作业指导书范本(doc 12页)部门： xxx时间： xxx整理范文，仅供参考，勿作商业用途********************改造工程铁塔组立施工作业指导书编制单位：***********公司编制日期：年月审批页批准：年月日复核：年月日安全科审核：年月日工程科审核：年月日施工科审核：年月日编写：年月日基础施工作业指导书格式作业指导书名称格式以“*********公司作业指导书”格式要求为准，如有不清楚者，请与项目技术员联系。

一、施工范围：应该写清楚本施工单位所承担的施工范围，譬如×××工程1＃－3＃，灌注桩基础×基，开挖式基础×基。

施工条件，×位于农田里（路边，鱼塘），是否临近带电线路等。

二、基础施工基础参数三、组织网路图应写清楚所承担工程每基工作负责人、技术员、安全员姓名及联系电话。

四、危险点/危险源辨识及预控危险点：K1基础在220kV××线下，导线最低点距地为20米。

预控措施：钻机三脚架与220kV××线导线最小安全距离为4米，钻机三脚架高度不得超过15米，且必须可靠接地；………….附简图：(可用CAD制图、WORD制图或手绘)五、质量、安全和文明施工控制措施本部分可简要、有重点、有针对性的进行说明。

杆塔组立施工作业指导书格式一、施工范围：应该写清楚本施工单位所承担的施工范围，譬如×××工程BAC D220kV ××线三、组织网路图应写清楚所承担工程每基工作负责人、技术员、安全员姓名及联系电话。

四、危险点/危险源辨识及预控危险点：K1基础在220kV ××线下，导线最低点距地为20米。

预控措施：施工时与220kV ××线导线最小安全距离为4米，不停电组立至9米（最下段），其余均需要停电后组立，………….附简图：(可用CAD 制图、WORD 制图或手绘)五、质量、安全和文明施工控制措施BAC D220kV ××线本部分可简要、有重点、有针对性的进行说明。

铁塔组立施工作业指导书1000字铁塔组立施工作业指导书一、前期准备工作：1、根据工程安排对待施工区域进行测量和标识，绘制平面图、平面布置图和立面布置图，并与设计图对比。

2、对施工区域进行安全检查，将场地整理平整，清理垃圾、杂草等物品。

3、确定好整个施工区域的环境保护措施，保证施工现场的环境卫生。

4、准确制订出施工图纸、施工方案及施工人员的施工工艺流程。

5、进行吊装机具的检查和检修。

保证设备的完好性和安全性。

二、施工技术要求1、施工多由专业队伍进行，施工时，严格按照设计图纸和施工方案进行组建施工。

2、安装前需对铁塔和基础进行粗略测量，对不符合要求的需进行局部加固，以保证安全。

3、对钢结构进行清理处理，将表面的锈蚀物、脱漆等杂物清除干净。

4、进行塔架组装之前，首先要对塔吊进行预拉升。

5、需要注意在组装、起卧、打桩及设备架等工序中，压板、斜撑、立柱应该正确认放。

6、应在室外安排施工位置，确保空气流通性，尤其在高温夏季时，施工人员应该减少户外作业时间。

7、施工过程中，施工人员应该进行相互配合，敬业务实，遵守施工期间的安全、环境保护等各项规定。

三、常见施工问题及处理1、钢材加工问题：发现不符合规格、长度和弯曲度变化大等情况，应该及时对其进行改变，更换不符合规格的材料。

2、基础难题：在基础准备过程中，遇到软岩、泥土问题，应该进行加强处理，避免进一步的扩大坑深和坑形。

3、安全事件：施工过程中，如有安全事件发生，应一时间向工程技术人员上报，及时处理。

4、技术问题：针对工程技术人员无法解决的问题，可请教本领域组织专家，及时解决疑问。

四、施工验收1、施工前，应严格按照施工计划和施工要求，对要施工的地点、设备和物料进行预验收。

2、组装和焊接过程中，应注意对于堆积和凹凸不平之处进行理顺，且各接头表面应平整光滑。

3、现场的焊接作业，要求在无风、安静的环境下施工（如有必要，使用隔离帘）。

4、完工后，对铁塔系统进行全面的检测、检验，确保材料、焊缝、结构的质量是合格的，与设计指标相匹配。

1、 作业指导书名称：铁塔组立作业指导书2、范围：2.1本标准适用于220kV 元江变进出线工程项目部所负责范围内铁塔组立施工。

本标准有效期为发布之日起至本工程竣工止。

2.2本标准规定了铁塔塔腿编号；直线塔的脚钉安装；转角塔脚钉安装；对铁塔螺栓作了紧固和防盗、防松的规定，明确了铁塔组立后必须达到的标准。

明确了施工时的安全注意事项、文明施工要求。

3、引用标准及编制依据：《110～500kV 架空送电线路施工及验收规范》(GB50233—2005) 《110～500kV 架空电力线路工程施工质量及评定规程》 《高压架空电力线路铁塔施工技术规定》《电业建设安全操作规程》(架空电力线路篇) 220kV 元江变进出线工程设计说明及图纸注：施工过程中如有设计变更，变更部分以《设计变更通知单》为准4、工程概况4.1本工程设计单位为：云南电力设计院4.2本工程主要包括新建220kV 玉元线，110kV 元茶线（A 回），110kV 元中（D 回），110kV π接110kV 元化线（B 、C 回）。

其中110kV 新平～大开门线路为降导地线增加NY14－18.0m 塔一基。

本工程全线共181基铁塔，其中双回路铁塔220kV 部分共24基，110kV 部分共13基；单回路220kV 部分共84基，110kV 部分共69基，110kV 改造1基。

由小号向大号方向编排（由220kV 元江变向线路方向编排）。

4.5本工程220kV 部分除5基采用地脚螺栓与铁塔连接，其余采用自立式全方位不等高接腿插入角钢与铁塔连接架设；110kV 部分全部采用地脚螺栓与铁塔连接。

我项目部施工范围内铁塔型式有：220kV 部分：SZF231、SZF232、SZF242、ZMF231、ZMF232、ZMF233、ZMF234、SNF231、SJF231、SJF232、SDF231、SDF242、NGF231、JK31、JGF231、DGF232、BJ1等共17种塔型。

铁塔组立及接地施工标准工艺作业指导书一、引言铁塔组立及接地施工是电信行业中非常重要的一项工作。

本指导书旨在提供详细的施工标准工艺作业指导，确保铁塔组立及接地工程的质量和安全。

二、施工前准备1.项目概述：明确项目的背景、目标和要求，包括铁塔类型、高度、数量等。

2.施工方案：制定详细的施工方案，包括施工流程、施工顺序、工期安排等。

3.材料准备：准备好所需的施工材料，包括铁塔构件、接地材料、螺栓等。

4.人员组织：确定施工队伍和人员分工，确保施工人员具备相关技能和证书。

三、铁塔组立施工1.基础施工：按照设计要求进行基础施工，包括挖掘基础坑、浇筑混凝土、安装基础螺栓等。

2.塔身组装：根据施工图纸，按照顺序组装铁塔构件，确保构件的准确连接和稳固性。

3.吊装安装：使用吊车或起重机进行铁塔的吊装安装，注意吊装过程中的安全和稳定。

4.塔身垂直度调整：通过调整螺栓和支撑物，确保铁塔的垂直度符合设计要求。

5.塔身固定：使用螺栓将铁塔固定在基础上，确保塔身的稳定性和安全性。

四、接地施工1.接地设计：根据设计要求，确定接地装置的类型、数量和位置。

2.接地材料准备：准备好接地材料，包括接地线、接地极、接地剂等。

3.接地极安装：按照设计要求，挖掘接地极孔并安装接地极，确保接地极与土壤的良好接触。

4.接地线敷设：将接地线敷设在地面上，注意保护接地线不受损坏。

5.接地剂施工：根据设计要求，在接地极周围施工接地剂，提高接地装置的接地效果。

6.接地测试：使用接地测试仪器对接地装置进行测试，确保接地电阻符合设计要求。

五、施工安全措施1.施工现场安全：确保施工现场的安全，设置警示标志、安全防护网等。

2.人员安全培训：对施工人员进行安全培训，提高其安全意识和应急处理能力。

3.施工设备检查：定期检查施工设备的安全性能，确保其正常运行。

4.施工作业规范：制定详细的施工作业规范，明确作业流程和安全要求。

六、质量控制1.施工图纸核对：施工前核对施工图纸，确保施工过程符合设计要求。

1.1 工程概述本工程为高旺～那驮ⅠⅡ110千伏送电工程，是为了满足华润水泥厂的用电负荷需求。

本工程起于田阳220千伏高旺变110千伏出线构架，止于新建田阳110千伏那驮变电所。

全线总长为14.815千米，共有51基塔，其中双回路直线塔22基，双回路耐张塔29基，全线双回路设计。

本线路工程共跨10千伏线路8次、220伏线路5次、35千伏线路2次、通信线13次，跨标准铁路、二级公路、110千伏线路、南百高速公路、村路、河流各一次，穿越220千伏线路5次。

铁塔基础形式采用掏挖基础和台阶基础。

高旺变～那驮变ⅠⅡ110千伏送电工程采用导线型号为LGJ—400／50钢芯铝绞线。

全线采用双地线，一侧地线选用GJ—80钢绞线，另一侧地线为24芯OPGW复合地线光缆。

线路起自高旺变110kV出线间隔，终止于新建田阳110kV那驮变电所。

线路由220kV高旺变向田阳110kV那驮变电所方向为前进方向，面向前进方向分前、后、左、右。

1.2杆塔形式及数量高旺变～那驮变ⅠⅡ110千伏送电工程，使用杆塔51基，杆塔使用数量及形式见表1-1。

表1-1 工程杆塔用量统计表序号杆塔类别杆（塔）型单位数量分类统计1双回路直线塔1J-SZ1-15 基 1222 1J-SZ1-18 基 13 1J-SZ1-21 基 24 2H-SZC4-45 基 35 1J-SZ1-27 基 1 ６1J-SZ2-27 基 1 ７1J-SZ2-30 基 2 ８1J-SZ3-24 基 1 ９1J-SZ3-27 基 210 1J-SZ3-30 基 211 1J-SZ3-33 基 212 1J-SZ3-36 基 413双回路耐张塔1J-SJ1-15 基 12914 1J-SJ1-18 基 115 1J-SJ1-21基 316 1J-SJ1-24基５17 1J-SJ2-18基 118 1J-SJ2-21基 219 1J-SJ2-24基 320 1J-SJ3-24基 121 1J-SJ4-15基 222 1J-SJ4-18 基 2 23 1J-SJ4-24 基 1 24 JGA1-10 基 4 25 2H-SJC2-27 基 1 26 2H-SJC1-30基22.0 工艺流程拉线悬浮抱杆分解组立铁塔的工艺流程图1-1铁塔组立施工说明2.1铁塔焊接头塔材安装规定2.1.1同一段的四根主材，有焊接头的不应超过两根，且须对角布置。

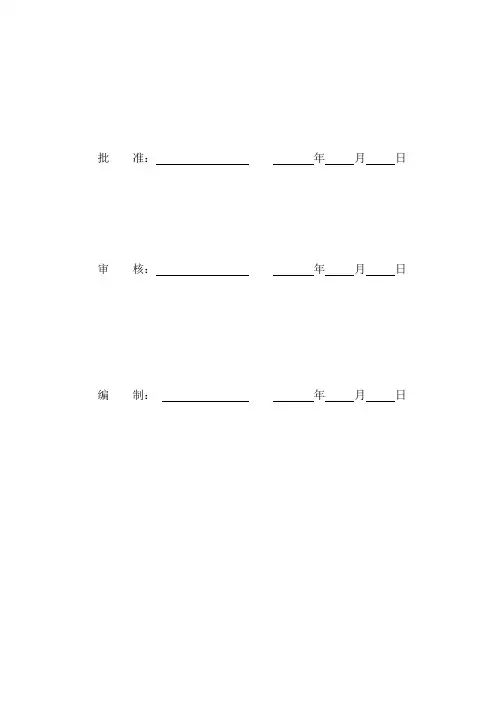

批准：年月日审核：年月日编制：年月日南丰~付家220千伏输电线路新建工程铁塔组立施工作业指导书目录一、工程概况 (1)二、铁塔参数 (2)三、线路方向及有关规定 (3)四、铁塔组立对基础的要求 (3)五、铁塔组立施工工艺要求 (3)六、施工作业准备 (6)七、铁塔组立施工方案及操作要点 (8)八、施工质量标准与质量保证措施 (12)九、安全保证措施 (14)十、文明施工与环境保护措施 (17)一、工程概况1、参建单位建设单位：德阳电业局设计单位：成都合源设计咨询有限公司监理单位：四川电力工程建设监理有限责任公司施工单位：德阳明源电力（集团）有限公司2、工程概况及规模：本工程从南丰220千伏变电站构架起，至付家220千伏牵引变电站构架止，新建线路路径全长为4.390km，其中双回路单挂线长0.167km，单回线路长4.233km。

导线采用2×JL/G1A-400/35,一根地线为JLB40-120型铝包钢绞线，另一根地线为OPGW-120复合光缆。

本工程共使用16基杆塔，其中单回直线塔9基，单回路耐张3基，双回路耐张塔2基，单回路钢管杆2基；线路从付家220千伏牵引站220千伏间隔出线后右转，跨过宝成铁路和正在建设的成绵乐客运专线，沿拟建古五东西线π接进南丰220千伏线路右侧走线至南丰220千伏变电站，新建线路全长4.390km（其中双回路单挂先长0.148km，单回线路长4.242km），曲折系数1.19.3、工程特点二、铁塔参数三、线路方向及有关规定付家牵引站220千伏构架南丰220千伏构架（小号侧）四、铁塔组立对基础的要求铁塔基础应符合下列规定，方可进行铁塔组立施工1、经过中间验收合格者；2、混凝土强度应符合分解组塔时基础强度达到设计强度的70℅要求；五、铁塔组立施工工艺要求1、脚钉位置（1）双回路塔：B、D腿均同时安装；（2）单回路塔：干字型塔，在下横担以下装于D腿（右转）或B腿（左转）；下横担以上应装在无跳线侧，即A腿（右转）或C腿（左转）；猫头型塔，在铁塔身部装于D腿，在头部，左右曲臂主材同时安装。

铁塔组立及接地施工标准工艺作业指导书一、引言铁塔组立及接地施工是电信行业中非常重要的一项工作，它关系到通信信号的传输质量和稳定性。

本文将详细介绍铁塔组立及接地施工的标准工艺作业指导，以确保施工过程的准确性和安全性。

二、施工前准备1. 施工人员准备施工人员应具备相关的技术知识和经验，并接受相关培训，熟悉施工流程和安全操作规范。

同时，施工人员应佩戴符合要求的个人防护装备，包括安全帽、防护眼镜、防护手套等。

2. 施工材料准备根据施工方案，准备好所需的施工材料，包括铁塔构件、螺栓、接地材料等。

材料应符合相关标准，并经过质量检验合格。

3. 现场勘测在施工前，进行详细的现场勘测，包括地形、地质条件、土壤电阻率等参数的测量。

根据勘测结果，合理确定铁塔的位置和接地方式。

三、施工步骤1. 基础施工根据设计要求和施工方案，进行基础的施工工作。

首先清理基础施工区域，确保基础平整、无杂物。

然后按照设计要求进行基础的浇筑和固定。

2. 铁塔组立将铁塔构件按照设计图纸和施工方案进行组装。

组装过程中要注意构件的安全性和准确性，确保各个构件之间的连接紧固可靠。

同时，根据设计要求进行塔身的垂直度和水平度检查，确保塔身的垂直度和水平度符合要求。

3. 螺栓安装在铁塔组装完成后，进行螺栓的安装。

螺栓应按照设计要求进行安装，确保连接坚固。

安装过程中，要注意螺栓的紧固力度，避免造成过紧或者过松。

4. 接地施工接地是铁塔施工中非常重要的一环，它能够有效地保护铁塔和通信设备免受雷击和静电的影响。

接地施工应按照设计要求进行，确保接地电阻符合要求。

接地材料应具备良好的导电性能，并经过质量检验合格。

5. 安全检查在施工完成后，进行安全检查，确保施工质量和安全性。

检查内容包括铁塔的垂直度和水平度、螺栓的紧固力度、接地电阻等。

如发现问题，及时进行调整和修复。

四、施工注意事项1. 安全第一在施工过程中，安全是首要考虑的因素。

施工人员应严格遵守安全操作规范，佩戴个人防护装备，确保施工过程的安全性。

铁塔组立施工作业指导书范本1. 引言本文档旨在为铁塔组立施工作业提供指导，确保施工作业的安全、高效进行。

本指导书适用于铁塔组立施工过程中的各个环节，包括工地准备、材料准备、塔身组装、天线及设备安装等。

施工人员应严格按照本指导书的要求进行作业。

2. 工地准备在开始施工之前，需要进行工地准备工作，以确保施工作业环境的安全和整洁。

2.1 清理工地清理工地是首要工作。

清理工地包括清除垃圾、杂草和其他障碍物，以保证施工人员的安全，并为施工作业提供充足的空间。

2.2 设置安全标志在工地的合适位置设置安全标志，并保持其可见性。

安全标志应包括施工区域的警示标志、禁止通行标志和必要的安全警告标识。

2.3 确保供电和通信设施在施工前，确保供电和通信设施的正常运行。

检查电源是否稳定，并确保通信设备与基站的连接正常。

3. 材料准备在组立铁塔之前，需要准备好相关材料和工具。

所有材料和工具应符合相关安全标准，并在使用前经过检查。

3.1 材料清单在进行施工作业之前，应编制一份材料清单。

材料清单应包括所需的钢管、螺栓、螺母、垫圈、塔身模板等。

根据具体铁塔的要求，材料清单可能会有所不同。

3.2 工具准备进行组立铁塔的施工作业时，需要准备好一些常用工具，例如榔头、扳手、螺丝刀、电钻等。

确保工具的质量良好，并在使用前进行检查。

4. 铁塔组装在开始组立铁塔之前，要确保施工人员已经熟悉了相关组装流程和注意事项。

4.1 钢管连接首先进行钢管的连接。

根据铁塔设计要求，选择合适的钢管进行连接。

使用螺栓、螺母和垫圈进行固定，确保连接牢固。

4.2 塔身组装将钢管按照设计要求进行组装。

在组装过程中，要确保每个连接点都正确使用和固定了合适的螺栓、螺母和垫圈。

组装完成后，进行检查，确保塔身的牢固和垂直度。

4.3 平衡调整在塔身组装完成后，进行平衡调整。

根据设计要求，使用调整工具进行塔身的垂直调整和水平调整，确保塔身垂直度和水平度符合要求。

5. 天线及设备安装完成铁塔的组装后，进行天线及设备的安装。

铁塔组立施工作业指导书(报审用)一、施工前准备工作1. 预先准备好所需的施工计划，施工设备和安全措施方案，并按照要求进行审核和批准。

2. 安排专业技术人员和高素质的工作人员，进行室外场地勘察和分析，并根据所获得的信息进行合理的工作规划。

3. 检查准备的设备是否符合安全标准，并进行必要的维护保养和修缮。

4. 组织工人进行相关培训，确保他们能够熟练掌握相关技术和安全操作方法。

二、施工过程及注意事项1. 确认铁塔组装区域的可行性和稳定性，并且确保地面坚实平整。

在施工前应该先进行复测和验收，检查铁塔组装区域的标准尺寸和水平度。

2. 选择合适的起重机进行工作，确保其能够承受合适的重量，提高安全系数。

同时，为起重机进行必要的维修和保养。

3. 按照所制定的计划，将每个钢筋架子分离开来，分别进行组装。

先将底部的部件安装好，并且确保其牢固稳定。

4. 在组装铁塔时，应该注意整个铁塔的平稳、垂直和水平度，确保其符合国家安全标准，同时也要注意铁塔的环境保护。

5. 进行铁塔组装时应该按照优先次序和安全原则。

在工作中，应该灵活调整和掌握工程进度，并及时处理问题。

三、施工后清理和监控1. 完成铁塔施工后应该进行清理工作，将工具和设备视野范围以外，并且将施工区域进行清洗消毒，确保环境卫生安全。

2. 进行质量检验工作，检查组装的铁塔是否符合规范和国家要求。

同时，进行精益求精，检查和修正可能存在的隐患。

3. 进行铁塔的监控和维护，并根据需要进行调整和改善。

对实际情况进行总体评估，在加强环保的同时提高铁塔的性能和可持续发展能力。

总结：1. 铁塔的组装施工是一个非常复杂的工作，应该严格按照要求进行计划制定，进行现场规划和分析。

2. 在组装过程中应该建立完善的安全措施，确保施工工人和设备的安全，彻底消除隐患。

3. 每个工人都应该熟练掌握安全操作技能，保证质量和效益，使铁塔的组装施工取得圆满成功。

甘肃宝兰客专330kV供电工程（IV标）接地施工作业指导书甘肃宝兰客专330kV供电工程甘肃诚信送变电工程有限责任公司2016年4月批准：年月日审核：年月日编写：年月日目录1、工程概况 (4)2、编制依据 (5)3、接地装置的施工准备及施工程序 (6)4、接地形式 (6)5、接地体的敷设 (6)6、接地施工的方法说明及要求 (7)7、接地施工的工艺标准及施工要点 (10)8、接地施工安全要求 (11)1、工程概况1.1眉天线π入秦安变工程北π（秦尚线）新建段长度1.9km，线路途经天水市秦安县，沿线海拔在1320～1366m之间，导线采用2×LGJ-300/40钢芯铝绞线，地线一根为24芯OPGW光缆，另一根为1×19-11.5-1270镀锌钢绞线。

南π（麦秦Ⅱ回、麦天Ⅱ回秦安变侧）新建段长度2.2km，其中单回路段1km，双回路段为1.2km，沿线海拔在1320～1366m之间。

导线采用2×LGJ-400/35钢芯铝绞线，地线一根为24芯OPGW光缆，另一根为1×19-11.5-1270镀锌钢绞线。

1.2. 眉天线π入麦积变工程北π（麦秦Ⅱ回）新建段长度为34.5km，线路途经天水市甘谷县，其中单回路为14.7km，双回段为19.8km，南π（麦天Ⅱ回）新建段长度为33.7km，其中单回路为13.9km，双回路为19.8km（与麦秦Ⅱ线同塔架设），沿线海拔在1320～1850m之间。

导线采用2×LGJ-400/35钢芯铝绞线，地线一根为24芯OPGW光缆，另一根为1×19-11.5-1270镀锌钢绞线和JL/LB20A-70/40-12/7铝包钢绞线。

1.3 麦秦Ⅰ回改造麦积至秦安Ⅰ回线路改造段长约为1.4km，线路途经天水市秦安县，导线采用2×LGJ-300/40钢芯铝绞线，地线一根为24芯OPGW光缆，另一根为1×19-11.5-1270镀锌钢绞线。

1. 工程概况1.1为贯彻落实国家“西部大开发”和“西电东送”战略决策，发挥资源优势，提高利用效率，加强环境保护，推进跨区联网和跨区送电，中国南方电网有限责任公司建设龙滩水电站送出输变电工程改接线路工程。

其中第1标段由黑龙江省送变电工程公司中标承建，起点为河沙Ⅰ回216#塔（运行号）大号侧导地线挂孔和河沙Ⅱ回222#塔（运行号）导地线挂孔至标段分界塔（72#）小号侧导地线挂孔，线路长30.5公里（同塔双回路约29公里，单回线路约1.5公里）。

本段共用铁塔75基，其中直线塔58基，直线转角塔3基，耐张转角塔13基，终端塔1基,铁塔总重2502吨。

1.2本标段线路地形主要属低山地貌，间夹山间丘陵盆地，山坡坡度多为15～25度，零星分布有小型冲沟，局部边坡较陡，局部人工林较密。

本标段共配置22基长短腿铁塔。

2.施工规定2.1本工程铁塔基础的编号A 、B 、C 、D ，以线路杆号递增方向，即由小号侧至大号侧方向，顺时针排序，如图2-1所示 2.2脚钉安装规定：脚钉安装应符合设计和规范要求，脚钉弯钩一律朝上且在同一直线上，即在安装角钢的准线上。

各型铁塔具体安装要求如下： 常规双回路直线塔：脚钉均安装在D 腿。

正侧面交替布置。

常规双回路转角塔（含直线转角塔）：右转时脚钉均安装在D 腿。

正侧面交替布置；左转时均安装在B 腿。

正侧面交替布置。

单回路转角塔：右转时横担以下脚钉安装在D 腿，横担以上安装在B 腿，正侧面交替布置；左转时横担以下安装在B 腿，横担以上安装在D 腿，正侧面交替布置。

所有0度转角塔按右转布置。

2.3螺栓穿向：1）对立体结构水平方向由内向外；垂直方向由下向上。

2）对平面结构顺线路方向，按线路方向（小号侧）穿入；横线路方向，两侧由内向外，中间由左向右（按线路方向）。

垂直方向由下向上。

斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向。

3）根据本工程铁塔型式，螺栓具体穿向见图2-3；个别螺栓按规定方向不易安装时，其穿入方向可予以变动。

220kV塔—兴送电线路工程(一标段)铁塔组立施工作业指导书一．工程概况1、工程简述二．铁塔参数见表1。

三．施工技术依据本工程铁塔组立施工所执行的技术规程、规范及有关图纸文件有：1。

本工程的设计图纸及设计变更；2.《110～500kV架空电力线路施工及验收规范》（GBJ233-90);3.《电力建设安全工作规程》（架空线路部分）（DL5009。

2 —94）;4. 相关《架空送电线路组立铁塔施工守则》；5。

设计单位、监理公司下发的有关铁塔工程的通知、文件、以及会议纪要等.表1 铁塔参数表四．线路方向及有关规定图1五．铁塔组立对基础的要求铁塔基础应符合下列规定时，方可进行组立铁塔施工：1。

经过中间验收合格者；2。

混凝土强度应符合分解组塔时基础强度达到设计强度的70％的要求；六．铁塔组立施工工艺要求1、脚钉位置（1)直线塔脚钉均安装在D腿；（2）转角及终端塔规定安装在线路转角的内侧（呼称高以下),呼称高以上的脚钉安装在转角外侧.铁塔脚钉弯钩一律朝上。

中线挂线铁安装在内角侧。

（3）直线耐张塔脚钉安装在D腿,中挂线铁安装在线路前进方向的右侧，呼称高以上脚钉安装在前进方向左侧。

2。

螺栓规格及穿向（1）铁塔螺栓及脚钉自地面以上8米位置安装防盗帽（以高腿地面为准）(2）铁塔螺栓除防盗螺栓外全部安装防松帽。

使用双帽的螺栓不再安装防松帽。

（3）螺栓穿向：①立体结构水平方向者由内向外;垂直方向者由下向上；铁塔斜面螺栓均由下向上穿。

②平面结构顺线路方向者由小号侧向大号侧穿入(单面结构)；横线路方向者两侧由线路内侧向线路外侧；中间由左向右（面向大号分左右)•,垂直方向由下向上穿.3。

与螺栓连接的构件应符合下列规定（1)螺杆应与构件平面垂直，螺栓头平面与构件平面不应有空隙;（2）螺栓紧固并加装扣紧螺母后，螺栓露扣长度要求:①单螺母应不少于两扣；②双螺母至少应平扣；(3)承受剪力的螺栓,其丝扣部分不得进入联接构件的剪切面内；(4）各构件的螺栓规格应符合设计图纸要求；4。
