电气控制柜国家标准电气控制柜是工业生产中常见的设备，它承担着控制、保护和监测电气设备的重要任务。
为了保障电气控制柜的安全可靠运行，我国制定了一系列的国家标准，对电气控制柜的设计、制造、安装和运行提出了严格的要求。
本文将对电气控制柜国家标准进行详细介绍，以便相关从业人员更好地了解和遵守这些标准。
首先，电气控制柜的国家标准主要包括GB 7251.1-2013《低压成套开关设备和控制设备第1部分，低压成套开关设备》、GB 7251.3-2013《低压成套开关设备和控制设备第3部分，控制设备》等。
这些标准从设备的选型、布置、绝缘、电气连接、短路保护、过载保护等方面进行了详细的规定，旨在确保电气控制柜在设计和制造过程中符合国家安全标准，能够在实际运行中稳定可靠地工作。
其次，电气控制柜的国家标准对于设备的安装和调试也有着明确的要求。
在安装过程中，必须按照相关标准对设备进行正确的接地和接线，保证设备的安全可靠运行。
同时，对于设备的调试，国家标准也规定了相应的步骤和方法，以确保设备在投入运行前能够进行全面的检查和测试，排除潜在的安全隐患。
另外，电气控制柜的国家标准还对设备的运行和维护提出了具体的要求。
在设备运行过程中，必须严格按照标准操作程序进行操作，保证设备的正常运行。
同时，对于设备的维护，国家标准也规定了维护周期、维护内容和维护方法，以确保设备能够长期稳定可靠地工作。
总的来说，电气控制柜国家标准的制定和执行，对于保障工业生产中电气设备的安全可靠运行起着至关重要的作用。
相关从业人员必须深入学习和理解这些标准，严格遵守标准的要求，确保设备在设计、制造、安装、运行和维护的每个环节都能够符合国家标准，保障人员和设备的安全。
同时，制定和完善相关的行业标准和规范也是非常重要的，以适应不断发展和变化的工业生产需求，推动电气控制柜行业的健康发展。
综上所述，电气控制柜国家标准是保障设备安全可靠运行的重要依据，相关从业人员必须深入学习和遵守这些标准，促进工业生产的安全和稳定发展。

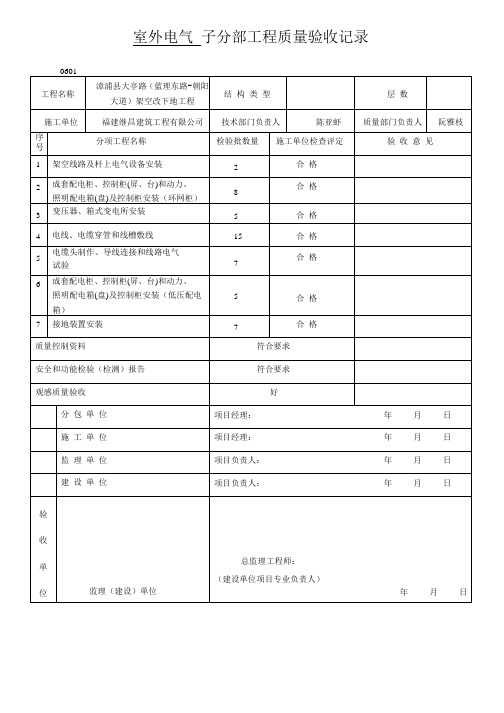

室外电气子分部工程质量验收记录0601工程名称漳浦县大亭路（蓝理东路-朝阳大道）架空改下地工程结构类型层数施工单位福建继昌建筑工程有限公司技术部门负责人陈亚虾质量部门负责人阮雅枝序号分项工程名称检验批数量施工单位检查评定验收意见1 架空线路及杆上电气设备安装2 合格2 成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)及控制柜安装（环网柜）8合格3 变压器、箱式变电所安装 5 合格4 电线、电缆穿管和线槽敷线15 合格5 电缆头制作、导线连接和线路电气试验7合格6 成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)及控制柜安装（低压配电箱）5 合格7 接地装置安装7 合格质量控制资料符合要求安全和功能检验（检测）报告符合要求观感质量验收好分包单位项目经理：年月日施工单位项目经理：年月日监理单位项目负责人：年月日建设单位项目负责人：年月日验收单位监理（建设）单位总监理工程师：（建设单位项目专业负责人）年月日架空线路及杆上电气设备安装分项工程质量验收记录表060401工程名称漳浦县大亭路（蓝理东路-朝阳大道）架空改下地工程结构类型检验批数 2施工单位福建继昌建筑工程有限公司项目经理阮雅枝项目技术负责人陈亚虾序号检验批部位、区段施工单位检查评定结果监理（建设）单位验收结论1 10kV交通线#37杆合格2 10kV东区II线#47杆合格3 10kV东区I线#48杆合格4 10kV鑫阳花园变合格5 10kV杜松林变合格6 10kV大亭市场变合格78自评单位项目专业技术负责人：年月日验收结论监理工程师：(建设单位项目技术负责人)：年月日架空线路安装检验批质量验收记录表GB50303-2002060101单位（子单位）工程名称漳浦县大亭路（蓝理东路-朝阳大道）架空改下地工程分部（子分部）工程名称室外电气分部验收部位10kV交通线#37杆、10kV东区II线#47杆、10kV东区I线#48杆施工单位福建继昌建筑工程有限公司项目经理阮雅枝施工执行标准名称及编号架空线路检验批质量验收规范GB50303-2002施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 变压器中性点的接地及接地电阻值测试第4.1.3条符合图纸及规范要求2 杆上高压电气设备的交接试验第4.1.4条符合图纸及规范要求3 杆上低压配电装置和馈电线路的交接试验第4.1.5条符合图纸及规范要求4 电杆坑、拉线坑深度允许偏差+100，-505 架空导线的弧垂值允许偏差±5%6 水平排列的同档导线间的弧垂值允许偏差±50一般项目1 拉线及其绝缘子、金具安装第4.2.1条符合图纸及规范要求2 电杆组立第4.2.2条符合图纸及规范要求3 横担安装及横担的镀锌处理第4.2.3条符合图纸及规范要求4 导线架设第4.2.4条符合图纸及规范要求5 线路安全距离第4.2.5条符合图纸及规范要求6 杆上电气设备安装第4.2.6条符合图纸及规范要求施工单位检查评定结果专业工长（施工员）施工班组长主控项目验收合格,一般项目符合规范要求.项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日架空线路安装检验批质量验收记录表GB50303-2002060101单位（子单位）工程名称漳浦县大亭路（蓝理东路-朝阳大道）架空改下地工程分部（子分部）工程名称室外电气分部验收部位10kV鑫阳花园变、10kV杜松林变、10kV大亭市场变施工单位福建继昌建筑工程有限公司项目经理阮雅枝施工执行标准名称及编号架空线路检验批质量验收规范GB50303-2002施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 变压器中性点的接地及接地电阻值测试第4.1.3条符合图纸及规范要求2 杆上高压电气设备的交接试验第4.1.4条符合图纸及规范要求3 杆上低压配电装置和馈电线路的交接试验第4.1.5条符合图纸及规范要求4 电杆坑、拉线坑深度允许偏差+100，-505 架空导线的弧垂值允许偏差±5%6 水平排列的同档导线间的弧垂值允许偏差±50一般项目1 拉线及其绝缘子、金具安装第4.2.1条符合图纸及规范要求2 电杆组立第4.2.2条符合图纸及规范要求3 横担安装及横担的镀锌处理第4.2.3条符合图纸及规范要求4 导线架设第4.2.4条符合图纸及规范要求5 线路安全距离第4.2.5条符合图纸及规范要求6 杆上电气设备安装第4.2.6条符合图纸及规范要求施工单位检查评定结果专业工长（施工员）施工班组长主控项目验收合格,一般项目符合规范要求.项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日10kV户外环网柜安装分项工程质量验收记录表060401工程名称漳浦县大亭路（蓝理东路-朝阳大道）架空改下地工程结构类型检验批数8施工单位福建继昌建筑工程有限公司项目经理阮雅枝项目技术负责人陈亚虾序号检验批部位、区段施工单位检查评定结果监理（建设）单位验收结论1 美家环网柜合格2 大亭妇幼环网柜合格3 鑫阳花园环网柜合格4 兴教环网柜合格5 司法局环网柜合格6 大亭市场环网柜合格7 惠民环网柜合格8 环保环网柜合格自评单位合格项目专业技术负责人：年月日验收结论监理工程师：(建设单位项目技术负责人)：年月日成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装 检验批质量验收记录表 GB50303-2002 （Ⅰ）高压开关柜060102 0 1 060201注：①定性项目符合要求打√，反之打×；②定量项目加○表示超出企业标准，加△表示超出国标准。
铁道客车及动车组用电气控制柜1 范围本标准规定了铁道客车及动车组用电气控制柜的术语和定义，使用环境，分类、组成及型号标记，技术参数，技术要求，检验方法，检验规则，标志、包装、运输与贮存。
本标准适用于铁道客车及动车组用电气控制柜。
其他电气箱和特殊车辆控制柜可参照执行。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191-2008 包装储运图示标志GB/T 2423.1-2008 电工电子产品环境试验第2部分:试验方法试验A:低温（IEC 60068-2-1：2007,IDT）GB/T 2423.2-2008 电工电子产品环境试验第2部分：试验方法试验B:高温（IEC 60068-2-2：2007,IDT）GB/T 2423.4-2008 电工电子产品环境试验第2部分:试验方法试验Db:交变湿热(12h + 12h循环) （IEC 60068-2-30：2005，IDT）GB 4208-2008 外壳防护等级（IP代码）（IEC 60529:2001，IDT）GB/T 4776-2008 电气安全术语GB/T 8582-2008 电工、电子设备机械结构术语GB/T 19804-2005 焊接结构的一般尺寸公差和形位公差GB/T 21413.1-2008 铁路应用机车车辆电气设备第1部分一般使用条件和通用规则（IEC 60077-1:1999，IDT）GB/T 21563 轨道交通机车车辆设备冲击和振动试验（GB/T 21563-2008，IEC 61373:1999，IDT）GB/T 24338.4-2009 轨道交通电磁兼容第3-2部分:机车车辆设备（IEC 62236-3-2:2003，MOD）GB/T 25119-2010 轨道交通机车车辆电子装置（IEC 60571-2006，MOD）GB/T 25343-2010（所有部分）铁路应用轨道车辆及其零部件的焊接GB/T ××××-××××旅客列车DC600V供电系统JJG 229-2010 工业铂、铜热电阻检定规程TB/T 1759 铁道客车配线布线规则TB/T 2911 车辆铆接通用技术条件TB/T 3153 铁路应用机车车辆布线规则TB/T 3251.1-2010 轨道交通绝缘配合第1部分:基本要求电工电子设备的电气间隙和爬电距离ISO 3834-1：2005 金属材料熔化焊质量要求第1部分：适用质量要求的选择依据（Quality requirements for welding - Fusion welding of metallic materials - Part 1: Criteria for selection of the appropriate levele of quality requirements）3 术语和定义GB/T 4776-2008、GB/T 8582-2008和GB/T 21413.1-2008确立的以及下列术语和定义适用于本文件。
控制柜的冲击标准控制柜是一种用于安装、组装和保护电器设备的箱体结构，用于控制和监测电力系统及其它工业设备。
在使用过程中，控制柜很可能会受到冲击或振动的影响，因此控制柜需要符合相应的冲击标准。
本文将针对控制柜的冲击标准进行详细介绍。
1. 国内通用标准在国内，对于控制柜的冲击标准主要参考以下几个标准：(1) GB 7251.1-2017《低压成套设备第1部分：总则和一般要求》该标准规定了低压成套设备的总则和一般要求，包括设备的结构和材料要求，内部和外部电动和机械冲击试验方法等内容。
控制柜作为低压成套设备的一种，需要符合该标准的要求。
(2) GB 2423.55-2006《电工电子产品环境试验第2部分：试验Eb和试验Ea先决条件和试验方法》该标准规定了电工电子产品在运输和使用过程中可能发生的冲击试验方法，以及试验前的先决条件。
控制柜作为电器设备的一种，需要进行类似的冲击试验，并满足相应的要求。
2. 国际通用标准在国际上，对于控制柜的冲击标准主要参考以下几个标准：(1) IEC 62208:2002《空气绝缘的电接触保护控制装置以及与其相关的设备的箱体》该标准规定了电接触保护控制装置及其相关设备的箱体结构要求，包括抗冲击能力的要求。
控制柜作为相关设备的一种，需要符合该标准的要求。
(2) IEC 60204-1:2016《机械安全控制电工设备中的电气设备．一般要求》该标准规定了机械安全控制电工设备中的电气设备的一般要求，包括结构、电气要求和电磁兼容性要求。
控制柜作为机械安全控制电工设备的一部分，需要满足该标准的要求。
(3) IEC 62271-200:2011《高压开关设备和控制设备第200部分：金属封闭开关设备和控制设备的充液封闭电磁兼容性绝缘试验》该标准规定了金属封闭开关设备和控制设备的充液封闭电磁兼容性绝缘试验方法和试验结果评定指标。
控制柜作为金属封闭控制设备的一种，需要进行类似的充液封闭电磁兼容性绝缘试验。
电器图中各术语英文解释电器图中各术语英文解释电器图中各术语英文解释第一部分GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。
(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相(dān xiānɡ)主开关/IP30； 3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释 装配图号电气原理图号1 JL 计量(jìliàng)箱 PXT01 PXT01 dq系列2 CZ 插座箱 PXT02 PXT02 dq系列3 ZM 照明(zhàomíng)箱 PXT03 PXT03 dq系列4 DL 动力箱 PXT04 PXT04 dq系列5 JC 计量插座箱 PXT05 PXT05 dq系列6 JZ 计量照明箱 PXT06 PXT06 dq系列7 JD 计量动力箱 PXT07 PXT07 dq系列8 ZC 照明插座箱 PXT08 PXT08 dq系列9 DC 动力插座箱 PXT09 PXT09 dq系列10 DZ 动力照明箱 PXT10 PXT10 dq系列11 HH 混合功能箱 PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列表二：电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜 AP低压照明配电箱柜 AL应急电力配电(pèi diàn)箱柜 APE 应急照明配电(pèi diàn)箱柜 ALE 低压负荷开关(kāiguān)箱柜 AF 低压电容补偿柜 ACC或ACP直流配电箱柜 AD操作信号箱柜 AS控制屏台箱柜 AC继电保护箱柜 AR计量箱柜 AW励磁箱柜 AE低压漏电断路器箱柜 ARC双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放大器箱 ATF分配器箱 AVP接线(jiē xiàn)端子箱 AXT举例说明吧例一：GCK第一个 G 代表(dàibiǎo) 配电柜第二个 C 代表(dàibiǎo) 抽屉式第三个 K 代表(dàibiǎo) 控制例二：GGD第一个 G 代表(dàibiǎo) 配电柜第二个 G 代表固定式第三个 D 代表动力第二部分配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。
QJS/RK电气控制柜检验规范（试行稿）软控股份有限公司发布QJS/RK 10.04.023-2013目次目次.............................................................................. I 前言............................................................................. II 1范围. (1)2规范性引用文件 (1)3控制柜质量要求 (1)3.1装配要求 (1)3.2布线要求 (1)3.3测试要求 (2)4控制柜质量检验要求 (2)4.1常规项目检验 (2)4.2通电检验要求 (3)4.3保护接地电路的连续性检验 (3)4.4功能试验 (3)4.5绝缘电阻检验 (3)4.6耐压试验 (3)4.7残余电压的防护 (3)5入库、包装的检验 (3)6检验记录 (4)附录A（资料性附录）柜内器件布局尺寸示意图 (5)附录B（资料性附录）接地标识示意图 (6)附录C（规范性附录）电气控制柜加工质量表 (7)附录D（规范性附录）电气控制柜质检表 (9)QJS/RK 10.04.023-2013前言本标准按照GB/T 1.1-2009 给出的规则起草。
本标准由质量管理部提出。
本标准由技术研发中心归口管理。
本标准主要起草人：阎志强。
本标准审核人：王兵。
本标准由张斌批准。
本标准由配料系统事业部组织实施。
本标准未尽事宜由配料系统事业部负责解释。
本标准代替QJS/RK 10.04.023-2012,与QJS/RK 10.04.023-2012相比，除编辑性修改外主要技术变化如下：——删除了控制柜设计与装配要求（见2012年版的3）；——增加了控制柜质量要求（见3）；——增加了控制柜检验要素（见4.4～4.7）；QJS/RK 10.04.023-2013电气控制柜检验规范1范围本标准规定了电气控制柜的质量要求、质量检验要求及入库、包装的检验。
附录4铁路客车电气综合控制柜（G型）使用说明书1．概述铁路客车电气综合控制柜(以下简称综合控制柜)是集供电电源转换控制、空调机组控制、应急电源控制、照明控制、全列车网络监控等功能单元于一体的智能型综合控制柜。
综合控制柜的控制核心采用可编程控制器（以下简称PLC），PLC通过微型可编程序终端（以下简称触摸屏）接受各种指令并自动执行相应的操作步骤，对电气系统运行中出现的各种故障及时进行诊断、显示或保护；实时存储电压、电流及各种工况控制的运行记录，同时通过网关和车辆LONWORKS网络进行联网通讯。
综合控制柜是对铁路客车电气系统的一次重大技术革新，综合控制柜采用计算机控制和网络技术，实现了客车电气系统的智能化控制，使客车电气系统和装备的水平得到了大幅度提升。
2．主要特点2.1综合控制柜实现了客车电气控制系统的小型化、智能化、集成化和系统化。
2.2综合控制柜根据预设参数实现自动控制，减轻了操作人员的工作强度，避免由于人为误操作引起的事故，便于操作和维护。
2.3综合控制柜对整车电气系统参数进行实时监测、记录，出现故障及时进行保护动作，避免由于保护不及时而引起的严重后果，并可通过存储的运行记录数据进行分析处理。
2.4综合控制柜的控制方案以自动为主，同时考虑控制系统故障的应急措施，包括极端情况下的手动应急措施。
2.5综合控制柜主要由五部份组成，具备五大功能：（1）供电电源转换控制功能；（2）空调机组控制功能；（3）应急电源控制功能；（4）照明供电功能；（5）网络功能。
3．产品型号：综合控制柜主要分1T1和1T2两种，分别表示综合控制柜控制的是一组空调机组和两组空调机组。
产品型号TKDX-1T1- XX TKDX-1T2-XX空调机组制冷量1拖2，即一台控制柜控制两台空调机组25G型车为G、25K型车为K铁路客车电气综合控制柜空调机组制冷量1拖1，即一台控制柜控制一台空调机组25G型车为G、25K型车为K铁路客车电气综合控制柜目前25G型空调客车有硬座车（配29机组），硬卧车、餐车（配40机组），软卧车（配35机组），行李车（配9机组）。
