岩石锚杆抗拔试验报告

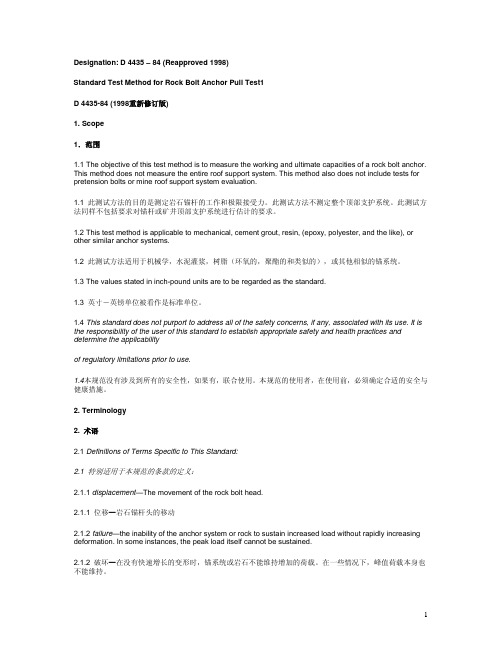

Designation: D 4435 – 84 (Reapproved 1998)Standard Test Method for Rock Bolt Anchor Pull Test1D 4435-84 (1998重新修订版)1. Scope1．范围1.1 The objective of this test method is to measure the working and ultimate capacities of a rock bolt anchor. This method does not measure the entire roof support system. This method also does not include tests for pretension bolts or mine roof support system evaluation.1.1 此测试方法的目的是测定岩石锚杆的工作和极限接受力。

此测试方法不测定整个顶部支护系统。

此测试方法同样不包括要求对锚杆或矿井顶部支护系统进行估计的要求。

1.2 This test method is applicable to mechanical, cement grout, resin, (epoxy, polyester, and the like), or other similar anchor systems.1.2 此测试方法适用于机械学，水泥灌浆，树脂（环氧的，聚酯的和类似的），或其他相似的锚系统。

1.3 The values stated in inch-pound units are to be regarded as the standard.1.3 英寸－英镑单位被看作是标准单位。

1.4 This standard does not purport to address all of the safety concerns, if any, associated with its use. It is the responsibility of the user of this standard to establish appropriate safety and health practices and determine the applicabilityof regulatory limitations prior to use.1.4本规范没有涉及到所有的安全性，如果有，联合使用。

抗浮锚杆试验检测报告目录1. 工程概况 (2)2. 场区工程地质条件简述 (2)3. 试验方法概述 (4)3.1检测目的 (4)3.2试验依据 (4)3.3试验方法 (5)3.4试验方法与要点 (5)3.5终止试验条件 (5)4．试验过程 (6)5．试验成果 (6)5.1锚杆极限抗拔力T UK确定 (6)5.2锚杆抗拔承载力特征值R T确定 (7)5.3粘结强度特征值F确定 (7)6. 结论与建议 (8)附件1、试验锚杆平面位置图1份2、抗拔试验报告青岛理工大学工程质量检测鉴定中心1. 工程概况华润置地（山东）有限公司拟投资建设青岛华润中心商业一期工程，拟建工程位于青岛市市南区山东路10号，原海军潜艇学院大门南侧。

因拟建场地占地面积大，基底下岩土结构较为复杂，为准确的确定各类岩土的与锚固体间的粘结强度特征值，合理的优化抗浮锚杆的设计方案、节省投资，建设单位和设计单位确定，在拟建场地内选择有代表性的的岩土体作抗浮锚杆试验，试验方案如表1.1。

抗浮锚杆试验方案表表1.1注浆材料采用普通硅酸盐类水泥（P.O42.5R），浆液水灰比1∶0.5，注浆工艺采用常压一次性注浆，注浆方式自下而上式。

拟建工程由青岛腾远设计事务所有限公司设计、由华润建筑有限公司青岛分公司总包，受华润建筑有限公司青岛分公司的委托，我公司承担了该项目抗浮锚杆的试验工作。

2. 场区工程地质条件简述根据青岛市勘察测绘研究院提供的《青岛华润中心商业一期工程岩土工程勘察报告》和现场踏勘资料，基底下的岩层以花岗岩为主，受构造和风化活动的影响，可细分为花岗岩强风化下亚带、花岗岩中风化带、花岗岩微风化带和破碎状花岗岩四个小类型。

花岗岩强风化下亚带：褐黄~肉红色，粗粒结构，块状构造，矿物成分以钾长石、石英、斜长石为主，含少量角闪石和黑云母，岩体破碎，矿物蚀变强烈，长石多高岭土化，岩芯手搓呈粗砂～角砾状，部分岩样呈小碎块状，手搓易碎散，标准贯入试验无法连续贯入，工程特性如表2.1所示：花岗岩强风化下亚带工程特性指标表表2.1花岗岩中风化带：褐黄～肉红色，粗粒结构，块状构造，矿物成分以钾长石、石英、斜长石为主，含少量角闪石和黑云母，高角度节理及裂隙较发育，节理面呈闭合～微张开状，节理面见长石高岭土、绿泥石化及铁染现象，岩芯呈碎块～短柱～柱状，柱体粗糙，矿物蚀变中等，岩样锤击声暗哑，较易碎，工程特性如表2.2所示：花岗岩中风化带工程特性指标表表2.2花岗岩微风化带：肉红色，粗粒结构，块状构造，矿物成分以钾长石、石英、斜长石为主，含少量角闪石和黑云母，矿物蚀变轻微，沿节理面见铁染，岩样多呈短柱～柱状，部分碎块状，柱体较光滑，锤击声音清脆不易碎；部分岩芯节理呈微张状，节理面绿帘石化明显，见明显擦痕，岩芯多沿高角度节理裂隙破碎，以块状～短柱状为主，锤击声音较脆，沿节理面易碎，工程特性如表2.3所示：花岗岩微风化带工程特性指标表表2.3破碎状花岗岩：褐黄色，肉红色，粗粒结构，块状构造，矿物成分以钾长石、石英、斜长石为主，含少量角闪石和黑云母，岩体具构造挤压痕迹，岩体破碎，节理裂隙发育，节理面见铁染现象及绿泥石矿物充填，岩样呈碎块～短柱状，矿物蚀变明显，岩块强度较低，锤击易碎散，部分可沿节理面掰开，遇水软化明显，工程特性如表2.4所示：碎裂状花岗岩工程特性指标表表2.43. 试验方法概述3.1 检测目的a. 确定不同岩土类型中试验锚杆的抗拨承载力极限值；b. 确定不同岩土类型中试验锚杆的抗拨承载力特征值；c. 确定不同类型岩土与锚固体的粘结强度特征值f；d. 为设计部门提供基础设计所需的岩土技术参数。

批准：审核：主检：一、工程概况XXXX珠江道12号工程位于XXXXX，试验锚杆长约10.5 m，水灰比为0.45，注浆压力0.8 MPa。

本工程由XXXXX承担工程设计；由XXXXXX公司承担工程施工；由XXXXXX承担工程监理。

根据规范及设计要求抽取3根锚杆进行锚杆基本试验，检测位置由建设单位、监理单位商议确定。

试验锚杆参数见下表1二、工程地质情况该场地工程地质勘察工作由“XXXXXXX有限公司”承担，根据勘察结果，场地地基土工程特性如下表2表2三、试验仪器检测仪器设备一览表见表3表3 检测仪器设备一览表四、试验描述1、锚杆（索）极限抗拔试验采用分级循环加荷，加荷等级及位移观测时间按《岩土锚杆（索）技术规程》CECS 22:2005表9.2.3要求进行，见表4表42、在每级加荷等级观测时间内，测读锚头位移不少于三次，3、在每级加荷等级观测时间内，锚头唯一小于0.1mm时，即认为已达到相对稳定，可加下一级荷载。

否则应延长观测时间，直至锚头位移增量在2h内小于2mm时，方可施加下一级荷载。

4、终止条件：(1)、后一级荷载产生的锚头位移增量达到或超过前一级荷载产生位移增量的2倍；(2)、锚头位移增量持续增长；(3)、锚杆杆体破坏。

五、试验数据整理1、编制锚杆基本试验结果汇总表 ;(见附录)2、绘制锚杆基本试验荷载-位移曲线;（见附录）五、检测结论根据各试验点数据及载荷-位移曲线特征，1#、2#、3#、锚杆的承载力极限值分别为228kN、228kN、182kN。

（以下空白）（附录）锚杆基本试验数据汇总表最大加载量: 273 kN 最大位移量: 31.62 mm锚杆基本试验数据汇总表最大加载量: 273 kN 最大位移量: 36.25 mm锚杆基本试验曲线图锚杆基本试验曲线图锚杆基本试验数据汇总表最大加载量: 228 kN 最大位移量: 23.42 mm。

检测报告NO: XXXXXXXX工程名称：委托单位：检测方法：锚杆拉拔试验报告日期：某某建设工程质量检测有限公司地址：邮编：电话：传真：锚杆试验检测报告MMJC-6129C批准：审核：校核：项目负责：锚杆验收试验检测报告（附录）一、工程及地质概况拟建场地位于安溪县原凤冠农场用地，场地原始地貌类型为剥蚀低丘坡，本工程除局部地段属土岩混合边坡，坡高14.0~23.0m,边坡岩体类型总体为Ⅳ类，破坏后果严重，安全重要等级属一级。

根据《XXX工程岩土工程勘察报告》，拟建场地土层情况自上而下为：1、粉质粘土：灰黄、灰褐，可塑状，层厚为1.30~5.40m；2、含碎石粉质粘土：棕红、黄褐，可~硬塑状，层厚为1.50~9.80m；3、残积砂质粘土：灰黄色，可~硬塑状，层厚为2.70~13.50m；4、全风化花岗岩：黄褐、灰白色，散体结构，岩体坚硬程度为极软岩，完整程度为极破碎，岩体基本质量等级为Ⅴ级，层厚为2.20~11.30m；5、砂砾状强风化花岗岩：黄褐、灰白色，岩芯呈砂砾状，散体结构，岩体坚硬程度为极软岩，完整程度为极破碎，岩体基本质量等级为Ⅴ级，层厚为4.90~24.40m；6、碎块状强风化花岗岩：灰黄、浅灰白色，岩芯呈碎裂状，岩体坚硬程度为软岩，完整程度为破碎，岩体基本质量等级为Ⅴ级，层厚为8.20~23.40m。

二、试验锚杆参数由业主、监理或设计单位指定，对施工编号为1#、2#、3#、4#、5#的5根锚杆进行验收试验。

上述5根锚杆的技术参数如表1所示。

锚杆编号锚杆直径(mm)锚杆长度(m)锚固段长度(m)计算自由段长度(m)锚杆轴向拉力设计值（kN）委托最大试验荷载（kN）施工日期试验日期（注：锚杆自由段长度为焊接在锚杆上1根28钢筋700mm的长度）三、试验仪器仪器设备名称型号出厂编号设备编号仪器系统标定日期有效期千斤顶半年百分表壹年压力表壹年四、试验描述及结果分析试验按《建筑边坡工程技术规程》（GB50330-2013）附录C的有关规定进行，试验抗拔荷载由穿孔油压千斤顶进行逐级加荷，锚杆变形由大量程百分表测读。

重庆建筑检测技术有限公司预应力锚索抗拔力检测检测报告报告编号：CQJZJC—004项目名称：预应力检测锚索检测工程检测方法：锚杆拉拔检测检测单位公章：重庆建筑检测技术有限公司报送时间：2012年5月18日项目名称：重庆市能源学校新校区基坑支护工程建设单位：重庆中冶建筑有限公司设计单位：重庆市设计院监理单位：重庆建设监理有限公司勘察单位：重庆市工程勘察院施工单位：重庆中铁建筑有限公司主要检测人：xx报告编写人： xx报告审核人： xx报告批准人：xx提交单位：重庆建筑检测技术有限公司单位地址：重庆市九龙坡区渝州路79号邮编：400041电话：023传真：******目录一、工程概况．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１二、检测目的．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２三、检测主要依据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３四、锚杆（索）试验操作要点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４五、锚杆（索）终止加载标准．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５六、检测情况分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６七、检测结论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７八、附图表 (8)一、工程概况受龙湖建筑工程公司委托，重庆能源检测测试中心对三峡广场隧道边坡工程预应力锚索抗拔力进行检测。

锚杆拉拔试验报告一、试验目的和背景锚杆是一种常用的地质固结和坑道支护材料，为确保其在实际工程中的可靠性和安全性，需进行相应的力学试验。

本次试验的重点是锚杆的拉拔试验，目的是评估锚杆的抗拉性能，为工程实际应用提供参考。

二、试验方法和流程1. 试验材料本次试验选用了两组不同规格和材质的锚杆，分别为直径28mm的HRB400钢筋锚杆和直径32mm的HRB500钢筋锚杆。

2. 试验仪器试验仪器包括拉力试验机、负荷传感器、位移传感器、控制系统等。

3. 试验流程（1）首先对试验所用的锚杆进行清洗和检查，确保无明显缺陷和质量问题。

（2）测量锚杆长度和直径，并计算其截面积和根据规定的拉拔长度和试验荷载，制定试验方案。

（3）将试验杆固定在拉力试验机上，设置试验参数，并开始进行操作。

（4）在试验过程中，实时记录荷载和位移数据，并根据试验标准要求，逐渐增加试验荷载，直至试验杆断裂或试验结束。

三、试验结果和分析下表为两组不同规格和材质的锚杆的拉拔试验数据：| 锚杆类型 | 钢筋直径（mm） | 最大载荷（kN） | 抗拉强度（MPa） || ---- | ---- | ---- | ---- || HRB400 | 28 | 355.2 | 772 || HRB500 | 32 | 451.3 | 893 |从试验数据可以看出，直径为32mm的HRB500钢筋锚杆的抗拉性能优于直径为28mm的HRB400钢筋锚杆，表明在实际工程中需要更高的抗拉能力时，应优先选择HRB500钢筋锚杆。

值得注意的是，在试验中，锚杆的断裂往往是由于其受到的荷载超过了其抗拉强度所引起的。

在实际工程中应根据具体工况和要求，优化加固措施，以确保锚杆能够承受所需的荷载。

四、结论五、参考建议基于本次试验结果，建议在实际工程中应根据具体情况和要求，选择合适规格和材质的锚杆，并采用优化的加固措施，以达到最佳的支护效果。

下面提供一些参考建议：1. 根据工程要求选择合适规格和材质的锚杆。

锚杆拉拔试验总结报告:锚索拉拔试验报告锚杆拉拔试验总结报告一、锚杆拉拔试验时间及参加人员时间：2022年4月24日参加人员：建设单位工程部人员、监理单位驻地工程师及试验室主任、项目部工程师及试验工程师、作业队施工人员。

二、试验目的锚杆拉拔力试验的目的是判定土层锚杆的可锚性，评价锚杆锚固系统的性能和锚杆的锚固力。

三、人员机械配备状况 1.人员组成管理人员1名，技术人员2名，质检人员1名，施工作业人员3名。

2.施工机具配备见下表。

投入的主要施工机具工程名称序号设备名称型号与规格数量机械状态十字型锚杆 1 钻孔机千米钻1XX 良好 2 空压机奈克9m³1XX 良好 3 注浆机4MP 1XX 良好 4 锚杆拉力计ML-200B型1个良好 5 钢垫板40cm*40cm*2.5cm 1块良好四、试验段施工预备及工艺 1.搭设钻孔机作业平XX，作业平XX按设计孔位角度搭设，倾斜角度误差不大于1°。

2.原材料选择〔1〕锚杆材料选用Φ25螺纹钢。

〔2〕注浆材料：水泥选用P.O42.5一般硅酸盐水泥，细骨料应选用粒径小于2mm的中细砂,采纳符合要求的水质，不得使用污水，不得使用PH值小于4的酸性水,砂浆强度等级M35。

3.钻孔〔1〕锚杆孔直径90mm,孔深12m及15m。

4.杆体的组装与安放〔1〕按设计要求制作锚杆，为使杆体处于钻孔中心，应在锚杆杆件上安设定中架(对中定位支架间距50cm)。

〔2〕安放锚杆时，应防止杆体扭曲、压弯，注浆管随锚杆一同放入孔内，管端距孔底为50-100mm，杆体放入角度与钻孔倾角保持一致，安好后使杆体始终处于钻孔中心。

5.注浆〔1〕注浆材料应依据设计要求确定，选用1:1 水泥砂浆。

〔2〕浆液应搅拌匀称，过筛，随搅随用，浆液应在初凝前用完，注浆管路应常常保持畅通。

〔3〕常压注浆采纳砂浆泵将浆液经压浆管输送至孔底，再由孔底返出孔口，待孔口溢出浆液或排气管停止排气时，可停止注浆。

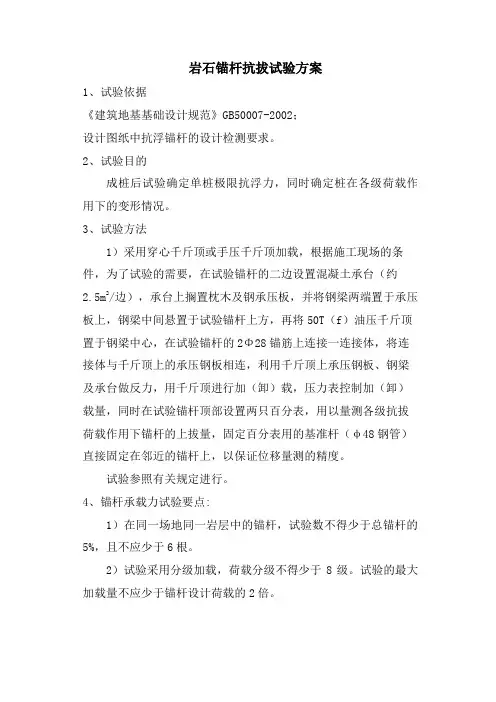

岩石锚杆抗拔试验方案1、试验依据《建筑地基基础设计规范》GB50007-2002；设计图纸中抗浮锚杆的设计检测要求。

2、试验目的成桩后试验确定单桩极限抗浮力，同时确定桩在各级荷载作用下的变形情况。

3、试验方法1）采用穿心千斤顶或手压千斤顶加载，根据施工现场的条件，为了试验的需要，在试验锚杆的二边设置混凝土承台（约2.5m2/边），承台上搁置枕木及钢承压板，并将钢梁两端置于承压板上，钢梁中间悬置于试验锚杆上方，再将50T（f）油压千斤顶置于钢梁中心，在试验锚杆的2Φ28锚筋上连接一连接体，将连接体与千斤顶上的承压钢板相连，利用千斤顶上承压钢板、钢梁及承台做反力，用千斤顶进行加（卸）载，压力表控制加（卸）载量，同时在试验锚杆顶部设置两只百分表，用以量测各级抗拔荷载作用下锚杆的上拔量，固定百分表用的基准杆（φ48钢管）直接固定在邻近的锚杆上，以保证位移量测的精度。

试验参照有关规定进行。

4、锚杆承载力试验要点:1）在同一场地同一岩层中的锚杆，试验数不得少于总锚杆的5%，且不应少于6根。

2）试验采用分级加载，荷载分级不得少于8级。

试验的最大加载量不应少于锚杆设计荷载的2倍。

3）每级荷载施加完毕后，应立即测读位移量。

以后每间隔5min测读一次。

连续4次测读出的锚杆拔升值均小于 0.01mm 时，认为在该级荷载下的位移已达到稳定状态，可继续施加下一级上拔荷载。

5、试验的终止加载条件当试验出现下列情况之一时，即可终止加载。

1）锚杆拔升量持续增长，且在1小时时间范围内未出现稳定的迹象；2）新增加的上拔力无法施加，或者施加后无法使上拔力保持稳定；3）锚杆的钢筋已被拔断，或者锚杆锚筋被拔出。

4）验收试验，累计加载量等于或超过设计荷载的2倍。

6、试验成果1）.确定各试点极限承载力及其在各级荷载作用下桩顶的沉降变形情况。

2）.各试点在各级荷载作用下的变形数据表,以及U-δ曲线图，δ-lgt曲线图等。

7、试验前准备工作(1)成桩龄期应确保达到休止期（28天）。
