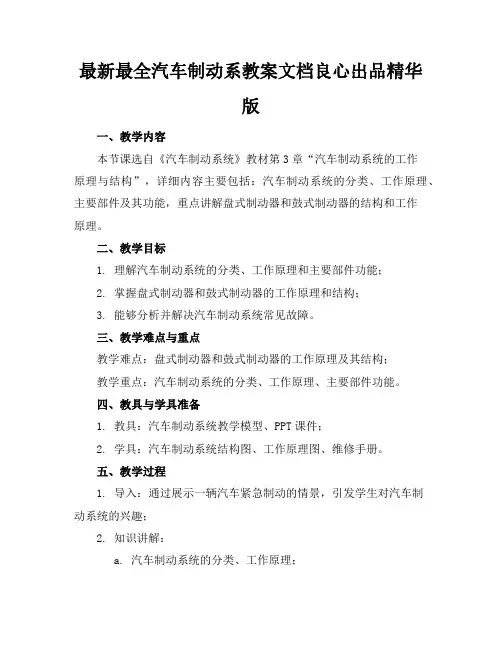

最新最全汽车制动系教案文档良心出品精华版一、教学内容本节课选自《汽车制动系统》教材第3章“汽车制动系统的工作原理与结构”，详细内容主要包括：汽车制动系统的分类、工作原理、主要部件及其功能，重点讲解盘式制动器和鼓式制动器的结构和工作原理。
二、教学目标1. 理解汽车制动系统的分类、工作原理和主要部件功能；2. 掌握盘式制动器和鼓式制动器的工作原理和结构；3. 能够分析并解决汽车制动系统常见故障。
三、教学难点与重点教学难点：盘式制动器和鼓式制动器的工作原理及其结构；教学重点：汽车制动系统的分类、工作原理、主要部件功能。
四、教具与学具准备1. 教具：汽车制动系统教学模型、PPT课件；2. 学具：汽车制动系统结构图、工作原理图、维修手册。
五、教学过程1. 导入：通过展示一辆汽车紧急制动的情景，引发学生对汽车制动系统的兴趣；2. 知识讲解：a. 汽车制动系统的分类、工作原理；b. 盘式制动器和鼓式制动器的结构、工作原理；c. 汽车制动系统主要部件功能；3. 例题讲解：分析并解决一个实际汽车制动系统故障案例；4. 随堂练习：让学生根据所学知识，分析并解决汽车制动系统常见故障；六、板书设计1. 汽车制动系统分类、工作原理；2. 盘式制动器、鼓式制动器结构和工作原理；3. 汽车制动系统主要部件功能；4. 故障案例分析及解决方案。
七、作业设计a. 某汽车制动踏板行程过长；b. 某汽车制动效果不良；2. 答案：见附件。
八、课后反思及拓展延伸2. 拓展延伸：鼓励学生深入了解汽车制动系统的最新技术，如电子制动系统、车辆稳定性控制系统等，提高学生对汽车制动技术的认知。
重点和难点解析1. 教学内容的难点与重点；2. 教学过程中的例题讲解；3. 作业设计中的故障分析题目及答案；4. 课后反思及拓展延伸。
一、教学内容的难点与重点解析（1）难点解析：盘式制动器和鼓式制动器的工作原理及其结构盘式制动器：讲解其利用刹车片与刹车盘摩擦产生制动力的原理，以及刹车盘、刹车片、刹车卡钳等主要部件的结构和功能；鼓式制动器：阐述其利用刹车鼓与刹车蹄摩擦产生制动力的原理，以及刹车鼓、刹车蹄、复位弹簧等主要部件的结构和功能。

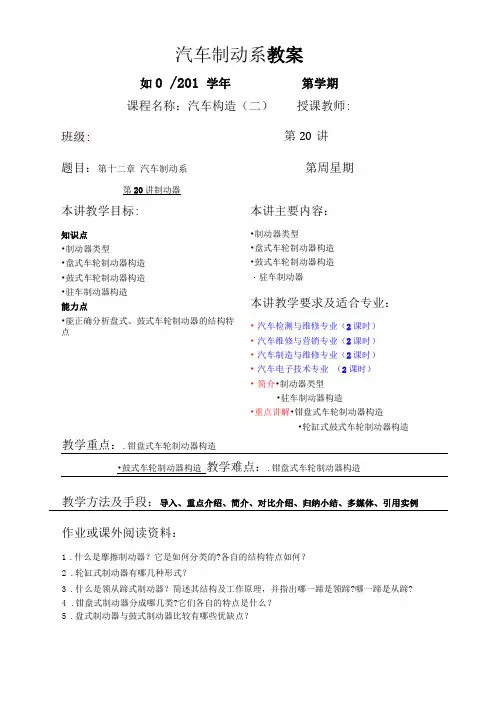

汽车制动系教案如0 /201 学年第学期课程名称：汽车构造（二）授课教师:第20讲题目：第十二章汽车制动系第20讲制动器本讲教学目标:知识点•制动器类型•盘式车轮制动器构造•鼓式车轮制动器构造•驻车制动器构造能力点•能正确分析盘式、鼓式车轮制动器的结构特点第周星期本讲主要内容：•制动器类型•盘式车轮制动器构造•鼓式车轮制动器构造・驻车制动器本讲教学要求及适合专业：•汽车检测与维修专业（2课时）•汽车维修与营销专业（2课时）•汽车制造与维修专业（2课时）•汽车电子技术专业（2课时）•简介•制动器类型•驻车制动器构造•重点讲解•钳盘式车轮制动器构造•轮缸式鼓式车轮制动器构造教学重点：.钳盘式车轮制动器构造•鼓式车轮制动器构造教学难点：.钳盘式车轮制动器构造教学方法及手段：导入、重点介绍、简介、对比介绍、归纳小结、多媒体、引用实例作业或课外阅读资料：1.什么是摩擦制动器？它是如何分类的?各自的结构特点如何？2.轮缸式制动器有哪几种形式？3.什么是领从蹄式制动器？简述其结构及工作原理，并指出哪一蹄是领蹄?哪一蹄是从蹄?4.钳盘式制动器分成哪几类?它们各自的特点是什么？5.盘式制动器与鼓式制动器比较有哪些优缺点？班级:不同专业本章内容比较:•汽车检测与维修专业（2简要介绍•制动器类型•驻车制动器构造重点讲解•钳盘式车轮制动器构造•轮缸式鼓式车轮制动器构造（1）领从蹄式制动器：一种非平衡制动器1）结构：•制动蹄促动装置为一双活塞轮缸，制动蹄在弹簧拉力作用下与轮缸活塞靠紧，前蹄磨损严重，多比后蹄加工时长。
•在制动鼓正、反向旋转时，有一领蹄（张开时旋转向与鼓旋转方向相同）和一从蹄（相反）•当汽车倒驶，制动鼓反转，原领蹄变成从蹄，而原从蹄则变成领蹄。
•在制动鼓正向旋转和反向旋转时，都有一个领蹄和一个从蹄的制动器即称为领从蹄式制动器。
2）工作原理•如下图，制动时两活塞施加的促动力相等。
制动时，领蹄和从蹄在促动力F的作用下，分别绕各自的支承点旋转到紧压在制动鼓上。
