长虹液晶电视故障维修与判断(图)液晶电视电路由厂家自制信号板、自制电源板、屏逆变器、屏驱动板构成。
下图为构成示意图及组件信号控制关系。
·电源板：受主信号板MCU控制，向主板提供+5V-1、+12V（最新12、15机芯改为24V）、+24V三组电压。
·信号处理电路：处理各种视频信号成为LVDS信号，产生各控制信号，完成音频信号处理等。
·屏驱动板：由信号处理板控制提供工作电压，LVDS信号经处理后驱动LCD 屏显像。
·屏逆变器：由电源板通过信号处理板提供工作供电，信号板MCU 控制开关状态，输出交变电流驱动灯管发光。
整个机器的电路板由这四大部分构成，各组件只有简单的逻辑控制关系。
在组件级维修判断上，只需要将MCU 对电源组件、MCU 对逆变压器组件、MCU 对上屏电压的控制关系及相关组件故障判断条件搞清，就能够准确的判断出是那部分电路引起的故障。
1、MCU对电源板开机控制过程：·LP06机芯：PW113 / U16（54）脚高电平，通过插座J15（7）脚送至电源组件。
·LS08机芯：GM1501/U700（AD7）脚低电平，经QP2（NPN管）倒相，QP2 C极为高电平，经插座JP1（1）脚送入电源板控制电源输出正常工作电压。
·LS09 机芯：PIC16F72/U31（23）脚低电平，经Q18（NPN 管）倒相，Q18 C极为高电平，经插座JP19（1）脚送入电源板控制电源输出正常工作电压。
·LS10机芯：M502/U800（31）脚低电平，经Q200（NPN管）倒相，Q200 C极为高电平，经插座JP204（1）脚送入电源板控制电源输出正常工作电压。
·LS12机芯：MST9X88L/U9（120）脚低电平，经Q30（NPN管）倒相，Q30 C极为高电平，经插座J901（1）脚送入电源板控制电源输出正常工作电压。

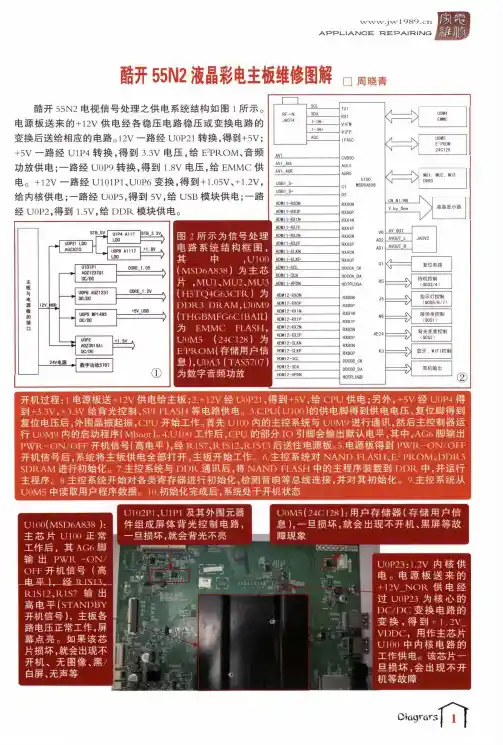

w w w .jw A P P L -I A J S I C E T R E P A I T R I T S I G酷开55N 2液晶彩电主板维修图解□周晓青酷开55N 2电视信号处理之供电系统结构如图1所示。
电源板送来的+12V 供电经各稳压电路稳压或变换电路的变换后送给相应的电路。
12V —路经U 0P 21转换，得到+5V ; +5V —路经U 1P 4转换，得到3.3V 电压，给E ^R O M 、音频 功放供电;一路经U 0P 9转换，得到1.8V 电压，给E M M C 供 电。
+12V —路经 U 101P 1、U 0P 6 变换，得到+1.05V 、+1.2V , 给内核供电;一路经U 0P 5,得到5V ,给USB 模块供电;一路 经U 0P 2,得到1.5V ,给D D R 模块供电。
D i a g r a r s液晶显示器HRJK MU2. MU3 DDR3U0M4EMMCU0M5E ;P R 0M24C128OFF 开机信号（局电平），经R 1S I 3、 R 1S 12、R 1S 7 输出 高电平（STANDBY开机信号），主板各 路电压正常工作，屏 幕点亮。
如果该芯 片损坏，就会出现不 开机、无图像、黑/ 白屏、无声等IU 102P U U 1PI 及其外围元器 件组成屏体背光控制电路,土心片■—旦损坏，就会背光不亮U (>M 5(24CI 28):用户存储器（存储用户信息 旦损坏，就会出现不开机、黑屏等故^ rat ■< •.i *- ar . ；( ^I養綱_卜■ U 0P 23:1.2V 内核供..电。
电源板送来的 J ■ +12V_NOR 供电经 C . _过U 0P 23为核心的1XVIX :变换电路的 变换，得到+ 1.2V _ V 1)D C ,用作主芯片 1 中内核电路的 工作供电。
该芯片一 旦损坏，会出现不开 机等故障开机过程：〗.电源板送+12V 供电给主板;2.+12V 经U 0P 21,得到+5V ,给C PU 供电；另外，+5V 经UUP 4得 到+3.3V ,+3.3V 给背光控制、S P I FLASH 等电路供电。

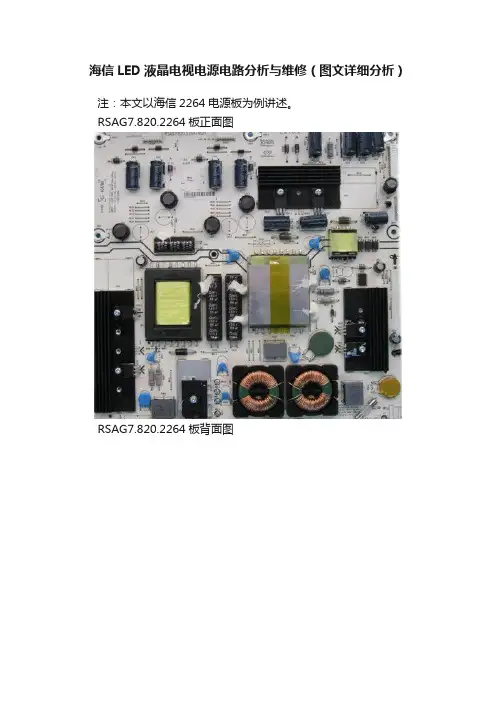

海信LED液晶电视电源电路分析与维修（图文详细分析）注：本文以海信2264电源板为例讲述。
RSAG7.820.2264板正面图RSAG7.820.2264板背面图图1、电源整体方框图示一、电源输入、滤波、整流部分电路:220V电压经过保险管F802,压敏电阻RV801过压保护,进入由L807、C802、C803、C804、L806等组成的进线抗干扰电路.滤除高频干扰信号后的交流电压通过VB801、C807、C808整流滤波后,得到一个300V左右的脉动直流电压.图2、进线抗干扰、整流滤波部分图示图3、电源输入、滤波、整流电路部分原理图示二、待机5VS电路:图4、5VS电压形成部分方框图示表一 N831 STR-A6059H引脚功能1、待机5VS的形成原理：本机5V待机电压由N831和外围元器件组成,PFC端电压通过开关变压器T901的初级绕组1-3端加到N831的第7脚和第8脚(MOS 管的D极.启动电流输入端)N831开始工作.T901各个绕组产生感应电压.4端和5端绕组感应电压经过R837限流VD832整流C835滤波后,为N831第5脚提供20V直流工作电压.20V电压另外经过待机控制信号PS-ON控制三极管V832控制光耦和V916控制后为PFC电路N810的第8脚供电.2、5V的稳压电路：T901次级绕组经过VD833整流,C838、L831、C839组成的T型滤波器滤波后,形成5VS电压.5V稳压电路由取样电阻R843、R842、R841及N903,光耦N832组成.当5V电压升高时,分压后的电压加到N903的R端,经内部放大后使K端电压降低,光耦N832导通增强,N831的第4脚反馈控制端电压降低,经内部电路处理后,控制内部MOS管激励脉冲变窄,使5VS降到正常值.3、5V的欠压和过流保护电路：N831的第1脚是内电路MOS管源极通过外接电阻R831接地,也是内电路的过流检测端,电流大时起到保护作用.N831的第2脚是掉电欠压检测输入端,电阻R897、R899、R823、R901组成市电电压检测电路,电阻R900和R901组成20V电压掉电检测,当负载加重或者其他原因引起20V电压下降时,电阻R900和R901的分压也随之下降,当降到电路设计的阈值时,电路保护,停止工作.图5、稳压取样回路部分图示图6、市电检测及20V掉电检测部分图示图7、5V待机部分电路原理图示三、待机控制、功率因数校正PFC电路：图8、功率因数校正PFC部分图示表二 N810 NCP33262引脚功能1、PFC的形成：本机的PFC电路由储能电感L811,PFC整流管VD812,N810(NCP33262)及其外围元件组成.当主机发出开机信号后VCC经过R815限流VZ812稳压,C814、C816滤除杂波加到N801的第8脚后,经内部电路给软启动脚第2脚外接电容充电,电平升高后PFC 电路进入工作状态,将整流后的300V电压变换为整机所需380V的PFC 电压.2、PFC详细工作过程：N810的第7脚输出斩波激励脉冲经过灌流电路加到斩波管V811、V810的G极,在激励信号的正半周激励脉冲分别经过R895、VD816、R820、VD815加到两只MOS管的G极,使V811、V810导通.在激励信号的负半周,脉冲经过R836和R821加到V805、V806的B极,V805、V806导通,MOS管的G极电压快速释放,斩波管截止.VZ814和VZ811是斩波管G极过压保护二极管.R1034、R902两只电阻的作用是在关机时泄放掉MOS管G-S间的电压.经过电阻R811、R812、R813、R814分压得到正弦波取样电压进入到N810第3脚,用于校正第7脚输出脉冲波形.由于此电源工作在DCM状态,储能电感L811次级绕组11-13端感应的电压经R816和R868分压后为N810第5脚提供过零检测信号,控制PFC电路内部斩波信号的开启和关断.2、PFC电压的稳压：电阻R826、R827、R828、R805、R829、R830组成PFC电压取样反馈电路,分压后的取样电压送到N810的第1脚,经内部误差放大电路比较后,调整第7脚激励脉冲的输出占空比,控制斩波管的导通时间,以达到稳定PFC电压的目的.3、PFC的过流保护：电阻R849、RR825为PFC电路过流检测电阻.如果出现电源负载异常过重时,MOS管过大的电流流经R825、R849、R825、R849上的压降就会升高,升高的电压经过R823加到N810的第4脚,N810停止工作,起到保护作用.4、PFC市电欠压保护：N810的第2脚是软启动端,该脚外接三极管V804接市电欠压保护电路,当市电电压过低时,由R1028、R1032、R1026、R1030组成的市电电压分压取样电压ER电压为低电平,V804导通,4脚电平为低电平芯片停止工作.图9、待机控制电路部分图示图10、PFC取样反馈电路部分图示图11、市电输入检测部分图示图12、PFC电路部分电原理图示四、100V直流形成电路：图13、NCP1396部分图示图14、100V、12V直流形成部分图示220V交流经过整流滤波,进行功率因数校正后得到400V左右的直流电压送入由N802(NCP1396)组成的DC-DC变换电路.PFC电压经过R874、R875、R876、R877分压后送入N802第5脚进行欠压检测,经运算放大输出跨导电流.开机同时第12脚得到VCC1供电,软启动电路工作,内部控制器对频率、驱动定时等设置进行检测,正常后输出振荡频率.第4脚外接定时电阻R880;第2脚外接频率钳位电阻R878,电阻大小可以改变频率范围;第7脚为死区时间控制,可以从150ns到1us之间改变.第1脚外接软启动电容C855;第6脚为稳压反馈取样输入;第8脚和第9脚分别为故障检测脚.当N802的第12脚得到供电,第5脚的欠压检测信号也正常时,N802开始正常工作.VCC1加在N802第12脚的同时,VCC1经过VD839,R885供给倍压脚第16脚,C864为倍压电容,经过倍压后的电压为195V左右.从第11输出的低端驱动脉冲通过拉电流电阻R860送入V840的G级,VD837、R859为灌电流电路.第15脚输出的高端驱动脉冲通过拉电流电阻R857送入V839的G级,VD836、R856为灌电流电路.当V839导通时,400V的VB电压流过V839的D-S级及T902绕组、C865形成回路,在T902绕组形成下正上负的电动势,次级绕组得到的感应电压,经过VD853、C848整流滤波后得到100V直流电压,为LED驱动电路提供工作电压.次级另一路绕组经过R835、VD838、VD854、C854、C860、整流滤波后得到12V电压给主板伴音部分提供工作电压.次级另一绕组经过VD852、C851、C852、C853整流滤波后得到12V电压.同理,当V840导通,V839截止时,在T902初级绕组形成上正下负的感应电动势耦合给次级.由R863、R864、R865、R832、R869、N842组成的取样反馈电路通过光耦N840控制N802第6脚,使其次级输出的各路电压得到稳定,由C866、R867组成取样补偿电路。
液晶电视故障维修目前市场上的液晶电视从10″到55″大约有十多种规格。
同一规格的液晶电视又会因功能和电路结构的不同形成多种型号。
国内外主要彩电生产厂家长虹、海信、TCL、创维、康佳、索尼、东芝、松下、LG、三星生产的液晶电视均已形成不同的系列。
液晶电视电路均采用模块化结构。
模块化是指将其中某部分或某几部分电路设计在一个电路板上。
液晶电视通常由信号处理板、AV 板、按键板、液晶屏、适配器或内置电源、DVD等组成。
首先看看液晶电视内部板块连接图：故障排除方法：图像类故障，基本上可以这样判断：a、如果故障与信号源有关（例如TV状态下出现；AV状态下不出现），则首先怀疑主芯片以前的部分；b、如果对所有图像及OSD屏显都异常，则怀疑LVDS信号以后部分（包括LVDS线路和TCON部分）；c、特别的，如果屏幕出现竖线、竖带、或左右半屏异常，基本上是TCON部分的RSDS线附近的问题。
黑屏或白屏问题：a、首先也需要判断故障在开关电源、信号处理部分还是TCON部分。
b、有条件的可以通过测量连接信号处理部分和TCON部分之间的LVDS信号，来判断故障范围，如果正常，则怀疑后端的TCON部分；如果不正常，则检查前面的信号处理部分。
对于TCON部分检查，主要检查：关键点电压、RSDS线连接性。
故障具体分析：整机无电，显示黑屏液晶电视电源板输出一般为待机5V,数字板12V,背光板用24V。
如果出现三无故障时首先检查5V是否正常，如果不正常应检查待机电源电路，5V正常则检查数字板是否输出开机高电平，无高电平输出一般为数字板不良。
数字板有开机电平而无24V 12V 可以判断为电源板故障。
此时可以将电源拆下来单独修理。
维修方法:在24V或12V输出端接24V或12V汽车灯泡作假负载，在开机脚和5V间加470-1K电阻模拟开机，有输出，故障出在驱动板或高压板。
仍然没有24V 12V电压输出，故障出在液晶电源，测量大电容的电压是否为390V（无PFC功率因数电路的为300V）来判断这部分电路是否有故障。
康佳LED55R5500型液晶彩电住板35017679)维修图解(上)□曹弘骏该机型主板编号为35017679,电路板上主芯片为MSD6A800(N501),外挂存储器有MX25L16O5(N506 FLASH)以及复位块N515(IMP810或N206产生复位信号，电路中N515、N206只能使用之一)、两块(DDR)H5TQ1G83DFR-PBC(N502、N503)缓存器、NAND FLASH存储器MT29F2G08ABA(N516)JNAND存储器(N510)、DTV接收处理ATBM8859(N102)及调谐器TDA18273(NH0)、伴音功放MSH9010(N202)等部件实现整机音频、图像信号数字及格式转换处理。
另外，此电路板上还设计有开关电源电路及背光灯恒流控制电路。
电源部分釆用的集成块有PFC校正块FAN7930(NF903),5VSTB形成开关调整块FSL206MR(NB905),12V、24V两电压形成块UW9O2(FSFR1700)。
灯电流恒流控制块主要部件有N701(AP3041)、N702(IW7018)等。
图1是此主板上5VSTB及12V电压分布图。
PFC校正电路NF903(FAN7930):⑧脚供电，来自VB901c极(12V),⑦脚输出驱动接VF903栅极,④脚为VF9O3S极连接电阻RF913上建立电压(不低于().8V)经RF925接入端，限制PFC电路工作最大电流。
①脚为PFC误差电压输入端(超过2.6V时OVP保护)，外接由RF9l)8、RF917、RF918、RF923、RF<)24组成的分压电路。
⑤脚接储能电感LF9O2次级端，作为过零检测信号输入端(1.5V)o(3脚为IC内误差放大器输出端，外接RC网络，误差信号在此脚建立电压以补偿误差放大器。
KDY为PFC电路正常工作输出为控制主芯片启动供电，正常时因RF919上拉⑧脚供电而呈高电平状态PFC电路中电容CF919、CF920两端电压不足38(IV 时，整机可能岀现自动关机、不开机、背光灯闪等现象，主查FAN793O①脚外PFC取|1■图像正常,TV、AV等伴音不正常：1.用耳机听声音也不正常，围绕主芯片检查，特别是查主芯片的R3、R4脚外接电容C558、C559及电感L5O3,最后重新刷新软件排除故障。
液晶电视花屏维修实例图解前⾔：液晶（平板）电视机已经进⼊千家万户，传统CRT已经销声匿迹。
随着技术的⽇新⽉异发展，电视机模块化越来越⾼，⽽液晶显⽰屏作为液晶电视的核⼼部件，也是故障多发地，本⽂主要讲解液晶（平板）电视机各种花屏故障实例图，供⼴⼤⽹友参考对照（仅作维修参考⽤，不能作为维修的唯⼀判断依据）。
图1、海信TLM3201液晶电视机满屏⼲扰线（液晶屏损坏）图2、索尼KDL-46EX700液晶电视图像异常（数据出错，恢复原⼚数据后故障修复）图3、TCL LCD32K73液晶电视有纹理线（液晶屏损坏）图4、三星液晶电视LA37R81BA图像异常，有失焦现象（故障原因：逻辑板损坏，更换逻辑板后故障修复）图5、长虹LT3212液晶电视图象出现严重异常（故障原因：屏参不对，重新调整屏参后⼀切正常）图6、海信TLM22V68液晶电视图象出现倒影（故障原因：液晶屏损坏）图7、三星液晶电视机逻辑板损坏故障图图8、TCL液晶电视对⽐度⾼于45时，图象出现⾊斑（⾊块）情况（故障原因：逻辑板损坏）图9、创维47L20HW液晶电视图像异常（故障原因：屏线接触不良）图10、LG 42LC2R-TH满屏垂直⼲扰（故障原因：DDR与主芯⽚之间排阻脱焊）图11、长虹LT32876液晶电视图像异常（故障原因：屏参错了，原本是三星屏，屏参却是LG 屏）图12、三星PS42S5H液晶屏有格栅类似的图像异常（故障解决⽅法：Y板和两块Y缓冲⼀起更换后正常）图13、TCL L26M61图像拉丝（故障原因：屏线接触不良）图14、长虹PT32600等离⼦电视⾊彩差（故障原因：Y板坏）图15、海信TLM3233N 屏幕左半侧有竖线（故障原因：屏损坏）图16、液晶电视左侧图像异常（故障原因：逻辑板损坏）图17、液晶电视有垂直点状⼲扰，菜单字符缺笔画（故障原因：故障在CPU与DDR之间的数据通信上）图18、LG 32LC45液晶电视图像异常，整体偏蓝⾊（故障原因：逻辑板损坏）图19、海信TLM3201有不规则竖线和横线⼲扰（故障原因：屏坏了）图20、三星液晶电视图象整体偏红⾊（故障原因：逻辑板坏）图21、TCL液晶电视图像有不规则雪花点类似的⼲扰（故障原因：逻辑板损坏）图22、创维等离⼦电视32P95MB图像右侧有竖线（故障原因：屏坏了，与屏相连的COF排线烧断了⼀组）图23、三星LA46A550P1R液晶屏图像异常（故障原因：屏线接触不良）。
TCL液晶电视逻辑板的原理与维修方案——图解一、逻辑板概述T-CON板，即我们常说的逻辑板，它的结构框图如图1所示，它又被称为中控板、解压板、解码板，是液晶屏显示视频图像信号的关键部件，英语为Timer-Control（时序控制器），缩写为T-CON。
液晶屏驱动电路的供电系统，主要产生四路驱动电路所需的电压，见图1所示。
（1 ）VDD：一般为3.3V，用于逻辑板集成块的供电；（2 ）VGL：屏TFT薄膜开关MOS管的关断电压，一般为一5V、VGL电压产生电路原理图如图2所示；（3）VGH：屏TFT的开通电压，一般为20V～35V、VGH电压产生电路原理图如图3所示；（4）VDA：屏数据驱动电压，一般为14V～20V，由伽马校正电路产生灰阶电压，灰阶电压约有14路不同的阶梯电压；（5）Vcom：屏公共电极电压（伽马校正电压最大值的1/2）。
不同的屏VGL、VGH电压值不同，它们的产生电路如图4所示（VGL的产生电路为UP1的⑧、⑩、14脚，VGH的产生电路为UP1的11、13、24脚）。
以上任一电压出现问题，都会出现不同的图像故障，是故障多发部位。
逻辑板的工作条件如下：（1）从数字板传输过来的LVDS信号（包括：RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号）；（2）格式脚，控制电压符号是：SELLVDS或LVDS OPTION、格式控制电压为高、低电平；（3）屏供电多为12V或5V，现在屏多数是12V，如是全高清屏全部是12V供电。
逻辑板的作用：把主板电路送来的LVDS信号转换为供液晶屏显示的栅极驱动信号及源极驱动信号，完成LVDS到MINILVDS的转换输出，同时输出Source/Gate Drive：所需的各种控制时序。
具体就是把主板送来的LVDS信号经过转换，产生向“栅极驱动电路”及“源极驱动电路”提供为进一步转换需要的各种控制信号（STV、CKV、STH、CKH、POL）及图像数据信号（RSDS）。
海信液晶电视故障维修实例(图)1、机型：TLM4237故障现象：不定时无图有音检修过程：由于此故障现象为不定时出现--无图有音，首先用万用表测量电源板的电压检测点，例如：+5V、+12V，+24V。
当测量到背光电源电压+24V 时，出现电压不稳定现象，反复试验了几次，有时开机能启动（屏亮），有时又不能启动。
将背光电源板的插子拔掉，看是否负载电路存在问题，接着再测量+24V 端，此时电压依旧不稳定，由此可判定故障在电源板上。
开机测量B+PFC 电压为380V 左右，正常；测量+24V 电压时，表现为18～24V 不稳定，明显不正常。
测量电源厚膜集成电路NE003（STR-6769）的＃4 脚（启动供电脚），电压正常应为16～18V，出现故障时，此脚电压在10～16V 之间摆动几次后，就变为10V左右，+24V 表现为抖动。
最后经过一番检测，查得故障原因为：吸收电路的电容容量减小，使得+24V 开机出现不稳定现象，更换电容CE023（6800P/2KV）后，故障排除。
（见下图）2、机型：TF2919H故障现象：不定时黑屏检修过程：根据故障现象已检查并替代过集成电路N201（TMPA8859-5）和高频头A101（TDQ-3H3—HS—1），开机试机将黑背景关掉，故障出现时为暗淡的雪花，有断续的声音，怀疑存在虚焊的地方。
打开机壳，故障出现时用手按动大板故障即可恢复，看来大板确实存在虚焊的地方，找来台灯，将线路板照了遍也没有发现虚焊、板断的地方，右手按压大板的任何位置故障都有变化。
静下心来仔细分析，故障为暗淡的雪花有伴音，有暗淡的雪花应该为中放电路部分的问题，而有伴音的话似乎又说明中放电路是正常的。
仔细检查，发现当按到电容C811 的负端时，屏幕的雪花明显变亮，看来问题就在此处。
仔细观察，C811 的正极元件腿根本就没有穿过线路板，应该就是假焊。
为了证实问题，用电容跨在C811 处，电视机即恢复正常，证实了我的想法。

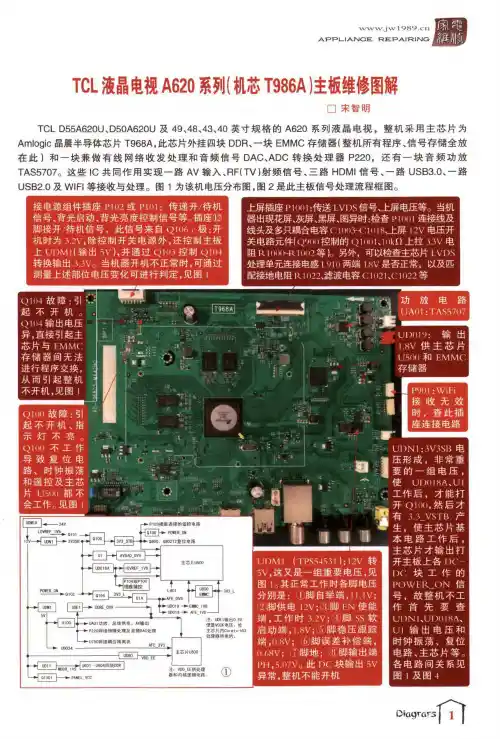

w a v w.j w I989.c nA P P L-I A T M C E REPAIRINGTCL液晶电视A620系列(机芯T986A)主板维修图解□宋智明TCL D55A620U、D50A620U及49、48、43、40英寸规格的A620系列液晶电视，整机采用主芯片为 A m l o g i c晶晨半导体芯片T968A,此芯片外挂四块DDR、_块E M M C存储器（整机所有程序、信号存储全放 在此）和一块兼做有线网络收发处理和音频信号DAC、A D C转换处理器P220,还有一块音频功放 TAS5707。
这些1C共同作用实现一路A V输入、RF(TV)射频信号、三路HDMI信号、一路USB3.0、一路 USB2.0及W FI等接收与处理。
图1为该机电压分布图，图2是此主板信号处理流程框图。
接电源组件插座P102或1M01:传递开/待机 信号、背光启动、背光亮度控制信号等。
插座⑫脚接开/待机信号，此信号来自Q H i f i c极:开 机时为3.2V,除控制开关电源外，还控制主板 上U D M1(输出5V),并通过Q103控制Q104 转换输出3.3V。
当机器开机不正常时,可通过 测量上述部位电压变化可进行判定，见图IQ1U4故障：引：二:起不开机。
Q104输出电压异，直接引起主芯片与EMMC:存储器间无法进行程序交换，从而引起整机5不开机，见图1^上屏插座丨>1〇〇丨:传送L V I)S信号、上屏电压等。
当机 器出现花屏、灰屏、黑屏、图异时:检查1>1_连接线及 线头及多只耦合电容CluaVClIHS、上屏12V电压开 关电路元件(Q900控制的QlOOUOkil上拉33V电阻R1()00-R丨002等)。
另外，可以检查主芯片LVDS 处理单元连接电感L>)1n两端1.KV是否正常，以及匹 配接地电阻1(川22、滤波电容（:川21'C:1022等^f.1^ ..◎功.i"功放电路UA Ol：TASS707注：V D O_E E供处理B和内核逻辑电路.①UDMl(TPS54531 ):12V 转5V,这又是一组重要电压，见图1。

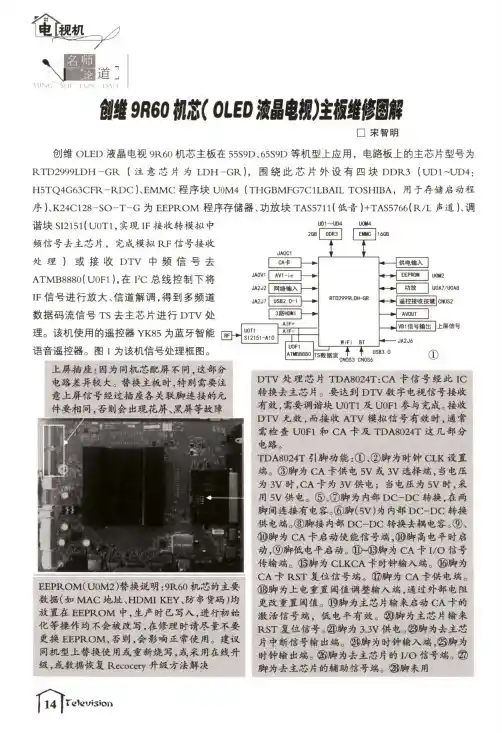

% 獅J i a道：M I N G ''"S H I L U N D A Om 9R 6〇m ( 〇l e dm m m m m□宋智明创维O L E D 液晶电视9R 60机芯主板在55S 9D 、65S 9D 等机型上应用，电路板上的主芯片型号为R T D 2999LDH -GR (注意芯片为LDH -G R ),围绕此芯片外设有四块D D R 3 (U D 1 ~U D 4: H 5T Q 4G 63CFR -RDC}、E M M C 程序块 U 0M 4 (THGBMFG 7C 1LBAIL TOSHIBA ,用于存储启动程序）、K 24C 128-SO -T-G 为 EEPROM 程序存储器、功放块 TAS 5711(低音）+TAS 5766(R/L 声道）、调 谐块S I 2151 (U 0T 1,实现IF 接收转模拟中 频信号去主芯片，完成模拟R F 信号接收 处理）或接收D T V 中频信号去A TMB 8880(U 0F 1 ),在I t 总线控制下将 IF 信号进行放大、信道解调，得到多频道数据码流信号T S 去主芯片进行D T V 处 理。
该机使用的遥控器YK 85为蓝牙智能@语音遥控器。
图1为该机信号处理框图。
D T V 处理芯片TDA 8024T : C A 卡信号经此1C转换去主芯片。
要达到D T V 数字电视信号接收有效，需要调谐块U 0T 1及U 0F 1参与完成。
接收 D T V 无效，而接收A T V 模拟信号有效时，通常 需检查U 0F 1和C A 卡及TDA 8024T 这几部分 电路。
TDA 8024T 引脚功能：①、②脚为时钟C L K 设置 端。
③脚为C A 卡供电5V 或3V 选择端，当电压 为3V 时,C A 卡为3V 供电；当电压为5V 时，采 用5V 供电。
⑤、⑦脚为内部D C -D C 转换，在两 脚间连接有电容。
V260B1-C01 配机芯有：8K60MAX1518包括一个高性能升压调节器、两个线性稳压控制器以及大电流运算放大器，用于有源矩阵薄膜晶体管（TFT ）液晶显示器（LCD ）。
器件还包括一个逻辑控制、具有可调节延时的高压开关。
V315B3-C01 配机芯有8M19TPS65161的20、21、22：电源输入Vin; 此IC 与外围电配合可产生几路电压：VGH ：23V V AAP ：13.5V VGL ：负5V VDA ： VON ： VOFF ： VLOGIC ：3.3V 等32寸奇美屏驱动板（屏供电12V ）V320B1-C03 配机芯有：8M10FP5138：电源管理芯片，升压、降压、升降压转换IC ，驱动能力强，可以很好的提供LCD 屏正负偏设计方案，各组电压输出稳定，还可以适用于7—12寸LED 液晶屏背光升压垣流驱动。
有短路保护、开路保护、软启动功能，工作电压1.8—15V ，工作电流5.5mA 。
1脚：FB 反馈 2脚：SCP 保护/软启动 3脚：VCC 供电 4脚：CTL 控制 5脚：OUT 输出 6脚：GND 地 7脚：OSC 振荡 8脚：COMP 补偿V296W1-C1，X7 配机芯有：8TG5V296W1-C1逻辑板电路主要有三大部分组成：1.由U4（CM2651B-KQ ）为核心的时序与逻辑控制电路，主要功能是将串行的LVDS 信号变成并行的控制信号，用于薄腊晶体管的控制或驱动；2.由U7—U11（HX8904TA 、HX8904SA ）为核心的伽玛放大电路，主要是将伽玛信号进行适当的放大，控制薄膜晶体管，实现画面对比度的调整；3.由UP1（FA3269A V ）为核心的DC-DC 变换电路，主是是将主板送来的5V 供电变成VGH （20V ）、VDA （15V ）、VGL （—5V ）、V5V （5V ）、VDD （3.3V ）等等，用于屏驱动供电，此逻辑板损坏的最多的地方就是这部分，易损坏元件为UP1、QP5、DP3、UP2、RP37、LP2电感等等。
图解创维40E3500型液晶电视主板维修□周晓庆5)1)4(OZ568):恒流驱动芯片，一旦损坏，就会出现背光不亮、黑屏等故障现象等U6P1(AOZ3015)：12V转+5VSB变换芯片，一旦损坏，就会出现不开机、黑屏等故障现象等UOM1(24032):用户存储器(存储用户信息)，一旦损坏，就会出现不开机、黑屏等故障。
检查时可断开U0M1⑤、⑥脚外R()M5、R0M6来判定T0D1：开关变压器，一旦损坏，就会出现不开机或带负载能力差等故障现象U0T1(MXL661)：高频电路处理芯片，一旦损坏，会二出现TV无信号U0P9(AOZ3015): +12V_NO1<转VDD_1V1变换芯昏，一旦损坏，就会出现不开机等故障现象Q0D1(JCS12N65T):动率开关MOS 管，一旦损坏，就会出现不开机等故障U0D1(NCP1251):高度集成的PWM控制芯片，一旦损坏，就会出现不开机等故障现象U1(Hi3751 AV32O)主芯片，一旦损坏,就会出现不开机、无图像、黑/白屏、无声等故障。
不开机最为常见，检修方法：1.检查供电U()l>4输出3.3VSB、X0R［、K2是否虚接或开路。
2.检测Q0S7b 极应有从低到高的电平变化。
3.检测U0P10输出的1.5V经RD17~ RD22分压形成的0.75V是否正常。
4.检查KD7-KD9是否正常U0M9：EMMC存储Mboot 程序)，一旦损坏，启动程序就会烧录不正常；如果与主芯片间通讯有故障会导致不开机，此时检查主芯片与其通讯通道上R1M9、R2M()~R2M9、R1M()~ R1M8、R1M10等TNQJ1(PSF2447):隔离变压器，一旦损坏，就会岀现网络连接不上或者网络连接异常等故障现象U1AO(TPA314(>):音频功放，一旦损坏，就会出现无声音或声音失真或不开机等故障现象。
检修方法：1.检测①脚是否为低电平。
2.拔掉③、⑫脚外接电路中Q1A()、Q1A2,若伴音恢复则检查关机静音电路和U1相关引脚电路。
夏普液晶DPS-304BP电源板工作原理与维修图解
夏普液晶电视机采用了DPS-304BP-2、DPS-304BP型、DPS-304BP-1型等三个型号，电源板外观看来大同小异，代换时一定要看清型号，本文着重介绍DPS-304BP-2；广泛应用于LCD-46A63、LCD-46F63、LCD-46GX3、46U64、42GX3等大屏系列机芯中。
翰出功率达250W、输出功耗为SA，所以易出故障。
该机电源部分由两块板组成，由于功耗大，EMI防护与渝波电路单独制作了一块电路板，这样滤波效果更好，电源滤波电路更能承受高压谐波的冲击。
说是进口机型，其实都由中国电源厂家代工生产，与传统电源没有什么太大区别，都由主电路和副电路构成，同样用继电器来控制开戍机；所不同的是输出的电压组数较多。
一组68V电源为高压背光板供电。
液晶电视维修图解
背光灯不亮，用手电筒照摄可看到屏幕照常在显示图像
这也说明液晶面板没有坏，那么也就为修理工作提供了必要条件
拆掉背光之液晶面板
这时如果迎着光看，则依然可以看到画面上之内容
补充：对于液晶电视或液晶显示器，液晶屏幕之故障多数时候是由背光部件引起之，而背光部件之故障又通常是由背光之供电模块引起之，
本文介绍之这款产品也正是如此。
因为已经超过了保修期限（面板保修一年），所以如果返厂修理就需要支出3700元之检修费用。
这个价位让用户有些难以接受，况且也几乎知道了问题之症结所在
第一步：把外壳之螺丝全部拧下，“衣服”也就自然脱落了
第二步：将红圈中之连线拔掉，为分离面板铲清障碍
图片上之文字介绍有些凌乱，我们为您作了如下整理：
注：图中之“Inverter”即背光灯之供电模块
4个红圈
代表4个螺丝位，它们的作用是将金属背板紧固在液晶面板上。
16个蓝圈
代表16个螺丝位，作用是固定面板四周之金属边框，如果要更换背光灯，就需要将这里之螺丝全部拧下。
黄色区域
为背光等供电模块的位置。
将液晶面板与背板翻过来
图片上之文字之大意为：供电模块几乎是液晶电视发热量最大之部件，但它之散热工作却作之不是很到位，可以看到，在各处预留之散热孔孔距有些过于密集，不知道是否是为了遏制电磁辐射才这样设计之。
而最右侧之区域就是故障之元凶——背光灯之供电模块
近看供电模块
（沿着下边缘有8组电源，说明该产品采用了16灯管之设计）
通常屏幕不亮时，换掉供电模块就可解决问题，但前提是你需要知道究竟是灯管之问题还是供电之问题。
而我们看到之这款产品只使用了一年多，灯管出问题之概率很低，因此供电模块就有可能是罪魁祸首了。
从这两副图片可以看到，有一只背光灯管没有亮
液晶电视在开启后，如果判断出有任何之灯管没有处于工作状态，那么就会切断整个背光系统之供电，因此也就导致了黑屏情况之发生。
而明基这款产品之故障根源也正在于此。
在下面，就要一步一步地解决故障了。
把边框拆下，我们就将看到液晶面板之灯管部分了
此前我们在拆解液晶显示器之时候，当拆到面板就宣布了拆解工作之结束。
因为再继续下去就该轮到背光源了，而这一工作面板工厂会在没有尘之环境下进行，否则就容易将灰尘带进液晶面板内部，从而影响最终之显示效果。
而此时选择了义没有反顾地拆下去
两侧各有一排精密之排线，将它们逐一取下便完成了液晶面板与背光源之分离工作。
翻过来，终于看到灯管了
资料图片：折断了之灯管
灯管十分细长，它之直径大约在3毫米左右，因此也格外脆弱，如果操作不小心它就很有可能会被折断。
左侧类似半透明之薄膜其实是偏光板、导光片等部件，它们之作用为将灯管投射过来之光线“打散”，以均匀地传递给液晶面板。
这就是那根不亮之灯管（第四根）
它看上去与其它灯管并没有异样，而且两端已经用绝缘胶封死，因此也没有法确认是否是由接触不良引起之故障。
戴上绝缘手套，查找是不是与灯管相关之电路出了问题
灯管重新点亮了
当触碰第四根灯管之电路时，灯管便可点亮，只是会一闪一闪之，那么很有可能是接触不良。
用电烙铁对电路做出一番修整补焊
此时灯管没有论怎样拍打都不会出现闪烁之情况
这也说明接触不良之故障已经完全被解除
下面就需要将液晶电视之各个部件组装起来
大功告成！这台液晶电视又恢复如初了。
