多用电表的使用 经典练习题含答案

第十一章电路及其应用1L5实验：练习使用多用电表一、单选题：L下列有关多用电表的欧姆挡说法正确的是()A.欧姆挡的刻度是均匀的B.欧姆挡的“零刻线”位于刻度盘右侧C.欧姆挡由挡换至“X1”挡后不需要重新欧姆调零D.欧姆挡可直接测出连接在电路中的电阻的阻值答案B解析欧姆挡的刻度是不均匀的，右侧疏，左侧密，故A错误：欧姆挡的“零刻线”位于刻度盘右侧，故B 正确：欧姆挡由“xlO”挡换至“X广挡后必须进行欧姆调零，故C错误：为了防止其他电阻的影响，利用欧姆挡测电阻时必须将电阻与电路断开，故D错误.2.多用电表使用时，将红表笔插入正(+)插孔，黑表笔插入负(一)插孔，用该表测直流电压、测电阻器电阻或测二极管的正反向电阻时，下列说法正确的是()A.测电压时，电流从红表笔流出多用电表，测电阻时，电流从红表笔流入多用电表B.测电压时，电流从红表笔流入多用电表，测电阻时，电流从红表笔流出多用电表C.选择欧姆挡“xlO”挡并调零后，将两表笔与待测电阻相连，发现电表指针偏转角度太大，则应换用挡，调零后再测D.选择欧姆挡的适当挡位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的反向电阻答案C解析不论是测电压还是测电阻，电流均从红表笔流入多用电表，A、B选项错误：测电阻时，发现电表指针偏转角度太大，说明电阻小，应该换小量程的挡位，故C选项正确：选择欧姆挡的适当挡位并调零后，将黑表笔接二极管的正极，红表笔接二极管的负极，可以测得二极管的正向电阻，D选项错误.3.晶体二极管是电子电路中的常用元件，用多用电表欧姆档可粗略测量它的好坏.如图所示，是用多用电表欧姆档(xlO Q)测试三只二极管的示意图，由图可知哪个图中的二极管是好的，哪端为它的正极，正确的是 ()A,甲,a B.乙,〃C.丙,b D,乙,b【解析】晶体二极管的正向电阻很小，而反向电阻很大.由甲、乙、丙测量结果可知，乙图二极管是好的，a端为正极，故B正确.【答案】B4.用多用电表探测图所示黑箱发现：用直流电压档测量，E、G两点间和尸、G两点间均有电压，E、F两点间无电压：用欧姆档测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（与电表内部电源的负极相连）接下点，阻值很小，但反接阻值很大.那么，该黑箱内元件的接法可能是下图中（）G t 七A B C D【解析】黑表笔接E点，红表笔接尸点，电阻很小，此时二极管导通，电源电流从黑表笔流出，通过二极管从红表笔流进，电流方向从E到凡故B正确.【答案】B二、多选题5.结合图7,关于多用电表的使用，下列说法正确的有（）甲乙A.甲图中用多用电表直流电压挡测量的是电源的路端电压，表笔接法正确B.甲图中用多用电表直流电压挡测量的是小灯泡两端的电压，表笔接法错误C.乙图中用多用电表电阻挡测量的是二极管的正向电阻D.乙图中用多用电表电阻挡测量的是二极管的反向电阻答案BC解析题图中中用多用电表直流电压挡测量的是小灯泡两端的电压，电流从黑表笔流出，从红表笔流入，所以表笔接法错误，故A错误，B正确：电流从黑表笔流出，从红表笔流入，所以题图乙中用多用电表电阻挡测量的是二极管的正向电阻，故C正确，D错误.6.下列说法中正确的是（）A.欧姆表的每一档测量范围都是。

(时间: 60分钟)1. 甲、乙两同学使用多用电表欧姆挡测同一个电阻时, 他们都把选择开关旋到“×100”挡, 并能正确操作. 他们发现指针偏角太小, 于是甲把选择开关旋到“×1 k”挡, 乙把选择开关旋到“×10”挡, 但乙重新调零, 而甲没有重新调零. 则以下说法正确的是()A. 甲选挡错误, 而操作正确B. 乙选挡正确, 而操作错误C. 甲选挡错误, 操作也错误D．乙选挡错误, 而操作正确答案 D解析在使用多用电表的欧姆挡时一定要先进行欧姆调零, 再测量；同时为了减小误差, 要尽量使指针指在中间刻度附近, 即要合理地选择倍率挡位.2. 用多用电表的欧姆挡(×1 kΩ)检验性能良好的晶体二极管, 发现多用电表的指针向右偏转的角度很小, 这说明()A. 二极管加有正向电压, 故测得电阻很小B．二极管加有反向电压, 故测得电阻很大C. 此时红表笔接的是二极管的正极D. 此时红表笔接的是二极管的负极答案BC3. 关于多用电表表面上的刻度线, 下列说法中正确的是()A．直流电流刻度线和直流电压刻度线都是均匀的, 可以共用一个刻度盘B. 电阻刻度是不均匀的C. 电阻刻度上的零刻度与直流电流的最大刻度线相对应D. 电阻刻度上的零刻度与直流电流的最大刻度线不对应答案ABC解析多用表中, 直流电流和电压刻度是均匀的, 但电阻刻度不均匀, A.B选项正确；电阻零刻度对应Ig.电阻∞刻度线对应I＝0, 故C选项正确.4．如图2124所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时, 表针指示如图所示, 则：图2124(1)所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104 Ω的电阻, 为了使测量结果比较精确, 应选用的欧姆挡是________(选填“×10”、“×100”或“×1 k”).(2)用此多用电表进行测量, 当选用量程为50 mA的电流挡测量电流时, 表针指于图示位置, 则所测电流为________ mA；当选用量程为250 mA的电流挡测量电流时, 表针指于图示位置, 则所测电流为________ mA.(3)当选用量程为10 V的电压挡测量电压时, 表针也指于图示位置, 则所测电压为________ V.答案(1)1.5×103×1 k(2)30.8(30.7～30.9都正确)154(3)6.2解析(1)欧姆表读数: 对应最上一行刻度值为15, 倍率为“×100”, 读数为1.5×103 Ω；测2.0×104 Ω电阻时应选“×1 k”的欧姆挡.(2)选50 mA直流电流挡, 则每一大格表示10 mA, 每一小格表示1 mA, 测量的精确度为1 mA, 应估读到0.1 mA(此时为估读), 指针对应的读数为30.8 mA；选择量程为250 mA的电流挡, 则每一大格表示50 mA, 每一小格表示5 mA, 测量的精确度为5 mA, 应估读到1 mA(此时为估读), 指针对应的读数为154 mA.(3)选择10 V电压挡, 则每一大格表示2 V, 每一小格表示0.2 V, 测量的精确度为0.2 V, 应估读到0.1 V(此时应为估读), 指针对应的读数为6.2 V.5．用多用电表的欧姆挡测量一未知电阻的阻值, 若将选择倍率的旋钮拨至“×100 Ω”的挡时, 测量时指针停在刻度盘0 Ω附近处, 为了提高测量的精确度, 有下列可供选择的步骤:A. 将两根表笔短接B. 将选择开关拨至“×1 kΩ”挡C. 将选择开关拨至“×10 Ω”挡D. 将两根表笔分别接触待测电阻的两端, 记下读数E．调节调零电阻, 使指针停在0 Ω刻度线上F. 将选择开关拨至交流电压最高挡上将上述步骤中必要的步骤选出来, 这些必要步骤的合理顺序是________(填写步骤的代号)；若操作正确, 上述D步骤中, 指针偏转情况如图2125所示, 则此未知电阻的阻值是Rx＝________.图2125答案CAEDF160 Ω6. 在练习使用多用电表的实验中(1)某同学连接的电路如图2126所示图2126①若旋转选择开关, 使尖端对准直流电流挡, 此时测得的是通过________的电流；②若断开电路中的电键, 旋转选择开关使其尖端对准欧姆挡, 此时测得的是__________的电阻；③若旋转选择开关, 使尖端对准直流电压挡, 闭合电键, 并将滑动变阻器的滑片移至最左端, 此时测得的是__________两端的电压.(2)在使用多用电表的欧姆挡测量电阻时, 若()A. 双手捏住两表笔金属杆, 测量值将偏大B. 测量时发现指针偏离中央刻度过大, 则必须减小倍率, 重新调零后再进行测量C. 选择“×10”倍率测量时发现指针位于20与30正中间, 则测量值小于25 ΩD．欧姆表内的电池使用时间太长, 虽然完成调零, 但测量值将略偏大答案(1)①R1②R1和R2串联③R2(或电源的路端电压)(2)D解析(1)①当多用电表选择开关尖端对准直流电流挡时, 电流表与R1串联, 此时电流表测得的是通过R1的电流.②切断电路, 选择开关尖端对准欧姆挡时, 测得的是R1和R2的串联总电阻.③选择开关尖端对准直流电压挡, 闭合开关, 且滑动变阻器的滑片移至最左端时, 电阻R1被短路, 此时多用电表示数等于电阻R2两端的电压, 也等于电源的路端电压.(2)双手捏住两表笔金属杆时, 测量值为被测电阻与人体电阻的并联阻值, 应偏小, A错误；测量时指针若向左偏离中央刻度过大, 应增大倍率, B错误；选择开关对应“×10”倍率时, 指针位于20与30正中间时, 测量值应小于250 Ω, C错误；电池用时间太久, 电动势减小, 虽然完成调零, 但中值电阻偏小, 测量时读数将比真实值偏大, D正确．图21277. 用如图2127所示的多用电表测量电阻, 要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量:(1)旋动部件________, 使指针对准电表的“0”刻线．(2)将K旋转到电阻挡“×100”的位置.(3)将插入“＋”、“－”插孔的表笔短接, 旋动部件______. 使指针对准电阻的________(选填“0刻线”或“∞刻线”).(4)将两表笔分别与待测电阻相接, 发现指针偏转角度过小．为了得到比较准确的测量结果, 请从下列选项中挑出合理的步骤, 并按________的顺序进行操作, 再完成读数测量．A. 将K旋转到电阻挡“×1 k”的位置B. 将K旋转到电阻挡“×10”的位置C. 将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接, 旋动合适部件, 对电表进行校准答案(1)S(3)T0刻线(4)ADC解析用多用电表测量电阻时, 在测量之前就要观察指针是否在零刻度线上, 若指针不在零刻度线上, 用螺丝刀小心旋动指针定位螺丝S, 使指针对准电流的“0刻线”. 然后旋动选择开关K, 选择量程, 再将两表笔短接, 调整调零电阻的旋钮T, 使指针对准满偏刻度(即电阻的“0刻线”), 接下来才能将两表笔的金属部分分别与被测电阻的两根引线相接, 测量被测电阻的阻值. 若在测量过程中, 发现指针偏转角度过小, 表明被测的电阻阻值很大, 这时要换用更高倍率的挡位, 例如, 本题就要从“×100”挡位更换到“×.k”挡位.图21288. 如图2128所示, 电路中有三根导线, 其中一根是断的, 电源、电阻R1.R2及另外两根导线是好的. 为了查出断导线, 某学生想先用多用电表的红表笔连接在电源的正极a, 再将黑表笔连接在电阻R1的b端和R2的c端, 并观察多用电表指针的示数. 下列选项中符合操作规程的是()A. 直流10 V挡B. 直流0.5 A挡C. 直流2.5 V挡D. 欧姆挡答案 A解析因为被检测的电路为含电源电路, 所以选用欧姆挡一定不行. 由于电路中电源电动势为6 V, 所以选用直流2.5 V挡也不安全. 估测电路中电流的最大值可能为Im＝＝ A＝1.2 A, 所以选用直流0.5 A挡也不对, 只能选用直流10 V挡. 故正确答案为A.图21299. 如图2129所示为一电路板示意图, a、b、c、d为接线柱, a、d与220 V的交流电源连接, ab 间、cd间分别连接一个电阻, 现发现电路中没有电流, 为检查电路故障, 用一多用电表的交流电压表分别测得b、d两点以及a、c两点间的电压均为220 V, 由此可知()A. ab间电路通, cd间电路不通B. ab间电路不通, bc间电路通C. ab间电路通, bc间电路不通D．bc间电路不通, cd间电路通答案 C解析测量ac时电压为220 V, 说明abc这一段电路某点断路, 测bd时电压为220 V, 说明bcd间某点断路, 显然, 这两种情况综合的结果便是bc断路. 故选C.图2121010. 如图21210所示的电路中, 1.2.3.4.5.6为连接点的标号. 在开关闭合后, 发现小灯泡不亮. 现用多用电表检查电路故障, 需要检测的有: 电源、开关、小灯泡、3根导线以及电路中的各连接点.(1)为了检测小灯泡以及3根导线, 在连接点1.2已接好的情况下, 应当选用多用电表的________挡. 在连接点1.2同时断开的情况下, 应当选用多用电表的________挡.(2)在开关闭合情况下, 若测得5、6两点间的电压接近电源的电动势, 则表明__________________可能有故障.(3)将小灯泡拆离电路, 写出用多用电表检测该小灯泡是否有故障的具体步骤．答案(1)电压欧姆(2)开关或连接点5.6(3)①调到欧姆挡②将红黑表笔相接, 检查欧姆挡能否正常工作；③测量小灯泡的电阻. 如果电阻无穷大, 表明小灯泡有故障.解析(1)当连接点1.2已接好时, 电路中已有电压存在, 故需用电压挡来检测电路. 当连接点1.2同时断开时, 电路中没有电源提供电压, 要检测电路故障, 只有通过测各段电路的电阻是否异常, 故采用欧姆挡.(2)当电路中两点间有电压时, 这表明在此两点之外的电路与电源两极是连通的. 当测出两点间电压等于电源电压而又确定电路故障是断路引起时, 就可以确定断路位置在此两点之间.11．在黑箱内有一由四个阻值相同的电阻构成的串、并联电路, 黑箱面板上有三个接线柱1、2和3.用欧姆表测得1、2接线柱之间的电阻为1 Ω, 2、3接线柱之间的电阻为1.5 Ω, 1、3接线柱之间的电阻为2.5 Ω.(1)在虚线框中画出黑箱中的电阻连接方式；(2)如果将1.3接线用导线连接起来, 1.2接线柱之间的电阻为________Ω.答案(1)见解析(2)0.6解析(1)三次测量电阻不同, 三个接线柱里电阻连接肯定不是对称关系, 电阻连接方式如图所示, 每个电阻为1 Ω.(2)如果将1、3接线柱用导线连接起来, 1、2接线柱之间的电阻可等效为1 Ω电阻和1.5 Ω电阻并联, 阻值为0.6 Ω.。

第1页 共14页 第2页 共14页2023-2024学年高二上物理：11.5实验：练习使用多用电表一．选择题（共6小题）1．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA ，内阻R g ＝100Ω，调零电阻的最大值R 0＝50k Ω，电池电动势E ＝1.5V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．100ΩB ．1k ΩC ．10k ΩD ．100k Ω2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ） ①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小。

A ．①③B ．①④C ．②③D ．②④3．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E 、G 两点间和F 、G 两点间均有电压，E 、F 两点间无电压；用欧姆表测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大．那么该黑箱内元件的接法可能是选项图中的（ ）A ．B ．C ．4．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻完好。

现要求用多用电表对该电路的故障进行探究，一同学将两表笔正确地插入插孔后，将红表笔接触图中的a 点，然后黑表笔分别接触b 、c 两点。

已知电源的电压为U ＝6V ，两个定值电阻的阻值分别为R 1＝100Ω、R 2＝5Ω。

为了能完成上述操作应选择的合理挡位是（ ）A ．直流电压挡10VB ．直流电流挡0.5AC ．直流电压挡5VD ．欧姆挡5．如图所示，把一个量程为5mA 的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V ，内阻为10Ω。

经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（ ）A ．60ΩB ．150ΩC ．300ΩD ．600Ω6．关于指针式多用电表的使用，下列说法正确的是（ ）A ．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡B ．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧C ．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻D ．测电流时，电流从红表笔流入多用电表，黑表笔流出 二．多选题（共3小题）。

六、多用电表的使用1.电流表1G 的量程为0~5 mA ，内阻为290 Ω，把它改装成如图所示的一个多量程多用电表，电流、电压和电阻的测量都各有两个量程.当开关S 接到1或2位置时为电流挡，其中小量程为0~10 mA ，大量程为0~100 mA.（1）关于此多用电表，下列说法不正确的是________.A.开关S 接到位置4时是欧姆挡B.开关S 接到位置6时是电压挡C.开关S 接到位置5时的量程比接到位置6时的量程大D.A 表笔为红表笔，B 表笔为黑表笔（2）开关S 接位置________（填“1”或“2”）时是电流挡的小量程，图中电阻1R =________Ω，2R =________Ω.（3）已知图中的电源E '的电动势为9 V ，当把开关S 接到位置4，短接A B 、进行欧姆调零后，此欧姆挡的内阻为________Ω，现用该挡测一未知电阻阻值，指针偏转到电流表G 2.图（a ）为简易多用电表的电路图.电源E 为直流电源；1234R R R R 、、、和5R 是定值电阻；表头G 的满偏电流为5 mA ，内阻为20 Ω；虚线方框为换挡开关；A 端和B 端分别与两表笔相连该多用电表共有5个挡位，分别为直流电压5 V 挡和10 V 挡，直流电流10 mA 挡和25 mA 挡，欧姆“×10”挡.（1）多用电表的B端应与_______（填“红”或“黑”）色表笔相连接.（2）若换挡开关与3相连，测量中，表盘指针稳定时如图（b）所示，则其读数为_______.（3）若要使用直流电压5 V挡，则换挡开关应与_______相连（填“1”“2”“3”“4”或“5”）.（4）若换挡开关与1相连，则表头G满偏时，流经A端和B端的电流为_______mA.R的阻值，测量过程如下：3.某实验小组利用现有实验仪器测电阻x（1）先用多用电表粗测其阻值：该小组选择“×100”挡，用正确的操作步骤测量时，发现指针偏转角度太大，为了较准确地进行测量，应该选择倍率________（填“×1 k”“×10”）挡，并重新进行欧姆调零，正确操作并读数，此时刻度盘上的指针位置如图甲所示，测量值为________Ω。

2020高考物理实验专题：练习使用多用电表（含答案）1.如图为简单欧姆表原理示意图，其中电流表的满偏电流I g＝，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，300 μＡ电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色，按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x为________kΩ。

若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x，其测量结果与原结果相比将__________(填“变大”“变小”或“不变”)。

答案红5变大2.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。

请根据下列步骤完成电阻测量：(1)旋动部件__________，使指针对准电流的“0”刻线。

(2)将K旋转到电阻挡“×100”的位置。

(3)将插入“＋”“－”插孔的表笔短接，旋动部件______，使指针对准电阻的__________(填“0刻线”或“∞刻线”)。

(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小。

为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按__________的顺序进行操作，再完成读数测量。

(填选项字母) A．将K旋转到电阻挡“× 1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准答案(1)S(3)T0刻线(4)ADC3.图甲为某同学组装完成的简易多用电表的电路图。

图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μＡ，内阻为480 Ω。

虚线方框内为换挡开关，A端和B端分别与两表笔相连。

该多用电表有5个挡位，5个挡位为：直流电压 1 V挡和5 V挡，直流电流 1mA挡和2.5 mA挡，欧姆×100 Ω挡。

专题60 练习使用多用电表专题导航目录常考点练习使用多用电表 (1)考点拓展练习 (5)常考点练习使用多用电【典例1】如图甲所示的黑箱中有三只相同的电学元件，小明使用多用电表对其进行探测。

（1）在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整如图2中多用电表的（选填“A”、“B”或“C“）。

（2）在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应（选填“短暂”或“持续”）接b，同时观察指针偏转情况。

（3）在判定黑箱中无电源后，将选择开关旋至“×1”挡，调节好多用电表，测量各接点间的阻值。

测量中发现，每对接点间正反向阻值均相等，测量记录如下表。

两表笔分别接a、b时，多用电表的示数如图乙所示。

请将记录表补充完整，并在黑箱图中画出一种可能的电路。

两表笔接的接点多用电表的示数a ，b Ω a ，c 10.0Ω b ，c15.0Ω【典例2】一多用电表的欧姆挡分为×1，×10，×100，×1k 共4个挡位。

某同学用该表测量阻值为1k Ω左右的电阻。

完成下列测量步骤中的填空。

（1）将选择开关置于 挡位。

（2）将红黑表笔短接，调整 使得 。

（3）测量电阻时，指针指示位置如图所示，该电阻的阻值为 k Ω。

（4）测量完成后，将选择开关旋转至OFF 挡位。

【技巧点拨】一．实验原理(1)欧姆表内部电路简化如图所示。

(2)根据闭合电路欧姆定律： ①当红、黑表笔短接时，I g ＝ER g ＋R ＋r；①当被测电阻R x 接在红、黑表笔两端时，I ＝ER g ＋R ＋r ＋R x ；①当I 中＝12I g 时，中值电阻R 中＝R g ＋R ＋r 。

二．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。

三．实验步骤(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程。

(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置。

实验：练习使用多用电表1.甲、乙两同学使用欧姆挡测同一个电阻时,他们都把选择开关旋到“×100”挡,并能正确操作,他们发现指针偏角太小,于是甲就把选择开关旋到“×1k”挡,乙把选择开关旋到“×10”挡,但乙重新调零,而甲没有重新调零,则以下说法正确的是()A.甲选挡错误,而操作正确B.乙选挡正确,而操作错误C.甲选挡错误,操作也错误D.乙选挡错误,而操作正确2.用多用电表欧姆挡测电阻时，下列说法正确的是()A.测量前必须欧姆调零，而且每测一次电阻都要重新调零B.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C.使用完毕应当拔出表笔，并把选择开关旋到OFF挡或交流电压最高挡D.选不同倍率时，指针越靠近右边误差越小3.如图所示为一个多量程多用电表的简化电路图.单刀多掷开关S可以与不同接点连接.下列说法正确的是()A.当S接1或2时为直流电流档,接1时量程较小B.当S接1或2时为直流电压档,接1时量程较大C.当S接3或4时为直流电流档,接3时量程较大D.当S接5或6时为直流电压档,接5时量程较小4.用多用电表测量阻值约为2000 的电阻,要完成下列操作:①观察指针位置,读出电阻阻值②将两表笔直接接触,进行调零③把两表笔与电阻两端接触④将选择开关扳到欧姆挡“×100”处⑤将选择开关旋到交流电压最高挡上述操作顺序正确的应是()A.①②③④⑤B.④③②①⑤C.④②③①⑤D.②④③①⑤5.如图所示,用多用电表测量直流电压U和测电阻R时,则()A.前者电流从红表笔流入多用电表,后者电流从红表笔流出多用电表B.两者电流均从红表笔流入多用电表C.两者电流均从红表笔流出多用电表D.前者电流从红表笔流出多用电表,后者电流从红表笔流入多用电表6.如图所示,虚线框内为多用电表欧姆挡的内部电路,a.b为电表面板上的表笔插孔。

下列说法正确的是（）A.a孔插黑表笔B.用“100⨯”挡⨯Ω”挡测量时指针指在0Ω附近,应换用“1kΩC.若更换倍率测量电阻时必须要重新进行欧姆调零D.要测量电路中某电阻的阻值,必须将该电阻与其他元件断开7.使用欧姆表时，欧姆调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是（）A.这个电阻值很小B.这个电阻值很大C.为了电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量D.为了电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量8.下图为一简易多用电表的内部电路原理图，其中G为灵敏电流计，S为单刀多掷开关(功能键)，表内直流电源的电动势为E。

欧姆表的原理图21171．如图2117所示是把量程为3 mA 的电流表改装成欧姆表的结构示意图，其中电池电动势E ＝1.5 V ，改装后，原来电流表3 mA 刻度处的刻度值定为零位置，则2 mA 刻度处应标为________，1 mA 刻度处应标为________． 答案 250 Ω 1 000 Ω解析 因为R 内＝E I g ＝1.5 V3 mA ＝500 Ω，I 1＝E R 内＋R x 1，2 mA ＝ 1.5 V500 Ω＋R x 1，所以R x 1＝250 Ω.因为I 2＝E R 内＋R x 2，1 mA ＝ 1.5 V 500 Ω＋R x 2，所以R x 2＝1 000 Ω.多用电表的功能及使用图21182．如图2118所示，用多用电表测量直流电压U 和测电阻R ，若红表笔插入多用电表的正(＋)插孔，则( )A ．前者电流从红表笔流入多用电表，后者电流从红表笔流出多用电表B ．前者电流从红表笔流入多用电表，后者电流从红表笔流入多用电表C ．前者电流从红表笔流出多用电表，后者电流从红表笔流出多用电表D ．前者电流从红表笔流出多用电表，后者电流从红表笔流入多用电表 答案 B解析 题图中所示是多用电表的示意图，无论是测电压U 还是测电阻R ，电流都是从红表笔流入多用电表，从黑表笔流出多用电表，选项B 正确．(时间：60分钟)题组一 欧姆表的原理 1．下列说法中正确的是( )A ．欧姆表的每一挡测量范围都是0到∞B ．欧姆表只能用来粗略地测量电阻C ．用欧姆表测电阻，指针越接近刻度中央误差越大D ．用欧姆表测电阻，指针越靠近刻度右边误差越小 答案 AB解析 由于欧姆表刻度不均匀，只能对电阻粗略地进行测量．2．用欧姆表测一个电阻R 的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定( ) A ．R ＝150 Ω B ．R ＝1 500 ΩC ．1 000 Ω＜R ＜1 500 ΩD ．1 500 Ω＜R ＜2 000 Ω 答案 C解析 表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定1 000 Ω＜R ＜1 500 Ω，故选C.3．一个用满偏电流为3 mA 的电流表改装成的欧姆表，调零后用它测量500 Ω的标准电阻时，指针恰好指在刻度盘的正中间．如用它测量一个未知电阻时，指针指在1 mA 处，则被测电阻的阻值为( )A ．1 000 ΩB ．5 000 ΩC ．1 500 ΩD ．2 000 Ω 答案 A解析 本题主要考查对欧姆表的原理的理解．设欧姆表的内阻为R 内，由欧姆定律知：3×10－3A ＝E R 内，1.5×10－3 A ＝E R 内＋500 Ω，所以R 内＝500 Ω，E ＝1.5 V ，又1×10－3 A ＝E R 内＋R x，所以R x ＝1 000 Ω.图21194．如图2119是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R 的电阻时，指针偏转至满刻度4/5处．现用该表测一未知电阻，指针偏转到满刻度的1/5处，则该电阻的阻值为( ) A ．4R B ．5R C ．10R D ．16R 答案 D解析 当进行电阻调零时，根据闭合电路的欧姆定律，此时欧姆表满偏，即I g ＝ER 内，当测量电阻值为R 的电阻时，有4I g 5＝E R 内＋R ，设待测电阻阻值为R ′，则有I g 5＝ER 内＋R ′，联立各式解得R ′＝16R .故D 对．图211105．如图21110所示为一简单欧姆表原理示意图，其中电流表的满偏电流I g ＝300 μA ，内阻R g ＝100 Ω，可变电阻R 的最大阻值为10 kΩ，电池的电动势E ＝1.5 V ，内阻r ＝0.5 Ω，图中与接线柱A 相连的表笔颜色应是________色．按正确使用方法测量电阻R x 的阻值时，指针指在刻度盘的正中央，则R x ＝________ kΩ，若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述R x ，其测量结果与原结果相比将________(填“变大”、“变小”或“不变”)． 答案 红 5 变大解析 由I ＝E R g ＋R ＋r ＋R x 及I g ＝E R g ＋R ＋r ，且指针指中央，I ＝12I g ＝150 μA ，联立解得R x＝5 kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大． 题组二 多用电表的功能及使用6．下列关于多用电表电阻挡的说法中，正确的是( )A ．表盘刻度是不均匀的，从零刻度处开始，刻度值越大处，刻度越密B ．红表笔是与表内的电源的负极相连的C ．测电阻时，首先要把红、黑表笔短接进行调零，然后再去测电阻D ．为了减小误差，应尽量使指针指在中间刻度附近 答案 ABCD解析 由多用电表电阻挡的工作原理可知表盘刻度是不均匀的，且刻度值越大刻度越密；红表笔是与电表内部电源的负极相连的；在测量时一定要先进行电阻挡调零，再测量，同时为减小误差，要尽量使指针指在中间刻度附近．题组三综合应用图211117．如图21111所示，欧姆表刻度盘中，未使用时指针指A，两表笔短接时指针指B.若欧姆表的总内阻为24 Ω，C是A、B的中点，D是A、C的中点，则D点的刻度值为________ Ω.答案72解析由欧姆表原理：I g＝ER＋r＋R g，当指针指D点时，电流为满偏电流的14，则由I g4＝ER＋r＋R g＋R x′，得：R x′＝3R内＝72 Ω.8．实验室有下列器材：A．电流表(0～100 μA,1.5 kΩ)；B．电流表(0～1 mA,1 kΩ)；C．变阻器(0～300 Ω)；D．变阻器(0～800 Ω)；E．干电池(1.5 V，r＝0)；现要改装一只欧姆表，从上述备用器材中，电流表应选用________，变阻器应选用________，电源应选用________(填序号)．改装好的欧姆表中心刻度的阻值为________．答案B D E 1.5 kΩ解析若选用A电流表，需要变阻器的最小阻值为R＝EI g－1.5 kΩ＝13.5 kΩ.C、D两个变阻器都不能用，故不能选A电流表．若选用B电流表，需要变阻器的最小阻值为R＝EI g－1 kΩ＝0.5 kΩ＝500 Ω，D变阻器可以满足，故电流表选B，变阻器选D.由于只有一个电源，故电源选E.欧姆表中心刻度的阻值为R中＝R内＝EI g＝1.5 V1 mA＝1.5 kΩ.图211129．在如图21112所示的电路中，电源的电动势E＝1.5 V，内阻r＝0.5 Ω，电流表满偏电流I g ＝10 mA ，电流表电阻R g ＝7.5 Ω，A 、B 为接线柱．(1)用一根导线把A 、B 直接连起来，此时，应把可变电阻R 1调节为多少才能使电流表恰好达到满偏电流？(2)调至满偏后保持R 1的值不变，在A 、B 间接入一个150 Ω的定值电阻R 2，电流表指针指着多少刻度的位置？(3)如果把任意电阻R 接在A 、B 之间，电流表读数I 与R 的值有什么关系？ 答案 (1)142 Ω (2)5 mA (3)R ＝1.5 VI－150 Ω解析 (1)因电流表电阻R g 的值不能忽略，此时可以把电流表视为一个电阻来计算．由闭合电路欧姆定律，有I g ＝ER g ＋r ＋R 1从中解出可变电阻R 1的值R 1＝E I g －R g －r ＝(1.50.01－7.5－0.5) Ω＝142 Ω这表示，当两个接线柱直接连到一起，且表头指针恰好满偏时，可变电阻R 1的值需调节到142 Ω.(2)保持可变电阻R 1的值不变，把R 2＝150 Ω接在A 、B 之间，设这时电流表读数为I 2，由闭合电路欧姆定律得：I 2＝E R g ＋r ＋R 1＋R 2＝ 1.57.5＋0.5＋142＋150 A ＝0.005 A ＝5 mA这表示，接入R 2后，电流表指针指在“5 mA ”刻度的位置．(3)把任意电阻R 接到A 、B 之间、设电流表读数为I ，则I ＝ER g ＋r ＋R 1＋R代入数值后，得I ＝ 1.5 V150 Ω＋R解出R ＝1.5 VI －150 Ω.。

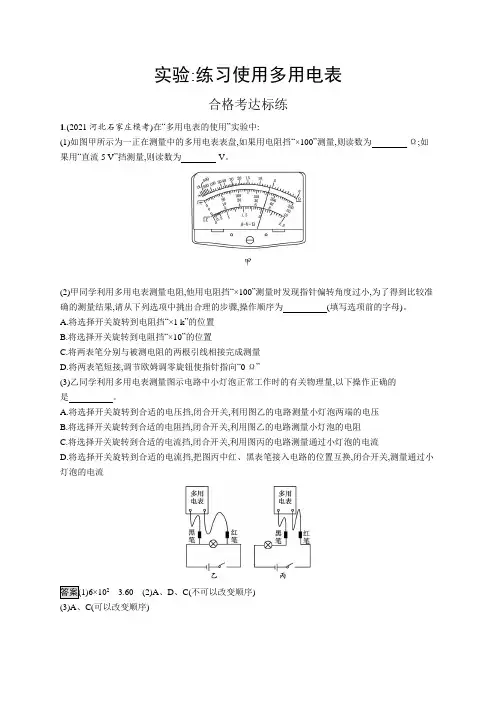

实验:练习使用多用电表合格考达标练1.(2021河北石家庄模考)在“多用电表的使用”实验中:(1)如图甲所示为一正在测量中的多用电表表盘,如果用电阻挡“×100”测量,则读数为Ω;如果用“直流5 V”挡测量,则读数为 V。

甲(2)甲同学利用多用电表测量电阻,他用电阻挡“×100”测量时发现指针偏转角度过小,为了得到比较准确的测量结果,请从下列选项中挑出合理的步骤,操作顺序为(填写选项前的字母)。

A.将选择开关旋转到电阻挡“×1 k”的位置B.将选择开关旋转到电阻挡“×10”的位置C.将两表笔分别与被测电阻的两根引线相接完成测量D.将两表笔短接,调节欧姆调零旋钮使指针指向“0 Ω”(3)乙同学利用多用电表测量图示电路中小灯泡正常工作时的有关物理量,以下操作正确的是。

A.将选择开关旋转到合适的电压挡,闭合开关,利用图乙的电路测量小灯泡两端的电压B.将选择开关旋转到合适的电阻挡,闭合开关,利用图乙的电路测量小灯泡的电阻C.将选择开关旋转到合适的电流挡,闭合开关,利用图丙的电路测量通过小灯泡的电流D.将选择开关旋转到合适的电流挡,把图丙中红、黑表笔接入电路的位置互换,闭合开关,测量通过小灯泡的电流1023.60(2)A、D、C(不可以改变顺序)(3)A、C(可以改变顺序)多用电表测电阻选取最上端的欧姆表刻度,根据挡位可知阻值为6×102Ω;测电压时,由于精度为0.1 V,需要估读一位,根据量程“50”的刻度可知电压为3.60 V。

(2)欧姆挡测电阻时指针偏转角度过小是由于挡位过小,需选取大挡位,进行欧姆调零后再测阻值,故顺序为A、D、C。

(3)多用电表一定是红表笔电流流入、黑表笔电流流出,图乙是测电压,图丙是测电流,表笔位置正确,故选项A、C正确,B、D错误。

2.利用多用电表测量电阻,主要步骤如下:(1)把红表笔插入插孔,黑表笔插入插孔。

(2)把选择开关旋至“×100”挡。
