道岔种类

道岔种类

道岔（turnout, switches and crossings）的种类很多,常用的有单开道岔、对称道岔、三开道岔及交分道岔四种。

1. 单开道岔单开道岔（simple turnout）的主线为直线，侧线由主线向左侧或右侧岔出（图1）。

它由转辙器、辙叉、护轨和连接部分组成。

单开道岔是线路连接中采用较多的一种道岔，约占各类道岔总数的90﹪以上。

为了提高单开道岔的过岔速度，除可采用辙叉号数较大的道岔外，还可采用活动心轨辙叉，以从根本上消灭有害空间。

活动心轨辙叉，以从根本上消灭有害空间。

活动心轨辙叉组成部分如图2所示。

图１单开道岔图２活动心轨单开道岔2. 对称道岔对称道岔（equilateral turnout）（图3）由主线向两侧分为两条线路，道岔个部件均按辙叉角平分线对称排列，两条连接线路的曲线半径相同，无直向或侧向之分，因此两侧线运行条件相同。

这种道岔具有增大导曲线半径的和缩短站场长度的优点。

因此，对称道岔一般可在调车场头部或尾部铺设也可在到达场、机务段好货场等处的线路上铺设。

必要时可将对称道岔与单开道岔混合使用。

3. 三开道岔三开道岔（three-way turnout）(图4)是当需要连接的线路较多，而地形又受到限制，不能在主线上连续铺设两个单开道岔时铺设的一种道岔。

三开道岔是将一个道岔纳入另一个道岔内构成的。

这种道岔的优点是长度较短。

缺点是尖轨削弱较多，转辙器使用寿命短，同时两普通辙叉在主线内侧无法设置护轨，机车车辆沿主线不能高速运行。

故这种道岔只有在地形允许以及需要尽量缩短线路连接长度的地方，如调车场的头部或尽头式车站内，连接机车走行线与相邻两到发线的连接处采用。

４.交分道岔交分道岔（slip switch）是将一个单开道岔纳入另一个道岔内构成的（图5）。

它起到了两个道岔的作用，且占地较短，特别是连接几条平行线路时，比单开道岔连接的长度缩短得更为显著（图6），而且列车通过时弯曲较少，走行平稳，速度可较高，瞭望条件也较好。

第七章铁路道岔ppt课件

第七章铁路道岔ppt课件

如果将复式交分道岔的X形的上面两点和下面两点分别连接起来，就是交叉渡线。它不仅能开通较多的方向，而且占地不多，所以经常在车站采用。
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
二、单开道岔构造
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
特种断面尖轨
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
常用的线路连接有各种类型的单式道岔和复式道岔；交叉有直交叉和菱形交叉；连接与交叉的组合有交分道岔
和交叉渡线等。
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
认识到了贫困户贫困的根本原因，才能开始对症下药，然后药到病除。近年来国家对扶贫工作高度重视，已经展开了“ 精准扶贫”项目
尖轨的长度随道岔号数和尖轨的型式不同而异。在我国铁路上，9号道岔的尖轨长度为6.25m，12号道岔直线型尖轨长度为7.7m，曲线型尖轨长度为11.3～11.5m，18号道岔的尖轨长度为12.5m。

轨道交通线路及轨道工程课件第3.4章道岔

轨道交通线路及轨道工程课件第3.4章道岔

2、尖轨动程：尖轨尖端非作用边与基本轨作
用边之间的拉开距离。
位置：在第一根转辙杆中心处直线尖轨142mm 曲线尖轨152mm
三、道岔导曲线支距
三、道岔导曲线支距
▪ 导曲线各点支距：
▪ 由于： ▪ 所以：
四、辙叉和护轨部分的间隔尺寸
1、辙叉咽喉轮缘槽宽 t1； 2、查照间隔 D1，D2； 3、护轨平直段轮缘槽宽 tg1； 4、辙叉翼轨平直段轮缘槽宽 tw； 5、有害空间 lH。
▪ 目前我国使用最多的12 号道岔，都是半切线型尖轨的转辙器
曲尖轨主要尺寸：曲尖轨长直股尖轨长基本轨前端长基本轨后端长尖轨尖端初始转辙角尖轨转辙角尖轨跟端支距
半切线型尖轨
▪ 其中：
道岔主要尺寸计算
▪ 以半切线型尖轨、直线辙叉为例，计算单开道岔的主要尺寸，如图所示。图中各参数的意义为：道岔号数 N 或辙叉角 α ，轨距 S ，轨缝 δ ，转辙角 β ，尖轨长 l0 及 l′0 ，跟端支距 y g，基本轨前长 q ，辙叉趾距 n ，辙叉跟距 m ，导曲线半径 R ，导曲线后插入直线长度K。
辙叉各部名称
叉心两侧作用边之间的夹角叫辙叉角 α 。辙叉心轨两个工作边的延长线的交点称为辙叉理论中心（理论尖端）。由于制造工艺的原因，实际上的叉心尖端有 6 ～10mm 的宽度，此处称为心轨的实际尖端。
道岔号数N
道岔号数 N 6
7
9
12
18
24
38
41
辙叉角 α 9°27′44″ 8°07′48″ 6°20′25″ 4°45′49″ 3°10′47″ 2°23′09″ 1°30′26.8″ 1°23′39.8″
5、有害空间 lH

第5章铁路道岔

第5章铁路道岔

19
20
21
(一) 基本轨
基本轨是用一根12.5m或25m标准断面的普通钢轨制成，主股为直线，侧股按转辙器各部分的轨距在工厂事先弯折成规定的折线或采用曲线型。通常，道岔中不设轨底坡，为改善钢轨的受力条件，提速道岔中基本轨设有1:40轨底坡。基本轨除承受车轮的垂直压力外，还与尖轨共同承受车轮的横向水平力。为防止基本轨的横向移动，可在其外侧设置轨撑。为了增加钢轨表面硬度，提高耐磨性并保持与尖轨良好的密贴状态，基本轨头顶面一般还进行淬火处理。
49
砼岔枕
木岔枕
50
为了不让转换设备占用枕木空间，适应大型养路机械设备的需要，提速道岔中还设计并采用了钢岔枕。钢岔枕内腔应满足电务转换设备的安装要求，同时考虑允许尖轨或心轨 ±15mm的伸缩量。钢岔枕外宽要控制，以保证与相邻岔枕间形成足够的捣固空间。
钢岔枕自身还应有足够的刚度，在轮载作用下尽可能减小挠度，保证为上部构件及转换设备提供良好的支承条件。
48
四、岔枕
在我国铁路上，岔枕以使用木枕为主，近年来还设计和试铺了混凝土岔枕及钢岔枕。
木岔枕断面和普通木枕基本相同，长度分为12级，其中最短的为2.60m，最长的为4.80m，级差为0.20m，采用螺纹道钉与垫板联结。
钢筋混凝土岔枕最长者为4.90m，级差为0.10m。混凝土岔枕与Ⅲ型混凝土枕具有相当的有效支承面积，采用无挡肩形式，岔枕顶面平直，岔枕中还预埋有塑料套管，依靠扣件摩擦及旋入套管中的道钉承受横向荷载，按7mm配筋。
44
活动心轨最主要的特点是辙叉心轨可以板动。当我们要开通某一方向股道时，活动心轨的辙叉心轨就与开通方向一致的翼轨密贴，与另一翼轨分开，这样一来，普通道岔的有害空间就不存在了。实践证明，消灭了道岔有害空间，行车更加平稳，过岔速度限制较小，因而特别适合运量大，需要开行高速列车的线路使用。

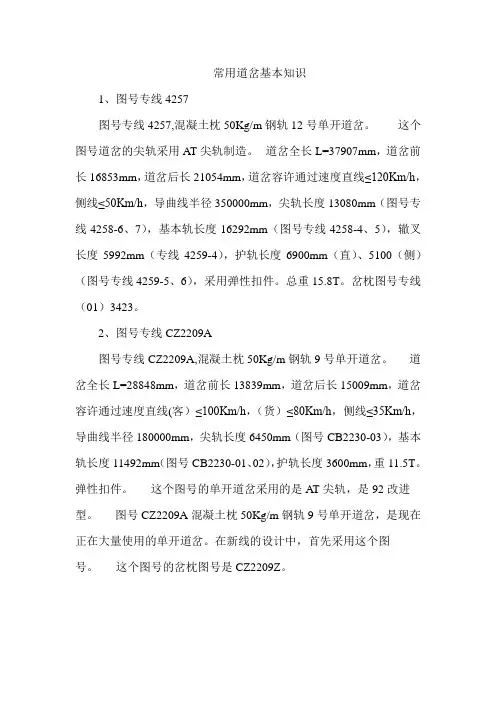

铁路道岔图号含意

铁路道岔图号含意

001 CZ577 每米60kg钢轨9号(V直小于等于120每小时)单开道岔002 CZ580 改进型每米60kg钢轨9号道岔5m间距交叉渡线003 CZ581 改进型每米60kg钢轨9号5.3m间距交叉渡线004 CZ582 改进型每米60kg钢轨9号5.5m间距交叉渡线005 CZ583 改进型每米60kg钢轨9号6.5m间距交叉渡线006 CZ2209 92改进型每米50kg钢轨9号可动心辙叉单开道岔007 CZ2215 每米50kg钢轨12号改进型单开道岔008 CZ2216 每米50kg钢轨12号道岔5m间距交叉渡线009 CZ2505 每米60kg钢轨9号(vz140)单开道岔010 CZ2516 每米60kg钢轨12号提速改造(vz200)可动心轨辙叉单开道岔011 CZ2516D 每米60kg钢轨12号(VZ200)可动心辙叉单开道岔012 CZ2527 每米60kg钢轨30号改进型单开道岔013 SC325-3 每米60kg钢轨12号(VZ200)单开道岔014 SC330-03 每米60kg钢轨12号单开道岔015 SC340-301 每米60kg钢轨12号道岔5m间距交叉渡线016 SC341-301 每米60kg钢轨12号道岔5.3m间距交叉渡线017 SC342-301 每米60kg钢轨12号道岔5.5m间距交叉渡线018 SC343-301 每米60kg钢轨12号道岔6.5m间距交叉渡线019 SC350-3 每米60kg钢轨12号(VZ120)复式交分道岔020 京津城际18号德国高速道岔021 京津城际36号德国高速道岔022 铁联线002 每米60kg钢轨12号单开道岔023 铁联线002 每米60kg钢轨12号可动心轨辙叉单开道岔024 专线4112-3 每米43kg钢轨9号单开道岔025 专线4128 每米60kg钢轨12号单开道岔026 专线4132 每米75kg钢轨12号单开道岔027 专线4135 每米75kg钢轨18号单开道岔028 专线4141 每米50kg钢轨9号单开道岔029 专线4144 每米50kg钢轨12号单开道岔030 专线4147 每米50kg钢轨12号单开道岔031 专线4151-3 每米50kg钢轨9号单开道岔032 专线4155 每米50kg钢轨18号单开道岔033 专线4190-2 每米60kg钢轨12号单开道岔034 专线4194-2 每米60kg钢轨9号单开道岔035 专线4198 每米50kg钢轨12号单开道岔036 专线4201-3 每米60kg钢轨12号单开道岔037 专线4204-3 每米60kg钢轨9号单开道岔038 专线4207-3 每米60kg钢轨18号单开道岔039 专线4220-2 每米60kg钢轨12号单开道岔040 专线4223-3 每米60kg钢轨18号单开道岔041 专线4228-2 每米60kg钢轨12号单开道岔042 专线4245A-3 每米60kg钢轨18号可动心轨辙叉单开道岔043 专线4249-3 每米60kg钢轨12号单开道岔044 专线4257-2 每米50kg钢轨12号单开道岔045 专线4263-3 每米60kg钢轨30号单开道岔046 专线4272-3 每米60kg钢轨38号单开道岔047 专线5816 每米50kg钢轨6号单开道岔048 专线5819 每米50kg钢轨6.5号对称道岔049 专线6043 每米60kg钢轨9号复式交分道岔050 专线6047 每米60kg钢轨12号复式交分道岔051 专线6051 每米75kg钢轨12号复式交分道岔052 专线6054 每米50kg钢轨9号复式交分道岔053 专线6058 每米50kg钢轨12号复式交分道岔054 专线6077-2 每米60kg钢轨9号复式交分道岔055 专线6081-2 每米60kg钢轨12号复式交分道岔056 专线7487 每米60kg钢轨9号道岔5.3m间距交叉渡线057 专线7491 每米60kg钢轨12号道岔5m间距交叉渡线058 专线7495 每米60kg钢轨9号道岔5.3m间距交叉渡线059 专线7501 每米60kg钢轨9号道岔6.5m间距交叉渡线060 专线7503 每米60kg钢轨12号道岔6.5m间距交叉渡线061 专线7508 每米50kg钢轨6号对称道岔5m间距交叉渡线062 专线7512 每米50kg钢轨9号道岔5m间距交叉渡线063 专线7516 每米50kg钢轨12号道岔5m间距交叉渡线064 专线7520 每米50kg钢轨9号道岔5.3m间距交叉渡线065 专线7523 每米50kg钢轨12号道岔5.3m间距交叉渡线066 专线7526 每米50kg钢轨9号道岔6.5m间距交叉渡线067 专线7528 每米50kg钢轨12号道岔6.5m间距交叉渡线068 专线7532 每米50kg钢轨12号道岔5.5m间距交叉渡线069 专线7535 每米50kg钢轨9号道岔5.5m间距交叉渡线070 专线7541 每米50kg钢轨6.5号对称道岔5m间距交叉渡线071 专线7545 每米60kg钢轨9号道岔5.5m间距交叉渡线072 专线7548 每米50kg钢轨12号道岔5m间距交叉渡线073 专线7549 每米50kg钢轨12号道岔5.3m间距交叉渡线074 专线7550 每米50kg钢轨12号道岔5.5m间距交叉渡线075 专线7551 每米50kg钢轨12号道岔6.5m间距交叉渡线076 专线7562-2 每米60kg钢轨12号道岔5m间距交叉渡线077 专线7567-2 每米60kg钢轨12号道岔5.3m间距交叉渡线078 专线7571-2 每米60kg钢轨12号道岔5.5m间距交叉渡线079 专线7575-2 每米60kg钢轨12号道岔6.5m间距交叉渡线080 专线7578-2 每米60kg钢轨9号道岔5m间距交叉渡线081 专线7583-2 每米60kg钢轨9号道岔5.3m间距交叉渡线082 专线7587-2 每米60kg钢轨9号道岔5.5m间距交叉渡线083 专线7591-2 每米60kg钢轨9号道岔6.5m间距交叉渡线084 专线7623-3 每米60kg钢轨12号道岔5m间距交叉渡线085 专线7628-3 每米60kg钢轨12号道岔5.3m间距交叉渡线086 专线7632-3 每米60kg钢轨12号道岔5.5m间距交叉渡线087 专线7636-3 每米60kg钢轨12号道岔6.5m间距交叉渡线088 专线7650-3 每米60kg钢轨12号道岔5m间距交叉渡线089 专线7655-3 每米60kg钢轨12号道岔5.3m间距交叉渡线090 专线(01)4272-1-2 每米50kg钢轨18号单开道岔091 专线(01)7659 每米50kg钢轨12号道岔5m间距交叉渡线092 专线(02)4151-1-2 每米50kg钢轨9号单开道岔093 专线(02)4204-1-2 每米60kg钢轨9号单开道岔094 专线(02)7648-1-2 每米60kg钢轨12号道岔5.5m间距交叉渡线095 专线(02)7649-1-2 每米60kg钢轨12号道岔6.5m间距交叉渡线096 专线(02)7660-1-2 每米50kg钢轨12号道岔5.3m间距交叉渡线097 专线(02)7661-1-2 每米50kg钢轨12号道岔5.5m间距交叉渡线098 专线(02)7662-1-2 每米50kg钢轨12号道岔6.5m间距交叉渡线099 专线(02)7663-1-2 每米50kg钢轨9号道岔5m间距交叉渡线100 专线(02)7664-1-2 每米50kg钢轨9号道岔5.3m间距交叉渡线101 专线(02)7665-1-2 每米50kg钢轨9号道岔5.5m间距交叉渡线102 专线(02)7666-1-2 每米50kg钢轨9号道岔6.5m间距交叉渡线103 专线(90)8668 50AT 7号对称三开道岔更多铁路评论请登陆中国铁道论坛(/)道岔图号是专指每一种道岔的分配号码，其中分为专线**** 研线**** 铁联线**** SC*** CZ**** 三标线***** （现在较少使用）。

轨道工程-道岔 ppt课件

轨道工程-道岔 ppt课件

8
8
轨道结构一、转辙器部分（一）基本轨 2.曲股基本轨弯折目的：为了使转辙器轨距、方向正确及尖轨和基本轨密贴，曲基本轨应按支距进行弯折。一般有两个曲折点：曲基本轨的尖轨尖端导曲线始点（或附近）
ppt课件 9
9
弯折基本轨弯折矢距
钢轨类型 60 50 75 道岔号数 18 18 12 12 9 9 设计年度 1984 1987 1986 线段长（mm） L1 L2 3873 2670 420 420 420 2100 2100 2100
轨道结构
21
轨道结构
分类3：尖轨与基本轨贴合形式
藏尖式贴尖式
ppt课件
22
22
（三）尖轨跟端结构型式
※间隔铁活接头式尖轨作用： 1）保持基本轨与尖轨、导轨的间隔尺寸，设置轨撑（外轨撑、内轨撑）及辙跟垫板 2）以保持辙跟不爬行、不跳动。
缺点：需要的扳动力相对较小，但尖轨跟端不能固定，形成活接头，稳定性较差，容易发生病害。
ppt课件
35
35
轨道结构
上道初期，由于轮轨关系没有完全磨合，在列车的碾压和冲击下，翼轨和心轨可能出现麻点和鱼鳞伤，可采取预防性打磨，避免裂纹和掉块 36
ppt课件 36
轨道结构
(三)可动辙叉
利用心轨可摆动与翼轨密贴的特征，消除了有害空间，不仅避免了车轮对心轨和翼轨的冲击，而且还提高了列车直向过岔速度，广泛用于高速行车的铁路线路上
翼轨
ppt课件
45
45
轨道结构
（三）道岔号数：定义：辙叉角的余切。N=cotα 辙叉角α 愈小，道岔号数N愈大道岔号数与辙叉角的关系
ppt课件
46

道岔课件

第一节道岔的功用及类型道岔是机车车辆从一股轨道转入或越过另一股轨道时必不可少的线路设备，是铁路轨道的一个重要组成部分。

由于道岔具有数量多、构造复杂、使用寿命短、限制列车速度、行车安全性低、养护维修投入大等特点，与曲线、接头并称为轨道的三大薄弱环节。

它的基本形式有三种：即线路的连接、交叉、连接与交叉的组合。

常用的线路连接有各种类型的单式道岔和复式道岔；交叉有直交叉和菱形交叉；连接与交叉的组合有交分道岔和交叉渡线等，如图4-1所示。

交叉渡线交分道岔图4-1 道岔类型我国最常见的道岔类型是普通单开道岔，简称单开道岔，其主线为直线，侧线由主线向左侧（称左开道岔）或右侧（称右开道岔）岔出，其数量占各类道岔总数的90%以上。

单开道岔构造相对简单，具有一定代表性，了解和掌握这种道岔的基本特征，对各类道岔的设计、制造、铺设、养护均有十分重要的意义。

对称道岔是单开道岔的一种特殊型式，整个道岔对称于主线的中线或辙叉角的中分线，列车通过时无直向及侧向之分。

尖轨长度相同时，尖轨作用边和主线方向所成的交角约为单开道岔之半；导曲线半径相等时，对称道岔的长度要比单开道岔短，其它条件相同时，导曲线半径约为单开道岔的两倍；在曲线半径和长度保持不变时，可采用比单开道岔更小号数的辙叉。

因此在道岔长度固定的条件下，使用对称道岔可获得较大的导曲线半径，能提高过岔速度；在保持相同的过岔速度的条件下，对称道岔能缩短道岔长度，从而能缩短站坪长度，增加股道的有效长度。

对称道岔的这些特点使得它在驼峰下、三角线上获得应用，并被使用于工业铁路线和城市轻轨线上。

三开道岔，又称复式异侧对称道岔，是复式道岔中较常用的一种型式。

它相当于两组异侧顺接的单开道岔，但其长度却远比两组单开道岔的长度之和为短。

因此，常用于铁路轮渡桥头引线、驼峰编组场以及地形狭窄又有特殊需要的地段。

三开道岔由一组转辙器、一组中间辙叉和二组同号数的后端辙叉所组成。

该道岔构造比较复杂，维修较困难，运行条件较差，非十分困难时，不宜采用。

第3部分道岔PPT课件

20
五、单动道岔和双动道岔
扳动一根道岔握柄(手动道岔的操纵元件)或按压一个道岔按钮(电动道岔的操纵元件)，仅能使一组道岔转换，则称该道岔为单动道岔，如果能使两组道岔同时或顺序转换，则称为双动道岔。
双动道岔有时也称联动道岔。联动道岔也有三动或四动的情况。“双动”即意味着两组道岔可作
为一个控制对象来处理。
9
2、辙叉与护轨部分
（2）护轨正确地引导机车车辆轮对的走向，防止其撞击辙叉叉心，使列车平顺、安全地通过有害空间。（见图6-32）
图6-32 道岔护轨
10
二、单开道岔构造
一般在图纸上，都采用中心线形式表示道岔。
11
二、单开道岔构造
一般在图纸上，都采用中心线形式表示道岔。
12
三、其他类型道岔与交叉设备
17
五、道岔的位置和状态
基本轨尖轨
辙叉心
B
C a（图a）
B
b（图b）
C
如图所示，其中a图是图用4-轨1-3道道双岔线示意表图示的，b图是以线路中心线单线表示的。道岔有两根尖轨，一根密贴于基本轨，另一根离开基本轨。图中所示的道岔尖轨位置是开通线路的正向，我们习惯称正向为道岔直股；如果将道岔转换，则线路开通侧向，我们习惯称侧向为道岔弯轨。
图6-34 三开道岔
15
四、道岔号数及列车过岔速度
道岔因其辙叉角的不同，有不同的道岔号（N），道岔号数表明了道岔各部分的主要尺寸。对于道岔号我们习惯用辙叉角（α）的余切值来表示，如上图，即：
Nctg FE
AE
式中： N－道岔号数 FE－撤叉根端长 AE－撤叉跟端支距
16
四、道岔号数及列车过岔速度
在电气集中车站，进路使用完毕后不要求道岔恢复定位，即平时道岔可处于两个位置中的任意一个位置。道岔无所谓定位和反位。但是考虑到便于道岔两个位置的命名、绘图时的参考位置以及当联锁失效时仍要以手动方式扳动道岔等原因，电气集中道岔也要确定其定位位置，仍沿用了手动道岔确定定位的原则。

道岔

四、对向道岔和顺向道岔
运行方向
（a）对向道岔
（b）顺向道岔
顺向过岔与逆向过岔：列车通过道岔时，凡是由道岔终端驶向道岔始端时，称顺向通过道岔，反之由始端驶向终端时，称逆向通过道岔。
五、单动道岔和双动道岔
扳动一根道岔握柄（手动道岔的操纵元件）或按压一个道岔按钮（电动道岔的操纵元件），如仅能使一组道岔转换，则称该道岔为单动道岔；如果能使两组道岔同时或顺序转换，则称为双动道岔。双动道岔有时也称为联动道岔。
任务二画出折返站平面示意图
任务描述
2 1
车站线路（折返线布臵及分类认知）
道岔种类、结构及编号学习
画出单开道岔结构图及道岔中心线表示
3
道岔
一、道岔的功用及类型
1、什么是道岔？
机车车辆在运行过程中，常常需要由一条线路转入另一条线路，或跨越
其它线路。在就需要设置线路的连接与交叉设备，即道岔。
道岔是铁路轨道的重要组成部分。由于道岔数量多、使用寿命短、限制列车速度、行车安全性低，与曲线、接头并称为轨道的三大薄弱环节。
（2）可动辙叉
可动辙叉是指辙叉个别部件可以移动，以何证列车过岔时轨线的连续，消除固定辙叉上存在的有害空间，并可取消护轨，同时辙叉在纵断面上的几何下平顺也可以大大减少，从而显著地降低辙叉部位的轮轨相互作用，提高运行和平稳性，延长辙叉的使用寿命。
• 可动辙叉 – 可动心轨式辙叉可动心轨式辙叉中心轨可动，翼轨固定。列车作用于心轨的横向力直接传递给翼轨，保证辙叉的横向稳定性。
（1）辙叉与护轨部分的组成
辙叉与护轨部分由主轨、护
轨、翼轨、岔心四个部件构成。
其中，翼轨和岔心是辙叉的主要构成部分。（见图）
图1-38 辙叉与护轨部分组成示意图

铁路道岔图含意

铁路道岔图含意 Modified by JACK on the afternoon of December 26, 2020001 CZ577 每米60kg钢轨9号(V直小于等于120每小时)单开道岔002 CZ580 改进型每米60kg钢轨9号道岔5m间距交叉渡线003 CZ581 改进型每米60kg钢轨9号5.3m间距交叉渡线004 CZ582 改进型每米60kg钢轨9号5.5m间距交叉渡线005 CZ583 改进型每米60kg钢轨9号6.5m间距交叉渡线006 CZ2209 92改进型每米50kg钢轨9号可动心辙叉单开道岔007 CZ2215 每米50kg钢轨12号改进型单开道岔008 CZ2216 每米50kg钢轨12号道岔5m间距交叉渡线009 CZ2505 每米60kg钢轨9号(vz140)单开道岔010 CZ2516 每米60kg钢轨12号提速改造(vz200)可动心轨辙叉单开道岔011 CZ2516D 每米60kg钢轨12号(VZ200)可动心辙叉单开道岔012 CZ2527 每米60kg钢轨30号改进型单开道岔013 SC325-3 每米60kg钢轨12号(VZ200)单开道岔014 SC330-03 每米60kg钢轨12号单开道岔015 SC340-301 每米60kg钢轨12号道岔5m间距交叉渡线016 SC341-301 每米60kg钢轨12号道岔5.3m间距交叉渡线017 SC342-301 每米60kg钢轨12号道岔5.5m间距交叉渡线018 SC343-301 每米60kg钢轨12号道岔6.5m间距交叉渡线019 SC350-3 每米60kg钢轨12号(VZ120)复式交分道岔020 京津城际18号德国高速道岔021 京津城际36号德国高速道岔022 铁联线002 每米60kg钢轨12号单开道岔023 铁联线002 每米60kg钢轨12号可动心轨辙叉单开道岔024 专线4112-3 每米43kg钢轨9号单开道岔025 专线4128 每米60kg钢轨12号单开道岔026 专线4132 每米75kg钢轨12号单开道岔027 专线4135 每米75kg钢轨18号单开道岔028 专线4141 每米50kg钢轨9号单开道岔029 专线4144 每米50kg钢轨12号单开道岔030 专线4147 每米50kg钢轨12号单开道岔031 专线4151-3 每米50kg钢轨9号单开道岔032 专线4155 每米50kg钢轨18号单开道岔033 专线4190-2 每米60kg钢轨12号单开道岔034 专线4194-2 每米60kg钢轨9号单开道岔035 专线4198 每米50kg钢轨12号单开道岔036 专线4201-3 每米60kg钢轨12号单开道岔037 专线4204-3 每米60kg钢轨9号单开道岔038 专线4207-3 每米60kg钢轨18号单开道岔039 专线4220-2 每米60kg钢轨12号单开道岔040 专线4223-3 每米60kg钢轨18号单开道岔041 专线4228-2 每米60kg钢轨12号单开道岔042 专线4245A-3 每米60kg钢轨18号可动心轨辙叉单开道岔043 专线4249-3 每米60kg钢轨12号单开道岔044 专线4257-2 每米50kg钢轨12号单开道岔045 专线4263-3 每米60kg钢轨30号单开道岔046 专线4272-3 每米60kg钢轨38号单开道岔047 专线5816 每米50kg钢轨6号单开道岔048 专线5819 每米50kg钢轨号对称道岔049 专线6043 每米60kg钢轨9号复式交分道岔050 专线6047 每米60kg钢轨12号复式交分道岔051 专线6051 每米75kg钢轨12号复式交分道岔052 专线6054 每米50kg钢轨9号复式交分道岔053 专线6058 每米50kg钢轨12号复式交分道岔054 专线6077-2 每米60kg钢轨9号复式交分道岔055 专线6081-2 每米60kg钢轨12号复式交分道岔056 专线7487 每米60kg钢轨9号道岔5.3m间距交叉渡线057 专线7491 每米60kg钢轨12号道岔5m间距交叉渡线058 专线7495 每米60kg钢轨9号道岔5.3m间距交叉渡线059 专线7501 每米60kg钢轨9号道岔6.5m间距交叉渡线060 专线7503 每米60kg钢轨12号道岔6.5m间距交叉渡线061 专线7508 每米50kg钢轨6号对称道岔5m间距交叉渡线062 专线7512 每米50kg钢轨9号道岔5m间距交叉渡线063 专线7516 每米50kg钢轨12号道岔5m间距交叉渡线064 专线7520 每米50kg钢轨9号道岔5.3m间距交叉渡线065 专线7523 每米50kg钢轨12号道岔5.3m间距交叉渡线066 专线7526 每米50kg钢轨9号道岔6.5m间距交叉渡线067 专线7528 每米50kg钢轨12号道岔6.5m间距交叉渡线068 专线7532 每米50kg钢轨12号道岔5.5m间距交叉渡线069 专线7535 每米50kg钢轨9号道岔5.5m间距交叉渡线070 专线7541 每米50kg钢轨号对称道岔5m间距交叉渡线071 专线7545 每米60kg钢轨9号道岔5.5m间距交叉渡线072 专线7548 每米50kg钢轨12号道岔5m间距交叉渡线073 专线7549 每米50kg钢轨12号道岔5.3m间距交叉渡线074 专线7550 每米50kg钢轨12号道岔5.5m间距交叉渡线075 专线7551 每米50kg钢轨12号道岔6.5m间距交叉渡线076 专线7562-2 每米60kg钢轨12号道岔5m间距交叉渡线077 专线7567-2 每米60kg钢轨12号道岔5.3m间距交叉渡线078 专线7571-2 每米60kg钢轨12号道岔5.5m间距交叉渡线079 专线7575-2 每米60kg钢轨12号道岔6.5m间距交叉渡线080 专线7578-2 每米60kg钢轨9号道岔5m间距交叉渡线081 专线7583-2 每米60kg钢轨9号道岔5.3m间距交叉渡线082 专线7587-2 每米60kg钢轨9号道岔5.5m间距交叉渡线083 专线7591-2 每米60kg钢轨9号道岔6.5m间距交叉渡线084 专线7623-3 每米60kg钢轨12号道岔5m间距交叉渡线085 专线7628-3 每米60kg钢轨12号道岔5.3m间距交叉渡线086 专线7632-3 每米60kg钢轨12号道岔5.5m间距交叉渡线087 专线7636-3 每米60kg钢轨12号道岔6.5m间距交叉渡线088 专线7650-3 每米60kg钢轨12号道岔5m间距交叉渡线089 专线7655-3 每米60kg钢轨12号道岔5.3m间距交叉渡线090 专线(01)4272-1-2 每米50kg钢轨18号单开道岔091 专线(01)7659 每米50kg钢轨12号道岔5m间距交叉渡线092 专线(02)4151-1-2 每米50kg钢轨9号单开道岔093 专线(02)4204-1-2 每米60kg钢轨9号单开道岔094 专线(02)7648-1-2 每米60kg钢轨12号道岔5.5m间距交叉渡线095 专线(02)7649-1-2 每米60kg钢轨12号道岔6.5m间距交叉渡线096 专线(02)7660-1-2 每米50kg钢轨12号道岔5.3m间距交叉渡线097 专线(02)7661-1-2 每米50kg钢轨12号道岔5.5m间距交叉渡线098 专线(02)7662-1-2 每米50kg钢轨12号道岔6.5m间距交叉渡线099 专线(02)7663-1-2 每米50kg钢轨9号道岔5m间距交叉渡线100 专线(02)7664-1-2 每米50kg钢轨9号道岔5.3m间距交叉渡线101 专线(02)7665-1-2 每米50kg钢轨9号道岔5.5m间距交叉渡线102 专线(02)7666-1-2 每米50kg钢轨9号道岔6.5m间距交叉渡线103 专线(90)8668 50AT 7号对称三开道岔更多铁路评论请登陆中国铁道论坛(道岔图号是专指每一种道岔的分配号码，其中分为专线**** 研线**** 铁联线**** SC*** CZ**** 三标线***** （现在较少使用）。
