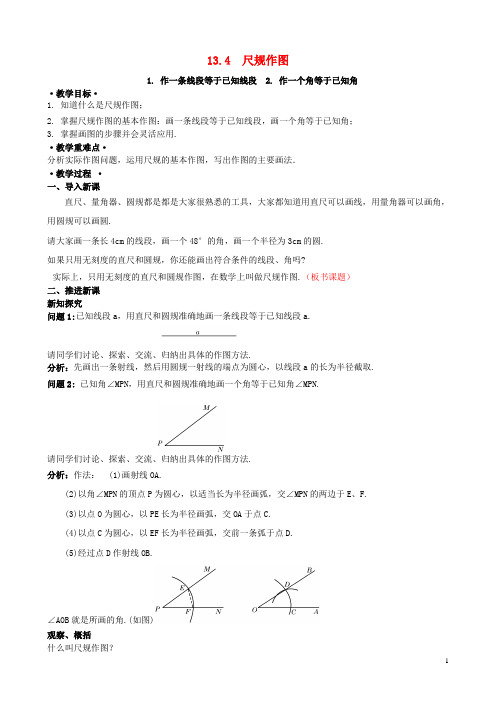

13.4 尺规作图1. 作一条线段等于已知线段2. 作一个角等于已知角·教学目标·1. 知道什么是尺规作图；2. 掌握尺规作图的基本作图：画一条线段等于已知线段，画一个角等于已知角；3. 掌握画图的步骤并会灵活应用.·教学重难点·分析实际作图问题，运用尺规的基本作图，写出作图的主要画法．·教学过程·一、导入新课直尺、量角器、圆规都是都是大家很熟悉的工具，大家都知道用直尺可以画线，用量角器可以画角，用圆规可以画圆.请大家画一条长4cm的线段，画一个48°的角，画一个半径为3cm的圆.如果只用无刻度的直尺和圆规，你还能画出符合条件的线段、角吗?实际上，只用无刻度的直尺和圆规作图，在数学上叫做尺规作图.（板书课题）二、推进新课新知探究问题1:已知线段a，用直尺和圆规准确地画一条线段等于已知线段a.请同学们讨论、探索、交流、归纳出具体的作图方法.分析：先画出一条射线，然后用圆规一射线的端点为圆心，以线段a的长为半径截取.问题2:已知角∠MPN，用直尺和圆规准确地画一个角等于已知角∠MPN.请同学们讨论、探索、交流、归纳出具体的作图方法.分析：作法：(1)画射线OA.(2)以角∠MPN的顶点P为圆心，以适当长为半径画弧，交∠MPN的两边于E、F.(3)以点O为圆心，以PE长为半径画弧，交OA于点C.(4)以点C为圆心，以EF长为半径画弧，交前一条弧于点D.(5)经过点D作射线OB.∠AOB就是所画的角.(如图)观察、概括什么叫尺规作图？【我们把只能使用圆规和没有刻度的直尺这两种工具去作几何图形的方法称为尺规作图.】特别注意: 几何作图要保留作图痕迹.例题讲解:例1 已知：线段a 、b 、c.(画出三条线段a 、b 、c)求作：△ABC ，使得三边为线段a 、b 、c.分析：以一条线段为三角形的一边，则这条线段的两个端点就是所求三角形的两个顶点，作图的关键是找出三角形的第三个顶点，首先作出一条线段，然后分别以这条线段的两个端点为圆心，以另两条线段长为半径画弧，两弧的交点即为三角形的第三个顶点.作法：略例2如图,已线段a 、b 及∠α.求作:△ABC,使其有一个角是∠α,且∠α的对边等于a ,另一边等于b.分析：根据已知条件，可先作一个∠MBN 等于∠α，在∠MBN 的一边上截取BA=b ，然后以A 为圆心，以线段a 长为半径画弧即可.作法：略课堂练习1. 下列属于尺规作图的是( )A.用量角器画出∠MBNB.已知∠α，作∠MBN ，使∠MBN=2∠αC.画线段AB=3cmD.用三角板作AB 的垂线答案: B2．作一个角等于已知角的依据是全等判定方法中的 公理.答案： SSS3. 已知：两角分别为α∠、β∠，线段a ，求作：△ABC ，使AB=a ，BAC α∠=∠，∠ABC=β∠．答案:作法：（1）作线段AB= a（2）分别以A ，B 点为顶点，射线AB ，BA 为一边，在AB 的同侧作DAB α∠=∠， ∠EBA=β∠，AD ，BE 交于C 点，则△ABC 就是所求作的三角形．三、本课小结1.尺规作图是指用圆规和无刻度的直尺.α a b βαa A BC D E2. 基本作图：（1）用尺规作一条线段等于已知线段；（2）用尺规作一个角等于已知角. 利用这两个基本作图，可以作两条线段或两个角的和或差.3.作一个角等于已知角的依据是全等判定方法中的“边边边”公理.。
13。
4.1作一条线段等于已知线段一。
选择题1．下列属于尺规作图的是( ）A．用量角器画∠AOB的平分线OPB．利用两块三角板画15°的角C．用刻度尺测量后画线段AB=10cmD．在射线OP上截取OA=AB=BC=a答案：D解答：根据尺规作图的定义可得:在射线OP上截取OA=AB=BC=a，属于尺规作图,故选：D．分析：根据尺规作图的定义：是指用没有刻度的直尺和圆规作图可直接选出答案．2.用一把带有刻度的直角尺，①可以画出两条平行线；②可以画出一个角的平分线；③可以确定一个圆的圆心．以上三个判断中正确的个数是( ）A．0个 B．1个 C．2个 D．3个答案：D解答：（1）任意画出一条直线，在直线的同旁作出两条垂线段，并且这两条垂线段相等．过这两条垂线段的另一端点画直线，与已知直线平行,正确；（2）可先在这个角的两边量出相等的两条线段长，过这两条线段的端点向角的内部应垂线，过角的顶点和两垂线的交点的射线就是角的平分线，正确；(3）可让直角顶点放在圆上,先得到直径,进而找到直径的中点就是圆心,正确．故选：D．分析:根据基本作图的方法，逐项分析,从而得出正确个数．3．下列关于作图的语句中正确的是（）A．画直线AB=10厘米B．画射线OB=10厘米C．已知A，B，C三点，过这三点画一条直线D．过直线AB外一点画一条直线和直线AB平行答案：D解答：A．直线没有长度,故A选项错误；B．射线没有长度，故B选项错误;C．三点有可能在一条直线上，可画出一条直线，也可能不在一条直线上，此时可画出三条直线,故选项错误；D．正确．故选：D．分析：根据基本作图的方法，逐项分析,从而得出正确的结论．4．下列作图语句错误的是（）A．过直线外的一点画已知直线的平行线B．过直线上的一点画已知直线的垂线C．过∠AOB内的一点画∠AOB的平分线D．过直线外一点画此直线的两条斜线,一条垂线答案：C解答：A．过直线外的一点画已知直线的平行线，此说法正确，故本选项错误；B．过直线上的一点画已知直线的垂线，此说法正确，故本选项错误；C．过∠AOB内的一点画∠AOB的平分线，此说法不正确，故本选项正确；D．过直线外一点画此直线的两条斜线，一条垂线，此说法正确，故本选项错误；故选C．分析：根据平行线的作法。

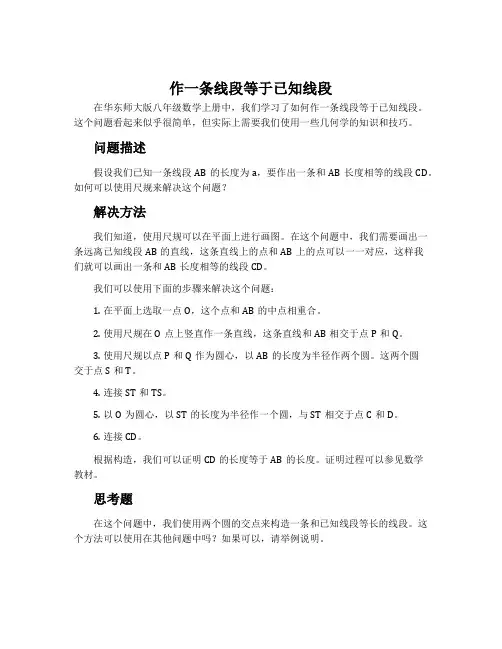

作一条线段等于已知线段
在华东师大版八年级数学上册中，我们学习了如何作一条线段等于已知线段。
这个问题看起来似乎很简单，但实际上需要我们使用一些几何学的知识和技巧。
问题描述
假设我们已知一条线段AB的长度为a，要作出一条和AB长度相等的线段CD。
如何可以使用尺规来解决这个问题？
解决方法
我们知道，使用尺规可以在平面上进行画图。
在这个问题中，我们需要画出一条远离已知线段AB的直线，这条直线上的点和AB上的点可以一一对应，这样我
们就可以画出一条和AB长度相等的线段CD。
我们可以使用下面的步骤来解决这个问题：
1.在平面上选取一点O，这个点和AB的中点相重合。
2.使用尺规在O点上竖直作一条直线，这条直线和AB相交于点P和Q。
3.使用尺规以点P和Q作为圆心，以AB的长度为半径作两个圆。
这两个圆
交于点S和T。
4.连接ST和TS。
5.以O为圆心，以ST的长度为半径作一个圆，与ST相交于点C和D。
6.连接CD。
根据构造，我们可以证明CD的长度等于AB的长度。
证明过程可以参见数学
教材。
思考题
在这个问题中，我们使用两个圆的交点来构造一条和已知线段等长的线段。
这个方法可以使用在其他问题中吗？如果可以，请举例说明。
结论
通过上面的分析，我们了解了如何使用尺规来构造一条和已知线段等长的线段。
这个问题看起来简单，但实际上需要我们掌握几何学的知识和技巧。
这个方法也可以用来解决其他类似的问题。

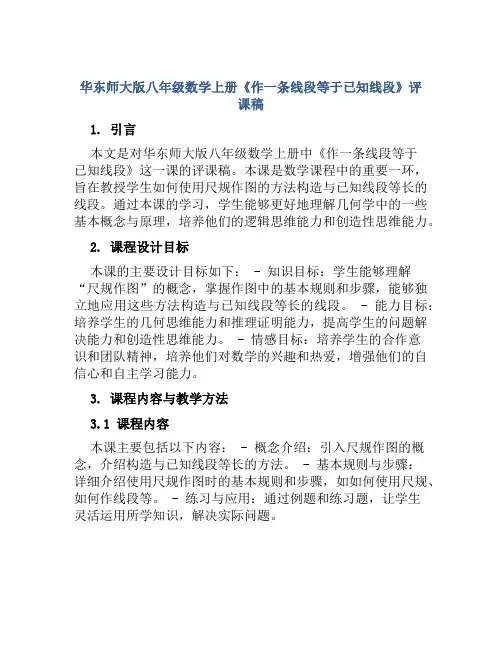

华东师大版八年级数学上册《作一条线段等于已知线段》评课稿1. 引言本文是对华东师大版八年级数学上册中《作一条线段等于已知线段》这一课的评课稿。
本课是数学课程中的重要一环，旨在教授学生如何使用尺规作图的方法构造与已知线段等长的线段。
通过本课的学习，学生能够更好地理解几何学中的一些基本概念与原理，培养他们的逻辑思维能力和创造性思维能力。
2. 课程设计目标本课的主要设计目标如下： - 知识目标：学生能够理解“尺规作图”的概念，掌握作图中的基本规则和步骤，能够独立地应用这些方法构造与已知线段等长的线段。
- 能力目标：培养学生的几何思维能力和推理证明能力，提高学生的问题解决能力和创造性思维能力。
- 情感目标：培养学生的合作意识和团队精神，培养他们对数学的兴趣和热爱，增强他们的自信心和自主学习能力。
3. 课程内容与教学方法3.1 课程内容本课主要包括以下内容： - 概念介绍：引入尺规作图的概念，介绍构造与已知线段等长的方法。
- 基本规则与步骤：详细介绍使用尺规作图时的基本规则和步骤，如如何使用尺规、如何作线段等。
- 练习与应用：通过例题和练习题，让学生灵活运用所学知识，解决实际问题。
3.2 教学方法为了达到设计目标，本课采用以下教学方法： - 探究式教学：引导学生主动思考、探索与发现尺规作图的方法，激发他们的学习兴趣。
- 合作学习：鼓励学生在小组内合作讨论、互相帮助，提高他们的合作意识和团队精神。
- 实践操作：组织学生进行实际操作，让他们亲自体验和验证尺规作图的过程。
4. 教学过程安排4.1 导入与激发兴趣在课程开始前，可以通过一些有趣的问题或故事引入，激发学生对尺规作图的兴趣。
例如，可以提出以下问题：如何使用尺规作图构造一条与已知线段等长的线段？4.2 概念讲解在导入之后，对尺规作图的概念进行简要讲解。
可以通过示意图或实际操作演示，让学生理解尺规作图的基本原理。
4.3 基本规则与步骤讲解详细介绍使用尺规作图的基本规则与步骤。
第13章 全等三角形13.4 尺规作图基础过关全练知识点1 作一条线段等于已知线段1.(2023山东临清期中)如图,已知线段a,b.按如下步骤完成尺规作图,则AC的长是( )①作射线AM;②在射线AM上顺次截取AD,DB,使AD=DB=a;③在线段AB上截取BC=b.A.2a+bB.2a-bC.a+bD.b-a知识点2 作一个角等于已知角2.如图,尺规作∠HFG=∠ABC,作图痕迹中弧MN是( )A.以点F为圆心,以BE长为半径的弧B.以点F为圆心,以DE长为半径的弧C.以点G为圆心,以BE长为半径的弧D.以点G为圆心,以DE长为半径的弧3.(2023北京东城期末)已知∠AOB.下面是“作一个角等于已知角,即作∠A'O'B'=∠AOB”的尺规作图痕迹.该尺规作图的依据是( )A.S.A.S.B.S.S.S.C.A.A.S.D.A.S.A.4.【一题多解】【新独家原创】如图,D是△ABC的边BA延长线上一点,AB=BC,∠B=40°,结合作图痕迹,求证:AC平分∠BAE.知识点3 作已知角的平分线5.【尺规作图】【新考法】(2023吉林长春四十五中期末(线上))如图,已知AB=AC,BC=6,由尺规作图痕迹可得BD=( )A.2B.3C.4D.56.【易错题】(2023山东烟台期中)用尺规作图如图所示,首先以A为圆心,任意长为半径画弧,分别交AB,AC于点E,F;再分别以E,F为圆心,以EF长为半径画弧,两弧交于D点,最后作射线AD.下列结论不一大于12定正确的是( )A.AF=DFB.∠BAD=∠CADC.∠AFD=∠AEDD.DE=DF7.(2022吉林长春吉大附中期中)如图,在△ABC中,∠A=50°,∠B=80°,观察图中尺规作图的痕迹,则∠DCE的度数为 .知识点4 经过一已知点作已知直线的垂线8.(2023辽宁大连甘井子期中)已知钝角△ABC,用直尺和圆规作边BC 上的高.(不写作法,保留作图痕迹)知识点5 作已知线段的垂直平分线9.根据图中尺规作图的痕迹,可判断AD一定为三角形ABC的( )A.角平分线B.中线C.高线D.都有可能10.(2022四川三台期中)如图,已知钝角△ABC,依下列步骤尺规作图,并保留作图痕迹.步骤1:以C为圆心,CA长为半径画弧①;步骤2:以B为圆心,BA长为半径画弧②,交弧①于点D;步骤3:连结AD,交BC的延长线于点H.下列叙述正确的是( )A.AB=ADB.BH⊥ADC.S△ABC=BC·AHD.AC平分∠BAD11.【教材变式·P90T2】如图,在Rt△ABC中,∠C=90°,AC<BC.(1)动手操作:要求尺规作图,不写作法,但保留作图痕迹.①作出线段AB的垂直平分线MN,MN与AB交于点D,与BC交于点E;②连结AE,过点B作BF垂直于AE,垂足为F;(2)推理证明:求证:AC=BF.能力提升全练12.(2021四川广元中考,6,★☆☆)观察下列作图痕迹,线段CD为△ABC的角平分线的是( )A BC D13.(2022海南中考,10,★★☆)如图,在△ABC中,AB=AC,以点B为圆心,适当长为半径画弧,交BA于点M,交BC于点N,分别以点M、N为圆MN的长为半径画弧,两弧在∠ABC的内部相交于点P,画射心,大于12线BP,交AC于点D,若AD=BD,则∠A的度数是( )A.36°B.54°C.72°D.108°14.(2022山西平定期中,18,★☆☆)如图,已知等腰△ABC的顶角∠A=36°.(1)根据要求用尺规作图:作∠ABC的平分线交AC于点D;(不写作法,只保留作图痕迹)(2)在(1)的条件下,求证:△BDC是等腰三角形.15.【新考法】(2022广西贵港中考,20,★★☆)尺规作图(保留作图痕迹,不要求写出作法).如图,已知线段m,n.求作△ABC,使∠A=90°,AB=m,BC=n.素养探究全练16.【推理能力】数学课上,探讨角平分线的作法时,李老师用直尺和圆规作角的平分线,作法如下(如图1):①在OA和OB上分别截取OD、OE,使OD=OE.DE的长为半径作弧,两弧在∠AOB内交②分别以D、E为圆心,大于12于点C.③作射线OC,则OC就是∠AOB的平分线.小聪只带了直角三角板,他发现利用三角板也可以作角的平分线,作法如下(如图2):①利用三角板上的刻度,在OA和OB上分别截取OM、ON,使OM=ON.②分别过M、N作OM、ON的垂线,交于点P.③作射线OP,则OP为∠AOB的平分线.小颖的身边只有刻度尺,经过尝试,她发现利用刻度尺也可以作角的平分线.图1 图2根据以上情境,解决下列问题:(1)李老师用尺规作角的平分线时,用到的三角形全等的判定方法是 ;(2)小聪的作法正确吗?请说明理由;(3)请你帮小颖设计用刻度尺作角平分线的方法.(要求:作出图形,写出作图步骤,不予证明)答案全解全析基础过关全练1.B 如图,AC=AB-BC=AD+BD-BC=2a-b.故选B.2.D 3.B 由作图得DO=D'O'=CO=C'O',CD=C'D',在△DOC和△D'O'C'中,DO=D'O', CO=C'O', CD=C'D',∴△DOC≌△D'O'C'(S.S.S.),∴∠O'=∠O.故选B.4.证明 证法一:根据作图痕迹可知∠DAE=∠B.∵∠B=40°,∴∠DAE=40°.∵AB=BC,∴∠BAC=∠C,∴∠BAC=180°-∠B2=180°-40°2=70°,∴∠CAE=180°-∠BAC-∠DAE=180°-70°-40°=70°,∴∠BAC=∠CAE,∴AC平分∠BAE.证法二:根据作图痕迹可知∠DAE=∠B,∴AE∥BC,∴∠EAC=∠C,∵AB=BC,∴∠BAC=∠C,∴∠BAC=∠CAE,∴AC平分∠BAE.5.B 本题将尺规作图与等腰三角形的三线合一的性质结合起来考查.由尺规作图痕迹可知AD平分∠BAC,∵AB=AC,BC=6,∴BD=CD=3,故选B.6.A 解答此题时易因不理解基本的尺规作图步骤导致判断错误.由作图可得AF=AE,FD=DE,在△AFD 和△AED 中,AF =AE ,AD =AD ,FD =DE ,∴△AFD ≌△AED(S.S.S.),∴∠BAD=∠CAD,∠AFD=∠AED,故选项B,C,D 中的结论正确,不合题意;无法得出AF=DF,故选项A 中的结论不一定正确,符合题意.故选A.7.答案 65°解析 ∵∠A=50°,∠B=80°,且∠ACD 是△ABC 的外角,∴∠ACD=∠A+∠B=50°+80°=130°,观察题图中尺规作图的痕迹,可得CE 平分∠ACD,∴∠DCE=12∠ACD=12×130°=65°.8.解析 如图,AD 即为所作.9.B 由作图可知,D 是线段BC 的中点,故AD 是△ABC 的中线,故选B.10.B 由作图可知,直线BC 是线段AD 的垂直平分线,所以BH ⊥AD,故选B.11.解析 (1)①②如图所示:(2)证明:∵直线MN 是线段AB 的垂直平分线,∴AD=BD,∠ADE=∠BDE=90°,在△ADE 和△BDE 中,AD =BD ,∠ADE =∠BDE ,ED =ED ,∴△ADE ≌△BDE(S.A.S.),∴EA=EB,∵BF ⊥AE,∴∠BFE=90°=∠C,在△ACE 和△BFE 中,∠C =∠BFE ,∠AEC =∠BEF ,AE =BE ,∴△ACE ≌△BFE(A.A.S.),∴AC=BF.能力提升全练12.C A 、D 选项中的线段CD 为△ABC 的高,B 选项中的线段CD 为△ABC 的中线,C 选项中的线段CD 为△ABC 的角平分线.故选C.13.A 由题意可得射线BP 为∠ABC 的平分线,∴∠ABD=∠CBD,∵AD=BD,∴∠A=∠ABD,∴∠A=∠ABD=∠CBD,∴∠ABC=2∠A,∵AB=AC,∴∠ABC=∠C=2∠A,∴∠A+∠ABC+∠C=∠A+2∠A+2∠A=180°,解得∠A=36°.故选A.14.解析 (1)如图所示,BD即为所求.(2)证明:∵∠A=36°,AB=AC,∴∠ABC=∠C=(180°-36°)÷2=72°,∵BD平分∠ABC,∴∠ABD=∠DBC=72°÷2=36°,∴∠CDB=180°-36°-72°=72°,∴∠C=∠CDB,∴BD=BC,∴△BDC是等腰三角形.15.解析 如图所示,△ABC即为所求.注: (1)作直线l及l上一点A;(2)过点A作l的垂线AD;(3)在l上截取AB=m;(4)作BC=n交l的垂线于C.△ABC即为所作.素养探究全练16.解析 (1)S.S.S..(2)小聪的作法正确.理由如下:∵PM⊥OM,PN⊥ON,∴∠OMP=∠ONP=90°,在Rt△OMP和Rt△ONP中,OP=OP, OM=ON,∴Rt△OMP≌Rt△ONP,∴∠MOP=∠NOP,∴OP平分∠AOB.(3)步骤:①利用刻度尺在OA、OB上分别截取OG、OH,使OG=OH.②连结GH,利用刻度尺作出GH的中点Q.③作射线OQ,则OQ就是∠AOB的平分线.如图所示.。
