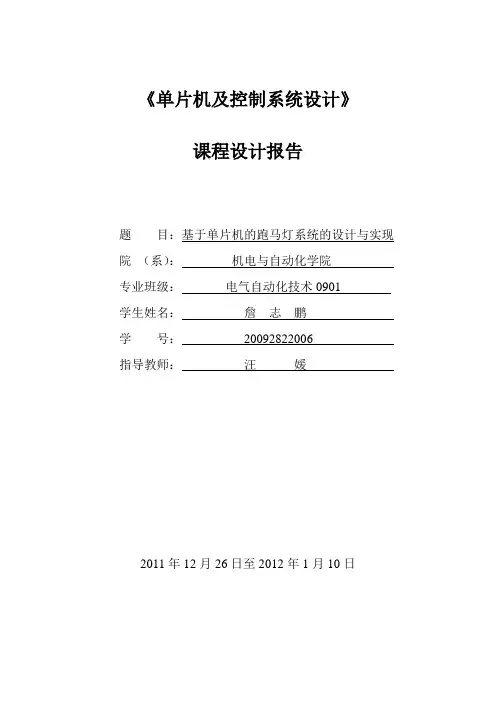

《单片机及控制系统设计》
课程设计报告
题目：基于单片机的跑马灯系统的设计与实现院（系）：机电与自动化学院
专业班级：电气自动化技术0901
学生姓名：詹志鹏
学号：20092822006
指导教师：汪媛
2011年12月26日至2012年1月10日
华中科技大学武昌分校
目录
1设计题目及要求 (1)
1.1设计题目 (1)
1.2设计目的 (1)
1.3控制要求 (1)
2硬件设计 (2)
2.1单片机简介 (2)
2.1.1 单片机的引脚 (2)
2.1.2单片机的内部结构 (3)
2.2电源电路 (4)
2.3时钟电路 (4)
2.4复位电路 (5)
2.5 EA/VPP（31脚）的功能和接法 (6)
2.6 P0 口外接上拉电阻 (6)
2.7 发光二级管 (7)
2.8 显示电路部分 (8)
2.9 AT89C51单片机最小系统 (9)
3 软件设计 (10)
3.1源程序与注释 (10)
3.2软件编译、调试与烧入 (11)
总结 (16)
附录实物图 (17)
参考文献 (18)
1.设计题目及要求
1.1设计题目
单片机小系统版控制LED灯
1.2设计目的
1.单片机最小应用系统的硬件设计技能训练；
2.ASM语言或C51语言软件编程与调试技能训练；
3.“下载及烧录（固化）程序”开发技能训练；
4.Protell软件应用技能训练；
1.3控制要求
按键及外部中断控制二级管灯（自右向左）
1.按键控制8个LED灯循环自右向左依次点亮
2.间隔时间可以自行设计
3.单号灯亮双号灯灭
7→ 5→ 3→ 1→ 7→ 5→ 3→ 1……
1.外部中断控制8个LED灯循环自右向左依次点亮
2.间隔时间可以自行设计
3.双号灯亮单号灯灭
8→ 6→ 4→ 2→ 8→ 6→ 4→ 2……
2.硬件设计
2.1单片机简介
2.1.1单片机的引脚
（1）电源：40号引脚VCC是芯片电源，接+5V。20号引脚VSS为电源接地端。
（2）时钟引脚：XTAL2（18号脚）采用内部时钟电路时，外接晶体振荡器；采用外部时钟电路时，此引脚接地。XTAL1（19号脚）采用内部时钟电路时，外接晶体振荡器；采用外部时钟电路时，此引脚接外部时钟源。
（3）控制引脚：ALE/为地址锁存允许信号，用来把低8位地址锁存到外部地址锁存器。ALE引脚以不变的1/6振荡频率周期性地发出正脉冲信号，可用做对外输出的时钟信号。
（4）I/O口线：P0口（32～39号脚）为双向输入/输出端口。
P1口（1～8号脚）为准双向输入/输出端口。
P2口（21～28号脚）为准双向输入/输出端口。
P3口（10～17号脚）为准双向输入/输出端口。
2.1.2单片机的内部结构
51系列单片机主要包括CPU、程序存储器、数据存储器以及接口电路等各组成部分。
单片机内部结构框图
单片机的内部结构:
① 1个8位的CPU。
②时钟电路。
③程序存储器。
④数据存储器。
⑤定时器/计数器。
⑥ 4个并行口。
⑦ 1个全双工串行口。
⑧ 5个中断源。
2.2电源电路
电源模块通过7805稳压之后稳定的输出5v电压，以供整个系统工作。
7805 系列为三端正稳压电路,TO-220 封装，能提供多种固定的输出电压，应用范围广。内含过流、过热和过载保护电路。带散热片时，输出电流可达 1A。虽然是固定稳压电路，但使用外接元件，可获得不同的电压和电流。主要特点：输出电流可达 1A，输出电压有：5V，过热保护，短路保护，输出晶体管 SOA 保护。
2.3时钟电路
在设计时钟电路之前，让我们先了解下51 单片机上的时钟管脚：
XTAL1（19 脚）：芯片内部振荡电路输入端。
XTAL2（18 脚）：芯片内部振荡电路输出端。
XTAL1 和XTAL2 是独立的输入和输出反相放大器，它们可以被配置为使用石英晶振的片内振荡器，或者是器件直接由外部时钟驱动。图中采用的是内时钟模式，即采用利用芯片内部的振荡电路，在XTAL1、XTAL2 的引脚上外接定时元件（一个石英晶体和两个电容），内部振荡器便能产生自激振荡。一般来说晶振可以在1.2 ～ 12MHz 之间任选，甚至可以达到24MHz 或者更高，但是频率越高功耗也就越大。在本实验套件中采用的11.0592M 的石英晶振。和晶振并联的两个电容的大小对振荡频率有微小影响，可以起到频率微调作用。当采用石英晶振时，电容可以在20 ～ 40pF 之间选择（本实验套件使用30pF）；当采用陶瓷谐振器件时，电容要适当地增大一些，在30 ～ 50pF 之间。通常选取33pF 的陶瓷电容就可以了。
2.4复位电路
在单片机系统中，复位电路是非常关键的，当程序跑飞（运行不正常）或死机（停止运行）时，就需要进行复位。
MCS-5l 系列单片机的复位引脚RST（第9 管脚）出现2个机器周期以上的高电平时，单片机就执行复位操作。如果RST 持续为高电平，单片机就处于循环复位状态。
复位操作通常有两种基本形式：上电自动复位和开关复位。图中所示的复位电路就包括了这两种复位方式。上电瞬间，电容两端电压不能突变，此时电容的负极和RESET 相连，电压全部加在了电阻上，RESET 的输入为高，芯片被复位。随之+5V电源给电容充电，电阻上的电压逐渐减小，最后约等于0，芯片正常工
作。并联在电容的两端为复位按键，当复位按键没有被按下的时候电路实现上电复位，在芯片正常工作后，通过按下按键使RST管脚出现高电平达到手动复位的效果。一般来说，只要RST 管脚上保持10ms 以上的高电平，就能使单片机有效的复位。图中所示的复位电阻和电容为经典值，实际制作是可以用同一数量级的电阻和电容代替，也可自行计算RC 充电时间或在工作环境实际测量，以确保单片机的复位电路可靠。
2.5 EA/VPP（31脚）的功能和接法
51 单片机的EA/VPP（31 脚）是内部和外部程序存储器的选择管脚。当EA 保持高电平时，单片机访问内部程序存储器；当EA 保持低电平时，则不管是否有内部程序存储器，只访问外部存储器。
对于现今的绝大部分单片机来说，其内部的程序存储器（一般为flash）容量都很大，因此基本上不需要外接程序存储器，而是直接使用内部的存储器。
在本实验套件中，EA 管脚接到了VCC 上，只使用内部的程序存储器。
2.6 P0 口外接上拉电阻
51 单片机的P0 端口为开漏输出，内部无上拉电阻。所以在当做普通I/O 输出数据时，由于V2 截止，输出级是漏极开路电路，要使“1”信号（即高电平）正常输出，必须外接上拉电阻。
P0端口的1位结构
另外，避免输入时读取数据出错，也需外接上拉电阻。在这里简要的说下其原因：在输入状态下，从锁存器和从引脚上读来的信号一般是一致的，但也有例
外。例如，当从内部总线输出低电平后，锁存器Q ＝ 0， Q ＝ 1，场效应管V1 开通，端口线呈低电平状态。此时无论端口线上外接的信号是低电平还是高电平，从引脚读入单片机的信号都是低电平，因而不能正确地读入端口引脚上的信号。又如，当从内部总线输出高电平后，锁存器Q ＝ 1, Q ＝ 0,场效应管V1 截止。如外接引脚信号为低电平，从引脚上读入的信号就与从锁存器读入的信号不同。所以当P0 口作为通用I/O 接口输入使用时，在输入数据前，应先向P0 口写“1”，此时锁存器的Q 端为“0”，使输出级的两个场效应管V1、V2 均截止，引脚处于悬浮状态，才可作高阻输入。
总结来说：为了能使P0 口在输出时能驱动NMOS 电路和避免输入时读取数据出错，需外接上拉电阻。在本实验套件中采用的是外加一个10K 排阻。此外，51 单片机在对端口P0—P3 的输入操作上，为避免读错，应先向电路中的锁存器写入“1”，使场效应管截止，以避免锁存器为“0”状态时对引脚读入的干扰。
2.7发光二极管
发光二级管是由III-IV族化合物半导体制成的，其核心是PN结。因此它具有一般P-N结的I-N特性，即正向导通，反向截止、击穿特性。此外，在一定条件下，它还具有发光特性。在正向电压下，电子由N区注入P区，空穴由P区注入N区。进入对方区域的少数载流子一部分与多数载流子复合而发光。如图所示：
假设发光是在P区中发生的，那么注入的电子与价带空穴直接复合而发光，或者先被发光中心捕获后，在与空穴复合发光。除了这种复合发光外，还有些电子被非发光中心捕获，而后在与空穴复合。每次释放的能量不大，不可能形成可
见光。发光的复合量相对于非发光的复合量的比例越大，光量子效率越高。由于复合是在少子扩散去内发光的，所以光线仅在靠近PN结面数um以内产生。
发光二极管的特性有极限参数的意义、电参数的意义。极限参数的意义有允许功耗、最大正向直流电流、最大反向电压和工作环境。电参数的意义有光谱分布和峰值波长、发光强度、光谱半宽度、半直角和视角、正向工作电流、正向工作电压和V-I特性。
发光二极管的应用：由于发光二极管的颜色、尺寸、形状、发光强度及透明情况等不同，所以使用发光二极管时应根据实际需要进行恰当选择。由于发光二极管具有最大正向电流、最大反向电压的限制，使用时，应保证不超过此值。发光二极管被广泛应用于各种电子仪器和电子设备中，可作为电源指示灯、电平指示或微光源之用。红外发光二极管被常用于电视机、录象机等的遥控中。
2.8 显示电路部分
显示部分主要是由八个LED和两个七段数码管组成，八个LED由限流电阻限流后接入p1口，p0口接入上拉电阻，并接限流电阻和数码管DYP-7-1的七段LED，数码管DYP-7-2的七段LED和限流电阻接入p2口，两个数码管的公共端并接限流电阻后接VCC。
2.9 AT89C51单片机最小系统
3.软件设计
3.1源程序与注释
ORG 0000H ;下一条语句的地址为0000H
LJMP KS ;长跳转到KS标号执行程序
ORG 0003H ;下一条语句的地址为0003H
LJMP MAIN ;长跳转到MAIN标号执行程序
KS: SETB IT0 ;设置IT0（interrupt type）=1，意思是int0下降沿触发 SETB EX0 ;设置EX0（externel extended）=1，意思是打开外部中断int0允许位
SETB EA ;设置EA(enable all)=1，意思是打开总中断开关（即开中断） MOV A,#0BFH ;将0BFH立即数送至A寄存器
L: MOV P1,A ;将A寄存器的值送到P1口
ACALL DAY ;调用DAY函数
RR A ;Rotate right，将A寄存器向右循环1次
RR A ;同上
SJMP L ;短跳转到L标号处执行程序
MAIN: MOV A,#7FH ;将7FH立即数送至A寄存器
MOV P1,A ;将A寄存器的值送至P1口
ACALL DAY ;调用函数DAY
RR A ;Rotate right，将A寄存器向右循环1次
RR A ;同上
MOV P1,A ;将A寄存器的值送至P1口
RETI ;中断函数返回
DAY: MOV R0,#0FFH ;将0FFH立即数送至R0工作寄存器组
DL2: MOV R1,#0FFH ;将0FFH立即数送至R1工作寄存器组
DL1: NOP ;空机器周期，什么都不做，亦即等待12个时钟周期
NOP ;同上
DJNZ R1,DL1 ;将R1的内容-1，测试是否为0，如果不等于0，则跳至DL1标号执行程序
DJNZ R0,DL2 ;将R0的内容-1，测试是否为0，如果不等于0，则跳至DL2标号执行程序
RET ;DAY函数返回
END KS ;程序结束
3.2软件编译、调试与烧入
1．启动 Vision
Vision2是一个标准的Windows应用程序，双击Keil Vision2图标即可启动，也可以选择“开始”→“程序”Keil Vision2”命令来启动运行。其主界面如图所示。
2．创建一个项目并选择单片机
选择“Project”（项目）→“New Project”（新建项目）命令，如图所示，将弹出“Greate New Project”（新建项目）对话框，如图所示。
随后会弹出一个对话框，要求选择单片机的型号，如图所示。在该对话框中显示了 Vision2的器件数据库，从中可以根据使用的单片机来选择。
3．创建一个新的源程序文件，并把这个源文件添加到项目中
单击工具栏中的新建文件图标（或选择“File”（文件）→“New”（新建）命令），文件操作窗口即可出现新建文件。保存该空白文件，单击工具栏中的保存图标（或选择“File”（文件）→“Save”（保存）命令），弹出如图所示的“Save as”（保存为）对话框，在“文件名”文本框中输入欲保存的文件名，保存时注意加上正确的后缀名。
单击Target 1前面的+号，然后在Source Group 1上单击鼠标右键，弹出快捷菜单，如图所示。
选择“Add Files to Group ’Source Group 1’”（添加文件到项目）命令，弹出如图所示的对话框。选中LED.ASM文件（注意选择文件类型），然后单击“Add”（添加）按钮，即可添加LED.ASM到项目中。
4．输入源程序:此时就可以输入源程序了，如图所示。
5.“Output”选项卡
如图所示，其中有多个选项，此处选择“Create HEX File”复选框用于生成可执行代码文件，该文件可以用编程器写入单片机芯片，文件的扩展名为.HEX，默认情况下该项未被选中，如果要写芯片做硬件实验，就必须选中该项。其余选项均取默认值，不做任何修改。
6．编译项目并创建HEX文件
设置好项目参数后，即可进行编译、连接。选择“Project”（项目）→“Build target”（连接工程）命令，对当前工程进行连接。如果当前文件已修改，将先对该文件进行编译，然后再连接以产生目标代码；如果选择“Rebuild All target files”（重新编译所有文件后再连接）将会对当前工程中的所有文件重新进行编译然后再连接，确保最终生产的目标代码是最新的，而选择“Translate…”（编译）命令则仅对当前文件进行编译，不进行连接。
以上操作也可以通过工具栏中的图标直接进行。如图所示，从左到右的图标分别是：编译、编译连接、全部重建、停止编译和对工程进行设置。
对源程序修改之后再次编译，最终要得到如图所示的结果，提示0个错误，0个警告，该文件即可被编程器读入并写到AT89C51芯片中。同时还可看到，该程序的内部RAM的使用量（data=8.0），外部RAM的使用量（xdata=0），代码量（code=13）等一些信息。
7.本实验板上所用的STC 单片机通过串口下载程序。其上位机软件界面如图所示。烧写操作很简单，点击“Open File”按钮浏览找到所生成要烧写的Hex 文件后，单片机断电，点击“下载”按钮，单片机上电，程序就可下载到单片机中了。
总结
经过这次课程设计，我觉得自己学到了不少东西。
大学大部分时间都是在学习理论基础知识，并未真正很好地去应用和实践。经过这次比赛，第一次接触了51系列单片机，第一次把学到的汇编语言应用于实践。学会了怎么用汇编语言编写单片机实用程序，学会了怎样去调试程序能力，对过去所学和所掌握的知识的运用，对单片机的原理及内部结构，有了一定的了解。也发现了自己很多不足之处，体会到了所学理论知识的重要性：知识掌握得越多，设计得就更全面、更顺利、更好。
了解进行一项相对比较大型的科技设计所必不可少的几个阶段。对于自己要设计的作品，要做好充分的认识和有一个很好的规划，以免在以后的功能扩展上的，没有留有余地，在项目的的开始就要规划好，尤其是编程这一块，一定要留有余地。
学会了怎样查阅资料和利用工具书。一个人不可能什么都学过，什么都懂，因此，当你在设计过程中需要用一些不曾学过的东西时，就要去有针对性地查找资料，然后加以吸收利用，以提高自己的应用能力，学会怎样去学习，学会怎样学会学习。
做东西要有耐心，不管是一个很简单的小制作也好，还是比较大型的一个项目也好，都要有始有终，当碰到问题时，不要一味的寻求的别人，要学会自己去查资料，学会分析，这样才能学到东西，解决问题以后那种带来的成就感，只有经历过的人才能懂得。
实物图
文献资料
[1] 张义和，陈敌北.《例说8051[M]》．北京：人民邮电出版社，2006.
[2] 杨恢先，黄辉先.《单片机原理及应用[M]》．北京：人民邮电出版社，2007.
[3] 王晓勇，张文祥，胡天云.《C语言程序设计》.科学出版社，2007.
[4] 李群芳，张世军，黄建.《单片微型计算机与接口技术》.北京：电子工业出
版社，2007.
[5] 孙育才.《MCS-51系列单片微型计算机及其应用》.南京：东南大学出版社， 1997.
课程设计成绩评定表
成绩评定
项目比例得分平时成绩（百分制记分）30%
业务考核成绩（百分制记分）70%
总评成绩（百分制记分）100%
评定等级优良中及格不及格
指导教师（签名）：
20 年月日
