单片机 跑马灯实验

单片机跑马灯(流水灯)控制实验报告实验目的：本实验旨在通过使用单片机对LED灯进行控制，实现跑马灯（流水灯）的效果，同时熟悉单片机编程和IO口的使用。

实验器材：1）STC89C52单片机2）最基本的LED灯3）面包板4）若干跳线实验过程：1.硬件连接：将单片机的P2口与面包板上的相应位置连接，再将LED灯接入面包板中。

2.编写程序：按照题目要求编写所需程序。

3.单片机烧录：将程序烧录进单片机中，即可实现跑马灯效果。

程序详解：1. 由于LED灯是呈现亮灭效果，我们要编写程序来控制LED的亮灭状态。

2. 在程序中，我们通过P2口控制LED灯的亮灭状态。

例如，若要让LED1亮，我们就将P2口的第一个引脚设置为低电平（0），此时LED1就会发光。

同样地，若要LED2，LED3等依次点亮，则需要将P2口的第二个、第三个引脚设置为低电平，依此类推即可。

3. 接下来，我们要实现每个LED灯的亮灭时间间隔，并实现跑马灯的效果。

4. 在本实验中，我们采用了计时器中断的方式来实现灯光的控制，即在定时器中断函数中对P2口进行控制，这样可以方便地控制灯亮灭时间和亮度。

通过改变定时器中断的时间，可以改变LED灯的亮灭时间；通过改变P2口的控制顺序，可以实现跑马灯效果。

5. 整个程序比较简单，具体的代码实现可以参考以下程序：#include <REG52.H>#include <intrins.h>#define uint unsigned int #define uchar unsigned char void Delay1ms(uchar _ms); void InitTimer0();sbit led1=P2^0;sbit led2=P2^1;sbit led3=P2^3;sbit led4=P2^4;sbit led5=P2^5;sbit led6=P2^6;sbit led7=P2^7;void InitTimer0(){TMOD=0x01;TH0=(65536-50000)/256; TL0=(65536-50000)%256; EA=1;ET0=1;TR0=1;}void Timer0() interrupt 1 {static uint i;TH0=(65536-50000)/256; TL0=(65536-50000)%256;i++;if(i%2==0){led1=~led1;}if(i%4==0){led2=~led2;}if(i%6==0){led3=~led3;}if(i%8==0){led4=~led4;}if(i%10==0){led5=~led5;}if(i%12==0){led6=~led6;}if(i%14==0){led7=~led7;}}void Delay1ms(uchar _ms){uchar i;while(_ms--){i=130;while(i--);}}实验总结：通过本次实验，我们掌握了单片机控制跑马灯（流水灯）的方法，对单片机编程和IO 口的使用有了更深入的了解。

单片机实验报告姓名： 学号：一、 实验实现功能：1：计数器功能2：流水灯二、 具体操作：1、计数器功能数码管的动态显示。

每按一次K2键计数器加1通过数码管显示出来，计数器可以实现从0计数到9999。

2、流水灯当在计数器模式下的时候按下K3键时程序进入跑马灯模式，8个小灯轮流点亮每次只点亮一个，间隔时间为50ms 。

三、 程序流程图开始 定时器T0 设置初值，启动定时器，打开中断复位 Key2按下 中断关闭 计数器模式 计数器加1 Key3按下 流水灯模式 数码管显示数字加1 跑马灯点亮间隔50ms Key1按下中断打开四、程序#include <reg51.h>typedef unsigned char uint8;typedef unsigned int uint16; //类型定义sbit P2_1 = P2^1;sbit P2_2 = P2^2;sbit P2_3 = P2^3;sbit P2_4 = P2^4; //位声明四个数码管开关sbit Key2 = P3^2;sbit Key3 = P3^3; //位声明2个按键K2和K3sbit Ledk = P2^0 ; //LED 开关void delay(uint16 i); //延时函数声明void refresh (); // 数码管刷新函数声明void liushuideng(); //流水灯函数声明uint8 number[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};//数码管的真值表uint8 out[4] = {0}; // 数组变量uint16 counter=0; //用作计数器的变量uint16 Time_counter=0; //用作定时器的变量void main() //主函数{TMOD = 0x01; //定时器0，工作方式一TH0 = 0xFC;TL0 = 0x18; //定时器初值使每次循环为1msTR0 = 0; //定时器0开始作ET0 = 0; // 定时器中断关EA = 0; // 关中断while(1) //计数器模式{Ledk =1 ; //led开关关out[0]=number[counter%10]; //取个位out[1]=number[counter%100/10]; //十位out[2]=number[counter%1000/100]; //百位out[3]=number[counter/1000]; //千位if (!Key2) //计数器加1{++counter; //自加out[0]=number[counter%10]; //取个位out[1]=number[counter%100/10]; //十位out[2]=number[counter%1000/100]; //百位out[3]=number[counter/1000]; //千位while(!Key2) //等待键盘抬起refresh(); //刷新数码管}refresh(); //刷新数码管if (!Key3) // 进入跑马灯模式liushuideng();}} //主函数结束/*******************延时*************/void delay(uint16 i){uint8 j; // 定义局部变量for(i;i>0;i--) //循环i*240 次for(j=240;j>0;j--);}/************数码管刷新******************/void refresh (){uint8 j;for (j=0;j<4;j++) //四次循环刷新数码管{switch(j){case 0: P2_1=1;P2_2=1;P2_3=1;P2_4=0;break;case 1: P2_1=1;P2_2=1;P2_3=0;P2_4=1;break;case 2: P2_1=1;P2_2=0;P2_3=1;P2_4=1;break;case 3: P2_1=0;P2_2=1;P2_3=1;P2_4=1;break;//每次循环只选中一个数码管default:break;}P0 = out[j]; // 位选,给数码管送值delay (20); //延时消抖}}/*************定时器的中断服务函数**************/void Timer0_Overflow() interrupt 1 //定时器0溢出中断,这个语句1ms执行一次{TH0 = 0xFC;TL0 = 0x18; //每1ms重新赋定时器初值Time_counter++; //计数，看经过了几个1ms}/***********************流水灯子函数****************************/ void liushuideng(){uint8 j = 0 ; //定义局部变量P0 = 0xff; // 小灯全关TR0 = 1; //定时器1开始计时EA = 1; //中断开放ET0 = 1; //定时器0中断开while(1){Ledk = 0 ; //打开LED开关P2 = P2|0x1E; //关掉数码管if(50 == Time_counter) //50个毫秒{P0=~(1<<j++); //控制小灯Time_counter = 0; //清零开始下一次循环定时}if (8==j) //移完8次再重新移{j=0;}}}。

实验三、跑马灯程序设计实验（2学时）一、实验目的1、熟悉89C51单片机系列指令系统；2、掌握软件定时程序的编写方法和子程序的调用方法；3、掌握使用汇编语言来实现跑马灯设计。

二、实验内容参照如下原理图设计一个跑马灯控制程序，让8个led按照自己的设想发光，显示的样式尽可能的丰富，灯的变化延时通过调用软件延时子程序来实现，要求延时时间为0.5S。

LED灯样式参考：1、让8个灯闪烁完后，1个灯向左（RL）或向右（RR）移动（流水灯）。

2、8个灯通过取表格“T AB：DB 81H,0C3H,0E7H,0FFH,18H,3CH,7EH,0FFH”值进行变化。

三、实验设备微机1台，单片机实验板1块四、实验报告要求1、写出实验目的、实验内容、实验设备、程序流程图和源程序清单（加注释）；2、写出运行结果，并分析其是否正确；3、说明实验中遇到的问题及解决的方法；4、用实验报告纸手写实验报告。

ORG 0000HSJMP MAINORG 0030H;LCALL MAINMAIN:MOV P1,#00HMOV DPTR,#LIGHTCHU:MOV R3,#06HMOV A,#00HTURN:MOV 20H,AMOVC A,@A+DPTRMOV P1,AMOV A,20HINC ALCALL DELAYDJNZ R3,TURNSJMP CHUDELAY:MOV R0,#05HD1:MOV R1,#250D2:MOV R2,#200D3:DJNZ R2,D3D4:DJNZ R1,D2DJNZ R0,D1RETLIGHT:DB 81H,42H,24H,18H,24H,42H SJMP $END本实验，使我受益良多。

在实验未开始之前，老师给了我们讲解了什么是跑马灯，让我们知道这跑马灯是怎么一回事；后来老师还讲了一两个例子，这让我们在设计程序的时候，有了头绪。

本实验，我的程序是P1两边同时来灯，当两灯相碰撞时，就反弹；反弹到顶/底时，再向内聚；然后再反弹……这是实验最终的程序，但在程序未出炉之前，遇到了一些问题。

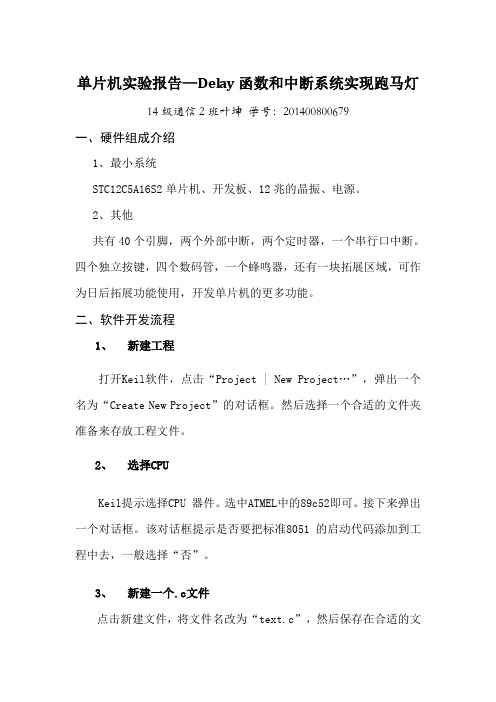

单片机实验报告—Delay函数和中断系统实现跑马灯14级通信2班叶坤学号：201400800679一、硬件组成介绍1、最小系统STC12C5A16S2单片机、开发板、12兆的晶振、电源。

2、其他共有40个引脚，两个外部中断，两个定时器，一个串行口中断。

四个独立按键，四个数码管，一个蜂鸣器，还有一块拓展区域，可作为日后拓展功能使用，开发单片机的更多功能。

二、软件开发流程1、新建工程打开Keil软件，点击“Project | New Project…”，弹出一个名为“Create New Project”的对话框。

然后选择一个合适的文件夹准备来存放工程文件。

2、选择CPUKeil提示选择CPU 器件。

选中ATMEL中的89c52即可。

接下来弹出一个对话框。

该对话框提示是否要把标准8051 的启动代码添加到工程中去，一般选择“否”。

3、新建一个.c文件点击新建文件，将文件名改为“text.c”，然后保存在合适的文件夹里。

扩展名“.c”不可省略。

4、添加源程序文件到工程中一个空的源程序文件“text.c”已经建立，但是这个文件与刚才新建的工程之间并没有什么内在联系，因此我们需要把它添加到工程中去。

单击Keil软件左边项目工作窗口“Target 1 ”上的“＋”，将其展开。

然后右击“Source Group 1”文件夹，会弹出选择菜单。

单击其中的“Add Files to Group 'Source Group 1' ”项。

这时，对话框内将出现刚才保存过的“text.c”。

双击文件“text.c”，这时，源程序文件“text.c ”已经出现在项目工作窗口的“Source Group 1 ”文件夹内。

5、设计和编辑C语言程序单根据实验要求编辑C语言程序，并且通过反复的编译和调试以确保程序的正确性。

编辑“text.c ”文件，然后点击“Project”中的“compile”，根据运行结果调试程序，以达到目的。

学号***********序号34单片机原理与接口技术实验报告实验项目序号实验一实验项目名称跑马灯实验姓名王海标专业电气工程及其自动化班级电气15-2BF 完成时间2017年3月18日实验一跑马灯实验一、实验目的1、熟悉HNIST-2型单片机系统相关硬件电路，程序下载方法；2、掌握采用汇编语言与C语言开发单片机系统的程序结构；3、掌握51系列单片机通用I/O口的使用。

二、实验前准备1、完成作业3；2、根据实验内容编写好相关程序，并进行Proteus仿真。

三、实验内容1、基本的流水灯。

根据图3.1电路，编写一段程序，使8个发光二极管D1、D2、D3、D4、D5、D6、D7、D8顺序（正序）点亮：先点亮D1，再点亮D2、D3 (8)D1……，循环点亮。

每点亮一个LED，采用软件延时一段时间。

2、简单键控的流水灯。

不按键，按正序点亮流水灯；按下K1不松手，按倒序点亮流水灯，即先点亮D8，再顺序点亮D7、D6……D1、D8……。

松手后，又按正序点亮流水灯。

3、键控的流水灯。

上电，不点亮LED，按一下K1键，按正序点亮流水灯。

按一下K2键，按倒序点亮流水灯，按一下K3键，全部关闭LED。

四、软件设计思想1、基本的流水灯软件延时采用程序void delay(unsigned int c)，可调整延时时间。

2、简单键控的流水灯。

由于是按下键不松手，键值一直保留，所以判断if(K1==0)，即是按下K1，采用如例题所示的if(K1==0)或if(K1==1)，后接while（1）循环的模式。

3、键控的流水灯由于是按一下键后马上松手，所以要设置一个变量K保留按键键值，由于单片机本身原理图所致，K17、K18、K19、K20四个键已经固定为K17=P2^0、K18=P2^1、K19=P2^2、K20=P2^3所以直接运用，利用如if（K1==0）的条件判断语句来判断是否按下K1、K2、K3按键，实现键控流水灯。

五、实验原理图如图3.1所示。

一、前言随着科技的不断发展，单片机技术在各个领域得到了广泛的应用。

为了提高我们的实践能力，加强理论知识与实际操作的结合，我们进行了单片机跑马灯实训。

通过本次实训，我们深入了解了单片机的基本原理，掌握了单片机的编程方法，并能够运用所学知识解决实际问题。

二、实训目的1. 熟悉单片机的硬件结构和工作原理。

2. 掌握单片机的编程方法，包括汇编语言和C语言。

3. 学会使用单片机进行简单的外设控制。

4. 提高动手能力和团队合作能力。

三、实训内容1. 实训设备（1）8051单片机开发板（2）LED灯（3）电阻（4）电源2. 实训步骤（1）搭建电路首先，我们需要搭建跑马灯的电路。

将LED灯串联，然后连接到单片机的P1口。

在LED灯的正极和负极之间串联一个电阻，用于限流。

（2）编写程序接下来，我们需要编写跑马灯的程序。

以下是用C语言编写的跑马灯程序：```c#include <reg51.h>#define LED P1void delay(unsigned int ms) {unsigned int i, j;for (i = 0; i < ms; i++)for (j = 0; j < 1275; j++);}void main() {while (1) {LED = 0x01; // 第一个LED灯亮 delay(500); // 延时LED = 0x02; // 第二个LED灯亮 delay(500); // 延时LED = 0x04; // 第三个LED灯亮 delay(500); // 延时LED = 0x08; // 第四个LED灯亮 delay(500); // 延时LED = 0x10; // 第五个LED灯亮 delay(500); // 延时LED = 0x20; // 第六个LED灯亮 delay(500); // 延时LED = 0x40; // 第七个LED灯亮 delay(500); // 延时LED = 0x80; // 第八个LED灯亮 delay(500); // 延时LED = 0x00; // 所有LED灯熄灭delay(500); // 延时}}```（3）编译程序将编写的程序导入到单片机开发板中，并下载到单片机中。

单片机整套实验及程序（交通灯_跑马灯等）文档实验1 跑马灯实验一、实验目的●初步学会Proteus ISIS和uVision2单片机集成开发环境的使用；●初步掌握采用汇编语言与C语言开发单片机系统的程序结构；●掌握80C51单片机通用I/O口的使用；●掌握单片机内部定时/计数器的使用及编程方法以及中断处理程序的编写方法。

二、实验设备及器件●硬件：PC机，HNIST-1型单片机实验系统●软件：Proteus ISIS单片机仿真环境，uVision2单片机集成开发环境三、实验内容●编写一段程序，采用P1口作为控制端口，使与P1口相接的四个发光二极管（D1、D2、D3、D4）按照一定的方式点亮。

如点亮方式为：先点亮D1，延时一段时间，再顺序点亮D2……D4，然后又是D4……D1，同时只能有一个灯亮；然后每隔一段时间一次使相邻两个灯亮，三个灯亮，四个灯亮，最后闪烁三次，接着循环变化。

●基于Proteus ISIS仿真环境完成上述功能的仿真。

●基于uVision2单片机集成开发环境与硬件平台完成程序的脱机运行。

四、实验原理图图3.1 跑马灯实验电路原理图电路原理图如上图3.1所示，AT89S52的P1.0~P1.3控制4个发光二极管，发光二极管按照一定次序发光，相邻发光二极管的发光时间间隔可以通过定时器控制，还可以通过软件延时实现。

五、软件流程图与参考程序● 主程序流程图如下：● 参考程序#include#include#define uchar unsigned char#define uint unsigned intuchar aa ，num ，speed ，flag;uchar code table[]={0x0e ，0x0d ，0x0b ，0x07};uchar code table1[]={0x0a ，0x05，0x09，0x06};uchar codetable2[]={0x0c ，0x09，0x03，0x08，0x01，0x0e ，0x0c ，0x08，0x00}; void delay(uint z)//延时函数uint x;uchar y;for(x=z;x>0;x--)for(y=200;y>0;y--);}void init()//条件初始化函数{ flag=0;speed=10;//控制跑马灯流水速度TMOD=0x01;//中断方式开始初始化（定时器、中断、标志位设置） Flag=1? 流水灯操作结束 Y NTH0=(65535-50000)/256;TL0=(65536-50000)%256;//初值EA=1;//打开总中断ET0=1;//打开外中断0TR0=1;}void main(){init();//调用初始化函数while(1){if(flag){delay(2000);//调用延时函数for(num=0;num<4;num++)//从左至右间隔一个依次闪烁{P1=table[num];delay(2000);for(num=3;num>0;num--)//从左至右间隔一个依次闪烁{P1=table[num];delay(2000);}for(num=0;num<4;num++)//从左至右间隔两个依次闪烁{P1=table1[num];delay(2000);}for(num=3;num>0;num--)//从左至右间隔两个依次闪烁{P1=table1[num];delay(2000);}for(num=0;num<6;num++)//两个，三个，四个跑马灯依次闪烁{P1=table2[num];delay(2000);}for(num=0;num<5;num++)//闪烁5次{P1=0xff;//全暗delay(2000);P1=0X00;//全亮delay(2000);}speed=speed-3;//变速if(speed==4){speed=10;}}}}void timer0() interrupt 1//中断函数{TH0=(65535-50000)/256;TL0=(65536-50000)%256;aa++;if(aa==speed){aa=0;flag=1;}}六、实验思考题●请用汇编指令完成本实验内容，深刻理解汇编语言程序设计结构。

可编辑修改精选全文完整版实验一跑马灯实验一、实验内容1、基本的流水灯根据图1电路，编写一段程序，使8个发光二极管D1、D2、D3、D4、D5、D6、D7、D8顺序（正序）点亮：先点亮D1，再点亮D2、D3……D8、D1……，循环点亮。

每点亮一个LED，采用软件延时一段时间。

2、简单键控的流水灯不按键，按正序点亮流水灯；按下K1不松手，按倒序点亮流水灯，即先点亮D8，再顺序点亮D7、D6……D1、D8……。

松手后，又按正序点亮流水灯。

3、键控的流水灯上电，不点亮LED，按一下K1键，按正序点亮流水灯。

按一下K2键，按倒序点亮流水灯，按一下K3键，全部关闭LED。

二、实验方案1、总体方案设计考虑到K4键未被使用，所以将实验内容中的三项合并到一个主函数中：K4键代替实验内容第二项中的K1键；单片机一开机即执行实验内容第一项；K1、K2、K3键实现实验内容第三项。

所用硬件：AT89C52、BUTTON、LED-BLUE、电源输入：P2.0-K1；P2.1-K2；P2.2-K3；P2.3-K4。

低电平有效输出：P0.0~P0.7-D0~D7。

LED组连线采用共阳极，低电平有效软件设计：软件延时采用延时函数delay(t)，可调整延迟时间：void delay(uint t){uint i;while(t--)for(i=0;i<1000;i++){if(P2!=oldK&&P2!=K[0])break;//按下了其他键退出循环}}由于涉及到按键变化所以要设置一个变量oldK保留按键键值，要在延时程序中检测是否按键，当按键后立即设置oldK的值。

按键判断采用在while循环中利用条件语句判断P2的值然后执行该键对应的代码段，达到相应的响应。

为了让K4键的效果优化，即状态变化从当前已亮灯开始顺序点亮或逆序点亮，利用全局变量n来记录灯号，利用算法即可实现。

主要算法：1、全局变量的定义：uchar D[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0X7f};//单个LED亮uchar AllOff=0xff;//LED全灭uchar AllOn=0x00;//LED全亮uchar K[]={0xff,0xfe,0xfd,0xfb,0xf7};//按键开关uchar oldK;//记录已按键int n;2、顺序、逆序点亮流水灯：void forward(){for(n=0;n<=7;n++){out=D[n];delay(15);if(P2!=oldK&&P2!=K[0])break;}out=AllOff;}void backward(){for(n=7;n>=0;n--){out=D[n];delay(15);if(P2!=oldK&&P2!=K[0])break;}out=AllOff;}3、实验内容第二项流水灯灯亮顺序变换：void hold(){n=8;while(1){if(P2==K[4]){//一直按着K4键，逆序点亮跑马灯oldK=K[4];if(n==-1)n=7; //D0灯亮后点亮D7while(n>=0){out=D[n];n--;if(delay4(15))break;}}if(P2==K[0]){//未按下K4键，一直正序点亮跑马灯oldK=K[0];if(n==8)n=0;//D7灯亮后点亮D0while(n<=7){out=D[n];n++;if(delay4(15))break;}}if(P2!=K[4]&&P2!=K[0]){//按下了其他键，退出hold函数break;}}}4、对应实验内容第一项，开机顺序点亮流水灯：while(1){//开机即正序点亮流水灯forward();if(P2!=K[0]){break;}}2、实验原理图图2-1 实验原理图3、程序流程图图2-2 程序流程图三、源程序#include"reg51.h"#define uchar unsigned char#define uint unsigned int#define out P0uchar D[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0X7f};//单个LED亮uchar AllOff=0xff;//LED全灭uchar AllOn=0x00;//LED全亮uchar K[]={0xff,0xfe,0xfd,0xfb,0xf7};//按键开关uchar oldK;//记录已按键int n;//记录当前亮的灯号void delay(uint t){uint i;while(t--)for(i=0;i<1000;i++){if(P2!=oldK&&P2!=K[0])break;//按下了其他键退出循环}}void delay10ms(){uint i;for(i=0;i<10000;i++);}void forward(){for(n=0;n<=7;n++){out=D[n];delay(15);if(P2!=oldK&&P2!=K[0])break;}out=AllOff;}void backward(){for(n=7;n>=0;n--){out=D[n];delay(15);if(P2!=oldK&&P2!=K[0])break;}out=AllOff;}int delay4(uint t){uint i;while(t--)for(i=0;i<1000;i++){if(P2!=oldK){ //按键变化退出循环return 1;}}return 0;}void hold(){n=8;while(1){if(P2==K[4]){//一直按着K4键，逆序点亮跑马灯oldK=K[4];if(n==-1)n=7; //D0灯亮后点亮D7while(n>=0){n--;if(delay4(15))break;}}if(P2==K[0]){//未按下K4键，一直正序点亮跑马灯oldK=K[0];if(n==8)n=0;//D7灯亮后点亮D0while(n<=7){out=D[n];n++;if(delay4(15))break;}}if(P2!=K[4]&&P2!=K[0]){//按下了其他键，退出hold函数break;}}}void main(){oldK=K[0];while(1){//开机即正序点亮流水灯forward();if(P2!=K[0]){break;}}while(1){out=AllOff;if((P2&0x0f)!=0x0f){//检测有键按下delay10ms();//延时10ms再去检测//P2.0_K1键按下正序点亮流水灯if(P2==K[1]){oldK=K[1];while(1){forward();if(P2!=K[1]&&P2!=K[0]){//按下了其他键，退出break;}}}//P2.1_K2键按下逆序点亮流水灯if(P2==K[2]){while(1){backward();if(P2!=K[2]&&P2!=K[0]){//按下了其他键，退出break;}}}//P2.2_K3键按下关闭全部LEDif(P2==K[3]){oldK=K[3];out=AllOff;}//P2.3_K4键按下长按逆序点亮流水灯，不按正序点亮流水灯，直到其他键按下停止if(P2==K[4]){hold();}}}}四、实验结果1、基本的流水灯：开机后即重复顺序点亮流水灯，等待其他按键。

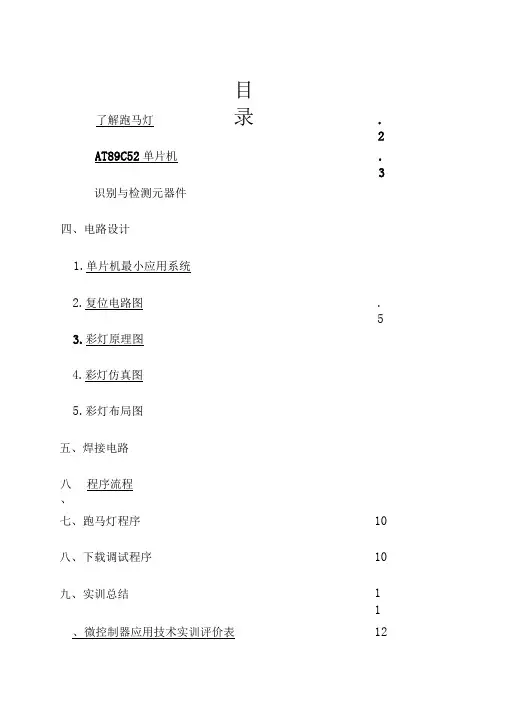

了解跑马灯AT89C52单片机识别与检测元器件四、电路设计1.单片机最小应用系统2.复位电路图3.彩灯原理图4.彩灯仿真图5.彩灯布局图五、焊接电路八、程序流程七、跑马灯程序八、下载调试程序九、实训总结目录.2.3.5101011、微控制器应用技术实训评价表12、了解跑马灯在生活和生产的各领域中，凡是有自动控制要求的地方都会有单片机的身影出现;从简单到复杂，从空中、地面带地下，凡是能想象到的地方几乎都有使用单片机的需求。

现在尽管单片机的应用已经很普遍了，但仍有许多可以用单片机控制而没有实现的项目，因此，单片机的应用大有想象和拓展空间。

单片机的应用有利于产品的小型化、多功能化和智能化，有助于提高劳动效率，减轻劳动强度，提高产品质量，改善劳动环境, 减少能源和材料消耗，保真安全等。

但是单片机应用的意义绝不仅限于它的广阔范围以及所带来的经济效益上，更重要的意义还在于单片机的应用正从根本上改变者传统的控制系统设计思想和设计方法。

从前必须有模拟电路或数字电路实现的大部分功能，现在已能使用单片机通过软件方法来实现了。

这种以软件取代硬件并提高系统系能的控制系统是一种全新的概念，是对传统控制技术的一次革命。

随着单片机应用的推广普及，微控制技术必将不断发展、日益完善和更加充实。

在众多的微控技术实验中，老师为我们选择了用单片机制作8个灯的跑马机这一较为基本的科目，单片机使用我们熟悉的AT89C52型单片机，采用覆铜板手工焊制的方法来制作电路板，使用Proteus进行仿真。

本设计选择采用AT89C51单片机为核心。

AT89C51是一个低电压、高性能CMOS8位单片机带有K字节的可反复擦写的程序存储器。

和128字节的存取数据存储器RAM这种器件采用ATMEL公司的高密度、不容易丢失存储技术生产，并且能够与MCS-51系列的单片机兼容。

片内含有8位中央处理器和闪烁存储单位，有较强的功能的AT89C51单片机能够被应用到控制领域中AT89C51提供以下的功能标准：4K字节闪烁存储器，128字节随机存取数据存储器，32个I/O 口，2个16位定时/计数器，1个5向量两级中断结构，1个串行通信口，片内振荡器和时钟电路。

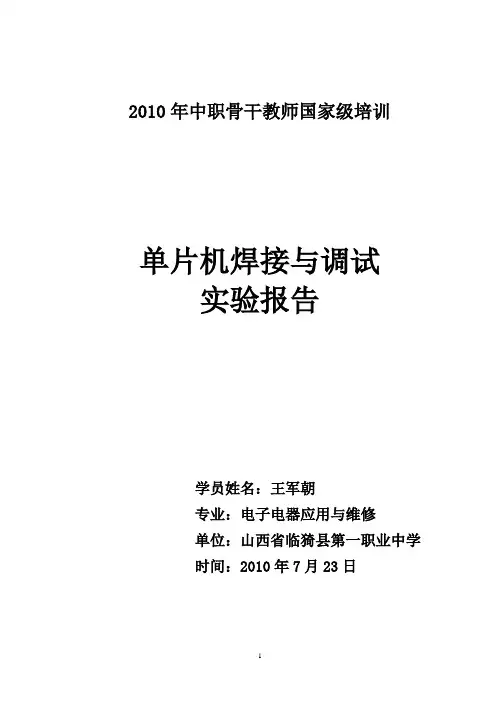

2010年中职骨干教师国家级培训单片机焊接与调试实验报告学员姓名：王军朝专业：电子电器应用与维修单位：山西省临猗县第一职业中学时间：2010年7月23日实验一熟悉最小单片机组装及keil的使用实验题目：用P1口的P1.0～P1.3作为输入，读取开关K0～K3上的数据，用P1.4～P1.7作为输出，控制发光二极管L0～L3。

设晶振频率fosc=12MHz，为更好的观察实验现象，要求程序在延时1S后再执行下一条。

实验目的：熟悉最小单片机组装及STC ISP和keil软件的使用，并进行调试。

实验内容：最小单片机的组装与焊接，熟悉实验环境，掌握keil 的使用方法；建立工程，编程，调试并运行程序。

基本要求：能够在计算机上使用相应的软件建立一个工程，应用简单指令编写简单的程序进行编译，并在实验板上调试成功。

实验工具：1、单片机测试平台：PC机，串口线，并口线，单片机开发板。

2、软件：keil51测试软件，STC软件，串口调试软件，定时器/计数器初值测试软件。

3、万用表，尖嘴钳，斜口钳，镊子，剪刀，螺丝刀（十字/一字），电烙铁，烙铁架，松香，焊锡，清洁棉，工具箱。

电路原理：程序流程：实现小灯随开关闭合亮的程流程图实验步骤：1、应的元件组装最小单片电路成果图2、进行编程ORG 0000HLJMP MAINORG 0030HMAIN:MOV SP,#60H ；主程序开始，设置堆栈SP为60HMOV A,#0FHMOV P1,A ；数据送P1口，设置P1.0～P1.3为输入NEXT:MOV A,P1 ；读K0～K3上的数据SWAP A ；A的低4位与高4位交换ORL A,#0FH ；A的高4位不变，低4位为全1MOV P1,A ；送数据到L0～L3，设置P1.0～P1.3为输入LCALL DELAY ；调用延时子程序LJMP NEXT ；循环DELAY:MOV R5,#10；DEL0:MOV R6,#200；DEL1:MOV R7,# 0F8H；NOP；DJNZ R7,$；DJNZ R6,DEL1；DJNZ R5,DEL0；RET；END实验体会单片机是一门应用性和实践性非常强的学科，必须要多动手，多做实验。

单片机内部结构测试报告姓名：苏汉生班别：09机械1班学号：0915020045指导老师：庞志目录1.跑马灯实验12.跑马灯实验23.跑马灯实验34.按键实验、蜂鸣器5.定时器数码管显示6.看门狗实验7.AD数模转换实验程序运行分析一、跑马灯实验11．测试程序名称：跑马灯实验12．程序功能介绍：跑马灯1的程序功能主要是控制LED灯闪亮的顺序，使八个LED灯按照程序设定闪亮。

但对按键和其他元件不起任何控制作用。

3．程序相关的电路图：8位流水灯电路4．程序总体（主函数）流程图：5（1）（3）1ms延时函数：（4）N ms掩饰函数：6．程序涉及的技术解析：unsigned charLED_table[]={0xFE,0x00,0xFF,0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF ,0x7F,0xFF,0x00,0xFF,0x7F,0xBF,0xDF,0xEF,0xF7,0xFB,0xFD,0xFE,0 xFF,0x00,0xFF,0x7E,0xBD,0xDB,0xE7,0xFF,0x00,0xE7,0xDB,0xBD,0x7 E,0xFF,0x00};上述这个语句用到了一维数组，命名为LED_table，该数组一共有37个元素，每一个元素是一个十六进制的数，这些十六进制的数代表着开发板上的LED灯闪亮的规律（输出1为不亮，输出0为亮）。

PORTA = 0xFF;DDRA = 0xFF;DDRE=0XFF;PORTE=0XFF;上述语句是I/O口（端口A寄存器）的初始化，A口的8个脚控制开发板上的8个LED灯。

初始化A口设置为输出，8个引脚分别为1111 1111，LED等为全灭的状态。

单片机与LED灯之间连接了一个74HC573八进制3态非反转透明锁存器，E口2脚接在74HC573锁存器的使能端。

当锁存使能端为高电平1时，锁存对于数据是透明的（也就是说输出同步）；当锁存使能端为低电平0时，符合建立时间和保持时间的数据会被锁存。

单片机跑马灯实验报告摘要：本实验通过使用单片机来控制LED灯进行跑马灯效果的展示。

通过简单的电路连接和编程，我们成功实现了单片机跑马灯的功能。

实验结果表明，单片机跑马灯是一种简单而有效的显示系统，可广泛应用于娱乐和装饰等领域。

引言：跑马灯效果是一种常见且受欢迎的LED显示效果，它可以不断地循环显示LED灯的亮灭轮廓，给人们带来视觉上的愉悦。

单片机是一种可编程的微控制器，广泛应用于电子系统的控制和管理。

在本实验中，我们将利用单片机来实现跑马灯效果，通过编程控制LED灯的亮灭来模拟跑马灯的效果。

材料和方法：本实验所需材料如下：1. 单片机开发板2. LED灯3. 面包板4. 连接线实验步骤：1. 将单片机开发板放置在面包板上，确保连接稳固。

2. 将LED灯连接到面包板上，按照电路图正确连接。

3. 接通电源，将USB线连接到单片机开发板上。

4. 在计算机上打开开发板的编程软件。

5. 编写程序代码，实现跑马灯的效果。

6. 将程序代码下载到单片机开发板中。

7. 观察LED灯的亮灭情况，检查是否实现了跑马灯效果。

结果和讨论：经过实验，我们成功实现了单片机跑马灯的效果。

LED灯按照指定的顺序循环亮灭，产生出跑马灯的效果。

通过调整程序代码，我们可以控制跑马灯的速度和亮灭顺序，使其更加多样化和有趣。

单片机跑马灯是一种简单而有效的LED显示系统。

它可以应用于各种场景，包括室内和室外的装饰灯，新闻标语显示，广告牌等。

跑马灯效果不仅能够吸引人们的目光，还可以起到一定的宣传和广告效果。

总结：通过本次实验，我们了解了单片机的基本原理和应用，并成功实现了单片机跑马灯的效果。

单片机跑马灯具有简单、低成本、可编程等优点，适用于各种需要循环显示效果的场景。

未来，我们可以探索更多有趣的跑马灯效果，并将其应用于实际项目中。

在这个数字化时代，单片机跑马灯有着广阔的应用前景，希望能够为人们的生活和工作带来更多的灵感和乐趣。

一、实训背景随着科技的发展，单片机作为一种重要的嵌入式系统控制单元，在工业控制、智能家居、物联网等领域得到了广泛的应用。

为了提高学生对单片机程序设计的理解和实践能力，本次实训选择了跑马灯程序设计作为实训项目。

二、实训目的1. 熟悉单片机的基本结构和编程方法。

2. 掌握Keil C51集成开发环境的使用。

3. 学习跑马灯程序的设计与实现。

4. 培养动手实践能力和团队协作精神。

三、实训内容本次实训主要分为以下几个部分：1. 电路设计：设计跑马灯的电路，包括单片机、LED灯、电阻、按键等元件。

2. 程序设计：编写跑马灯的程序，实现LED灯的正序、倒序、闪烁等功能。

3. 程序调试：在Keil C51集成开发环境中进行程序调试，确保程序正常运行。

4. 实验报告撰写：总结实训过程中的经验和收获，撰写实验报告。

四、电路设计跑马灯电路主要包括以下元件：1. 单片机：选用AT89C51单片机作为控制核心。

2. LED灯：使用8个LED灯作为显示元件。

3. 电阻：用于限流，防止LED灯烧毁。

4. 按键：用于控制跑马灯的运行模式。

电路连接方式如下：1. 将8个LED灯的正极依次连接到单片机的P1口。

2. 将8个LED灯的负极依次连接到地线。

3. 将按键的一端连接到单片机的P3.0口，另一端连接到地线。

五、程序设计跑马灯的程序采用C语言编写，主要功能包括：1. 正序跑马灯：LED灯依次点亮，从D1到D8。

2. 倒序跑马灯：LED灯依次点亮，从D8到D1。

3. 闪烁跑马灯：LED灯快速闪烁。

程序流程如下：1. 初始化单片机P1口为输出模式。

2. 根据按键输入选择跑马灯的运行模式。

3. 根据选择的模式，依次点亮LED灯。

4. 延时一段时间，然后继续点亮下一个LED灯。

5. 重复步骤3和4，直到所有LED灯点亮完毕。

程序代码如下：```c#include <reg51.h>#define LED P1void delay(unsigned int t) {unsigned int i, j;for (i = 0; i < t; i++)for (j = 0; j < 120; j++);}void main() {unsigned char i;LED = 0x01; // 正序跑马灯while (1) {for (i = 0; i < 8; i++) {delay(500); // 延时LED = (0x01 << i); // 点亮下一个LED灯}}}```六、程序调试在Keil C51集成开发环境中，将程序代码编译生成HEX文件，然后将HEX文件烧录到单片机中。

单片机跑马灯实验报告单片机跑马灯实验报告引言：单片机是一种集成电路，具有微处理器核心、存储器、输入输出接口和定时计数器等功能，广泛应用于各个领域。

而跑马灯实验是单片机学习中的基础实验之一，通过控制LED灯的亮灭顺序，实现类似跑马灯效果。

本报告将详细介绍单片机跑马灯实验的设计原理、实验步骤以及实验结果。

一、设计原理：单片机跑马灯实验的设计原理基于单片机的IO口控制和定时器的应用。

在单片机中，IO口可以通过设置高低电平来控制外部设备的工作状态，而定时器可以实现对时间的精确控制。

通过将多个LED灯连接到单片机的不同IO口上，并利用定时器控制LED灯的亮灭顺序和时间间隔，就可以实现跑马灯效果。

二、实验步骤：1. 准备工作：a. 准备单片机开发板、杜邦线、LED灯等实验器材；b. 连接电路：将多个LED灯通过杜邦线连接到单片机的不同IO口上；c. 上电测试：将开发板连接到电源，确认电路连接无误。

2. 编写程序：a. 打开单片机开发环境，选择合适的单片机型号；b. 编写程序代码：根据实验要求，编写控制LED灯亮灭顺序的程序代码；c. 调试程序：通过编译、下载和运行，检查程序是否可以正常工作。

3. 实验操作：a. 将已编写好的程序下载到单片机开发板中；b. 上电运行：通过上电启动单片机，程序开始运行；c. 观察实验现象：观察LED灯的亮灭顺序和时间间隔，验证跑马灯效果。

三、实验结果：经过实验操作，我们成功实现了单片机跑马灯效果。

LED灯按照预先设定的顺序依次亮起，并在一定时间后熄灭，随后下一个LED灯亮起，如此循环往复，形成了跑马灯效果。

通过调整程序代码中的参数，我们还可以改变跑马灯的亮灭顺序和时间间隔，实现不同的效果。

四、实验总结：通过这次单片机跑马灯实验，我们深入了解了单片机的IO口控制和定时器的应用。

通过编写程序代码，我们成功实现了跑马灯效果，并通过调试参数，改变了跑马灯的亮灭顺序和时间间隔。

这次实验不仅巩固了我们对单片机的基础知识的理解，还培养了我们的实际操作能力。

目录1 实验目的 (1)2 元器件清单及简介 (1)3 设计原理及分析 (1)3.1 主要设计要求 (1)3.2 实验总流程图 (2)3.3 实验总图及说明 (3)4 实验中的问题与改进 (3)5 总结 (4)5.1 四级调速 (4)5.2 跑马灯闪烁方向的改变 (5)5.3 跑马灯循环闪烁灯的个数的改变 (6)6 实验分析与心得 (7)参考文献： (9)附录............................................... 错误！未定义书签。

基于AT89C51单片机的跑马灯电路课程设计1实验目的了解AT89C51管脚的基本功能，学会运用Proteus 7.7设计电路，学会运用汇编语言编写程序，来实现跑马灯的左右转换、0.1ms，0.25ms，0.5ms，1ms的四级变速、灯的闪烁个数为1,2,3,4等功能。

使用KEIL C51设计单片机程序，生成HEX文件，将程序烧录到AT89C51芯片中。

然后在实验电路中运行，调试。

2元器件清单及简介3设计原理及分析3.1主要设计要求1.灯的循环左右移动。

2.灯循环闪烁的个数可由1变到4。

3.灯循环闪烁的速度可变，分别是现0.1ms，0.25ms，0.5ms，和1ms的循环转变。

4.能在仿真图和面包板上进行实物运行并实现以上功能。

并能尽量节省器材。

3.2实验总流程图图1实验流程图3.3实验总图及说明图2 实验总图1．右边与P0口相连的8个灯采用上拉电阻方式，采用此方式是因为P0口驱动能力较大，且内部无上拉电阻，因此采用低电平驱动时，需加上拉电阻；且防止因电流过大而烧毁二极管。

2．左边依次与P1.0-P1.5的开关K0、K1、K2、K3、K4、K5，右边与P2.0-P2.3依次相连开关为K6、K7、K8、K9。

3.K0、K1控制灯的闪烁方向；K2、K3、K4、K5控制跑马灯闪烁的速度；K6、K7、K8、K9控制跑马灯灯闪烁的个数。

4.当有开关按下时相应的P口被置0，定时器中扫描P口程序扫描到相应P口为低电平，从而转到相应子程序执行，从而达到1所说功能。

实验一跑马灯-亮灯左移右移循环黄天佑 20132301155一、实验目的1、进一步熟悉keil C仿真软件及单片机实验板的使用。

2、了解并熟悉单片机I/O口和LED灯的电路结构，学会构建简单的流水灯电路。

3、掌握应用KEIL软件编辑、编译源汇编程序的操作方法。

4、了解单片机汇编语言程序的设计和调试方法。

二、实验原理1、实验板硬件电路图2、单片机流水灯程序设计(1)流水灯程序设计思路及程序流程。

实现流水灯的方法有很多，这里介绍一种。

(2)产生流水灯效果程序（逐条程序加注释）start:mov R0,#8 ; 设置左移8次mov A,#0FEH; 存入开始亮灯的位置LOOP: mov P0,A; 传送P0并输出ACALL DELAY; 调用延时程序RL A; 左移1位DJNZ R0,LOOP; 判断移送次数mov R1,#8; 设置右移8次LOOP1:RR A; 右移1位mov P0,A; 传送到P0口并输出ACALL DELAY; 调用延时程序DJNZ R1,LOOP1; 判断右移次数JMP start; 重新设定显示DELAY: mov R5,#10; 延时0.1s子程序D1: mov R6,#100;D2: mov R7,#100;DJNZ R7,$;DJNZ R6,D2;DJNZ R5,D1;RET ; 子程序返回END ; 程序结束三、实验步骤及调试过程1、汇编语言程序的编写与调试（1）新建一个工程（2）保存文件，设一个文件名（3）找到对应单片机的芯片，这里我们选AT89C51即可接着我们新建一个文本写程序(1)(2)保存文件名，注意文件名的后缀应该为.asm（汇编语言程序的格式）接着把我们的文本导入到工程里面去：(1)(2)点击Add，再Close即可2.汇编语言程序编译及下载(1)这里要设置一个输出.hex文件(2)点击生成工程相应的文件同时可以观察下面的结果：0 Error（s），即可。
