UG三维模型生成二维工程图(有剖切)的方法

UG三维图如何导出成CAD二维图
大家知道UG中是三维图，CAD一般是二维图形。

那么大家知道UG三维图如何导出成CAD二维图吗?下面是店铺整理的UG三维图如何导出成CAD二维图的方法，希望能给大家解答。

UG三维图导出成CAD二维图的方法
1、在UG中将“建模”环境切换到“制图”环境。

2、新建图纸页
3、添加基本视图到图纸页，如下图所示
3、将图纸文件导出为CGM格式文件。

4、新建一个模型文件。

5、导入CGM文件
6、导出文件为DXF或DWG格式文件
7、完成导出工作，至此3D转2D工作完成。

用此方法可以较好的实现UG三维到CAD二维的转换。

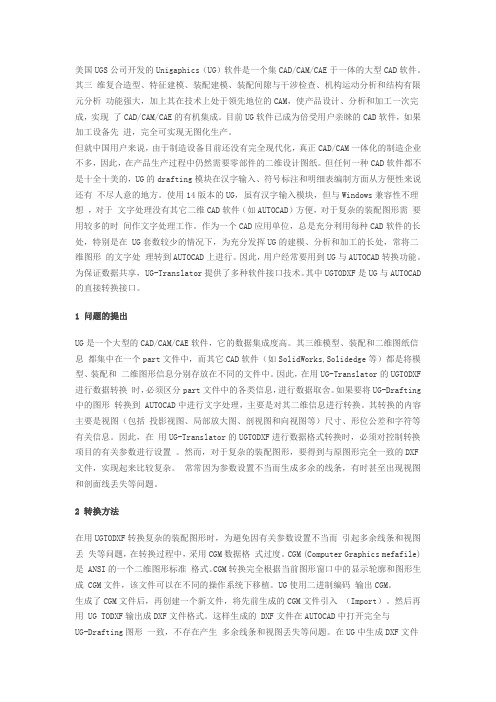

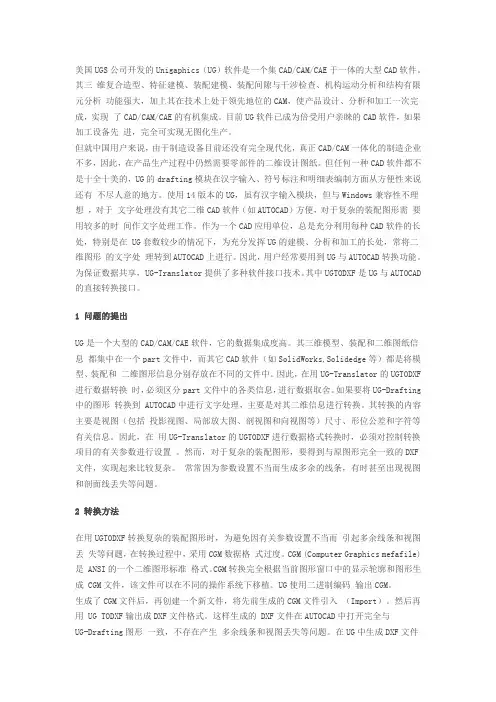

美国UGS公司开发的Unigaphics（UG）软件是一个集CAD/CAM/CAE于一体的大型CAD软件。

其三维复合造型、特征建模、装配建模、装配间隙与干涉检查、机构运动分析和结构有限元分析功能强大，加上其在技术上处于领先地位的CAM，使产品设计、分析和加工一次完成，实现了CAD/CAM/CAE的有机集成。

目前UG软件已成为倍受用户亲睐的CAD软件，如果加工设备先进，完全可实现无图化生产。

但就中国用户来说，由于制造设备目前还没有完全现代化，真正CAD/CAM一体化的制造企业不多，因此，在产品生产过程中仍然需要零部件的二维设计图纸。

但任何一种CAD软件都不是十全十美的，UG的drafting模块在汉字输入、符号标注和明细表编制方面从方便性来说还有不尽人意的地方。

使用14版本的UG，虽有汉字输入模块，但与Windows兼容性不理想，对于文字处理没有其它二维CAD软件（如AUTOCAD）方便，对于复杂的装配图形需要用较多的时间作文字处理工作。

作为一个CAD应用单位，总是充分利用每种CAD软件的长处，特别是在 UG套数较少的情况下，为充分发挥UG的建模、分析和加工的长处，常将二维图形的文字处理转到AUTOCAD上进行。

因此，用户经常要用到UG与AUTOCAD转换功能。

为保证数据共享， UG-Translator提供了多种软件接口技术。

其中UGTODXF是UG与AUTOCAD 的直接转换接口。

1 问题的提出UG是一个大型的CAD/CAM/CAE软件，它的数据集成度高。

其三维模型、装配和二维图纸信息都集中在一个part文件中，而其它CAD软件（如SolidWorks,Solidedge等）都是将模型、装配和二维图形信息分别存放在不同的文件中。

因此，在用UG-Translator的UGTODXF 进行数据转换时，必须区分part文件中的各类信息，进行数据取舍。

如果要将UG-Drafting 中的图形转换到 AUTOCAD中进行文字处理，主要是对其二维信息进行转换。

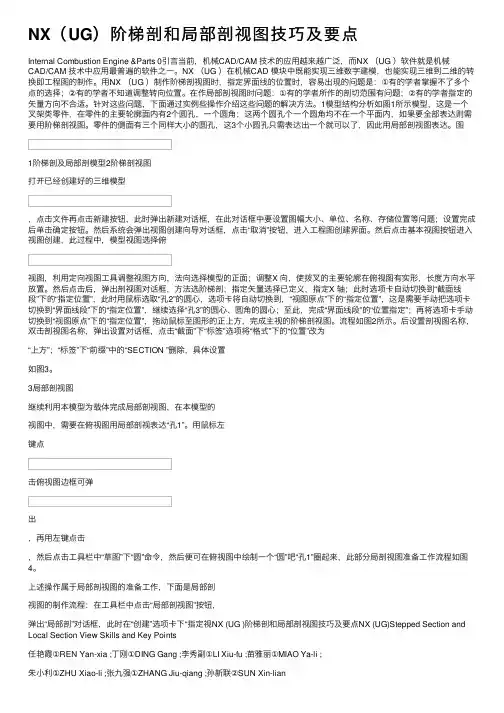

NX（UG）阶梯剖和局部剖视图技巧及要点Internal Combustion Engine &Parts 0引⾔当前，机械CAD/CAM 技术的应⽤越来越⼴泛，⽽NX （UG ）软件就是机械CAD/CAM 技术中应⽤最普遍的软件之⼀。

NX （UG ）在机械CAD 模块中既能实现三维数字建模，也能实现三维到⼆维的转换即⼯程图的制作。

⽤NX （UG ）制作阶梯剖视图时，指定界⾯线的位置时，容易出现的问题是：①有的学者掌握不了多个点的选择；②有的学者不知道调整转向位置。

在作局部剖视图时问题：①有的学者所作的剖切范围有问题；②有的学者指定的⽮量⽅向不合适。

针对这些问题，下⾯通过实例些操作介绍这些问题的解决⽅法。

1模型结构分析如图1所⽰模型，这是⼀个叉架类零件，在零件的主要轮廓⾯内有2个圆孔，⼀个圆⾓；这两个圆孔个⼀个圆⾓均不在⼀个平⾯内，如果要全部表达则需要⽤阶梯剖视图。

零件的侧⾯有三个同样⼤⼩的圆孔，这3个⼩圆孔只需表达出⼀个就可以了，因此⽤局部剖视图表达。

图1阶梯剖及局部剖模型2阶梯剖视图打开已经创建好的三维模型，点击⽂件再点击新建按钮，此时弹出新建对话框，在此对话框中要设置图幅⼤⼩、单位、名称、存储位置等问题；设置完成后单击确定按钮。

然后系统会弹出视图创建向导对话框，点击“取消”按钮，进⼊⼯程图创建界⾯。

然后点击基本视图按钮进⼊视图创建，此过程中，模型视图选择俯视图，利⽤定向视图⼯具调整视图⽅向，法向选择模型的正⾯；调整X 向，使拨叉的主要轮廓在俯视图有实形，长度⽅向⽔平放置。

然后点击后，弹出剖视图对话框，⽅法选阶梯剖；指定⽮量选择已定义，指定X 轴；此时选项卡⾃动切换到“截⾯线段”下的“指定位置”，此时⽤⿏标选取“孔2”的圆⼼，选项卡将⾃动切换到，“视图原点”下的“指定位置”，这是需要⼿动把选项卡切换到“界⾯线段”下的“指定位置”，继续选择“孔3”的圆⼼、圆⾓的圆⼼；⾄此，完成“界⾯线段”的“位置指定”；再将选项卡⼿动切换到“视图原点”下的“指定位置”，拖动⿏标⾄图形的正上⽅，完成主视的阶梯剖视图。

怎样把UG的三维图转化成CAD的二维图呢？你知道吗？嘿，伙计们！今天我们来聊聊一个有趣的话题：怎样把UG的三维图转化成CAD 的二维图呢？这个问题可不简单哦，但是别担心，我会用最简单的语言和你们分享一下我的经验。

我们需要明确一点：UG是一款三维设计软件，而CAD是一款二维设计软件。

要把三维图转化成二维图，就需要在这两个软件之间进行转换。

听起来好像很简单，但实际上还是有一些技巧的。

第一步，我们需要在UG中打开我们要转换的三维图。

这时候，你可能会看到很多复杂的线条和面孔，不要害怕，这些都是三维图形的表现形式。

我们需要选择“导出”选项。

这个选项通常位于工具栏的最下方，看起来像一个小箭头。

点击它，你会看到一个弹出窗口，里面有很多选项可供选择。

第二步，我们需要在弹出窗口中选择“导出为DWG或DXF格式”。

这个选项可以帮助我们将三维图转换成二维图。

当然啦，还有其他的格式可以选择，比如PDF、JPG等等，但是它们并不是很适合用来做二维图。

如果你想要得到高质量的二维图，最好还是选择DWG或DXF格式。

第三步，我们需要设置一些参数。

比如说分辨率、图像质量等等。

这些参数会影响到最终输出的二维图的质量和大小。

一般来说，分辨率越高、图像质量越好，输出的文件就越大。

你需要根据自己的需求来调整这些参数。

第四步，等待转换完成。

这个过程可能需要一些时间，具体取决于你的电脑配置和文件大小。

当你看到弹出窗口上显示“转换完成”的时候，就可以放心地关闭窗口了。

最后一步，我们需要在CAD中打开刚刚转换好的二维图。

这时候，你可能会看到一个空白的图纸。

别着急，我们需要添加一些线条和尺寸来完善它。

在CAD中有很多工具可以帮助我们完成这个任务。

比如说“线”工具可以用来绘制直线和曲线；“尺寸”工具可以用来标注长度和角度等等。

现在你已经成功地把UG的三维图转化成了CAD的二维图！是不是感觉很神奇呢？不过别忘了，这只是其中一种方法而已。

如果你有其他的需求或者想法，也可以尝试其他的转换方式哦！希望我的经验对你有所帮助！。

怎样把UG的三维图转化成CAD的⼆维图呢？你知道吗？第⼀种⽅法：
1、点击⽂件菜单中的Export→AutoCAD DXF/DWG...，弹出CAD格式转换窗⼝。

2、2D转换类型中，⼜分model和layout两种，先介绍model。

选中后点击finish，进⾏转换，这
个过程中会有脚本运⾏，等脚本运⾏完毕，则转换完毕。

3、选择2D转换类型中的layout，转换完毕后打开，可以发现，此类型转换是将UG中⼯程图和
模型绑定转换。

4、UG的视图图框完全转换成CAD视图图框，对视图进⾏标注，可以发现视图⽐例与UG中的保
持⼀致，都为实际尺⼨。

5、选择CGM转换类型，转换完毕后打开，可以发现，此类型转换将UG⼯程图的信息转换过来
显⽰在layout界⾯，并且都以线条表⽰。

不想从事底层⼯作，想摆脱现状，想学习UG编程，可
以找点冠教育的⽼师学习CNC数控技术。

第⼆种⽅法：
1、在UG中先绘制⼀个三维图。

2、绘制好三维图之后，点击UG左上⾓的开始，然后选中开始中的制图选项。

3、选中制图选项之后，点击新建图纸。

4、新建图纸之后，选中尺⼨⼤⼩然后点确定。

5、确认尺⼨之后，界⾯出现⼆维制图的边框和图表，把⿏标放到图框中间就可以显⽰出⼆维图
形，点击左键就可以把⼆维图形放到⽅框⾥。

6、等把3D图形的三个⾯都导⼊线框中之后，三维转⼆维就完成了。

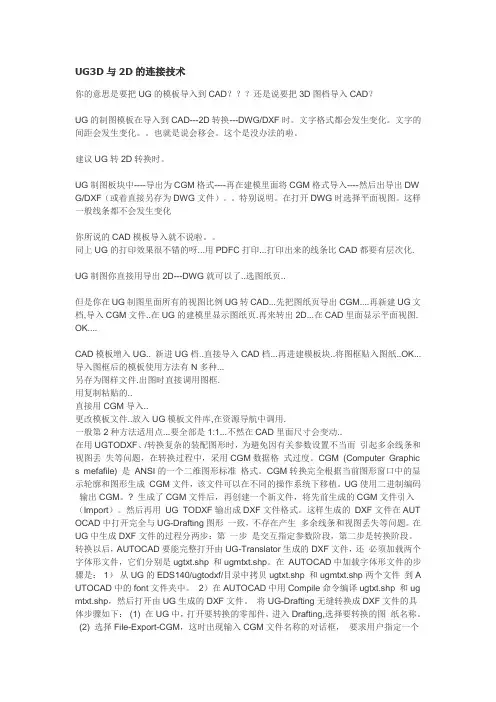

UG3D与2D的连接技术你的意思是要把UG的模板导入到CAD？？？还是说要把3D图档导入CAD？UG的制图模板在导入到CAD---2D转换---DWG/DXF时。

文字格式都会发生变化。

文字的间距会发生变化。

也就是说会移会。

这个是没办法的啦。

建议UG转2D转换时。

UG制图板块中----导出为CGM格式----再在建模里面将CGM格式导入----然后出导出DW G/DXF（或着直接另存为DWG文件）。

特别说明。

在打开DWG时选择平面视图。

这样一般线条都不会发生变化你所说的CAD模板导入就不说啦。

同上UG的打印效果很不错的呀...用PDFC打印...打印出来的线条比CAD都要有层次化. UG制图你直接用导出2D---DWG就可以了..选图纸页..但是你在UG制图里面所有的视图比例UG转CAD...先把图纸页导出CGM....再新建UG文档,导入CGM文件..在UG的建模里显示图纸页.再来转出2D...在CAD里面显示平面视图. OK....CAD模板增入UG.. 新进UG档..直接导入CAD档...再进建模板块..将图框贴入图纸..OK... 导入图框后的模板使用方法有N多种...另存为图样文件.出图时直接调用图框.用复制粘贴的..直接用CGM导入..更改模板文件..放入UG模板文件库,在资源导航中调用.一般第2种方法适用点...要全部是1:1...不然在CAD里面尺寸会变动..在用UGTODXF、/转换复杂的装配图形时，为避免因有关参数设置不当而引起多余线条和视图丢失等问题，在转换过程中，采用CGM数据格式过度。

CGM (Computer Graphic s mefafile) 是ANSI的一个二维图形标准格式。

CGM转换完全根据当前图形窗口中的显示轮廓和图形生成CGM文件，该文件可以在不同的操作系统下移植。

UG使用二进制编码输出CGM。

? 生成了CGM文件后，再创建一个新文件，将先前生成的CGM文件引入（Import）。

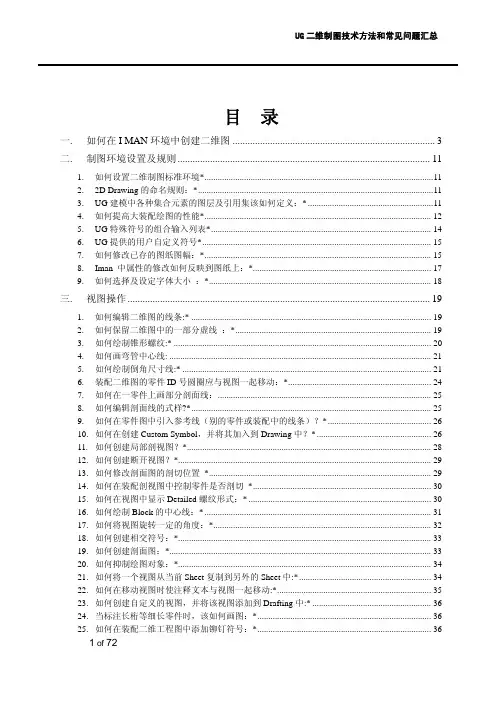

目 录一.如何在I MAN环境中创建二维图 (3)二.制图环境设置及规则 (11)1. 如何设置二维制图标准环境* (11)2. 2D Drawing的命名规则：* (11)3. UG建模中各种集合元素的图层及引用集该如何定义：* (11)4. 如何提高大装配绘图的性能* (12)5. UG特殊符号的组合输入列表* (14)6. UG提供的用户自定义符号* (15)7. 如何修改已存的图纸图幅：* (15)8. Iman 中属性的修改如何反映到图纸上：* (17)9. 如何选择及设定字体大小：* (18)三.视图操作 (19)1. 如何编辑二维图的线条:* (19)2. 如何保留二维图中的一部分虚线：* (19)3. 如何绘制锥形螺纹:* (20)4. 如何画弯管中心线: (21)5. 如何绘制倒角尺寸线:* (21)6. 装配二维图的零件ID号圆圈应与视图一起移动：* (24)7. 如何在一零件上画部分剖面线： (25)8. 如何编辑剖面线的式样?* (25)9. 如何在零件图中引入参考线（别的零件或装配中的线条）？* (26)10. 如何在创建Custom Symbol，并将其加入到Drawing中？* (26)11. 如何创建局部剖视图？* (28)12. 如何创建断开视图？* (29)13. 如何修改剖面图的剖切位置 * (29)14. 如何在装配剖视图中控制零件是否剖切 * (30)15. 如何在视图中显示Detailed螺纹形式：* (30)16. 如何绘制Block的中心线：* (31)17. 如何将视图旋转一定的角度：* (32)18. 如何创建相交符号：* (33)19. 如何创建剖面图：* (33)20. 如何抑制绘图对象：* (34)21. 如何将一个视图从当前Sheet复制到另外的Sheet中:* (34)22. 如何在移动视图时使注释文本与视图一起移动:* (35)23. 如何创建自定义的视图，并将该视图添加到Drafting中:* (36)24. 当标注长桁等细长零件时，该如何画图：* (36)25. 如何在装配二维工程图中添加铆钉符号：* (36)26. 如何在视图中添加表示其它零件位置关系的参考线：* (38)27. 如何创建自由曲线边的垂直剖面图 (39)28. 装配图纸中如何隐藏其他零件产生的背线：* (41)四. 标注操作 (44)1. 如何将直径半径尺寸线水平放置* (44)2. 如何标注二维图中的公差：* (45)3. 如何标注向视图的箭头:* (45)4. 如何画焊接符号：* (46)5. 如何标注粗糙度：* (48)6. 公差标注正负号偏下，且公差数字偏大:* (50)7. 如何将尺寸线断开:* (51)8. 尺寸线穿尺寸线时，被后一尺寸数字挡住部分不显示： (52)9. 如何将剖面线断开:* (52)10. 当更新几何图形时，一些尺寸不能更新，应该如何处理?* (53)11. 如何在某一视图中标注系统无法识别的近似半径或直径尺寸?* (53)12. 如何在标注直径尺寸时引入航标ＨＢ０－ＸＸ－ＸＸ?* (54)13. 为什么在单位是mm的Drawing中，标注出来的尺寸单位是inch？如何将这些尺寸改为mm为单位的尺寸？* (56)14. 如何同时标注mm与Inch双单位式样尺寸:* (57)15. 如何标注尺寸界限倾斜的水平及垂直尺寸：* (57)16. 如何让ID Symbols与尺寸线对齐：* (58)17. 如何控制视图边框是否显示：* (59)18. 如何自动标注特征（包括草图）尺寸：* (59)19. 如何将形位公差标注在引出线上* (60)20. 如何将注释文本标注在引出线的上方: (62)21. 如何标注自由形状薄壁件的壁厚 (63)22. 如何创建装配图的引出符号：* (64)23. 如何在半剖视图中标注直径尺寸：* (66)24. 如何标注部分圆的线性中心线：* (68)25. 如何标注非圆弧的弧长尺寸：* (68)26. 如何标注带双箭头的形位公差符号：* (70)27. 如何使尺寸线对齐: * (72)一.如何在I MAN环境中创建二维图1.启动I man，登陆系统；2.新建零组件；如果已有零组件和主模型可跳过2～6步。
