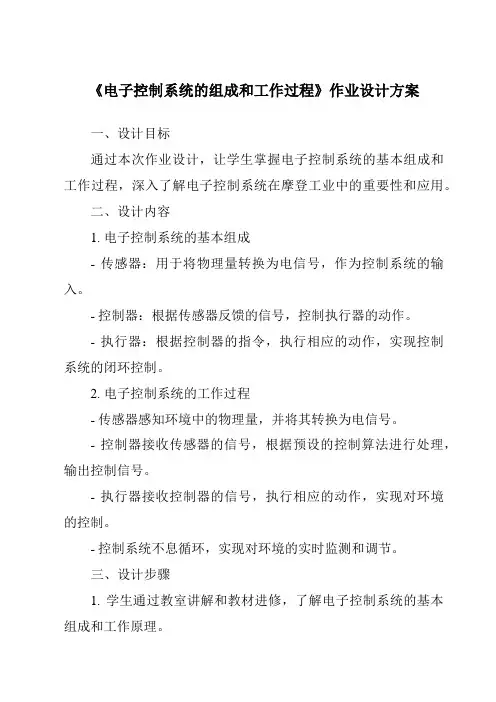

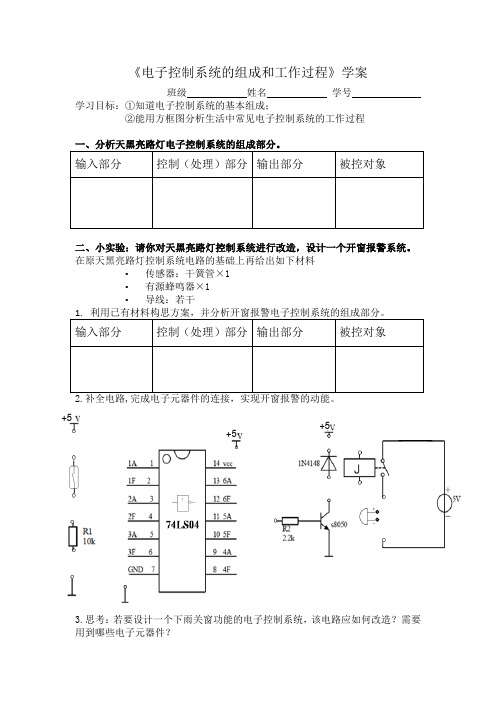

《电子控制系统的组成和工作过程》作业设计方案一、设计目标通过本次作业设计，让学生掌握电子控制系统的基本组成和工作过程，深入了解电子控制系统在摩登工业中的重要性和应用。
二、设计内容1. 电子控制系统的基本组成- 传感器：用于将物理量转换为电信号，作为控制系统的输入。
- 控制器：根据传感器反馈的信号，控制执行器的动作。
- 执行器：根据控制器的指令，执行相应的动作，实现控制系统的闭环控制。
2. 电子控制系统的工作过程- 传感器感知环境中的物理量，并将其转换为电信号。
- 控制器接收传感器的信号，根据预设的控制算法进行处理，输出控制信号。
- 执行器接收控制器的信号，执行相应的动作，实现对环境的控制。
- 控制系统不息循环，实现对环境的实时监测和调节。
三、设计步骤1. 学生通过教室讲解和教材进修，了解电子控制系统的基本组成和工作原理。
2. 学生分组进行讨论和钻研，选择一个实际应用途景，设计一个简单的电子控制系统。
3. 学生根据设计的电子控制系统，完成实验方案书写，包括系统结构图、工作流程图、控制算法等内容。
4. 学生按照实验方案，搭建实验电路并进行调试，观察系统的工作过程并记录数据。
5. 学生根据实验结果，撰写实验报告，分析系统的优缺点，总结电子控制系统的应用价值。
四、评判标准1. 实验方案的设计是否合理，是否符合电子控制系统的基本原理。
2. 实验过程是否顺利，实验数据是否准确可靠。
3. 实验报告是否详细清晰，是否能够准确分析实验结果并得出结论。
4. 学生在实验中的表现和团队合作能力。
通过本次作业设计，学生将能够深入了解电子控制系统的组成和工作过程，提升实践能力和团队合作认识，为将来的工程实践打下坚实基础。

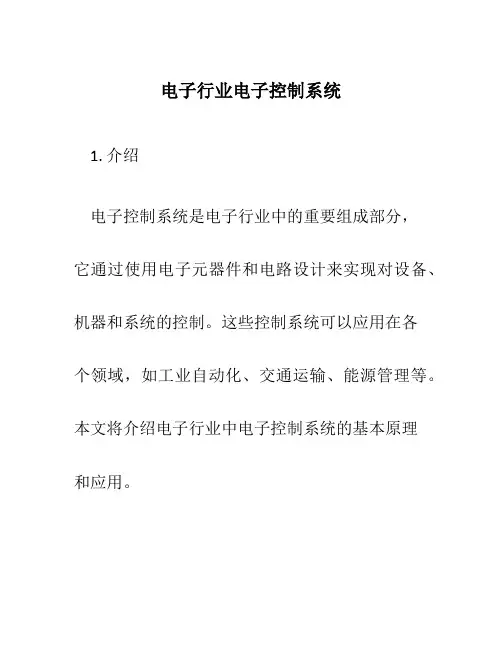

电子行业电子控制系统1. 介绍电子控制系统是电子行业中的重要组成部分，它通过使用电子元器件和电路设计来实现对设备、机器和系统的控制。
这些控制系统可以应用在各个领域，如工业自动化、交通运输、能源管理等。
本文将介绍电子行业中电子控制系统的基本原理和应用。
2. 电子控制系统的组成电子控制系统一般由以下几个基本组成部分构成：1.传感器：用于感知环境和设备状态的变化。
传感器可以是温度传感器、压力传感器、光敏传感器等。
2.控制器：负责监测传感器的数据，根据设定的控制策略进行决策，并向执行器发送控制信号。
控制器可以是微处理器、PLC（可编程逻辑控制器）等。
3.执行器：根据控制信号执行相应的动作。
执行器可以是电动机、气缸、阀门等。
4.通信接口：用于与其他设备进行通信。
通信接口可以是以太网、串口、CAN总线等。
3. 电子控制系统的工作原理电子控制系统的工作原理可分为以下几个步骤：1.数据采集：传感器感知环境和设备状态的变化，并将数据传输给控制器。
2.数据处理：控制器接收传感器的数据，并根据预设的控制策略进行数据处理和判断，确定应该采取的控制动作。
3.控制输出：控制器根据处理得到的结果，生成相应的控制信号。
4.控制执行：执行器接收到控制信号后执行相应的动作，实现对设备和系统的控制。
4. 电子控制系统的应用电子控制系统在电子行业中有着广泛的应用，下面介绍几个常见的应用领域：4.1 工业自动化工业自动化是电子行业中最主要的应用领域之一。
电子控制系统在工业自动化中起着关键作用，能够实现对工业设备和生产线的自动化控制。
通过电子控制系统，工厂可以提高生产效率、降低生产成本，并提供更好的产品质量。
4.2 交通运输电子控制系统在交通运输中的应用也非常广泛。
例如，在汽车中，电子控制系统可以实现对发动机、变速器、刹车等部件的控制。
此外，电子控制系统还可以用于交通信号灯、交通监控等方面，提高交通系统的效率和安全性。
4.3 能源管理电子控制系统在能源管理中也有重要的应用。

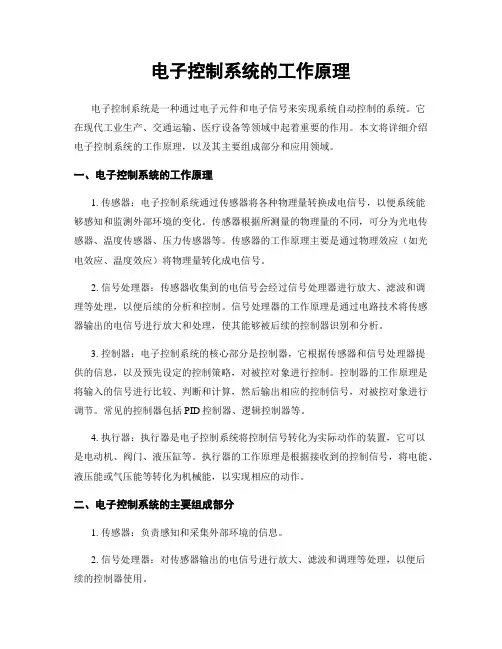

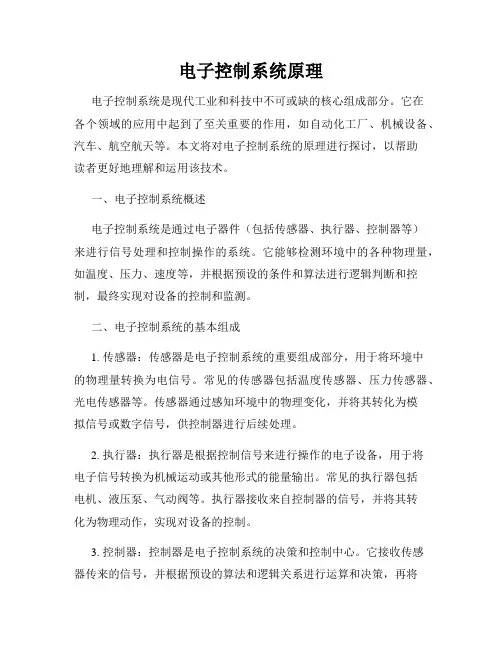

电子控制系统的工作原理电子控制系统是一种通过电子元件和电子信号来实现系统自动控制的系统。
它在现代工业生产、交通运输、医疗设备等领域中起着重要的作用。
本文将详细介绍电子控制系统的工作原理，以及其主要组成部分和应用领域。
一、电子控制系统的工作原理1. 传感器：电子控制系统通过传感器将各种物理量转换成电信号，以便系统能够感知和监测外部环境的变化。
传感器根据所测量的物理量的不同，可分为光电传感器、温度传感器、压力传感器等。
传感器的工作原理主要是通过物理效应（如光电效应、温度效应）将物理量转化成电信号。
2. 信号处理器：传感器收集到的电信号会经过信号处理器进行放大、滤波和调理等处理，以便后续的分析和控制。
信号处理器的工作原理是通过电路技术将传感器输出的电信号进行放大和处理，使其能够被后续的控制器识别和分析。
3. 控制器：电子控制系统的核心部分是控制器，它根据传感器和信号处理器提供的信息，以及预先设定的控制策略，对被控对象进行控制。
控制器的工作原理是将输入的信号进行比较、判断和计算，然后输出相应的控制信号，对被控对象进行调节。
常见的控制器包括PID控制器、逻辑控制器等。
4. 执行器：执行器是电子控制系统将控制信号转化为实际动作的装置，它可以是电动机、阀门、液压缸等。
执行器的工作原理是根据接收到的控制信号，将电能、液压能或气压能等转化为机械能，以实现相应的动作。
二、电子控制系统的主要组成部分1. 传感器：负责感知和采集外部环境的信息。
2. 信号处理器：对传感器输出的电信号进行放大、滤波和调理等处理，以便后续的控制器使用。
3. 控制器：根据传感器和信号处理器提供的信息，以及设定的控制策略，对被控对象进行控制。
4. 执行器：将控制器输出的控制信号转化为实际动作。
三、电子控制系统的应用领域1. 工业生产：电子控制系统广泛应用于工业自动化生产线上，如汽车制造、电子产品生产等。
通过传感器感知加工过程中的各种变量，控制器可以实时调节生产设备的工作状态，以提高生产效率和产品质量。
简述发动机电子控制系统的组成和其工作原理
发动机电子控制系统的组成主要是由输入设备、处理器、输出设备等组成。
输入设备：系统使用传感器监测发动机的参数数据，传感器测量的参数包括发动机的转速、气缸的压力、气缸的温度等，这些参数数据作为系统的输入，传输给处理器。
处理器：处理器由一系列电子元件组成，它运行各种控制、管理、操作程序，根据从传感器收到的参数数据，经过特定算法和计算，控制系统动作，输出控制信号和控制指令。
输出设备：输出设备就是电子控制系统的最后一步，它把处理器计算出的控制指令或控制信号给到发动机的各种伺服系统，使其达到最佳的工作性能。
发动机电子控制系统的工作原理：当发动机启动或运行时，发动机电子控制系统就开始工作，传感器通过测量发动机的参数数据，把这些参数数据传递给处理器，处理器运行程序，并根据传感器收集的参数，进行处理与计算，根据处理后的结果，输出控制信号和控制指令，最终控制发动机的各种伺服系统，使其达到最佳的运行性能。

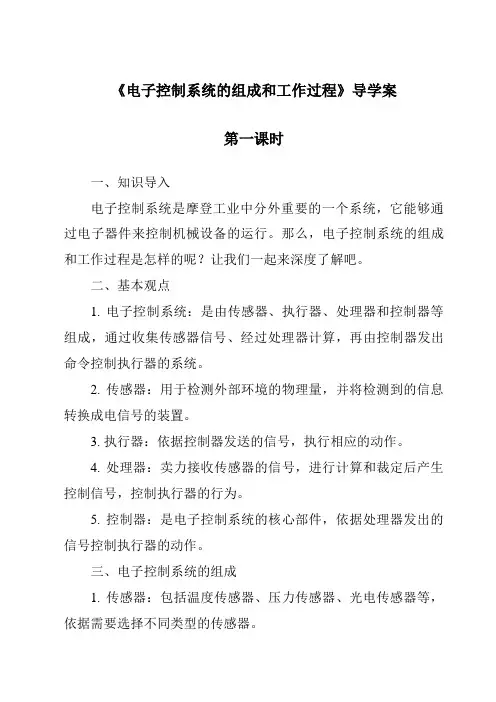

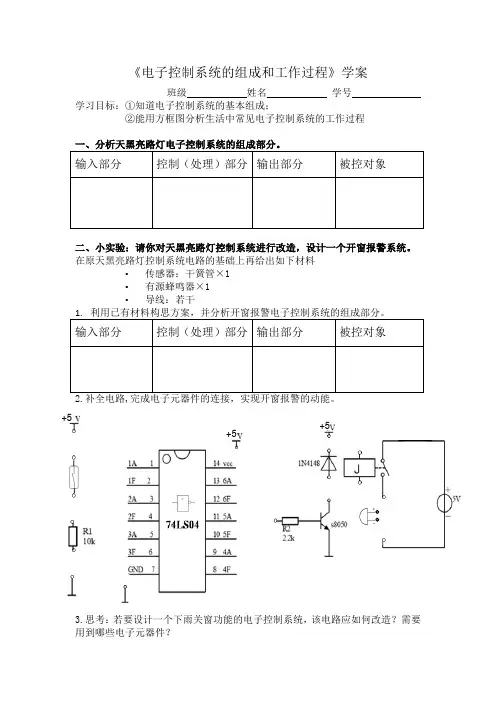

《电子控制系统的组成和工作过程》导学案第一课时一、知识导入电子控制系统是摩登工业中分外重要的一个系统，它能够通过电子器件来控制机械设备的运行。
那么，电子控制系统的组成和工作过程是怎样的呢？让我们一起来深度了解吧。
二、基本观点1. 电子控制系统：是由传感器、执行器、处理器和控制器等组成，通过收集传感器信号、经过处理器计算，再由控制器发出命令控制执行器的系统。
2. 传感器：用于检测外部环境的物理量，并将检测到的信息转换成电信号的装置。
3. 执行器：依据控制器发送的信号，执行相应的动作。
4. 处理器：卖力接收传感器的信号，进行计算和裁定后产生控制信号，控制执行器的行为。
5. 控制器：是电子控制系统的核心部件，依据处理器发出的信号控制执行器的动作。
三、电子控制系统的组成1. 传感器：包括温度传感器、压力传感器、光电传感器等，依据需要选择不同类型的传感器。
2. 处理器：通常选择单片机、PLC等进行数据处理和控制。
3. 控制器：依据处理器的指令，控制执行器的动作。
4. 执行器：如电机、阀门等，依据控制器的信号执行相应的动作。
5. 通信模块：用于实现控制系统与其他系统之间的通信。
四、电子控制系统的工作过程1. 传感器采集信息：传感器通过感知外部环境的状况，将采集到的信息转换成电信号送处处理器。
2. 处理器处理信息：处理器接收传感器发来的信息，进行计算和裁定后生成控制信号。
3. 控制器发出指令：控制器接收处理器发送的指令，依据指令控制执行器的动作，实现对系统的控制。
4. 执行器执行动作：执行器依据控制器的指令，进行相应的动作，实现控制系统的目标动作。
5. 反馈信息：传感器再次采集信息，将执行器的动作反馈给处理器和控制器，形成一个闭环控制系统。
五、拓展延伸1. 电子控制系统在工业自动化中的应用。
2. 不同类型传感器的特点和应用途景。
3. 电子控制系统的进步趋势和前景。
4. 进修电子控制系统对于今后的职业进步有何援助。
第三节电子控制系统一、电子控制系统组成与流程1．电子控制系统组成电控LPG发动机电子控制系统由各种传感器、电子控制单元及各种执行器三部分组成。
2．电子控制系统流程YC6112LPG单燃料发动机是采用电控混合进气、稀薄燃烧的方式。
发动机控制单元通过收集节气门位置、进气歧管压力、进气歧管温度、LPG温度、曲轴位置、氧传感器信号、空调信号和齿轮箱信号等传感器信号，经过处理计算，向执行器发出指令，对发动机的高压电磁阀、主燃料控制阀、怠速燃料控制阀、点火系统、增压压力系统、超速保护系统及燃料流量等进行控制。
电子控制系统流程如图1-1所示。
图1-1 LPG单燃料电子控制系统流程LPG单燃料供气量确定，如图1-2所示。
图1-2 LPG单燃料供气量确定二、电子控制系统主要部件结构与工作原理1．传感器传感器一将发动机的各种工作状况参数转变为电信号，提供给电子控制单元。
常用的传感器有：1) 进气岐管绝对压力(MAP)传感器：进气岐管绝对压力(MAP)传感器信号是ECU用来确定发动机的进气量的主要信号。
在发动机各种不同的负荷状态下，进气岐管绝对压力传感器测出进气管内真空度的变化，并转换成电信号输入ECU，作为电子控制单元(ECU)决定基本喷气量的依据之一。
MA P多用软管与进气管连接，有的则直接装在进气管上，减少了漏气故障。
这种传感器尺寸小，响应性好，使用较广。
(1 ) 进气压力传感器构造和工作原理。
如图1-3所示，它由外壳、压力室、膜片、压敏电阻等组成。
①4个压敏电阻R1、R2、R3、R4形成了桥式电路，用硅胶传递压力，产生“压敏电阻效应，使电阻值变化，破坏了电桥的平衡。
当输入端A加上5V的电压时，输出端B即产生随压力变化的随动电压0～5V给电脑ECM。
②“压敏电阻效应”：R1、R3为正应变则R1+△R；R3+△R。
R2、R4为负应变则R2-△R；R4-△R。
因而在a、b两端产生电位差，产生正比于绝对压力的电压信号，通过差动放大器处理后，从B端输出给电脑ECM 。
