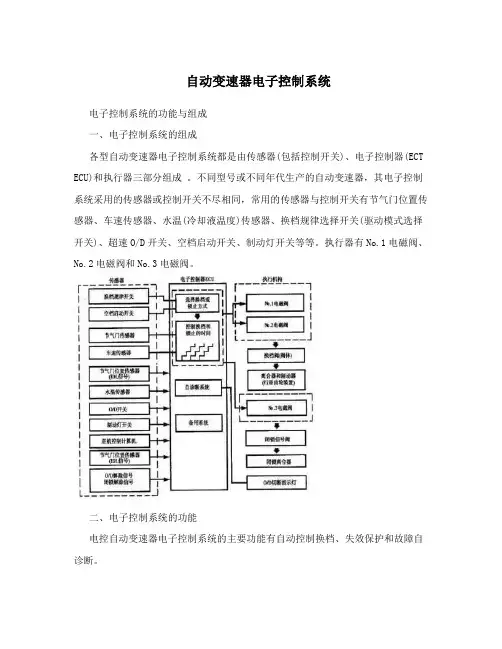

自动变速器电子控制系统电子控制系统的功能与组成一、电子控制系统的组成各型自动变速器电子控制系统都是由传感器(包括控制开关)、电子控制器(ECT ECU)和执行器三部分组成。
不同型号或不同年代生产的自动变速器,其电子控制系统采用的传感器或控制开关不尽相同,常用的传感器与控制开关有节气门位置传感器、车速传感器、水温(冷却液温度)传感器、换档规律选择开关(驱动模式选择开关)、超速O/D开关、空档启动开关、制动灯开关等等。
执行器有No.1电磁阀、No.2电磁阀和No.3电磁阀。
二、电子控制系统的功能电控自动变速器电子控制系统的主要功能有自动控制换档、失效保护和故障自诊断。
(1)自动控制换档功能,是指电子控制系统根据汽车车速和发动机负荷变换,自动控制变速器换档时机和液力变矩器锁止时机,使汽车获得良好的动力性和燃油经济性。
(2)失效保护功能,是指电子控制系统的部分重要部件(如电磁阀、车速传感器)或其线路失效时,控制系统能继续控制变速器排入部分档位,使汽车继续行驶。
(3)故障自诊断功能,是指车速传感器和电磁阀等控制部件或其线路发生故障时,控制系统能将故障部位编成代码存储在存储器中,以便维修时参考;与此同时,还将控制超速切断指示灯(“O/D OFF”LAMP)闪烁输出故障代码。
电控自动变速器的基本工作原理一 .工作原理自动变速器主要是指不用人的手力而能自动实现换挡功能的变速器。
当前轿车上使用的变速器有微机控制液力自动变速器和微机控制无级变速器两种。
微机控制自动变速器利用车速传感器和节气门位置传感器等反映发动机和汽车运行工况的传感器信号,并将车速和节流阀开关转换成电信号输入自动变速器微机控制单元(ECU)计算处理,再适时地输出给电磁阀,利用这些电磁阀来控制油压回路,以此来实现换挡的目的把车速信号和节气门开度信号转变成电信号送进电脑,作为换档控制的基本信号,经过电脑的分析、计算、判断,向电磁阀发出指令,驱动电磁阀工作,实现换档、油压、锁止、平顺、冷却强度等的控制。
简述发动机电子控制系统的组成和其工作原理发动机电子控制系统(ElectronicControlSystem,ECS)是一种集中控制发动机参数、运行数据和安全保护功能的系统,是现代车辆的基础性设备。
ECS的组成结构由控制单元、传感器、油门位置传感器(TPS)、蒸发系统传感器、气体组分传感器、氧传感器等组成。
ECS的控制单元是ECS的核心,它是通过功能外接电路连接在车载电子控制单元(ECU)和发动机之间,用于控制和监控发动机运行状态。
ECU通过控制电路来调节发动机的运转,对各种发动机参数进行监控和调节,从而在单位时间内获得最高的性能。
ECS的传感器是重要的组成部分,它们的作用是测量发动机的运转状态,将检测到的信号转换为电信号,并将电信号输出到ECU。
油门位置传感器(TPS)是一种基本的测量油门开度的传感器,它负责测量油门位置及时反馈给ECU,从而实现发动机控制。
蒸发系统传感器可以测量蒸气压力、蒸汽量及蒸气温度,同时反馈给ECU,以控制蒸发系统的运行情况。
气体组分传感器可以测量发动机燃烧室内的各种气体组成,然后反馈给ECU,以便控制和调节发动机运行参数。
氧传感器是发动机燃烧室内的氧气传感器,它通过测量发动机燃烧室内的氧气含量,及时反馈给ECU,以实现汽油燃烧状态的自动调节。
ECS的工作原理是将检测到的各种发动机参数信号及时发送到ECU,ECU可以根据收到的信号进行判断,调节发动机的运转状态。
具体而言,当油门位置传感器接收到油门踏板的信号时,ECU会根据接收的信号调节发动机的燃油和气门的运行,从而达到油门踏板踩下去的效果。
其次,蒸发系统传感器可以实时测量蒸汽压力,并将信号发送给ECU,ECU根据收到的信号调节冷却系统的运转状态,确保发动机的运行安全。
此外,气体组分传感器可以测量发动机燃烧室内的各种气体组成,并反馈给ECU,ECU可以根据收到的气体组成信号,调节发动机的燃油量,以使发动机达到最佳的燃烧状态。
第三节自动变速器电子控制系统一、自动变速器电子控制系统的组成电子控制系统由传感器、开关、执行器(电磁阀,指示灯)和控制电脑等组成,如图6-66所示。
图6-66 自动变速器电子控制系统组成1-车速传感器;2-输入轴转速传感器;3-发动机转速传感器;4-模式开关;5-锁止电磁阀;6-压力调节电磁阀;7-换挡电磁阀;8-挡位指示灯;9-挡位开关;10-节气门位置传感器;11-油温传感器;12-故障灯;13-诊断插座(一)传感器电子控制装置中常用的传感器有车速传感器、输入轴转速传感器、发动机转速传感器、节气门位置传感器、水温传感器和变速器油温传感器等。
1. 车速传感器车速传感器用于测量汽车的行驶速度,车速传感器的类型有电磁式、霍尔式、光电式、舌簧开关式等。
常见的为电磁感应式车速传感器。
电磁感应式车速传感器一般安装在自动变速器输出轴附近,如图6-67所示。
用于检测自动变速器输出轴的转速。
电脑根据车速传感器的信号计算出车速,作为其换挡控制的依据。
图6-67 车速传感器1-输出轴;2-停车锁止齿轮;3-车速传感器车速传感器由永久磁铁和电磁感应线圈组成,如图6-68所示。
它固定在自动变速器输出轴附近的壳体上,安装在输出轴上停车锁止齿轮或感应转子旁边。
当输出轴转动时,停车锁止齿轮或感应转子的凸齿不断地靠近或离开车速传感器,使感应线圈的磁通量发生变化,从而产生交流感应电压,如图6-69所示。
车速越高,输出轴的转速也越高,感应电压的脉冲频率也越大。
电脑根据感应电压脉冲频率的大小计算出车速。
3图6-68 车速传感器工作原理1-停车锁止齿轮;2-感应线圈;3-永久磁铁;4-车速传感器图6-69 车速传感器感应电压曲线2.输入轴转速传感器输入轴转速传感器的结构、工作原理与车速传感器相同。
它安装在行星齿轮变速器的输入轴或与输入轴连接的离合器毂附近的壳体上,用于检测输入轴转速,并将信号送入电脑,使电脑更精确地控制换挡过程。
此外,电脑还将该信号和来自发动机控制系统的发动机转速信号进行比较,计算出变矩器的传动比,使油路压力控制过程和锁止离合器的控制过程得到进一步优化,以减小换挡冲击,提高汽车的行驶性能。

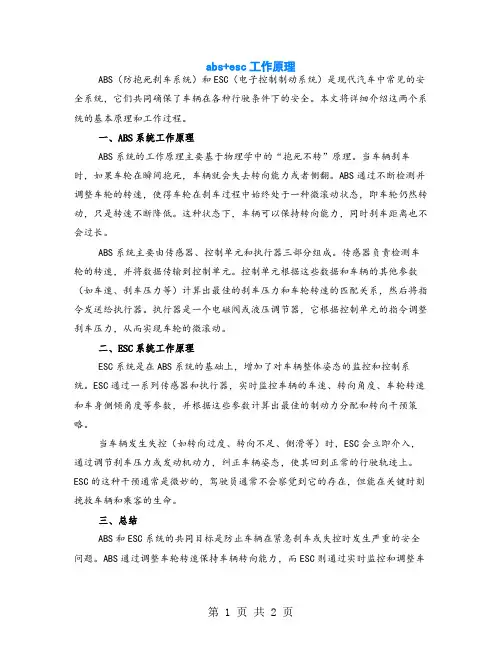

abs+esc工作原理ABS(防抱死刹车系统)和ESC(电子控制制动系统)是现代汽车中常见的安全系统,它们共同确保了车辆在各种行驶条件下的安全。
本文将详细介绍这两个系统的基本原理和工作过程。
一、ABS系统工作原理ABS系统的工作原理主要基于物理学中的“抱死不转”原理。
当车辆刹车时,如果车轮在瞬间抱死,车辆就会失去转向能力或者侧翻。
ABS通过不断检测并调整车轮的转速,使得车轮在刹车过程中始终处于一种微滚动状态,即车轮仍然转动,只是转速不断降低。
这种状态下,车辆可以保持转向能力,同时刹车距离也不会过长。
ABS系统主要由传感器、控制单元和执行器三部分组成。
传感器负责检测车轮的转速,并将数据传输到控制单元。
控制单元根据这些数据和车辆的其他参数(如车速、刹车压力等)计算出最佳的刹车压力和车轮转速的匹配关系,然后将指令发送给执行器。
执行器是一个电磁阀或液压调节器,它根据控制单元的指令调整刹车压力,从而实现车轮的微滚动。
二、ESC系统工作原理ESC系统是在ABS系统的基础上,增加了对车辆整体姿态的监控和控制系统。
ESC通过一系列传感器和执行器,实时监控车辆的车速、转向角度、车轮转速和车身侧倾角度等参数,并根据这些参数计算出最佳的制动力分配和转向干预策略。
当车辆发生失控(如转向过度、转向不足、侧滑等)时,ESC会立即介入,通过调节刹车压力或发动机动力,纠正车辆姿态,使其回到正常的行驶轨迹上。
ESC的这种干预通常是微妙的,驾驶员通常不会察觉到它的存在,但能在关键时刻挽救车辆和乘客的生命。
三、总结ABS和ESC系统的共同目标是防止车辆在紧急刹车或失控时发生严重的安全问题。
ABS通过调整车轮转速保持车辆转向能力,而ESC则通过实时监控和调整车辆姿态,确保了车辆在各种行驶条件下的安全。
这两个系统在现代汽车中发挥着至关重要的作用,提高了车辆的安全性和可靠性。
在实际驾驶中,驾驶员应该了解这两个系统的基本原理和工作过程,以便在遇到紧急情况时能够合理使用它们来提高行车安全性。

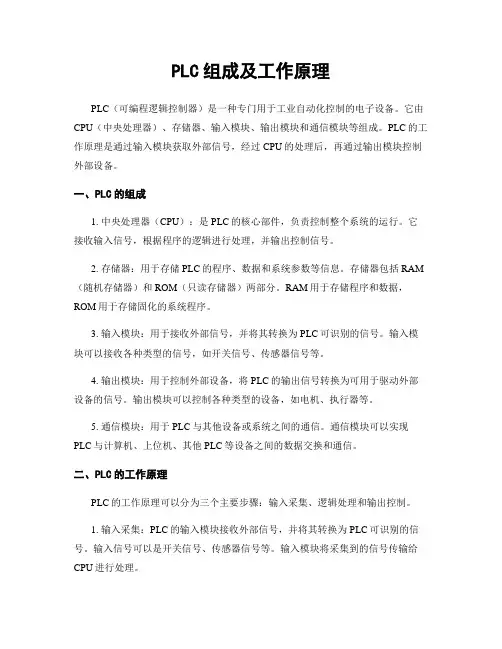

PLC组成及工作原理PLC(可编程逻辑控制器)是一种专门用于工业自动化控制的电子设备。
它由CPU(中央处理器)、存储器、输入模块、输出模块和通信模块等组成。
PLC的工作原理是通过输入模块获取外部信号,经过CPU的处理后,再通过输出模块控制外部设备。
一、PLC的组成1. 中央处理器(CPU):是PLC的核心部件,负责控制整个系统的运行。
它接收输入信号,根据程序的逻辑进行处理,并输出控制信号。
2. 存储器:用于存储PLC的程序、数据和系统参数等信息。
存储器包括RAM (随机存储器)和ROM(只读存储器)两部分。
RAM用于存储程序和数据,ROM用于存储固化的系统程序。
3. 输入模块:用于接收外部信号,并将其转换为PLC可识别的信号。
输入模块可以接收各种类型的信号,如开关信号、传感器信号等。
4. 输出模块:用于控制外部设备,将PLC的输出信号转换为可用于驱动外部设备的信号。
输出模块可以控制各种类型的设备,如电机、执行器等。
5. 通信模块:用于PLC与其他设备或系统之间的通信。
通信模块可以实现PLC与计算机、上位机、其他PLC等设备之间的数据交换和通信。
二、PLC的工作原理PLC的工作原理可以分为三个主要步骤:输入采集、逻辑处理和输出控制。
1. 输入采集:PLC的输入模块接收外部信号,并将其转换为PLC可识别的信号。
输入信号可以是开关信号、传感器信号等。
输入模块将采集到的信号传输给CPU进行处理。
2. 逻辑处理:CPU根据预先编写的程序进行逻辑处理。
程序包括了各种逻辑判断、计算和控制命令等。
CPU根据程序的逻辑对输入信号进行处理,并根据需要进行计算和判断。
3. 输出控制:CPU根据逻辑处理的结果,通过输出模块控制外部设备。
输出模块将CPU输出的信号转换为可用于驱动外部设备的信号,如控制电机的启停、控制执行器的开关等。
PLC的工作原理基于程序控制的思想,通过编写程序实现对工业过程的控制和自动化。
程序可以根据需要进行修改和调整,从而实现不同的控制功能。
柴油发电机组的电子控制系统说明书一、概述柴油发电机组的电子控制系统是用于控制发电机组启停、发电机输出电压和频率稳定等功能的设备。
该系统采用了先进的电子控制技术和信号处理技术,能够实现高速、高精度的控制和监测,提高了发电机组的稳定性和可靠性。
二、系统组成该系统由控制器、传感器、执行器和显示屏等几部分组成。
其中控制器是系统的核心部件,负责接受传感器反馈的信息,计算控制策略并向执行器发出命令。
传感器负责感知发电机组的运行状态和环境参数,如发电机输出电压、频率、温度、湿度等。
执行器则负责根据控制器的指令,调节发电机组的功率输出、启停状态等。
显示屏则为操作人员提供发电机组的实时状态和参数信息,方便检测和维护。
三、系统工作原理当发电机组需要启动时,操作人员在显示屏上选择启动命令,控制器接收到信号后将发出对应的控制指令,启动电机驱动发动机工作,并实时监测发动机转速和电压等参数。
当发电机输出的电压和频率达到稳定状态时,控制器会发出停止启动命令,此时发电机组进入稳定工作状态。
在发电机组工作中,控制器会之间接收传感器反馈的信息,对输出电压、频率等参数进行实时监测和调节。
如果发电机输出电压或频率出现异常,控制器会发出警告信号,通知操作人员进行处理。
当需要停止发电机工作时,操作人员在显示屏上选择停机命令,控制器接收到信号后,将发出对应的控制指令,发动机将减速停止工作。
四、系统特点1.精度高:该系统采用了高精度的传感器和控制器,能够实现电压、频率等参数的高速、高精度控制和监测。
2.易操作:系统的显示屏直观易懂,操作人员可以方便地了解发电机组的运行状态和参数信息。
3.可靠稳定:系统采用了高品质的元器件和严格的质量控制,具有较高的可靠性和稳定性。
五、使用方法1.发电机组启动前,应仔细检查发电机组周围环境是否安全,检查机器是否处于正常状态,并按照说明安装系统设备。
2.操作人员可通过显示屏选择启动、停机等命令,并对发电机组运行状态和参数进行实时监测和调整。

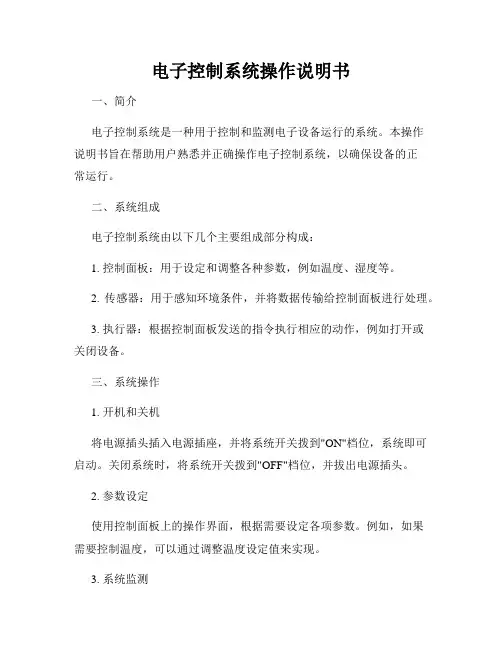

电子控制系统操作说明书一、简介电子控制系统是一种用于控制和监测电子设备运行的系统。
本操作说明书旨在帮助用户熟悉并正确操作电子控制系统,以确保设备的正常运行。
二、系统组成电子控制系统由以下几个主要组成部分构成:1. 控制面板:用于设定和调整各种参数,例如温度、湿度等。
2. 传感器:用于感知环境条件,并将数据传输给控制面板进行处理。
3. 执行器:根据控制面板发送的指令执行相应的动作,例如打开或关闭设备。
三、系统操作1. 开机和关机将电源插头插入电源插座,并将系统开关拨到"ON"档位,系统即可启动。
关闭系统时,将系统开关拨到"OFF"档位,并拔出电源插头。
2. 参数设定使用控制面板上的操作界面,根据需要设定各项参数。
例如,如果需要控制温度,可以通过调整温度设定值来实现。
3. 系统监测在系统运行过程中,可以通过控制面板的显示屏查看当前环境条件和设备状态。
如果发现异常情况,例如温度过高或设备故障,应及时采取相应的措施,确保设备正常运行。
4. 报警提示当系统监测到异常情况时,会通过声音或灯光等方式发出警报提示。
用户应及时注意,并根据提示信息采取相应的措施。
5. 执行器控制根据需要,可以通过控制面板对执行器进行控制。
例如,在温度过高的情况下,可以手动打开降温装置。
四、注意事项1. 请务必按照正确的操作步骤进行操作,避免人为失误导致设备故障或操作不当。
2. 在操作系统之前,请确保已经仔细阅读本操作说明书,并对系统有一个基本的了解。
3. 定期检查系统的连接线是否松动,以及设备是否正常工作,如有问题应及时维修或更换。
4. 禁止将不相关的物体放置在电子控制系统附近,以防造成设备故障或人身伤害。
5. 禁止未经授权的人员进行系统的维护和拆卸,以免发生意外事故。
五、故障排除如果遇到系统无法正常运行或其他故障情况,请参考以下排除故障的方法:1. 检查电源是否正常连接,并确保电源插座工作正常。

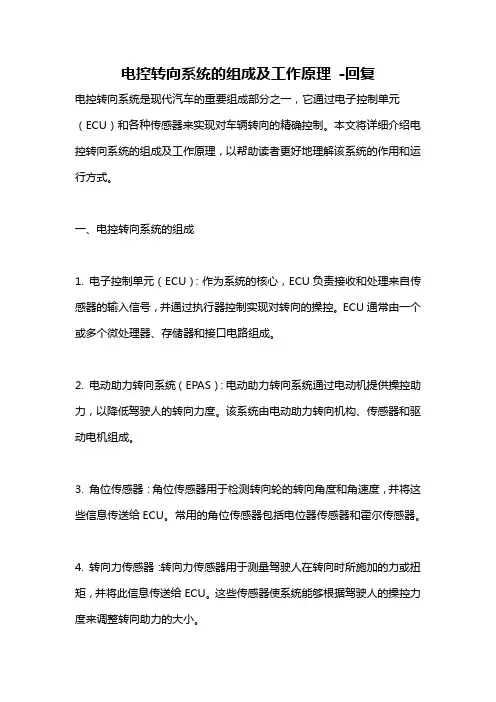

电控转向系统的组成及工作原理-回复电控转向系统是现代汽车的重要组成部分之一,它通过电子控制单元(ECU)和各种传感器来实现对车辆转向的精确控制。
本文将详细介绍电控转向系统的组成及工作原理,以帮助读者更好地理解该系统的作用和运行方式。
一、电控转向系统的组成1. 电子控制单元(ECU):作为系统的核心,ECU负责接收和处理来自传感器的输入信号,并通过执行器控制实现对转向的操控。
ECU通常由一个或多个微处理器、存储器和接口电路组成。
2. 电动助力转向系统(EPAS):电动助力转向系统通过电动机提供操控助力,以降低驾驶人的转向力度。
该系统由电动助力转向机构、传感器和驱动电机组成。
3. 角位传感器:角位传感器用于检测转向轮的转向角度和角速度,并将这些信息传送给ECU。
常用的角位传感器包括电位器传感器和霍尔传感器。
4. 转向力传感器:转向力传感器用于测量驾驶人在转向时所施加的力或扭矩,并将此信息传送给ECU。
这些传感器使系统能够根据驾驶人的操控力度来调整转向助力的大小。
5. 转向角速度传感器:转向角速度传感器用于测量车辆的转向速度和加速度,并将这些信息传送给ECU。
这些传感器对于实现对车辆转向的精确控制至关重要。
6. 车速传感器:车速传感器用于测量车辆的速度,并将此信息传送给ECU。
车速信息对于系统精确控制车辆转向力度和转向助力的大小起着重要作用。
7. 信号输入和输出接口:这些接口用于与其他车辆系统进行数据交换,例如制动系统、稳定控制系统和巡航控制系统等。
二、电控转向系统的工作原理电控转向系统的工作原理可以分为以下几个步骤:1. 传感器输入:电子控制单元通过接收并处理来自角位传感器、转向力传感器、转向角速度传感器和车速传感器的输入信号,获取车辆转向相关的信息。
2. 数据处理:ECU通过对传感器输入信号进行处理和分析,计算出驾驶人的转向操控需求和车辆当前的转向状态。
3. 助力电机控制:当ECU确定驾驶人施加了转向作用后,它会控制电动助力转向系统中的电动助力转向机构,通过驱动电机产生相应的转向助力。

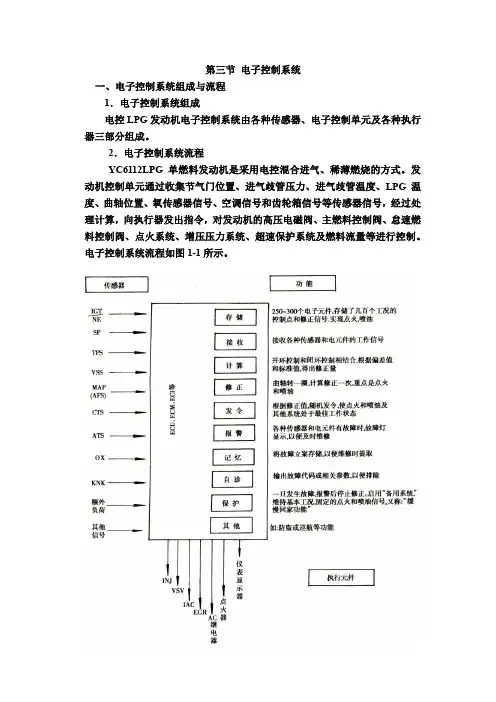

第三节电子控制系统一、电子控制系统组成与流程1.电子控制系统组成电控LPG发动机电子控制系统由各种传感器、电子控制单元及各种执行器三部分组成。
2.电子控制系统流程YC6112LPG单燃料发动机是采用电控混合进气、稀薄燃烧的方式。
发动机控制单元通过收集节气门位置、进气歧管压力、进气歧管温度、LPG温度、曲轴位置、氧传感器信号、空调信号和齿轮箱信号等传感器信号,经过处理计算,向执行器发出指令,对发动机的高压电磁阀、主燃料控制阀、怠速燃料控制阀、点火系统、增压压力系统、超速保护系统及燃料流量等进行控制。
电子控制系统流程如图1-1所示。
图1-1 LPG单燃料电子控制系统流程LPG单燃料供气量确定,如图1-2所示。
图1-2 LPG单燃料供气量确定二、电子控制系统主要部件结构与工作原理1.传感器传感器一将发动机的各种工作状况参数转变为电信号,提供给电子控制单元。
常用的传感器有:1) 进气岐管绝对压力(MAP)传感器:进气岐管绝对压力(MAP)传感器信号是ECU用来确定发动机的进气量的主要信号。
在发动机各种不同的负荷状态下,进气岐管绝对压力传感器测出进气管内真空度的变化,并转换成电信号输入ECU,作为电子控制单元(ECU)决定基本喷气量的依据之一。
MA P多用软管与进气管连接,有的则直接装在进气管上,减少了漏气故障。
这种传感器尺寸小,响应性好,使用较广。
(1 ) 进气压力传感器构造和工作原理。
如图1-3所示,它由外壳、压力室、膜片、压敏电阻等组成。
①4个压敏电阻R1、R2、R3、R4形成了桥式电路,用硅胶传递压力,产生“压敏电阻效应,使电阻值变化,破坏了电桥的平衡。
当输入端A加上5V的电压时,输出端B即产生随压力变化的随动电压0~5V给电脑ECM。
②“压敏电阻效应”:R1、R3为正应变则R1+△R;R3+△R。
R2、R4为负应变则R2-△R;R4-△R。
因而在a、b两端产生电位差,产生正比于绝对压力的电压信号,通过差动放大器处理后,从B端输出给电脑ECM 。
第二章柴油机电子控制系统第一节柴油机电子控制系统的组成及工作原理一、柴油机电子控制系统的组成柴油机电子控制系统由信号输入装置、电子控制单元ECU和执行器三部分组成。
1、信号输入装置(1)加速踏板位置传感器用来检测加速踏板的位置,此信号输入ECU后与转速信号共同决定柴油机的喷油量及喷油提前角,是柴油机电子控制系统的主要控制信号。
(2)转速传感器,曲轴位置传感器用来检测发动机转速或曲轴位置,与加速踏板位置传感器共同决定喷油量和喷油提前角,是柴油机电控系统的主要控制信号。
(3)泵角传感器:检测喷油泵凸轮轴转角,与曲轴位置传感器配合共同控制喷油量,并保证在喷油正时改变时不影响喷油量。
(4)着火正时传感器:检测燃烧室开始燃烧的时刻,修正喷油正时。
(5)冷却液温度传感器检测发动机水温修正喷油量及喷油正时。
(6)进气温度传感器:检测进气温度,修正喷油量及喷油正时。
(7)进气压力传感器:检测进气压力,以修正喷油量及喷油正时。
(8)溢流环位置传感器:检测溢流控制电磁铁的电枢位置,以反馈控制溢流环的位置。
(9)正时活塞位置传感器:检测电子控制正时器正时活塞的位置,将喷油正时提前量信号输入ECU。
(10)控制杆位置传感器:检测电子控制柱塞式喷油泵调速器中控制杆的位置,将燃油喷射量的增减信号反馈给电脑。
(11)控制套筒位置传感器:检测电子控制分配式喷油泵调速器中控制套筒位置,将燃油喷射量的增减信号反馈给ECU。
(12)E/G开关:发动机点火开关信号,向ECU输入发动机工作状态信号。
(13)A/C开关向ECU输入空调工作信号,是怠速控制信号之一。
(14)动力转向油压开关:检测动力转向管路油压的变化,是怠速控制信号之一。
(15)空档起动开关:向ECU输入自动变速器是否处于空档位置信号,是怠速控制信号之一。
2、电子控制单元ECU是一个综合控制装置,具有如下功能:(16)接受传感器或其他装置输入的信息,给传感器提供参考基准电压:2V 、5V、9V、12V。
电控系统的基本工作原理
电控系统是指由电子控制器、传感器和执行器组成的一种系统,用于控制设备或机器的运行。
其基本工作原理如下:
1. 传感器将感知到的物理量转换成电信号。
传感器可以感知温度、压力、速度、位置、光照等等。
传感器可以通过电压、电流或频率等方式输出电信号。
2. 电子控制器收集并处理传感器的信号。
电子控制器是一个计算机系统,通过算法处理传感器信号,判断当前设备或机器的状态并生成相应的控制信号。
3. 执行器接收控制信号并执行相应的动作。
执行器可以是电动机、阀门、气缸等等。
根据电子控制器的指令,执行器转换电信号为机械力或位移,从而控制设备或机器的运行。
4. 电子控制器不断地监测设备或机器的状态,并根据设定的规则和反馈机制进行控制调节。
根据现实反馈情况,电子控制器会调整控制信号,使设备或机器保持在设定的状态或工作效率。
总体来说,电控系统的基本工作原理是通过感知物理量、处理信号和控制执行器的方式,实现设备或机器的自动控制和运行。
这种控制方式使得设备或机器的运行更加精确、高效,并且可以根据需要进行实时调整和优化。
选修电子控制技术第一章电子控制系统概述[浙江考试标准]子控制系统②开环电子控制b系统和闭环电子控制系统的区别③生活中常见的闭环电子控制系统的工作过程考点一| 电子控制系统概述一、电子控制技术与电子控制系统1。
电子控制技术的含义及其应用电子控制技术是一门运用①________实现控制功能的技术,近几十年来,它的发展异常迅速,已经成为推动新的技术革命的一种重要技术。
它不仅在生活中为我们所用,而且广泛应用于工业、农业、医疗、军事、航天等各领域.2.电子控制系统的含义电子控制系统是以②________为核心的控制系统。
在这个系统中,有电阻、电感、电容等③________和二极管、三极管、集成电路(IC)等④________。
它们相互作用、相互依赖,形成一个整体,以实现⑤________的目的。
电子控制系统是通过⑥________实现控制的。
例如电子调光台灯系统,⑦________是被控对象,灯光的亮度是⑧________,我们通过⑨________(调光电子电路)对⑩________进行控制,实现灯光亮度的调节.【答案】①电子电路(电子元器件组成的控制电路)②电子技术③元件④电子器件⑤控制⑥控制器⑦灯泡⑧被控量(输出量)⑨控制器(调光电子电路)⑩灯泡二、电子控制系统的组成和工作过程1.电子控制系统的基本组成电子控制系统一般可分为⑪________、⑫________、⑬________出三个基本的组成部分。
电子控制系统的工作过程如下图所示。
电子控制系统的工作过程2。
生活中常见的电子控制系统的工作过程输入部分:通常由各种传感器组成,输入的信息可以有各种形式,可以是作用力,也可以是温度、湿度、磁场、光照强度等环境参数的变化。
输入部分相当于人的感官,它能将采集的非电学量变化转变为电学量的变化。
控制(处理)部分:一般由具有各种控制功能的电子电路(或微处理器)组成。
它的作用相当于人的大脑,它能对送入的电信号进行比较、分析和处理,并发出指令。
电子控制系统的组成和工作过程一、教学分析1.教材分析本课是第一章第二节“电子控制系统的组成和工作过程”。
从对比分析两种路灯控制系统的基本组成入手,再通过搭接一个路灯自动控制的电子模型,来学习电子控制系统的基本组成和工作过程,从而为学生学习后面各章提供了一把钥匙。
2.学情分析学生在通用技术必修2的学习中,已学过关于控制系统的一些概念,例如输入、控制、输出,以及功能模拟方法的含义,但对电子控制系统内部电子元件,例如发光二极管、光敏电阻、三极管等的工作原理不太了解,教师可用通俗的语言补充解释其作用,以利于学生的学习。
二、教学目标1.知识与技能目标(1)知道电子控制系统的基本组成。
(2)能用方框图分析生活中常见电子控制系统的工作过程。
2.过程与方法目标(1)通过对两种路灯控制系统方框图的对照,知道电子控制系统的基本组成。
(2)通过搭接一个路灯自动控制的电子模型,加深对电子控制系统组成的理解。
3.情感态度和价值观目标(1)激发学生动手尝试的兴趣和热爱技术的情感。
(2)提高学生比较及分析电子控制系统的能力。
三、教学重难点1.重点(1)电子控制系统的基本组成。
(2)能用方框图分析生活中常见电子控制系统的工作过程。
2.难点电子控制系统内部常见电子元件的工作原理。
四、教学策略本节课程以多媒体技术为辅助教学手段,通过观察、基本知识讲授、小组探究、分析表达、技术试验、能力展示等教学方法和策略,在教师指导下,通过学生自主探究建构知识和技能。
五、教学准备通用技术专用教室、多媒体、课件、路灯自动控制模型。
六、课时安排共1课时七、教学过程(一)新课导入教师展示:路灯自动控制模型板书:第一章电子控制系统概述第二节电子控制系统的组成和工作过程(二)新课呈现师:过去的路灯需要人工控制,现在利用电子控制技术实现了自动化控制,正如我们刚才看到的路灯自动控制模型,那么,这两者在组成上有什么异同呢?学生讨论教师总结路灯的人工控制系统:路灯的电子控制系统:师:从上图的对应关系中可以看出:两个系统都是先进行信息的收集,然后经过对信息的分析、判断、发出命令,再执行命令,闭合或者切断电路,从而达到控制目的。
两个系统虽然结构的组成各不相同,但是各部分完成的功能十分相似。
板书:电子控制系统的基本组成电子控制系统一般可分为输入、控制(处理)和输出三个基本的组成部分。
用方框图表示如下:讨论:电子控制系统各部分的组成及工作过程。
输入部分:通常由各种传感器组成,输入信息可以有多少形式,可以是作用力,也可以是温度、湿度、磁场、光照强度等环境参数的变化,用传感器把采集的非电量变化转变为电量的变化(传感器的工作原理在本书第二章有详细介绍)。
输入部分相当于人的感官,它能将采集的非电量变化转变为电量的变化。
例如,手按动按钮开关,输入部分就把机械开关的通或断的非电量变化转变为电信号(电压或电流)的有或无的电量变化。
控制(处理)部分:一般由具有各种控制功能的电子电路(或微处理器)组成。
它的作用相当于人的大脑,它能对送入的电信号进行比较、分析和处理,并发出指令。
输出部分:由电磁继电器、晶闸管等多种执行机构组成。
输出信号可以是位移,如电磁继电器中衔铁运动、电动机的转动等,也可以是声音、光等,如扬声器中发出的音乐声。
师:通过讨论与分析,我们可以将基本的电子控制系统的工作过程用下图来表示:电子控制系统的工作过程[马上行动] 分析下列电子控制系统的基本组成部分,并说出它们的简要工作过程(P9)。
电子控制系统名称 输入部分 控制(处理)部分输出部分 智能化的红绿灯电子控制系统环形感应器电子电路红绿灯全自动洗衣机进水控制系统水位传感器 电子电路 电磁开关[马上行动] 电子计算机的组成(P10)。
在电子计算机家庭中,无论是大型的还是家用的,都可以看作是由输入、控制(处理)和输出三个最基本的部分组成的。
输入:键盘、鼠标、话筒、摄像头、手写板、扫描仪等; 控制(处理):主机;输出:显示器、扬声器、打印机等。
[小组试验] 利用电子积木搭接一个光控路灯的模型,在电路试验板上按照下图所示电路搭接一个光控路灯的模型。
使装置能达到下列要求:模拟夜晚,用黑纸罩住光敏电阻R ,外界光线照射不到光敏电阻时,R 的阻值变得很大,三极管导通,代表路灯的发光二极管就会自动点亮。
模拟白天,当拿去遮光的黑纸,让强光照射光敏电阻R 时,R 的阻值变得很小,三极管截止,发光二极管就熄灭。
[讨论] 画出路灯自动控制模型的方框图。
电子控制系统的基本组成部分输入采集信息并转化为电信号控制(处理)分析、比较和处理电信号并发出命令输出执行命令被控对象信息参考答案如下:输入:光敏传感器;控制(处理):晶体三极管组成的电子电路;输出:发光二极管。
[扩展阅读1] 光敏传感器:光敏传感器是最常见的传感器之一,它的种类繁多,主要有:光电管、光电倍增管、光敏电阻、光敏三极管、太阳能电池、红外线传感器、紫外线传感器、光纤式光电传感器、色彩传感器、CCD和CMOS 图像传感器等。
它的敏感波长在可见光波长附近,包括红外线波长和紫外线波长。
光传感器不只局限于对光的探测,它还可以作为探测元件组成其他传感器,对许多非电量进行检测,只要将这些非电量转换为光信号的变化即可。
光传感器是目前产量最多、应用最广的传感器之一,它在自动控制和非电量电测技术中占有非常重要的地位。
最简单的光敏传感器是光敏电阻,当光子冲击接合处就会产生电流。
[扩展阅读2] 晶体三极管:三极管内部为由P型半导体和N型半导体组成的三层结构,根据分层次序分为NPN型和PNP型两大类。
NPN(一般为硅管)和PNP (一般为锗管)上述三层结构即为三极管的三个区, 中间比较薄的一层为基区,另外两层同为N型或P型,其中尺寸相对较小、多数载流子浓度相对较高的一层为发射区,另一层则为集电区。
晶体三极管(以下简称三极管)按材料分有两种:锗管和硅管。
而每一种又有NPN和P NP两种结构形式,但使用最多的是硅NPN和锗PNP两种三极管,如下图:两者除了电源极性不同外,其工作原理都是相同的。
下面仅介绍NPN硅管的电流放大原理。
对于NPN管,它是由2块N型半导体中间夹着一块P型半导体所组成,发射区与基区之间形成的PN 结称为发射结,而集电区与基区形成的PN结称为集电结,三条引线分别称为发射极e、基极b和集电极c。
当b点电位高于e点电位零点几伏时,发射结处于正偏状态,而C点电位高于b点电位几伏时,集电结处于反偏状态,集电极电源Ec要高于基极电源Ebo。
在制造三极管时,有意识地使发射区的多数载流子浓度大于基区的,同时基区做得很薄,而且,要严格控制杂质含量,这样,一旦接通电源后,由于发射结正偏,发射区的多数载流子(电子)极基区的多数载流子(空穴)很容易地越过发射结互相向对方扩散,但因前者的浓度基大于后者,所以通过发射结的电流基本上是电子流,这股电子流称为发射极电流了。
由于基区很薄,加上集电结的反偏,注入基区的电子大部分越过集电结进入集电区而形成集电集电流Ic,只剩下很少(1%~10%)的电子在基区的空穴进行复合,被复合掉的基区空穴由基极电源Eb重新补给,从而形成了基极电流Ibo.根据电流连续性原理,得到:Ie=Ib+Ic这就是说,在基极补充一个很小的Ib,就可以在集电极上得到一个较大的Ic,这就是所谓电流放大作用,Ic与Ib是维持一定的比例关系,即:β1=Ic/Ib式中:β1称为直流放大倍数,集电极电流的变化量△Ic与基极电流的变化量△Ib之比为:β= △Ic/△Ib式中β称为交流电流放大倍数,由于低频时β1和β的数值相差不大,所以有时为了方便起见,对两者不作严格区分,β值约为几十至一百多。
三极管是一种电流放大器件,但在实际使用中常常利用三极管的电流放大作用,通过电阻转变为电压放大作用。
三极管放大时管子内部的工作原理:1.发射区向基区发射电子电源Ub经过电阻Rb加在发射结上,发射结正偏,发射区的多数载流子(自由电子)不断地越过发射结进入基区,形成发射极电流Ie。
同时基区多数载流子也向发射区扩散,但由于多数载流子浓度远低于发射区载流子浓度,可以不考虑这个电流,因此可以认为发射结主要是电子流。
2.基区中电子的扩散与复合电子进入基区后,先在靠近发射结的附近密集,渐渐形成电子浓度差,在浓度差的作用下,促使电子流在基区中向集电结扩散,被集电结电场拉入集电区形成集电极电流Ic。
也有很小一部分电子(因为基区很薄)与基区的空穴复合,扩散的电子流与复合电子流之比例决定了三极管的放大能力。
3.集电区收集电子由于集电结外加反向电压很大,这个反向电压产生的电场力将阻止集电区电子向基区扩散,同时将扩散到集电结附近的电子拉入集电区从而形成集电极主电流Icn。
另外集电区的少数载流子(空穴)也会产生漂移运动,流向基区形成反向饱和电流,用Icbo来表示,其数值很小,但对温度却异常敏感。
[扩展阅读3] 发光二极管:发光二极管简称为LED。
由镓(Ga)与砷(AS)、磷(P)的化合物制成的二极管,当电子与空穴复合时能辐射出可见光,因而可以用来制成发光二极管,在电路及仪器中作为指示灯,或者组成文字或数字显示。
磷砷化镓二极管发红光,磷化镓二极管发绿光,碳化硅二极管发黄光。
它是半导体二极管的一种,可以把电能转化成光能,常简写为LED。
发光二极管与普通二极管一样是由一个PN结组成,也具有单向导电性。
[教师总结] 分析路灯自动控制模型中的各部分组成及工作过程。
(三)能力展示[思考] 分析音乐喷泉的工作过程,并画出音乐喷泉的电子控制系统的方框图。
(四)课堂小结本节我们从对比分析两种路灯控制系统的基本组成入手,再通过搭接一个路灯自动控制的电子模型,同学们要知道电子控制系统的基本组成,并能用方框图分析生活中常见的电子控制系统的工作过程。
(五)课后思考电子控制系统内部常见电子元件的工作原理,对于学生是弱项,教师在本节要加以引导,以利于学生对电子控制系统内部工作过程的理解。
