锅炉补水阀

壁挂炉在使用一段时间后可能会出现内部水压较低的情况，这个时候就需要给壁挂炉进行补水，那么该如何补水呢?补水中有什么需要注意的吗?
壁挂炉有两种补水方式，一种是自动补水，一种是手动补水，用户使用的壁挂炉大部分是手动补水，因为壁挂炉里面的水加好后可以使用很长时间，所以手动补水就可以了。

1、打开自来水进水阀门，同时关闭出水阀门阀门手柄逆时针旋转将阀门打开一定程度，让自来水进入壁挂炉。

2、打开壁挂炉补水阀门用手将水路补水阀门按逆时针方向旋转打开阀门，补水阀处于打开状态，此时自来水给采暖系统补水(顺时针为关闭阀门)。

3、检查供暖系统的压力压力表的指针一般是指在1bar和2bar之间，如果压力表的指针低于1bar时(系统温度比较低时)，我们就需要对壁挂炉进行补水，给系统注水直到指针指在1bar和2bar之间，最多不超过2.2bar时顺时针关闭阀门，停止补水。

意事项
1、锅炉平时补水时不要红灯一灭就停止加水，应该要时刻观察水压表，当水压达到1.5-1.7之间的时候就可以关闭了，避免频繁加水。

2、只有在壁挂炉冷却或者非燃烧的情况下才能对壁挂炉进行补水操作，否则将损坏壁挂炉。

3、如果系统没有补水阀，在补水之前需要将管路充满水，以防止空气进入供暖系统。

4、对于带有补水阀的系统，补水阀位于采暖出水和生活热水出水之间的位置。

5、供暖系统的最高压力不能超过3bar，如果超过3bar的话安全阀会自动打开。

锅炉补水系统流程
锅炉补水系统流程通常包括以下几个步骤：
1. 检查水位：首先，需要检查锅炉的水位，确保水位在正常范围内。

2. 打开补水阀：如果发现锅炉水位过低，需要打开补水阀，将水加入到锅炉中。

3. 调节补水阀：在补水过程中，需要根据实际情况调节补水阀的开度，以控制补水速度，确保锅炉水位稳定在合适的范围内。

4. 监测水位：在补水过程中，需要不断监测锅炉的水位，以确保水位不会过高或过低。

5. 关闭补水阀：当锅炉水位恢复到正常范围时，需要关闭补水阀，停止补水。

6. 定期维护：除了补水操作，还需要定期对锅炉进行维护，清洗污垢，检查管道和阀门的密封性等，以确保锅炉的正常运行。

锅炉自动补水装置原理
锅炉自动补水装置是指一种可以自动进行锅炉水位维持的装置。

其主要原理是利用水位控制器对锅炉水位进行实时监测，并在水位低于设定值时，通过水泵自动补充水量，使锅炉保持在稳定的水位范围内。

在实际应用中，锅炉自动补水装置通常由水位控制器、水泵、水箱、水管等部件组成。

当锅炉水位低于设定值时，水位控制器会发出信号，控制水泵启动将水从水箱中抽入到锅炉内部。

同时，在水位达到设定值后，水位控制器会自动停止水泵的工作，从而达到自动控制锅炉水位的目的。

锅炉自动补水装置的应用不仅能够提高锅炉的安全性和稳定性，而且还可以实现节能效果。

具体来说，通过自动控制锅炉水位，可以有效避免因为水位不足而导致的锅炉爆炸和燃料浪费等问题，从而降低锅炉的维护成本和运行成本。

总之，锅炉自动补水装置的原理简单易懂，但其应用却具有重要的意义。

在今后的工业生产和生活中，锅炉自动补水装置将会得到更为广泛的应用。

- 1 -。

电锅炉的补水与调整电锅炉的补水与调整电锅炉补水：将工况开关打在“供气”位置，面板上“温度”、“压力”指示灯开始闪烁。

按压“起动”按钮，“PC”指示灯开始闪烁，补水泵自动投入，向锅炉充水。

当水位达上限时，压力指示灯常亮，说明锅炉水位已达P2上限。

若补水泵不能连续运行，应检查水位计接线或调整是否合适。

调整：（1）当水位达上限时，加热器将逐级投入，使炉水加温。

初次调试时，最好分段设置温度值（PV），逐步提高炉温，避免炉温升得过快而产生较大的热应力。

当气压达到给定值时，表明蒸汽已经生成，可开始正常的供气运行。

（2）安全阀应在锅炉起动时进行校验，其方法时：A．拆去开口销、除去顶盖、拧松六角销紧螺母，然后拧动调节螺杆使弹簧放松或拧紧。

B．调整安全阀的始启压力为1.12倍工作压力但不小于工作压力+0.07Mpa，1.14倍工作压力但不小于工作压力+0.10Mpa。

锅炉上必须有一个安全阀按上述较低始启压力整定，校验后的安全阀应加铅封，不许乱动。

C．安全阀未校前，锅炉绝对禁止运行。

安全阀校验后，应将始启压力检验结果作好记录，并归入档案。

（3）压力表装用前应进行校验，校验合格后应打铅封系统的正常运行：（1）温度控制：当外界气温与室内温度相差不大时，建议用户可以适当的减少几组加热器以达到使温度恒定的目的（只需断开相应的熔断器。

注意，应对称的断开，如10组的，应断1.10,5.6）。

（2）液位控制：液位是显示锅炉水是否充满的标志。

若液位低于P2下限值时（“压力”灯闪烁），表示系统缺水不能保证正常供热，则补水泵自动起动，给系统补水，直至P2上限时停止（“压力”灯常亮），以保证液位处于控制的范围内和系统的正常运行。

（3）为防止安全阀芯与阀座粘连使安全阀失去作用，严禁敲击安全阀任何部位，并应每隔断2~4周做一次手动排放试验。

（4）如果压力表出现下列情况之一时，应立即停止使用：A．表面玻璃破碎或表盘刻度模糊不清；B．在无压力时指针回不到“0”位或超过允许误差；C．铅封损坏或超过有效期限；D．表内泄漏或指针跳动；E．其它影响压力表准确度的缺陷。

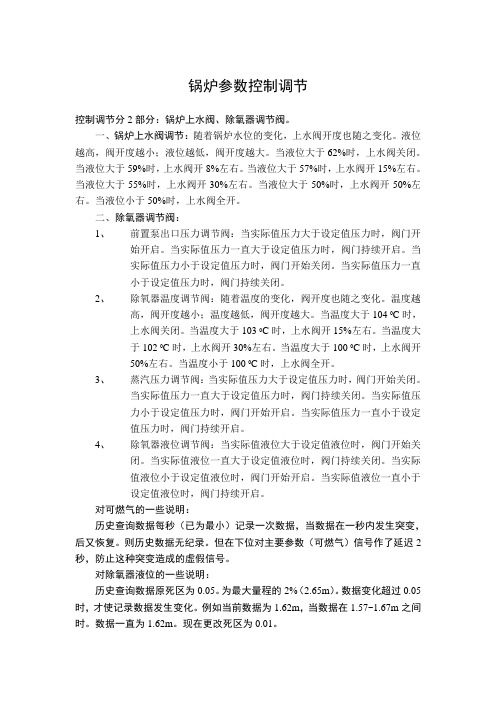

锅炉参数控制调节控制调节分2部分：锅炉上水阀、除氧器调节阀。

一、锅炉上水阀调节：随着锅炉水位的变化，上水阀开度也随之变化。

液位越高，阀开度越小；液位越低，阀开度越大。

当液位大于62%时，上水阀关闭。

当液位大于59%时，上水阀开8%左右。

当液位大于57%时，上水阀开15%左右。

当液位大于55%时，上水阀开30%左右。

当液位大于50%时，上水阀开50%左右。

当液位小于50%时，上水阀全开。

二、除氧器调节阀：1、前置泵出口压力调节阀：当实际值压力大于设定值压力时，阀门开始开启。

当实际值压力一直大于设定值压力时，阀门持续开启。

当实际值压力小于设定值压力时，阀门开始关闭。

当实际值压力一直小于设定值压力时，阀门持续关闭。

2、除氧器温度调节阀：随着温度的变化，阀开度也随之变化。

温度越高，阀开度越小；温度越低，阀开度越大。

当温度大于104 0C时，上水阀关闭。

当温度大于103 0C时，上水阀开15%左右。

当温度大于102 0C时，上水阀开30%左右。

当温度大于100 0C时，上水阀开50%左右。

当温度小于100 0C时，上水阀全开。

3、蒸汽压力调节阀：当实际值压力大于设定值压力时，阀门开始关闭。

当实际值压力一直大于设定值压力时，阀门持续关闭。

当实际值压力小于设定值压力时，阀门开始开启。

当实际值压力一直小于设定值压力时，阀门持续开启。

4、除氧器液位调节阀：当实际值液位大于设定值液位时，阀门开始关闭。

当实际值液位一直大于设定值液位时，阀门持续关闭。

当实际值液位小于设定值液位时，阀门开始开启。

当实际值液位一直小于设定值液位时，阀门持续开启。

对可燃气的一些说明：历史查询数据每秒（已为最小）记录一次数据，当数据在一秒内发生突变，后又恢复。

则历史数据无纪录。

但在下位对主要参数（可燃气）信号作了延迟2秒，防止这种突变造成的虚假信号。

对除氧器液位的一些说明：历史查询数据原死区为0.05。

为最大量程的2%（2.65m）。

数据变化超过0.05时，才使记录数据发生变化。

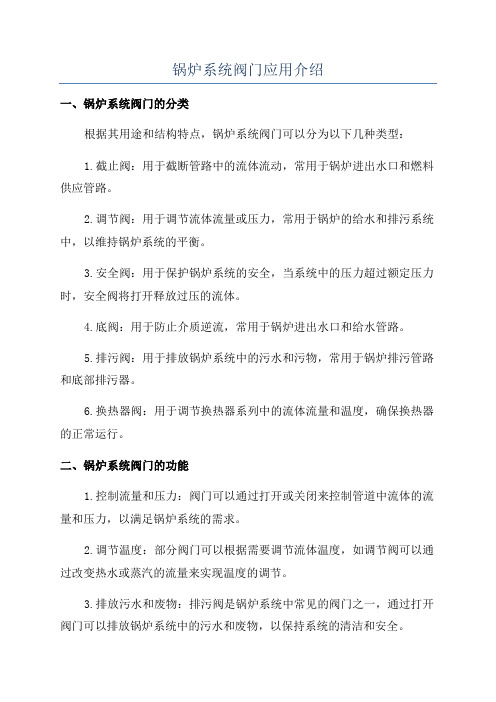

锅炉系统阀门应用介绍一、锅炉系统阀门的分类根据其用途和结构特点，锅炉系统阀门可以分为以下几种类型：1.截止阀：用于截断管路中的流体流动，常用于锅炉进出水口和燃料供应管路。

2.调节阀：用于调节流体流量或压力，常用于锅炉的给水和排污系统中，以维持锅炉系统的平衡。

3.安全阀：用于保护锅炉系统的安全，当系统中的压力超过额定压力时，安全阀将打开释放过压的流体。

4.底阀：用于防止介质逆流，常用于锅炉进出水口和给水管路。

5.排污阀：用于排放锅炉系统中的污水和污物，常用于锅炉排污管路和底部排污器。

6.换热器阀：用于调节换热器系列中的流体流量和温度，确保换热器的正常运行。

二、锅炉系统阀门的功能1.控制流量和压力：阀门可以通过打开或关闭来控制管道中流体的流量和压力，以满足锅炉系统的需求。

2.调节温度：部分阀门可以根据需要调节流体温度，如调节阀可以通过改变热水或蒸汽的流量来实现温度的调节。

3.排放污水和废物：排污阀是锅炉系统中常见的阀门之一，通过打开阀门可以排放锅炉系统中的污水和废物，以保持系统的清洁和安全。

4.保护锅炉安全：安全阀是锅炉系统中非常重要的阀门，当锅炉系统中的压力超过额定压力时，安全阀会打开释放过压的流体，以保护锅炉系统的安全。

5.调节系统平衡：调节阀可以根据系统需求来调节流体的流量，以保持锅炉系统的平衡运行，提高能源利用效率和性能。

三、锅炉系统阀门的应用1.给水系统：锅炉给水系统是锅炉系统中重要的组成部分，其中的给水阀和调节阀用于控制和调节给水的流量和压力，以保证锅炉系统正常运行。

安全阀用于保护锅炉系统的安全，当给水系统中的压力超过额定压力时，安全阀会打开释放过压的流体。

2.排污系统：锅炉排污系统用于排放锅炉系统中的污水和废物，其中的排污阀和底阀用于控制和调节排污的流量和压力，以保持锅炉系统的清洁和正常运行。

3.蒸汽系统：锅炉蒸汽系统中的蒸汽排放阀、排污阀和底阀用于控制蒸汽的流通和排放，以保持蒸汽系统的平衡和安全运行。

锅炉自动补水阀锅炉自动补水阀定义：自动补水阀是一种安装在闭式循环的供暖或制冷系统的补水管路上的新型阀门，补水阀可自动维持系统压力为设定值，阀内的止回阀可防止系统的热水回流到冷水管路，补水阀内部过滤器可避免杂质流入系统，即使补水端压力变化，也能保持出口压力的稳定，紧急情况下手轮可完全切断水流，补水阀是集减压阀截止阀止回阀过滤器功能于一体的高科技新型阀门。

锅炉自动补水阀工作原理1.锅炉补水阀带有减压稳压装置,压力值可配合压力表进行调节并自动维持调节后系统压力;当系统压力降低时,自动打开注水,到达设定压力时自动关闭,避免水压过高损坏系统设备.2.防止系统水回流;自动补水阀带有止回阀,防止系统水在补水水压降低或停止时回流.3.手动截止;为便于维修系统设备,锅炉补水阀配备手动截止阀,可关闭补水水源.自动补水阀的技术参数：阀体:黄铜口径:DN15-DN25最大工作压力：16bar出口压力设定范围：0.5-4bar最高工作温度（水）：110℃出厂预设压力：1.5bar远明丰自动补水阀的安装方法：1.自动补水阀可水平或垂直安装,但不可倒置,即塑料手轮不能在朝上；2.把自动补水阀顶部的的补水压力调节螺杆完全拧松后装到系统,顺时针旋转调节螺杆,补水阀的补水压力变大,观看自动补水阀阀体上的压力表或者其出口后系统上的压力表,直至达到需要的补水压力,拧紧缩紧螺母；3.自动补水阀压力设定应高于系统静压0.3公斤,但设定值必须低于补水端压力,否则不能正常补水；4.自动补水阀自动注水到设定压力,注水时间较长,所以一般系统的初次注水多选择加压泵；5.紧急情况下可手动关闭截止阀，即把自动补水阀下面的塑料手轮逆时针旋转到不能动（出厂时统一设置为自动档，可自动补水）；远明丰自动补水阀补水压力调节步骤：1.自动补水阀补水压力设定跟减压阀类似，都需要在静压状态下设置，所以在设定补水压力的时候要关闭补水阀后面的球阀或闸阀；2.如果系统需要的补水压力比自动补水阀出厂设置的1.5bar压力要大，拧松锁紧螺母，把调节螺杆顺时针旋转，此时自动补水阀出口压力会慢慢增大，注意压力表读数，直到达到需要的压力值，然后把锁紧螺母拧紧打开自动补水阀后面的球阀或闸阀；3.如果需要压力比自动补水阀出厂设置的压力1.5bar要小，就需要先关闭自动补水阀上游的球阀或闸阀，把自动补水阀出口处的压力卸掉，把锁紧螺母拧松，把调压螺杆逆时针调到最松，然后再关闭自动补水阀出口处的球阀或闸阀，打开自动补水阀上游球阀或闸阀，顺时针旋转调压螺杆，此时此时自动补水阀出口压力会慢慢增大，注意压力表读数，直到达到需要的压力值，然后把锁紧螺母拧紧打开自动补水阀后面的球阀或闸阀；注意：跟所有减压阀调压一样，自动补水阀的压力也是只可以从小往大调，不能从大往小调，建议可以把调压螺杆拧到最松再安装到系统。

烟道式余热锅炉补水原理-概述说明以及解释1.引言1.1 概述烟道式余热锅炉作为一种高效能再生能源利用设备，广泛应用于工业生产及能源供应领域。

它通过回收燃烧过程中产生的废气热量，并将其转化为有用的能源，以实现能源的再利用。

而补水是烟道式余热锅炉正常运行所必需的环节，它能够补充锅炉中因蒸汽或水流失而导致的液位下降，维持锅炉的正常工作状态。

烟道式余热锅炉的补水原理是指通过给锅炉注水来维持其液位，并保持一定的压力和流量，以确保锅炉能够平稳运行。

补水系统一般由供水泵、除氧器、补水阀、水位计等组成。

当锅炉的液位降低到设定值时，供水泵将会自动启动，将处理过的除氧水送入锅炉，提高液位至正常范围。

在烟道式余热锅炉的运行过程中，补水的作用不仅是维持液位和压力，还能起到冷却锅炉的作用。

由于烟道式余热锅炉在回收烟气中的热能时，烟气温度通常较高，直接进入锅炉会对设备造成损伤。

而补水则能够有效地冷却锅炉壁面，减少烟道炉温度，保护设备的安全运行。

总而言之，烟道式余热锅炉的补水原理是通过补充锅炉中的水流失，保持液位和压力的正常范围，同时冷却锅炉，确保其安全高效运行。

补水在烟道式余热锅炉中具有重要的作用，并且其实施也需要一套完善的补水系统来实现。

1.2 文章结构本文将围绕烟道式余热锅炉补水原理展开论述，并按照以下结构进行组织：第一部分：引言在引言部分，将对烟道式余热锅炉补水原理的重要性进行介绍，同时概述本文的主要内容和结构安排。

此外，引言还将明确本文的目的，为读者提供全面的背景信息。

第二部分：正文在正文部分，将分为两个子节，分别介绍烟道式余热锅炉的基本原理和补水原理。

2.1 烟道式余热锅炉的基本原理这一部分将详细介绍烟道式余热锅炉的工作原理和结构。

包括余热回收装置、烟道和烟气管道等关键部件的功能和作用，以及如何利用烟气中的余热进行能量回收。

2.2 烟道式余热锅炉的补水原理本节将详细介绍烟道式余热锅炉的补水原理。

包括补水的作用和重要性，补水系统的组成和原理，以及补水过程中需要注意的关键问题。

补水阀标准
一、流量参数
补水阀的流量参数是指在特定压力下，补水阀能够每分钟通过的水流量。

通常，这个参数是以升/分钟（L/min）或加仑/分钟（gpm）为单位进行测量和规定的。

不同型号的补水阀可能有不同的流量参数，选择合适的补水阀需要根据实际需要的水流量和压力来确定。

二、控制方式
补水阀的控制方式是指补水阀在达到预定压力时如何关闭。

一般来说，补水阀可以采用以下几种控制方式：
1.直接作用式：这种补水阀是利用弹簧的力量直接关闭阀门的。

当压力达到
预定值时，弹簧被压缩，阀门关闭。

这种控制方式简单、可靠，但精度可能较低。

2.先导式：这种补水阀是利用先导阀来控制主阀的关闭。

当压力达到预定值
时，先导阀打开，水流进入主阀上部的压力室，主阀在压力的作用下关闭。

这种控制方式精度较高，但成本也较高。

3.电子式：这种补水阀是利用电子传感器和电动执行器来控制阀门的关闭。

当压力达到预定值时，电子传感器发出信号，电动执行器动作，关闭阀门。

这种控制方式精度高，但需要电源和电子线路的支持。

三、进出口规格
补水阀的进出口规格是指阀门连接的水管直径大小。

一般来说，补水阀的进出口规格有1/2英寸、3/4英寸和1英寸等几种。

选择合适的补水阀需要根据实际需要的水管直径和压力来确定。
