40GQSFP+光模块介绍

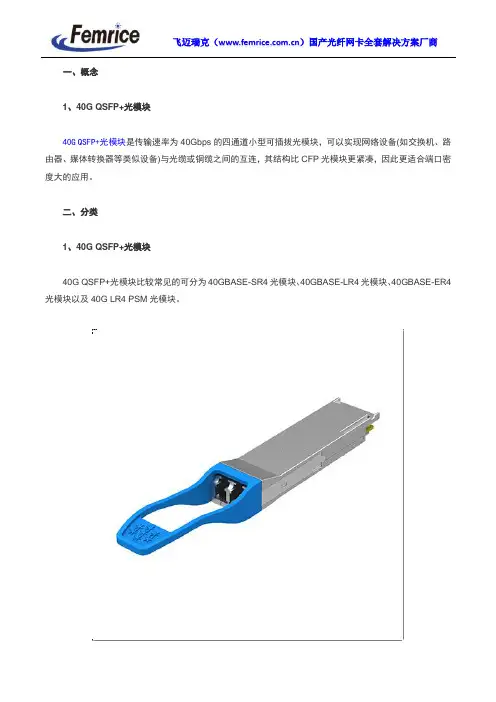

一、概念1、40G QSFP+光模块40G QSFP+光模块是传输速率为40Gbps的四通道小型可插拔光模块，可以实现网络设备(如交换机、路由器、媒体转换器等类似设备)与光缆或铜缆之间的互连，其结构比CFP光模块更紧凑，因此更适合端口密度大的应用。

二、分类1、40G QSFP+光模块40G QSFP+光模块比较常见的可分为40GBASE-SR4光模块、40GBASE-LR4光模块、40GBASE-ER4光模块以及40G LR4 PSM光模块。

40G SR4 QSFP+光模块的接口是MPO/MTP，拥有4个独立的全双工通道，常与多模光纤一起使用，与OM3光纤跳线一起使用时的传输距离是100m，与OM4光纤跳线一起使用时的传输距离是150m。

40G LR4 QSFP+光模块的接口是LC双工，具有高密度、高速率、大容量、低成本、低功耗的优势，一般与LC单模光纤跳线一起使用，传输距离最大可达10km。

40G LR4 PSM光模块的接口是MPO/MTP，采用了Parallel Single Mode(并行单模技术,PSM)，利用4路并行设计的MPO/MTP接口，传输距离是10km，具有端口密度高、成本低的特点。

40G ER4 QSFP+光模块与40G LR4 QSFP+光模块一样，一般与LC单模光纤一起使用，不同的是，40G ER4 QSFP+光模块将4个10G数据的输入通道转换为4个CWDM光信号通道，每个通道的速率高达11.2Gbps，并将它们多路复用为单通道，用于40G光传输，主要应用于40GBASE-ER4以太网链路、InfinibandQDR和DDR互连、客户端40G电信连接。

三、特点40G QSFP+光模块：1、采用半导体封装技术，内置4个激光器、探测器，可以支持客户高密度单板的需求。

2、需要增加带宽时网络运营商可以在不中断网络服务的情况下增加新的QSFP+光模块。

3、功耗低于3.5W，而旧式CFP模块功耗为8W。

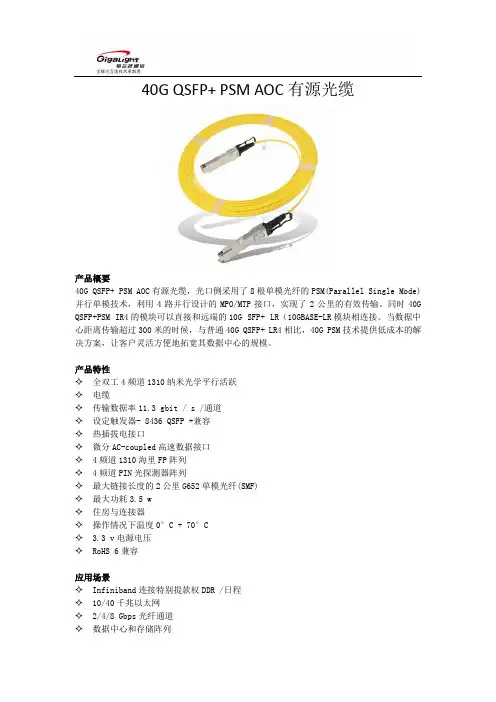

40G QSFP+ PSM AOC有源光缆产品概要40G QSFP+ PSM AOC有源光缆，光口侧采用了8根单模光纤的PSM(Parallel Single Mode)并行单模技术，利用4路并行设计的MPO/MTP接口，实现了2公里的有效传输。

同时40G QSFP+PSM IR4的模块可以直接和远端的10G SFP+ LR（10GBASE-LR模块相连接。

当数据中心距离传输超过300米的时候，与普通40G QSFP+ LR4相比，40G PSM技术提供低成本的解决方案，让客户灵活方便地拓宽其数据中心的规模。

产品特性✧全双工4频道1310纳米光学平行活跃✧电缆✧传输数据率11.3 gbit / s /通道✧设定触发器- 8436 QSFP +兼容✧热插拔电接口✧微分AC-coupled高速数据接口✧4频道1310海里FP阵列✧4频道PIN光探测器阵列✧最大链接长度的2公里G652单模光纤(SMF)✧最大功耗3.5 w✧住房与连接器✧操作情况下温度0°C + 70°C✧ 3.3 v电源电压✧RoHS 6兼容应用场景✧Infiniband连接特别提款权DDR /日程✧10/40千兆以太网✧2/4/8 Gbps光纤通道✧数据中心和存储阵列描述QSFP PSM AOC是一个高性能、低功耗、长达到互连的解决方案支持40 g以太网光纤通道作为PCIe。

这是符合QSFP对MSA和40 gbe PSM4。

QSFP AOC PSM的组装4全双工通道,其中每个车道能够传输数据atrates 10 gb / s,提供一个聚合的速度40 gb / s。

ModSelL销ModSelL输入销。

低了主机时,模块响应2线串行通信命令。

ModSelL允许使用多个QSFP模块在一个2线接口总线。

当ModSelL“高”,该模块不会回应任何2线接口与主机通信。

ModSelL在模块内部上拉。

ResetL销重置。

LPMode_Reset在模块内部上拉。

User GuideTN-QSFP-40G-xxCisco Compatible 40G QSFP+Optical Transceivers•High capacity: up to 44.4 Gbps per module•Compliant with SFF 8436 QSFP+ MSA•Single +3.3 V Power Supply•RoHS Compliant (all models)•Low Power Dissipation : SR4< 1.5 Watts, LR4 < 3.5w•Digital Diagnostic Monitoring (DMI and DDMI)•Class 1 Laser International Safety Standard IEC 60825 Compliant•40GBase-SR4: 4 lanes, up to 11.1Gbps per lane, Standard MPO connector•40GBase-LR4: 4 wavelength CWDM Mux/Demux design, up to 11.1Gbps per wavelength, Duplex LC connectorContentsIntroduction (1)Description (2)Ordering Information (2)Specifications and Standards (2)Optical Specifications (2)Application: Fiber Connection with QSFP+ (3)QSFP+ Unpacking (3)QSFP+ Installation (4)Cautions (4)Installing a QSFP+ Module (4)Fiber Cable Physical Characteristics (5)Connecting Fiber Cables (5)Removing a QSFP+ Module (5)Diagnostic Monitoring Interface (DMI) (6)Digital Diagnostics Monitoring Interface (DDMI) (7)For More Information (8)Contact Us (8)Compliance Information (9)Record of Revisions (10)IntroductionThe Transition Networks TN-QSFP-40G-xx series 40G QSFP+ optical transceivers are designed to install in any QSFP+ port allowing for 40GBase-X interfaces to the network through the QSFP+ connector.The TN-QSFP-40G-xx transceivers are Cisco compatible* and are designed for bi-directional serial-optical data communication such as 40G Ethernet.DescriptionTransition Networks’ QSFP+ modules fully comply with the Multi-Sourcing Agreement (MSA).This compliance allows our QSFP+ modules to be used in all other MSA compliant QSFP+ platforms. In addition, TN QSFP+ modules are also compatible with all Cisco QSFP+ based routers and switches, as well as Cisco’s IOS software. TN QSFP+ modules are not Cisco OEM brand modules. Ordering InformationProduct Number DescriptionTN-QSFP-40G-LR4 QSFP+ 40GBase-LR4, 1271nm, 1291nm, 1311nm, 1331nm, single mode (LC)[10km/6.2mi.] Link Budget: 7.0 dBTN-QSFP-40G-SR4 QSFP+ 40GBase-SR4, 850nm multimode (MPO) [400m/1313ft. on OM4, 300m/985ft. on OM3] Link Budget: 2.3 dBTN-QSFP-40G-LR4-3 QSFP+ 40GBase-LR4, 1271nm, 1291nm, 1311nm, 1331nm single mode (LC)[30km/18.7mi.] Link Budget: 9.0 dBSpecifications and StandardsThe TN-QSFP-40G-xx was designed to meet these standards and specifications:Optical SpecificationsThe Optical Specs for all Transition Networks’ SFPs are available on our Optical Devices webpage.Application: Fiber Connection with QSFP+Applications include: 40G Ethernet, 10G Ethernet, and Data Center Aggregation Connection.QSFP+UnpackingBefore you start installing the TN-QSFP-40G-xx, verify that the package contains the following items: o One TN-QSFP-40G-xx SFPo Two protective foam pieceso One Documentation PostcardNotify your sales representative immediately if any of the above items is missing or damaged. Save the packaging for possible future use.The optical ports of the QSFP+ transceiver must be terminated with an optical connector or with a dust plug. The QSFP+ transceiver must be operated within the specified temperature and voltage limits.QSFP+ InstallationCautions•The QSFP+ tranceiver module is keyed to only be installed one way. However, if forced the wrong way, damage may occur. •Avoid getting dust or other contaminants into the fiber bore of the QSFP+ transceiver module. •Clean the optic surfacees of the optical fiber before you plug them back in to the optical bores of another QSFP+ tranceiver module. • Each port must match the wavelength specifications on the other end of the cable, and the cablemust not exceed the specified cable length for reliable communications.Installing a QSFP+ Module1. Attach an ESD-preventive wrist strap to your wrist and to the ESD ground connector or a bare metalsurface on your chassis.2. Remove the QSFP+ transceiver module from its protective packaging. Note: Do not remove theoptical bore dust plugs until directed to do so in a later procedure.3. Check the slot orientation. Note that for some devices (e.g., S4224) some slots are “upside down”compared to other slots.4. Position the QSFP+device at the desired installation slot, with the label facing correctly.5. Carefully slide the QSFP+ device into the slot, aligning it with the internal installation guides.Triangleindicates bottomof SFP cageSFP Module Label side top of SFP moduleBaleClasp SwitchFully Inserted SFPSwitch 6. Ensure that the QSFP+device is firmly seated against the internal mating connector. To verify that theQSFP+ is seated and latched properly. a ) Grasp the QSFP+ by the sides and try to remove it without releasing the latch. b) If the QSFP+ can not be removed, it is installed and seated properly. If the QSFP+ can be removed, reinsert it and press harder with your thumb; repeat if necessary until it is latched securely into the socket.7. Connect the fiber cable to the fiber port connector of the QSFP+ device. Make sure the QSFP+release latch is in the up (closed) position when you insert the cable connector into the QSFP+.8. Remove the dust plug from the connector. Save the dust plug for future use.9. Attach an appropriate cable into the QSFP+ module port.10. Attach the other end of the cable into the other device.11. Observe the status LED(s). See the related manual for details.Fiber Cable Physical CharacteristicsThe fiber cable physical characteristics must meet or exceed IEEE 802.3ae specifications:•Single mode fiber (recommended): 9 μm•Multimode fiber (recommended): 62.5/125 μm•Multimode fiber (optional): 100/140, 85/140, 50/125 μmWarning: Visible and invisible laser radiation when open. DO NOT stare into laser beam or view directly with optical instruments. Failure to observe this warning could result in damage to your eyes or blindness. Connecting Fiber CablesTo install the fiber cable, do the following:1. Locate the appropriate fiber cable.2. Install the cable as shown below.Removing a QSFP+ModuleCaution: Be careful when removing the QSFP+ from a device. Some QSFP+ transceiver module temperatures may exceed 160°F (70°C) and be too hot to touch with bare hands. Note: Do not remove and replace the QSFP+ modules more often than necessary; excessive QSFP+ removing and replacing can shorten the useful life of the QSFP+.1. Attach an ESD-preventive wrist strap to your wrist and to the ESD ground connector or a bare metalsurface on your chassis.2. For future reattachment of fiber-optic cables, note which connector plug is send (TX) and which isreceive (RX).3. Remove the QSFP+ transceiver module:a. If the QSFP+ transceiver module has an actuator button latch, gently press the actuator buttonon the front of the QSFP+ transceiver module until it clicks and the latch mechanism releases the QSFP+ transceiver module from the socket connector. Grasp the actuator button between your thumb and index finger, and carefully pull the QSFP+ transceiver module straight out of the module slot.b. If the QSFP+ transceiver module has a bail clasp latch, pull the latch out and down to eject theQSFP+ transceiver module from the socket connector. If the bail clasp latch is obstructed and you cannot use your index finger to open it, use a small, flat-blade screwdriver or other long, narrow instrument to open the bail clasp latch. Grasp the QSFP+ transceiver module between your thumb and index finger, and carefully remove it from the socket.4. Replace the Dust Plug.5. Place the removed QSFP+ transceiver module in an antistatic bag or other protective package.Diagnostic Monitoring Interface (DMI)The following DMI port screen and explanation table contains brief definitions of the DMI support offered on some QSFP+ transceiver modules. For further information, see the help option on the CPSMM-xxx, SNMP agent, or Transition Networks Focal Point or ION System GUI. Note: This feature is not availableon all devices and may vary between products. See the related manual for more information.DMI Parameter Description DMI Rx PowerMeasured receive optical power in microwatts and in decibels relative to 1mW. DMI Rx PowerAlarmAlarm status of measured receive optical power. DMI Temp Internally measured temperature of transceiver in degrees Celsius and degreesFarenheit.DMI Temp Alarm Alarm status for internally measured temperature of the transceiver.DMI Bias Current Measured transmit bias current in microamperes.DMI Bias Alarm Alarm status for measured transmit bias current for the interface.DMI Tx Power Measured transmit power in microwatts and in decibels relative to 1mW. DMI Tx Power Alarm Alarm status of measured transmit power.Rx Power Intrusion Threshold Tells the converter to stop passing traffic when the receive power drops belowthe new threshold. This feature is sometimes referred to as 'Intrusion Detection,' since tapping into a fiber to intercept traffic leads to a reduction in receive power.This value can be entered in microwatts or in decibels relative to 1mW.TN-QSFP+ distances, TX power, RX power, and link budgets can be found on Transition Netwoks’ website, document “SFP/XFP Fiber and Copper Connectors.” See at https:///. The fiber optic transmitters on this device meet Class I Laser safety requirements per IEC-825/CDRH standards and comply with 21 CFR1040.10 and 21CFR1040.11.WARNING: Visible and invisible laser radiation when open. Do not stare into the beam or view the beam directly with optical instruments. Failure to observe this warning could result in an eye injury or blindness. IMPORTANT: Copper based media ports such as Twisted Pair (TP) Ethernet, USB, RS232, RS422, RS485, DS1, DS3, Video Coax, etc., are intended to be connected to intra-building (inside plant) linksegments that are not subject to lightening transients or power faults. Copper-based media ports such as Twisted Pair (TP) Ethernet, USB, RS232, RS422, RS485, DS1, DS3, Video Coax, etc., are NOT to be connected to inter-building (outside plant) link segments that are subject to lightening transients or power faults.Digital Diagnostics Monitoring Interface (DDMI)DDMI (Digital Diagnostics Monitoring Interface) provides enhanced digital DMI for optical transceivers which allows real time access to device operating parameters.This section contains brief definitions of the DDMI support offered on some QSFP+ transceiver modules. For further information, see the help option or User Guide for the S3290, S4140, S4212, and S4224. Note: This feature is not available on all devices and may vary between products.The Transceiver Information and DDMI Information sections are described below. DDMI ParameterDescription DMIRx Power (uW) Intrusion Threshold; a level for Rx Power on the Fiber port. If the DMI read value falls below the preset value, an intrusion is detected, and a trap is generated. The default is 0 uW. The range is 0 - 65,535 uW. PortThe device’s port number. VendorThe QSFP+ vendor’s name (e.g., Transition ). Part NumberThe QSFP+ vendor Part number provided by the QSFP+ vendor (TN-10GSFP-SR ). Serial NumberThe QSFP+ Vendor Serial number provided by the QSFP+ vendor (e.g., 8672105). RevisionThe QSFP+ vendor Revision level for part number provided by the QSFP+ vendor. Data CodeThe vendor's manufacturing date code (e.g ., 2011-08-09). TranseiverThe Transceiver compatibility (e.g., 1000BASE_SX or 10G ). CurrentThe current value of temperature, voltage, TX bias, TX power, and RX power. High Alarm ThresholdThe high alarm threshold value of temperature, voltage, TX bias, TX power, and RX power. High Warn ThresholdThe high warn threshold value of temperature, voltage, TX bias, TX power, and RX power. Low Warn ThresholdThe low warn threshold value of temperature, voltage, TX bias, TX power, and RX power. Low Alarm Threshold The low alarm threshold value of temperature, voltage, TX bias, TX power,and RX power.For More InformationTechnical information in this document is subject to change without notice. For more information see the TN SFP webpage.40 Gigabit Ethernet ("40GbE" or "40G") Port Types (40GBASE-CR4, 40GBASE-KR4, 40GBASE-SR4, 40GBASE-LR4, 40GBASE-ER4, 40GBASE-FR, 40GBASE-T) ITU standards descriptions include:40GBASE-SR4 ("short range") is a port type for multi-mode fiber and uses 850 nm lasers. Its Physical Coding Sublayer 64b/66b PCS is defined in IEEE 802.3 Clause 82 and its Physical Medium Dependent PMD in Clause 86. It uses four lanes of multi-mode fiber delivering serialized data at a rate of 10.3125 Gbit/s per lane. 40GBASE-SR4 has a reach of 100 m on OM3 and 150m on OM4. There is a longer range variant 40GBASE-eSR4 with a reach of 300 m on OM3 and 400 m on OM4. This extended reach is equivalent to the reach of 10GBASE-SR.40GBASE-LR4 ("long range") is a port type for single-mode fiber and uses 1300 nm lasers. Its Physical Coding Sublayer 64b/66b PCS is defined in IEEE 802.3 Clause 82 and its Physical Medium Dependent PMD in Clause 87. It uses four wavelengths delivering serialized data at a rate of 10.3125 Gbit/s per wavelength.The amendment to IEEE Std 802.3-2008 includes changes to IEEE Std 802.3-2008 and adds Clause 80 through Clause 88, Annex 83A through Annex 83C, Annex 85A, and Annex 86A. This amendment includes IEEE 802.3 Media Access Control (MAC) parameters, Physical Layer specifications, and management parameters for the transfer of IEEE 802.3 format frames at 40 Gb/s and 100 Gb/s.EIA SFF-8436 Rev 4.8 section 5.5 Color Coding and Labeling of QSFP+ Modules: An exposed feature of the QSFP+ Module (a feature or surface extending outside of the bezel) shall be color coded as follows: Beige for 850nm, Blue for 1310nm, and White for 1550nm. For more information seeftp:///sff/SFF-8436.PDF.Contact UsTechnical Support: Technical support is available 24-hours a dayUS and Canada: 1-800-260-1312International: 00-1-952-941-7600Main Officetel: +1.952.941.7600 | toll free: 1.800.526.9267 | fax: 952.941.2322******************** | ************************** | ******************************AddressTransition Networks10900 Red Circle DriveMinnetonka, MN 55343, U.S.A.Compliance InformationClass I Laser ComplianceThis product has been tested and found to comply with the limits for FDA Class I laser for IEC60825,EN60825, and 21CFR1040 specifications.Translated Safety WarningsWarning Class I laser product. Advarsel Laserprodukt av klasse I.Waarschuwing Klasse-I laser produkt. Aviso Produto laser de classe I.Varoitus Luokan I lasertuote. ¡Advertencia! Producto láser Clase I.Attention Produit laser de classe I Varning! Laserprodukt av klass I.Warnung Laserprodukt der Klasse I. Aviso Produto a laser de classe I.Avvertenza Prodotto laser di Classe I. Advarsel Klasse I laserprodukt.FCC RegulationsThis equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications.Operation of this equipment in a residential area is likely to cause harmful interference, in which case the user will be required to correct the interference at the user's own expense.Canadian RegulationsThis digital apparatus does not exceed the Class A limits for radio noise for digital apparatus set out on the radio interference regulations of the Canadian Department of Communications.Le présent appareil numérique n'émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de la Class A prescrites dans le Règlement sur le brouillage radioélectrique édicté par le ministère des Communications du Canada.European RegulationsWarningThis is a Class A product. In a domestic environment this product may cause radio interference in which case the user may be required to take adequate measures.Achtung !Dieses ist ein Gerät der Funkstörgrenzwertklasse A. In Wohnbereichen können bei Betrieb dieses Gerätes Rundfunkstörungen auftreten. In diesem Fäll is der Benutzer für Gegenmaßnahmen verantwortlich.Attention !Ceci est un produit de Classe A. Dans un environment domestique, ce produit risque de créer desinterférences radioélectriques, il appartiendra alors à l'utilsateur de prende les measures spécifiquesappropriées.In accordance with European Union Directive 2002/96/EC of the European Parliament and of theCouncil of 27 January 2003, Transition Networks will accept post usage returns of this product for proper disposal. The contact information for this activity can be found in the 'Contact Us' portion of this document.Der Anschluss dieses Gerätes an ein öffentlickes Telekommunikationsnetz in den EGMitgliedstaatenverstösst gegen die jeweligen einzelstaatlichen Gesetze zur Anwendung der Richtlinie 91/263/EWG zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über Telekommunikationsendeinrichtungen einschliesslich der gegenseitigen Anerkennung ihrer Konformität.CAUTION: RJ connectors are NOT INTENDED FOR CONNECTION TO THE PUBLICTELEPHONE NETWORK. Failure to observe this caution could result in damage to the publictelephone network.Der Anschluss dieses Gerätes an ein öffentlickes Telekommunikationsnetz in den EGMitgliedstaatenverstösst gegen die jeweligen einzelstaatlichen Gesetze zur Anwendung der Richtlinie 91/263/EWG zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über Telekommunikationsendeinrichtungen einschliesslich der gegenseitigen Anerkennung ihrer Konformität.Record of RevisionsRev Date NotesA 8/29/16 Initial release.B 9/6/16 Incorporate editorial changes.Trademarks: All trademarks and registered trademarks are the property of their respective owners.Copyright restrictions: © 2016 Transition Networks. All rights reserved. No part of this work may be reproduced or used in any form or by any means - graphic, electronic or mechanical - without written permission from Transition Networks.Transition Networks TN-QSFP-40G-xx User Guide33684 Rev. B https:///Page 11 of 11。

H3C华三QSFP模块
QSFP 模块8.1 QSFP光模块8.1.1 外观图图8-1 QSFP光模块外观示意图8.1.2 具体型号及规格QSFP光模块的传输速率为40Gbps，采用MPO连接器。

表8-1 QSFP光模块属性对外型号中心波长（nm）Fiber Mode 光纤直径（m）模式带宽（MHz*km）传输距离接口指标
QSFP模块
8.1 QSFP光模块
8.1.1 外观图
图8-1 QSFP光模块外观示意图
8.1.2 具体型号及规格
QSFP光模块的传输速率为40Gbps，采用MPO连接器。

8.2 QSFP电缆
8.2.1 外观图
图8-2 QSFP电缆外观示意图
1: 插头2: 拉手
8.2.2 具体型号及规格
8.3 QSFP to SFP+电缆
8.3.1 外观图
QSFP to SFP+电缆：一端是1个QSFP模块；另一端分成4个SFP+模块。

QSFP to SFP+电缆外观示意如图8-3所示。

图8-3 QSFP to SFP+电缆示意图
1: QSFP插头2: QSFP拉手
3: SFP+插头4: SFP+拉手
8.3.2 具体型号及规格。

光模块SFP+与SFP、XFP、QSFP、QSFP+的区别SFP收发器有多种不同的发送和接收类型，用户可以为每个链接选择合适的收发器，以提供基于可用的光纤类型（如多模光纤或单模光纤）能达到的"光学性能"。

可用的光学SFP模块一般分为如下类别：850纳米波长/550米距离的 MMF (SX)、1310纳米波长/10公里距离的 SMF (LX)、1550 纳米波长/40公里距离的XD、80公里距离的ZX、120公里距离的EX或EZX，以及DWDM。

SFP收发器也提供铜缆接口，使得主要为光纤通信设计的主机设备也能够通过UTP网络线缆通信。

也存在波分复用（CWDM）以及单光纤"双向"（1310/1490纳米波长上行/下行）的SFP。

商用SFP收发器能够提供速率达到4.25 G bps。

10 Gbps 收发器的几种封装形式为XFP，以及与SFP封装基本一致的新的变种"SFP+"。

GBIC(Gigabit Interface Converter的缩写)，是将千兆位电信号转换为光信号的接口器件。

GBIC设计上可以为热插拔使用。

GBIC是一种符合国际标准的可互换产品。

采用GBIC接口设计的千兆位交换机由于互换灵活，在市场上占有较大的市场份额。

SFP （Small Form-factor Pluggable）可以简单的理解为GBIC的升级版本。

SFP支持SONET、Gigabit Ethernet、光纤通道（Fiber Channel）以及一些其他通信标准。

此标准扩展到了SFP+，能支持10.0 Gbit/s传输速率，包括8 gigabit光纤通道和10GbE。

引入了光纤和铜芯版本的SFP+模块版本，与模块的Xenpak、X2或XFP版本相比，SFP+模块将部分电路留在主板实现，而非模块内实现10G模块经历了从300Pin，XENPAK，X2，XFP的发展，最终实现了用和SFP一样的尺寸传输10G的信号，这就是SFP+。

40G/100G QSFP光模块及AOC误码测试评测相信很多设备商和贸易商在订购和进货的时候能立马通过什么来对这些光模块器件进行一些检查和对功能和性能的一些检测，看产品好不好，功能怎么样，心里没有底，不放心等心里暗示，下面介绍一款既方便携带又小巧的光模块测试仪器，确实很方便，我平时就放在包里。

先分享两张图片，确实小巧，大概一本小笔记本的大小。

这款测试仪器的前面板，左边QSFP1是 40G接口，右边的QSFP2接口支持三种速率的。

测试仪器的后面板就是通常见的USB数据线接口，电源线接口和散热口了PS：为了区分不同速率光模块的工作模式，这款仪器在40G模式时灯是不亮的，100G时灯是长亮的，112G时灯是闪烁的，这个在测试时注意看下就OK了。

因为我们的CHECKER的两个端口都支持40G,因此40G AOC/DAC测试时有两种方式，即单台CHECKER模式和双CHECKER模式，下图为单台CHECKER模式测试链接，很方便。

下图是40G AOC误码测试界面，DDM数据和误码信息一目了然，很简洁。

当然我们的设备也支持两台CHECKER 模式40GAOC/DAC测试链接，需要两个GUI界面显示数据，但是操作同样方便。

PS:40G AOC、DAC一端光模块接一台Checker任意端口，另一端光模块接另一台checker任意端口。

关于设备连接与启动下图是设备与PC链接显示图，无需安装驱动程序，仅需一条数据线和电源线，插入待测模块，打开我们为客户提供的客户端，即可实现测试，整个过程过程不到一分钟，操作非常简便，节省您宝贵的时间。

点击客户端（客户端是设备公司的，需要设备公司发个客户端给您），电脑界面显示框如下图总体界面，即模块刚插上去，GUI界面初始化后，左下角显示OK,左上角Type类型有40GQSFP+,100GQSFP28，112GQSFP28,100G QSFP28 A,112GQSFP28 A可选，相当于一台设备可实现多种封装模块的使用，为您省下费用，而且不用带一些列的测试设备，性价比超高同时减轻您的负担。

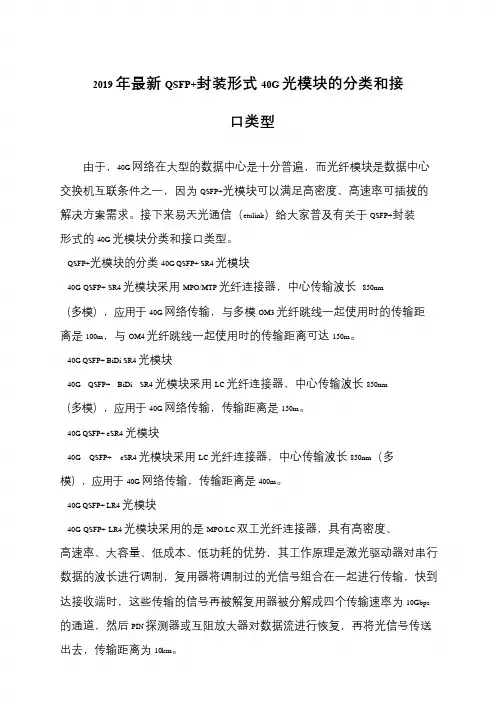

2019 年最新QSFP+封装形式40G 光模块的分类和接
口类型
由于，40G 网络在大型的数据中心是十分普遍，而光纤模块是数据中心
交换机互联条件之一，因为QSFP+光模块可以满足高密度、高速率可插拔的
解决方案需求。

接下来易天光通信（etulink）给大家普及有关于QSFP+封装
形式的40G 光模块分类和接口类型。

QSFP+光模块的分类40G QSFP+ SR4 光模块
40G QSFP+ SR4 光模块采用MPO/MTP 光纤连接器，中心传输波长850nm （多模），应用于40G 网络传输，与多模OM3 光纤跳线一起使用时的传输距
离是100m，与OM4 光纤跳线一起使用时的传输距离可达150m。

40G QSFP+ BiDi SR4 光模块
40G QSFP+ BiDi SR4 光模块采用LC 光纤连接器，中心传输波长850nm （多模），应用于40G 网络传输，传输距离是150m。

40G QSFP+ eSR4 光模块
40G QSFP+ eSR4 光模块采用LC 光纤连接器，中心传输波长850nm（多模），应用于40G 网络传输，传输距离是400m。

40G QSFP+ LR4 光模块
40G QSFP+ LR4 光模块采用的是MPO/LC 双工光纤连接器，具有高密度、高速率、大容量、低成本、低功耗的优势，其工作原理是激光驱动器对串行
数据的波长进行调制，复用器将调制过的光信号组合在一起进行传输，快到
达接收端时，这些传输的信号再被解复用器被分解成四个传输速率为10Gbps
的通道，然后PIN 探测器或互阻放大器对数据流进行恢复，再将光信号传送
出去，传输距离为10km。

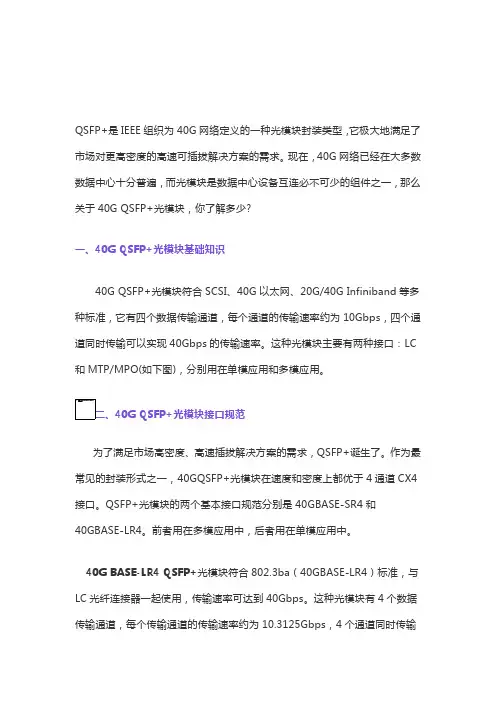

QSFP+是IEEE组织为40G网络定义的一种光模块封装类型，它极大地满足了市场对更高密度的高速可插拔解决方案的需求。

现在，40G网络已经在大多数数据中心十分普遍，而光模块是数据中心设备互连必不可少的组件之一，那么关于40G QSFP+光模块，你了解多少?一、40G QSFP+光模块基础知识40G QSFP+光模块符合SCSI、40G以太网、20G/40G Infiniband等多种标准，它有四个数据传输通道，每个通道的传输速率约为10Gbps，四个通道同时传输可以实现40Gbps的传输速率。

这种光模块主要有两种接口：LC 和MTP/MPO(如下图)，分别用在单模应用和多模应用。

二、40G QSFP+光模块接口规范为了满足市场高密度、高速插拔解决方案的需求，QSFP+诞生了。

作为最常见的封装形式之一，40GQSFP+光模块在速度和密度上都优于4通道CX4接口。

QSFP+光模块的两个基本接口规范分别是40GBASE-SR4和40GBASE-LR4。

前者用在多模应用中，后者用在单模应用中。

40G BASE-LR4 QSFP+光模块符合802.3ba（40GBASE-LR4）标准，与LC光纤连接器一起使用，传输速率可达到40Gbps。

这种光模块有4个数据传输通道，每个传输通道的传输速率约为10.3125Gbps，4个通道同时传输数据可实现40Gbps传输。

40GBASE-LR4 QSFP+光模块通常用在数据中心和因特网交换点之间，与单模光纤一起使用，传输距离最高可达10km。

40GBASE-SR4QSFP+光模块符合802.3ba D3.2（40GBASE-SR4）标准，与MPO/MTP光纤连接器一起使用可实现40Gbps的光学连接。

这种光模块也是通过四个通道进行传输，传输速率同LR4一致。

在数据中心，40GBASE-SR4 QSFP+光模块可以和多模OM3/OM4光纤一起使用，达到100m（OM3）和150m（OM4）的传输，实现两个以太网交换机间的互连。

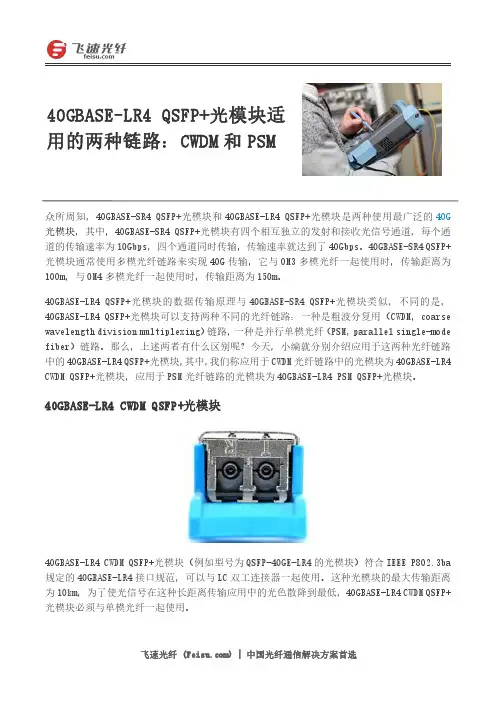

众所周知，40GBASE-SR4QSFP+光模块和40GBASE-LR4QSFP+光模块是两种使用最广泛的40G 光模块，其中，40GBASE-SR4QSFP+光模块有四个相互独立的发射和接收光信号通道，每个通道的传输速率为10Gbps，四个通道同时传输，传输速率就达到了40Gbps。

40GBASE-SR4QSFP+光模块通常使用多模光纤链路来实现40G 传输，它与OM3多模光纤一起使用时，传输距离为100m，与OM4多模光纤一起使用时，传输距离为150m。

40GBASE-LR4QSFP+光模块的数据传输原理与40GBASE-SR4QSFP+光模块类似，不同的是，40GBASE-LR4QSFP+光模块可以支持两种不同的光纤链路：一种是粗波分复用（CWDM，coarse wavelength division multiplexing）链路，一种是并行单模光纤（PSM，parallel single-mode fiber）链路。

那么，上述两者有什么区别呢？今天，小编就分别介绍应用于这两种光纤链路中的40GBASE-LR4QSFP+光模块，其中，我们称应用于CWDM 光纤链路中的光模块为40GBASE-LR4CWDM QSFP+光模块，应用于PSM 光纤链路的光模块为40GBASE-LR4PSM QSFP+光模块。

40GBASE-LR4CWDMQSFP+光模块40GBASE-LR4CWDM QSFP+光模块（例如型号为QSFP-40GE-LR4的光模块）符合IEEE P802.3ba 规定的40GBASE-LR4接口规范，可以与LC 双工连接器一起使用。

这种光模块的最大传输距离为10km，为了使光信号在这种长距离传输应用中的光色散降到最低，40GBASE-LR4CWDM QSFP+光模块必须与单模光纤一起使用。

40GBASE-LR4QSFP+光模块适用的两种链路：CWDM 和PSM其工作原理是：40GBASE-LR4CWDM QSFP+光模块的发射端利用4通道分布反馈激光器（DFB）阵列将4通道10Gbps的电信号转换成4通道CWDM光信号，然后再将4通道CWDM光信号复用成单通道40Gbps光信号在单模光纤上进行传输；接收端将40Gbps的光信号解复用为4通道CWDM光信号并通过光探测器转换为10Gbps电信号。

40GBASE-SR4QSFP+光模块的发展目前，40G QSFP+收发模块具有多种优势而被广泛应用于各种光网络中，例如，提供低功耗的高速光/电性能，使用束状光纤电缆和MPO连接器的QSFP+模块端口密度是普通SFP+模块的三倍。

此外，功耗降低，从SFP+模块的每通道最大1000兆瓦降低到QSFP+模块的每通道最大375兆瓦。

为了进一步拓展创新的并行光纤收发器，一个新的QSFP+收发器的推出，即40GBASE-iSR4QSFP+光模块。

“i”指的是内部运作的能力。

它不仅是40GB以太网兼容，也可操作任何链路距离达100米的OM3多模光纤的10GBASE-SR兼容收发器。

本文将围绕这一40GBASE-iSR4QSFP+收发器的发展过程展开。

背景通过数据网络的数字信息量的发展速度日益增长。

随着云计算增长，服务器虚拟化和网络融合的趋势，迫使今天的网络朝着更有效和更快的方向快速发展着。

虚拟化服务器的利用率增加，千兆以太网接入链路已取代10Gbps链路。

为了跟上切换硬件更高的性能需要，提供足够的I/O（输入/输出）的带宽，许多新的接入交换机已经发展到可以支持连接到下游服务器的48端口10G以太网了，并且可以连接到核心交换机的2或4端口40G以太网。

这些互连数据传输的实现，都离不开40G QSFP+收发器，它可以提供足够的带宽，以确保数据转换无阻碍。

潜在的机会40G以太网标准IEEE802.3ba-2010释放指定的光学和各种物理层链路实现电路要求。

40GBASE-SR PMD（物理介质相关）支持4通道并行光纤互连操作与传输距离可达100米OM3多模光纤。

四个通道工作在10.3125Gbps的数据速率是相同的串行比特率，每一个方向的单模光纤传输。

40GBASE-SR PMD的地址在40Gbps互连的数据中心是被需要的。

它利用广泛部署的、低成本的850nm的VCSEL（垂直腔面发射激光器）技术。

这是硬件厂商利用40GBASE-SR切换4个10G 以太网互连的一个机会。

40G QSFP+光模块知识汇总40G QSFP+光模块是40G网络中不可或缺的一部分，本文中飞速(FS)将从40G QSFP+光模块的定义、技术背景、优势、分类和应用这几个方面来详情介绍这种光模块。

1、40G QSFP+光模块的含义QSFP+是由IEEE组织定义的一种40G光模块封装形式，它极大地满足了市场对高密度、高速度的需求。

40G QSFP+光模块是一种紧凑型热插拔光模块，它有四个传输通道，每个通道的数据速率是10Gbps，并且这种光模块符合SCSI、40G以太网、20G/40G Infiniband等多种标准。

如下图所示，这种光模块的接口类型有LC接口和MTP/MPO接口这两种，分别用在单模应用和多模应用中。

2、40G光模块的技术背景随着云计算、大数据时代的到来，迫使网络向高速率、高密度发展，同时虚拟化服务器的利用率增加。

为了提供足够的I/O（输入/输出）的带宽，许多新的接入交换机已经发展到可以连接核心交换机的2或4端口40G以太网。

互连数据传输的快速发展，离不开40G QSFP+光模块，因为它可以提供足够的带宽，以确保数据转换无阻碍，从而满足数据中心、企业园区对网络的需求。

3、40G QSFP+光模块的优势40G QSFP+光模块可在XFP光模块相同的端口体积下以每通道10Gbps的速度传输数据，并且同时支持四个通道的数据传输，所以40G QSFP+光模块的密度可以是XFP光模块的4倍，是SFP+光模块的3倍。

4、40G QSFP+光模块的分类（1）40G LR4QSFP+光模块40G LR4QSFP+光模块符合802.3ba标准，最大传输距离可达10km，它具有高密度、低成本、高速率、大容量、低功耗等优点。

（2）40G SR4QSFP+光模块40G SR4QSFP+光模块的工作波长是850nm，它通过4个独立的全双工通道进行数据传输，传输速率同40G LR4QSFP+光模块一致。

（3）40G LR4PSM QSFP+光模块40G LR4PSM QSFP+光模块的传输距离是10km，它的优点是端口密度高、成本低。

华三（H3C light module）是国内的一个品牌，原产地在杭州。

杭州华三通信技术有限公司（简称H3C）是全球领先的有线无线一体化网络解决方案提供商，主要提供IT 基础架构产品及方案的研究、开发、生产、销售及服务。

飞速光纤（）整理了几种热门华三(H3C)兼容40G QSFP+光模块进行参数对比，供大家参考。

一、华三（H3C）兼容QSFP-40G-LR4-PSM1310
QSFP+高速光模块
二、华三(H3C)兼容QSFP-40G-LR4-WDM1300
QSFP+高速光模块
华三(H3C)兼容
40G QSFP+光模块型号大全
三、华三（H3C）兼容QSFP-40G-CSR4-MM850QSFP+高速光模块
四、华三(H3C)兼容QSFP-40G-ER4-SM1310QSFP+高速光模块
飞速光纤（）可供应一系列的光模块，例如SFP+光模块、X2光模块、XENPAK光模块、XFP光模块、SFP（mini GBIC）光模块、GBIC光模块、CWDM粗波分复用/DWDM密集波分复用光模块、40G QSFP+光模块和CFP光模块、3G-SDI视频SFP光模块、WDM BiDi单纤双向光模块和PON光模块等。

这些光模块可与主流品牌如思科Cisco、惠普HP、瞻博Juniper、北电Nortel、力腾Force10、友讯D-link、3Com等完全兼容。

飞速光纤（）所有的光模块产品均提供终身保修支持服务，您可放心购买。

除此之外，我们还可以定制符合您的特定要求的光模块。

40G 光模块是指传输速率为40Gbps 的光模块，CFP 和QSFP 是其主要的封装形式，而40G QSFP+光模块是其中应用比较广泛的一种。

下面由飞速光纤（）带大家了解几种常见的40G QSFP+光模块，希望能对大家选购光模块有所帮助。

1、40G LR4QSFP+光模块40G LR4QSFP+光模块一般与LC 单模光纤跳线一起使用，传输距离最大可达10km，并且它有4个数据通道，它们会同时传输数据。

40G LR4QSFP+光模块的优点是高密度、低成本、高速率、大容量、低功耗。

40G LR4QSFP+光模块的工作原理：激光驱动器控制到达的波长，光信号再经过复用器，被组合在一起进行传输。

快到达接收端时，这些传输的信号再被解复用器被分解成四个传输速率为10Gbps 的通道,然后PIN探测器或互阻放大器对数据流进行恢复，再将光信号传送出去2、40G SR4QSFP+光模块40G SR4QSFP+光模块在40G 数据传输中常与MPO/MTP 接头一起使用，拥有4个独立的全双工通道，也是通过四个通道进行传输，传输速率同LR4一致。

不同的是，40G SR4QSFP+光模块常与多模光纤一起使用，与OM3光纤跳线一起使用时的传输距离是100m，与OM4光纤跳线一起使用时的传输距离是150m。

40GBASE-SR4光模块的工作原理：在发送端传输信号时，电信号首先经激光器阵列转换为五种常见的40G QSFP+光模块介绍行电信号。

3、40G LR4PSM光模块40G LR4PSM光模块作为一款高度集成的4通道光模块，它的优点是端口密度高、成本低。

这种光模块的光口采用了并行单模技术——PSM，利用4路并行设计的MPO/MTP接口，传输距离是10km。

40G LR4PSM光模块的工作原理和40G SR4QSFP+光模块的工作原理相同。

不同的是，40G LR4PSM光模块常用于与单模带状光纤接头相连，也就是说，并行的光信号是通过8根单模光纤进行平行发送的。

光模块的分类光模块是光通信系统中的重要组成部分，广泛应用于光纤通信、数据中心、光网络以及光传感等领域。

根据不同的应用场景和功能需求，光模块可以分为多个分类。

本文将从传输速率、封装类型和应用领域三个方面来介绍光模块的分类。

一、按传输速率分类1. 10G光模块：10G光模块是指传输速率为10Gbps的光模块，常见的有XENPAK、X2、XFP和SFP+等。

10G光模块广泛应用于数据中心、光传感、光网络等领域，具有高带宽、低功耗和稳定性好的特点。

2. 40G光模块：40G光模块是指传输速率为40Gbps的光模块，常见的有QSFP+和CFP等。

40G光模块主要用于数据中心和光网络等领域，具有高密度、高可靠性和低功耗的特点。

3. 100G光模块：100G光模块是指传输速率为100Gbps的光模块，常见的有QSFP28和CFP2等。

100G光模块主要应用于数据中心、光传感和光网络等领域，具有高速率、高带宽和低功耗的特点。

二、按封装类型分类1. X系列光模块：X系列光模块是指采用X封装形式的光模块，包括XENPAK、X2和XFP等。

X系列光模块常用于10G光通信领域，具有较大的体积和功耗。

2. S系列光模块：S系列光模块是指采用S封装形式的光模块，包括SFP和SFP+等。

S系列光模块具有小巧的体积和低功耗的特点，广泛应用于10G光通信和数据中心等领域。

3. QSFP系列光模块：QSFP系列光模块是指采用QSFP封装形式的光模块，包括QSFP和QSFP28等。

QSFP系列光模块具有高密度、高速率和低功耗的特点，广泛应用于40G和100G光通信领域。

4. CFP系列光模块：CFP系列光模块是指采用CFP封装形式的光模块，包括CFP和CFP2等。

CFP系列光模块具有较大的体积和功耗，适用于高速率和高密度的光通信应用。

三、按应用领域分类1. 数据中心光模块：数据中心光模块是指用于数据中心内部通信的光模块，包括10G、40G和100G光模块等。

解析40G DAC高速线缆与QSFP＋光模块之间的优
缺点
40G QSFP+ DAC高速线缆和QSFP+光模块都可作为40G网络传输应用的解决方案，40G QSFP+ DAC高速线缆应用较多都是在数据中心的短距离传输，成本低，布线方便等优点，而40G光模块可以实现长短距离传输，各有
千秋！实际应用需根据布线方案来采用，下面易天光通信（ETU-LINK）详
细给大家解析两者之间的优缺点。

 40G QSFP+ DAC高速线缆
 40G高速线缆（DAC）是指两端都装有光纤收发器的连接线缆，可实现
40Gbps数据传输，是一种极具成本效益的高速互连解决方案。

40G高速线缆比较常见的可分为40G QSFP+转QSFP+DAC、40GQSFP+转
4*SFP+DAC、40GQSFP+转4XFP+DAC三种类型，在实际应用较多的是前面二种类型。

 40G QSFP+转QSFP+DAC是由2个40G QSFP+光纤收发器和铜芯线构成，可以利用这种高速线缆实现现有的40G QSFP+端口到40G QSFP+端口的互连，一般只能做7m以内的距离。

 40G QSFP+转4×SFP+ DAC是由1个40G QSFP+光纤收发器、铜芯线以及4个10G SFP+光纤收发器构成，主要用于实现40G和10G设备（NIC/HBA/CNA、交换机设备和服务器）间的互连，一般只能做7m以内的距离。

 40G QSFP+转4XFP DAC是由1个40G QSFP+光纤收发器、铜芯线以及4。
