数字光模块基础知识介绍

光模块基础知识光模块是一种将电信号转换为光信号的装置，它是光纤通信系统中极为重要的组成部分。

光模块的主要功能是将电子设备产生的电信号转换为光信号，并通过光纤传输到目标设备。

光模块通常由光电转换器和光电转换器组成。

光电转换器负责将电信号转换为光信号，而光电转换器则负责将光信号转换为电信号。

光模块的工作原理是利用半导体材料的特性，使得当电流通过时，产生光子，并将其转换为光信号。

光模块的电子部分通常由驱动电路和接收电路组成，它们负责控制光电转换器的工作。

光模块的主要特点是高速、高带宽和低功耗。

由于光信号的传输速度非常快，因此光模块能够实现高速数据传输，满足现代通信系统对数据传输速度的要求。

此外，光模块还具有高带宽的特点，可以同时传输多个信号，从而提高通信系统的传输能力。

与传统的电信号传输相比，光模块的功耗更低，能够降低通信设备的能耗。

光模块的应用非常广泛，主要用于光纤通信系统、数据中心、计算机网络等领域。

在光纤通信系统中，光模块起到了连接发送方和接收方的桥梁作用，实现了信号的传输和接收。

在数据中心和计算机网络中，光模块用于连接服务器、交换机和路由器，实现数据的高速传输和处理。

根据不同的应用需求，光模块可以分为多种类型，如SFP光模块、QSFP光模块、CFP光模块等。

它们的主要区别在于传输速率、接口类型和尺寸等方面。

例如，SFP光模块适用于传输速率较低的应用，而QSFP光模块适用于传输速率较高的应用。

光模块的选型和使用需要考虑多个因素，如传输距离、传输速率、接口类型和成本等。

对于长距离传输，需要选择能够支持较高传输功率和较低损耗的光模块；对于高速传输，需要选择能够支持较高传输速率的光模块；对于特定的设备接口，需要选择相应类型的光模块；同时，还要考虑成本因素，选择性价比较高的光模块。

光模块作为光纤通信系统中的重要组成部分，具有高速、高带宽和低功耗的特点，广泛应用于光纤通信、数据中心和计算机网络等领域。

在选择和使用光模块时，需要考虑多个因素，以满足不同应用需求。

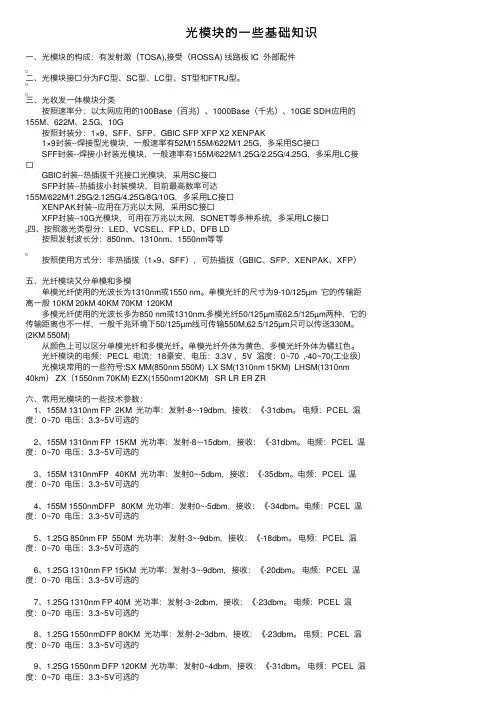

光模块的⼀些基础知识⼀、光模块的构成：有发射激（TOSA),接受（ROSSA) 线路板 IC 外部配件⼆、光模块接⼝分为FC型、SC型、LC型、ST型和FTRJ型。

三、光收发⼀体模块分类按照速率分：以太⽹应⽤的100Base（百兆）、1000Base（千兆）、10GE SDH应⽤的155M、622M、2.5G、10G按照封装分：1×9、SFF、SFP、GBIC SFP XFP X2 XENPAK1×9封装--焊接型光模块，⼀般速率有52M/155M/622M/1.25G，多采⽤SC接⼝SFF封装--焊接⼩封装光模块，⼀般速率有155M/622M/1.25G/2.25G/4.25G，多采⽤LC接⼝GBIC封装--热插拔千兆接⼝光模块，采⽤SC接⼝SFP封装--热插拔⼩封装模块，⽬前最⾼数率可达155M/622M/1.25G/2.125G/4.25G/8G/10G，多采⽤LC接⼝XENPAK封装--应⽤在万兆以太⽹，采⽤SC接⼝XFP封装--10G光模块，可⽤在万兆以太⽹，SONET等多种系统，多采⽤LC接⼝四、按照激光类型分：LED、VCSEL、FP LD、DFB LD按照发射波长分：850nm、1310nm、1550nm等等按照使⽤⽅式分：⾮热插拔（1×9、SFF），可热插拔（GBIC、SFP、XENPAK、XFP）五、光纤模块⼜分单模和多模单模光纤使⽤的光波长为1310nm或1550 nm。

单模光纤的尺⼨为9-10/125µm 它的传输距离⼀般 10KM 20kM 40KM 70KM 120KM多模光纤使⽤的光波长多为850 nm或1310nm.多模光纤50/125µm或62.5/125µm两种，它的传输距离也不⼀样，⼀般千兆环境下50/125µm线可传输550M,62.5/125µm只可以传送330M。

(2KM 550M)从颜⾊上可以区分单模光纤和多模光纤。

光模块知识点总结光模块是一种集成光学器件和电子器件的新型器件，其应用领域涉及通信、传感、医疗、工业等多个领域。

随着光纤通信技术和激光器技术的发展，光模块有着越来越广泛的应用需求。

本文将围绕光模块的应用、结构、工作原理等方面进行详细的介绍和总结。

一、光模块的应用光模块在通信、传感、医疗、工业等领域有广泛的应用。

在通信领域，光模块主要用于光纤通信系统中的光传输和接收。

在传感领域，光模块可以实现高精度的光电传感，用于测量光信号的强度、频率、相位等信息。

在医疗领域，光模块可以用于激光手术、光学诊断等应用。

在工业领域，光模块可以用于激光加工、光学检测等领域。

可以说，光模块在现代科技领域中有着重要的应用价值。

二、光模块的结构光模块由光学器件和电子器件组成，其中光学器件包括激光器、光电探测器、光纤耦合器、滤波器等，电子器件包括电路驱动、信号处理等。

激光器产生光信号，光电探测器接收光信号，光纤耦合器实现激光器与光纤的耦合，滤波器用于光信号的滤波，电路驱动用于控制激光器的工作，信号处理用于处理光电探测器接收到的信号。

光模块的结构复杂，需要加工、组装和调试等多个环节才能完成一套成品。

三、光模块的工作原理光模块的工作原理主要包括激光器的工作原理、光电探测器的工作原理和光纤传输的工作原理。

激光器是利用激光共振器发射激光，光电探测器是利用半导体材料的光电效应将光信号转换为电信号，光纤传输是利用光纤的全反射特性将光信号传输到远处。

光模块的工作原理在这三个方面都有着严密的理论基础，是光模块能够正常工作的基础。

四、光模块的发展趋势随着光通信和激光器技术的不断发展，光模块也在不断的改进和升级。

未来光模块的发展趋势主要包括以下几个方面：一是器件集成化，即将多个器件集成到一个芯片中，实现器件的微型化和集成化；二是器件多功能化，即实现一个器件可以实现多个功能，如同时具备激光发射和光电探测功能；三是材料先进化，即采用新型材料来提高器件的性能和稳定性；四是工艺精密化，即加工和制造技术的不断改进，实现器件的精密加工和高质量制造。

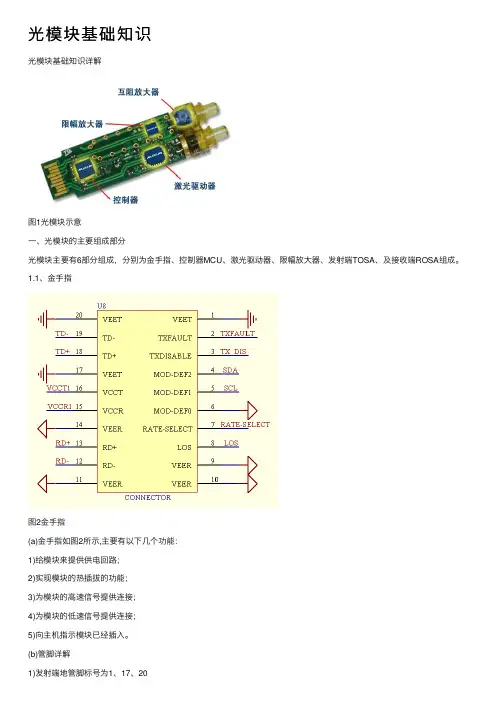

光模块基础知识光模块基础知识详解图1光模块⽰意⼀、光模块的主要组成部分光模块主要有6部分组成，分别为⾦⼿指、控制器MCU、激光驱动器、限幅放⼤器、发射端TOSA、及接收端ROSA组成。

1.1、⾦⼿指图2⾦⼿指(a)⾦⼿指如图2所⽰,主要有以下⼏个功能：1)给模块来提供供电回路；2)实现模块的热插拔的功能；3)为模块的⾼速信号提供连接；4)为模块的低速信号提供连接；5)向主机指⽰模块已经插⼊。

(b)管脚详解1)发射端地管脚标号为1、17、202)接收端地管脚标号为9、10、11、14供电回路中发射端及接收端是单独进⾏供电的，以避免相互⼲扰，同时在国际协议中发射端地级接收端地也是单独标注，但在实际中，对此也并没有严格区分，部分公司产品发射端地级接收端地是连接在⼀起的。

连接在⼀起，也可以避免APD升压产⽣⼲扰，亦符合单点接地原则。

3)发射及接收端电源15，VCCR；16,VCCT原则上来说，发射端及接收端的电源是单独供应的，这样可最⼤限度避免电源之间的相互⼲扰,主机端对发射端及接收端是单独进⾏滤波的。

图3host board典型供电电路图4)低速信号MOD-DEF2(4)、MOD-DEF1(5)；标准的I2C两线接⼝，可以完成主机到模块的双向通讯；模块中的SERIAL ID，DOM等信息都是通过这个接⼝读取出来或者写⼊；5)低速信号MOD-DEF0(6)该管脚接地，主机该管脚集电极开路，⽤于检测模块是否已经插⼊主机。

6)低速信号TXDISABLE(3)该管脚⽤于指⽰是否关闭发射端，集电极开路输出，需要关闭发射端时，该管脚为⾼电平，在模块端上拉；7)低速信号TXFAULT(2)该管脚⽤于指⽰模块发射端是否出现严重故障，若出现严重故障，TXFAULT为⾼，在主机端上拉。

8)低速信号RX-LOS(8)该管脚⽤于指⽰模块接收端是否出现严重故障，若出现严重故障，该管脚为⾼电平，在主机端上拉。

9)接收端差分信号对RD+(13)、RD-(14)此两管脚为⾼速信号接收端，⽤于接收告诉信号。

光模块基础知识光模块是一种集成光电子器件，通过将光信号转换为电信号或将电信号转换为光信号，实现光纤通信的传输和接收功能。

在光纤通信系统中，光模块扮演着重要的角色。

一、光模块的组成光模块由光发射器和光接收器两个基本部分组成。

1. 光发射器：光发射器采用半导体激光器或发光二极管，将电信号转换为光信号。

半导体激光器是一种将电能转换为光能的器件，通过电流注入产生激光。

发光二极管是一种将电能转换为光能的器件，通过电流注入产生非激光光源。

2. 光接收器：光接收器采用光电二极管或光电探测器，将光信号转换为电信号。

光电二极管是一种将光能转换为电能的器件，通过光照射产生电流。

光电探测器是一种将光能转换为电能的器件，通过光照射产生光电流。

二、光模块的工作原理光模块的工作原理可以简单描述为：在发送端，电信号通过光发射器转换为光信号，通过光纤传输到接收端；在接收端，光信号通过光接收器转换为电信号。

1. 发送端工作原理：电信号通过驱动电路控制光发射器，驱动电路将电信号转换为适合光发射器工作的电流或电压信号，进而激励光发射器发出相应的光信号。

光信号经过光纤传输到接收端。

2. 接收端工作原理：光信号通过光纤传输到接收端后，经过光接收器转换为电信号。

光接收器将光信号转换为电流或电压信号，并通过电路进行放大和处理，得到与原始电信号相对应的信号。

三、光模块的特性和参数光模块的特性和参数会直接影响到光纤通信系统的性能和可靠性。

1. 速率：光模块的速率指的是在光纤通信中传输的数据速率，通常以Gbps（千兆位每秒）为单位。

速率越高，传输的数据容量越大。

2. 波长：光模块的波长是指光信号在光纤中传播时的波长。

常见的波长有850nm、1310nm和1550nm等。

不同波长的光信号在光纤中传播的损耗和传输距离也会有所不同。

3. 传输距离：光模块的传输距离是指光信号在光纤中传输时的最大距离。

传输距离受到光纤损耗、光发射功率和光接收灵敏度等因素的影响。

光模块基础知识光模块是一种将电信号转换为光信号的设备，通常用于光纤通信和光纤传感领域。

它是光通信系统中的重要组成部分，起着传输和接收光信号的作用。

本文将介绍光模块的基础知识，包括其类型、工作原理、应用场景等方面。

一、光模块的类型根据光模块的封装形式和工作波长，可以将光模块分为多种类型。

其中，常见的光模块类型包括：SFP、SFP+、QSFP、CFP、XFP等。

这些不同类型的光模块适用于不同的应用场景和需求。

例如，SFP 光模块适用于1Gbps的光纤通信，而SFP+光模块则适用于10Gbps的通信需求。

二、光模块的工作原理光模块的工作原理是将电信号转换为光信号，然后通过光纤进行传输。

首先，电信号经过电-光转换器，被转换为光信号。

然后，光信号经过光纤传输到目标地点。

最后，光信号再经过光-电转换器，被转换为电信号。

这样，光模块实现了电信号和光信号之间的互相转换。

三、光模块的应用场景光模块广泛应用于光通信系统和光纤传感领域。

在光通信系统中，光模块用于实现高速、远距离的光信号传输。

它被广泛应用于光纤通信、数据中心互联等领域。

在光纤传感领域，光模块可以用于实现光纤传感器的信号接收和传输。

例如，在石油工业中，光模块可以用于光纤传感器对温度、压力等参数的监测。

四、光模块的特点和优势光模块相比传统的电信号传输方式具有许多优势。

首先，光模块可以实现高速、远距离的信号传输，可以满足大带宽、长距离的通信需求。

其次，光模块具有低插损、低衰减的特点，可以保证信号的传输质量。

此外，光模块还具有抗电磁干扰、安全可靠等优势。

由于这些特点和优势，光模块在光通信和光纤传感领域得到了广泛应用。

五、光模块的未来发展趋势随着信息技术的不断发展和应用需求的增加，光模块也在不断演进和创新。

未来，光模块的发展趋势主要包括以下几个方面。

首先，光模块将实现更高的传输速率，如100Gbps、400Gbps等。

其次，光模块将实现更小尺寸的封装，以适应高密度集成的需求。

超详细的光模块介绍（请收藏）一、光模块发展简述1、光模块分类按封装：1*9 、GBIC、 SFF、SFP、XFP、SFP+、X2、XENPARK、300pin等。

按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。

按波长：常规波长、CWDM、DWDM等。

按模式：单模光纤（黄色）、多模光纤（橘红色）。

按使用性：热插拔（GBIC、 SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。

封装形式二、光模块基本原理1、光收发一体模块（Optical Transceiver)光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。

由两部分组成：接收部分和发射部分。

接收部分实现光-电变换，发射部分实现电-光变换。

发射部分：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。

接收部分：一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

2、光模块内部结构三、光模块的主要参数1. 传输速率传输速率指每秒传输比特数，单位Mb/s 或Gb/s。

主要速率：百兆、千兆、2.5G、4.25G和万兆。

2.传输距离光模块的传输距离分为短距、中距和长距三种。

一般认为2km 及以下的为短距离，10～20km 的为中距离，30km、40km 及以上的为长距离。

■光模块的传输距离受到限制，主要是因为光信号在光纤中传输时会有一定的损耗和色散。

注意：· 损耗是光在光纤中传输时，由于介质的吸收散射以及泄漏导致的光能量损失，这部分能量随着传输距离的增加以一定的比率耗散。

· 色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等，从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端，导致脉冲展宽，进而无法分辨信号值。

光模块基础培训Zhou Yan(周炎) yan.zhou@2目录第一章光模块的种类第二章概述第三章光模块相关参数第四章光模块生产流程Confidential 3第一章光模块的种类Confidential第二章概述光模块的基本结构光模块定义：完成完成O/E O/E O/E、、E/O 变换且具有标准光接口的光接口的系系统 基本结构：光源光源（（TOSA TOSA））+驱动电路、探测器（ROSA ROSA））+接收电路、接口接口、、其它辅助电路、外壳TOSA TOSA：：Transmitter Transmitter Optical Sub Optical Sub Optical Sub--Assembly Assembly 光光发射组件（TOSA TOSA））ROSA ROSA：：Receiver Optical Sub Receiver Optical Sub--Assembly Assembly 光接收光接收组件（ROSA ROSA））BOSA BOSA：：Bi Bi--directional directional Optical Sub Optical Sub Optical Sub--Assembly Assembly 光双向收光双向收发组件（BOSA BOSA））Confidential光接收器件光接收器件是利用光电效应把通信中光信号转换为电信号的光电检测器光纤通信中常用的光电检测器是器是PIN PIN PIN光光电二极管和雪崩光电二极管二极管(APD)(APD)PIN PIN的响的响应度通常为0.650.65～～0.97A /W (λ=0.9(λ=0.9～～1.7μm)APD APD是利用雪崩倍增效是利用雪崩倍增效应使光电流得到倍增的高灵敏度光电检测器,它可以使接收灵敏度提高它可以使接收灵敏度提高66～10dBConfidential限幅放大器TIA 输出的是模拟信号信号,,要把它转换成数字信号才能被信号处理电路识别限幅放大器起的作用就是把限幅放大器起的作用就是把TIA TIA 输出的幅度不同的信号处理成等幅的数字信号限幅放大器Limiting Amplifier 主放大器Post Amplifier 量化器QuantizerConfidential 10光模块基础知识介绍光收发模块Confidential SFP SFP含含义：Small Factor Plug Small Factor Plug 小外型可插拔小外型可插拔 提出的背景和标准：多厂家协议TOSA TOSA和和ROSA ROSA：：光接口为LC LC、、MC MC型型插芯直径插芯直径1.25mm 1.25mm套管内径套管内径1.25mm 1.25mm光器件TO46/TO56TO18ConfidentialSFP 光收发模块工艺流程电路板焊接TOSA/ROSA 焊接电路调试屏蔽罩安装入库末测老化壳体安装DDSConfidential 14Confidential 15ConfidentialCFP CFP 光模光模块（Transceiver Transceiver））支持热插拔插拔，，容量为40G 40G 或或100GBit/s 100GBit/s可可应用于用于40G 40G 40G 和和100G Ethernet 100G Ethernet、、OC OC--768/STM 768/STM--256256、、OTU3OTU3、、OTU4OTU4。

光模块基础知识介绍目录一、光模块概述 (2)1.1 光模块的定义 (3)1.2 光模块的作用 (4)1.3 光模块的应用领域 (5)二、光模块的分类 (6)2.1 按传输速率分类 (7)2.1.1 低速光模块 (8)2.1.2 中速光模块 (9)2.1.3 高速光模块 (11)2.2 按接口类型分类 (12)2.2.1 SC型光模块 (13)2.2.2 LC型光模块 (13)2.2.3 MPO型光模块 (14)2.2.4 TO型光模块 (16)2.3 按传输距离分类 (17)2.3.1 短途光模块 (18)2.3.2 中长途光模块 (19)三、光模块的工作原理 (20)3.1 光模块的信号传输过程 (22)3.2 光模块的信号编码与解码 (23)3.3 光模块的电源管理 (24)四、光模块的性能指标 (25)4.1 传输速率 (26)4.2 传输距离 (27)五、光模块的选购与使用 (28)5.1 如何根据应用场景选择合适的光模块 (29)5.2 光模块的安装与调试 (30)5.3 光模块的维护与保养 (31)六、光模块市场与发展趋势 (32)6.1 光模块市场的现状 (33)6.2 光模块市场的发展趋势 (34)6.3 光模块技术的发展动态 (35)一、光模块概述随着信息技术的飞速发展，光通信作为现代通信的主要手段，在全球范围内得到了广泛的应用和推广。

在光通信系统中，光模块作为核心组件之一，起着至关重要的作用。

本文将对光模块的基础知识进行简要介绍。

光模块是一种将电信号转换为光信号并进行传输的器件，它实现了光与电之间的转换，为光通信系统提供了稳定、高效的数据传输通道。

光模块广泛应用于光纤通信、数据中心、局域网络等领域，为各种应用场景提供高速、大容量的数据传输解决方案。

光模块的基本构成包括光发射器、光接收器以及光放大器等部分。

光发射器负责将电信号转换为光信号，并发射出去；光接收器则负责将接收到的光信号转换为电信号。
