附件1福建省电力有限公司电力变压器非电量保护管理规定根据电力行业标准《电力变压器运行规程》、《预防110-500kV 变压器（电抗器）事故措施》、福建省电力系统调度规程、福建省调通中心闽电调[2002]791号文附件“关于规范变压器保护设计、整定运行的补充规定”和变压器制造厂的技术资料等相关文件，结合福建省电网具体情况，制定本管理规定。
1 总则1.1 变压器的非电量保护包括：变压器的瓦斯、油温度、油位、绕组温度、压力释放、冷却装臵故障保护或报警等。
1.2 新安装的变压器应具备完善的非电量保护装臵，并要求制造厂依据该变压器的设计参数，提供非电量保护整定原则要求和相关保护的具体投运模式。
1.3 非电量保护应相对独立，并具有独立的电源回路，电气量停役时不影响非电量保护的运行。
1.4 变压器检修时，非电量保护必须同时退出运行。
1.5 对不满足本规定要求的变压器，应结合停电检修进行完善。
–1–1.6 本规定适用于110kV及以上变压器,电抗器可参照执行。
2 管理2.1 各单位应明确变压器非电量保护装臵运行维护管理部门（或人员），避免出现管理死区。
2.2 非电量保护的定值管理：2.2.1变压器非电量保护的定值应作为继电保护整定值的一部分，定值的下达按照继电保护定值管理的有关规定执行。
2.2.2 基建部门应将变压器出厂资料（含非电量保护）和保护图纸，及时提供给变压器专责人所在部门。
2.2.3 变压器专责人根据相关资料，负责提供非电量保护具体整定值。
2.2.4 变压器专责人应每3-5年根据每台变压器的过载、绝缘老化、油中气体分析以及变压器的运行时间等情况，按其健康状况对每台变压器非电量保护的整定值提出修订意见，并督促整改到位。
2.3 非电量保护装臵的校验：2.3.1 非电量保护装臵应由有资质的单位（或班组）定期进行校验，并出具检验报告，严禁不合格或未经校验的装臵安装在变压器上运行。
2.3.2 变压器绕组温度计、油温度计应结合主变的年检进行校验；压力释放阀、瓦斯继电器应结合主变的大修送福建省电力试验研究院检验。
8、变压器非电量保护管理规程（批准稿）精品资料ICS 29.180备案号：Q/ZDL浙江省电力公司企业标准变压器（电抗器）非电量保护管理规程浙江省电力公司 发 布目次前言 (I)1范围 (1)2规范性引用文件 (1)3管理职责 (1)4非电量保护设备选型、安装及维护的管理和要求 (3)5非电量保护整定原则 (4)6验收 (6)7非电量保护的缺陷处理 (6)表1气体继电器一般整定原则 (4)前言为加强变压器非电量保护管理，规范变压器非电量保护的安装、检修、运行管理等各项工作，保证电网的安全运行，根据现行国家政策、法律法规、国家和行业的非电量保护装置技术标准和国家电网公司的有关管理规定以及非电量保护运行情况，特制定浙江省电力公司变压器（电抗器）非电量保护管理规程。
本标准将作为变压器（电抗器）非电量保护技术管理的依据。
本标准由浙江省电力公司生产部提出并归口。
本标准起草单位：浙江省电力公司、湖州电力局、浙江省电力试验研究所。
本标准主要起草人：吴锦华、顾克拉、楼其民、董雪松。
本标准审定人员：朱松林。
本标准批准人员：梁绍斌。
本标准于2004年10月首次编写。
变压器（电抗器）非电量保护管理规程1范围本标准规定了变压器（包括电抗器）非电量保护在整定、设备选型、投产、验收、检修、运行维护、缺陷处理等方面内容，是管理变压器非电量保护工作的依据。
本标准所指的变压器非电量保护包括：气体保护、压力释放保护、温度保护、油位保护、突发压力继电器保护、冷却器全停保护。
本标准适用于浙江省公司所辖范围内110kV～500kV电压等级油浸式电力变压器（电抗器）非电量保护管理工作，其设计、基建、生产运行等部门都应遵守本标准。
35kV及以下电压等级油浸式电力变压器非电量保护工作可参照本标准执行。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
非电量保护管理规定甘肃省电力公司检修公司非电量保护管理规定第一章总则第一条为规范电力变压器（含高压并联电抗器，下同）的非电量保护运行管理，做好变压器非电量保护的整定、安装调试、验收、运行维护和定期检验工作，特制定本规定。
第二条本规定制定依据《电力变压器运行规程》，《电力变压器检修导则》，省公司《关于非电量保护有关问题的通知》（甘电调〔2010〕73号）。
第二章非电量保护第三条非电量保护是指由非电气量反映的故障动作或发信的保护，一般是指保护的判据不是电量（电流、电压、频率、阻抗等），而是非电量，如瓦斯保护（重瓦斯通过油速整定，轻瓦斯通过气体体积整定）、温度保护（通过温度高低整定）、防暴保护（通过压力整定）等。
第四条非电量保护装置指变压器保护同屏配置的装置，主要是对开关场送来的变压器非电量保护继电器接点进行重动后实现接点扩展、延时、发信和跳闸功能。
第五条非电量保护装置可对输入的非电量接点进行SOE记录和保护报文记录并上传，主要包括本体重（轻）瓦斯，有载调压重（轻）瓦斯，冷控失电、压力释放、温度高等，经压板直接出口跳闸或发信报警。
第三章职责第六条运维检修部是非电量保护运行管理的归口管理部门。
主要职责是：1.根据相关规定负责制定、修编非电量保护管理规定。
2.指导、督促各分部（中心）做好非电量保护管理工作，审核非电量保护改造计划，安排改造资金。
3.负责管辖范围内变压器非电量保护事故及重大缺陷的调查、分析、处理，提出并督促落实反事故技术措施。
第七条分部（中心）的职责：1.负责收集变压器非电量保护及非电量保护装置生产厂家技术资料，依据变压器运行规程和变压器生产厂家技术要求，确定非电量保护整定原则（整定原则、定值通知单建议由总部统一下发，分部执行）。
2.负责组织编制设备管辖范围内非电量保护现场运行规程及非电量保护管理制度。
3.负责设备管辖范围内非电量保护的运行管理工作，监督变压器非电量保护的正确使用和运行。
4.参加设备管辖范围内非电量保护事故及重大缺陷的调查、分析、处理，督促落实技术改进措施和反事故措施。

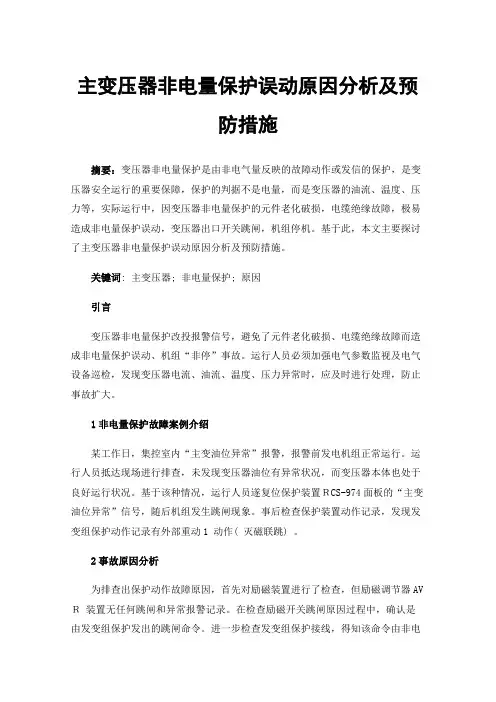

主变压器非电量保护误动原因分析及预防措施摘要：变压器非电量保护是由非电气量反映的故障动作或发信的保护，是变压器安全运行的重要保障，保护的判据不是电量，而是变压器的油流、温度、压力等，实际运行中，因变压器非电量保护的元件老化破损，电缆绝缘故障，极易造成非电量保护误动，变压器出口开关跳闸，机组停机。
基于此，本文主要探讨了主变压器非电量保护误动原因分析及预防措施。
关键词: 主变压器; 非电量保护; 原因引言变压器非电量保护改投报警信号，避免了元件老化破损、电缆绝缘故障而造成非电量保护误动、机组“非停”事故。
运行人员必须加强电气参数监视及电气设备巡检，发现变压器电流、油流、温度、压力异常时，应及时进行处理，防止事故扩大。
1非电量保护故障案例介绍某工作日，集控室内“主变油位异常”报警，报警前发电机组正常运行。
运行人员抵达现场进行排查，未发现变压器油位有异常状况，而变压器本体也处于良好运行状况。
基于该种情况，运行人员遂复位保护装置ＲCS-974面板的“主变油位异常”信号，随后机组发生跳闸现象。
事后检查保护装置动作记录，发现发变组保护动作记录有外部重动1 动作( 灭磁联跳) 。
2事故原因分析为排查出保护动作故障原因，首先对励磁装置进行了检查，但励磁调节器AV Ｒ装置无任何跳闸和异常报警记录。
在检查励磁开关跳闸原因过程中，确认是由发变组保护发出的跳闸命令。
进一步检查发变组保护接线，得知该命令由非电量ＲCS-974 保护装置出口跳灭磁开关的接点发出，且无法复位。
检查人员将“主变油位异常”报警接点处接线拆除，并重新启动保护装置，此时出口跳灭磁开关接点返回，其他保护与信号回路均正常运行。
根据上述检查状况初步判断，事故发生后，主变油位异常报警接点导通，是保护出口灭磁开关跳闸接点持续处于闭合状态无法断开的原因。
为了找到主变油位异常报警的原因，对变压器本体油位计报警接点进行测试，发现其电缆绝缘已经损坏。
故判定此次事故的原因是由于非电量保护ＲCS-974“主变油位异常”信号误报警而引起。

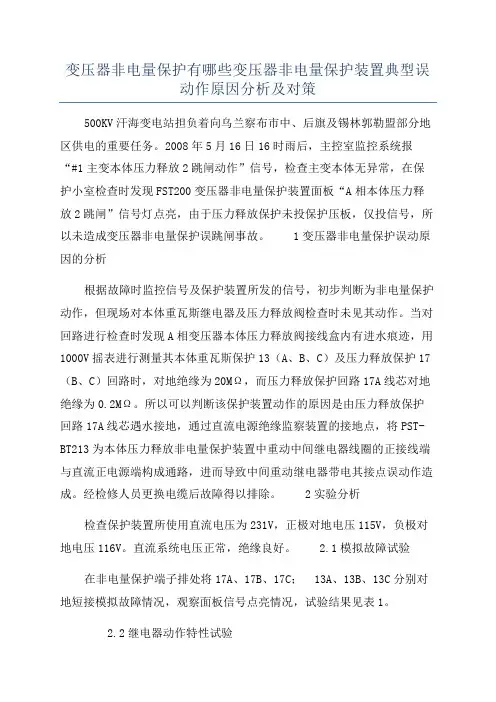

变压器非电量保护有哪些变压器非电量保护装置典型误动作原因分析及对策500KV汗海变电站担负着向乌兰察布市中、后旗及锡林郭勒盟部分地区供电的重要任务。
2008年5月16日16时雨后，主控室监控系统报“#1主变本体压力释放2跳闸动作”信号，检查主变本体无异常，在保护小室检查时发现FST200变压器非电量保护装置面板“A相本体压力释放2跳闸”信号灯点亮，由于压力释放保护未投保护压板，仅投信号，所以未造成变压器非电量保护误跳闸事故。
1变压器非电量保护误动原因的分析根据故障时监控信号及保护装置所发的信号，初步判断为非电量保护动作，但现场对本体重瓦斯继电器及压力释放阀检查时未见其动作。
当对回路进行检查时发现A相变压器本体压力释放阀接线盒内有进水痕迹，用1000V摇表进行测量其本体重瓦斯保护13（A、B、C）及压力释放保护17（B、C）回路时，对地绝缘为20MΩ，而压力释放保护回路17A线芯对地绝缘为0.2MΩ。
所以可以判断该保护装置动作的原因是由压力释放保护回路17A线芯遇水接地，通过直流电源绝缘监察装置的接地点，将PST-BT213为本体压力释放非电量保护装置中重动中间继电器线圈的正接线端与直流正电源端构成通路，进而导致中间重动继电器带电其接点误动作造成。
经检修人员更换电缆后故障得以排除。
2实验分析检查保护装置所使用直流电压为231V，正极对地电压115V，负极对地电压116V。
直流系统电压正常，绝缘良好。
2.1模拟故障试验在非电量保护端子排处将17A、17B、17C；13A、13B、13C分别对地短接模拟故障情况，观察面板信号点亮情况，试验结果见表1。
2.2继电器动作特性试验用VENUS330继电保护测试仪对PST重动中间继电器的动作性能做进一步测试。
PST变压器本体保护装置共有15只重动中间继电器，原理接线同PST-BT210回路，实验选取三只继电器进行特性试验。
试验结果见表2。
2.3试验分析从表2数据可知，PST系列非电量保护装置中重动中间继电器动作电压均小于115V（50%额定电压）,故当PST系列非电量保护装置中重动中间继电器线圈正接线端接地时，由绝缘监察装置分压加到继电器线圈两端的电压已高过其动作电压,继电器必将发生误动。
![非电量工作标准[附件]](https://uimg.taocdn.com/c1f9a4a4b0717fd5360cdc08.webp)

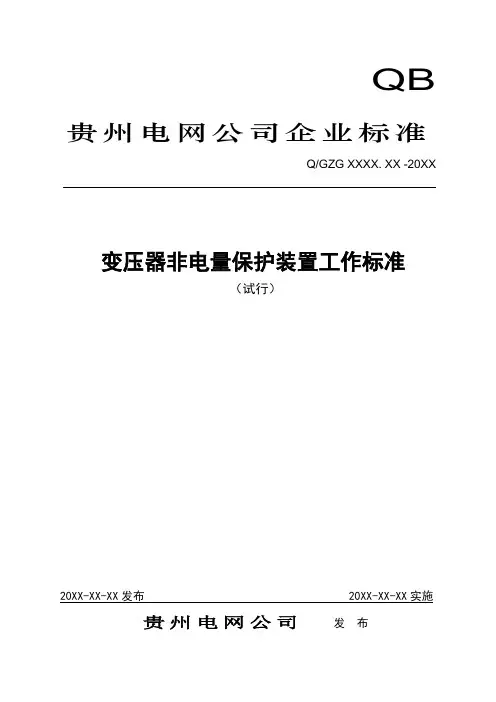

QB 贵州电网公司企业标准Q/GZG XXXX. XX -20XX变压器非电量保护装置工作标准（试行）20XX-XX-XX发布 20XX-XX-XX实施贵州电网公司发布目录前言 (3)1范围 (4)2规范性引用文件 (4)3变压器非电量保护装置及系统的验收 (4)4非电量保护装置的运行与维护 (7)5非电量保护装置的检验 (8)6非电量定值整定流程 (10)7非电量保护装置的运行统计及分析 (10)8附则 (10)附录1：变压器油温计新安装检验作业指导书 (11)附录2：变压器绕组温度计新安装检验作业指导书 (12)附录3：变压器气体继电器新安装检验作业指导书书 (13)附录4：变压器压力释放阀新安装检验作业指导书 (14)附录5：变压器油位计新安装检验作业指导书 (15)前言变压器非电量保护装置是保证变压器安全稳定运行的重要手段之一，其运行可靠性和稳定性对电力系统的安全运行有着至关重要的作用。
为了规范变压器非电量保护装置的运行、管理及检验，确保电网安全运行，特编制本标准。
本标准是依据国家、行业的有关标准和规程，结合贵州变压器非电量保护装置的现状而制定的。
本标准的附录为规范性附录。
本标准由贵州电网公司生技部提出。
本标准由贵州电力试验研究院归口并负责解释。
本标准起草单位：贵州电力试验研究院。
本标准主要起草人：吴昆、雷雨芽、戴宇、桂专、张秋雁、扈克德、陈彦颋、甘召辉、张明。
3变压器非电量保护装置工作标准1 范围3.1 为了规范贵州电网变压器非电量保护装置的运行、维护、及检验工作，明确各级人员的工作范围和工作流程，确保变压器非电量保护装置安全、稳定运行，特制订本标准。
3.2 本标准适用于贵州电网公司110kV—500kV变电站，35kV及以下电压等级变电站及挂网运行的发电厂参照执行。
3.3 本标准应根据贵州电网非电量保护的发展水平及执行情况两年修订一次。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。

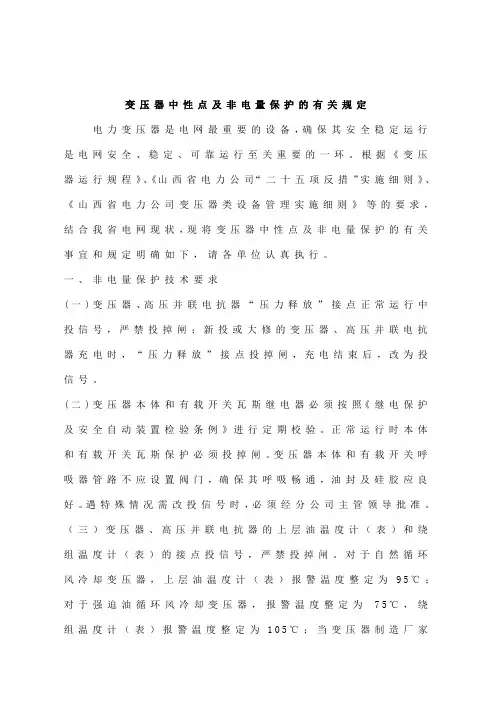

变压器中性点及非电量保护的有关规定电力变压器是电网最重要的设备，确保其安全稳定运行是电网安全、稳定、可靠运行至关重要的一环。
根据《变压器运行规程》、《山西省电力公司“二十五项反措”实施细则》、《山西省电力公司变压器类设备管理实施细则》等的要求，结合我省电网现状，现将变压器中性点及非电量保护的有关事宜和规定明确如下，请各单位认真执行。
一、非电量保护技术要求(一)变压器、高压并联电抗器“压力释放”接点正常运行中投信号，严禁投掉闸；新投或大修的变压器、高压并联电抗器充电时，“压力释放”接点投掉闸，充电结束后，改为投信号。
(二)变压器本体和有载开关瓦斯继电器必须按照《继电保护及安全自动装置检验条例》进行定期校验。
正常运行时本体和有载开关瓦斯保护必须投掉闸。
变压器本体和有载开关呼吸器管路不应设置阀门，确保其呼吸畅通，油封及硅胶应良好。
遇特殊情况需改投信号时，必须经分公司主管领导批准。
（三）变压器、高压并联电抗器的上层油温度计（表）和绕组温度计（表）的接点投信号，严禁投掉闸。
对于自然循环风冷却变压器，上层油温度计（表）报警温度整定为95℃；对于强迫油循环风冷却变压器，报警温度整定为75℃，绕组温度计（表）报警温度整定为105℃；当变压器制造厂家有特殊要求时，按制造厂规定执行。
（四）对于强迫油循环冷却变压器，《变压器运行规程》规定，当冷却系统故障切除全部冷却器时，允许带额定负载运行20分钟。
如20分钟后顶层油温尚未达到75℃，则允许上升到75℃，但切除冷却器后运行的最长时间不得超过1小时。
为此对冷却器全停保护跳闸回路做如下规定：1、冷却器全停保护一般应经变压器电源侧电流继电器闭锁，由以下2个回路并联经共同的压板启动总出口继电器跳主变三侧开关。
电流继电器的定值应按变压器80%额定电流整定。
凡现场回路不满足要求的，应结合大修及改造工程予以完善。
(1)第一个为经温度接点闭锁的跳闸回路，要求将温度接点与时间继电器接点串联，时间继电器整定为20分钟，上层油温整定为75℃。
甘肃省电力公司检修公司非电量保护管理规定第一章总则第一条为规范电力变压器（含高压并联电抗器，下同）的非电量保护运行管理，做好变压器非电量保护的整定、安装调试、验收、运行维护和定期检验工作，特制定本规定。
第二条本规定制定依据《电力变压器运行规程》，《电力变压器检修导则》，省公司《关于非电量保护有关问题的通知》（甘电调〔2010〕73号）。
第二章非电量保护第三条非电量保护是指由非电气量反映的故障动作或发信的保护，一般是指保护的判据不是电量（电流、电压、频率、阻抗等），而是非电量，如瓦斯保护（重瓦斯通过油速整定，轻瓦斯通过气体体积整定）、温度保护（通过温度高低整定）、防暴保护（通过压力整定）等。
第四条非电量保护装置指变压器保护同屏配置的装置，主要是对开关场送来的变压器非电量保护继电器接点进行重动后实现接点扩展、延时、发信和跳闸功能。
第五条非电量保护装置可对输入的非电量接点进行SOE记录和保护报文记录并上传，主要包括本体重（轻）瓦斯，有载调压重（轻）瓦斯，冷控失电、压力释放、温度高等，经压板直接出口跳闸或发信报警。
第三章职责第六条运维检修部是非电量保护运行管理的归口管理部门。
主要职责是：1.根据相关规定负责制定、修编非电量保护管理规定。
2.指导、督促各分部（中心）做好非电量保护管理工作，审核非电量保护改造计划，安排改造资金。
3.负责管辖范围内变压器非电量保护事故及重大缺陷的调查、分析、处理，提出并督促落实反事故技术措施。
第七条分部（中心）的职责：1.负责收集变压器非电量保护及非电量保护装置生产厂家技术资料，依据变压器运行规程和变压器生产厂家技术要求，确定非电量保护整定原则（整定原则、定值通知单建议由总部统一下发，分部执行）。
2.负责组织编制设备管辖范围内非电量保护现场运行规程及非电量保护管理制度。
3.负责设备管辖范围内非电量保护的运行管理工作，监督变压器非电量保护的正确使用和运行。
4.参加设备管辖范围内非电量保护事故及重大缺陷的调查、分析、处理，督促落实技术改进措施和反事故措施。
Z/GDW26陕西省电力公司企业规章制度Z/GDW26-00-20-03-04-2013陕西电网主设备非电气量保护、仪表及在线监测装置运行管理规定2013-7签发2013–7实施陕西省电力公司发布陕西电网主设备非电气量保护、仪表及在线监测装置运行管理规定第一章总则第一条为规范陕西电网主设备非电气量保护、仪表及在线监测装置运行管理工作，明确非电气量保护整定和功能投退要求，特制定本规定。
第二条本规定对变压器、电抗器、断路器、互感器、气体绝缘组合电器等主设备的非电气量保护、仪表及在线监测装置的技术管理、运行管理、检验管理等提出了明确要求，相关设计、制造、基建、运行检修部门均应共同遵照执行。
第三条非电气量保护包括：变压器或电抗器的瓦斯、压力释放、压力突变、冷却器全停、温度等保护，断路器本体的三相不一致保护。
非电气量仪表包括：作用于信号、控制回路或作为监视一次设备运行状态的温度、密度、压力等仪表。
在线监测装置是指变压器、电抗器、断路器、组合电器等配置的监视设备运行状况的各种装置及其附属设备。
第四条本规定适用于陕西电网运行的110千伏及以上交流设备，110千伏以下设备应参照执行。
第二章职责分工第五条各单位的运维检修部负责协调本单位各部门落实本规定。
必要时，应根据本单位实际情况制定实施细则。
第六条一次设备的安装单位负责对非电气量保护及仪表的定值进行初次设定，一次设备的运维检修部门负责监督和验收。
第七条一次设备检修班组负责在设备投运前向运行人员提供非电气量保护的投退说明，负责安装于本体的非电气量保护、仪表及在线监测装置的检验及检修维护工作。
第八条运行人员负责将非电气量保护的投退说明及运行维护事项编入现场运行规程，负责非电气量保护、仪表及在线监测装置的运行巡视或投退操作。
第九条二次设备检修班组负责非电气量保护本体端子箱、机构箱或汇控柜至相关保护、测控等装置的二次回路的检验和维护工作。
第三章运行管理第十条非电量保护的投退由运维检修单位按照本规定及现场运行规程的要求进行，并立即向相应调度值班人员汇报备案。
变压器非电量保护非电量保护，顾名思义就是指由非电气量反映的故障动作或发信的保护，一般是指保护的判据不是电量（电流、电压、频率、阻抗等），而是非电量，如瓦斯保护（通过油速整定）、温度保护（通过温度高低）、防暴保护（压力）、防火保护（通过火灾探头等）、超速保护（速度整定）等。
非电量保护可对输入的非电量接点进行SOE记录和保护报文记录并上传，主要包括本体重瓦斯、调变重瓦斯、压力释放、冷控失电、本体轻瓦斯、调变轻瓦斯、油温过高等，经压板直接出口跳闸或发信报警。
对于冷控失电，可选择是否经本装置延时出口跳闸，最长延时可达300分钟。
还可选择是否经油温过高非电量闭锁，投入时只有在外部非电量油温过高输入接点闭合时才开放冷控失电跳闸功能。
变压器非电量保护一般指涉及到整定值的气体、压力和温度方面的保护。
当变压器内部出现单相接地、放电或不严重的匝间短路故障时，其他保护因得到的信号弱而不起作用，但这些故障均能引起变压器及其它材料分解产生气体。
利用这一特点构成的反映气体变化的保护装置称气体（瓦斯）保护。
1、气体保护继电器及整定瓦斯保护是变压器油箱内绕组短路故障及异常的主要保护。
其作用原理是：变压器内部故障时，在故障点产生往往伴随有电弧的短路电流，造成油箱内局部过热并使变压器油分解、产生气体（瓦斯），进而造成喷油、冲动斯继电器，瓦斯保护动作。
目前国产的气体保护用气体继电器结构为挡板式磁力接点结构，进口的气体继电器有浮桶式和压力式两种结构。
气体继电器具有两个功能：集气保护（称轻瓦）和流速保护（称重瓦）。
轻瓦斯保护作用于信号，重瓦斯保护作用于信号，重瓦斯保护作用于切除变压器。
集气保护（轻瓦斯保护）轻瓦斯保护继电器由开口杯、干簧触点等组成。
运行时，继电器内充满变压器油，开口杯浸在油内，处于上浮位置，干簧接点断开。
当变压器内部发生轻微故障或异常时，故障点局部过热，引起部分油膨胀，油内的气体被逐出，形成汽泡，进入气体继电器内，使油面下降，开口杯转动，使干簧接点闭合，发出信号。
Q/YGD云南电网公司玉溪供电局 发布前 言为加强玉溪供电局变压器（高压电抗器）非电量保护管理，做好变压器（高压电抗器）非电量保护的选型、设计、整定、安装调试、验收、运行维护和定期检验工作，根据有关规程规定，结合玉溪供电局实际，制定本规定。
本规定由生产技术部负责起草。
起草人：唐 伟主要审核人：期永川 王学玉 李双喜批准人：王 冰本规定由生产技术部归口并负责解释。
本规定的版本及修改状态：A/0变压器（高压电抗器）非电量保护管理规定1 适用范围适用玉溪供电局变电站35kV及以上电压等级变压器和500kV高压电抗器。
2 规范性引用标准下列标准和文献中的条款通过本规定的引用而成为本规定的条款。
凡是注明日期的引用文件，其随后的所有修改单(不包括勘误的内容）或修订版本均不适应于本规定。
凡是不注明日期的引用文件，其最新版本适用于本标准。
2.1 继电保护和安全自动装置技术规程GB/T 14285-20062.2 继电保护和电网安全自动装置检验规程DL/T 995-20062.3 QJ-25、50、80型气体继电器检验规程DL/T 540—19942.4 电力变压器运行规程DL/T 572—19952.5 220kV～500kV变电站电气技术导则Q/CSG 1 0011-20052.6 电力设备预防性试验规程Q/CSG 1 0007-20042.7 输变电设备状态评价标准Q／CSG 1 0010—20042.8 中国南方电网电力调度管理规定CSG 2 1003—20082.9 云南电网变压器（高压电抗器）非电量保护管理规定QG/YW -SJ-20-20083 术语和定义3.1 变压器（高压电抗器）非电量保护包括气体继电器、压力释放装置、变压器顶层油温和绕组温度测量装置、油位及油压异常测量装置、冷却器全停等保护。
3.2 非电量保护装置指与微机型变压器保护同屏配置的装置，可将开关场送来的各种变压器非电量保护继电器接点重动后实现延时、发信和跳闸等功能。
变压器电抗器非电量保护管理系统规程第一章总则第一条：为了保护变压器电抗器非电量，确保电力系统的安全稳定运行，制定本规程。
第二条：本规程适用于所有变压器电抗器非电量的保护管理工作。
第三条：电抗器非电量指电力系统中的电抗器的运行参数，包括温度、振动、压力等。
第二章保护管理系统的设置第四条：保护管理系统包括监测系统和告警系统两部分。
第五条：电压传感器、电流传感器应根据实际情况合理布设，确保传感器与被保护设备的连接牢固可靠。
第六条：监测系统应具备数据采集、传输、处理、显示等功能，确保实时监测电抗器非电量的变化情况。
第七条：告警系统应能对电抗器非电量超出正常范围时进行告警，并能及时发送告警信息给相关人员。
第八条：保护管理系统的设置应符合国家相关标准和规定。
第三章数据监测与分析第九条：监测系统应能采集电抗器非电量的实时数据，包括温度、振动、压力等参数。
第十条：监测数据应按照一定的时间间隔进行存储，以便后续的数据分析和查询。
第十一条：数据分析应基于历史数据和统计模型，识别出异常情况，并进行相应的处理。
第十二条：异常情况包括参数超过正常范围、趋势异常等。
第十三条：针对异常情况，应及时采取相应的措施，例如增加冷却系统的运行效果、调整电源电压等。
第四章告警处理与维修第十四条：告警系统应具备告警响应、告警传输、告警记录等功能。
第十五条：告警信息应及时传输给相关人员，确保能够快速响应和处理。
第十六条：接到告警信息后，相关人员应根据实际情况进行判断，决定是否进行维修。
第十七条：维修时，应遵循操作规程，确保操作安全可靠。
第十八条：维修结束后，应对电抗器非电量进行再次检测，确保恢复正常。
第五章安全培训与管理第十九条：对从事变压器电抗器非电量保护管理的人员进行安全培训，确保其具备相关知识和操作技能。
第二十条：建立相关的安全管理制度和规范，明确责任和权力，做好安全防护工作。
第二十一条：定期组织安全检查，发现问题及时整改，确保工作场所的安全。
变压器(电抗器)非电量保护管理规定
————————————————————————————————作者：————————————————————————————————日期：
浙江省电力公司检修分公司
变压器（电抗器）非电量保护管理规定
第一章总则
第一条为规范浙江省电力公司检修分公司（以下简称“公司”）变压器（电抗器）非电量保护的安装、检修和运行管理工作，依据浙江省电力公司《变压器（电抗器）非电量保护管理规程》（Q/ZDL2263-2004，以下简称《规程》）和《电力变压器运行规程》（DL/T572-2010），特制定本规定。
第二条本规定对《规程》作进一步明确、补充，未及之处仍按《规程》要求实施。
第三条本规定适用于公司所辖变电站变压器（电抗器）非电量保护。
第二章职责分工
第四条运维检修部负责公司所辖变电站变压器（电抗器）非电量保护技术归口管理工作，组织贯彻有关规程和反事故技术措施，负责编制变压器（电抗器）非电量保护整定联系单。
第五条专业化检修基地负责变压器（电抗器）非电量保护的检修、整定执行工作。
非电量保护元件至变压器（电
抗器）端子箱端子排内侧的电缆由变电检修班负责，变压器（电抗器）端子箱端子排外侧至保护屏的电缆由二次检修班负责。
第六条二次检修班应参与变压器（电抗器）检修工作，对非电量保护进行二次回路绝缘测试及保护联动试验。
第三章管理要求
第七条对新建及技术改造变压器（电抗器）的非电量保护，其回路设计及技术要求应符合本规定的要求。
对已投入运行的、不能满足本规定要求的变压器（电抗器）非电量保护及回路，应结合设备检修、技术改造进行改进，逐步完成变压器（电抗器）非电量保护投跳的目标。
在技术改造后，非电量保护需经运行证明可靠，才能投跳闸。
第八条变压器（电抗器）非电量保护经改进后符合本规定要求，需改变跳闸方式，由运维检修部以联系单方式书面通知变压器保护整定单位修改定值单。
第九条变压器（电抗器）非电量保护应选择结构合理、运行业绩良好、动作可靠的产品，防护等级应达到有效防潮、防雨、防尘的要求。
第十条变压器（电抗器）非电量保护二次电缆应采用具有良好耐油、绝缘和机械性能的控制电缆，在接至端子箱途中，不得使用过渡接线盒或接续。
保护接点及其接线部位应有防潮、防腐蚀措施。
第十一条新安装的变压器（电抗器）非电量保护、二次回路，在绝缘电阻测量合格后，可对全部连接回路应用工频电压1000V持续1min的介质强度试验。
全部试验（含流速、容积、压力、绝缘）合格后，变压器（电抗器）方能投入运行。
第十二条变压器（电抗器）非电量保护、二次回路以及回路中的继电器，应在投产前按要求进行校验，并有校验报告。
校验报告按试验报告管理办法进行管理。
校验报告齐全、合格作为设备验收合格的必要条件。
第十三条应结合变压器（电抗器）检修，对变压器（电抗器）非电量保护进行校验，包括二次回路绝缘测试和保护联动试验。
第十四条瓦斯、压力释放、冷却器全停、油温过高等非电量保护的动作接点应接入到变电站监控系统。
对无人值班站，调度端和集控端应有非电量保护信号的遥信量。
第十五条变压器（电抗器）非电量保护工厂验收和现场验收按照规程要求进行。
第十六条变压器（电抗器）非电量保护的缺陷处理程序按《浙江电网继电保护及安全自动装置运行管理规程》要求执行。
第四章技术要求
第十七条瓦斯继电器
（一）瓦斯继电器应符合JB/T 9647标准。
为将气体积聚通向瓦斯继电器，瓦斯继电器或集气联管应有1％～1.5％的坡度。
（二）户外运行的变压器（电抗器）瓦斯继电器在运行中应装有防雨罩，防止接线盒进水导致保护误动。
（三）国产（不含合资品牌）有载开关保护继电器必须采用带气体积聚报警的瓦斯继电器。
对轻瓦斯频繁动作的有载开关，应及时检查。
（四）瓦斯继电器的布置和设置应方便运行巡视、检查和检修。
本体瓦斯继电器宜装有引下的集气装置，方便取气分析。
变压器（电抗器）在运行中发生本体轻瓦斯动作，应进行取气分析。
（五）瓦斯继电器应在变压器（电抗器）出厂、安装、检修及预防性试验时进行校验，并有校验报告。
进口有载开关瓦斯继电器结合有载开关检修进行校验。
（六）变压器（电抗器）正常运行时，瓦斯继电器应有两副接点，彼此间完全电气隔离。
一副用于轻瓦斯报警，一副用于重瓦斯跳闸。
变压器（电抗器）在运行中进行油处理、更换油泵以及打开放气阀或调整油位时，作用于跳闸的重瓦斯应投信号。
第十八条压力释放阀
（一）压力释放阀应符合JB 7065标准，运行业绩良好、动作性能可靠，并可重复动作，微动开关采用全密封结构。
（二）变压器（电抗器）本体防爆形式应采用压力释放阀，采用防爆玻璃（片）的老旧变压器（电抗器）应改进为压力释放阀。
有载开关在订货中应明确防爆形式采用压力释放阀。
（三）本体压力释放阀宜装有防雨、导向装置。
压力释放阀应在变压器（电抗器）油箱顶盖（壳式变压器可布置在油箱侧面）安装。
当按要求需装设2只时，应按长轴方向两端各安装1只。
二次电缆应直接接入端子箱。
如已安装有中间过渡盒的，过渡盒应有防雨、防潮功能，过渡盒的进出线必须在侧面的水平方向，并应结合变压器（电抗器）大、小修取消中间过渡盒。
（四）压力释放阀在变压器（电抗器）出厂、安装、大修以及预防性试验时应进行动作特性校验，并有校验报告。
（五）压力释放阀的动作压力应能避开因外部穿越性短路故障而引起的误动。
第十九条温度计（油顶层、绕组）
（一）温度计的选用应符合JB/T6302和JB/T8450标准。
（二）变压器（电抗器）至少应有一只油顶层温度计的温度指示接入变电站监控系统。
（三）在变压器（电抗器）出厂、安装、大修及预防性试验时对温度计进行校验，包括进行温度计接点回路电气绝缘试验、触点动作情况检查、现场温度指示与控制室远传数
据的误差，并有校验报告。
应结合变压器（电抗器）小修进行温度计的校验，检查温度计座内的油位和密封情况。
（四）温度计（包括表头、变送器）应有调零机构，在校验合格的基础上，使各温度计的指示读数等对应一致。
（五）油温度计安装时温包应全部插入有油的套筒内，套筒应密封良好。
在运行中按规定对温度计进行巡视，对变压器（电抗器）温度计指示不准确的，应及时填报缺陷。
同一台变压器（电抗器）两只油顶层温度计指示、温度计远方监控显示相差5℃以上（应排除日照等因素影响），应报一般缺陷。
当变压器测温装置全部失效，应定为重要缺陷。
（六）油温度计的安装位置应能使运行人员清晰地看到油温指示。
应在主变箱体设置油位与变压器（电抗器）顶层油温关系曲线的铭牌，以便运行人员对照比较。
第二十条冷却器全停保护
（一）冷却器电源、设备（风扇和油泵）及控制元件故障和全停，应能及时报警。
（二）冷却器控制柜应密封良好，具有驱除潮气装置。
主变停电预试时应检查各接点接触情况。
（三）冷却器全停跳闸回路宜经变压器（电抗器）油温闭锁。
冷却器全停接点在就地实现，并提供无源接点（回路）。
全停延时继电器采用直流时间继电器，并装设在主变保护屏上。
（四）冷却器控制回路交、直流电源失去必须及时报警，直流电源失去不得引起冷却器全停。
第五章整定原则
第二十一条变压器（电抗器）非电量保护整定原则参照《规程》要求执行。
第六章附则
第二十二条本规定由运维检修部负责解释并监督执行。
第二十三条本规定自2012年7月1日起实施。
