变压器非电量保护定值：

附件1福建省电力有限公司电力变压器非电量保护管理规定根据电力行业标准《电力变压器运行规程》、《预防110-500kV 变压器（电抗器）事故措施》、福建省电力系统调度规程、福建省调通中心闽电调[2002]791号文附件“关于规范变压器保护设计、整定运行的补充规定”和变压器制造厂的技术资料等相关文件，结合福建省电网具体情况，制定本管理规定。

1 总则1.1 变压器的非电量保护包括：变压器的瓦斯、油温度、油位、绕组温度、压力释放、冷却装臵故障保护或报警等。

1.2 新安装的变压器应具备完善的非电量保护装臵，并要求制造厂依据该变压器的设计参数，提供非电量保护整定原则要求和相关保护的具体投运模式。

1.3 非电量保护应相对独立，并具有独立的电源回路，电气量停役时不影响非电量保护的运行。

1.4 变压器检修时，非电量保护必须同时退出运行。

1.5 对不满足本规定要求的变压器，应结合停电检修进行完善。

–1–1.6 本规定适用于110kV及以上变压器,电抗器可参照执行。

2 管理2.1 各单位应明确变压器非电量保护装臵运行维护管理部门（或人员），避免出现管理死区。

2.2 非电量保护的定值管理：2.2.1变压器非电量保护的定值应作为继电保护整定值的一部分，定值的下达按照继电保护定值管理的有关规定执行。

2.2.2 基建部门应将变压器出厂资料（含非电量保护）和保护图纸，及时提供给变压器专责人所在部门。

2.2.3 变压器专责人根据相关资料，负责提供非电量保护具体整定值。

2.2.4 变压器专责人应每3-5年根据每台变压器的过载、绝缘老化、油中气体分析以及变压器的运行时间等情况，按其健康状况对每台变压器非电量保护的整定值提出修订意见，并督促整改到位。

2.3 非电量保护装臵的校验：2.3.1 非电量保护装臵应由有资质的单位（或班组）定期进行校验，并出具检验报告，严禁不合格或未经校验的装臵安装在变压器上运行。

2.3.2 变压器绕组温度计、油温度计应结合主变的年检进行校验；压力释放阀、瓦斯继电器应结合主变的大修送福建省电力试验研究院检验。

110kV及以上变压器的非电量保护及整定原则变压器非电量保护一般指涉及到整定值的气体、压力和温度方面的保护。

当变压器内部出现单相接地、放电或不严重的匝间短路故障时，其他保护因得到的信号弱而不起作用，但这些故障均能引起变压器及其它材料分解产生气体。

利用这一特点构成的反映气体变化的保护装置称气体（瓦斯）保护。

一、气体保护继电器及整定目前国产的气体保护用气体继电器结构为挡板式磁力接点结构，进口的气体继电器有浮桶式和压力式两种结构。

气体继电器具有两个功能：集气保护（称轻瓦）和流速保护（称重瓦）。

集气保护是当变压器内部出现过热、低能量的局部放电等不严重的局部故障时，变压器油分解产生的气体上浮集于继电器的顶部，达到一定体积时，继电器内上置磁铁使上干簧管触点接通启动信号；流速保护是当变压器内部出现高能量电弧放电等严重故障时，变压器油急剧分解产生大量气体，通过气体继电器向储油柜方向释放，形成的油、气流达到一定流速，冲击挡板，下置磁铁使下干簧管触点接通启动跳闸。

变压器本体主继电器一般使用QJ-80型，具有两对触点，分别作用于轻瓦信号和重瓦跳闸。

本体继电器多使用国产继电器，流速的整定按1.0～1.2m／s即可；日本三菱产变压器使用浮桶式继电器，流速整定值为1.0m／s；有载开关一般使用国产QJ-25型继电器，只有一对触点，作用于跳闸，流速整定值为1.0m／s；进口开关使用的继电器不尽相同，MR开关为自产继电器，流速值为1.2m／s，ABB开关配德国产继电器，流速值为1.5m／s，并且流速整定值不可调。

这些问题在订货和使用中应加以注意。

早期的有载开关使用具有两对触点的继电器，目前仍有运行。

由于开关切换时，产生的电弧必然引起开关内变压器油的分解，但由于电弧能量不是很大，且切换次数有限，产气速率很低，在相当的一段时间内轻瓦斯应不发出信号。

如在短时间内连续出现轻瓦斯信号，表明开关内部出现连续发展型故障，或开关内的油含碳量过多，油的灭弧能力降低，使电弧能量变大，此时需进行检查或换油。

变压器非电量保护近期，在110kVFJ站全站停电检修工作过程中，班组对站内两台主变开展了主变保护（电量及非电量）定检工作。

本次检修工作的完成进一步保障了该地区的用电可靠性，提升了地区电网的稳定运行水平。

说到继电保护，大部分电力小白的第一印象一定是：保护装置通过采集的电压、电流、频率、阻抗等电气量信号来判断被保护设备的状态来决定其是正常状态、异常状态还是故障状态。

而非电量保护，仿佛保护界的一股清流，一直被埋没在保护界角落不被发现哪怕即使被注意到了，电力小白也可能会说，那个非电量保护是不是就是瓦斯保护嘛，那这个还不简单？那当然不全对啦内容讲解前，首先让我们了解一下什么是变压器非电量保护？变压器非电量保护是为保障变压器的安全可靠运行而通过非电量反映的故障动作或发信的保护，一般是指保护的判据不是电量，而是非电量，除了瓦斯保护，还包括：温度保护、油位保护、防爆保护（压力保护）等首先，让我们来了解变压器非电量保护之------瓦斯保护有同学会问了：变压器的主保护不是差动保护嘛瓦斯保护怎么成主保护了？它凭什么成为主保护？它配吗这是因为变压器的电量保护（差动保护、电流速断保护、零序保护等）对变压器内部故障是不灵敏的。

这主要是内部故障一般是从匝间短路开始的，短路匝内部的故障电流虽然很大，但反映到线电流却不大，只有当故障发展到多匝短路或对地短路时保护装置才能切除电源，这时的故障的严重性已经扩大。

因此电量保护不能作为变压器内部故障的主保护。

而瓦斯保护又是如何灵敏判别变压器内部故障而成为变压器主保护的呢？欲知其义，必识其器！安装在变压器上面那个圆圆的貌似枕头的就是我们的变压器油枕油枕是用于变压器的一种储油装置，当变压器油的体积随着油温的变化而膨胀或缩小时，油枕起到储油和补油作用，能保证邮箱内充满油。

油枕的装备，使得变压器与空气的接触面大大减少，并且从空气中吸收的水分、灰尘和氧化后的油垢都沉淀在油枕的底部的沉积器中，从而大大减缓了变压器油的劣化速度。

变压器非电量保护非电量保护，顾名思义就是指由非电气量反映的故障动作或发信的保护，一般是指保护的判据不是电量（电流、电压、频率、阻抗等），而是非电量，如瓦斯保护（通过油速整定）、温度保护（通过温度高低）、防暴保护（压力）、防火保护（通过火灾探头等）、超速保护（速度整定）等。

非电量保护可对输入的非电量接点进行SOE记录和保护报文记录并上传，主要包括本体重瓦斯、调变重瓦斯、压力释放、冷控失电、本体轻瓦斯、调变轻瓦斯、油温过高等，经压板直接出口跳闸或发信报警。

对于冷控失电，可选择是否经本装置延时出口跳闸，最长延时可达300分钟。

还可选择是否经油温过高非电量闭锁，投入时只有在外部非电量油温过高输入接点闭合时才开放冷控失电跳闸功能。

变压器非电量保护一般指涉及到整定值的气体、压力和温度方面的保护。

当变压器内部出现单相接地、放电或不严重的匝间短路故障时，其他保护因得到的信号弱而不起作用，但这些故障均能引起变压器及其它材料分解产生气体。

利用这一特点构成的反映气体变化的保护装置称气体（瓦斯）保护。

1、气体保护继电器及整定瓦斯保护是变压器油箱内绕组短路故障及异常的主要保护。

其作用原理是：变压器内部故障时，在故障点产生往往伴随有电弧的短路电流，造成油箱内局部过热并使变压器油分解、产生气体（瓦斯），进而造成喷油、冲动斯继电器，瓦斯保护动作。

目前国产的气体保护用气体继电器结构为挡板式磁力接点结构，进口的气体继电器有浮桶式和压力式两种结构。

气体继电器具有两个功能：集气保护（称轻瓦）和流速保护（称重瓦）。

轻瓦斯保护作用于信号，重瓦斯保护作用于信号，重瓦斯保护作用于切除变压器。

集气保护（轻瓦斯保护）轻瓦斯保护继电器由开口杯、干簧触点等组成。

运行时，继电器内充满变压器油，开口杯浸在油内，处于上浮位置，干簧接点断开。

当变压器内部发生轻微故障或异常时，故障点局部过热，引起部分油膨胀，油内的气体被逐出，形成汽泡，进入气体继电器内，使油面下降，开口杯转动，使干簧接点闭合，发出信号。

浅谈主变非电量保护机理及定值整定原则摘要：变压器在变电站中起到的作用不可小觑，其稳定运行关系到整个电力系统的维护和运行。

尤其是大型变压器价格高昂，而且结构复杂，一旦有内部故障发生，维修困难，耗费时间长，同时会导致经济损失巨大。

因此，以变压器的重要性和使用范围，需要安装可靠、安全的保护装置。

关键词：非电量保护；机理；定值整定主变压器在我国现代化的电力系统以及电气设备中已经占据非常重要的技术位置,从现在我国制造的的主变压器整体构造情况来看,主动式变压器的正常运行性能是非常可靠的。

但是,为进一步大大提升我国电力系统的稳定性和运行性能水平,当电力变压器系统发生内部元件故障时对其造成的性能影响非常大,所以目前电力系统变压器的故障保护元件配置必须比较完善。

电量保护固然重要，但是非电量保护也不能丢弃。

因而，除了设备零序过载电流过压保护、阻抗过流保护等电量保护外，还需要特别注意变压器内部故障的非电量保护，例如变压器瓦斯保护等等，这些非电量保护对电力系统也非常重要。

一、非电量保护机理非电量保护，顾名思义，是指发出由错误操作或非电量反射的信号的保护，通常保护的不是电量，而是非电量。

保护装置、电回路和安装在变压器上的非电量保护装置元件组成主变压器的非电量保护。

非电量保护类型包括压力释放阀、压力突变继电器、油面温控器、绕组温度控制器等。

非电量维护主要对于输入的接点展开记录，并且传送输入的非电量接点。

如果温度过高，则通过压力板的直接出口发出跳闸或警报。

此外还可以选择是否因油温过高而关闭非介电，只有当外部非介电油温过高时，冷控停电跳闸功能才会打开，输入触点才会闭合。

非电量保护的工作原理很简单，使用温度、压力、流量和其他非电量物理量来保护、显示、报警、控制和监测变压器。

二、瓦斯保护原理2.1瓦斯保护原理（1）轻瓦斯对于变压器内部故障较轻，或故障初期油箱内的油分解汽化并且产气速度慢等情况比较合适。

排掉继电器和变压器内的油，液位下降，然后上浮子下降，与浮子相连的永磁体滑动，当浮子到达设定位置时，永磁体立即激活触点并发出瓦斯报警信号。

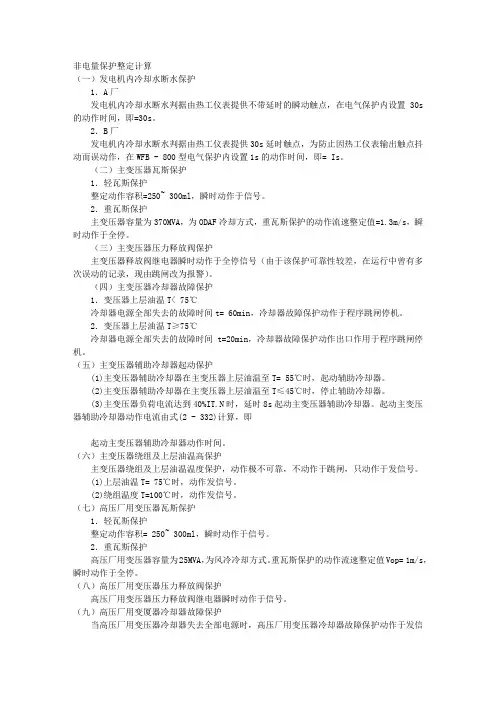

非电量保护整定计算（一）发电机内冷却水断水保护1．A厂发电机内冷却水断水判据由热工仪表提供不带延时的瞬动触点，在电气保护内设置30s 的动作时间，即=30s。

2．B厂发电机内冷却水断水判据由热工仪表提供30s延时触点，为防止因热工仪表输出触点抖动而误动作，在WFB - 800型电气保护内设置1s的动作时间，即= Is。

（二）主变压器瓦斯保护1．轻瓦斯保护整定动作容积=250~ 300ml，瞬时动作于信号。

2．重瓦斯保护主变压器容量为370MVA，为ODAF冷却方式，重瓦斯保护的动作流速整定值=1.3m/s，瞬时动作于全停。

（三）主变压器压力释放阀保护主变压器释放阀继电器瞬时动作于全停信号（由于该保护可靠性较差，在运行中曾有多次误动的记录，现由跳闸改为报警）。

（四）主变压器冷却器故障保护1．变压器上层油温T< 75℃冷却器电源全部失去的故障时间t= 60min，冷却器故障保护动作于程序跳闸停机。

2．变压器上层油温T≥75℃冷却器电源全部失去的故障时间t=20min，冷却器故障保护动作出口作用于程序跳闸停机。

（五）主变压器辅助冷却器起动保护(1)主变压器辅助冷却器在主变压器上层油温至T= 55℃时，起动辅助冷却器。

(2)主变压器辅助冷却器在主变压器上层油温至T≤45℃时，停止辅助冷却器。

(3)主变压器负荷电流达到40%IT.N时，延时8s起动主变压器辅助冷却器。

起动主变压器辅助冷却器动作电流由式(2 - 332)计算，即起动主变压器辅助冷却器动作时间。

（六）主变压器绕组及上层油温高保护主变压器绕组及上层油温温度保护，动作极不可靠，不动作于跳闸，只动作于发信号。

(1)上层油温T= 75℃时，动作发信号。

(2)绕组温度T=100℃时，动作发信号。

（七）高压厂用变压器瓦斯保护1．轻瓦斯保护整定动作容积= 250~ 300ml，瞬时动作于信号。

2．重瓦斯保护高压厂用变压器容量为25MVA，为风冷冷却方式。

变压器组的非电量保护不得启动失灵保护。

原因：非电量保护动作后不返回，属慢返回性质
解释：失灵保护作为一种保护需要整定定值，为了失灵保护可靠动作不误动，失灵动作时间需要优先让正常保护动作，定值如此整定：断路器动作时间＋保护动作返回时间＋裕度时间。

因为断路器跳开后，非电量继电器的动作接点不能立刻返回，所以非电量保护出口接点一直闭合，致使失灵保护无法与之配合整定，所以变压器非电气量保护不启动失灵。

1、启动失灵保护判据：电流条件；开关位置；保护跳闸接点（非电量保护无电流判断），当没有电量判据，非电量保护的误动的概率高；
2、启动失灵的接点必须是瞬动接点，这一点非电量保护难以100%满足；
3、规程规定：《防止电力生产重大事故的二十五项重点要求》和《中国南方电网公司继电保护反事故措施汇编（2008）》3.3.4 电气量保护与非电气量保护的出口继电器应分开，不得使用不能快速返回的电气量保护和非电量保护作为断路器失灵保护的起动量，且断路器失灵保护的相电流判别元件动作时间和返回时间均不应大于20毫秒。

4、当保护动作将故障切除后,由于非电量的接点不能保证瞬时返回,导致启动失灵的命令长时间存在,万一和失灵保护配合的其他条件成立(如负序、零序电流判据),则容易导致失灵保护动作,造成大面积跳开关,从而造成其他的危险事故.。

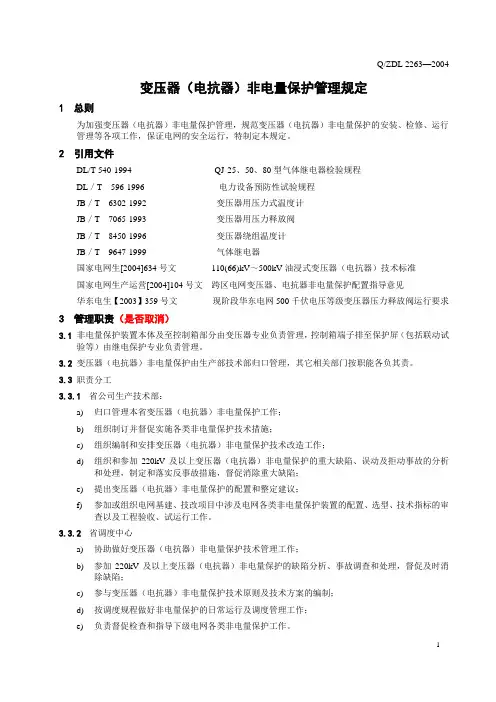

Q/YGD云南电网公司玉溪供电局 发布前 言为加强玉溪供电局变压器（高压电抗器）非电量保护管理，做好变压器（高压电抗器）非电量保护的选型、设计、整定、安装调试、验收、运行维护和定期检验工作，根据有关规程规定，结合玉溪供电局实际，制定本规定。

本规定由生产技术部负责起草。

起草人：唐 伟主要审核人：期永川 王学玉 李双喜批准人：王 冰本规定由生产技术部归口并负责解释。

本规定的版本及修改状态：A/0变压器（高压电抗器）非电量保护管理规定1 适用范围适用玉溪供电局变电站35kV及以上电压等级变压器和500kV高压电抗器。

2 规范性引用标准下列标准和文献中的条款通过本规定的引用而成为本规定的条款。

凡是注明日期的引用文件，其随后的所有修改单(不包括勘误的内容）或修订版本均不适应于本规定。

凡是不注明日期的引用文件，其最新版本适用于本标准。

2.1 继电保护和安全自动装置技术规程GB/T 14285-20062.2 继电保护和电网安全自动装置检验规程DL/T 995-20062.3 QJ-25、50、80型气体继电器检验规程DL/T 540—19942.4 电力变压器运行规程DL/T 572—19952.5 220kV～500kV变电站电气技术导则Q/CSG 1 0011-20052.6 电力设备预防性试验规程Q/CSG 1 0007-20042.7 输变电设备状态评价标准Q／CSG 1 0010—20042.8 中国南方电网电力调度管理规定CSG 2 1003—20082.9 云南电网变压器（高压电抗器）非电量保护管理规定QG/YW -SJ-20-20083 术语和定义3.1 变压器（高压电抗器）非电量保护包括气体继电器、压力释放装置、变压器顶层油温和绕组温度测量装置、油位及油压异常测量装置、冷却器全停等保护。

3.2 非电量保护装置指与微机型变压器保护同屏配置的装置，可将开关场送来的各种变压器非电量保护继电器接点重动后实现延时、发信和跳闸等功能。
