1-1 实际电路器件与理想电路元件之间的联系和差异是什么？答：〔1〕联系：理想电路元件是对实际电路器件进行理想化处理、忽略次要性质、只表征其主要电磁性质的所得出的模型。
〔2〕差异：理想电路元件是一种模型，不是一个实际存在的东西；一种理想电路元件可作为多种实际电路器件的模型，如电炉、白炽灯的模型都是“电阻”。
1-2 〔1〕电流和电压的实际方向是怎样规定的？〔2〕有了实际方向这个概念，为什么还要引入电流和电压的参考方向的概念？〔3〕参考方向的意思是什么？〔4〕对于任何一个具体电路，是否可以任意指定电流和电压的参考方向？答：〔1〕电流的实际方向就是正电荷移动的方向；电压的实际方向〔极性〕就是电位降低的方向。
〔2〕对于一个复杂电路，电流、电压的实际方向事先难以确定，而交流电路中电流、电压的实际方向随时间变化，这两种情况下都无法准确标识电流、电压的实际方向，因此需要引入参考方向的概念。
〔3〕电流〔或电压〕参考方向是人为任意假定的。
按电流〔或电压〕参考方向列有关方程，可解出电流〔或电压〕结果。
假设电流〔或电压〕结果数值为正，则说明电流〔或电压〕的实际方向与参考方向相同；假设电流〔或电压〕结果数值为负，则说明电流〔或电压〕的实际方向与参考方向相反。
〔4〕可以任意指定电流和电压的参考方向。
1-3 〔1〕功率的定义是什么？〔2〕元件在什么情况下是吸收功率的？在什么情况下是发出功率的？〔3〕元件实际是吸收功率还是发出功率与电流和电压的参考方向有何关系？答：〔1〕功率定义为单位时间内消耗〔或产生〕的能量，即()dWp t dt=由此可推得，某二端电路的功率为该二端电路电压、电流的乘积，即()()()p t u t i t =〔2〕某二端电路的实际是吸收功率还是发出功率，需根据电压、电流的参考方向以及由()()()p t u t i t =所得结果的正负来综合判断，见下表〔3〕元件实际是吸收功率还是发出功率与电流和电压的参考方向无关。
1.试画出超外差式接收机方框图，并简要说明各部分的功能。
答：从天线收到的微弱高频信号经高频小信号放大器放大，然后送至混频器与本地振荡器所产生的等幅振荡电压相混合，得到中频电压。
中频电压经中频放大器放大后送入检波器，解调出低频信号。
最后再经低频放大器放大后送扬声器，转变为声音信号。
2.高频功率放大器欠压、临界、过压状态是如何区分的？当Vcc（集电极电源电压），Vbb（基极电源电压），Vbm（输入电压振幅）和负载电阻R L只变化其中一个时，放大器的工作状态将如何变化？答：当高频谐振功率放大器的集电极电流都在临界线的右方时，称为欠压工作状态；当集电极电流的最大值正好落在临界线上时，称为临界工作状态；当集电极电流的最大值穿过了临界线到达左方饱和区时，称为过压工作状态；随着谐振电阻R L的增大，高频谐振功率放大器的工作状态由欠压到临界再到过压。
随着V cc的增大，高频谐振功率放大器的工作状态由过压到临界再到欠压。
随着V bb增大，高频谐振功率放大器的工作状态由欠压到临界再到过压。
随着V bm增大，高频谐振功率放大器的工作状态由欠压到临界再到过压。
3.为什么基极调幅电路必须工作于欠压状态？答：基极调幅是利用调制信号电压来改变高频功率放大器的基极偏压，以实现调幅的（3分）。
在欠压状态下，集电极电流的基波分量随基极电压成正比变化。
因此，集电极回路的输出高频电压的振幅将随调制信号的波形而变化，得到调幅波。
地振荡器所产生的等幅振荡电压相混合，得到中频电压。
中频电压经中频放大器放大后送入检波器，解调出低频信号。
最后再经低频放大器放大后送扬声器，转变为声音信号。
4. 无线电通信为什么要进行调制？常用的模拟调制方式有哪些？答： 1） 信号不调制进行发射天线太长，无法架设。
2） 信号不调制进行传播会相互干扰，无法接收。
常用的模拟调制方式有调幅、调频及调相5. 谐振功率放大器效率高的原因是什么？其输出波形不失真的原因是什么？答：谐振功放效率高是因为它的工作频率很高 ,高频谐振功放实质是将直流功率转变为高频功率,为了输出功率足够大,常选在丙类状态下工作,而丙类状态的转换率大于甲,乙类,所以其效率高。
电路分析试题（Ⅰ）二. 填空（每题1分，共10分）1．KVL体现了电路中守恒的法则。
2．电路中，某元件开路，则流过它的电流必为。
3．若电路的支路数为b，节点数为n，则独立的KCL方程数为。
4．在线性电路叠加定理分析中，不作用的独立电压源应将其。
5．若一阶电路电容电压的完全响应为uc(t)= 8 - 3eV,则电容电压的零输入响应为。
7．若一个正弦电压的瞬时表达式为10cos(100πt+45°)V,则它的周期T 为。
8．正弦电压u(t)=220cos(10t+45°)V, u(t)=220sin(10t+120°)V,则相位差φ＝。
9．若电感L＝2H的电流i =2 cos(10t+30°)A (设u ,为关联参考方向)，则它的电压u为。
三．求下图单口网络的诺顿等效电路，并画等效电路图。
(15分)a b四．用结点分析法，求各结点电位和电压源功率。
(15分)1 2五．一阶电路如图，t = 0开关断开，断开前电路为稳态，求t ≥ 0电感电流(t) ,并画出波形。
(15分)电路分析试题（Ⅱ）二. 填空（每题1分，共10分）1．电路的两类约束是。
2．一只100Ω，1w的电阻器，使用时电阻上的电压不得超过 V。
3．含U和I两直流电源的线性非时变电阻电路，若I单独作用时，R 上的电流为I′，当U单独作用时，R上的电流为I"，（I′与I"参考方向相同），则当U和I共同作用时，R上的功率应为。
4．若电阻上电压u与电流i为非关联参考方向，则电导G的表达式为。
5．实际电压源与理想电压源的区别在于实际电压源的内阻。
6．电感元件能存储能。
9．正弦稳态电路中, 某电感两端电压有效值为20V，流过电流有效值为2A，正弦量周期T =πS , 则电感的电感量L＝。
10．正弦稳态L，C串联电路中, 电容电压有效值为8V , 电感电压有效值为12V , 则总电压有效值为。
11．正弦稳态电路中, 一个无源单口网络的功率因数为0. 5 , 端口电压u(t) ＝10cos (100t +ψu) V，端口电流(t) = 3 cos(100t - 10°)A (u,i为关联参考方向),则电压的初相ψu为。
一．简答题：1. 图示电路，已知U S1=12V ，US 2=3V ，R 1=3Ω，R 2=9Ω，R 3=10Ω，求U ab 。
（5分）Uab=12V2. 已知：U1=12V ， U3=16V ， R1=2Ω， R2=4Ω，R3=4Ω， R4=4Ω， R5=5Ω， IS=3A求I=？（5分）解：I= – 0.2A3. 图示电路，若2V 电压源发出的功率为1W ，求电阻R 的值和1V 电压源发出的功率（5分）解：R=2Ω，P=0.5W 。
4. 利用叠加定理求图示电路的电压U 。
（5分）解：U=6V 。
1V＋－ ＋U －5. 图2所示电路，已知A t t i V t t u s )60cos(24)(,)cos(2100)(︒-==ωω，求电压源发出的平均功率。
（5分）P=400W二．综合计算题：解：2、用节点法求图示电路中的u （15分）解：u=-3V 。
1．用网孔法求解 i 1， i 2 ， i 3 （15分）3．电路如图所示，开关在t =0时闭合，闭合前电路已处于稳态，已知U 1=6 V ，U 2=10V ，R 1=3k Ω，R 2=6k Ω，R 3=2k Ω，C =1μF ，求开关闭合后的i 2（t ）（15分）11223312303565350323535350l l l l l i A i i A i i A i i i A=-===-==+=-解：解：U=16V4．用等效电源定理（戴维南、诺顿定理）求电压U （15分）5．求电路各支路的复功率。
（15分）o o 236(37.1)1001882j 1424 VA S =∠-⨯∠=-发2*2*111236()768j 1920 VA 10j 25S U Y ===++吸2*22 1113j3345 VAS U Y ==-吸310271(),062ti t e A t --=-≥一．简算题：1、图示电路，已知U1=5V，U3=3V，I=2A，求U2、I2、R1、R2和U S（5分）解：I2=U3／2=3／2=1.5AU2= U1－U3=5－3=2VR2=U2／I2 =2／1.5=1.33ΩI1=I－I2=2－1.5=0.5AR1=U1／I1 =5／0.5=10ΩU S= U＋U1=2×3＋5=11V2、利用等效变换概念求下列电路中电流I。
模拟试题一一、选择填空(每空1分，共20分)1．纯净的半导体叫（）。
掺入3价杂质元素形成的半导体叫（），它主要靠导电（）。
A．空穴B．本征半导体C．P型半导体D．自由电子2．PN结正偏时，多子的（）运动较强，PN结变薄，结电阻较（）。
A．扩散B．漂移C．小D．大3．三极管有（）和（）两种载流子参与导电，故称作（）极型晶体管；而场效应管称作（）极型晶体管。
A．双极B．空穴C．单极D．自由电子4．负反馈放大电路的含义是（）。
A．输出与输入之间有信号通路B．电路中存在反向传输的信号通路C．除放大电路之外还有信号通路D．电路中存在使输入信号削弱的反向传输信号5．一个放大电路的对数频率特性的水平部分为40dB，当信号频率恰好是上限频率时，实际电压增益为（）。
A．43dB B．40dB C．37dB D．3dB6．通常在下面基本组态放大电路中，输入电阻最大的是（）；输出电阻最小的是（）；高频特性最好的电路是（）。
A．共射电路B．共集电路C．共基电路D．共源电路7．集成放大电路采用直接耦合方式的原因是（）。
A．便于设计B．放大交流信号C．不易制作大容量电容8．功率放大电路互补输出级采用共集形式是为了使（）。
A．电压放大倍数大B．不失真输出电压大C．带负载能力强9．欲得到电流－电压转换电路，应在放大电路中引入（）；欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入（）。
A．电压串联负反馈B．电压并联负反馈C．电流串联负反馈D．电流并联负反馈10．为了避免50Hz电网电压的干扰进入放大器，应选用（）滤波电路。
A．带阻B．带通C．低通D．有源11．直流稳压电源的基本组成有变压器、整流、（）、稳压。
A．比较B．滤波C．调整二、判断正误(每题2分，共10分)1．因为N型半导体的多子是自由电子，所以它带负电。
（）2．电路只要满足，就一定会产生正弦波振荡。
（）3．放大电路必须加上合适的直流电源才能正常工作。
（）4．若放大电路的放大倍数为负，则引入的反馈一定是负反馈。
大学电路参考答案大学电路参考答案电路是电子学的基础，也是电子工程师必须掌握的重要知识。
大学电路课程的学习离不开参考答案的帮助，它们可以为学生提供正确的解题思路和方法。
本文将为大学电路课程中常见的几个问题提供一些参考答案，希望能够帮助大家更好地理解电路原理和解题技巧。
一、电路基础知识1. 电流和电压的关系：根据欧姆定律，电流与电压成正比，即I = U/R，其中I为电流，U为电压，R为电阻。
这个公式可以帮助我们计算电路中的电流大小。
2. 串联和并联电路：串联电路是指电路中的元件依次连接在一起，电流从一个元件流过后再流向下一个元件。
并联电路是指电路中的元件同时连接在一起，电流在不同的元件中分流。
串联电路中的总电阻等于各个电阻之和，而并联电路中的总电阻等于各个电阻的倒数之和。
3. 电压分压和电流分流：电压分压是指在串联电路中，根据电阻的比例关系，电压在不同的电阻上分配。
电流分流是指在并联电路中，根据电阻的比例关系，电流在不同的电阻中分流。
二、电路分析方法1. 基尔霍夫定律：基尔霍夫定律是电路分析中常用的方法之一。
它分为基尔霍夫第一定律和基尔霍夫第二定律。
基尔霍夫第一定律是指在任意一个节点上，进入节点的电流等于离开节点的电流之和。
基尔霍夫第二定律是指在一个闭合回路中，电压源的代数和等于电阻元件的电压代数和。
2. 罗尔定律：罗尔定律是电路分析中另一个常用的方法。
它指出在电路中的任意两点之间，当电流为零时，这两点之间的电压也为零。
利用罗尔定律可以简化电路分析的过程，减少计算量。
三、电路元件的特性1. 电阻的特性：电阻是电路中最基本的元件之一。
它的特性可以通过电阻的阻值来描述，阻值越大，电阻对电流的阻碍能力就越强。
2. 电容的特性：电容是电路中的存储元件，它可以存储电荷。
电容的特性可以通过电容的电容值来描述，电容值越大，电容存储电荷的能力就越强。
3. 电感的特性：电感是电路中的储能元件，它可以储存磁场能量。
电感的特性可以通过电感的电感值来描述，电感值越大，电感储存磁场能量的能力就越强。

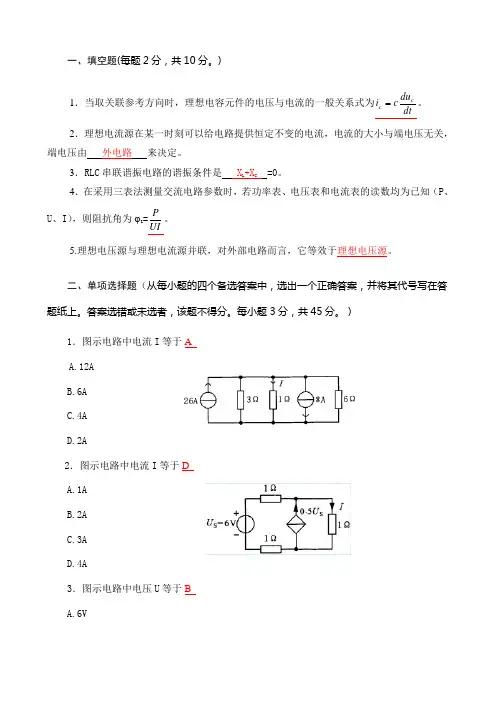

一、填空题(每题2分，共10分。
)1．当取关联参考方向时，理想电容元件的电压与电流的一般关系式为dtdu ci cc 。
2．理想电流源在某一时刻可以给电路提供恒定不变的电流，电流的大小与端电压无关，端电压由 外电路 来决定。
3．RLC 串联谐振电路的谐振条件是 X L +X C =0。
4．在采用三表法测量交流电路参数时，若功率表、电压表和电流表的读数均为已知（P 、U 、I ），则阻抗角为φZ =UIP。
5.理想电压源与理想电流源并联，对外部电路而言，它等效于理想电压源。
二、单项选择题（从每小题的四个备选答案中，选出一个正确答案，并将其代号写在答题纸上。
答案选错或未选者，该题不得分。
每小题3分，共45分。
）1．图示电路中电流I 等于A A.12AB.6AC.4AD.2A2．图示电路中电流I 等于DA.1AB.2AC.3AD.4A3．图示电路中电压U 等于B A.6VB.－6VC.3VD.－3V4．图示电路中2Ω电阻的吸收功率P等于B A. 4WB. 8WC. 0WD. 2W5．图示电路中受控源的发出功率P等于AA.－12WB. 12WC.－14WD. 14W6．图示单口网络等效电阻等于CA. 4ΩB. 8ΩC.－4ΩD.－8Ω7．图示单口网络的电压电流关系为AA. u=4i + 4B. u=－4i－8C. u=8i+8D. u=－8i－88．图示电路中电压U等于CA. 2．5VB. 5VC. 7．5VD. 10V9．图示电路中负载电阻RL获得的最大功率为DA. －2WB. 4WC. －4WD. 2W10．图示电路在开关闭合后电流i的时间常数等于CA.（1/3）sB.（1/7）sC. 3sD. 7s11．图示电路的时间常数等于DA. 3sB. 6sC. 9sD. 4s12．图示电路的uS (t) = 2cos t V，则电感电流iL(t)的初相等于DA. 26.6°B.－26.6°C. 63.4°D.－63.4°13．图示串联谐振电路的品质因数Q等于BA. 1B. 10C. 100D. 20014．图示电路中u(t) = 2 sin t V，则单口网络相量模型的等效阻抗等于BSA.（1－j1）ΩB.（1＋j1）ΩC.（1－j2）ΩD.（1＋j2）Ω15．图示各电路对不同频率的正弦输入信号u1呈现低通滤波或高通滤波特性，请判断具有低通滤波特性的电路是 CA.（a）和（b）B.（a）和（c）C.（b）和（c）D.（a）和（b）和（c）三、问答题(回答要点，并简明扼要作解释。

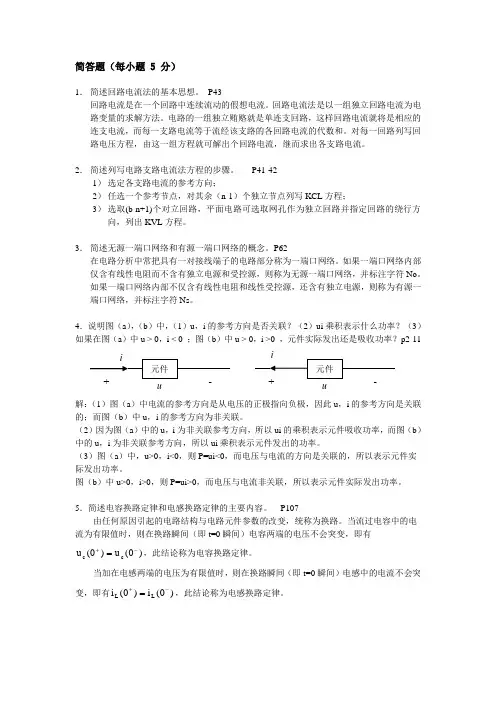

简答题（每小题 5 分）1． 简述回路电流法的基本思想。
P43回路电流是在一个回路中连续流动的假想电流。
回路电流法是以一组独立回路电流为电路变量的求解方法。
电路的一组独立贿赂就是单连支回路，这样回路电流就将是相应的连支电流，而每一支路电流等于流经该支路的各回路电流的代数和。
对每一回路列写回路电压方程，由这一组方程就可解出个回路电流，继而求出各支路电流。
2． 简述列写电路支路电流法方程的步骤。
P41-421） 选定各支路电流的参考方向；2） 任选一个参考节点，对其余（n-1）个独立节点列写KCL 方程；3） 选取(b-n+1)个对立回路，平面电路可选取网孔作为独立回路并指定回路的绕行方向，列出KVL 方程。
3． 简述无源一端口网络和有源一端口网络的概念。
P62在电路分析中常把具有一对接线端子的电路部分称为一端口网络。
如果一端口网络内部仅含有线性电阻而不含有独立电源和受控源，则称为无源一端口网络，并标注字符No 。
如果一端口网络内部不仅含有线性电阻和线性受控源，还含有独立电源，则称为有源一端口网络，并标注字符Ns 。
4．说明图（a ），（b ）中，（1）u ，i 的参考方向是否关联？（2）ui 乘积表示什么功率？（3）如果在图（a ）中u > 0，i < 0 ；图（b ）中u > 0，i >0 ，元件实际发出还是吸收功率？p2-11解：（1）图（a ）中电流的参考方向是从电压的正极指向负极，因此u ，i 的参考方向是关联的；而图（b ）中u ，i 的参考方向为非关联。
（2）因为图（a ）中的u ，i 为非关联参考方向，所以ui 的乘积表示元件吸收功率，而图（b ）中的u ，i 为非关联参考方向，所以ui 乘积表示元件发出的功率。
（3）图（a ）中，u>0，i<0，则P=ui<0，而电压与电流的方向是关联的，所以表示元件实际发出功率。
图（b ）中u>0，i>0，则P=ui>0，而电压与电流非关联，所以表示元件实际发出功率。
武汉理工大学《电路分析(上)》课后简答题1-1实际电路器件与理想电路元件之间的联系和差别是什么？答：（1）联系：理想电路元件是对实际电路器件进行理想化处理、忽略次要性质、只表征其主要电磁性质的所得出的模型。
（2）差别：理想电路元件是一种模型，不是一个实际存在的东西；一种理想电路元件可作为多种实际电路器件的模型，如电炉、白炽灯的模型都是“电阻”。
1-2（1）电流和电压的实际方向是怎样规定的？（2）有了实际方向这个概念，为什么还要引入电流和电压的参考方向的概念？（3）参考方向的意思是什么？（4）对于任何一个具体电路，是否可以任意指定电流和电压的参考方向？答：（1）电流的实际方向就是正电荷移动的方向；电压的实际方向（极性）就是电位降低的方向。
（2）对于一个复杂电路，电流、电压的实际方向事先难以确定，而交流电路中电流、电压的实际方向随时间变化，这两种情况下都无法准确标识电流、电压的实际方向，因此需要引入参考方向的概念。
（3）电流（或电压）参考方向是人为任意假定的。
按电流（或电压）参考方向列有关方程，可解出电流（或电压）结果。
若电流（或电压）结果数值为正，则说明电流（或电压）的实际方向与参考方向相同；若电流（或电压）结果数值为负，则说明电流（或电压）的实际方向与参考方向相反。
（4）可以任意指定电流和电压的参考方向。
1-3（1）功率的定义是什么？（2）元件在什么情况下是吸收功率的？在什么情况下是发出功率的？（3）元件实际是吸收功率还是发出功率与电流和电压的参考方向有何关系？答：（1）功率定义为单位时间内消耗（或产生）的能量，即()dWp tdt由此可推得，某二端电路的功率为该二端电路电压、电流的乘积，即()()()p t u t i t=（2）某二端电路的实际是吸收功率还是发出功率，需根据电压、电流的参考方向以及由()()()p t u t i t=所得结果的正负来综合判断，见下表电压、电流参考方向功率计算值（电压与电流的乘积）正负实际吸收功率或发出功率关联参考方向正实际吸收功率负实际发出功率关联参考方向正实际发出功率负实际吸收功率（3）元件实际是吸收功率还是发出功率与电流和电压的参考方向无关。
1-4电压源与电流源各有什么特点？答：（理想）电压源特点：（1）理想电压源两端的电压保持定值或一定的时间函数；（2）理想电压源两端的电压与流过它的电流i 无关；（3）流经理想电压源的电流由自身电压和外接电路两者共同决定。
（理想）电流源特点：（1）理想电流源输出的电流保持定值或一定的时间函数；（2）理想电流源输出的电流与与其两端的电压u 无关；（3）理想电流源两端的电压由自身输出的电流和外接电路两者共同决定。
1-5（1）受控源能否作为电路的激励？（2）如果电路中无独立电源，电路中还会有电流、电压响应吗？答：（1）受控源不能作为电路的激励。
（2）无。
1-6应用基尔霍夫电流定律列写某节点电流方程时，与该节点相连的各支路上的元件性质对方程有何影响？答：无影响。
1-7应用基尔霍夫电压定律列写某回路电压方程时，构成该回路的各支路上的元件性质对方程有何影响？答：无影响。
注：KCL、KVL与电路元件的性质无关。
1-8基尔霍夫电流定律是描述电路中与节点相连的各支路电流间相互关系的定律，应用此定律可写出节点电流方程。
对于一个具有n个节点的电路，可写出多少个独立的节点电流方程？答：1n 个1-9基尔霍夫电压定律是描述电路中与回路相关的各支路电压间相互关系的定律，应用此定律可写出回路电压方程。
对于一个具有n个节点、b条支路的电路，可写出多少个独立的回路电压方程？答：1-+个b n2-1 （1）什么是单口网络？（2）单口网络的外特性表示什么意义？（2）如何求出外特性？答：（1）单口网络即二端网络，其对外只有两个联接端子。
（2）单口网络的外特性表示该网络端口电压、电流之间的关系。
（3）假定在端口加一电压，求与之对应的端口电流，即得端口电压与电流关系（端口外特性）。
假定加端口电流，求与之对应的端口电压，也一样。
2-2 单口网络的外特性与外电路有关吗？答：无关。
2-3 （1）等效变换的概念是什么？（2）等效变换的概念是根据什么引出来的？答：（1）若两个单口网络的端口伏安特性相同，则对外电路而言，这两个单口网络相互等效。
（2）等效变换的概念是根据对外电路的作用或影响完全相同相同这一点引出来的。
如果两个单口网络的端口伏安特性相同，则意味着这两个网络对外电路的作用或影响是完全相同的，在求外电路的电压、电流以及功率时，这两个单口网络可相互替换，以达到分析或计算简化的目的。
2-4 两个单口网络N1和N2的伏安特性处处重合，这时两个单口网络N1和N2是否等效？答：是等效的。
？？2-5 两个单口网络N1和N2各接100Ω负载时，流经负载的电流以及负载两端电压均相等，两个网络N1 和N2是否等效？答：不一定等效。
不等效情况举例，N1是100V 电压源，N2是1A电流源，二者分别接100Ω电阻时，两种情况下电阻的电压、电流均为100V、1A，是相同的；若N1和N2分别接50Ω电阻，这时电阻上的电压、电流就不同了，因此，N1和N2不等效。
2-6 一个含有受控源及电阻的单口网络，总可以等效化简为一个什么元件？答：电阻2-7 当无源单口网络内含有受控源时，必须用外施电源法求输入电阻，这时电路中受控源的控制支路应如何考虑？答：？？？？（注：不知所指）2-8 利用等效变换计算出外电路的电流、电压后，如何计算被变换的这一部分电路的电流、电压？答：将外电路等效（如何等效？学生要心中有数），同时将被变换部分恢复成原样，由此计算被变换的这一部分电路的电流、电压。
3-1 （1）什么是独立节点？（2）如何确定独立节点？答：（1）对任何节点都能列写KCL方程，只有独立的KCL方程才对求解结果有用。
若电路有n个节点，则与之对应的就可列出n个KCL方程，但其中只有1n-个KCL方程是相互独立的，与这1n-个KCL方程对应的节点称为独立节点。
（2）若电路有n个节点，从中任选1n-都是独立节点。
注：孤立地谈某个节点是否是独立节点是没意义的，独立节点具有相对性和任意性，学者须过细领会。
3-2 （1）什么是独立回路？（2）如何确定独立回路？答：（1）对任意回路都能列写KVL方程，只有独立的KVL方程才对求解结果有用。
对具体电路，能列出的独立KVL方程数通常远少于电路的回路数，与这些独立KVL方程对应的回路称为独立回路。
（2）若电路有n个节点和b条支路，则其独立KVL方程数目是固定的，为1=-+个。
要确l b n定独立回路，问题较复杂，须借助网络拓扑的相关知识，选择单连支回路即为独立回路。
对于平面电路，确定独立回路问题变得比较简单，网孔即为独立回路。
注：与独立节点概念一样，孤立地谈某个回路是否是独立回路是没意义的，独立回路也具有相对性和任意性，学者须过细领会。
3-3 （1）网孔电流的概念是怎样引出来的？（2）为什么说网孔电流是一组独立、完备的电流变量？3-4 （1）列写网孔电流方程的依据是什么？（2）网孔电流方程的实质又是什么？3-5 （2）回路电流的概念是怎样引出来的？（3）为什么说回路电流是一组独立、完备的电流变量？3-6 （1）回路电流方程中各项的物理含义是什么？（2）为什么说自阻总是正的，而互阻可能为正也可能为负或零？3-7 节点电压的概念是怎样引出来的？为什么说节点电压是一组独立、完备的电压变量？3-8 列写节点电压方程的依据是什么？节点电压方程的实质又是什么？3-9 节点电压方程中各项的物理含义是什么？为什么说自导总是正的，而互导总是负的？3-10 如果电路中出现受控电压源、单一电流源支路或单一受控电流源支路，应该如何列写回路电流方程？（1）有受控电压源情形先将受控电压源视为普通电压源列写回路电流方程，此时方程中会多出一个变量，即受控电压源的控制量，再增补一个方程，将受控电压源的控制量用回路电流表示出来。
（参见例3-3）。
（2）有单一电流源支路情形设该单一电流源的端电压为u，将其视为电压为ku的电压源来列写回路电流方程，这相当于增k补了一个变量u，于是必须增补一个方程，由k该单一电流源的电流与回路电流之间的关系即可得增补方程。
（参见例3-4处理方法一）（3）有单一受控电流源支路情形先将单一受控电流源视为普通电流源，按“有单一电流源支路情形”列写回路电流方程，此时增补了一个变量u，由该单一受控电流源的电k流与回路电流之间的关系可得一个增补方程，但增补方程中又出现新变量，即受控电流源控制量，再根据受控电流源控制量与回路电流之间的关系增补一个方程即可。
（1）选独立回路时，可避开单一电流源（受控或非受控）支路，此时按普通方法列写回路电流方程即可。
（参见例3-4处理方法二）（2）选独立回路时，可让单一电流源（受控或非受控）支路只流过一个回路电流，此时会简化回路电流方程。
（参见例3-5）3-11 如果电路中出现受控电流源、单一电压源支路或单一受控电压源支路，应该如何列写节点电压方程？答：（1）有受控电流源情形先将受控电流源视为普通电流源列写回路电流方程，此时方程中会多出一个变量，即受控电流源的控制量，再增补一个方程，将受控电流源的控制量用节点电压表示出来。
（参见例3-7）。
（2）有单一电压源支路情形两种方法：方法一：设该单一电压源的电流为i，将其视为k电流为i的电流源来列写节点电压方程，这相k当于增补了一个变量i，于是必须增补一个方k程，由该单一电压源的电压与节点电压之间的关系即可得增补方程。
（参见例3-8处理方法1）方法二：选单一电压源负端为参考节点，则单一电压源正端节点电压即为此电压源电压，可省去一个节点方程；（参见例3-8处理方法2）（3）有单一受控电压源支路情形先将单一受控电压源视为普通电压源，按“有单一电压源支路情形”列写节点电压方程（上面两种方法），再根据受控电压源控制量与节点电压之间的关系增补一个方程即可。
（参见例3-9）4-1 （1）对含受控源的线性电阻电路，在应用叠加定理求解时，受控源应进行什么处理？（2）受控源能否像独立电源一样分别单独作用计算其分响应？答：（1）对含受控源的线性电阻电路应用叠加原理求解时，需用分电路求分响应，在各分电路中都要保留受控源。
（参见例4-2）（2）否。
4-2 “替代”与第二章的“等效变换”都能简化电路分析，但它们是两个不同的概念，“替代”与“等效变换”的区别是什么？答：“替代”是针对特定外电路而言的，当某单口网络接特定外电路，在已知单口网络端口电压u或端口电流k i时，可将此单口网络替k代为电压源u或电流源k i，替代后，该特定外k电路中所有电压、电流不变。
替代的电压源uk或电流源i与原单口网络不见得等效，因为外k电路改变后，单口网络端口电压或端口电流可能就不是u或k i了，此时还用电压源k u或电流源ki去替代就错了。
