H3C交换机配置管理vlan命令

H3C交换机配置命令1. 简介本文档将介绍H3C交换机常用的配置命令，包括基本配置、端口配置、VLAN 配置、静态路由配置等内容。

2. 基本配置命令2.1. 登录交换机在浏览器中输入交换机的管理界面IP地址，打开Web界面，输入用户名和密码进行登录。

2.2. 设置主机名[h3c]sysname Switch2.3. 配置管理员密码[Switch]super password level 3 simple 1234563. 端口配置命令3.1. 配置端口速率和双工模式[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet1/0/1]speed-duplex 1000-full3.2. 配置端口描述[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet1/0/1]description This is a test port.3.3. 配置端口VLAN成员关系[Switch]vlan 10[Switch-vlan10]port GigabitEthernet 1/0/1 untagged4. VLAN配置命令4.1. 创建VLAN[Switch]vlan 10[Switch-vlan10]name Sales4.2. 配置端口VLAN成员关系[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet 1/0/1]port link-type access[Switch-GigabitEthernet 1/0/1]port default vlan 104.3. 配置端口TRUNK属性[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet 1/0/1]port link-type trunk[Switch-GigabitEthernet 1/0/1]port trunk allow-pass vlan 10 to 205. 静态路由配置命令5.1. 配置静态路由[Switch]ip route-static 0.0.0.0 0.0.0.0 192.168.1.15.2. 配置静态路由的下一跳接口[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet 1/0/1]ip address 192.168.1.2 255.255.255.06. 总结以上是H3C交换机常用的配置命令的简要介绍，包括基本配置、端口配置、VLAN配置和静态路由配置等内容。

H3C 交换机配置命令大全1、 system-view 进入系统视图模式2、 sysname 为设备命名3、 display current-configuration 当前配置情况4、 language-mode Chinese|English 中英文切换5、 interface Ethernet 1/0/1 进入以太网端口视图6、 port link-type Access|Trunk|Hybrid 设置端口访问模式7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 vlan 10 创建 VLAN 10 并进入 VLAN 10 的视图模式13、 port trunk permit vlan all H3C 路由器1、 system-view 进入系统视图模式2、 sysname R1 为设备命名为 R13、 display ip routing-table 显示当前路由表4、 language-mode Chinese|English 中英文切换5、 interface Ethernet 0/0 进入以太网端口视图6、 ip address 192.168.1.1 255.255.255.0 配置 IP 地址和子网掩码7、 undo shutdown 打开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出当前视图模式10、 ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 置静态路由11、 ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router11、 port access vlan 10 12、 port E1/0/2 to E1/0/5 在端口模式下将当前端口加入到 vlan 10 中在 VLAN 模式下将指定端口加入到当前 vlan允许所有的 vlan 通过配配置默认的路1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

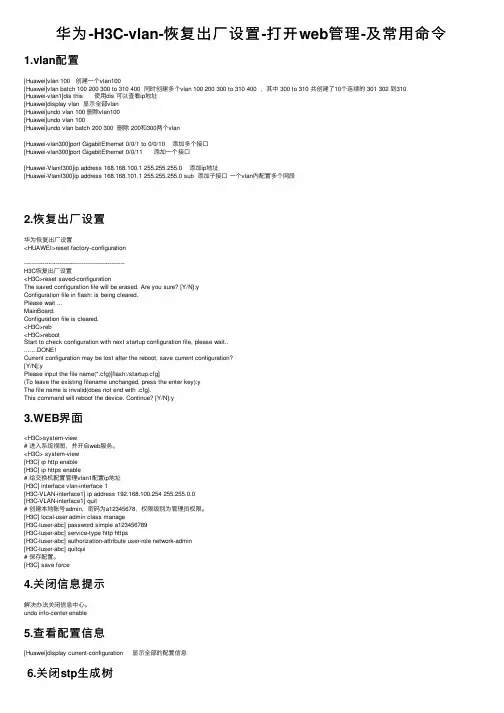

华为-H3C-vlan-恢复出⼚设置-打开web管理-及常⽤命令1.vlan配置[Huawei]vlan 100 创建⼀个vlan100[Huawei]vlan batch 100 200 300 to 310 400 同时创建多个vlan 100 200 300 to 310 400 ，其中 300 to 310 共创建了10个连续的 301 302 到310 [Huawei-vlan1]dis this 使⽤dis 可以查看ip地址[Huawei]display vlan 显⽰全部vlan[Huawei]undo vlan 100 删除vlan100[Huawei]undo vlan 100[Huawei]undo vlan batch 200 300 删除 200和300两个vlan[Huawei-vlan300]port GigabitEthernet 0/0/1 to 0/0/10 添加多个接⼝[Huawei-vlan300]port GigabitEthernet 0/0/11 添加⼀个接⼝[Huawei-Vlanif300]ip address 168.168.100.1 255.255.255.0 添加ip地址[Huawei-Vlanif300]ip address 168.168.101.1 255.255.255.0 sub 添加⼦接⼝⼀个vlan内配置多个⽹段2.恢复出⼚设置华为恢复出⼚设置<HUAWEI>reset factory-configuration------------------------------------------------------H3C恢复出⼚设置<H3C>reset saved-configurationThe saved configuration file will be erased. Are you sure? [Y/N]:yConfiguration file in flash: is being cleared.Please wait ...MainBoard:Configuration file is cleared.<H3C>reb<H3C>rebootStart to check configuration with next startup configuration file, please wait.........DONE!Current configuration may be lost after the reboot, save current configuration?[Y/N]:yPlease input the file name(*.cfg)[flash:/startup.cfg](To leave the existing filename unchanged, press the enter key):yThe file name is invalid(does not end with .cfg).This command will reboot the device. Continue? [Y/N]:y3.WEB界⾯<H3C>system-view# 进⼊系统视图，并开启web服务。

H3C S5500 V2 series基本配置一、配置交换的web界面<h3c>sys(进入系统模式）[h3c]int vlan 1(进入虚接口VLAN 1）[h3c-int-vlan 1]undo ip address(清除原地址）[h3c-int-vlan 1]ip add 2.10.3.1 255.255.255.0(配置web界面ip地址）[h3c-int-vlan 1]quit（返回上一级）[h3c]ip http enable(启用web服务）[h3c]local-user admin(设置本地用户名、此处用户名admin）[h3c-admin]password simple admin(设置本地密码、此处密码admin）[h3c-admin]service-type telnet level 3(设置服务等级为3级）[h3c-admin]quit（返回上一级）[h3c]loal-user admin[h3c-admin]service-type terminal telnet http https(安全防护措施、认证方式）[h3c-admin]quit（返回上一级）注：以上配置完成后接入服务器用IE访问IP地址2.10.3.1访问二、交换机划分vlan<h3c>sys（进入系统模式）[h3c]vlan 2(划分vlan 2）[h3c-vlan 2]quit（返回上一级）[h3c]vlan 3(划分vlan 3）[h3c-vlan 3]quit（返回上一级）[h3c]vlan 2（进入vlan 2）[h3c-vlan 2]port g/0/1 to g1/0/12(对vlan 2进行端口划分-此处vlan 2划分到1-12端口）[h3c-vlan 2]quit（返回上一级）[h3c]vlan 3（进入vlan 3）[h3c-vlan 3]port g/0/13 to g1/0/24(对vlan 3进行端口划分-此处vlan3划分到13-24端口）注：以上配置是根据现场要求24口交换机划分两个vlan平分所有端口三、交换机VLAN IP 互通[h3c]int vlan 2[h3c-vlan-interface 2]ip add 192.168.2.1 255.255.255.0[h3c-vlan-interface 2]quit[h3c]int vlan 3[h3c-vlan-interface 3]ip add 192.168.3.1 255.255.255.0[h3c-vlan-interface 3]quit注：以上配置完成后能通过vlan 2 的端口与vlan 3 的端口互通。

h3c交换机vlan配置命令
在交换机技术中,VLAN的配置是一个重要环节。

以下小编将介绍h3c交换机vlan配置命令，不会的小主们赶紧上车!
h3c交换机vlan配置命令
工具/原料
H3C交换机
方法/步骤
首先电脑上远程telnet交换机，在命令行下输入&quot;telnet 192.168.10.1&quot;,这里192.168.10.1是H3C交换机的远程管理地址，如图所示：
连接后，输入用户名和密码，进入到““，即用户视图模式，如图所示：
输入“sys&quot;，进入系统视图模式，如图所示：
在系统视图模式下，建立VLAN，输入”vlan 220“，并回车，如图所示：
输入”quit &quot;，返回到系统视图模式，然后输入“interface vlan-interface 220&quot;,进入VLAN接口，并配置VLAN接口的IP地址，输入”ip address 192.168.220.1 255.255.255.0&quot;,如图所示：。

华为、H3C、锐捷三家交换机配置命令详解一、华为交换机基础配置命令1<Quidway> //用户视图，也就是在Quidway模式下运行命令。

<Quidway>system-view //进入配置视图[Quidway] vlan 10 //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图[Quidway-vlan10] quit //回到配置视图[Quidway] vlan 100 //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图[Quidway-vlan100] quit //回到配置视图2[Quidway] interface GigabitEthernet2/0/1 (10G光口)[Quidway- GigabitEthernet2/0/1] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100 [Quidway- GigabitEthernet2/0/1] quit //回到配置视图[Quidway] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。

0代表1号口[Quidway- GigabitEthernet1/0/0] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 10 //将这个端口加入到vlan10中[Quidway- GigabitEthernet2/0/1] quit3<Quidway>system-view[Quidway]vlan 10[Quidway-vlan10]port GigabitEthernet 1/0/0 to 1/0/29 //将0到29号口加入到vlan10中[Quidway-vlan10]quit4[Quidway] interface Vlanif100 // 进入vlan100接口视图与vlan 100命令进入的地方不同[Quidway-Vlanif100] ip address 119.167.200.90 255.255.255.252 // 定义vlan100管理IP三层交换网关路由[Quidway-Vlanif100] quit //返回视图[Quidway] interface Vlanif10 // 进入vlan10接口视图与vlan 10命令进入的地方不同[Quidway-Vlanif10] ip address 119.167.206.129 255.255.255.128 // 定义vlan10管理IP三层交换网关路由[Quidway-Vlanif10] quit5[Quidway]ip route-static 0.0.0.0 0.0.0.0 119.167.200.89 //配置默认网关。

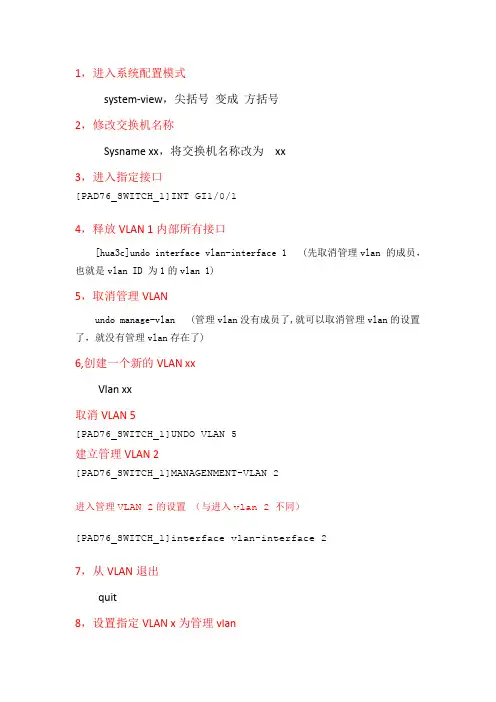

1，进入系统配置模式system-view，尖括号变成方括号2，修改交换机名称Sysname xx，将交换机名称改为xx3，进入指定接口[PAD76_SWITCH_1]INT GI1/0/14，释放VLAN 1内部所有接口[hua3c]undo interface vlan-interface 1 (先取消管理vlan 的成员，也就是vlan ID 为1的vlan 1)5，取消管理VLANundo manage-vlan (管理vlan没有成员了,就可以取消管理vlan的设置了，就没有管理vlan存在了)6,创建一个新的VLAN xxVlan xx取消VLAN 5[PAD76_SWITCH_1]UNDO VLAN 5建立管理VLAN 2[PAD76_SWITCH_1]MANAGENMENT-VLAN 2进入管理VLAN 2的设置（与进入vlan 2 不同）[PAD76_SWITCH_1]interface vlan-interface 27，从VLAN退出quit8，设置指定VLAN x为管理vlanmanagement-vlan x9，进入管理VLAN 4,设置管理IP,子网掩码[hua3c]interface vlan-interface 4 (这里是进入管理vlan 4的设置,跟进入vlan 4是不一样的)[hua3c-vlan-interface4]ip address 192.168.4.254 255.255.255.0 (输入设置的ip和子网掩码)[hua3c-vlan-interface4]quit为了使不同vlan的网络都能连接到交换机的管理ip,我们还要设置一下交换机的缺省路由,缺省情况下走vlan 4的网关192.168.4.110，设置缺省路由为 vlan 4的网关地址[hua3c]ip route-static 0.0.0.0 0.0.0.0 192.168.4.1设置Console口登录密码为了便于对设备的维护，有时需要修改登录用户名或密码，配置如下：[H3C] #user-interface aux //进入进入AUX用户界面视图[H3C-ui-aux0] authentication-mode password //设置通过Console口登录交换机的用户进行Password认证[H3C-ui-aux0] set authentication password simple 123456 //设置用户的认证口令为明文方式，口令为123456将指定端口划入指定VLAN,[PAD76_SWITCH_1]VLAN 30[PAD76_SWITCH_1-vlan30]PORT GI1/0/1[PAD76_SWITCH_1-vlan30]QUIT设置端口属性trunk,允许所有VLAN通过[PAD76_SWITCH_1]INT GI1/0/25[PAD76_SWITCH_1-GigabitEthernet1/0/25]PORT LINK-TYPE TRUNK[PAD76_SWITCH_1-GigabitEthernet1/0/25]PORT TRUNK PERMIT VLAN ALL Please wait........................................... Done.显示端口信息[PAD76_SWITCH_1]DISPLAY INT GI1/0/15显示VLAN信息[PAD76_SWITCH_1]DISPLAY VLAN 2下面说说vlan的设置！首先我给大家简单说一下我这台H3C的交换机的接口是怎么样的.。

H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port link-type Access|Trunk|Hybrid 设置端口访问模式7、undo shutdown 翻开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、vlan 10 创立VLAN 10并进入VLAN 10的视图模式11、port access vlan 10 在端口模式下将当前端口参加到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口参加到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、undo shutdown 翻开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、ip route-static .0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机去除配置:<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。
