H3C交换机基础知识配置命令

H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4 、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6 、port link-type Access|Trunk|Hybrid 设置端口访问模式7 、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10 、vlan 10 创建VLAN 10 并进入VLAN 10 的视图模式11 、port access vlan 10 在端口模式下将当前端口加入到vlan 10 中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan 中13、port trunk permit vlan all 允许所有的vlan 通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4 、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP 地址和子网掩码7 、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11 、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3 、language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

H3C华三交换机基本配置命令大全，弱电人用的到！本期我们一起来了解下H3C最详细的基础命令。

一、不知道密码，如何恢复出厂设置1、开机启动，Ctrl+B进入bootrom菜单，选择恢复出厂设置。

2、用com线连上电脑，用超级终端进入，然后重启电脑，看提示按ctrl+b进入bootrom模式，然后按照菜单提示删除flash中的.cfg文件，然后重启就可以了。

二、将Trunk端口添加到vlan中Trunk端口可以允许多个VLAN通过，也就是可以加入多个VLAN，所以Trunk 端口的VLAN加入不可能是一个一个地加，而是采取批量添加的方式进行。

但只能在以太网端口视图下进行配置，配置步骤如表7-11所示。

【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50～100 VLAN中。

1. <H3C> system-view2. System View: return to User View with Ctrl+Z.3. [H3C] interface Ethernet2/0/14. [H3C-Ethernet2/0/1] port trunk permit vlan 2 6 10 50 to 1005. Please wait...6. Done.表7-11 把Trunk端口添加到VLAN中的步骤s命令把该链路转换成Access链路，然后再使用本步命令转换成Trunk链路4port trunk permit vlan { vlan-id-list | all }例如：[sysname-GigabitEthernet1/0/1] port trunkpermit vlan 2 to 10将以上Trunk端口加入到一个或多个VLAN，以实现允许来自指定VLAN的数据包通过（也就是Cisco IOS中所说的VLAN修剪）二选一参数vlan-id-list = [ vlan-id1 [ to vlan-id2 ] ]&<1-10>用于指定Trunk端口允许加入的VLAN的范围，vlan-id取值范围为1～4094。

H3C交换机配置命令快速入门H3C是一家领先的网络设备制造商，在企业网络中广泛使用。

本文将介绍H3C交换机配置命令的快速入门，帮助您快速掌握常用的配置命令，以便于您更好地管理和维护您的企业网络。

进入配置模式首先，我们需要进入交换机的配置模式。

在命令行界面输入“system-view”即可进入配置模式。

设置交换机的主机名为了便于管理多台交换机，我们需要给每台交换机设置一个唯一的主机名。

在配置模式下输入“hostname [主机名]”即可设置主机名。

例如，设置主机名为“Switch1”，则输入命令“hostname Switch1”。

设置管理用户和密码为了保障交换机的安全性，我们需要设置管理用户和密码。

在配置模式下输入“local-user [用户名] password cipher [密码]”即可设置管理用户和密码。

例如，设置用户名为“admin”，密码为“123456”，则输入命令“local-user admin password cipher 123456”。

配置交换机IP地址在企业网络中，我们需要为交换机配置IP地址，以便于进行网络管理和维护。

在配置模式下输入“interface vlan [VLAN号]”进入VLAN配置界面，然后输入“ip address [IP 地址] [子网掩码]”配置IP地址。

例如，配置VLAN号为10，IP地址为192.168.1.1，子网掩码为255.255.255.0，则输入命令“interface vlan 10”和“ip address 192.168.1.1 255.255.255.0”。

配置交换机端口在企业网络中，我们需要配置交换机的端口以实现不同设备之间的通信。

在配置模式下输入“interface [端口号]”进入端口配置界面，然后输入“port link-type [链路类型]”配置链路类型。

例如，配置端口号为1/0/1，链路类型为access，则输入命令“interface 1/0/1”和“port link-type access”。

H3C交换机配置命令1. 简介本文档将介绍H3C交换机常用的配置命令，包括基本配置、端口配置、VLAN 配置、静态路由配置等内容。

2. 基本配置命令2.1. 登录交换机在浏览器中输入交换机的管理界面IP地址，打开Web界面，输入用户名和密码进行登录。

2.2. 设置主机名[h3c]sysname Switch2.3. 配置管理员密码[Switch]super password level 3 simple 1234563. 端口配置命令3.1. 配置端口速率和双工模式[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet1/0/1]speed-duplex 1000-full3.2. 配置端口描述[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet1/0/1]description This is a test port.3.3. 配置端口VLAN成员关系[Switch]vlan 10[Switch-vlan10]port GigabitEthernet 1/0/1 untagged4. VLAN配置命令4.1. 创建VLAN[Switch]vlan 10[Switch-vlan10]name Sales4.2. 配置端口VLAN成员关系[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet 1/0/1]port link-type access[Switch-GigabitEthernet 1/0/1]port default vlan 104.3. 配置端口TRUNK属性[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet 1/0/1]port link-type trunk[Switch-GigabitEthernet 1/0/1]port trunk allow-pass vlan 10 to 205. 静态路由配置命令5.1. 配置静态路由[Switch]ip route-static 0.0.0.0 0.0.0.0 192.168.1.15.2. 配置静态路由的下一跳接口[Switch]interface GigabitEthernet 1/0/1[Switch-GigabitEthernet 1/0/1]ip address 192.168.1.2 255.255.255.06. 总结以上是H3C交换机常用的配置命令的简要介绍，包括基本配置、端口配置、VLAN配置和静态路由配置等内容。

H3C交换机配置命令大全1、system-view进入系统视图模式2、sysname为设备命名3、displaycurrent-configuration当前配置情况4、language-modeChinese|English中英文切换5、interfaceEthernet1/0/1进入以太网端口视图6、portlink-typeAccess|Trunk|Hybrid设置端口访问模式7、undoshutdown打开以太网端口8、shutdown关闭以太网端口9、quit退出当前视图模式10、vlan10创建VLAN10并进入VLAN10的视图模式11、portaccessvlan10在端口模式下将当前端口加入到vlan10中12、portE1/0/2toE1/0/5在VLAN模式下将指定端口加入到当前vlan中13、porttrunkpermitvlanall允许所有的vlan通过H3C路由器1、system-view进入系统视图模式2、sysnameR1为设备命名为R13、displayiprouting-table显示当前路由表4、language-modeChinese|English中英文切换5、interfaceEthernet0/0进入以太网端口视图6、ipaddress配置IP地址和子网掩码7、undoshutdown打开以太网端口8、shutdown关闭以太网端口9、quit退出当前视图模式10、iproute-staticdescriptionTo.R2配置静态路由11、iproute-static0.0.0.0descriptionTo.R2配置默认的路由H3CS3100SwitchH3CS3600SwitchH3CMSR20-20Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-modeChinese|English中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:<H3C>resetsave；<H3C>reboot；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。

H3C交换机基本配置命令H3C交换机基本配置核心交换机——作为公司核心网络的主要中枢，合理的配置1.认证方式为Scheme时的Telnet登录配置dis cu 查看当前配置[h3c]telnet server enable//启动Telnet服务[h3c]local-user winda//创建本地用户winda[h3c-luser-winda]password cipher 123456 //为本地用户winda创建密文显示的密码[h3c-luser-winda]service-type telnet//定义该用户的服务类型为telnet[h3c-luser-winda]authorization-attribute level 3 //定义该用户的特权级别[h3c-luser-winda]quit//退出用户配置模式[h3c]user-interface vty 0 4//设置虚拟用户端口[h3c-ui-vty0-4]authentication-mode scheme //设定远程登录用户的登录方式使用用户名和密码[h3c-ui-vty0-4]user privilege level 3//设置远程登录用户登录后的最高级别2.以太网端口的基本配置（1）二层以太网端口中，包括三种类型：Access、Trunk、HybridInterface Ethernet 1/0/1 //进入以太网端口视图port link-type access //access端口：只能属于一个VLANport link-type trunk //trunk端口：属于多个VLAN，只允许默认VLAN的报文发送时不携带VLAN（3）端口组配置（手工端口组）S3610、S5120、S5800系列：port-group manual port-group-name//创建手工端口组，并进入手工端口组视图S5510-EI系列：port-group group-idS3610、S5120、S5800系列：group-member interface-list//添加二层以太网端口到指定手工端口组中S5510-EI系列：port interface-list（4）手工端口汇聚组配置link-aggregation group agg-id mode manual //创建手工汇聚组link-aggregation group agg-id description agg-name //配置汇聚组描述符port link-aggregation group agg-id//将以太网端口加入到指定的汇聚组（5）端口绑定配置am user-bind {mac-addr mac-address|ip-addr ip-address}* interface-list//将合法用户的MAC地址和IP地址绑定到指定的端口上（6）三层接口IP地址配置interface vlan-interface vlan-idip address ip-address {mask |mask-length} [sub]3.VLAN的基本配置（1）VLAN的创建vlan vlan-id //创建VLAN（2）基于端口VLAN配置Access端口：port link-type access //(可选)默认情况下，端口的链路类型为access类型port access vlan vlan-id //将当前access端口加入到指定vlanTrunk端口：port link-type trunk //配置端口的链路类型为trunk类型port trunk permit vlan {vlan-id-list| all}//将以上trunk端口加入到指定一个或多个VLAN port trunk pvid vlan vlan-id//（可选）设置以上trunk端口的默认VLANHybrid端口：port link-type hybrid //配置端口的链路类型为hybrid类型port hybrid vlan vlan-id-list{tagged |untagged} //将以上hybrid端口加入到指定的一个或多个VLAN中port hybrid pvid vlan vlan-id//（可选）设置以上hybrid端口的默认VLAN4.端口镜像配置（1）本地端口镜像配置mirroring-group group-id local //未镜像组配置源端口，创建本地镜像组●mirroring-group group-id mirroring-port mirroring-port-list{both |inbound |outbound} //在系统视图下配置指定端口为本地镜像组的源端口●interface interface-type interface-number mirroring-group group-id mirroring-port {both |inbound |outbound}//在接口视图下配置指定端口为本地镜像组的源端口mirroring-group group-id mirroring-vlan mirroring-vlan-list{both | inbound |outbound} //为本地镜像组配置源vlan，一个镜像组内可以配置多个源vlan●mirroring-group group-id monitor-port monitor-port-id//在系统视图下配置指定端口为本地镜像组的目的端口●interface interface-type interface-number mirroring-group group-id monitor-port//在接口视图下配置指定端口为本地镜像组的目的端口（2）二层远程端口镜像配置a.反射端口方式b.出端口方式1)低端H3C交换机远程端口镜像的配置，如S3100、S5510、S5600：充当源交换机时的配置remote-probe vlan enable //将当前VLAN配置为远程镜像VLAN mirroring stp-collaboration //（可选）开启端口镜像与STP联动功能，开启该功能后，设备将通过监测端口的STP状态来自动控制该端口上的镜像功能是否生效。

h3c交换机配置命令有哪些交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。

交换机还具备了一些新的功能，如对VLAN(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。

那么具体怎么配置呢?h3c交换机配置命令整理分享，需要的朋友可以参考下，希望可以得到帮助华为3COM交换机配置命令详解1、配置文件相关命令[Quidway]display current-configuration ;显示当前生效的配置[Quidway]display saved-configuration ;显示flash中配置文件，即下次上电启动时所用的配置文件reset saved-configuration ;檫除旧的配置文件reboot ;交换机重启display version ;显示系统版本信息2、基本配置[Quidway]super password ;修改特权用户密码[Quidway]sysname ;交换机命名[Quidway]interface ethernet 0/1 ;进入接口视图[Quidway]interface vlan x ;进入接口视图[Quidway-Vlan-interfacex]ip address 10.65.1.1 255.255.0.0 ;配置VLAN的IP地址[Quidway]ip route-static 0.0.0.0 0.0.0.0 10.65.1.2 ;静态路由=网关3、telnet配置[Quidway]user-interface vty 0 4 ;进入虚拟终端[S3026-ui-vty0-4]authentication-mode password ;设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222 ;设置口令[S3026-ui-vty0-4]user privilege level 3 ;用户级别4、端口配置[Quidway-Ethernet0/1]duplex {half|full|auto} ;配置端口工作状态[Quidway-Ethernet0/1]speed {10|100|auto} ;配置端口工作速率[Quidway-Ethernet0/1]flow-control ;配置端口流控[Quidway-Ethernet0/1]mdi {across|auto|normal} ;配置端口平接扭接[Quidway-Ethernet0/1]port link-type {trunk|access|hybrid} ;设置端口工作模式[Quidway-Ethernet0/1]undo shutdown ;激活端口[Quidway-Ethernet0/2]quit ;退出系统视图5、链路聚合配置[DeviceA] link-aggregation group 1 mode manual ;创建手工聚合组1[DeviceA] interface ethernet 1/0/1 ;将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/1] port link-aggregation group 1[DeviceA-Ethernet1/0/1] interface ethernet 1/0/2 ;将以太网端口Ethernet1/0/1加入聚合组1[DeviceA-Ethernet1/0/2] port link-aggregation group 1[DeviceA] link-aggregation group 1 service-type tunnel # 在手工聚合组的基础上创建Tunnel业务环回组。

华为H3C交换机配置命令华为H3C交换机配置命令华为交换机之间只能有一条通路，使得信息集中在一条通信链路上，不能进行动态分配，以平衡负载。

下面是店铺整理的关于华为H3C交换机配置命令，希望大家认真阅读!一、配置软件和硬件1、配置(Console)电缆连接配置电缆是一根8芯屏蔽电缆，一端是压接的RJ-45连接器，插入交换机的Console口里;另一端则同时带有一个DB-9(孔)和DB-25(孔)连接器2、配置软件及设置使用系统自带的“超级终端”，运行“hypertrm”程序，设置终端参数参数要求：波特率为9600，数据位为8，奇偶校验为无，停止位为1，流量控制为无，选择终端仿真为VT100。

二、常用命令1、用户模式：交换机启动后在控制台直接按回车就进入用户模式(远程管理telnet 交换机ip时需要口令)。

--帮助quit ――退出当前模式返回上一级ping ip-address --测试网络连通性telnet ip-address --从交换机登陆其它设备super --从用户模式进入特权模式2、特权模式：进入特权模式一般需要口令，可以防止非法登陆交换机display current --显示当前运行的`配置save --保存当前运行的配置reboot --重启交换机display mac ――显示mac地址表display inteface ethernet 0/1 ――查看以太网口状态system-view --从特权模式进入全局模式3、全局模式：更改配置a.进入以太网口配置模式及相关配置[switchone]interface ethernet 0/1[switchone-Ethernet0/1]shutdown/undo shutdown 关闭/打开接口[switchone-Ethernet0/1]port link-type access/trunk 接口类型设为untagged端口(默认)/tagged端口(用于上行口和级联口) access端口发出和接收的帧不带vlan标记，即untagged端口trunk端口发出和接收的帧一般要带vlan标记，即tagged端口设为tagged口后，还要做以下操作:[switchone-Ethernet0/1]port trunk permit vlan 225 to 250 这条命令是允许有vlan标记225到250的帧上传b.进入vlan配置模式(为了便于操作，不用在接口模式下配置access，而在vlan模式下进行相关操作)[switchone]vlan 225[switchone-vlan225] port Ethernet 1/1 将ethernet 1/1加入vlan225c.设置super口令[switchone]super password simple 2403h 特权口令为2403h。

H3C交换机基础配置命令详解交换机的配置华为与H3C比较类似，这里面我们今天就来了解下，基础的配置命令，大家可以重点看下vlan的划分，这个在项目应用中较多。

一、基本配置<H3C> //用户直行模式提示符,用户视图<H3C>system-view //进入配置视图[H3C] sysname xxx //设置主机名成为xxx这里使用修改特权用户密码一、用户配置<H3C>system-view[H3C]super passwordH3C //设置用户分级密码[H3C]undo superpassword //删除用户分级密码[H3C]localuser bigheap 1234561 //Web网管用户设置,1（缺省）为管理级用户,缺省admin,admin[H3C]undo localuserbigheap //删除Web网管用户[H3C]user-interface aux0 //只支持0[H3C-Aux]idle-timeout 250 //设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undoidle-timeout //恢复默认值[H3C]user-interface vty0 //只支持0和1[H3C-vty]idle-timeout 250 //设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undoidle-timeout //恢复默认值[H3C-vty]set authentication password123456 //设置telnet密码,必须设置[H3C-vty]undo set authenticationpassword //取消密码[H3C]displayusers //显示用户[H3C]displayuser-interface //用户界面状态三、VLAN配置[H3C]vlan 2 //创建VLAN2[H3C]undo vlanall //删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet0/7 //将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolateenable //打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-portvlan 2 //设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlanall //显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信[H3C]user-group20 //创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 toEthernet 0/7 //将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group20 //显示user-group 20的相关信息四、交换机IP配置[H3C]vlan 20 //创建vlan[H3C]management-vlan 20 //管理vlan[H3C]interface vlan-interface20 //进入并管理vlan20[H3C]undo interface vlan-interface20 //删除管理VLAN接口[H3C-Vlan-interface20]ip address192.168.1.2 255.255.255.0 //配置管理VLAN接口静态IP地址(缺省为192.168.0.234) [H3C-Vlan-interface20]undo ipaddress //删除IP地址[H3C-Vlan-interface20]ip gateway192.168.1.1 //指定缺省网关(默认无网关地址)[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown //关闭接口[H3C-Vlan-interface20]undoshutdown //开启[H3C]display ip //显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface20 //查看管理VLAN的接口信息<H3C>debuggingip //开启IP调试功能<H3C>undo debugging ip五、DHCP客户端配置[H3C-Vlan-interface20]ip addressdhcp-alloc // 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip addressdhcp-alloc // 取消[H3C]display dhcp //显示DHCP客户信息<H3C>debuggingdhcp-alloc //开启DHCP调试功能<H3C>undo debugging dhcp-alloc六、端口配置[H3C]interface Ethernet0/3 //进入端口[H3C-Ethernet0/3]shutdown //关闭端口[H3C-Ethernet0/3]speed100 //速率可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplexfull //双工,可为half,full和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control //开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression20 //设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopbackinternal //内环测试[H3C-Ethernet0/3]loopbackexternal //外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-typetrunk //设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]port trunk pvid vlan20 //设置20为该trunk 的缺省VLAN,默认为1(trunk线路两端的PVID必须一致) [H3C-Ethernet0/3]port access vlan20 //将当前access端口加入指定的VLAN[H3C-Ethernet0/3]port trunk permit vlanall //允许所有的VLAN通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdiauto //设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregation Ethernet 0/1 toEthernet 0/4 //将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet0/1 //删除该汇聚组[H3C]link-aggregation modeegress //配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为ingress,egress和both,缺省为both[H3C]monitor-port Ethernet0/2 //将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 toEthernet 0/4 both //将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3<H3C>resetcounters //清除所有端口的统计信息[H3C]display link-aggregation Ethernet0/3 //显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test //诊断该端口的电路状况七、集群配置S2100只能作为成员交换机加入集群中,加入后系统名改为'集群名_成员编号.原系统名'的格式.即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable //启用群集功能,缺省为启用[H3C]cluster //进入群集视图[H3C-cluster]administrator-address H-H-Hname switch H-H-H为命令交换机的MAC，加入switch集群[switch_1.H3C-cluster]undoadministrator-address //退出集群[H3C]displaycluster //显示集群信息[H3C]management-vlan2 //集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN八、QOS优先级配置QoS配置步骤：设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速[H3C-Ethernet0/3]priority7 //设置端口优先级为7,默认为0[H3C]priority-trustcos //设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式(dscp优先级方式) [H3C]queue-scheduler hq-wrr 2 4 68 //设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8[H3C-Ethernet0/3]line-rate inbound29 //将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M,112M,120M...1000M[H3C]displayqueue-scheduler //显示队列调度模式及参数[H3C]displaypriority-trust //显示优先级信任模式九、系统管理[H3C]mac-address blackhole H-H-H vlan1 //在VLAN1中添加黑洞MAC[H3C]mac-address static H-H-H interfaceEthernet 0/1 vlan 1 //在VLAN1中添加端口一的一个mac[H3C]mac-address timer aging500 //设置MAC地址表的老化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-binding H-H-Hinterface Ethernet 0/1 vlan 1 配置端口邦定[H3C]display mac-address port-binding[H3C]display saved-configuration[H3C]display current-configuration<H3C>save[H3C]restoredefault //恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]display version<H3C>reboot[H3C]display device[H3C]sysname bigheap[H3C]info-centerenable //启用系统日志功能,缺省情况下启用[H3C]info-center loghost ip192.168.0.3 //向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭[H3C]info-center loghost level8 //设置系统日志级别为8,默认为5.级别说明:1.emergencies 2.alerts 3.critical4.errors 5.warnings 6.notifications rmational 8.debugging<H3C>terminaldebugging //启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminallogging //启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminaltrapping //启用控制台对告警信息的显示,缺省控制台为启用[H3C]displayinfo-center //显示系统日志的配置和缓冲区记录的信息[H3C]displaylogbuffer //显示日志缓冲区最近记录的指定数目的日志信息[H3C]displaytrapbuffer //显示告警缓冲区最近记录的指定数目的日志信息<H3C>resetlogbuffer //清除日志缓冲区的信息<H3C>resettrapbuffer //清除告警缓冲区的信息十、网络协议配置NDP即是邻居发现协议,S1550E只能开启或关闭NDP,无法配置,默认有效保留时间为180s,NDP报文发送的间隔60s[H3C]ndp enable //缺省情况下是开启的[H3C-Ethernet0/3]ndpenable //缺省情况下开启[H3C]display ndp //显示NDP配置信息[H3C]display ndp interface Ethernet0/1 //显示指定端口NDP 发现的邻居信息<H3C>debugging ndp interface Ethernet0/1// HABP协议即HuaweiAuthentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMPv1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使管理设备无法管理下挂的交换机的问题。

H3C交换机常用步骤和命令1.进入命令行sys2.给交换机命名: sysname fuwuqi23.创建所属vlan: vlan 1144.描述vlan 114 及分配情况: description fuwuqi25.把24个口划分到vlan114中: port e 1/0/1 to e 1/0/246.退出: quit7.进入vlan 114: vlan 1148.查看千兆口信息: dis int g9.把25,26两个千兆口加到vlan 114中: port g 1/0/25 to g 1/0/2610.退出: quit11.进入vlan114 : int vlan 11412.查看本接口信息dis this13.退出quit14.进入vlan 114虚接口下（可以配置管理地址）：interface vlan-interface 11415.配置管理地址ip address 111.115.76.98 2716.查看信息dis this17.退出quit18.配置默认路由ip route-static 0.0.0.0 0.0.0.0 111.115.76.97（分别是目的地址子网掩码网关）19.建立一个登陆交换机的用户名local-user fuwuqi220.设置登陆密码password cipher fuwuqi2_291821.设置用户管理等级0-3,3是超级管理员authorization-attribute level 322.设置用“telnet”方式登陆service-type telnet23.退出quit24.打开telnet服务telnet server enable25.设置0-5共6个用户可同时远程登陆user-interface vty 0 526.设置用户登陆方式，scheme是用户名+密码authentication-mode scheme27.查看当前配置信息dis this28.查看当前所有配置dis cur29.保存配置信息save30.查看交换机上有哪些VLAN dis vlan31.查看各交换机端口状态及vlan情况: dis brief int32.将某个端口加入到某个vlan中：sysVlan 111Port eth 1/0/133.查看当前各端口流量情况: dis int34.查看交换机上mac地址：dis mac-address 物理地址35.查看CPU占用：dis cup36.静态IP与MAC地址绑定(不与端口绑定）：sysarp static 192.168.11.204 0005-5d02-f2b3查询：dis arp 192.168.11.204取消：undo arp 192.168.11.20437.IP、MAC地址绑定：1、系统视图下am user-bind mac-addr mac地址ip-addr ip地址interface 接口类型接口序号2、以太网端口视图下interface 接口类型接口序号am user-bind mac-addr mac地址ip-addr ip地址38.将一个端口设置成truck口：int Ethernet 1/0/2port link-type truck39.将一个vlan加入到truck口：port truck permit vlan 240.设置静态路由：ip route 目的IP 子网掩码下一跳路由器的地址41.查看端口下的mac-address:dis mac-address int e 1/0/1442.不在显示警告信息：Undo info-center en。

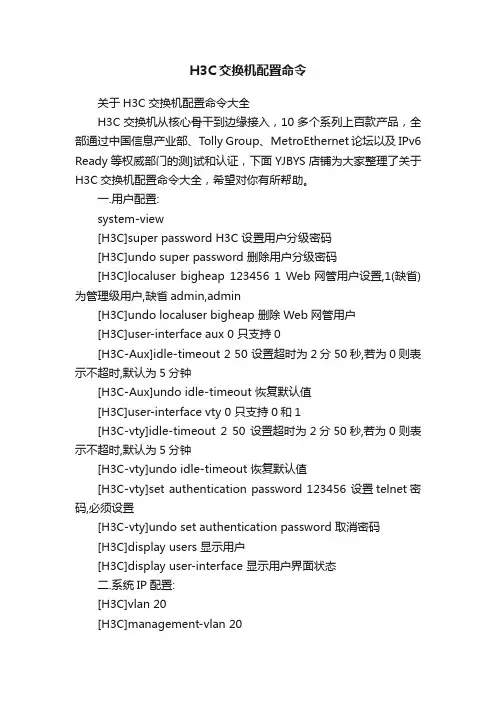

H3C交换机配置命令关于H3C交换机配置命令大全H3C交换机从核心骨干到边缘接入，10多个系列上百款产品，全部通过中国信息产业部、Tolly Group、MetroEthernet论坛以及IPv6 Ready等权威部门的测]试和认证，下面YJBYS店铺为大家整理了关于H3C交换机配置命令大全，希望对你有所帮助。

一.用户配置:system-view[H3C]super password H3C 设置用户分级密码[H3C]undo super password 删除用户分级密码[H3C]localuser bigheap 123456 1 Web网管用户设置,1(缺省)为管理级用户,缺省admin,admin[H3C]undo localuser bigheap 删除Web网管用户[H3C]user-interface aux 0 只支持0[H3C-Aux]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-Aux]undo idle-timeout 恢复默认值[H3C]user-interface vty 0 只支持0和1[H3C-vty]idle-timeout 2 50 设置超时为2分50秒,若为0则表示不超时,默认为5分钟[H3C-vty]undo idle-timeout 恢复默认值[H3C-vty]set authentication password 123456 设置telnet密码,必须设置[H3C-vty]undo set authentication password 取消密码[H3C]display users 显示用户[H3C]display user-interface 显示用户界面状态二.系统IP配置:[H3C]vlan 20[H3C]management-vlan 20[H3C]interface vlan-interface 20 创建并进入管理VLAN[H3C]undo interface vlan-interface 20 删除管理VLAN接口[H3C-Vlan-interface20]ip address 192.168.1.2 255.255.255.0 配置管理VLAN接口静态IP地址(缺省为192.168.0.234) [H3C-Vlan-interface20]undo ip address 删除IP地址[H3C-Vlan-interface20]ip gateway 192.168.1.1 指定缺省网关(默认无网关地址)[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown 关闭接口[H3C-Vlan-interface20]undo shutdown 开启[H3C]display ip 显示管理VLAN接口IP的相关信息[H3C]display interface vlan-interface 20 查看管理VLAN的接口信息debugging ip 开启IP调试功能undo debugging ip三.DHCP客户端配置:[H3C-Vlan-interface20]ip address dhcp-alloc 管理VLAN接口通过DHCP方式获取IP地址[H3C-Vlan-interface20]undo ip address dhcp-alloc 取消[H3C]display dhcp 显示DHCP客户信息debugging dhcp-alloc 开启DHCP调试功能undo debugging dhcp-alloc四.端口配置:[H3C]interface Ethernet0/3[H3C-Ethernet0/3]shutdown[H3C-Ethernet0/3]speed 100 速率,可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplex full 双工,可为half,full和auto(缺省) 光口和汇聚后不能配置[H3C-Ethernet0/3]flow-control 开启流控,默认为关闭[H3C-Ethernet0/3]broadcast-suppression 20 设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopback internal 内环测试[H3C-Ethernet0/3]loopback external 外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-type trunk 设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]port trunk pvid vlan 20 设置20为该trunk 的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)[H3C-Ethernet0/3]port access vlan 20 将当前access端口加入指定的VLAN[H3C-Ethernet0/3]port trunk permit vlan all 允许所有的VLAN 通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdi auto 设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线[H3C]link-aggregation Ethernet 0/1 to Ethernet 0/4 将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet 0/1 删除该汇聚组[H3C]link-aggregation mode egress 配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为ingress,egress和both,缺省为both[H3C]monitor-port Ethernet 0/2 将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 to Ethernet 0/4 both 将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3reset counters 清除所有端口的统计信息[H3C]display link-aggregation Ethernet 0/3 显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test 诊断该端口的电路状况五.VLAN配置:[H3C]vlan 2[H3C]undo vlan all 删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk 或者hybrid端口[H3C-vlan2]port-isolate enable 打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能[H3C-Ethernet0/4]port-isolate uplink-port vlan 2 设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置[H3C]display vlan all 显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信,最多支持50个user-group[H3C]user-group 20 创建user-group 20,默认只存在user-group 1[H3C-UserGroup20]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN20中,初始时都属于user-group 1中[H3C]display user-group 20 显示user-group 20的相关信息六.集群配置:S2100只能作为成员交换机加入集群中,加入后系统名改为"集群名_成员编号.原系统名"的格式.即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商[H3C]cluster enable 启用群集功能,缺省为启用[H3C]cluster 进入群集视图[H3C-cluster]administrator-address H-H-H name switch H-H-H为命令交换机的MAC,加入switch集群[switch_1.H3C-cluster]undo administrator-address 退出集群[H3C]display cluster 显示集群信息[H3C]management-vlan 2 集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN debugging cluster下载文档。

H3C交换机配置命令（在命令行界面，可以直接打“tab”键来补全命令）1、配置文件相关命令[Quidway]display current-configuration 显示当前生效的配置[Quidway]display saved-configuration 显示flash中配置文件，即下次上电启动时所用的配置文件[Quidway]＞reboot 交换机重启[Quidway]＞display version 显示系统版本信息2、基本配置[Quidway]super password 修改特权用户密码[Quidway]sysname 交换机命名[Quidway]interface Ethernet 0/1 进入交换机接口视图[Quidway]interface vlan x 进入接口视图，一般用于配置VLAN1的管理地址，即inter vlan1[Quidway-vlan-interfacex]ip address 10.65.1.1 255.255.0.0 配置vlan 的IP地址，即交换机管理地址[Quidway]IP route-static 0.0.0.0.0.0.0.0 10.65.1.2 静态路由=网关3、Telnet配置[Quidway]user-interface vty 0 4 进入虚拟终端[S3026-ui-vty0-4]authentication-mode password 设置口令模式[S3026-ui-vty0-4]set authentication-mode password simple 222设置口令[S3026-ui-vty0-4]user privilege level 3 用户级别4、端口配置[Quidway-Ethernet0/1]duplex｛half|full|auto｝配置端口工作状态[Quidway-Ethernet0/1]speed{10|100|auto} 配置端口工作速率[Quidway-Ethernet0/1]flow-control 配置端口流控[Quidway-Ethernet0/1]mdi ｛across|auto|normal｝配置端口平接扭接[Quidway-Ethernet0/1]prot link-type｛trunk|access|hybrid｝设置端口工作模式[Quidway-Ethernet0/1]undo shutdown 激活端口（针对每个端口的具体配置时，必须要undo掉）[Quidway-Ethernet0/2]quit 退出系统视图5、链路聚合配置链路聚合（link Aggregation）又称Trunk，是指将多个物理端口捆绑在一起，成为一个逻辑端口，已实现出/入流量在各成员端口的负荷分担，交换机根据用户配置的端口负荷分担策略决定报文从哪一个成员端口发送到对端的交换机。

H3C交流机设置装备摆设敕令大全【2 】1.system-view 进入体系视图模式2.sysname 为装备定名3.display current-configuration 当前设置装备摆设情形4. language-mode Chinese|English 中英文切换5.interface Ethernet 1/0/1 进入以太网端口视图6. port link-type Access|Trunk|Hybrid 设置端口拜访模式7. undo shutdown 打开以太网端口8. shutdown 封闭以太网端口9. quit 退出当前视图模式10. vlan 10 创建VLAN 10并进入VLAN 10的视图模式11. port access vlan 10 在端口模式下将当前端口参加到vlan 10中12.port E1/0/2 to E1/0/5 在VLAN模式下将指定端口参加到当前vlan中13.port trunk permit vlan all 许可所有的vlan经由过程H3C路由器1.system-view 进入体系视图模式2.sysname R1 为装备定名为R13.display ip routing-table 显示当前路由表4. language-mode Chinese|English 中英文切换5.interface Ethernet 0/0 进入以太网端口视图6. ip address 192.168.1.1 255.255.255.0 设置装备摆设IP地址和子网掩码7. undo shutdown 打开以太网端口8. shutdown 封闭以太网端口9. quit 退出当前视图模式10. ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 设置装备摆设静态路由11. ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 设置装备摆设默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router############################################################################### ###########1.调剂超级终端的显示字号;2.捕获超级终端操作敕令行,以备日后查对;3. language-mode Chinese|English 中英文切换;4.复制敕令到超级终端敕令行,粘贴到主机;5.交流机消除设置装备摆设 :<H3C>reset save ;<H3C>reboot ;6.路由器.交流机设置装备摆设时不能失落电,连通测试前必定要检讨收集的连通性,不要犯最低级的错误.7.192.168.1.1/24 等同192.168.1.1 255.255.255.0;在设置装备摆设交流机和路由器时, 192.168.1.1 255.255.255.0 可以写成：192.168.1.1 248.装备定名规矩：地名-装备名-系列号例：PingGu-R-S3600###########################################################################H3C华为交流机端口绑定根本设置装备摆设2008-01-22 13:401,端口 MACa)AM敕令应用特别的AM User-bind敕令,来完成MAC地址与端口之间的绑定.例如：[SwitchA]am user-bind mac-address 00e0-fc22-f8d3 interface Ethernet 0/1设置装备摆设解释：因为应用了端口参数,则会以端口为参照物,即此时端口E0/1只许可PC1上彀,而应用其他未绑定的MAC地址的PC机则无法上彀.但是PC1应用该MAC地址可以在其他端口上彀.b)mac-address敕令应用mac-address static敕令,来完成MAC地址与端口之间的绑定.例如：[SwitchA]mac-address static 00e0-fc22-f8d3 interface Ethernet 0/1 vlan 1[SwitchA]mac-address max-mac-count 0设置装备摆设解释：因为应用了端口进修功效,故静态绑定mac后,需再设置该端口mac进修数为0,使其他PC接入此端口后其mac地址无法被进修.2,IP MACa)AM敕令应用特别的AM User-bind敕令,来完成IP地址与MAC地址之间的绑定.例如：[SwitchA]am user-bind ip-address 10.1.1.2 mac-address 00e0-fc22-f8d3设置装备摆设解释：以上设置装备摆设完成对PC机的IP地址和MAC地址的全局绑定,即与绑定的IP地址或者MAC地址不同的PC机,在任何端口都无法上彀.支撑型号：S3026E/EF/C/G/T.S3026C-PWR.E026/E026T.S3050C.E050.S3526E/C/EF.S5012T/G.S5024Gb)arp敕令应用特别的arp static敕令,来完成IP地址与MAC地址之间的绑定.例如：[SwitchA]arp static 10.1.1.2 00e0-fc22-f8d3设置装备摆设解释：以上设置装备摆设完成对PC机的IP地址和MAC地址的全局绑定. 3,端口 IP MAC应用特别的AM User-bind敕令,来完成IP.MAC地址与端口之间的绑定.例如：[SwitchA]am user-bind ip-address 10.1.1.2 mac-address 00e0-fc22-f8d3 interface Ethernet 0/1设置装备摆设解释：可以完成将PC1的IP地址.MAC地址与端口E0/1之间的绑定功效.因为应用了端口参数,则会以端口为参照物,即此时端口E0/1只允许PC1上彀,而应用其他未绑定的IP地址.MAC地址的PC机则无法上彀.但是PC1应用该IP 地址和MAC地址可以在其他端口上彀.###############################################################[S2016-E1-Ethernet0/1]mac-address max-mac-count 0;进入到端口,用敕令mac max-mac-count 0(端口mac进修数设为0)[S2016-E1]mac static 0000-9999-8888 int e0/1 vlan 10;将0000-9999-8888绑定到e0/1端口上,此时只有绑定mac的pc可以经由过程此口上彀,同时E0/1属于vlan 10就如许,ok了,不过上面两个敕令次序不能弄反,除非端口下没有接pc#################################################################dis vlan 显示vlanname text 指定当前vlan的名称undo name 撤消[h3c] vlan 2[h3c-vlan2]name test vlandis users 显示用户dis startup 显示启动设置装备摆设文件的信息dis user-interface 显示用户界面的相干信息dis web users 显示web用户的相干信息.header login 设置装备摆设登陆验证是显示信息header shellundo headerlock 锁住当前用户界面acl 拜访掌握列表 acl number inbound/outbound[h3c]user-interface vty 0 4[h3c-vty0-4] acl 2000 inboundshutdown:封闭vlan接口undo shutdown 打开vlan接口封闭vlan1 接口[h3c] interface vlan-interface 1[h3c-vlan-interface] shutdownvlan vlan-id 界说vlanundo valn vlan-iddisplay ip routing-tabledisplay ip routing-table protocol staticdisplay ip routing-table statisticsdisplay ip routing-table verbose 查看路由表的全体具体信息interface vlan-interface vlan-id 进入valnmanagement-vlan vlan-id 界说治理vlan号reset ip routing-table statistics protocol all 消除所有路由协定的路由信息.display garp statistics interface GigabitEthernet 1/0/1 显示以太网端口上的garp统计信息display voice vlan status 查看语音vlan状况[h3c-GigabitEthernet1/0/1] broadcast-suppression 20 许可接收的最大广播流量为该端口授输才能的20%.超出部分丢弃.[h3c-GigabitEthernet1/0/1] broadcast-suppression pps 1000 每秒许可接收的最大广播数据包为1000传输才能的20%.超出部分丢弃.display interface GigabitEthernet1/0/1 查看端口信息display brief interface GigabitEthernet1/0/1 查看端口扼要设置装备摆设信息display loopback-detection 用来测试环路测试是否开启display transceiver-information interface GigabitEthernet1/0/50 显示光口相干信息duplex auto/full/half[h3c]interface GigabitEthernet1/0/1[h3c-GigabitEthernet1/0/1]duplux auto 设置端口双工属性为自协商port link-type access/hybrid/trunk 默以为accessport trunk permit vlan all 将trunk扣参加所有vlan中reset counters interface GigabitEthernet1/0/1 清晰端口的统计信息speed auto 10/100/1000display port-security 查看端口安全设置装备摆设信息am user-bind mac-addr 00e0-fc00-5101 ip-addr 10.153.1.2 interface GigabitEthernet1/0/1 端口ip 绑定display arp 显示arpdisplay am user-bind 显示端口绑定的设置装备摆设信息display mac-address 显示交流机进修到的mac地址display stp 显示生成树状况与统计信息[h3c-GigabitEthernet1/0/1]stp instance 0 cost 200 设置生成树实例0上路径开销为200stp cost 设置当前端口在指定生成树实例上路径开销.instance-id 为0-16 0表cist 取值规模1-200000< h3c> display system-guard ip-record 显示防进击记载信息.system-guard enable 启用体系防进击功效display icmp statistics icmp流量统计display ip socketdisplay ip statisticsdisplay acl allacl number acl-number match-order auto/configacl-number (2000-2999 是根本acl 3000-3999是高等acl为治理员预留的编号)rule deny/permit protocal拜访掌握[h3c] acl number 3000[h3c-acl-adv-3000]rule permit tcp source 129.9.0.0 0.0.255.255 destination 202.38.160.0 0.0.255.255 destination-port eq 80 (界说高等acl 3000,许可129.0.0/16网段的主机向202.38.160/24网段主机拜访端口80)rule permit source 211.100.255.0 0.255.255.255rule deny cos 3 souce 00de-bbef-adse ffff-ffff-fff dest 0011-4301-9912 ffff-ffff-ffff(制止mac地址00de-bbef-adse发送到mac地址0011-4301-9912且802.1p优先级为3的报文经由过程)display qos-interface GigabitEthernet1/0/1 traffic-limit 查看端口上流量端口速度限制line-rate inbound/outbound target-rateinbound:对端口吸收报文进行速度限制outbound: 对端口发送报文进行速度限制target-rate 对报文限制速度,单位kbps 千兆口inbound规模1-1000000 outbound规模20-1000000undo line-rate撤消限速.[h3c]interface GigabitEthernet1/0/1[h3c-GigabitEthernet1/0/1]line-rate outbound 128 限制出去速度为128kbpsdisplay arp | include 77display arp count 盘算arp表的记载数display ndp 显示交流机端口的具体设置装备摆设信息.display ntdp device-list verbose 收集装备具体信息display lockdisplay users display cpu display memory display fan display device display power。

h3c交换机命令H3C交换机命令H3C交换机是一款功能强大且可靠的网络设备，广泛应用于企业、学校等各个领域。

它具有丰富的命令行界面，可以通过命令操作实现各种网络设置和管理。

本文将介绍H3C交换机常用的命令及其功能。

一、登录与基本命令1. 登录H3C交换机要登录H3C交换机，首先需要通过串口或网络连接到设备。

使用如下命令登录：login2. 查看系统信息使用如下命令可以查看设备的系统信息：display version3. 查看设备当前配置使用如下命令可以查看设备的当前配置：display current-configuration4.保存配置变更当你对交换机的配置进行了修改之后，为了确保修改的配置不会在重启交换机后丢失，你需要使用如下命令保存配置：save二、端口相关命令1. 查看端口状态使用如下命令可以查看设备的端口状态：display interface2. 配置端口描述你可以使用如下命令为端口添加描述信息：interface GigabitEthernet 1/0/1description This is a test port3. 配置端口速率和双工模式你可以使用如下命令修改端口的速率和双工模式：interface GigabitEthernet 1/0/1speed 1000duplex full4. 配置端口VLAN你可以使用如下命令配置端口的VLAN：interface GigabitEthernet 1/0/1port link-type accessport default vlan 105. 禁用/启用端口使用如下命令可以禁用或启用特定端口：interface GigabitEthernet 1/0/1shutdown #禁用端口undo shutdown #启用端口三、VLAN相关命令1. 创建VLAN使用如下命令可以创建一个新的VLAN：vlan 10name Test_Vlan2. 配置端口VLAN你可以使用如下命令将端口加入到指定的VLAN中：interface GigabitEthernet 1/0/1port link-type accessport default vlan 103. 显示VLAN信息使用如下命令可以查看当前交换机上所有VLAN的信息：display vlan四、静态路由相关命令1. 添加静态路由你可以使用如下命令添加静态路由：ip route-static destination mask next-hop2. 查看静态路由表使用如下命令可以查看当前交换机上的静态路由表：display ip routing-table五、访问控制列表（ACL）相关命令1. 创建ACL使用如下命令可以创建一个ACL：acl number 20002. 配置ACL规则你可以使用如下命令为ACL添加规则：rule permit source destination3. 应用ACL使用如下命令可以将ACL应用到特定的端口或VLAN上：interface GigabitEthernet 1/0/1traffic-filter inbound acl 2000六、SNMP配置命令1. 启用SNMP使用如下命令可以启用SNMP协议：snmp-agent2. 配置SNMP团体名你可以使用如下命令配置SNMP团体名：snmp-agent community read public七、系统管理相关命令1. 修改设备名称使用如下命令可以修改设备的名称：sysname New_Device_Name2. 修改设备登录密码你可以使用如下命令修改设备的登录密码：local-user admin password irreversible-cipher New_Password以上是H3C交换机常用的命令及其功能介绍。

H3C交换机配置命令年夜全之马矢奏春创作1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 以后配置情况4、 language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、 port link-type Access|Trunk|Hybrid 设置端口访问模式7、 undo shutdown 翻开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出以后视图模式10、 vlan 10 创立VLAN 10并进入VLAN 10的视图模式11、 port access vlan 10 在端口模式下将以后端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到以后vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示以后路由表4、 language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、 ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、 undo shutdown 翻开以太网端口8、 shutdown 关闭以太网端口9、 quit 退出以后视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router######################################################### #################################1、调整超级终真个显示字号；2、捕捉超级终端把持命令行,以备日后核对；3、 language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行,粘贴到主机；5、交换机清除配置 :<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能失落电,连通测试前一定要检查网络的连通性,不要犯最初级的毛病.7、192.168.1.1/24 同等 192.168.1.1 255.255.255.0；在配置交换机和路由器时, 192.168.1.1 255.255.255.0 可以写成：192.168.1.1 248、设备命名规则：地名-设备名-系列号例：PingGu-R-S3600######################################################### ##################H3C华为交换机端口绑定基本配置2008-01-22 13:401,端口 MACa)AM命令使用特殊的AM User-bind命令,来完成MAC地址与端口之间的绑定.例如：[SwitchA]am user-bind mac-address 00e0-fc22-f8d3 interface Ethernet 0/1配置说明：由于使用了端口参数,则会以端口为参照物,即此时端口E0/1只允许PC1上网,而使用其他未绑定的MAC地址的PC机则无法上网.但是PC1使用该MAC地址可以在其他端口上网.b)mac-address命令使用mac-address static命令,来完成MAC地址与端口之间的绑定.例如：[SwitchA]mac-address static 00e0-fc22-f8d3 interface Ethernet 0/1 vlan 1[SwitchA]mac-address max-mac-count 0配置说明：由于使用了端口学习功能,故静态绑定mac后,需再设置该端口mac学习数为0,使其他PC接入此端口后其mac地址无法被学习.2,IP MACa)AM命令使用特殊的AM User-bind命令,来完成IP地址与MAC地址之间的绑定.例如：[SwitchA]am user-bind ip-address 10.1.1.2 mac-address 00e0-fc22-f8d3配置说明：以上配置完成对PC机的IP地址和MAC地址的全局绑定,即与绑定的IP地址或者MAC地址分歧的PC机,在任何端口都无法上网.支持型号：S3026E/EF/C/G/T、S3026C-PWR、E026/E026T、S3050C、E050、S3526E/C/EF、S5012T/G、S5024Gb)arp命令使用特殊的arp static命令,来完成IP地址与MAC地址之间的绑定.例如：[SwitchA]arp static 10.1.1.2 00e0-fc22-f8d3配置说明：以上配置完成对PC机的IP地址和MAC地址的全局绑定.3,端口 IP MAC使用特殊的AM User-bind命令,来完成IP、MAC地址与端口之间的绑定.例如：[SwitchA]am user-bind ip-address 10.1.1.2 mac-address 00e0-fc22-f8d3 interface Ethernet 0/1配置说明：可以完成将PC1的IP地址、MAC地址与端口E0/1之间的绑定功能.由于使用了端口参数,则会以端口为参照物,即此时端口E0/1只允许 PC1上网,而使用其他未绑定的IP地址、MAC地址的PC机则无法上网.可是PC1使用该IP地址和MAC地址可以在其他端口上网. ######################################################### ######[S2016-E1-Ethernet0/1]mac-address max-mac-count 0;进入到端口,用命令mac max-mac-count 0(端口mac学习数设为0) [S2016-E1]mac static 0000-9999-8888 int e0/1 vlan 10;将0000-9999-8888绑定到e0/1端口上,此时只有绑定mac的pc 可以通过此口上网,同时E0/1属于vlan 10就这样,ok了,不外上面两个命令顺序不能弄反,除非端口下没有接pc######################################################### ########dis vlan 显示vlanname text 指定以后vlan的名称undo name 取消[h3c] vlan 2[h3c-vlan2]name test vlandis users 显示用户dis startup 显示启动配置文件的信息dis user-interface 显示用户界面的相关信息dis web users 显示web用户的相关信息. header login 配置登岸验证是显示信息header shellundo headerlock 锁住以后用户界面acl 访问控制列表 acl number inbound/outbound [h3c]user-interface vty 0 4[h3c-vty0-4] acl 2000 inboundshutdown:关闭vlan接口undo shutdown 翻开vlan接口关闭vlan1 接口[h3c] interface vlan-interface 1[h3c-vlan-interface] shutdownvlan vlan-id 界说vlanundo valn vlan-iddisplay ip routing-tabledisplay ip routing-table protocol staticdisplay ip routing-table statisticsdisplay ip routing-table verbose 检查路由表的全部详细信息interface vlan-interface vlan-id 进入valnmanagement-vlan vlan-id 界说管理vlan号reset ip routing-table statistics protocol all 清除所有路由协议的路由信息.display garp statistics interface GigabitEthernet 1/0/1 显示以太网端口上的garp统计信息display voice vlan status 检查语音vlan状态[h3c-GigabitEthernet1/0/1] broadcast-suppression 20 允许接受的最年夜广播流量为该端口传输能力的20%.超越部份抛弃. [h3c-GigabitEthernet1/0/1] broadcast-suppression pps 1000 每秒允许接受的最年夜广播数据包为1000传输能力的20%.超越部份抛弃.display interface GigabitEthernet1/0/1 检查端口信息display brief interface GigabitEthernet1/0/1 检查端口简要配置信息display loopback-detection 用来测试环路测试是否开启display transceiver-information interface GigabitEthernet1/0/50 显示光口相关信息duplex auto/full/half[h3c]interface GigabitEthernet1/0/1[h3c-GigabitEthernet1/0/1]duplux auto 设置端口双工属性为自协商port link-type access/hybrid/trunk 默认为accessport trunk permit vlan all 将trunk扣加入所有vlan中reset counters interface GigabitEthernet1/0/1 清楚端口的统计信息speed auto 10/100/1000display port-security 检查端口平安配置信息am user-bind mac-addr 00e0-fc00-5101 ip-addr 10.153.1.2 interface GigabitEthernet1/0/1 端口ip绑定display arp 显示arpdisplay am user-bind 显示端口绑定的配置信息display mac-address 显示交换机学习到的mac地址display stp 显示生成树状态与统计信息[h3c-GigabitEthernet1/0/1]stp instance 0 cost 200 设置生成树实例0上路径开销为200stp cost 设置以后端口在指定生成树实例上路径开销.instance-id 为0-16 0表cist 取值范围1-200000< h3c> display system-guard ip-record 显示防攻击记录信息. system-guard enable 启用系统防攻击功能display icmp statistics icmp流量统计display ip socketdisplay ip statisticsdisplay acl allacl number acl-number match-order auto/configacl-number (2000-2999 是基本acl 3000-3999是高级acl为管理员预留的编号)rule deny/permit protocal访问控制[h3c] acl number 3000[h3c-acl-adv-3000]rule permit tcp source 129.9.0.0 0.0.255.255 destination 202.38.160.0 0.0.255.255 destination-port eq 80 (界说高级acl 3000,允许129.0.0/16网段的主机向202.38.160/24网段主机访问端口80)rule deny cos 3 souce 00de-bbef-adse ffff-ffff-fff dest 0011-4301-9912 ffff-ffff-ffff(禁止mac地址00de-bbef-adse发送到mac地址0011-4301-9912且802.1p优先级为3的报文通过)display qos-interface GigabitEthernet1/0/1 traffic-limit 检查端口上流量端口速率限制line-rate inbound/outbound target-rateinbound:对端口接收报文进行速率限制outbound: 对端口发送报文进行速率限制target-rate 对报文限制速率,单元kbps 千兆口 inbound范围1-1000000 outbound范围20-1000000undo line-rate取消限速.[h3c]interface GigabitEthernet1/0/1[h3c-GigabitEthernet1/0/1]line-rate outbound 128 限制出去速率为128kbpsdisplay arp | include 77display arp count 计算arp表的记录数display ndp 显示交换机端口的详细配置信息.display ntdp device-list verbose 收集设备详细信息display lockdisplay usersdisplay cpudisplay memorydisplay fandisplay devicedisplay power。

<H3C>system-view[H3C]super password H3C 设置用户分级密码[H3C]undo super password 删除用户分级密码[H3C]localuserbigheap 123456 1 Web网管用户设置,1（缺省）为办理级用户,缺省admin,admin[H3C]undo localuserbigheap 删除Web网管用户[H3C]user-interface aux 0 只支持0[H3C-Aux]idle-timeout 2 50 设置超时为2分50秒,若为0则暗示不超时,默认为5分钟[H3C-Aux]undo idle-timeout 恢复默认值[H3C]user-interface vty 0 只支持0和1[H3C-vty]idle-timeout 2 50 设置超时为2分50秒,若为0则暗示不超时,默认为5分钟[H3C-vty]undo idle-timeout 恢复默认值[H3C-vty]set authentication password 123456 设置telnet密码,必须设置[H3C-vty]undo set authentication password 取消密码[H3C]display users 显示用户[H3C]display user-interface 显示用户界面状态二.系统IP配置:[H3C]vlan 20[H3C]management-vlan 20[H3C]interface vlan-interface 20 创建并进入办理V LAN[H3C]undo interface vlan-interface 20 删除办理VL AN接口[H3C-Vlan-interface20]ip address 192.168.1.2 255.255.255.0 配置办理VLAN接口静态IP地址(缺省为192.168.0.2 34)[H3C-Vlan-interface20]undo ip address 删除IP地址[H3C-Vlan-interface20]ip gateway 192.168.1.1 指定缺省网关(默认无网关地址)[H3C-Vlan-interface20]undo ip gateway[H3C-Vlan-interface20]shutdown 封闭接口[H3C-Vlan-interface20]undo shutdown 开启[H3C]display ip 显示办理VLAN接口IP的相关信息[H3C]display interface vlan-interface 20 检查办理VLAN的接口信息<H3C>debugging ip 开启IP调试功效<H3C>undo debugging ip三.DHCP客户端配置:[H3C-Vlan-interface20]ip address dhcp-alloc 办理VLAN接口通过DHCP方法获取IP地址[H3C-Vlan-interface20]undo ip address dhcp-alloc取消[H3C]display dhcp 显示DHCP客户信息<H3C>debugging dhcp-alloc 开启DHCP调试功效<H3C>undo debugging dhcp-alloc四.端口配置:[H3C]interface Ethernet0/3[H3C-Ethernet0/3]shutdown[H3C-Ethernet0/3]speed 100 速率,可为10,100,1000和auto(缺省)[H3C-Ethernet0/3]duplex full 双工,可为half,full 和auto(缺省) 光口和汇聚后不克不及配置[H3C-Ethernet0/3]flow-control 开启流控,默认为封闭[H3C-Ethernet0/3]broadcast-suppression 20 设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响[H3C-Ethernet0/3]loopback internal 内环测试[H3C-Ethernet0/3]loopback external 外环测试,需插接自环头,必须为全双工或者自协商模式[H3C-Ethernet0/3]port link-type trunk 设置链路的类型为trunk,可为access(缺省),trunk[H3C-Ethernet0/3]port trunk pvidvlan 20 设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)[H3C-Ethernet0/3]port access vlan 20 将当前acces s端口加入指定的VLAN[H3C-Ethernet0/3]port trunk permit vlan all 允许所有的VLAN通过当前的trunk端口,可多次使用该命令[H3C-Ethernet0/3]mdi auto 设置以太端口为自动监测, normal(缺省)为直通线,across为交叉线[H3C]link-aggregation Ethernet 0/1 to Ethernet 0/4 将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚[H3C]undo link-aggregation Ethernet 0/1 删除该汇聚组[H3C]link-aggregation mode egress 配置端口汇聚模式为按照目的MAC地址进行负荷分管,可选为ingress,egress和both,缺省为both [H3C]monitor-port Ethernet 0/2 将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,并且它们不克不及同在一个端口,该端口不克不及在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变[H3C]mirroring-port Ethernet 0/3 to Ethernet 0/4 both 将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound暗示仅监控接收的报文,outbound暗示仅监控发送的报文[H3C]display mirror[H3C]display interface Ethernet 0/3<H3C>reset counters 清除所有端口的统计信息[H3C]display link-aggregation Ethernet 0/3 显示端口汇聚信息[H3C-Ethernet0/3]virtual-cable-test 诊断该端口的电路状况五.VLAN配置:[H3C]vlan 2[H3C]undo vlan all 删除除缺省VLAN外的所有VLAN,缺省VLAN不克不及被删除[H3C-vlan2]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不克不及用来增加trunk或者hybrid端口[H3C-vlan2]port-isolate enable 打开VLAN内端口隔离特性,不克不及二层转发,默认不启用该功效[H3C-Ethernet0/4]port-isolate uplink-port vlan 2设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不克不及与汇聚同时配置[H3C]display vlan all 显示所有VLAN的详细信息S1550E支持基于端口的VLAN,通过创建不合的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-gro up的端口不克不及互相通信,最多支持50个user-group[H3C]user-group 20 创建user-group 20,默认只存在u ser-group 1[H3C-UserGroup20]port Ethernet 0/4 to Ethernet 0/7 将4到7号端口加入到VLAN20中,初始时都属于user -group 1中[H3C]display user-group 20 显示user-group 20的相关信息六.集群配置:S2100只能作为成员交换机加入集群中,加入后系统名改成"集群名_成员编号.原系统名"的格局.即插即用功效通过两个功效实现: 集群办理协议MAC组播地址协商和办理VLAN协商[H3C]cluster enable 启用群集功效,缺省为启用[H3C]cluster 进入群集视图[H3C-cluster]administrator-address H-H-H name switch H-H-H为命令交换机的MAC,加入switch集群[switch_1.H3C-cluster]undo administrator-address退出集群[H3C]display cluster 显示集群信息[H3C]management-vlan 2 集群报文只能在办理VLAN中转发,同一集群需在同一个办理VLAN中,需在建立集群之前指定办理VLAN<H3C>debugging cluster七.QoS配置:QoS配置步调:设置端口的优先级,设置交换机信任报文的优先级方法,队列调度,端口限速[H3C-Ethernet0/3]priority 7 设置端口优先级为7,默认为0[H3C]priority-trust cos 设置交换机信任报文的优先级方法为cos(802.1p优先级,缺省值),还可以设为dscp方法(dsc p优先级方法)[H3C]queue-scheduler hq-wrr 2 4 6 8 设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8[H3C-Ethernet0/3]line-rate inbound 29 将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,12 8,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4 M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8 *1024,即104M,112M,120M...1000M[H3C]display queue-scheduler 显示队列调度模式及参数[H3C]display priority-trust 显示优先级信任模式八.系统办理:[H3C]mac-address blackhole H-H-H vlan 1 在VLAN1中添加黑洞MAC[H3C]mac-address static H-H-H interface Ethernet 0/1 vlan 1 在VLAN1中添加端口一的一个mac[H3C]mac-address timer aging 500 设置MAC地址表的老化时间为500s[H3C]display mac-address[H3C]display arp[H3C]mac-address port-binding H-H-H interface Ethernet 0/ 1 vlan 1 配置端口邦定[H3C]display mac-address port-binding[H3C]display saved-configuration[H3C]display current-configuration<H3C>save[H3C]restore default 恢断交换机出厂默认配置,恢复后需重启才干生效[H3C]display version<H3C>reboot[H3C]display device[H3C]sysnamebigheap[H3C]info-center enable 启用系统日志功效,缺省情况下启用[H3C]info-center loghostip 192.168.0.3 向指定日志主机(只能为UNIX或LINUX,不克不及为Windows)输出信息,需先开启日志功效,缺省封闭<H3C>terminal debugging 启用控制台对调试信息的显示,缺省控制台为禁用<H3C>terminal logging 启用控制台对日志信息的显示,缺省控制台为启用<H3C>terminal trapping 启用控制台对告警信息的显示,缺省控制台为启用[H3C]display info-center 显示系统日志的配置和缓冲区记录的信息[H3C]display logbuffer 显示日志缓冲区最近记录的指定数目的日志信息[H3C]display trapbuffer 显示告警缓冲区最近记录的指定数目的日志信息<H3C>reset logbuffer 清除日志缓冲区的信息<H3C>reset trapbuffer 清除告警缓冲区的信息九.网络协议配置:NDP即是邻居发明协议,S1550E只能开启或封闭NDP,无法配置,默认有效保存时间为180s,NDP报文发送的间隔60s[H3C]ndp enable 缺省情况下是开启的[H3C-Ethernet0/3]ndp enable 缺省情况下开启[H3C]display ndp 显示NDP配置信息[H3C]display ndp interface Ethernet 0/1 显示指定端口NDP发明的邻居信息<H3C>debugging ndp interface Ethernet 0/1HABP协议即Huawei Authentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMP v1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使办理设备无法办理下挂的交换机的问题.交换机启动HABP后,将忽略8 02.1x认证.HABP包含办事器和客户端,由办事器定期发送请求,客户端进行应答,并向下进行转发,办事器一般启动在办理设备上,客户机在下挂设备上启动,1550E只支持客户端.[H3C]habp enable 启动HABP特性,缺省即启动,启动后即缺省为客户机模式<H3C>debugging habp 启动HABP调试功效NTDP即邻居拓扑发明协议,用来收集网络拓扑信息的协议,与N DP协议一起任务,用于集群办理,S1550E的配置主要包含开启与封闭功效能,开启与封闭调试功效[H3C]ntdp enable 缺省情况下为开启的[H3C-Ethernet0/3]ntdp enable 缺省情况下为使能<H3C>debugging ntdp十.SNMP配置:S1550E支持SNMPv1,SNMPv2c,主要配置包含:设置团体名,设置系统信息,设置Trap目标主机的地址,允许或禁止发送Trap,禁止SNMP Agent的运行[H3C]snmp-agent community read bigheap 设置bighe ap团体,且为只读拜访[H3C]snmp-agent max-size 1600 设置Agent能接受/发送的SNMP消息包最大为1600字节,缺省1500[H3C]snmp-agent sys-info contact #27345 location Diqiu ve rsion v2c 设置系统信息,版本为v2c,缺省情况下联系信息为"R&D Hangzhou, H3C Technologies co.,Ltd.",位置为"Ha ngzhou China",v2c版本[H3C]undo snmp-agent 禁止SNMP Agent的运行,若配置任何SNMP命令将重新启动SNMP Agent[H3C]display snmp-agent community read[H3C]display snmp-agent sys-info contact[H3C]display snmp-agent sys-info location[H3C]display snmp-agent sys-info version<H3C>debugging snmp-agent packet|process十一.IGMP Snooping配置:IGMP Snooping是运行在二层交换机上的组播约束机制,用于办理和控制组播组.主要担任建立和维护二层MAC地址表,同时按照建立的组播地址表来转发路由器下发的组播报文,如果不运行I GMP Snooping,则组播报文将在二层网络中广播IGMP Snooping配置包含:启动和封闭IGMP Snooping,配置路由器端口老化时间,配置最大响应查询时间,配置组播组成员端口老化时间,配置端口快速离开,调试功效[H3C]igmp-snooping 启用IGMP Snooping功效,默认为封闭[H3C]igmp-snooping router-aging-time 500 配置路由器端口老化时间为500s,默认为105s[H3C]igmp-snooping max-response-time 15 配置最大响应查询时间为15s,默认为10s[H3C]igmp-snooping host-aging-time 300 配置组播组成员端口老化时间为300s,默认为260s[H3C-Ethernet0/3]igmp-snooping fast-leave 配置快速离开,若收到离开报文,则立即删除端口,不询问[H3C]display igmp-snooping configuration 显示配置信息[H3C]display igmp-snooping statistics 显示包统计信息[H3C]display igmp-snooping group vlan 2 显示VLAN 2中IP组播组和MAC组播组的信息<H3C>reset igmp-snooping statistics 清楚统计信息<H3C>debugging igmp-snooping十二.系统调试:<H3C>debugging all 开启所有调试开关,此命令为协议调试开关<H3C>terminal debugging 终端调试开关,打开开关,默认为封闭<H3C>debugging drv 主要显示报文的实际内容,默认为封闭[H3C]display debugging 显示调试开关状态十三.802.1x配置:[H3C-Ethernet0/3]dot1x 开启802.1x特性,也可在系统视图下使用,使用后全局开启,也可用 interface参数开启指定端口的802.1x特性,缺省全封闭,要启用802.1x,全局和端口的都需开启[H3C-Ethernet0/3]dot1x port-control unauthorized-force 设置任务模式为强制非授权模式,使用模式与dot1x命令相同,默认为auto,即通过了认证才可以拜访,还有authorized-force,为强制授权模式,允许用户拜访[H3C-Ethernet0/3]dot1x port-method portbased 设置接入控制方法为基于端口的,使用模式与 dot1x命令相同,默认为macbase,基于MAC地址的[H3C-Ethernet0/3]dot1x max-user 10 设置端口接入用户的数量最大为10个,使用模式与dot1x命令相同,默认为128,取值规模为1-128[H3C]dot1x authentication-method eap 设置802.1x 的用户认证办法为EAP,即EAP中继,直接用EAP报文发送到办事器,需办事器支持[H3C-Ethernet0/3]dot1x re-authenticate 开启802.1 x重认证功效使交换机以一定时间间隔周期性的进行认证,使用模式同dot1x命令,缺省情况下所有端口该特性都封闭[H3C]dot1x timer handshake-period 20 reauth-period 7200 q uiet-period 30 tx-period 20 supp- timeout 20 serv er-timeout 200 设置802.1x认证的定时器,handshake-period为认证成功后, 系统以此间隔为周期发送握手请求报文(相当于keepalive消息发送间隔),1-1024s,默认15s.reauth-period为重认证超时定时器,1-86400s,默认36 00s.quiet-period为用户认证失败后,Autheticator的静默定时器,静默后再处理认证,10-120s,默认60s.tx-period为传送超时定时器,Supplicant未成功发送认证应答报文,则重发认证请求,10-120s,默认为30s.supp-timeout为认证超时定时器,Supplicant未成功响应,则重发认证请求,10-120s,默认30s.server-timeout为办事器未成功响应的超时定时器,10 0-300s,默认100s.[H3C]display dot1x statistics 显示802.1x的配置,运行情况和统计信息十四.RADIUS配置:[H3C]radius scheme system 进入system计划,其各项值为缺省值,1550E只支持默认计划[H3C-radius-system]primary authentication 10.110.1.1 181 2 设置RADIUS办事器地址和UDP端口号,默认情况下,system计划中办事器IP地址为空,UDP端口号为1812 [H3C-radius-system]key authentication 123 指示RA DIUS加密同享密钥为123,默认无同享密钥[H3C-radius-system]timer 10 设置RADIUS办事器响应超时定时器,1-10s,默认为5s[H3C-radius-system]retry 10 设置RADIUS办事器最大响应重试次数为10,1-20次,默认为5次[H3C]display radius 显示radius计划信息<H3C>debugging radius packet 打开radius报文调试开关对于一般的路由器广大网友们应该都会设置,随着光纤的普及,越来越多的宽带提供商都采取光纤到户,想要使用光纤就必须使用光纤路由器,光纤路由器的设置很多人还不太了解.下面,我以H3C光纤路由器为例,给大家介绍如何进行设置.一、连接方法光纤－光电转换器—代理办事器—电脑.1、ADSL/VDSLPPPoE：电脑上运行第三方拨号软件如Enternet300或WinXP系统自带的拨号程序,填入ISP提供的账号和密码,每次上网前先要拨号.2、启用路由功效,填入了ISP提供的账号和密码,拨号的动作交给MODEM去做.3、静态IP：ISP提供应您固定的IP地址、子网掩码、默认网关、DNS.4、动态IP：电脑的TCP/IP属性设置为“自动获取IP地址”,每次启动电脑即可上网.5、802.1X+静态IP：ISP提供固定的IP地址,专用拨号软件,账号和密码.6、802.1X+动态IP：ISP提供专用拨号软件,账号和密码.7、WEB认证：每次上网之前,打开IE浏览器,会自动跳到ISP指定的主页,填入ISP提供的用户名密码,通过认证以后才可以进行其他得上网操纵.二、基本设置1、物理连接好,这里就不啰嗦了,大同小异,将电脑的ip地址和路由器办理地址设置在同一网段,在IE栏中输入办理IP地址,在用户登陆提示窗口输入宽带路由器说明书中的默认办理账户和密码进入设置界面.。

H3C交换机基本配置命令明细1：配置登录用户，口令等//用户直行模式提示符,用户视图system-view //进入配置视图[H3C] //配置视图(配置密码后必须输入密码才可进入配置视图)[H3C] sysname //设置主机名成为这里使用修改特权用户密码system-view[H3C]super password level 3 cipher/simple //设置本地登录交换机命令[H3C] aaa //进入aaa认证模式定义用户账户[H3C-aaa] local-user duowan password cipher duowan[H3C-aaa] local-user duowan level 15[H3C-aaa] local-user duowan service-type telnet terminal ssh //有时候这个命令是最先可以运 //行的，上边两个命令像password，level都是定义完vty 的 // authentication-mode aaa后才出现[H3C-aaa] quit[H3C] user-interface vty 0 4 //当时很奇怪这个命令就是找不到，最后尝试了几次才能运行[H3C-ui-vty0-4] authentication-mode aaa[H3C-ui-vty0-4] quit单独设置远程登录账户：system-view[H3C]user-interface vty 0 4[H3C-ui-vty0-4]authentication-mode password //设置登录模式[H3C-ui-vty0-4]user privilege level 3 //管理权限配置，3为管理级权限[H3C-ui-vty0-4]set authentication password cipher //设置登录密码以密文方式登录[H3C-ui-vty0-4]quit[H3C]2：H3C VLan设置创建vlan：//用户直行模式提示符,用户视图system-view //进入配置视图[H3C] vlan 10 //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图[H3C-vlan10] quit //回到配置视图[H3C] vlan 100 //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图[H3C-vlan100] quit //回到配置视图将端口加入到vlan中：[H3C] interface GigabitEthernet2/0/1 (10G光口)[H3C- GigabitEthernet2/0/1] port link-type access //定义端口传输模式[H3C- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100[H3C- GigabitEthernet2/0/1] quit[H3C] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。

H3C交换机配置命令大全1、system-view 进入系统视图模式2、sysname 为设备命名3、display current-configuration 当前配置情况4、language-mode Chinese|English 中英文切换5、interface Ethernet 1/0/1 进入以太网端口视图6、port link-type Access|Trunk|Hybrid 设置端口访问模式7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、vlan 10 创建VLAN 10并进入VLAN 10的视图模式11、port access vlan 10 在端口模式下将当前端口加入到vlan 10中12、port E1/0/2 to E1/0/5 在VLAN模式下将指定端口加入到当前vlan中13、port trunk permit vlan all 允许所有的vlan通过H3C路由器1、system-view 进入系统视图模式2、sysname R1 为设备命名为R13、display ip routing-table 显示当前路由表4、language-mode Chinese|English 中英文切换5、interface Ethernet 0/0 进入以太网端口视图6、ip address 192.168.1.1 255.255.255.0 配置IP地址和子网掩码7、undo shutdown 打开以太网端口8、shutdown 关闭以太网端口9、quit 退出当前视图模式10、ip route-static 192.168.2.0 255.255.255.0 192.168.12.2 description To.R2 配置静态路由11、ip route-static 0.0.0.0 0.0.0.0 192.168.12.2 description To.R2 配置默认的路由H3C S3100 SwitchH3C S3600 SwitchH3C MSR 20-20 Router1、调整超级终端的显示字号；2、捕获超级终端操作命令行，以备日后查对；3、language-mode Chinese|English 中英文切换；4、复制命令到超级终端命令行，粘贴到主机；5、交换机清除配置:<H3C>reset save ；<H3C>reboot ；6、路由器、交换机配置时不能掉电，连通测试前一定要检查网络的连通性，不要犯最低级的错误。
