半导体照明技术半导体照明技术一、基础知识篇•1．光的本质是什么，物体发光有哪几种方式？•2．何谓电致发光？半导体发光为何属冷光？•3．照明光源的发展经历了哪几个阶段？•4．LED的工作原理与基本结构是什么？•5．LED光源有哪些优势？•6．在主要性能方面，目前白光LED与传统光源相比有哪些优缺点？•7．什么是色温？什么是显色指数？•8．通用照明对白光LED的光电性能有哪些基本要求？•9．什么是人眼对光的视觉敏感曲线？•10．人眼对光的视觉敏感曲线对我们了解LED照明有什么作用？•11．LED的发展经历了哪几个阶段？•12．何谓LED的伏安特性？LED的电功率是如何计算的？•13．LED的基本特性是什么？•14．何谓LED的电―光转换？如何表述光电转换效率？•15．LED单色光（红、黄、蓝、绿等）的光谱与白光的光谱有什么区别？•16．在通用照明领域，LED取代传统光源从目前来看还需克服哪些障碍？•17．LED取代传统光源还有哪些需要攻克的课题，当前国际上LED发展的趋势如何？•18．何谓绿色照明光源？它有哪些特点？•19．为什么说21世纪照明产业将迎来自爱迪生发明白炽灯以来的又一次产业革命？•20．哪些产业是LED产业链的构成部分？•21．LED上游产业是指哪些产业？•22．LED中游产业是指哪些产业？•23．LED下游产业是指哪些产业？•24．LED产业的发展，可以带动哪些相关产业的产品升级换代和技术创新？•25．用半导体光源取代传统光源对我国这样一个照明光源生产与出口大国的重要意义何在？•26．当前我国LED产品与国际先进水平相比，主要差距在哪里？•27．我国发展半导体照明产业的优势何在？政府主管部门出台了哪些推进这一产业发展的重要举措？•二、外延芯片篇•28．LED的发光有源层――PN结是如何制成的？哪些是常用来制造LED的半导体材料？•29．什么是LED的内量子效率？不同的发光波长，假定内量子效率达100％，其电―光效率有何不同？•30．LED PN结有源层发出的光子能否100％逸出到空气中？•31．有哪些生长LED有源层的外延方法？它们各自有什么特点？•32．哪些材料可以用做生长外延层的衬底材料？它们各自有哪些优缺点？•33．当前，生产超高亮LED的外延方法主要有几种？什么是MOCVD？•34．当前，用做半导体照明光源的高效LED的外延层结构有何创新和发展？它们的结构如何？•35．当前的GaAs、GaP、GaAlAs、GaInAlP以及InGaN等均是无机半导体材料，除此之外，还有哪些无机材料可以制造发光二极管？目前研发的进展如何？•36．简述有机半导体发光二极管发展历程，0LED等能否进入照明领域？•37．国内LED外延产业的状况与发展趋势如何？•38．LED芯片的制造流程是怎样的？•39．LED芯片制造工序中，哪些工序对其光电性能有较重要的影响？•40．芯片制造过程中通过哪些工艺技术措施可以提高芯片发光强度与出光效率？•41．LED芯片为什么要分成诸如8mil，9mil…13～22mil，40mil等不同的尺寸？尺寸大小对LED光电特性有哪些影响？•42．LED大功率芯片一般指多大面积的芯片？为什么？大功率芯片的版图设计有哪些特殊考虑？•43．制造GaN外延材料的芯片工艺和加工设备与GaP、GaAs、InGaAlP相比有哪些不同的要求？为什么？•44．什么是“激光剥离技术”？它在LED芯片制造中起什么作用？它主要用在哪类芯片制造中？•45．“透明电极”芯片的结构与它的特点是什么？•46．什么是“倒装芯片（Flip-Chip）”？它的结构如何？它有哪些优点？•47．用于半导体照明的芯片技术的发展主流是什么？三、封装篇•48．提高LED芯片光子逸出率的途径有哪些？为什么说通过封装设计和封装材料改进可以提高LED光子逸出效率？•49．简述提高LED芯片电―光转换效率的重要意义。

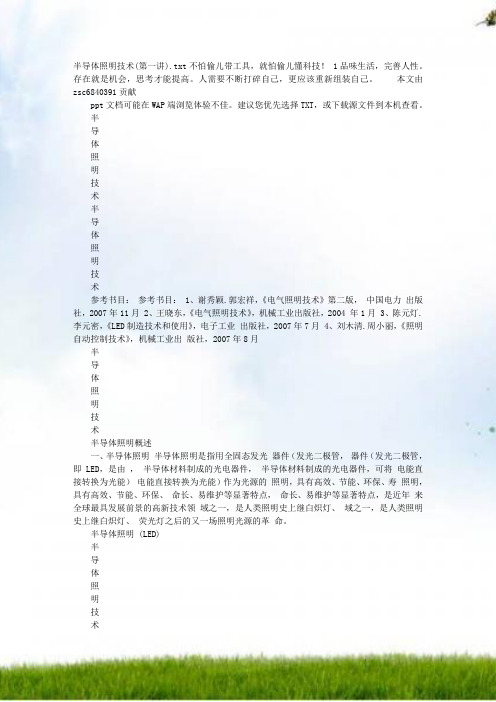

半导体照明技术(第一讲).txt不怕偷儿带工具，就怕偷儿懂科技！ 1品味生活，完善人性。
存在就是机会，思考才能提高。
人需要不断打碎自己，更应该重新组装自己。
本文由zsc6840391贡献ppt文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
半导体照明技术半导体照明技术参考书目：参考书目： 1、谢秀颖.郭宏祥，《电气照明技术》第二版，中国电力出版社，2007年11月 2、王晓东，《电气照明技术》，机械工业出版社，2004 年1月 3、陈元灯.李元密，《LED制造技术和使用》，电子工业出版社，2007年7月 4、刘木清.周小丽，《照明自动控制技术》，机械工业出版社，2007年8月半导体照明技术半导体照明概述一、半导体照明半导体照明是指用全固态发光器件（发光二极管，器件（发光二极管，即LED，是由，半导体材料制成的光电器件，半导体材料制成的光电器件，可将电能直接转换为光能）电能直接转换为光能）作为光源的照明，具有高效、节能、环保、寿照明，具有高效、节能、环保、命长、易维护等显著特点，命长、易维护等显著特点，是近年来全球最具发展前景的高新技术领域之一，是人类照明史上继白炽灯、域之一，是人类照明史上继白炽灯、荧光灯之后的又一场照明光源的革命。
半导体照明 (LED)半导体照明技术二、LED（Light Emitting Diode ）（ LED，是一种固态的半导体器件, ，是一种固态的半导体器件它可以直接把电转化为光。
它可以直接把电转化为光。
LED的心的心脏是一个半导体的晶片，脏是一个半导体的晶片，晶片的一端附在一个支架上，附在一个支架上，整个晶片被环氧树脂封装起来。
脂封装起来。
半导体晶片由两部分组一部分是P型半导体型半导体，成，一部分是型半导体，空穴占主导地位，另一端是N型半导体型半导体，导地位，另一端是型半导体，主要是电子。
是电子。
这两种半导体相连就形成一结个“P-N结”。
半导体照明基础知识笫一部分光源基础1. 光致发光有大量材料受到紫外线的激发而辐射出可见光，称为光致发光荧光这个词用来表示材料受到激发后立即发光.荧光灯属.光致发光2•电致发光将电能直接转化为光能的一种物理现象.光-电转换不需经过其他物理过程.如丄ED发光属电致发光.3. 光源分类热辐射：白炽灯，卤钨灯气体放电：高压气体放电灯：汞灯.钠灯.舍金卤化物灯.低压气体放电灯：钠灯，荧光灯.电致发光：发光二极管（LED4. 性能参数光效：光源将其他形式的能量转化为可见光的能力的量，光源所发出的光通量和光源所消耗的电功率之比。
即①/Pi单位：ml/w光源寿命：全寿命，平均寿命，有效寿命。
有效寿命是指光源的光通量下降到初始值的70%5. 光通维持率在规定条件下对LED竟明产品进行燃点，在寿命期间内燃点达到一特定时间时所发出的光通量与初始光通量的比值，用百分数表示。
6. 光分布光源的分布分为漫射性和指向性。
笫二部分光度学基础1. 光通量光通量：光源在单位时间内发出的光量称为光源的光通量用①表示。
单位:ml2. 发光强度光源在某一方向的单位立体角中发射的光通量定义为光源在该方向上的发光强度。
（简称光强）用符号：I表示,单位：（cd）表示3. 光照度光照度（简称照度）是表征表面被照明程度的量，是单位表面接受到的光通量用符号:E表示，单位：lx, 例：晴天中午地面照度为了100000 lx4. 亮度光源在某一方向的亮度（L）是光源在该方向上的单位投影面在单位立体角中发射的光通量.笫三部分色度学基础1. CIE标准色度学系统规定RG系统的三色光波长700.0nm（红光R）546.1 nm（绿光G）435.8nm（蓝光B）2. 色温将标准黑体加温，黑体颜色将由：红，橙红，黄，黄白，蓝白依次变化。
光源色温定义为和黑体颜色相近时的黑体温度。
用热力学温度K表示。
色温用CT 表示，单位:K当光源发出的光的颜色与黑体在某一温度下辐射的颜色相同时，黑体的温度称为该光源的颜色温度，简称：色温3. 相关色温光源发出的光的颜色和各种温度下的黑体辐射的颜色都不完全相同，通常选用与其光颜色最为接近的黑体的温度为该光源的相关色温，用CC■表示单位:K 4. 显色指数光源对物体颜色的还原能力用显色指数表示。
一概念1半导体分类：(1)晶体半导体:元素半导体，化合物半导体；(2)非晶体半导体(3)有机半导体2晶体的定义和分类:(1)由周期排列的原子构成的物体，具有一定熔点的固体，称为晶体。
(2)单晶体，多晶体单晶体是个凸多面体，围成这个凸多面体的面是光滑的，称为晶面。
由许多小单晶(晶粒)构成的晶体，称为多晶体。
多晶体仅在各晶粒内原子才有序排列，不同晶粒内的原子排列是不同的。
3半导体发展的四大阶段：第一阶段：现象的观察第二阶段：理论指导第三阶段：晶体管诞生第四阶段：集成电路出现4固体物质的微观粒子排列：固体物质是由大量的原子、分子或离子按照一定方式排列而成的，这种微观粒子的排列方式称为固体的微结构。
5长程有序：在晶体中尺寸为微米量级的小晶粒内部，原子的排列是有序的。
在晶体内部呈现的这种原子的有序排列，称为长程有序。
6晶体的基本性质：(1)•周期性(Periodicity )(2)・对称性(Symmetry )(3)•各向异性(Anisotropy )(4)•最小内能性(5)•晶格振动(Lattice Vibration )7解理：晶体具有沿某一个或数个晶面发生劈裂的特征，这种特征称为晶体的解理。
解理的晶面，称为解理面。
8原胞：这些平行六面体形状的、代表晶体结构中最小的重复单元，称为固体物理学原胞，简称为原胞。
9品胞：品胞(Unit Cell)能完整反映晶体内部原子或离子在三维空间分布之化学-结构特征的平行六面体单元。
其中既能够保持晶体结构的对称性而体积又最小者特称“单位晶胞”，但亦常简称晶胞。
10原子晶体的特点：a导电性能差；b熔点高；c硬度高；d热膨胀系数小。
11金属晶体的特点：导电性能良好；导热性能良好；不同金属存在接触电势差；延展性能良好。
12晶体的对称元素：对称元素包括对称面(或镜面)、对称中心(或反演中心)、旋转轴和旋转反演轴。
13电子填充遵循的原理与规则：电子在各壳层上的填充，遵循能量最小原理、泡利不相容原理和洪特规则。

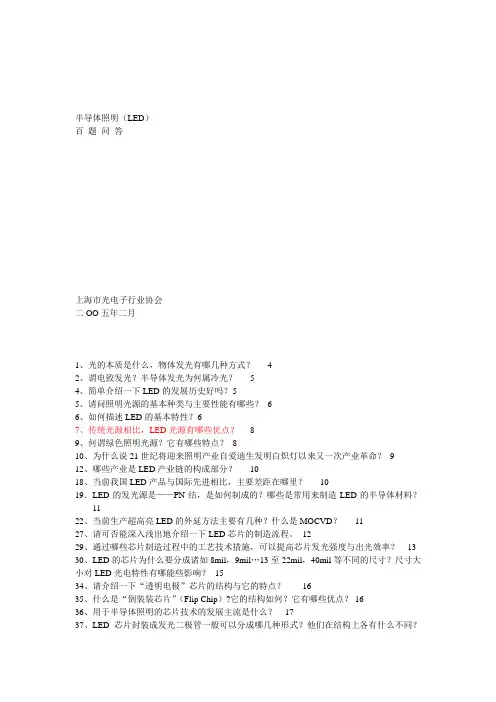

半导体照明（LED）百题问答上海市光电子行业协会二OO五年二月1、光的本质是什么，物体发光有哪几种方式？ 42、谓电致发光？半导体发光为何属冷光？ 54、简单介绍一下LED的发展历史好吗？55、请问照明光源的基本种类与主要性能有哪些？66、如何描述LED的基本特性？67、传统光源相比，LED光源有哪些优点？89、何谓绿色照明光源？它有哪些特点？810、为什么说21世纪将迎来照明产业自爱迪生发明白炽灯以来又一次产业革命？912、哪些产业是LED产业链的构成部分？1018、当前我国LED产品与国际先进相比，主要差距在哪里？1019．LED的发光源是——PN结，是如何制成的？哪些是常用来制造LED的半导体材料？1122、当前生产超高亮LED的外延方法主要有几种？什么是MOCVD？1127、请可否能深入浅出地介绍一下LED芯片的制造流程。
1229、通过哪些芯片制造过程中的工艺技术措施，可以提高芯片发光强度与出光效率？1330、LED的芯片为什么要分成诸如8mil，9mil…13至22mil，40mil等不同的尺寸？尺寸大小对LED光电特性有哪能些影响？1534、请介绍一下“透明电极”芯片的结构与它的特点？1635、什么是“倒装装芯片”（Flip Chip）?它的结构如何？它有哪些优点？ 1636、用于半导体照明的芯片技术的发展主流是什么？1737、LED芯片封装成发光二极管一般可以分成哪几种形式？他们在结构上各有什么不同？1738、LED芯片封装成器件一般的制造程是什么？1839、为什么要将芯片进行封装？封装后的器件比裸芯在性能上有什么不同？1841、何谓“一次光学设计”？LED封装中有哪几种出光透镜？他们有何特点？1942、大功率LED的封装形式目前常见的有哪几种？他们各自有哪些异同？2046、能否简单介绍一下芯片粘结工艺中的“合金粘结”工艺？2048、白光LED是通过哪些方法来实现的？2149．当前制造白光LED的主流方法是什么？2250．白光LED当前具有代表性的产品的水平如何？2251．什么是色温？什么是显色指数？2252．照明领域对白光LED的光电性能有哪些基本要求？2354．LED光源取代传统光源从目前来看还需克服哪些障碍和基本技术关键？2355．白光LED的光谱与单色光（红、黄、蓝、紫等）的光谱有些什么区别？2556．为什么用太阳能电池与白光LED组合的照明系统被称为“真正的绿色照明”系统？2659．什么是LED的内量子效率？不同的发光波长，假定内量子效率达100%，其电-光效率有何不同？2660、LED PN结有源层发出的光子能否100%逸出到空气中？2762、能否简述一下提高LED芯片电一光转换效率的意义何在？2863、衡量LED器件光电转换优劣的参数主要有哪些？2964、单个LED的流明效率与用LED作光源构成的灯具的流明效率有什么异同？3065、什么是人眼对光的视觉函数？3166、人眼对光的视觉函数这一特点对我们了解LED有什么作用？3267、为什么一个蓝光LED在涂上特殊的荧光粉构成白光LED后，其辐射光通量会比蓝光的高出几倍基至十几倍？3268、LED在照明应用中，往往要知道这个LED的照度是多少，请问照度的定义是什么？知道了这个LED的辐射光通量，能否求出它的照度？3370、请问LED光通量φ与发光强度即光强是否能相互转换？3471、LED的发光强度Iv与照度E之间如何进行换算？ 3472、为什么说用积分球来测量LED的光通量时，可以认为：在积分球内表面任一点位置上得到的由另一部分反射出的照度，不受点的位置的影响？3573、为什么LED PN结上温度升高会引起它的光电参数退化？3675、衡量LED长期使用性能退化的主要指标是什么？3676、什么是LED的结温，它是如何产生的？3777、简述结温对LED光输出的影响3879．当结温上升时，LED的发光波长与颜色如何变化？3980．简述什么是热阻？它的定义和单位是什么？4081．LED PN结上最高结温的含义是什么？4082．试述LED器件的热阻模型，它由哪些部分构成？各有什么特点？4183．为什么说提高光效可降低结温，试述提高光效的主要途径4284．试述热阻在功率LED光源应用中的作用4385、如何减小LED的热阻值4486．请简单介绍一下目前常用的热阻测试方法：4587．何谓功率型LED，请介绍一下它的发展概况：4690．LED工作时，较好的驱动方法是什么方法？4791.有哪些常用的恒流驱动LED的方法？请作简单介绍。
