照明线路的安装、运行及维护范文一、照明线路的安装照明线路是指供给室内或者室外照明设备使用的电线电缆线路。
照明线路的安装是保证照明设备正常运行的重要环节，安装不当会影响照明效果，甚至可能引发安全事故。
因此，在安装照明线路时，必须遵循一定的规范和安全标准。
1. 施工前准备工作在进行照明线路的安装之前，首先要明确照明设备的位置、数量和功率需求，然后根据需求设计线路布置方案。
同时，要保证施工场地的通风良好，防止气体积聚引发火灾。
2. 选择合适的电线电缆根据照明设备的功率、距离和使用条件选择合适的电线电缆。
通常情况下，室内照明线路可以使用铜芯电线，室外照明线路应选择耐候性好的防水电缆。
3. 线路布置根据设计方案进行线路布置，要保证线路走向合理，避免与其他设备的线路交叉，同时要留出足够的安全间距。
在布置线路时，要注意电线电缆的保护，避免损坏。
4. 连接照明设备将电线电缆与照明设备进行连接，要根据设备的接线要求进行正确接线，确保电路的正常通断。
5. 接地保护照明线路必须进行接地保护，确保人身安全。
在安装过程中，要合理安排接地点的位置，选择合适的接地方法，并保证接地电阻符合规范要求。
二、照明线路的运行照明线路的运行是指照明设备正常使用的过程，要保证线路的安全、稳定和节能运行。
1. 定期检查定期对照明线路进行检查，查看线路是否存在漏电、发热、老化等问题，及时修复或更换损坏的电线电缆。
2. 保持清洁定期清洁照明设备和线路，确保无尘、无水、无污物，避免照明设备受阻碍以及生锈等问题。
3. 节约用电在使用照明设备时，要注意合理使用，并采取节能措施，如使用节能灯具、降低功率等，减少对线路的负荷，提高线路的使用寿命。
4. 防止过载定期检查线路的负荷情况，如发现负荷过重，应采取相应措施进行分散，防止线路过载导致安全事故的发生。
三、照明线路的维护照明线路的维护是为了保证线路的安全可靠运行，延长线路的使用寿命。
1. 定期巡检定期巡查照明线路，及时发现线路存在的问题，并进行维修或更换工作，防止故障扩大。
照明线路的安装、运行及维护范本第一部分：照明线路的安装1. 安装前准备在进行照明线路的安装前，必须对相关设备和材料进行准备，包括但不限于：- 灯具：根据需要选择适当的灯具，确保其质量和性能符合标准要求。
- 电线：选择符合要求的电线，尺寸和材质应该根据电流负载进行合理选择。
- 开关：选择合适的开关设备，以确保开关的质量和性能符合标准要求。
- 接线盒和配件：选择合适的接线盒和配件，以确保安全和可靠的电气连接。
2. 安装程序- 将电线从电源位置拉到照明位置，并确保电线路径安全和隐蔽。
- 在需要安装灯具的位置准确定位，并适当的安装灯具支架。
- 根据灯具的要求，正确连接电线和灯具。
- 确保电线连接稳定可靠，并使用合适的绝缘材料进行绝缘和保护。
3. 安装注意事项- 在安装过程中，务必遵循相关的安全操作规程，并牢记相关的电气安全知识。
- 安装过程中应避免电线的过度拉伸和扭曲，以免损坏电线绝缘层。
- 安装灯具时，应确保灯具的固定牢固，以防止摇晃或脱落。
- 在接线时，应确保电线的正确连接顺序，并进行必要的测试和检验。
- 安装完成后，应进行全面的检查和测试，以确保照明线路的安装质量和性能。
第二部分：照明线路的运行1. 预运行检查在开始运行照明线路之前，应进行以下预运行检查：- 检查灯具是否正确安装，开关是否正常工作。
- 检查电源电压是否符合灯具的要求。
- 检查线路是否存在短路、断路或其他故障。
- 检查灯具是否清洁，并确保没有任何残留物。
- 检查线路是否存在过载现象，确保负载合理分配。
2. 正常运行在照明线路正常运行期间，应注意以下事项：- 定期检查和清洁灯具，确保其正常工作。
- 定期检查和测试开关，确保其正常工作。
- 定期检查和维护电线和接线盒，确保其电气连接稳定。
- 定期检查线路负载，确保负载合理分配，不超过线路承载能力。
- 定期检查线路的绝缘和接地情况，确保电气安全性。
第三部分：照明线路的维护1. 定期维护定期维护是确保照明线路正常运行的重要环节，主要包括以下内容：- 清洁灯具表面和灯罩，确保灯具亮度和光线质量。
照明线路的安装、运行及维护范本1. 安装照明线路- 在进行照明线路的安装前，先检查安装地点的电源负载情况和线路容量，确保能满足照明需求。
- 在进行线路安装之前，先规划好线路的布局，确定线路的走向和灯具的位置。
- 使用合适的电线，根据需要选择合适的线径，确保能够承受所需的电流负载。
- 进行线路的布线，注意保持线路的整洁和美观，避免过长的线路和交叉线路的交叉干扰。
- 安装合适的开关和插座，确保能够方便地控制和管理照明设备。
2. 运行照明线路- 在线路安装完成后，先进行必要的检查和测试，确保线路连接正确，无短路和漏电现象。
- 合理安排灯具的使用时间和功率，避免超负荷运行和能源浪费。
- 定期维护和清洁灯具，确保其正常工作和延长使用寿命。
- 注意照明线路的散热问题，避免长时间高功率运行导致线路过热，影响线路寿命。
3. 维护照明线路- 定期巡检线路，检查线路连接是否松动，灯具是否正常工作。
- 定期清洁线路和灯具，清除尘垢和杂物，避免影响线路传导和灯具散热。
- 定期检测线路的电压和电流，确保其正常运行，避免过载或电压不稳定的情况。
- 及时更换损坏的灯具或线路部件，避免因损坏部件引发故障或安全隐患。
- 在进行维修或更换时，务必先切断电源，确保安全操作。
4. 范本示例- 对于安装照明线路的范本，可参考以下实例：- 本文旨在指导照明线路的安装、运行和维护，包括线路规划、布线、选择电线和开关等并根据实际情况进行适当的调整。
- 安装照明线路前，先检查电源负载情况和线路容量，确保能满足照明需求。
- 在进行线路安装前，先规划好线路的布局，确定线路的走向和灯具的位置。
- 使用合适的电线，根据需要选择合适的线径，确保能够承受所需的电流负载。
- 进行线路的布线，注意保持线路的整洁和美观，避免过长的线路和交叉线路的交叉干扰。
- 安装合适的开关和插座，确保能够方便地控制和管理照明设备。
- 在线路安装完成后，先进行必要的检查和测试，确保线路连接正确，无短路和漏电现象。
照明线路的安装、运行及维护，是指在建筑物或其他场所内，按照特定的布线规则和程序安装、运行、维护照明系统的过程。
本文将详细介绍照明线路的安装、运行及维护的步骤和注意事项。
一、照明线路的安装步骤1.设计规划：在进行照明线路的安装前，需要进行详细的设计规划，包括照明系统的布置、灯具的选型、线路的布线等。
2.材料准备：根据设计规划确定所需的材料，包括电线、开关、插座、灯具等，确保材料的质量和数量符合要求。
3.布线敷设：根据设计规划，在墙体、天花板或地面上，使用电钻或其他工具开孔，将电线敷设到相应位置。
布线时要注意保持电线的整齐、平直，避免交叉、搭接和过弯等情况。
4.安装开关插座：根据设计规划，在合适的位置安装开关和插座。
开关和插座的安装要注意与电线的连接是否牢固，接线是否正确，以及与墙体的固定是否稳固。
5.安装灯具：根据设计规划，在合适的位置安装灯具。
安装灯具时要注意与电线的连接是否牢固，握紧螺丝，同时要保持灯具的水平和垂直。
6.接地处理：照明线路需要进行接地处理，确保电路的安全性。
将电线的金属外皮与接地装置进行连接，使电流能够正常流动，并及时测量接地电阻，确保符合安全要求。
7.验收测试：在完成照明线路的安装后，需要进行验收测试。
通过使用测试设备对线路进行测试，包括是否漏电、短路、过载等情况，以确保线路的正常运行。
二、照明线路的运行注意事项1.避免过载：在使用照明线路时，要避免过载。
不要将过多的灯具、电器设备接在同一回路上，以免引起线路过载，导致电器设备损坏甚至火灾等危险。
2.定期检查：定期检查照明线路的连接是否牢固，是否有松动、脱落等情况，及时修复和更换损坏的部件。
检查时要注意关闭电源，使用安全工具，避免触电和其他事故的发生。
3.防止潮湿：照明线路的运行要避免潮湿环境。
如遇到潮湿环境，应采取防水措施，确保灯具和线路的正常运行。
如果发现线路或灯具有湿润的迹象，应及时停止使用，并进行处理。
4.定期清洁：定期清洁照明线路和灯具，确保灯具的光亮度和视觉效果。
照明线路的安装、运行及维护这是一个____字的文章，描述照明线路的安装、运行及维护。
为了简洁起见，可能有些细节不会详细提及，但会尽量涵盖基本的内容。
以下是正文：照明线路的安装、运行及维护（二）引言：照明线路是人们日常生活中所必需的设施之一，它提供了室内和室外的光照，使我们能够进行各种活动。
一个良好的照明线路需要进行安装、运行和维护，以确保其正常运行和安全使用。
一、照明线路的安装：1.前期准备工作：在进行照明线路的安装之前，需要进行一系列的前期准备工作。
首先，要根据使用场所的需要，确定照明灯具的数量和位置。
然后，查找电源线路，确保供电线路的负载能够满足照明线路的需求。
最后，在进行线路布置之前，要对线路进行详细的设计和规划。
2.线路布置：线路布置是照明线路安装的重要环节。
首先，要根据照明需求，确定灯具与电源线路的连接方式。
通常有两种方式，一种是串联连接，一种是并联连接。
然后，根据实际情况，进行线路管道的铺设和管道的连接。
在进行线路布置之前，还要仔细检查线路管道是否有损坏，并进行必要的修复和更换。
3.灯具安装：灯具安装是照明线路安装的最后一步。
在进行灯具安装之前，要先检查灯具和灯具接线盒是否符合安全标准，并按照使用说明书正确安装。
在安装过程中，要注意保护灯具和电线不受损坏，并确保灯具与线路的连接可靠。
二、照明线路的运行：1.电源管理：电源管理是照明线路运行的关键环节。
在日常使用中，要确保电源供应的稳定性和安全性。
首先，要定期检查电源正常，没有漏电和短路现象。
其次，要注意合理使用电源，避免过载或长时间使用电源。
最后，要定期对电源进行维护和保养，及时修复和更换老化和损坏的电源设备。
2.灯具管理：灯具管理是照明线路运行的另一个重要环节。
在日常使用中，要保持灯具的良好状态和正常运行。
首先，要定期检查灯具是否工作正常，有无发黄、闪烁或熄灭等现象。
其次，要及时更换灯泡和其他损坏的部件，确保灯具的亮度和寿命。
最后，要定期对灯具进行清洁和维护，避免积尘和污垢对照明效果的影响。

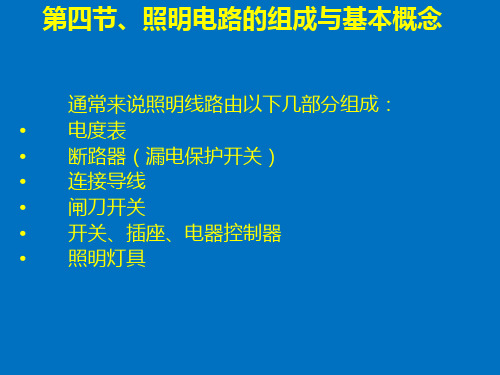

第四节室内照明线路的安装照明电路的组成包括单相电能表、漏电保护器、熔断器、插座、灯头、开关、照明灯具和各类电线及配件辅料等。
现从以下几个方面介绍。
一、常用照明设备（一）、白炽灯白炽灯俗称灯泡，是利用电流通过高熔点钨丝后，使之发热到白炽状态而发光的电光源，其发光效率比较低。
白炽灯有螺口式和插口式两种。
其组成结构如图4-1（a）（b）所示。
白炽灯的规格很多有220V、110V、36V、24V、12V、6V等。
其中36V以下的属于低压安全灯泡。
灯泡的灯头、灯座有卡口式和螺旋口式两种，如图4-1（c）（d）（e）所示，功率超过300W的灯泡，一般采用螺旋口灯头，因为螺旋口灯头在接触与散热方面好于卡口灯头。
（a）螺旋口白炽灯（b）卡口白炽灯（c）灯头（d）螺旋口灯座（e）卡口灯座图4-1 白炽灯及灯座白炽灯在使用过程中往往会出现一些问题，现将白炽灯线路的常见故障分析如下，见表4-1。
表4-1 白炽灯线路的常见故障分析故障现象产生故障的原因排除方法灯泡不亮1．灯丝断裂2．灯座或开关触头接触不良3．熔体熔断4．电路中出现断路故障1．更换灯泡2．把接触不良的出头修复，无法修复时，应换完好的灯座或开关3．查找原因，修复后更换熔体4．查线路灯泡发光强烈1．所接电源电压高于灯泡的额定电压2．灯丝局部短路（俗称搭丝）1．换与电源电压相符的灯泡2．更换灯泡灯光忽亮忽暗1．灯座或开关触头松动2．电源电压波动（通常由附近有大容量负载经常启动引起）3．熔断器熔丝接头接触不良1．修复松动的触头或接线2．更换配电变压器，增加容量3．重新安装或加固压接螺钉不断烧断熔丝1．灯座或挂线盒连接处两线互碰2．负载过大3．熔丝太细4．线路短路5．胶木灯座两触头间胶木严重烧毁1．重新接妥线头2．减轻负载或扩大线路的导线容量3．正确选用熔丝规格4．修复线路5．更换灯座灯光暗红1.灯座、开关或导线对地严重漏电2.灯座、开关接触不良或导线连接处接触电阻增加3.线路导线太长太细、线压降太大1.更换完好的灯座、开关或导线2.修复接触不良的触头，重新连接接头3.缩短线路长度，或更换较大截面积的导线（二）、荧光灯荧光灯又称为日光灯，如图4-2 所示，是由灯管、镇流器、启辉器、灯架、灯座组成。
荧光灯管是将管内抽成真空后再充入少量氩气的玻璃管，在灯管两端各装有一个通电时能发射大量电子的灯丝。
灯管内涂有荧光粉，并放有微量水银。
当灯管的两个电极上通电后便加热灯丝发射电子，电子在电场的作用下逐渐达到高速碰撞汞原子，使其产生紫外线；紫外线照射到管壁的荧光粉上，使其激发出可见光。
荧光灯的发光效率比白炽灯约高四倍，使用寿命长。
（a）荧光灯管的结构（b）灯头（c）结构图4-2 荧光灯荧光灯的点亮需要启辉器和镇流器。
启辉器由氖泡、介质电容、出线脚和外壳组成，如图4-3所示。
镇流器是带有铁芯的线圈。
其电路图如图4-4所示。
荧光灯常见故障分析如表4-2所示。
图4-3 启辉器图4-4 荧光灯电路图表4-2 荧光灯常见故障及排除方法故障现象产生原因排除方法荧光灯不能发光停电或保险丝烧断导致无电源找出断电原因，检修好故障后恢复送电灯管漏气或灯丝断用万用表检查或观察荧光粉是否变色，如确认灯管坏，可换新灯管电源电源过低不必修理新装日关灯接线错误检查线路，重新接线电子镇流器整流桥开路更换整流桥荧光灯灯光抖动或两端发红接线错误或灯座灯脚松动检查线路或修理灯座电子镇流器谐振电容器容量不足或开路更换谐振电容器灯管老化，灯丝上的电子发射将尽，放电作用降低更换灯管电源电压过低或线路电压降过大升高电压或加粗导线气温过低用热毛巾对灯管加热灯光闪烁或管内有螺旋滚动光带电子镇流器的大功率晶体管开焊接触不良或整流桥接触不良重新焊接新灯管暂时现象使用一段时间，会自行消失灯管质量差更换灯管灯管两端发黑灯管老化更换灯管电源电压过高调整电源电压至额定电压灯管内水银凝结灯管工作后即能蒸发或将灯管旋转180°灯管光度降低或色彩转差灯管老化更换灯管灯管上积垢太多清除灯管积垢气温过低或灯管处于冷风直吹位置采取遮风措施电源电压过低或线路电压降得太大调整电压或加粗导线灯管寿命短或发光后立即熄灭毁开关次数过多减少不必要的开关次数新装灯管接线错误将灯管烧坏检修线路，改正接线电源电压过高调整电源电压受剧烈振动，使灯丝振断调整安装位置或更换灯管断电后灯管仍发微光荧光粉余辉特性过一会将自行消失开关接到了零线上将开关改接至相线上灯管不亮，灯丝发红高频振荡电路不正常检查高频振荡电路，重点检查谐振电容器（三）、节能灯节能灯又称紧凑型荧光灯图4-5所示，它与普通日光灯一样，属一种低汞蒸气压放电灯。
它具有光效高（是普通灯泡的5倍），节能效果明显，寿命长，体积小，使用方便等优点。
节能灯因灯管外形不同，主要为U型管、螺旋管、直管型。
（a）U型管（b）螺旋管（c）直管型图4-5节能灯节能灯的镇流器主要以电子式为主，如图4-6（a）所示，具有“镇流”和“高压脉冲”功能。
其优点是节能、启动电压较宽、启动时间短（0.5s）、无噪声、无频闪现象，可以在15～60°C范围内正常工作。
采用电子镇流器的荧光灯的接线图，如图4-6（b）所示。
（a）外形（b）接线图4-6 电子镇流器的外形与接线（四）、LED灯LED即半导体发光二极管，是一种固态的半导体器件，它可以直接把电转化为光，如图4-4所示。
其特点是光效高、耗电少，寿命长、易控制、安全环保；是新一代固体冷光源。
图4-4 LED灯二、常见的照明用具及接线与安装（一）开关、插座、灯座（头）的接线1．开关的接线照明开关是控制灯具的电气元件，起控制照明电灯的亮与灭的作用（即接通或断开照明线路）。
开关有明装和安装之分，现家庭一般是暗装开关，如图4-7所示。
地线电源火线零线相线灯头火线图4-7 开关接线图4-8 插座接线2．插座的接线根据电源电压的不同，插座可分为三相四孔插座、单相三孔或五孔插座；家庭一般都是单相插座，可根据插座后面的标识，L端接相线，N端接零线，E端接地线。
一般插座接线原则是左零右相；单相三孔插座的接线原则是左零右相上接地。
如图4-8所示的插座接线。
注意：根据标准规定，相线（火线）是红色线，零线（中性线）是黑色线，接地线是黄绿双色线。
3．灯座的接线灯座上有一般两个接线端子，一个为相线端，一个为零线断。
在接线时灯座螺口上的接线端子，必须接零线，把来自开关的相线接在连通中心簧片的端子上。
接线时应注意线头弯曲的方向与螺丝拧紧的方向相同。
（二）漏电断路器与电子式电能表的接线1. 漏电保护器的接线电源进线必须接在漏电保护器的正上方，即外壳上标有“电源”或“进线”端；出线均接在下方，即标有“负载”或“出线”端。
倘若把进线、出线接反了，将会导致保护器动作后烧毁线圈或影响保护器的接通、分断能力。
如图4-10所示。
图4-10 漏电保护器的接线2．电子式电能表的接线DDS633型单相电子式电能表表接线盒里共有四个接线桩，从左至右按l、2、3、4编号。
直接接线方法是按编号l、3接进线（1接相线，3接零线），2、4接出线（2接相线，4接零线），如图4-11所示。
5、6为脉冲信号输出端子，用户可根据需要接线。
注意：在具体接线时，应以电能表接线盒盖内侧的线路图为准。
图4-11 DDS633型单相电子式电能表（二）开关、插座、灯座（头）的安装1、开关、插座、灯座（头）的明装采用明线安装方式时需要加装木台。
在明线敷设完毕后，需要安装开关、插座、挂线盒等处先安装木台。
在木质墙上可直接用螺钉固定木台，对于混凝土或砖墙应先钻孔，插入木榫或膨胀管。
在安装木台前先对木台加工：根据要安装的开关、插座等的位置和导线敷设的位置，在木台上钻好出线孔、锯好线槽。
然后将导线从木台的线槽进入木台，从出线孔穿出（在木台下留出一定长度余量的导线），再用较长木螺钉将木台固定牢固。
最后将开关，插座、灯座的底座用木螺丝固定在木台上。
2、开关、插座的暗装根据开关或插座的尺寸安装暗线盒，如图4-9（a）所示，接着按接线要求，将盒内甩出的导线与开关、插座的面板连接好，如图4-9（b）所示，将开关或插座推入盒内对正盒眼，用螺丝固定，固定时要保证面板端正。
（a）（b）图4-9 开关、插座的暗装3．吊灯座的安装把挂线盒底座安装在已固定好的木台上，再将塑料软线或花线的一端穿入挂线盒罩盖的孔内，并打个结，使其能承受吊灯的重量（采用软导线吊装的吊灯重量应小于1kg，否则应采用吊链），然后将两个线头的绝缘层剥去，分别穿入挂线盒底座正中凸起部分的两个侧孔里，再分别接到两个接线桩上，旋上挂线盒盖。
接着将软线的另一端穿入吊灯座盖孔内，也打个结，把两个剥去绝缘层的线头接到吊灯座的两个接线桩上，罩上吊灯座盖。
（四）漏电断路器与电子式电能表的安装1、漏电保护器的安装漏电保护器的应安装如图4-12所示，具体要求如下：（1）漏电保护器应安装在进户线截面较小的配电盘上或照明配电箱内（如图4-12）。
安装在电度表之后，熔断器之前。
（2）所有照明线路导线（包括中性线在内），均必须通过漏电保护器，且中性线必须与地绝缘。
（3）应垂直安装，倾斜度不得超过5°（4）安装漏电保护器后，不能拆除单相闸刀开关或熔断器等。
这样一是维修设备时有一个明显的断开点；二是在刀闸或熔断器起着短路或过负荷保护作用。
图4-12 配电盘上的漏电保护器图4-13 电能表的应安装2．电能表的应安装电能表的应安装如图4-13所示，具体要求如下：（1）电能表应安装在箱体内或涂有防潮漆的木制底盘、塑料底盘上。
（2）为确保电能表的精度，安装时表的位置必须与地面保持垂直，其垂直方向的偏移不大于1°。
表箱的下沿离地高度应在1.7～2m之间，暗式表箱下沿离地1.5m左右。
（3）单相电能表一般应装在配电盘的左边或上方，而开关应装在右边或下方。
与上、下进线间的距离大约为80mm，与其他仪表左右距离大约为60mm。
（4）电能表的安装部位，一般应在走廊、门厅、屋檐下，切忌安装在厨房、厕所等潮湿或有腐蚀性气体的地方。
现住宅多采用集表箱安装在走廊。
（5）电能表的进线出线应使用铜芯绝缘线，线芯截面不得小于 1.5mm。
接线要牢固，但不可焊接，裸露的线头部分，不可露出接线盒。
（6）由供电部门直接收取电费的电能表，一般由其指定部门验表，然后由验表部门在表头盒上封铅封或塑料封，安装完后，再由供电局直接在接线桩头盖上或计量柜门封上铅封或塑料封。
未经允许，不得拆掉铅封。
