白炽灯的安装

白炽灯照明电路的安装教案章节一：教学目标与内容1. 教学目标了解白炽灯的工作原理和特点。

学会使用基本的电工工具和材料。

掌握白炽灯照明电路的安装方法。

能够安全地操作电路并进行简单的故障排除。

2. 教学内容白炽灯的工作原理和特点介绍。

电工工具和材料的使用方法介绍。

白炽灯照明电路的基本组成部分和连接方法。

安全操作电路和故障排除的基本方法。

章节二：教学准备1. 教学材料学生手册或教材。

白炽灯泡。

电线、开关、灯座等电路材料。

电工工具（如螺丝刀、剥线钳、绝缘胶带等）。

安全装备（如绝缘手套、防护眼镜等）。

2. 教学环境实验室或教室，配备电路实验桌和电源。

确保电路实验桌上有足够的空间放置材料和工具。

章节三：教学过程1. 导入通过展示白炽灯的工作原理和特点，引起学生对白炽灯照明电路安装的兴趣。

提问学生对电路安装的了解和经验，引导学生思考。

2. 理论讲解讲解白炽灯的工作原理和特点。

介绍电工工具和材料的使用方法。

讲解白炽灯照明电路的基本组成部分和连接方法。

3. 实践操作分组让学生进行白炽灯照明电路的安装实践。

引导学生按照正确的步骤进行电路连接，并注意安全。

教师巡回指导，解答学生的问题，纠正错误的操作。

4. 总结与评价让学生展示自己安装的白炽灯照明电路，并进行评价。

总结学生操作中的常见问题和注意事项。

章节四：教学反思与改进1. 教师反思思考教学过程中学生的参与度和理解程度。

思考教学方法和内容的适用性和有效性。

2. 学生反馈收集学生对教学内容和方法的反馈意见。

了解学生对白炽灯照明电路安装的掌握程度。

3. 教学改进根据教师反思和学生反馈，调整教学方法和内容。

针对学生的掌握情况，进行针对性的辅导和复习。

章节五：教学评估1. 课堂参与度观察学生在课堂上的积极参与程度和提问回答情况。

评估学生对教学内容的兴趣和积极性。

2. 操作技能观察学生在实践操作中的技能掌握情况。

评估学生对白炽灯照明电路安装的熟练程度。

3. 知识掌握通过课堂提问和作业评估学生对白炽灯照明电路知识的理解程度。

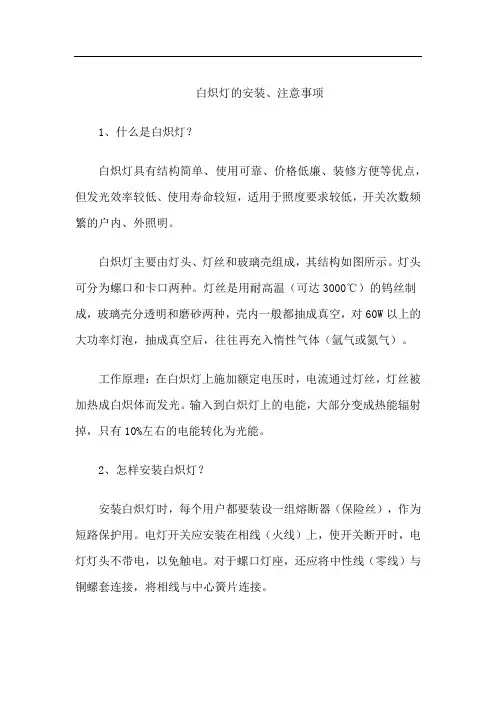

白炽灯的安装、注意事项1、什么是白炽灯？白炽灯具有结构简单、使用可靠、价格低廉、装修方便等优点，但发光效率较低、使用寿命较短，适用于照度要求较低，开关次数频繁的户内、外照明。

白炽灯主要由灯头、灯丝和玻璃壳组成，其结构如图所示。

灯头可分为螺口和卡口两种。

灯丝是用耐高温（可达3000℃）的钨丝制成，玻璃壳分透明和磨砂两种，壳内一般都抽成真空，对60W以上的大功率灯泡，抽成真空后，往往再充入惰性气体（氩气或氮气）。

工作原理：在白炽灯上施加额定电压时，电流通过灯丝，灯丝被加热成白炽体而发光。

输入到白炽灯上的电能，大部分变成热能辐射掉，只有10%左右的电能转化为光能。

2、怎样安装白炽灯？安装白炽灯时，每个用户都要装设一组熔断器（保险丝），作为短路保护用。

电灯开关应安装在相线（火线）上，使开关断开时，电灯灯头不带电，以免触电。

对于螺口灯座，还应将中性线（零线）与铜螺套连接，将相线与中心簧片连接。

吊灯的导线应采用绝缘软线，并应在吊线盒及灯座罩盖内将导线打结，以免导线线芯直接承受吊灯的重量而被拉断。

普通吊灯的安装方法如图所示。

3、白炽灯常用灯座有哪些类型？灯座的作用是固定白炽灯（又称灯泡）并提供电源。

按固定灯泡的形式分为螺口灯座和插口灯座；按安装方式分为吊式、平顶式和管式；按材质分为胶木、瓷质和金属；按用途分为普通型、防水型、安全型和多用型几种。

4、使用白炽灯时应注意哪些事项？1）使用时灯泡电压应与电源电压相符；为使灯泡发出的光能得到很好的分布和避免光线刺眼，最好根据照明要求安装反光适度的灯罩。

2）灯座的形式必须与灯头相一致。

3）大功率的白炽灯在安装时，要考虑避免灯过热而引起玻璃壳与灯头松脱。

4）灯泡使用在室外时，应有防雨装置，以免灯泡玻璃遇雨破裂。

5）室内使用时要经常清扫灯泡和灯罩上的灰尘和污物，以保持清洁和亮度。

6）在拆换和清扫白炽灯泡时，应关闭电灯开关，注意不要触及灯泡螺旋部分，以免触电。

7）不要用灯泡取暖，更不要用纸张或布遮光。

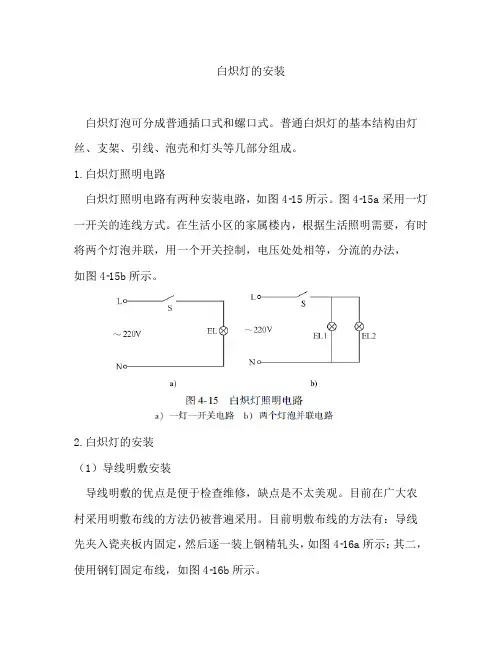

白炽灯的安装白炽灯泡可分成普通插口式和螺口式。

普通白炽灯的基本结构由灯丝、支架、引线、泡壳和灯头等几部分组成。

1.白炽灯照明电路白炽灯照明电路有两种安装电路，如图4⁃15所示。

图4⁃15a采用一灯一开关的连线方式。

在生活小区的家属楼内，根据生活照明需要，有时将两个灯泡并联，用一个开关控制，电压处处相等，分流的办法，如图4⁃15b所示。

2.白炽灯的安装（1）导线明敷安装导线明敷的优点是便于检查维修，缺点是不太美观。

目前在广大农村采用明敷布线的方法仍被普遍采用。

目前明敷布线的方法有：导线先夹入瓷夹板内固定，然后逐一装上钢精轧头，如图4⁃16a所示；其二，使用钢钉固定布线，如图4⁃16b所示。

（2）导线的暗敷安装法在墙里打槽穿管，把导线穿在管内，暗装美观，成本高，不便于维修。

3.白炽灯照明安装步骤1）相线必须经过开关再接到灯座上。

2）螺口灯座槽线经开关后，应接在灯座中心的弹片触点上，零线接在螺纹触点上。

3）软导线兼承载灯具重力时，软线一端套入吊线盒内，另一端套入灯座罩盖，两端均应在线端打结扣，以使结扣承载拉力，而导线接线处不受力，如图4⁃17所示。

4）暗开关和暗插座的安装。

暗埋的开关盒、插座盒与暗埋的电线管连通，且开关盒、插座盒的面口应与粉刷层平齐。

安装插座与开关前要先进行线管穿线。

5）明开关和明插座的安装。

土建时在墙上预埋木楔，或在墙上凿孔埋置木楔或尼龙塞，然后将穿引出导线的木台固定在墙上，最后将开关和插座固定在木台上。

6）开关的安装。

翘板式或扳把式开关，其安装高度应便于操作。

7）插座的安装。

一般明插座离地面高度为1.8m，暗插座离地面高度为0.3m，插座接线应统一要求。

4.白炽灯调光电路电路如图4⁃18所示。

220V交流电压经电容C1降压，整流桥堆AB 进行全波整流，电容C2滤波，稳压二极管稳压后变成直流电压。

光敏电阻RG白天电阻很小，向电容C3充电的脉冲信号很小，无法触发晶闸管导通，灯泡EL回路不通，灯泡EL不亮；夜幕降临时，光敏电阻的暗阻很大，向电容C3充电脉冲信号很大，可以触发晶闸管的门极，使晶闸管导通，这时继电器线圈得电，串在灯泡EL回路的继电器常开触点接通，则灯泡EL点亮。

《白炽灯电路的安装》教案
2013.5.6
课堂教学安排
：
两只白炽灯外观有什么不同？分为哪几类？教师总结并板书：分类卡扣灯和螺口灯。

白炽灯主要有那几个部分组成？
教师总结板书：主要构造（1）灯丝（2）灯头
安装注意事项：
开关接火线，不能接零线；开关的连接应根据开关背面的接线图来连接，保证开关的闭合状态与面板状态一致。

螺口灯座接线时，火线应接在灯座底部簧片端子上，零线应接在灯座螺纹端子上。

提问：为什么要这么规定？能不能不按这样
《白炽灯电路的安装》学生工作页姓名班级学号
【要求】
1.了解白炽灯、开关的结构及电气符号。

2.能够分析并绘制单个开关控制一盏白炽灯的原理图。

3.学会安装单个开关控制一盏白炽灯的电路，并对新装的电路进行通电。

4.能够按照正确的操作工艺进行安装与文明安全操作。

【内容】
一、应知部分
1.白炽灯可分为和两种，由、、三
个部分组成。

2．螺口灯座的底部簧片应跟（火、零）线相连，螺纹口应跟（火、零）线相连。

3.开关应接在电路的（火、零）线中。

4.白炽灯铭牌“PZ 220V 40W”的含义是。

二、应会部分
1.画出白炽灯控制电路原理图。

火线L
零线N
2.写出安装白炽灯的步骤并说明安装过程中的注意事项。

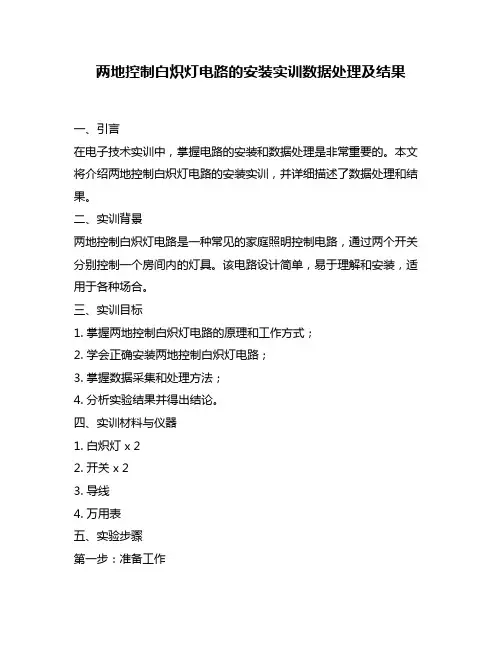

两地控制白炽灯电路的安装实训数据处理及结果一、引言在电子技术实训中，掌握电路的安装和数据处理是非常重要的。

本文将介绍两地控制白炽灯电路的安装实训，并详细描述了数据处理和结果。

二、实训背景两地控制白炽灯电路是一种常见的家庭照明控制电路，通过两个开关分别控制一个房间内的灯具。

该电路设计简单，易于理解和安装，适用于各种场合。

三、实训目标1. 掌握两地控制白炽灯电路的原理和工作方式；2. 学会正确安装两地控制白炽灯电路；3. 掌握数据采集和处理方法；4. 分析实验结果并得出结论。

四、实训材料与仪器1. 白炽灯 x 22. 开关 x 23. 导线4. 万用表五、实验步骤第一步：准备工作1. 确保所有材料和仪器都齐全，并检查其是否正常工作。

2. 清理工作台，确保操作环境整洁有序。

第二步：连接电路1. 将一根导线连接到一个开关的一个端口，将另一端连接到电源的正极。

2. 将另一根导线连接到另一个开关的一个端口，将另一端连接到第一个灯泡的一个端口。

3. 将第二个灯泡的一个端口与电源的负极相连。

第三步：安装开关1. 在两个房间中选择合适的位置安装两个开关。

2. 使用螺丝固定开关，并确保其与墙壁紧密贴合。

第四步：测试电路1. 打开电源，观察两个灯泡是否都亮起来。

2. 分别操作两个开关，观察灯泡的亮灭情况。

六、数据采集与处理数据采集：1. 记录每次实验时打开和关闭两个开关所需的时间。

2. 记录每次实验时两个灯泡亮起和熄灭所需的时间。

数据处理：1. 统计每次实验时打开和关闭两个开关所需的时间，并计算平均值。

2. 统计每次实验时两个灯泡亮起和熄灭所需的时间，并计算平均值。

七、结果分析根据数据处理结果，可以得出以下结论：1. 通过比较不同实验中打开和关闭两个开关所需的时间，可以评估开关的质量和性能。

2. 通过比较不同实验中两个灯泡亮起和熄灭所需的时间，可以评估灯泡的亮度和寿命。

八、实训总结通过这次两地控制白炽灯电路的安装实训，我掌握了电路安装的基本知识和技能，并学会了数据采集和处理方法。
