变电站临时接地线管理系统

变电站五防系统临时接地桩布置的探讨现阶段，随着社会的发展，我国的科学技术的发展也有了很大的进步。

临时接地桩是五防系统中的重要组成部分，科学、合理的布置临时接地桩可有效降低倒闸操作和检修作业中的安全风险。

标签：变电站;五防系统;临时接地桩布置;探讨引言为了保证电网可靠供电，变电站设备通常按周期开展检修维护。

检修时，需要将设备与带电部位隔离并将检修设备接地。

接地时一般采用接地闸刀或者临时接地线。

由于在带电设备上接地会造成严重的人员及设备事故，因此文件中明确要求临时接地线的操作必须纳入五防管理系統，实现闭锁管理。

现行做法是在要求接地的部位装设临时接地装置，该装置可实时将接地的状态传输到五防管理系统中，实现对临时接地线有效的管控。

1临时接地桩的作用变电站五防系统是防止误操作，确保人身及设备安全的主要设备。

当高压电气设备停电检修时，所需装设的接地线通过临时接地桩可靠接地，从而保证检修人员的人身安全。

临时接地桩的布置是否科学、合理、完善，决定了接地安全措施是否可靠、完善。

2临时接地桩布置的一般原则1.1临时接地桩应直接焊接在变电站接地网上，不应装设在设备构、支架上理由：1、保证接地可靠;2、防止设备改造时失去接地。

例如：若将临时接地桩安装在隔离开关机构枕头铁上，当该隔离开关整体更换，枕头铁拆除时，工作人员将失去接地保护，威胁到人身安全。

1.2接地开关处均应装设临时接地桩（主变压器中性点接地开关除外）理由：当某电气元件所属接地开关同步检修时，不应采取推上该接地开关作为元件接地的安全措施，应采取装设接地线的接地安全措施。

1.3带断口的电气元件（不包括接地开关和避雷器），断口两侧均应装设临时接地桩1）带断口的电气元件包括隔离开关、断路器、高压熔断器、低压屏ATS、总进线空开和分段空开等。

2）断路器两侧均应装设临时接地桩，且应尽量装设在断路器支架处。

理由：可有效防止运维人员装设接地线时误挂在隔离开关的有电侧。

（例如：母线侧隔离开关与断路器之间的临时接地桩若装设在隔离开关支架处，当断路器检修时，该接地线容易误挂在母线侧隔离开关靠母线侧。

变电站整体“五防”技术的应用摘要：微机防误闭锁系统历经了十余年的研究开发，其技术水平、生产过程均已步入成熟发展阶段，同常规的防误闭锁系统相比，微机防误闭锁系统具有功能齐全、闭锁形式简易方便、可扩充性好、维修方便、省时等优势，应用在大中型电动机和连接较复杂的工厂、变电所中，避免了电气误操作的出现，为供电系统的安全生产提供了助力。

关键词：变电站；“五防”1 变电站整体“五防”技术概述1980年，在全国电力行业安全生产会议上，电力行业防止电气误操作的相应理念被提出。

根据相关统计，1979—1981年，仅在发电厂、变电站等地，发生的相关事故就有1 717起，在这些事故中，有70%以上属于五种恶性误操作事故的范围。

在1981年1月—1982年9月的511次电气误操作事故中，发生的事故包括带负荷拉、合刀闸等合闸动作和带电挂连接开关等。

对此，需要应用变电站整体“五防”技术，避免误操作等事故。

变电站整体“五防”技术充分利用了计算机信息技术，可以用于高压设备的防电气误操作。

微机防误闭锁装置一般有电门、刀闸、地线门和遮拦网门四种，这些装置采用微机锁具封闭，应由操作人员安装相应的操作规则操作。

在实际操作的前期，需要在微机密钥中录入操作步骤的，然后再按步骤，利用密钥开锁。

变电站整体“五防”设备一般由主控、仿真屏、计算机钥匙等功能部件构成，从软、硬件两个方面实现闭锁，运作流程包括预演操纵与实际操作。

其中，主控是微机闭锁装置的内核，在计算机内，预先保存着站内各种装置在不同工作方式下的动作和运用规程。

在仿真屏上，每个仿真元件均一对一地与计算机连接，采用直观在线或间接记忆的方法可以使仿真屏上的每个仿真元件均与实际的线路、屏蔽开关和连接控制器的工作状况保持一致。

计算机钥匙可以收到工控计算机发来的操作，操作人员可以很便捷地拿着它到工作现场，对电气编码锁或机器编码锁实施解锁作业。

当操作人员必须操纵时，须在微机屏上完成预演操纵，而计算机可以通过事先储存的程序对每一次操纵做出评估，一旦动作无误，即打开关闭机构。

误操作事故心得体会凯里变电站合开关恶性误操作事故心得体会2011年5月17日，贵州电网凯里供电局凯里集控中心操作人员，在执行将220kV凯都线由旁路270开关代路运行恢复至线路207开关运行时，发生了一起220kVI母带接地线合开关的恶性误操作事故。

这次事故暴露的问题1.操作票填写随意、不负责任。

填写操作票时未核实旁路开关运行所在的母线和系统实际运行方式，未认真核对设备检修状态，在综合令未指明开关的复电母线的情况下，盲目填写将线路开关恢复至Ⅰ母运行的操作票，存在麻痹大意的思想，导致填写了错误的操作票。

2.操作票审核不认真、把关不严。

正值班员审核操作票时，未认真核对站内实际运行方式和安全措施，未能及时发现操作票的错误。

集控中心值班负责人接到中调下达的综合令，并强调Ⅰ母检修、220kV凯都线207开关恢复Ⅱ母运行的情况下，未认真审核、严格把关，未能及时纠正操作票的错误。

3.操作票执行不到位。

在执行操作票第一步“核对运行方式”时，未认真核对实际运行方式，错过了发现操作票错误的最后一次机会。

4.临时接地线及“五防”系统管理存在漏洞。

现场在220kVⅠ母检修、更换Ⅰ母接地刀闸的情况下，在Ⅰ母上有临时接地线的情况下，未及时手动将母线接地刀闸设置为接地状态，导致微机“五防”系统失效。

同时，对接地线的管理不规范，在起草操作票时未核对Ⅰ母上是否还有接地线，错过了纠正操作票错误的机会。

这次事故强化了大家的安全生产意识，安全生产要坚持“安全第一，预防为主”的思想，并切实落到日常工作中。

此次事故的发生，我的体会如下：1、这次事故充分暴露出来的问题是：“违章，麻痹，不负责任”，三违行为就是野蛮行为，不树立牢固的安全意识，只图省事、快当、存绕幸心理，怕麻烦，这就是事故发生的必然。

2、作业人员严重的违章，是导致事故发生的主要原因，严重违反《安全工作规程》和保障安全的技术措施，这也是事故发生的必然。

3、制度的缺失，管理的缺位。

基于WAPI通讯的无线智能接地线的研究与应用摘要本文基于电网公司在WAPI技术研发和应用方面取得成果现状，研究变电站无线智能接地线管理手段。

采用无线通讯技术，实现接地线取用、装设、拆除、归还的全过程闭环管理，解决地线误取、错挂、漏拆问题。

运维人员及调控人员可准确掌握现场地线使用情况，避免因地线信息错误、信息遗漏产生的安全隐患，为安全运行提供可靠保障。

关键词：WAPI；智能地线；实时监测1前言随着变电站安全形势的不断发展，传统“五防”中对于防止“误分合断路器”、“带负荷拉合隔离开关”、“带电合接地刀闸”、“带接地刀闸合隔离开关”、“误入带电间隔”部分均取到了一定的效果。

但在接地线挂拆管理中仍存在技术手段不够完善的现象，与接地线相关的误操作事故时有发生。

基于WAPI网络实现数据传输，WAPI是我国自主提出的无线局域网安全标准，且全产业链自主可控，尤为适合对网络安全及可靠性要求较高的应用场景。

WAPI除了具有WIFI本身具备的大带宽、广连接、移动性等特点，还通过双向鉴别、证书认证和国密算法技术实现电力业务稳定可靠、安全可信的接入。

基于WAPI网络的无线地线解决方案，充分依托打通变电站通信“最后一公里”的WAPI网络，实现接地线智能化管理，是推进公司数字化转型的有益尝试。

2设计方案2.1设计目标及路线(1)实现接地线操作全流程防误管理，包括地线取用、挂接、拆除和归还等过程；(2)支持与防误系统逻辑校验配合使用，确保接地端地线挂接、拆除的可靠；(3)系统基于WAPI无线网络，实时获取厂站地线挂、拆状态信息并显示；(4)支持将实时采集到的地线挂、拆状态发送至第三方系统。

2.2整体设计架构图1系统架构图地线管理系统：与防误软件应用融合，主要实现地线库位管理及地线操作流程与防误系统打通。

对变电站的所有临时接地线状态情况进行显示。

地线状态显示主机：部署在III区，安装地线状态显示系统，用于对地线的实时状态进行集中显示。

变电所五防系统分析与应用摘要:变电站的电气误操作可能造成大面积停电、设备损坏、人身伤亡,甚至引起电网振荡瓦解等严重后果。

为了有效防止电气设备误操作引发的人身和重大设备事故,结合电气运行的实践提出在变配电所内安装五防操作系统。

这样不但能保证运行人员误操作率降低,同时能保证电气设备的安全运行。

关键词:变电所五防系统分析应用防误闭锁装置有多种方式,主要有:机械联锁、电气闭锁、电磁锁、机械程序锁、微机防误闭锁。

对各类防误闭锁简单介绍如下:(1)机械联锁的原理是利用电气设备的机械联动部件对相应电气设备的操作机构实施闭锁。

具有强制闭锁功能,机械结构简单、不易损坏,操作方便,运行可靠等优点。

然而机械联锁只能在户外刀闸和开关柜内部等的机械动作相关部位之间应用。

对两柜之间或户外刀闸与开关之间无法实现闭锁。

还需辅以其他闭锁装置,才能满足全站的闭锁要求。

(2)电气闭锁方式的原理是利用一次设备(断路器、隔离开关、接地刀闸等)的位置辅助接点组成电气闭锁逻辑控制回路,接入需闭锁的电动操作设备的控制回路中,实现对电气设备的防误闭锁。

特点是对电动操作设备具有强制闭锁功能,不需要机械联锁的锁具,操作简单。

缺点是电气闭锁方式其闭锁功能不够完善,不能满足“五防”功能要求。

因此电气闭锁不是一种完善的防误闭锁方案。

仅适用于闭锁逻辑较为简单的单元间隔内的电动操作设备和组合开关柜的防误闭锁,若要实现全站的防误闭锁(包括断路器、手动操作的设备和临时接地线),需和其它防误闭锁装置配套使用。

(3)电磁锁是一种采用电磁铁控制锁销开启的电控机械锁具,对电气设备的手动操作机构实施闭锁。

利用一次设备(断路器、隔离开关、接地刀闸等)的位置辅助接点或电磁锁自带的辅助接点组成电气闭锁逻辑控制回路,接入电磁锁的电源回路中,实现对电气设备间的防误闭锁。

特点是对手动操作的电气设备具有强制闭锁功能。

缺点是机械结构复杂,常出现机械卡滞现象;接点过多,电缆使用量大,可靠性差。

基于PHP+MySQL的变电站接地线管理系统设计研究
宋天威
【期刊名称】《电脑知识与技术》
【年(卷),期】2024(20)5
【摘要】文章根据变电站运维人员的需求,利用PHP、MySQL等开发工具,设计了变电站接地线管理系统。

该系统将变电站内的所有接地线的信息录入系统,通过为接地线设计二维码标签作为扫描访问系统入口,运维人员在使用时通过扫描该二维码即可登录系统,完成对该接地线的出库、使用、入库的登记操作。

变电站接地线管理系统可以对变电站接地线的状态和去向进行有效管控,避免接地线遗留现场造成安全隐患,在提高变电运维人员日常工作效率的同时,提高变电站管理的安全性。

【总页数】5页(P48-51)
【作者】宋天威
【作者单位】国网江苏省电力公司南通供电分公司
【正文语种】中文
【中图分类】TP311
【相关文献】
1.基于智辅平台的变电站接地线实时监控管理子系统研究
2.基于智辅平台的变电站接地线实时监控管理子系统研究
3.基于混合RFID技术的变电站临时接地线全过程管理系统设计
4.基于RFID技术的变电站内临时接地线定位管理系统的研究
5.基于变电站的智能化监控管理系统设计及功能研究
因版权原因，仅展示原文概要，查看原文内容请购买。

一种新型变电站接地线全过程智能管控系统简述摘要：变电站是电力系统中的重要部分，变电站内电力设备检修是保证变电站安全可靠运行的必要手段。

在设备停电检修过程中，工作接地线是保障人身、设备、电网安全的重要技术措施，带电挂接地线、漏拆接地线等恶性误操作会给变电站检修工作带来极大的安全风险。

因此，本文介绍了一种新型变电站接地线全过程智能管控系统，综合运用物联网技术，使运维人员对变电站内所有接地线的使用状态、位置一目了然，大大降低了安全风险，同时提高了工作效率。

关键词：接地线全过程智能管控物联网技术1 前言变电站是电力系统中的重要部分，为了保证变电站的正常运行，对变电站设备的检修必不可少。

工作接地线是设备停电检修过程中，保障人身、设备安全的重要技术措施，但是带电挂接地线、漏拆接地线等恶性误操作给变电站检修工作带来极大的安全风险[1]。

目前，变电站内接地线管理主要依靠纸质记录和人工检查的方式，接地线的存放地点分散，对于接地线的状态亦不能及时更新。

遇有大型检修作业现场时，一座变电站内会有十几组甚至几十组接地线同时使用，对接地线安装数量、安装地点的管控单纯依赖于现场作业人员自身的安全意识和工作经验，极易造成漏拆接地线的情况，从而可能导致带地线送电恶性误操作事故的发生。

2 系统概述为了解决变电站接地线管控中存在的种种顽疾，提升检修作业现场安全管控水平和管理效率，本文介绍了一种新型变电站接地线全过程智能管控系统，该系统通过建立接地线数据库，记录接地线存放位置、应用状态和检修试验情况等信息作为数据来源，运用物联网技术、大数据手段，将所有接地线状态、位置信息进行实时数据共享和信息互通，即登录系统便可获取所有接地线状态，并实时将所有信息上传至调控中心，作为远方遥控操作的判别依据，实现信息纵向贯通，从而达到实时管控检修现场核心危险点的目的。

变电站接地线全过程智能管控系统实行接地线领取—安装—拆除—归还的闭环管理流程。

首先运维人员点击手机应用扫描地线的电子标签[2]领取接地线，核对地线信息正确无误后完成领取；然后，根据调度指令以及审核好的操作票完成安装接地线的操作，并在系统中选择领取的地线进行安装操作；当检修工作完成，进行送电操作拆除地线时，扫描待拆除地线上的电子标签，确认地线信息完成拆除操作；最后，当天工作完毕，将接地线收回地线柜，进行地线归还，完成接地线领取—安装—拆除—归还的流程。

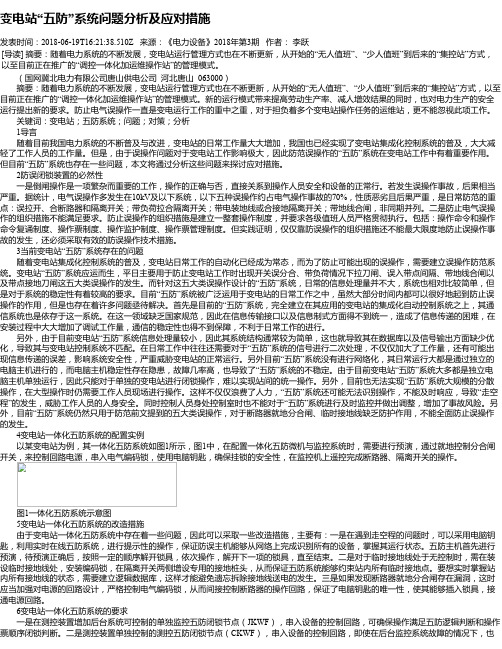

变电站“五防”系统问题分析及应对措施发表时间：2018-06-19T16:21:38.510Z 来源：《电力设备》2018年第3期作者：李跃[导读] 摘要：随着电力系统的不断发展，变电站运行管理方式也在不断更新，从开始的“无人值班”、“少人值班”到后来的“集控站”方式，以至目前正在推广的“调控一体化加运维操作站”的管理模式。

（国网冀北电力有限公司唐山供电公司河北唐山 063000）摘要：随着电力系统的不断发展，变电站运行管理方式也在不断更新，从开始的“无人值班”、“少人值班”到后来的“集控站”方式，以至目前正在推广的“调控一体化加运维操作站”的管理模式。

新的运行模式带来提高劳动生产率、减人增效结果的同时，也对电力生产的安全运行提出新的要求。

防止电气误操作一直是变电运行工作的重中之重，对于担负着多个变电站操作任务的运维站，更不能忽视此项工作。

关键词：变电站；五防系统；问题；对策；分析1导言随着目前我国电力系统的不断普及与改进，变电站的日常工作量大大增加，我国也已经实现了变电站集成化控制系统的普及，大大减轻了工作人员的工作量。

但是，由于误操作问题对于变电站工作影响极大，因此防范误操作的“五防”系统在变电站工作中有着重要作用。

但目前“五防”系统也存在一些问题，本文将通过分析这些问题来探讨应对措施。

2防误闭锁装置的必然性一是倒闸操作是一项繁杂而重要的工作，操作的正确与否，直接关系到操作人员安全和设备的正常行。

若发生误操作事故，后果相当严重。

据统计，电气误操作多发生在10kV及以下系统，以下五种误操作约占电气操作事故的70%，性质恶劣且后果严重，是日常防范的重点：误拉开、合断路器和隔离开关；带负荷拉合隔离开关；带电装地线或合接地隔离开关；带地线合闸，非同期并列。

二是防止电气误操作的组织措施不能满足要求。

防止误操作的组织措施是建立一整套操作制度，并要求各级值班人员严格贯彻执行。

包括：操作命令和操作命令复诵制度、操作票制度、操作监护制度、操作票管理制度。

变电站“五防”技术浅析“五防”技术经过几十年的发展已经从机械程序锁、电气锁微机防误到最新的计算机监控防误，为了使广大电力技术人员能更好地了解运用“五防”技术，本文介绍了“五防”技术、计算机监控系统防误操作技术和“五防”技术的验收和的运维方面的知识。

[关键词]“五防”技术；强制闭锁；计算机监控防误操作系统；“五防”运维一、“五防”及其技术1、“五防”概述变电站的电气误操作会造成大面积停电、设备损坏、人身伤亡，甚至引起电网振荡瓦解等严重后果，为防止电气设备误操作引发的电网、人身和重大设备事故，结合中外电气设备运行的实践经验，原能源部1990年对高压电气设备提出了“五防”的要求，即：防止误分、误合断路器；防止带负荷误分、误合隔离开关；防止带电挂接地线或合接地开关；防止带地线(或接地开关)合断路器(或隔离开关)送电；防止误入带电间隔。

以法规形式规定了电气防误的管理、运行、设计和使用原则。

2、“五防”技术“五防”技术在我国先后经历了的机械程序锁、机械闭锁、电气闭锁、微机型防止电气误操作系统、计算机监控防误操作系统。

随着智能电网的发展及智能变电站的逐渐普及，计算机监控防误成为“五防”技术的主流，该系统满足了电力系统自动化技术实际应用和变电站无人值班的发展需要。

3、变电站计算机监控防误操作系统技术随着变电站设备自动化水平不断提高，与早期的变电站相比，现在的变电站设备与设备、一次与二次、远方与就地之间，不再是独立的电缆连接，而是变电站站控层、间隔层、过程层全部通过基于以太网的无缝连接通信。

现有的防误闭锁技术已经出现不能满足变电站防误要求的趋势。

而计算机监控系统防误操作技术能够很好地满足不断发展的变电站综合自动化的要求，稳定、可靠地实现“五防”功能，从而在防止电气误操作上发挥越来越大的作用，已经成为“五防”的发展趋势。

计算机监控防误操作系统采用“计算机监控系统的防误闭锁”和“本设备间隔电气闭锁”相结合的方式。

计算机监控防误操作系统具有全站性的防误闭锁功能，间隔内的纵向闭锁采用电气闭锁，间隔间的横向闭锁由监控防误实现，简称监控防误。

模拟保护屏课程操作培训培训人：首钢水厂铁矿总降变电站（模拟保护屏）培训内容第一章系统概述第二章开票系统第三章模拟预演系统第三章仿真训练第一章系统概述CAOS3000微机五防操作平台具有完善的五防闭锁功能。

系统实现了“全面模拟预演”、“强大闭锁管理过程”，确保电气设备倒闸操作中的强制性闭锁程序的执行；发电厂和变电站倒闸操作票的开票过程频繁而复杂,由于受运行经验,情绪及其它各种因素的影响,运行人员在开票时往往需要经过反复的修改,检查,特别是在时间很紧的情况下,难免会开错票,我公司研制的微机五防系统很好地解决了这个问题，“灵活、完备的开票过程”，确保操作票的正确实施与管理。

CAOS3000微机五防操作平台是集主站、子站、单机、集控为一体、多功能的五防操作平台。

通过配置模块的不同，可以实现主站应用、子站应用、变电站本地应用和集控应用的方式。

系统主要由操作票系统、模拟预演系统、仿真培训系统三部分组成，采用先进的图形嵌入技术，将一次设备、二次设备全部采用图形化显示，使操作清晰直观，便于操作。

1.1系统的主要功能1、系统根据变电运行的实际情况，适合有人值班变电站和无人值班变电站的运行管理，并能达到“五防”功能。

2、开放软件平台设计，具有通用性、开放性、可靠性、兼容性，便于扩充和修改，易升级，能在WIN98/2000/ME/NT/XP多种操作系统版本下运行，工作稳定，兼容性能好。

3、系统具备五防电脑钥匙接口，与变电站监控系统、综自通讯接口，以便可以随时获取设备状态的实时数据。

通讯方式多样化，包括串行、网络等多种方式。

4、系统用户界面友好，操作简单，只通过鼠标的点击即可完成开票、预演等操作。

5、系统具有先进的绘图功能，保存大量电力设备图形库，可以方便绘制变电站一次接线系统图，并可以随意更改和添加各种电器元件。

6、系统具有图形放大、缩小、还原功能，可打印一次系统主接线图。

7、系统能显示当前日期、时间和变电站安全运行天数。
