活性氧化镁生产工艺

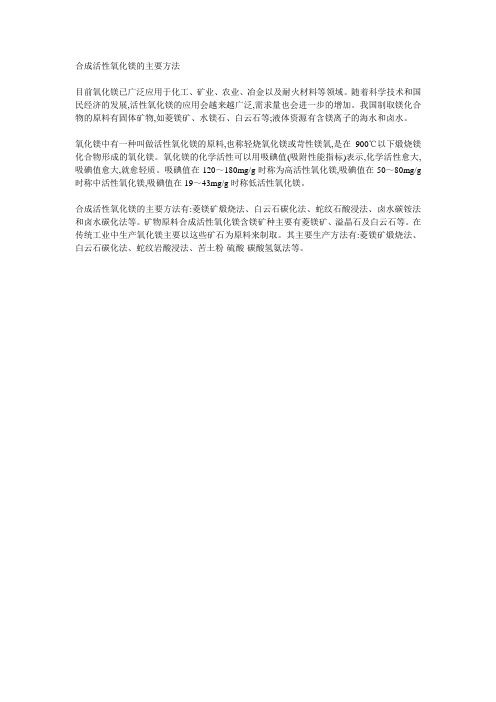

合成活性氧化镁的主要方法
目前氧化镁已广泛应用于化工、矿业、农业、冶金以及耐火材料等领域。

随着科学技术和国民经济的发展,活性氧化镁的应用会越来越广泛,需求量也会进一步的增加。

我国制取镁化合物的原料有固体矿物,如菱镁矿、水镁石、白云石等;液体资源有含镁离子的海水和卤水。

氧化镁中有一种叫做活性氧化镁的原料,也称轻烧氧化镁或苛性镁氧,是在900℃以下煅烧镁化合物形成的氧化镁。

氧化镁的化学活性可以用吸碘值(吸附性能指标)表示,化学活性愈大,吸碘值愈大,就愈轻质。

吸碘值在120～180mg/g时称为高活性氧化镁,吸碘值在50～80mg/g 时称中活性氧化镁,吸碘值在19～43mg/g时称低活性氧化镁。

合成活性氧化镁的主要方法有:菱镁矿煅烧法、白云石碳化法、蛇纹石酸浸法、卤水碳铵法和卤水碳化法等。

矿物原料合成活性氧化镁含镁矿种主要有菱镁矿、溢晶石及白云石等。

在传统工业中生产氧化镁主要以这些矿石为原料来制取。

其主要生产方法有:菱镁矿煅烧法、白云石碳化法、蛇纹岩酸浸法、苦土粉-硫酸-碳酸氢氨法等。

活性焙烧生产高纯度氧化镁工艺参数优化探讨活性焙烧生产高纯度氧化镁工艺参数优化探讨摘要：氧化镁是一种重要的无机化合物，广泛应用于化工、建材、医疗等领域。

本文主要探讨了活性焙烧生产高纯度氧化镁的工艺参数优化问题，包括炉温、氧气流量、物料粒度等因素，并提出了一些优化方案。

关键词：活性焙烧；高纯度氧化镁；工艺参数；优化方案一、引言氧化镁是一种重要的无机化合物，在化工、建材、医疗等领域有着广泛的应用。

其中的高纯度氧化镁更是重要的原材料。

活性焙烧是氧化镁的主要生产工艺之一。

本文旨在探讨如何优化活性焙烧的工艺参数，以达到高纯度氧化镁的生产目标。

二、活性焙烧工艺概述活性焙烧是指将氧化镁矿石或者氧化镁粉末在高温的氧化性气氛中进行反应，利用物料自燃生成的高温热量维持反应温度，以实现氧化过程的连续进行。

其主要反应方程式如下：2MgO + O2 = 2MgO2（ΔH0 = -688.4 kJ/mol）该反应放热量较大，可以自行维持反应温度，但是反应速度较慢，需要长时间的反应过程。

活性焙烧通常采用内燃炉，燃烧生成的高温气体贯穿于物料层，使得矿石中的难揮发物被极大地挥发掉，有利于氧化反应的进行。

三、工艺参数的优化探讨活性焙烧是一个复杂的过程，包括物料粒度、炉温、氧气流量等多个因素的影响。

本文将重点探讨这些因素对氧化镁生产过程的影响及其优化方案。

1. 物料粒度活性焙烧是一种氧化反应，因此物料的粒度对反应速率和终止时间有着较大的影响。

过细的粒度容易在反应中被气流带走，导致反应不完全，过粗的则反应速率较慢。

一般来说，物料粒度以200目以下为宜。

而超细粉末则会出现热管理问题，易造成堵塞和坑穴。

因此，进行活性焙烧时需要对物料粒度进行筛选，以达到最佳反应速率和反应时间。

2. 炉温炉温是影响活性焙烧反应速率和终止时间的关键因素。

我国活性焙烧的生产工艺多在1000-1300℃的温度范围内进行。

过高的炉温会导致反应速率过快，造成物料烧结或烧焦，而过低则会使反应速率过慢，难以达到完全氧化的效果。

氧化镁都有哪些生产方法
市面是有很多生产氧化镁品种，不同品种的产品都会有属于自己的生产方法，那么都有哪些氧化镁生产方法呢，什么方法生产出来的氧化镁才适合生产自己的产品呢？
烧制轻质氧化镁的方法有双减碳化法、煅烧法、碳化法。

烧制高纯氧化镁的方法有气相法。

烧制活性氧化镁的方法有碳酸化法。

烧制高温电工级氧化镁的方法有烧结法。

烧制硅钢级氧化镁的方法有卤水碳铵法。

烧制磁性氧化镁的方法有盐酸法。

河北镁神科技股份有限公司主要生产轻质氧化镁和活性氧化镁两个品种，主要以煅烧法为主，将氢氧化镁经过搅拌后将产品输送至煅烧设备，经过高温煅烧冷却后分级除杂振筛制得轻质氧化镁产品。

煅烧法生产的产品质量稳定，可根据客户的需要调配产品指标，从而达到客户的使用要求。

并且镁神科技的研发中心会根据市场需求研制适合市场、适合客户的专用产品，不断调整生产方法，只为达到客户满意。

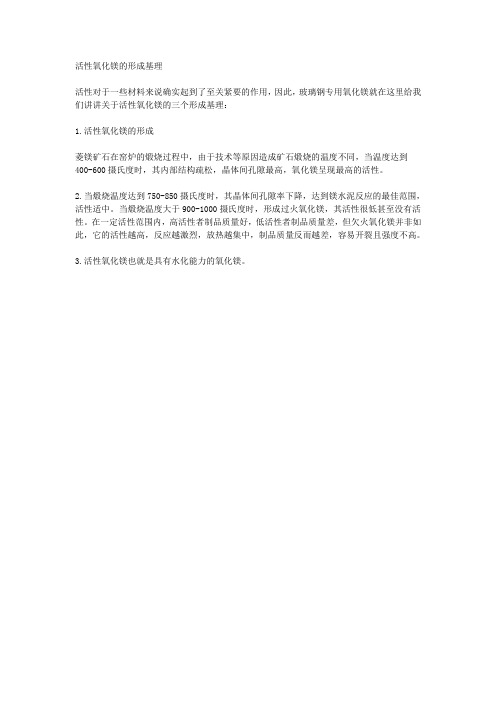

活性氧化镁的形成基理
活性对于一些材料来说确实起到了至关紧要的作用，因此，玻璃钢专用氧化镁就在这里给我们讲讲关于活性氧化镁的三个形成基理：
1.活性氧化镁的形成
菱镁矿石在窑炉的煅烧过程中，由于技术等原因造成矿石煅烧的温度不同，当温度达到
400-600摄氏度时，其内部结构疏松，晶体间孔隙最高，氧化镁呈现最高的活性。

2.当煅烧温度达到750-850摄氏度时，其晶体间孔隙率下降，达到镁水泥反应的最佳范围，活性适中。

当煅烧温度大于900-1000摄氏度时，形成过火氧化镁，其活性很低甚至没有活性。

在一定活性范围内，高活性者制品质量好，低活性者制品质量差，但欠火氧化镁并非如此，它的活性越高，反应越激烈，放热越集中，制品质量反而越差，容易开裂且强度不高。

3.活性氧化镁也就是具有水化能力的氧化镁。

工业活性氧化镁标准工业活性氧化镁是一种重要的无机化工原料，广泛应用于冶金、建材、环保、医药等领域。

为了确保工业活性氧化镁的质量稳定和安全可靠，制定了一系列的标准，以规范其生产、质量检验和使用。

本文将就工业活性氧化镁的标准进行详细介绍，希望能为相关行业提供参考。

一、工业活性氧化镁的分类。

根据其用途和性能，工业活性氧化镁可分为轻烧氧化镁、重烧氧化镁、超轻烧氧化镁等不同种类。

每种类型都有其特定的用途和应用范围，因此在制定标准时需要根据不同类型进行分类和规范。

二、工业活性氧化镁的质量标准。

1. 外观要求，工业活性氧化镁应呈白色或微黄色粉末状，无结块、结壳、杂质等现象。

2. 化学成分，活性氧化镁的主要成分为氧化镁，其含量应符合国家标准要求，同时还需满足特定用途的化学成分要求。

3. 物理性能，包括比表面积、粒度分布、松装密度等指标，这些指标直接影响着活性氧化镁的使用效果和工艺要求。

4. 热稳定性，活性氧化镁在高温下的稳定性是其在冶金和耐火材料中的重要指标，需要符合相应的热稳定性要求。

5. 化学稳定性，活性氧化镁在酸碱介质中的稳定性也是其在环保和医药领域应用的重要考量因素。

三、工业活性氧化镁的生产标准。

1. 原料选用，活性氧化镁的生产原料主要为轻烧镁粉，其质量和性能直接影响着活性氧化镁的最终质量。

2. 生产工艺，活性氧化镁的生产工艺包括煅烧、粉碎、筛分等环节，需要严格控制各个环节的工艺参数，确保产品质量稳定。

3. 质量检验，生产过程中需要对原料和成品进行严格的质量检验，确保产品符合国家标准和客户要求。

四、工业活性氧化镁的应用标准。

根据不同的用途和行业需求，工业活性氧化镁的应用标准也有所不同。

比如在冶金行业，活性氧化镁主要用于炼钢和炼铁工艺中的炉衬材料和耐火材料，其应用标准主要包括耐火度、抗渣性、耐热震等指标。

在建材行业，活性氧化镁主要用于生产轻质隔墙板和保温材料，其应用标准主要包括密度、导热系数、抗压强度等指标。

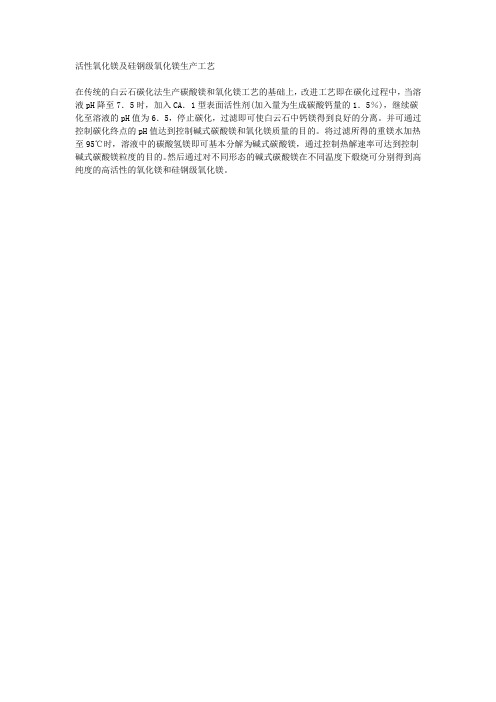

活性氧化镁及硅钢级氧化镁生产工艺
在传统的白云石碳化法生产碳酸镁和氧化镁工艺的基础上，改进工艺即在碳化过程中，当溶液pH降至7．5时，加入CA．1型表面活性剂(加入量为生成碳酸钙量的1．5％)，继续碳化至溶液的pH值为6．5，停止碳化，过滤即可使白云石中钙镁得到良好的分离。

并可通过控制碳化终点的pH值达到控制碱式碳酸镁和氧化镁质量的目的。

将过滤所得的重镁水加热至95℃时，溶液中的碳酸氢镁即可基本分解为碱式碳酸镁，通过控制热解速率可达到控制碱式碳酸镁粒度的目的。

然后通过对不同形态的碱式碳酸镁在不同温度下煅烧可分别得到高纯度的高活性的氧化镁和硅钢级氧化镁。

揭秘活性氧化镁的制作
活性氧化镁使一种重要的镁质化工材料，除了用做阻燃剂外，还具有其他广泛的用途。

小编今天要为大家揭秘以菱镁矿为原料，利用消化法，制备出高活性氧化镁的制作。

本工艺具有流程短，易操作，成本低的特点，而且所得到的氧化镁活性很高。

在制备活性氧化镁的过程中要注意一下问题。

一、保温时间和煅烧温度都是影响氧化镁活性的主要因素，随保温时间的延长和煅烧温度的升高，氧化镁的晶型越来越完整，氧化镁由亚稳态非晶体转化为结构紧密、晶体完整的氧化镁晶体，活性逐渐降低。

二、为了得到活性氧化镁，应合理控制试样在炉内的停留时间。

控制好煅烧温度及保温时间保证氢氧化镁的完全分解并抑制氧化镁晶体的生长，是得到高活性氧化镁的管件。

三、氧化镁的微观结构对其宏观性质有很大的影响。

以上就是活性氧化镁制作中要特别注意的几点，能帮助您制备更高活性的氧化镁。

探讨活性氧化镁如何制得
活性氧化镁是制备高功能精细无机材料、电子元件、油墨、有害气体吸附剂的重要原料，也用于高温、高腐蚀等苛刻条件下的尖端材料，亦可作为油漆、纸张及化妆品的填料，塑料和橡胶的填充剂和补强剂以及各种电子材料的辅助材料。

活性是氧化镁重要的物化性质，活性的高低，直接影响氧化镁的使用效果，这也就决定了氧化镁的使用市场和销售价格。

活性氧化镁的分子式是xMgO·yMg(OH)2，即碱式氧化镁，其中氧化镁的百分含量对活性起着重要作用。

一般活性氧化镁都是用碱式碳酸镁或氢氧化镁在高温下长时间分解制得，炉型结构特殊，能耗很高，制得产品视比容较低，活性也较低。

同步逆位煅烧炉是用高温煅烧尾气干燥(或预煅烧)氢氧化镁或碱式碳酸镁，系统能量梯级利用，采用动态方式在瞬间完成氧化镁的干燥和煅烧过程，非常实用于活性氧化镁的生产，不仅高效节能，而且活性大超过常规生产工艺，对提高我国活性氧化镁的品质，具有重大意义。

菱镁矿煅烧法生产氧化镁工艺
菱镁矿煅烧法菱镁矿煅烧法的原理:将菱镁矿高温煅烧,可得到活性不高的氧化镁,再经过水消化、过滤,制得碱式碳酸镁或氢氧化镁,在低温煅烧得到高活性氧化镁。

以菱镁矿为原料,通过600～800℃轻烧,80～200℃水化,过滤、提纯、干燥、球磨,然后于450～600℃低温煅烧得到吸碘值为140～200mg/g的高活性氧化镁。

利用菱镁矿轻烧、水化法得到高活性氧化镁,发现煅烧温度和保温时间成反比,在加热温度为500～550℃,保温时间为1～2h煅烧氢氧化镁时,氧化镁的活性较大。

利用菱苦土经过酸溶、去杂、碳化以及煅烧等步骤得到含量大于98%的高活性氧化镁。

潘政华采用回转窑生产工艺,以菱镁矿渣为原料生产高纯活性氧化镁,且对CO2进行去水、除杂后在-9～-11℃下液化,得到纯度99%的食品级的CO2,从而解决废菱镁矿渣的浪费和减少温室气体CO2的排放。

河北镁神化工科技集团发明了一种将粉碎后的镁矿石导入可转动的燃料通道中直接煅烧设备,可使镁矿石粉末与燃料分离,避免碳污染,从而制得70%～80%的活性氧化镁。

值得一提的是,菱镁矿煅烧法的特点是流程长、设备庞大,且能耗高,但原料价廉易得,生产成本较低,工业生产中较广泛应用,但在节能减排方面尚待突破。
