【CN209861583U】一种土壤施肥装置【专利】

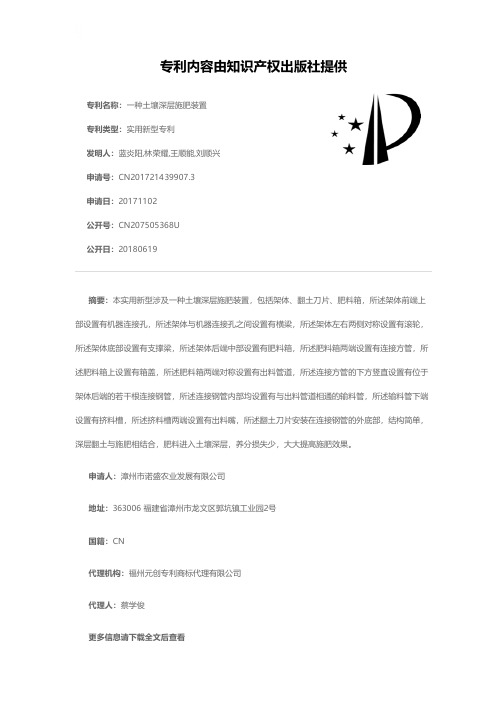

专利名称：一种土壤深层施肥装置
专利类型：实用新型专利
发明人：蓝炎阳,林荣耀,王顺能,刘顺兴申请号：CN201721439907.3
申请日：20171102
公开号：CN207505368U
公开日：
20180619
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种土壤深层施肥装置，包括架体、翻土刀片、肥料箱，所述架体前端上部设置有机器连接孔，所述架体与机器连接孔之间设置有横梁，所述架体左右两侧对称设置有滚轮，所述架体底部设置有支撑梁，所述架体后端中部设置有肥料箱，所述肥料箱两端设置有连接方管，所述肥料箱上设置有箱盖，所述肥料箱两端对称设置有出料管道，所述连接方管的下方竖直设置有位于架体后端的若干根连接钢管，所述连接钢管内部均设置有与出料管道相通的输料管，所述输料管下端设置有挤料槽，所述挤料槽两端设置有出料嘴，所述翻土刀片安装在连接钢管的外底部，结构简单，深层翻土与施肥相结合，肥料进入土壤深层，养分损失少，大大提高施肥效果。

申请人：漳州市诺盛农业发展有限公司
地址：363006 福建省漳州市龙文区郭坑镇工业园2号
国籍：CN
代理机构：福州元创专利商标代理有限公司
代理人：蔡学俊
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920540128.5(22)申请日 2019.04.19(73)专利权人 苏州市苏叶绿化养护有限公司地址 215000 江苏省苏州市西园路279号（苏州市农业职业技术学院本部行政楼）112室(72)发明人 程娟　张保丽　(74)专利代理机构 北京和联顺知识产权代理有限公司 11621代理人 李素红(51)Int.Cl.A01C 15/12(2006.01)(54)实用新型名称一种便捷高效型施肥装置(57)摘要本实用新型公开了农业机械技术领域的一种便捷高效型施肥装置，包括支撑板，支撑板侧壁上有牵引环，支撑板上有料箱，料箱底部和支撑板顶部均开设有下料孔，支撑板有下料箱，下料箱后侧上开设有侧槽，侧槽内有门板，下料箱内设有转辊，转辊上开设有料槽，料槽侧壁上有滑槽，滑槽外壁上有U形块，滑槽内有挡板，U形块和挡板均有限位螺栓，转辊的转轴有从动转盘，从动转盘卡接有皮带，皮带有主动转盘，支撑板底部有支腿，支腿底部有滚轮，本实用新型通过将门板从侧槽内取出，取下限位螺栓，根据定量的具体量要求选择合适U形块，将挡板插进U形块内，通过限位螺栓将U形块和挡板固定连接好，使得方便调节挡板在料槽的位置，方便调节定量的量。

权利要求书1页 说明书3页 附图3页CN 209861578 U 2019.12.31C N 209861578U权　利　要　求　书1/1页CN 209861578 U1.一种便捷高效型施肥装置，包括支撑板、料箱、牵引环、支腿、滚轮、下料箱、从动转盘、皮带、主动转盘、U形块、挡板、限位螺栓、下料孔、转辊、门板、凸块和固定螺栓，其特征在于：所述支撑板侧壁上固定连接有牵引环，所述支撑板上固定连接有料箱，所述料箱底部和支撑板顶部均开设有下料孔，所述支撑板在下料孔处固定连接有下料箱，所述下料箱后侧上开设有侧槽，所述侧槽内有门板，所述下料箱开设的转动槽内设有转辊，所述转辊上均匀开设有料槽，所述料槽侧壁上均匀开设有滑槽，所述滑槽外壁上固定连接有U形块，其中一组所述滑槽内滑动连接有挡板，所述U形块和挡板均螺纹连接有限位螺栓，所述转辊的转轴固定连接有从动转盘，所述从动转盘卡接有皮带，所述皮带活动连接有主动转盘，所述支撑板底部对称固定连接有支腿，所述支腿底部转动连接有滚轮。

专利名称：一种深层土壤施肥装置专利类型：发明专利
发明人：方新刚,严晓梦
申请号：CN201710691892.8申请日：20170814
公开号：CN107852894A
公开日：
20180330
专利内容由知识产权出版社提供
摘要：本发明公开了一种深层土壤施肥装置，包括推移车体以及安装在推移车体顶部的供肥箱，供肥箱正下方的推移车体底部端面内设有收纳槽，收纳槽内顶壁内固设有上下延伸设置的投料管，投料管底部延伸段伸入收纳槽内，收纳槽下侧段内的左右两侧内壁内对称设有导向槽，左右两侧导向槽之间的收纳槽内设有向左右两侧延伸设置的升降板，升降板左右两侧延伸末端分别伸入左右两侧导向槽内，左右两侧导向槽内均设有与升降板螺纹配合连接且上下延伸设置的第一螺纹杆，第一螺纹杆顶部端与第一电机配合连接，收纳槽内的升降板转动配合连接上下延伸设置的打孔转动杆；本发明结构简单，操作方便，提高了工作效率以及施肥效率，减少劳动了，提高了农植物的产量。

申请人：方新刚
地址：530031 广西壮族自治区南宁市江南区洪胜路5号丽汇工业园4幢3楼
国籍：CN
更多信息请下载全文后查看。

专利名称：一种农业种植用的土壤施肥装置
专利类型：实用新型专利
发明人：谷灿宝,梁明文,其他发明人请求不公开姓名申请号：CN202021315873.9
申请日：20200707
公开号：CN212753263U
公开日：
20210323
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种农业种植用的土壤施肥装置，涉及液态肥料施肥装置领域。

本实用新型包括药桶，所述药桶的一侧设置有U型架，所述U型架的开口处连接有套管，所述套管内插接有可伸缩的喷管，所述喷管远离套管的一端连通有喷头，所述药桶上连通有软管，所述软管远离药桶的一端贯穿U型架且与喷管连通，所述药桶上设置有用于压缩药桶内空气的压缩组件。

本实用新型中的喷管可以伸缩改变长度，当在喷洒液态肥料的过程中遇到离行走路线较远而无法喷洒到的区域时，就可以伸长喷管对这块区域进行喷洒，综上所述，通过这样的设置，可以根据喷洒液态肥料时的实际需要，调整喷管的长度，使喷管可以方便的对较远区域的农作物进行液态肥料的喷洒。

申请人：谷灿宝,梁明文
地址：671606 云南省大理白族自治州宾川县宾居镇宾居街259号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种土壤松土施肥装置
专利类型：实用新型专利
发明人：周通,陆文静,周建朝,宋柏权,王秋红申请号：CN202020410816.2
申请日：20200326
公开号：CN211960019U
公开日：
20201120
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种土壤松土施肥装置，属于农业生产用具技术领域，包括车板、升降组件、松土组件、施肥组件、覆土组件和四个移动轮，所述车板呈水平设置，所述升降组件设置在车板的顶部，所述升降组件的输出端竖直向下设置，所述松土组件设置在升降组件上，所述施肥组件包括施肥件和闭合件，所述施肥件的输出端延伸至车板的下方，所述闭合件设置在车板的顶部，所述覆土组件设置在车板的底部一端。

本实用新型通过驱动电机工作带动第一转动轮转动，第一转动轮通过皮带带动第二转动轮转动从而带动驱动轴在两个安装块上转动，驱动轴转动带动驱动绞龙转动，将输送在土地表面上的肥料掩埋在土地下面，保证施肥功效达到最佳。

申请人：黑龙江省农业科学院水稻研究所,黑龙江大学
地址：154026 黑龙江省佳木斯市东风区
国籍：CN
代理机构：合肥兆信知识产权代理事务所(普通合伙)
代理人：陈龙勇
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021582192.9(22)申请日 2020.08.03(73)专利权人 西安植德赞林业科技有限公司地址 710000 陕西省西安市高新区万象汇高新六路万象汇B座17楼1703(72)发明人 余成虎　田成典　程钟　(74)专利代理机构 北京盛凡智荣知识产权代理有限公司 11616代理人 肖月华(51)Int.Cl.A01C 23/02(2006.01)(54)实用新型名称一种绿化工程土壤施肥装置(57)摘要本实用新型公开了一种绿化工程土壤施肥装置，包括肥料储存箱、支撑板、支撑架、输送管和可旋转肥料输送装置，所述支撑底部设有滚轮，所述肥料储存箱设于支撑板上，所述支撑架设于支撑板上且位于肥料储存箱两侧，所述输送管一端设于肥料储存箱侧壁，所述输送管贯穿支撑架顶部设置，所述输送管另一端设有施肥泵，所述施肥泵上设有L型管，所述L型管与可旋转肥料输送装置相连。

本实用新型属于土壤施肥技术领域，具体是指一种可以插入土壤，直接对植物根系进行施肥的绿化工程土壤施肥装置。

权利要求书1页 说明书3页 附图2页CN 212753250 U 2021.03.23C N 212753250U1.一种绿化工程土壤施肥装置，其特征在于：包括肥料储存箱、支撑板、支撑架、输送管和可旋转肥料输送装置，所述支撑底部设有滚轮，所述肥料储存箱设于支撑板上，所述支撑架设于支撑板上且位于肥料储存箱两侧，所述输送管一端设于肥料储存箱侧壁，所述输送管贯穿支撑架顶部设置，所述输送管另一端设有施肥泵，所述施肥泵上设有L型管，所述L型管与可旋转输料装置相连；所述可旋转肥料输送装置包括U型管、环形支架、肥料输送仓和插入式施肥器，所述肥料输送仓为圆柱状中空腔体结构设置，所述肥料输送仓可旋转设于L 型管远离施肥泵一端，所述U型管端部贯穿肥料输送仓设置，所述U型管套接设于环形支架外侧，所述插入式施肥器设于U型管尾部外侧。

专利名称：施肥装置
专利类型：发明专利
发明人：大前健介
申请号：CN201980049022.8申请日：20190619
公开号：CN112469265A
公开日：
20210309
专利内容由知识产权出版社提供
摘要：一种施肥装置，其为配备在插秧机(1)的施肥装置(5)，并具备第一施肥机(51)、第二施肥机(52)、以及向第一施肥机(51)和第二施肥机(52)传递动力的施肥驱动部(53)，第一施肥机(51)具有与4条垄相对应的第一料斗(511)，并且构成为：第一施肥机(51)的姿态能够自如变更为位于施肥驱动部(53)的上方的驱动姿态和以第一转动轴(552)为中心向上方转动的立起姿态，第二施肥机(52)具有与5条垄相对应的料斗，施肥驱动部(53)具有传递来自行驶装置(2)的变速箱(2e)的动力的驱动箱(532)，第一施肥机(51)具有：设置在与4条垄相对应的第一料斗(511)中的任意的与2条垄相对应的第一料斗(511)之间的间隔料斗(516)，在第一施肥机(51)处于驱动姿态时，间隔料斗(516)位于驱动箱(532)的上方。

申请人：洋马动力科技有限公司
地址：日本国大阪府
国籍：JP
代理机构：北京旭知行专利代理事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：一种土壤施肥肥料播撒装置专利类型：实用新型专利
发明人：刘鑫
申请号：CN201921501392.4
申请日：20190910
公开号：CN212064870U
公开日：
20201204
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种土壤施肥肥料播撒装置，属于施肥技术领域，包括播撒机、承重板、车轮、推杆、储物柜、柜门、漏斗、筛网、下料管、控制杆、隔板、连接片、防护罩、电机、按钮、凹形挡片、转轴、出料口、限流阀，播撒机的底部与承重板的顶部固定连接，承重板的底部固定连接有车轮，承重板的一侧固定连接有推杆，播撒机内部的左侧设置有储物柜，储物柜外部的柜门与播撒机外壁通过铰链铰接，限流阀与出料口卡接；该种土壤施肥肥料播撒装置解决上述提出的现有的施肥器在使用时往往不可调节一次性施肥的多少，不便根据实际需求进行使用，施肥效率低；不便于一次性携带足够量的肥料，需要来回搬运肥料，耗时耗力的问题。

申请人：刘鑫
地址：246000 安徽省安庆市宜秀区罗岭街362号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种农田施肥装置专利类型：实用新型专利
发明人：高健
申请号：CN201922416552.1申请日：20191229
公开号：CN211656856U
公开日：
20201013
专利内容由知识产权出版社提供
摘要：本实用新型涉及农业装置技术领域，尤其是一种农田施肥装置，包括水平设置的面板，所述面板的底面四角均安装有行走轮，且面板的其中一侧安装有扶手，所述面板的中部设有安装口，且该安装口内安装有储料斗，所述储料斗的底部的出料口设置为矩形口，且出料口内水平安装有与其相适配的筒体，所述筒体的两端圆心处均连接有第一转轴，两个第一转轴分别插设在储料斗的底部的两侧壁上，且其中一个第一转轴的端部固定安装有第一皮带轮，所述筒体的表面间隔开设有多个料槽，所述料槽沿着筒体的轴向开设。

本实用新型具有结构简单以及体积小的优点，不仅可使肥料均匀洒出，也可提高施肥效率，便于使用。

申请人：高健
地址：061300 河北省沧州市盐山县振华南大街922号
国籍：CN
更多信息请下载全文后查看。
