陶瓷析晶釉的制备

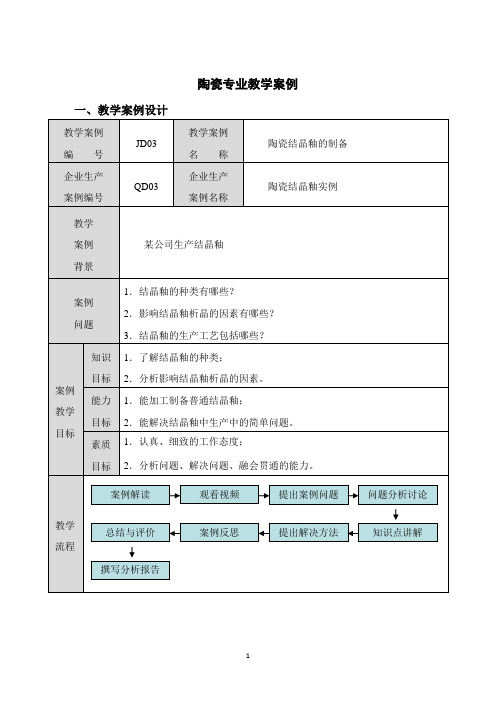

陶瓷专业教学案例一、教学案例设计二、案例相关知识（一）结晶釉的种类结晶釉是一种别有风味的艺术釉，是陶瓷装饰方法中极具地位的一种。

通常在基础釉料中引入结晶剂，釉熔融后通过对冷却制度的控制，釉中的结晶性物质由于处于过饱和状态而析出形状各异的晶体，极具观赏性，这种釉我们就称之为结晶釉。

结晶釉如果与色釉结合得当，就会具有特殊的艺术效果，其结晶类型有：花朵状、花簇状、扇状、星状、针棒状、线型放射状、甘蓝状、雪花状、树叶状、竹叶状、云母状、菱形状、浮萍状等。

不同器型的陶瓷坯体若能选择适当的结晶釉来装饰，定能达到一种人工彩饰所不及的艺术效果。

结晶釉种类很多，分类方法也很多，目前尚无明确的分类方法。

根据相关资料，大致的分类如下：（1）按晶形形态分类。

根据结晶釉晶体的外观形态，则可分为“油滴天目”、“雨点”、“茶叶末”、“铁锈花”、“星盏”、菊花状、放射状、条状、水花状、松针状、螺旋状、闪星状、粒状、菱角状、羽毛状等结晶釉。

其中宋代烧制的“星盏”、“茶叶末”、“铁锈花”等产品被认为是世界上最早的结晶釉产品，为我国陶瓷艺术的瑰宝。

（2）按结晶釉产品的功用分类。

根据结晶釉使用功能与领域，则可分为陈设陶瓷结晶釉、建筑陶瓷结晶釉和日用陶瓷结晶釉。

（3）按原料种类及釉料加工处理方法分类。

根据釉料配制时是否使用熔块，结晶釉可分为生料结晶釉和熔块结晶釉。

（4）按烧成温度分类。

根据烧成温度的高低，结晶釉可分为高温结晶釉（1250℃以上）、中温结晶釉（1000℃~1250℃）和低温结晶釉（1000℃以下）。

（5）按晶体大小分类。

根据结晶釉晶体的大小，则可分粗晶结晶釉和微晶结晶釉两大类。

粗晶结晶釉可凭肉眼看见，大的直径可达5cm，甚至更大，表面为完全或部分发达的众多结晶所覆盖，或结晶在釉表面的下部，封闭在玻璃质基体之中。

此种釉即为所谓典型的结晶釉，硅酸锌结晶釉即属此类型。

微晶结晶釉结晶很小，犹如天空星星一般，有的不用显微镜放大则看不出来，结晶形态基本上为针状、板状或微小的球状。

一种适用于快速烧成的分相结晶釉的研制
分相结晶釉是一种具有特殊效果和纹理的釉料，适用于陶瓷制品的表面装饰。

该釉料具有快速烧成的特点，可以在短时间内完成烧制过程，提高生产效率。

本文将介绍一种适用于快速烧成的分相结晶釉的研制方法。

第一步是选择合适的原料。

考虑到快速烧成的要求，应选择低温熔点和高反应活性的原料。

一般来说，碱金属和碱土金属的化合物是较为合适的选择。

可以选用氧化钠、氧化钾和氧化钡等化合物作为主要原料。

第二步是粉磨和混合原料。

将选好的原料进行粉磨，使其颗粒大小均匀，可以通过球磨机或者搅拌磨机来完成。

在原料粉磨的过程中，可以适当添加一定比例的助溶剂，如水或有机溶剂，以提高原料的可溶性和反应活性。

粉磨后，将原料进行混合，使得各种原料充分混合均匀。

第三步是出坯和烧成。

将混合好的原料经过成型工艺制成陶瓷坯体，然后进行快速烧成。

烧成过程中，可根据需要进行气氛控制和温度控制，以保证釉料的结晶效果。

由于是快速烧成，烧成时间相对较短，一般在几小时到十几个小时之间。

第四步是质量检测和调整。

烧成完成后，通过对陶瓷制品的质量检测，如外观检查、釉面质量评估、结晶效果观察等，来确定釉料的性能和效果。

如果发现存在问题或者需要改进的地方，可以根据实际情况进行釉料的调整和改良。

需要说明的是，研制适用于快速烧成的分相结晶釉是一个较为复杂的过程，需要深入了解釉料的性质和特点，并通过实验和实践来不断优化和改进。

本文提供的方法只是一种参考，具体的研制过程和方法需要根据实际情况进行调整和优化。

实验报告实验名称：陶瓷析晶釉的制备姓名：指导老师：实验时间：一、实验目的：1. 熟悉陶瓷材料制备的整个工艺过程；2. 了解影响陶瓷析晶釉的制备工艺和主要影响因素，如：晶种加入量、烧成制度、原材料粒度等；3. 通过实验来提高实验能力、设计能力、钻研精神和解决问题的思考能力。

二、实验仪器和药品：光学显微镜、扫描电子显微镜、X射线衍射分析仪、行星磨、电阻干燥箱、1300℃加热炉、石英、石灰石、氧化锌、高岭土、甲基纤维素、钠长石三、实验原理：干压成型的原理：高纯度粉体属于瘠性材料，用传统工艺无法使之成型。

首先，通过加入一定量的表面活性剂，改变粉体表面性质，包括改变颗粒表面吸附性能，改变粉体颗粒形状，从而减少超细粉的团聚效应，使之均匀分布；加入润滑剂减少颗粒之间及颗粒与模具表面的摩擦；加入黏合剂增强粉料的粘结强度。

将粉体进行上述预处理后装入模具，用压机或专用干压成型机以一定压力和压制方式使粉料成为致密坯体。

结晶釉的析晶原理：影响结晶釉烧成的主要因素包括釉料的结晶特性、釉料的粘度、适当的结晶温度以及在此温度下的保温时间。

釉料的结晶特性包括成晶物质形成晶核的机理、成晶物质的过饱和程度及成品物质在釉中的溶解度，这些因素主要由釉料成分决定。

粘度对质点扩散的阻碍作用限制着结晶速度，合适的粘度为结晶过程中质点发育成点阵提供了有利条件。

粘度取决于温度，因此结晶的首要问题是确定合理的烧成温度，即在熔体降温冷却时，选择一个适宜的温度范围，并在此温度范围内进行保温以获得各种不同花形的结晶产物。

结晶釉的烧成制度必须符合结晶釉的结晶规律釉是一种玻璃质，当釉中的某种物质处于过饱和状态时，这种物质就有了结晶的自发倾向二但要从熔体或玻璃体中析出晶体，一般要经过两个步骤：首先形成晶核，然后是晶体长大。

成核速度和晶体生长速度都是过冷度（熔点与系统所在温度的差值，T m-T）和粘度的函数，它们在冷却开始与冷却终结时均降至零，而在某一温度达到最大，这两个最大值并不重合，晶核形成的最大速度在较低温度区，而晶体生长的最大速度在较高温度区。

透明釉的制作方法
透明釉是一种无色或几乎无色的釉料，用于瓷器和陶瓷制作中，目的是增加表面的光泽和保护物品。

下面是一种常见的透明釉的制作方法：
材料：
1. 硼酸- 100克
2. 二氧化硅- 100克
3. 碳酸钠- 20克
4. 水- 300毫升
5. 玉石灰- 10克
步骤：
1. 将硼酸和二氧化硅倒入一个干净的容器中，并慢慢加入碳酸钠。

同时用搅拌棒搅拌混合物，直到溶解。

2. 在另一个容器中，将水加热至沸腾。

将水从炉子上取下后，慢慢地将加有溶解物的容器倒入水中。

继续搅拌混合物，直到出现均匀的透明液体。

3. 将透明液体通过过滤器过滤，以去除任何固体颗粒或杂质。

4. 接下来，将滤液倒入一个新的容器中，并将玉石灰慢慢加入其中。

搅拌混合物，直到产生均匀的混合物。

5. 等待混合物冷却，并将其存放在一个密封的容器中，以防止干燥。

以上是一种制作透明釉的基本方法，但制作透明釉的具体配方可能因不同的使用
目的或个人喜好而有所差异。

因此，如果您打算使用它来制作瓷器或陶瓷制品，建议您在使用之前仔细研究和测试其适用性。

虹彩釉以其在光照下釉面呈彩虹的颜色深受人们喜欢，虹彩釉的出现改变了人们对纯色陶瓷的传统观念，让人们了解到一种釉料可以呈现出多种颜色，使陶瓷和光的艺术充分结合在一起，是陶瓷运用光学原理的杰出产品。

近年来随着人们艺术品位的不断提高，人们在家居装修方面开始追求颜色多变性，而虹彩釉的釉面颜色恰恰迎合了这种潮流，因而虹彩釉在中国建筑陶瓷行业有巨大潜在市场[1]。

我国近年主要是在建筑陶瓷行业对虹彩釉的研究很多，虹彩釉主要有Pb-Zn-Ti 系、Pb-Zn-Mn 系、Ca-Mg-Fe 系、硼熔块-铜系、Li-Pb-Mn-Cu-Ni 系等几个体系[2]。

本文主要研究Pb-Zn-Mn 系中温析晶虹彩釉的制备，通过调整配方组成及工艺参数，不仅可以提高产品的档次，同时还具有很大的开发应用前景并满足市场的需要和创意。

该虹彩釉可适用于一次快烧外墙砖、瓷砖等产品。

一、实 验（一）实验原料本实验根据现有参考文献选择的所用实验原料有：钾长石、石英、高岭土、铅熔块、偏钒酸铵、氧化锌、氧化铁、氧化锰、氧化铬、氧化钴、氧化铜、羧甲基纤维素等，部分原料的化学组成见表1。

表1 部分原料及其化学组成Preparation and Process Control of Crystal Rainbow GlazeLei Xin, Gao Zhidan (Jiangxi Ceramic Arts and Crafts V ocational and Technical College)Abstract: This paper uses lead melt, zinc oxide, manganese oxide, NH 4VO 3, potassium feldspar, quartz, and kaolin as the main raw materials to prepare rainbow glaze, and studies the influence of process parameters such as composition, firing system, and glaze thickness on glaze surface changes and color effects. The experimental research results show that the optimal composition formula is 53% lead melt, 5% ZnO, 8% NH 4VO 3, 12% MnO 2, 5% kaolin, 5% quartz, 12% potassium feldspar, 1% Fe 2O 3, 1% CuO, and firing temperature is 1200℃, holding time is 20min, crystallization holding temperature is 860℃, holding time is 15～20min, and the glaze thickness is 0.8～1.2mm, the best rainbow effect is achieved on the glaze surface.Keywords: Rainbow Glaze; Composition Formula; Firing System; Glazing Process收稿日期：2023-03-24基金项目：江西省教育厅科技项目，项目编号：GJJ2205603、2205612。

第27卷　第3期华侨大学学报(自然科学版)Vol.27　No.3 2006年7月Journal of Huaqiao University(Natural Science)J ul.2006　　文章编号　100025013(2006)0320266204陶瓷微晶玻璃釉的制备工艺俞平利　刘培德　张敬阳(华侨大学材料科学与工程学院,福建泉州362021)摘要　选择CaO2MgO2Al2O32SiO2系统作为微晶玻璃釉的基本组成,研究微晶玻璃釉的制备工艺,并考察施釉方法、坯釉结合、添加少量粘土对工艺的影响.结果表明,湿法施釉应考虑制品对釉面平滑度和光泽度的要求,当湿法施釉工艺可以达到釉面细腻光滑时,可以得到具有亚光效果的微晶釉;以烧结坯作为微晶釉的基体时,坯釉结合良好,机械敲击无法使坯釉分离.外加少量高岭土可影响玻璃体起始析晶温度和晶化温度、微晶釉的显微结构和性能,对机械性能如硬度等会造成不利影响,并可能不利于其热力学性能.关键词　微晶玻璃釉,制备工艺,湿法施釉,坯釉结合,高岭土中图分类号　TQ171.73+3;TQ174.76;TQ174.6文献标识码　ACaO(2MgO)2Al2O32SiO2系统微晶玻璃作为微晶板材用于建筑装饰材料,无论从理论研究和工艺研究都已较深入,但作为微晶玻璃釉的研究目前报道还很少〔1,2〕,相应的工艺研究也欠缺〔3〕.与单一的微,陶瓷微晶玻璃釉制备时可能存在以下3个问题1(1)界面问题.坯釉结合状况直接影响制品的机械强度、热稳定性等性能,并可能影响玻璃的微晶化过程.(2)施釉问题.建筑陶瓷墙地砖采用干法施釉;而具有曲面的日用瓷和化学容器瓷,釉层较薄,最有利的施釉方法还是湿法上釉.(3)釉面性状.微晶化处理不能使釉熔融成为具流动性的粘滞熔体,釉面能否平滑如镜可能成为问题〔4〕.本文就以上问题进行初步研究.1　熔块制备及施釉工艺1.1　熔块制备选定CaO2MgO2Al2O32SiO2系统作为微晶玻璃釉的基本组成,配方组成(mol)如表1所示.制备表1中所列配方的熔块,熔制温度1370℃,保温2h,配合料熔透,无不透明物质.以上熔块的XRD分析结果表明为玻璃质,不含晶态物质(图略).由D TA曲线分析获得的温度参数,如表2所示.表中,玻璃表1　CaO2MgO2Al2O32SiO2系统微晶釉配方组成表序号K2O Na2O CaO MgO Al2O3Fe2O3SiO2 R10.12550.12430.64790.10230.07240.0010 1.5010 R20.12550.12510.64720.10220.10060.0011 1.2514 R30.12540.12510.64820.10120.10000.0012 1.9990 R40.12490.12510.64910.10090.12510.0013 1.5024 R50.12520.12500.64830.10140.12500.0014 1.9994 R60.12460.12600.64850.10080.12510.0015 2.5012 R80.12560.12470.64820.10140.15090.0015 1.7499 R90.12480.12550.64910.10060.15030.0015 2.2507起始软化温度t s(开始烧结)、玻璃转变温度t g(起始析晶)、晶化温度t p.由D TA温度参数分析可了解,本组熔块起始析晶温度与起始软化温度相距较远,有较宽的烧结温度范围(t g-t s≈90～　收稿日期　2006201219　作者简介　俞平利(19692),女,副研究员,主要从事硅酸盐材料的研究.E2mail:ypl@　基金项目　福建省自然科学基金资助项目(D0210012)表2　熔块D TA 曲线分析所得温度参数序号R1R2R4R5R6R8t s /(℃)--709747763732t g /(℃)800808811840882837t p /(℃)858856848887929879120℃),有利于微晶玻璃的烧结.1.2　施釉工艺(1)干法施釉.选择烧结瓷坯作为基体,熔块粉体平铺并压实,平面光滑平整.由30℃升温至(t g -20)℃保温20min ;再升温至(t g +30)℃,保温40min ,然后自冷至室温.微晶化处理结果显示,釉层呈乳白色,釉面平滑滋润如玉,坯釉结合良好,在机械敲击下坯釉不发生分离.表1中各配方均可达到此效果.XRD 分析表明,所有微晶釉的主晶相都为单一的硅灰石.(2)湿法上釉.选择R1作为基础釉,分别添加质量分数为3%,5%,7%的高岭土,在研钵中手工研磨制备.选择烧结瓷坯作为基体,以湿法施釉,并干燥,釉面目视如绒面.由30℃升温至(t g -20)℃,保温30min ;再升温至(t g +30)℃,保温30min ,然后自冷至室温.微晶化处理样品经XRD 分析,主晶相仍为硅灰石,坯釉结合紧密,但釉面无镜面效果,呈现原有绒面状态.R1试样釉面硬度高,小刀刻划无痕迹;而添加高岭土的样品,釉面硬度降低,局部可用小刀刻划.将4种釉分别(℃)在1150,1200,1250,1300高温下进行热处理.结果表明,1250℃烧成时仍未使釉面出现镜面状态;1300℃烧成时出现镜面.因此,当工艺无法使釉面平滑的情况下,湿法上釉对于日用瓷釉、化学瓷釉的微晶化处理是不太适宜的.如果以机械球磨方式制备釉浆,且釉浆细度足够的情况下,湿法上釉可以使釉面平整细腻,此时可以制得具有亚光效果的日用瓷微晶釉和化学瓷微晶釉.2　施釉工艺性能分析2.1　不同烧结程度坯体与微晶釉的结合性能对于传统陶瓷,由于坯釉化学组成上的差异,烧釉时,釉的某些成分会渗透到坯体的表层中,而坯体某些成分也会扩散和溶解到釉中.通过熔解与扩散的作用,使接触带的化学组成和物理性质介于坯体与釉层之间,结果形成中间层.具体地说,该层吸收了坯体中的Al 2O 3,SiO 2等成分,又吸收了釉料中的碱性氧化物等.它对调整坯釉之间的差别,缓和釉层中应力,改善坯釉的结合性能起一定的作用〔5〕.对于微晶釉而言,坯釉是否结合良好,同样影响着制品的性能.选择同一配方的生坯、900℃素烧坯和烧结瓷坯作为微晶釉的3组基体,每组基体上以湿法施R1,R1(3%),R1(5%),R1(7%)4种釉.热处理温度.由30℃升温至(t g -20)℃,保温30min ;再升温至(t g +30)℃并保温30min ,然后自冷至室温.实验结果表明,生坯、900℃素烧坯为基体的微晶釉,坯体仍未烧结,坯釉结合差,即坯釉分离或在敲击下坯釉分离;烧结瓷坯作为基体的微晶釉,坯釉结合良好,机械敲击下坯釉不发生脱离现象.从某种意义上讲,在釉烧过程中,只要坯釉之间出现物质转移,就可能产生有利于坯釉结合的坯釉中间层.这种物质的转移通常在坯、釉均出现液相的情况下较为有利.玻璃微晶化的温度通常较低,此时玻璃的粘度很高,呈塑性状态而非流动状态.生坯、900℃素烧坯中出现液相的温度相对较高,在进行玻璃微晶化的温度,仍未有足量的液相可与玻璃体进行物质交换,因此中间层的形成遭到阻碍.只有烧结瓷坯,在釉烧前已经含有相当数量的玻璃相,坯中的玻璃相在釉玻璃微晶化温度时与釉玻璃近于同步地软化熔融,出现液相,产生复杂的物理化学反应,从而形成中间层.如果希望实现一次烧成制备微晶玻璃釉,有必要对坯的烧结温度提出较高要求.可以从调节坯体成分着手,使坯的烧结温度尽量接近釉烧的最高温度(微晶化制度的最高温度).在釉玻璃微晶化的同时,使坯体能够同步出现液相,两种成分的液相在坯釉结合面上交换物质,形成有利于坯釉结合的中间层.2.2　添加少量粘土对微晶玻璃形成的影响以湿法上釉时,由纯熔块制得的釉浆其稳定性是较差的,选择R3,R4熔块,分别外加质量分数为7%高岭土制成釉配方R3(7%),R4(7%),通过影像烧结实验进行对比,以了解高岭土的添加是否影响釉的高温性状.影像烧结实验结果,如表3所示.表中,t s ,0为开始收缩温度,t s ,max 为最大收缩温度,t b 为边角变圆温度,t h 为半球状温度,t L 为流动状温度.结果表明,对化学组成不同的熔块,添加等量高岭土,高温性状的变化并不相同.结合表1所示熔块配方组成进行分析可以发现,熔块中铝质量分数较低时762第3期 俞平利,等:陶瓷微晶玻璃釉的制备工艺(如R3),外加高岭土的影响更为明显;熔块中铝质量分数较高时(如R4),外加高岭土的影响相对较弱,表3　4种釉影像烧结实验结果样品t s ,0/(℃)t s ,max /(℃)t b /(℃)t h /(℃)t L /(℃)t g /(℃)t p /(℃)R371883094411241172800858R3(7%)8321034117011781182820862R4718940108411801204824864R4(7%)730864118212041212829871但总的趋势是类似的.高岭土的添加提高了表征熔块高温性状的各项温度指标,特别是边角变圆温度、半球状温度及呈流动状温度.选择铝质量分数相对较低的熔块R1为基础釉,外加质量分数3%,5%,7%的高岭土,研磨均匀后,进行D TA 分析(表3).结果显示,添加少量高岭土的对主晶相析晶的温度参数有一定影响,起始析晶温度变化明显,提高了20℃以上;晶化温度也有所提高,但幅度不大;而高岭土添加量由3%增加到7%,t g 和t p 的递增并不显著.对4种釉进行微晶化处理,即30℃升温至(t g -20)℃保温40min ,再升温至(t g +30)℃保温40min ,所得样品进行XRD 分析,如图1所示.结果表明,加(a )R4(b )R5(3%)(c )R4(7%)图1　3种釉的XRD 谱图入高岭土后主晶相不变,但析晶峰强度有所减弱,并且存在以固态夹杂物形式出现的高岭土.这将对微晶釉性能造成影响.以上微晶釉样品的SEM 图像,如图2所示.SEM 图像表明,随着高岭土质量分数的增加,烧结样品都有微晶化迹象,但微晶化状态变差.结合湿法上釉的实验结果,可以认为在微晶玻璃制备中,釉料中加入少量高岭土有利于釉料的悬浮稳定性能.但由于微晶化温度较低,玻璃相无法与高岭土充分反应形成均一的显微组织,高岭土只能以均匀或不均匀分散的固态夹杂物形式存在.因此,与纯熔块制备微晶釉相比较,高岭土的加入,必然相应降低釉的硬度、机械强度和热力学性能等.(a )R4(b )R4(3%)862华侨大学学报(自然科学版) 2006年(c )R4(5%)(d )R4(7%)图2　微晶化处理样品的SEM 形貌3　结束语(1)平面制品通常以干压法施釉,通过抛光处理获得高光泽度的微晶釉面,非平面制品可以考虑湿法施釉工艺.釉在微晶化处理时,玻璃体的粘度很大,表面张力不足以使釉面熔平.因此,湿法施釉用于日用瓷和化学瓷时,应考虑制品对釉面平滑度和光泽度的要求.当湿法施釉工艺达到釉面细腻光滑时,可以得到具有亚光效果的微晶釉.(2)微晶釉应考虑坯釉结合问题,当坯的烧成温度和釉的微晶化温度接近时,重点考虑两者热膨胀系数是否匹配.当坯体烧成温度和釉微晶化温度相差较大时,可以考虑使用烧结坯作为微晶釉的基体.以烧结坯作为微晶釉的基体,坯釉结合良好,机械敲击无法使坯釉分离.(3)外加少量高岭土可以提高釉浆的稳定性,但对釉玻璃体的微晶化产生一定影响.参 考 文 献1　Rinc ón J M ,Romero M ,Marco J.Some aspects of crystallization microstructure on new glass 2ceramic glazes[J ].Ma 2terials Research Bulletin ,1998,33(8):1159～11642　Ferrari A M ,Barbieri L ,Leonelli C ,et al.Feasibility of using cordierite glass 2ceramics as tile glazes[J ].J Am CeramSoc ,1997,80(7):1757～17663　梁忠友,袁清习,张明亮,等.Li 2O 2CaO 2Al 2O 32SiO 2系微晶搪瓷面釉的研究[J ].玻璃与搪瓷,1998,26(3):11～154　俞平利,吴丹丹,吴季怀.非平面陶瓷基微晶釉的晶化研究[J ].矿物学报,2005,25(3):208～2125　西北轻工业学院.陶瓷工艺学[M ].北京:中国轻工业出版社,1980.142～154Studying on B asic T echnology of Ceramic 2G lass G lazeYu Pingli Liu Peide Zhang Jingyang(College of Material Science and Engineering ,Huaqiao University ,362021,Quanzhou ,China )Abstract The basic technology of CaO 2MgO 2Al 2O 32SiO 2system ceramic 2glass glaze was discussed.Focal point of the research included glazing method ,glaze 2body bonding and impact of adding a little kaolin.The result showed :(1)Smoothness and glossiness of glaze should be considered when ware was glazed by wet process glazing.G enerally ,ceram 2ic 2glass glaze by wet process glazing would be mat glaze unless glaze surface was polished.(2)It showed good glaze 2body bonding when sintered body was chosen as matrix ,and glaze would not be separated f rom body by mechanical impact.(3)Crystallization temperature (t g ,t p ),microstructure and performances of glass were varied by adding a little kaolin to f rit.It was bad to mechanical performance of glaze such as hardness and wear resistance ,also was thermal performance.K eyw ords ceramic 2glass glaze ,technology ,wet process glazing ,glaze 2body bonding ,kaolin962第3期 俞平利,等:陶瓷微晶玻璃釉的制备工艺。

结晶釉的结晶原理
结晶釉的结晶原理主要基于釉料中的结晶性物质。

这些物质在熔融状态下处于饱和状态，在缓冷过程中会形成析晶。

这些可见的结晶体是结晶釉区别于普通釉的根本特征。

釉料主要由硅酸盐和金属氧化物组成，其中硅酸盐是釉料固化的基础，而金属氧化物则起到着色和结晶形成的作用。

为了促使釉料在烧制过程中发生结晶，有时还会在釉液中添加一种特殊物质，即晶种。

晶种的种类和添加量决定了最终的结晶效果。

结晶釉的制作工艺过程相对复杂，需要经过调配、施釉、干燥和烧制等多个步骤。

首先需要调配釉料，根据要求调配出适合的釉液，包括釉料的成分和比例。

然后进行施釉、干燥，最后进行烧制。

在烧制过程中，由于釉内含有足量的结晶性物质，经熔融后处于饱和状态，在缓冷过程中形成析晶，从而形成晶体效果。

以上信息仅供参考，如有需要，建议咨询专业技术人员。

陶瓷透明釉釉料配方
陶瓷透明釉是一种常见的釉料，它可以让陶瓷制品更加光滑、均匀，并且增加其美观度。

为了获得高质量的透明釉效果，制作配方是至关重要的。

下面将介绍一种常见的陶瓷透明釉釉料配方。

材料:
- 75% 硅酸铝
- 5% 硅酸钠
- 10% 亚氨基甲酸酯
- 5% 硝酸铵
- 5% 碳酸钠
步骤:
1. 将硅酸铝和硅酸钠混合在一起，并搅拌均匀。

2. 在混合物中加入亚氨基甲酸酯，并搅拌至混合物充分溶解。

3. 将硝酸铵和碳酸钠加入混合物中，并搅拌均匀。

4. 将混合物倒入研磨机中，并使用高速旋转进行研磨，直至形成细腻的粉末。

5. 将粉末倒入容器中，并加入足够的水搅拌均匀，形成透明的釉料。

这种陶瓷透明釉釉料配方具有良好的透明度和稳定性，并且可以很好地附着在陶瓷制品表面。

然而，不同的制作条件和原材料可能会影响釉效果，因此需要根据实际情况进行调整和改良。

- 1 -。
