太阳能一体灯使用说明书

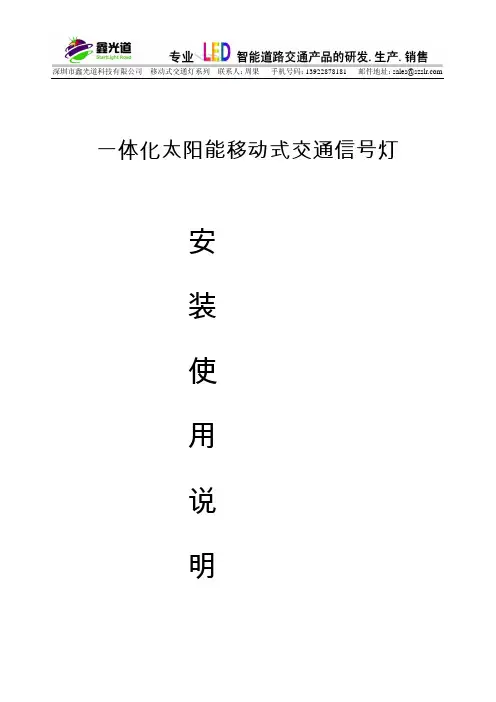

一体化太阳能移动式交通信号灯安装使用说明书 整机图片注明：为了能够安全标准的使用本公司的一体化太阳能移动交通信号灯，再安装和使用前请先认真的看本说明书,谢谢!一、太阳能移动信号灯结构：（如图1）由本公司自主研发设计的一体化太阳能移动式交通信号灯主要由四大部分组成：1.太阳能发电光伏板；(图1-1)2.红绿灯一体化灯箱；(图1-2)3.信号灯可升降主杆；(图1-3)4.信号灯可移动底座；(图1-4)二、产品简介：产品设计机构新颖，安装方便简单，交通信号指示灯和信号控制系统均符合GB14887-2003和GA47-2002道路交通信号控制机标准设计，产品具有抗干扰能力，自主通过太阳能电池光伏板发电向蓄电池充电的性能；控制系统经过软件来控制蓄电池的输出电压和检测蓄电池是否欠压，如果蓄电池欠压，则信号灯将不工作，信号控制系统的主面板商的欠压指示灯将指示欠压，（注明：整套信号灯安装调试好后，为了节约蓄电池电能，请按控制系统面板上的 显示按钮键，熄灭控制面板上的 LED和LCD，如果需要调试时，请再次按显示按钮键，LED和LCD将自动显示）在蓄电池电压满足不了现状时，请用本公司配置的10A交流充电器给蓄电池充电，当电压进入保护时，10A 交流充电器一般充电时间在4到8个小时既可，为了产品的使用寿命安全，请不要再不清楚的 情况先知道摘除产品各部位的 部件或自行接线等。

（控制系统面板如图2）三、产品结构部分介绍：A、信号灯可移动式底座：移动式灯箱的结构由：手拉杆、户外防水箱、蓄电池、信号控制系统、Ø100刹车轮组成；B、信号灯可升降式主杆：信号灯可升降式主杆由：上法兰盘、下法兰盘、上固定杆、下固定杆、钢丝绳子、齿轮和手柄组成；C、红绿灯一体化灯箱：红绿灯一体化灯箱由：四面防水灯箱、亚克力透镜、LED灯板、驱动板灯、遮阳板组成D、太阳能发电光伏板：太阳能发电光伏板由：太阳能电池板、安装支架组成；四：移动信号灯安装流程：（如图3）步一：先把一体化灯箱底部的两根线电缆先穿入可升降式主要杆上法兰盘，然后从下法兰盘把电线拉出来，其次用配套好的4个M14×40的螺丝先固定还一体话灯箱和升降杆；（注：连接时，小心不要压断电缆线）：步二：安装可移动底座和步一之间的连接（连接是先将两个电缆线伸进可移动灯箱里边，注意不要压电缆线，升降手柄最好放在手拉杆面）然后用4个配套好的M14×40的螺丝把固定好底座；步三：安装一体化灯箱上的12片遮阳板；步四：然后安装太阳能电池，太阳能电池安装支架留有两个Ø12通控，安装时只需要把配置好的两个M12的螺丝固定在一体化灯箱上即可，安装好后请将太阳能板的电源线插到一体化灯箱顶部的航空接头，然后固定好（这里值得注意的是，正常使用时太阳能电池板必须朝南方向；根据实际情况调整好太阳能板的上下角度）步五：步一到步四安装好后，最后把移动底座的上盖和侧面的小盖的螺丝打开，从控制面板的出线口内穿入一根小铁丝，然后把两根电缆线拉上来，然后按航空接头的针控4位对4位对接，5位对5位对接就可以了。

太阳能路灯/庭院灯安装使用说明书承蒙选购本公司的产品，为了您和他人的安全及灯具的使用寿命，请在使用前仔细阅读本说明书并妥善保管！严格按照说明书要求安装使用。

否则系统无法正常工作或缩短使用寿命。

因用户使用不当造成太阳能灯简图大弭能电池鞭光源灯具灯杆控制培.电池的损坏，公司概不负责。

【郑重声明：太阳能灯完全依靠太阳光发电，任何情况下灯必须安装在全天能够接受阳光的地方。

否则因接受不到阳光而引起的质量问题公司概不负责。

】安装、使用注意事项：太阳能组件：安装时太阳能电池板必须朝正午太阳方向。

安装组件时尽量轻拿轻放，严禁碰撞、敲击，以免损坏；存放时间长的，应清理灰尘后安装。

太阳能电池板前不能有高大建筑物或树木等遮蔽阳光；选者无遮蔽阳光的地方安装。

所有螺钉接线柱等均应按标准拧紧，不能有松动晃动现象。

应定期检查螺丝情况。

太阳能电池板应定期清理灰尘。

雪天生成积雪的必须及时清理积雪。

电池：电池安装必须认清正负及，严禁反接。

安装前应做接线柱放腐蚀处理，连接点焊接或螺丝必须按规定紧固。

蓄电池仓周围要用做保温处理，冬季应尽量保证蓄电池有一个良好的工作温度；地下蓄电池仓要密封好以防进水，通风管（出线管）应畅通无阻，保持蓄电池仓内通风、干燥。

夏季如果浸水，一定打开检查，清理接线装置，每半年定期检查电池是否有极柱腐蚀现象，有的清理。

有条件的可以进行电池维护。

维修打开检修门时严禁在门口吸烟或点火，因蓄电池使用时排出少量氢气，如见明火可能会发生危险。

光源安装光源时一定分清标识。

太阳能灯使用的光源一般为直流12V或24V电压，安装时必须分清电压与功率，必须使用匹配好的光源。

因光源功率不同，照明时间不同，接线时必须严格按照相应的接线示意图接线；维修或更换光源时，型号、功率必须与原厂配置相同，严禁更换与出厂配置不同功率、型号的光源，或随意调整照明时间；因每一个照明系统都是一个独立的工作单元，开关灯时间稍有差异属正常现象。

双路控制的要分清光源功率，不要混接，否则蓄电池长期过放电而造成损坏；更换光源时一定注意光源的大小，不能更换功率型号不同的产品。

太阳能LED灯具使用说明书一、概述太阳能LED灯具由控制柜、太阳能电池、LED球泡灯组成,如下图所示，太阳能电池将光能转化电能对控制器内部蓄电池充电。

太阳能LED灯具工作在两种状态：①充电状态；②开灯状态。

二、电参数太阳能电池最大输入电压：DC 17V；输出电压：DC 12V；工作环境温度：-25～60℃。

三、功能说明太阳能电池平稳放于日照处，用于充分吸收外界光能。

充电状态:太阳能电池与控制柜连接好后按下AN1开关，外界光照足够强时，此时太阳能电源指示灯亮，蓄电池充电指示灯HL1慢闪烁，此时蓄电池正在充电。

开灯状态:闭合S1开关，1路输出LED球泡灯亮同时HL2输出指示灯也亮。

闭合S2开关，2路输出LED球泡灯亮同时HL2输出指示灯也亮。

四、控制柜结构尺寸五、产品包装1．检验合格的产品用塑料袋封装后放入箱内，并衬以防震材料，防止运输过程中发生窜动或碰撞。

2．产品包装能满足防潮、防尘的要求。

包装箱外表面标有产品名称、型号规格、生产批号、数量、净重、制造厂家等，还标有防潮、防震、小心轻放、切勿倒置等字样或图案标志。

六、设备附件七、产品维护敬告：在进行产品维护时，请确保断电操作，以免发生意外触电，请参照以下要求和方法进行日常维护和定期检修，对于已损坏设备请及时寄回我公司进行维修。

1. 日常维护定期检查系统控制器各紧固件，确保不会脱落影响设备正常运行。

保持清洁，注意防潮。

如发现故障，请作好记录以待维修。

2. 故障分析及维修说明：因系统单元较简单，一般性故障可在现场检修处理，如有个别疑难故障无法排除，可联系相关人员进行帮助检修，排除故障。

（1）无法进充电或点亮如因特殊原因，系统不能正常启动或无法进充电或点亮，请先确认外线路是否正常，如太阳能板连接线是否有短路等；在确认外线路正常后，打开系统控制器检查内部各接插件是否有脱落松动或接触不良等现象。

如确认连接正常还无法排除故障，可联系我公司相关人员进行更换。

八、售后服务在用户正确安装、操作及符合本手册要求使用条件下，在质保期内，如出现因产品质量不良而发生故障时，此故障仅限于功能性故障，如完全无法点亮或充电等，我公司将为用户提供维修或更换服务。

太阳能路灯说明书完整版本说明书介绍了TYN-012型号的太阳能路灯。

该路灯采用太阳能作为能源，具有环保、节能、安全等优点，适用于各种路灯场景。

工作原理太阳能路灯通过太阳能板将太阳能转化为电能，再通过控制器将电能储存到蓄电池中，最后通过LED灯实现照明。

在白天，太阳能板会自动充电，晚上路灯会自动亮起，早晨则会自动关闭。

产品质保本产品提供一年的质保服务，质保期内如有质量问题，本公司将负责免费修理或更换。

免责条款本公司不对因不当使用或安装本产品所造成的人身伤害、财产损失等任何直接或间接损失负责。

产品构造主要部件本产品主要由太阳能板、控制器、蓄电池和LED灯组成。

其中太阳能板负责将太阳能转化为电能，控制器负责控制电能的储存和释放，蓄电池负责储存电能，LED灯负责照明。

产品清单本产品包括太阳能路灯主体、太阳能板、控制器、蓄电池、LED灯、吊装工具等配件。

储存及工作环境主要部件简介太阳能板：采用单晶硅或多晶硅材料，具有高效转化太阳能的能力。

控制器：采用智能控制芯片，能够自动控制电能储存和释放。

蓄电池：采用铅酸蓄电池，具有高容量、长寿命的特点。

LED灯：采用高亮度LED灯珠，具有高效节能、寿命长等优点。

安装说明安装前须知事项在安装前，应仔细阅读本说明书，了解产品的构造和工作原理，确保安装过程中的安全性和正确性。

安装前准备在安装前，应根据实际情况选择合适的安装位置，并确保太阳能板能够充分接收阳光。

同时，还需要准备好相应的安装工具和材料。

安装操作流程安装太阳能板、LED灯、控制器和蓄电池，按照说明书中的安装顺序进行操作。

安装注意在安装过程中，应注意安全，确保各部件的连接牢固可靠。

同时，还应注意防水和防雷等问题。

故障处理如遇到故障，应及时检查各部件的连接情况，排除故障原因。

如无法解决，可联系本公司的售后服务部门进行处理。

The 24V 120W LED street light comes with a length of 1 meter and includes the following components: 1 support frame。

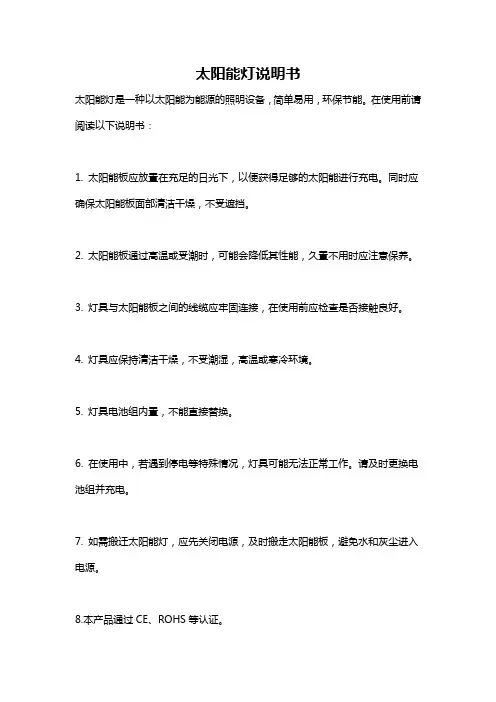

太阳能灯说明书
太阳能灯是一种以太阳能为能源的照明设备，简单易用，环保节能。

在使用前请阅读以下说明书：
1. 太阳能板应放置在充足的日光下，以便获得足够的太阳能进行充电。

同时应确保太阳能板面部清洁干燥，不受遮挡。

2. 太阳能板通过高温或受潮时，可能会降低其性能，久置不用时应注意保养。

3. 灯具与太阳能板之间的线缆应牢固连接，在使用前应检查是否接触良好。

4. 灯具应保持清洁干燥，不受潮湿，高温或寒冷环境。

5. 灯具电池组内置，不能直接替换。

6. 在使用中，若遇到停电等特殊情况，灯具可能无法正常工作。

请及时更换电池组并充电。

7. 如需搬迁太阳能灯，应先关闭电源，及时搬走太阳能板，避免水和灰尘进入电源。

8.本产品通过CE、ROHS等认证。

以上是太阳能灯的使用说明书，请严格按照说明进行操作，以确保产品的正常使用和延长寿命。

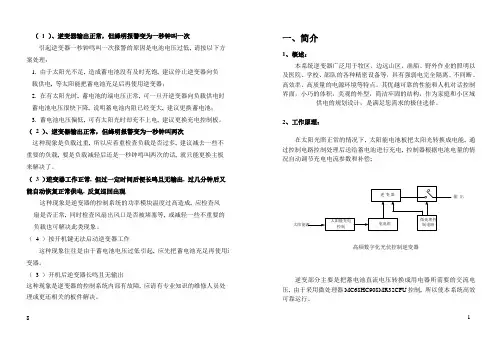

（ 1 ）、逆变器输出正常，但蜂明报警变为一秒钟叫一次引起逆变器一秒钟鸣叫一次报警的原因是电池电压过低, 请按以下方案处理：1. 由于太阳光不足, 造成蓄电池没有及时充饱, 建议停止逆变器向负载供电, 等太阳能把蓄电池充足后再使用逆变器；2. 在有太阳光时, 蓄电池的端电压正常, 可一旦开逆变器向负载供电时蓄电池电压很快下降, 说明蓄电池内阻已经变大, 建议更换蓄电池；3. 蓄电池电压偏低, 可有太阳光时却充不上电, 建议更换充电控制板。

（ 2 ）、逆变器输出正常，但蜂明报警变为一秒钟叫两次这种现象是负载过重, 所以应着重检查负载是否过多, 建议减去一些不重要的负载, 要是负载减轻后还是一秒钟鸣叫两次的话, 就只能更换主板来解决了。

（ 3 ）逆变器工作正常, 但过一定时间后便长鸣且无输出, 过几分钟后又能自动恢复正常供电, 反复巡回出现这种现象是逆变器的控制系统的功率模块温度过高造成, 应检查风扇是否正常, 同时检查风扇出风口是否被堵塞等, 或减轻一些不重要的负载也可解决此类现象。

（ 4 ）按开机键无法启动逆变器工作这种现象往往是由于蓄电池电压过低引起, 应先把蓄电池充足再使用逆变器。

（ 3 ）开机后逆变器长鸣且无输出这种现象是逆变器的控制系统内部有故障, 应请有专业知识的维修人员处理或更还相关的板件解决。

8一、简介1、概述：本系统逆变器广泛用于牧区、边远山区、渔船、野外作业的照明以及医院、学校、部队的各种精密设备等，具有强弱电完全隔离、不间断、高效率、高质量的电源环境等特点。

其优越可靠的性能和人机对话控制界面，小巧的体积，美观的外型，简洁牢固的结构，作为家庭和小区域供电的规划设计，是满足您需求的极佳选择。

2、工作原理：在太阳光照正常的情况下, 太阳能电池板把太阳光转换成电能, 通过控制电路控制处理后送给蓄电池进行充电, 控制器根据电池电量的情况自动调节充电电流参数和补偿;输出高频数字化光伏控制逆变器逆变部分主要是把蓄电池直流电压转换成用电器所需要的交流电压, 由于采用微处理器MC68HC908MR32CFU控制, 所以使本系统高效可靠运行。

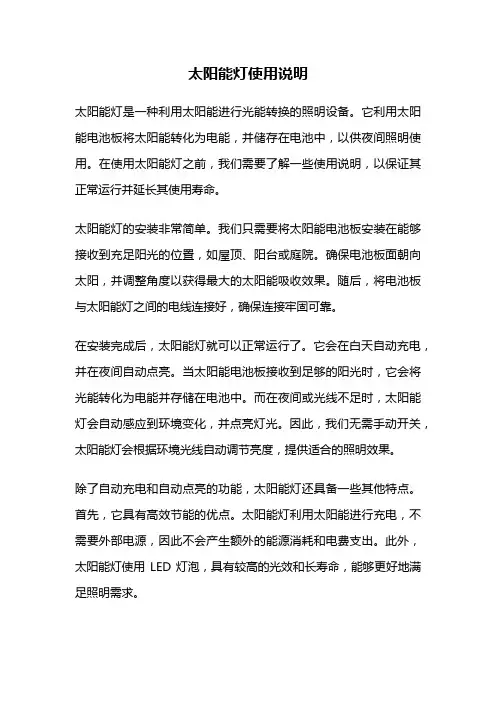

太阳能灯使用说明太阳能灯是一种利用太阳能进行光能转换的照明设备。

它利用太阳能电池板将太阳能转化为电能，并储存在电池中，以供夜间照明使用。

在使用太阳能灯之前，我们需要了解一些使用说明，以保证其正常运行并延长其使用寿命。

太阳能灯的安装非常简单。

我们只需要将太阳能电池板安装在能够接收到充足阳光的位置，如屋顶、阳台或庭院。

确保电池板面朝向太阳，并调整角度以获得最大的太阳能吸收效果。

随后，将电池板与太阳能灯之间的电线连接好，确保连接牢固可靠。

在安装完成后，太阳能灯就可以正常运行了。

它会在白天自动充电，并在夜间自动点亮。

当太阳能电池板接收到足够的阳光时，它会将光能转化为电能并存储在电池中。

而在夜间或光线不足时，太阳能灯会自动感应到环境变化，并点亮灯光。

因此，我们无需手动开关，太阳能灯会根据环境光线自动调节亮度，提供适合的照明效果。

除了自动充电和自动点亮的功能，太阳能灯还具备一些其他特点。

首先，它具有高效节能的优点。

太阳能灯利用太阳能进行充电，不需要外部电源，因此不会产生额外的能源消耗和电费支出。

此外，太阳能灯使用LED灯泡，具有较高的光效和长寿命，能够更好地满足照明需求。

太阳能灯具备环保节能的特点。

太阳能灯不会产生二氧化碳等有害气体，减少了对环境的污染。

同时，由于太阳能灯不需要外部电源，也减少了对传统能源的依赖，有利于节约能源资源。

太阳能灯还具备一定的防水性能。

它们通常采用防水设计，能够在雨天正常工作，不受潮湿环境的影响。

然而，在安装和使用太阳能灯时，我们仍然需要注意保护电池和电线，避免因水分侵入导致损坏。

太阳能灯还可以根据实际需求进行调节。

一些太阳能灯具有可调节亮度和照射范围的功能，可以根据不同场景和需求进行灯光调节。

例如，可以选择较高亮度和广泛范围的照明效果用于户外照明，而在室内使用时可以选择较低亮度和局部照明效果，以节省能源。

太阳能灯作为一种环保节能的照明设备，具有安装简单、自动充电、自动点亮、高效节能、环保节能、防水性能以及可调节亮度等特点。

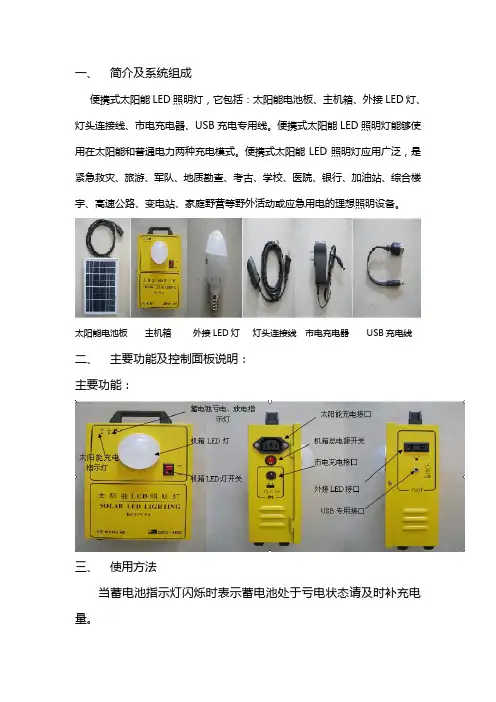

一、简介及系统组成便携式太阳能LED照明灯，它包括：太阳能电池板、主机箱、外接LED灯、灯头连接线、市电充电器、USB充电专用线。

便携式太阳能LED照明灯能够使用在太阳能和普通电力两种充电模式。

便携式太阳能LED照明灯应用广泛，是紧急救灾、旅游、军队、地质勘查、考古、学校、医院、银行、加油站、综合楼宇、高速公路、变电站、家庭野营等野外活动或应急用电的理想照明设备。

太阳能电池板主机箱外接LED灯灯头连接线市电充电器 USB充电线二、主要功能及控制面板说明：主要功能：三、使用方法当蓄电池指示灯闪烁时表示蓄电池处于亏电状态请及时补充电量。

方式：太阳能充电、市电充电。

1、太阳能充电步骤：1)太阳能电池板放置到户外正面向阳，倾角为30°；2)主机箱总电源开关置于关闭状态；3)电池板出线连接到主机箱的左侧IN输入口，电池板充电指示灯处于亮灯状态。

2、市电充电步骤1)注意先将主机箱总开关置于关闭状态；2)将市电充电器的先接入主机箱左侧IN口；3)最后将市电充电器另一端插入市电，充电时充电器显示绿灯红灯亮。

4)充电完毕后充电器指示灯红灯灭，先拔出市电充电端在去取下机箱充电端。

3、机箱LED灯使用方式1)打开机箱总电源开关，蓄电池放电指示灯亮；2)打开机箱LED灯电源开关；3)使用完毕后先关闭LED灯电源开关，在关闭机箱总电源开关。

4、外接LED灯使用方式1)将外接LED灯与灯头连接线相接；2)将灯头连接线的另一端与主机右侧OUT接口连接；3)打开机箱总电源开关，蓄电池放电指示灯亮后再次打开灯头开关；4)使用完毕后先关闭灯头开关，再关闭机箱总电源开关。

5、手机充电1)USB专用线与机箱右侧OUT接口相连；2)USB专用线另一端与手机USB充电接口相连；3)打开机箱总电源开关，蓄电池放电指示灯亮；4)使用完毕后关闭机箱总电源开关，然后取下USB专用线。

四、注意事项：1、充电时切记要关闭机箱总电源开关；2、蓄电池亏电后请及时补充电量；3、长时间不用此产品时，放置到阴凉通风处；4、每隔两月至少一次充放电；5、太阳能电池板表面保持清洁。

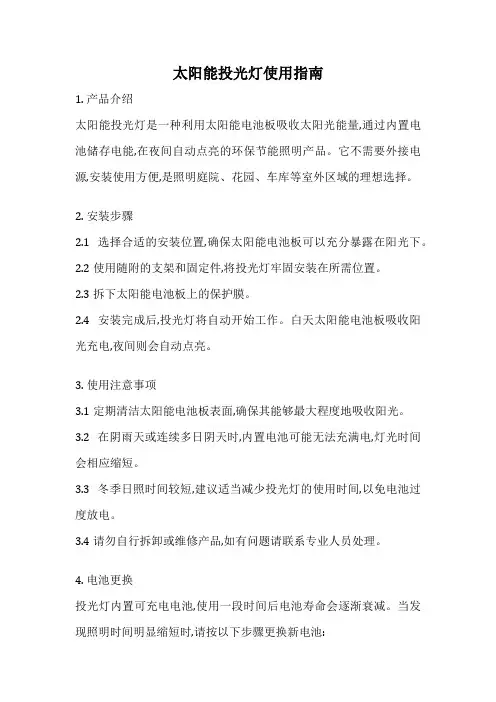

太阳能投光灯使用指南
1. 产品介绍
太阳能投光灯是一种利用太阳能电池板吸收太阳光能量,通过内置电池储存电能,在夜间自动点亮的环保节能照明产品。

它不需要外接电源,安装使用方便,是照明庭院、花园、车库等室外区域的理想选择。

2. 安装步骤
2.1 选择合适的安装位置,确保太阳能电池板可以充分暴露在阳光下。

2.2 使用随附的支架和固定件,将投光灯牢固安装在所需位置。

2.3 拆下太阳能电池板上的保护膜。

2.4 安装完成后,投光灯将自动开始工作。

白天太阳能电池板吸收阳光充电,夜间则会自动点亮。

3. 使用注意事项
3.1 定期清洁太阳能电池板表面,确保其能够最大程度地吸收阳光。

3.2 在阴雨天或连续多日阴天时,内置电池可能无法充满电,灯光时间会相应缩短。

3.3 冬季日照时间较短,建议适当减少投光灯的使用时间,以免电池过度放电。

3.4 请勿自行拆卸或维修产品,如有问题请联系专业人员处理。

4. 电池更换
投光灯内置可充电电池,使用一段时间后电池寿命会逐渐衰减。

当发现照明时间明显缩短时,请按以下步骤更换新电池:
4.1 拧开投光灯外壳底部的螺丝。

4.2 取出旧电池,更换同规格的新电池。

4.3 装回外壳并拧紧螺丝。

希望这份使用指南能够帮助您正确安装和使用太阳能投光灯。

如有任何其他疑问,欢迎随时咨询。
