冷凝水再利用技术在空调产品设计中的应用

厦门柔直工程空调系统冷凝水回收应用于换流阀冷却的研究1. 引言1.1 研究背景厦门柔直工程是一项具有重要意义的工程项目，项目中需要运用空调系统以保证建筑物内部的舒适度。

在空调系统中，冷凝水是一个不可避免的产物，而如何有效利用这些冷凝水资源已经成为工程领域的研究热点之一。

近年来，随着全球环境问题的日益突出，资源节约和环保成为社会的共识。

对于空调系统中的冷凝水回收利用，不仅可以缓解水资源紧张的局面，还可以减少环境污染。

研究空调系统冷凝水回收应用于换流阀冷却的方法和技术具有重要意义。

在目前的研究中，已经有一些关于空调系统中冷凝水回收的研究成果，但是针对其应用于换流阀冷却的研究还比较有限。

本研究旨在通过对厦门柔直工程空调系统冷凝水回收应用于换流阀冷却的研究，探索更高效的冷却方式，提高系统的能效，为未来类似工程项目提供重要参考依据。

1.2 研究目的研究目的是通过将厦门柔直工程空调系统中产生的冷凝水进行回收利用，应用于换流阀的冷却过程中，以实现能源的节约和资源的利用。

具体目的包括：1. 探究冷凝水回收技术在换流阀冷却中的可行性和效果，评估其在节能减排方面的潜在作用；2. 研究冷凝水回收技术的机理和原理，深入了解其对环境和设备的影响；3. 分析厦门柔直工程空调系统中冷凝水回收应用于换流阀的具体方法和安装方案，探讨最佳的实施途径；4. 提出相关建议和优化方案，为未来类似研究和工程实践提供参考和借鉴。

通过实证研究和数据分析，明确研究目的，为实现研究价值奠定基础。

1.3 意义和价值本研究的意义和价值主要体现在以下几个方面：1. 环保节能：通过将厦门柔直工程空调系统中的冷凝水回收应用于换流阀冷却，可以有效减少能源的消耗和二氧化碳的排放，从而减轻对环境的污染和压力，实现环保节能的目标。

2. 资源利用：冷凝水是一种相对可再生的资源，利用冷凝水回收技术可以有效利用这一资源，避免浪费，提高资源利用效率，从而实现资源循环利用的目的。

冷凝水解决方案一、背景介绍冷凝水是在冷却过程中产生的水蒸气凝结而成的液体。

在许多工业和商业领域，冷凝水是一个常见的问题，因为它可能导致设备损坏、能源浪费和环境污染。

因此，寻找一种有效的冷凝水解决方案对于许多企业和机构来说至关重要。

二、问题分析冷凝水问题可能出现在许多不同的场景中，例如空调系统、冷却塔、冷冻机组等。

主要问题包括：1. 冷凝水的产生量过大，导致水的排放和处理困难。

2. 冷凝水的回收和再利用不够高效，造成能源浪费。

3. 冷凝水中可能含有污染物，对环境造成潜在的危害。

三、解决方案为了解决以上问题，我们提出以下冷凝水解决方案：1. 冷凝水回收系统通过安装冷凝水回收系统，可以将冷凝水收集起来并进行处理和再利用。

该系统可以包括收集管道、沉淀池和过滤设备等。

收集管道负责将冷凝水从设备中引导至沉淀池，沉淀池则用于去除悬浮物和污染物。

过滤设备可以进一步净化冷凝水，确保其符合再利用的标准。

这样可以减少对自来水的依赖，节约水资源，并降低处理成本。

2. 冷凝水再利用技术冷凝水可以通过适当的处理和净化，用于一些非直接饮用的用途，如冷却系统补水、灌溉等。

通过使用适当的过滤和消毒设备，可以确保冷凝水的质量符合要求。

这样不仅可以减少对自来水的需求，还可以降低水费和环境影响。

3. 冷凝水热能回收在冷凝过程中，冷凝水会释放出大量的热能。

通过安装热能回收系统，可以将这部分热能利用起来，提供给其他需要热能的设备或系统。

例如，可以利用冷凝水的热能加热供暖系统或生产热水。

这样不仅可以提高能源利用效率，还可以降低能源成本。

4. 冷凝水处理技术对于冷凝水中可能存在的污染物，需要采取适当的处理技术进行去除。

常见的处理方法包括化学沉淀、生物处理和膜分离等。

根据冷凝水的具体成分和污染物的种类，可以选择合适的处理方法。

这样可以确保冷凝水的排放符合环保要求，减少对环境的负面影响。

四、案例分析以下是一个冷凝水解决方案的案例分析：某工业园区的冷却塔系统每天产生大量的冷凝水，由于没有有效的处理和回收系统，导致大量的冷凝水被排放到环境中，造成了资源的浪费和环境的污染。

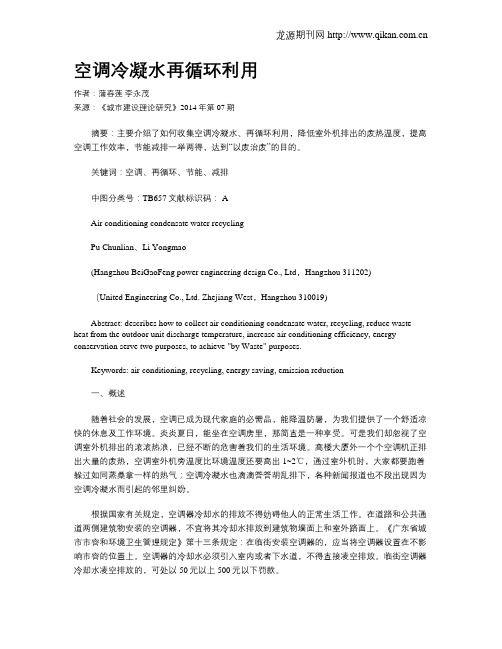

空调冷凝水再循环利用作者：蒲春莲李永茂来源：《城市建设理论研究》2014年第07期摘要：主要介绍了如何收集空调冷凝水、再循环利用，降低室外机排出的废热温度，提高空调工作效率，节能减排一举两得，达到“以废治废”的目的。

关键词：空调、再循环、节能、减排中图分类号：TB657文献标识码： AAir conditioning condensate water recyclingPu Chunlian、Li Yongmao(Hangzhou BeiGaoFeng power engineering design Co., Ltd，Hangzhou 311202)（United Engineering Co., Ltd. Zhejiang West，Hangzhou 310019)Abstract: describes how to collect air conditioning condensate water, recycling, reduce waste heat from the outdoor unit discharge temperature, increase air conditioning efficiency, energy conservation serve two purposes, to achieve "by Waste" purposes.Keywords: air conditioning, recycling, energy saving, emission reduction一、概述随着社会的发展，空调已成为现代家庭的必需品，能降温防暑，为我们提供了一个舒适凉快的休息及工作环境。

炎炎夏日，能坐在空调房里，那简直是一种享受。

可是我们却忽视了空调室外机排出的滚滚热浪，已经不断的危害着我们的生活环境。

高楼大厦外一个个空调机正排出大量的废热，空调室外机旁温度比环境温度还要高出1~2℃，通过室外机时，大家都要跑着躲过如同蒸桑拿一样的热气；空调冷凝水也滴滴答答胡乱排下，各种新闻报道也不段出现因为空调冷凝水而引起的邻里纠纷。

空调冷凝水回收利用技术探讨摘要：改革开放以来，人们的生活水平有了极大的提高，在物质生活日益丰富之后，人们对于生活品质有了更高的追求。

空调是我们近代非常伟大的一项发明，利用空调技术我们可以在夏天有效的控制室内的气温，为我们的生活提供更加舒适的条件。

空调在运行的过程中，空气中的水蒸气在进入空调系统后会变为液态水，而这部分液态水就是我们俗称的空调冷凝水，空调冷凝水在产生后一般都会从空调系统中排出室外，造成了一定的资源浪费现象，本文探析了空调冷凝水的回收利用技术。

关键词：空调冷凝水；回收利用；处理技术1.空调冷凝水的特点分析1.1冷凝水的形成分析冷凝水，顾名思义就是有水蒸气遇冷凝结形成的水，在我们夏天使用空调后，我们室内的水蒸气在碰到我们的空调的冷气后，就会冷凝形成冷凝水，分析我们的空调冷凝水的形成，主要是我们的水蒸气在碰到我们空调上的空调蒸发器后，空调蒸发器表明的温度较低，热的水蒸气在碰到后会很快达到露点温度，从而凝结形成水珠，这种形成的冷凝水也可以称作蒸馏水。

根据我们空调常用的焓湿图我们可以对我们空调运行过程中产生的冷凝水的形成进行详细的分析，焓湿图一般会包含我们空气中水蒸气含量、干空气、湿空气组成，根据焓湿图我们可以分析到我们的空气处理的过程，在空调运行的过程中，会不断有干空气和湿空气混合在我们的空调蒸发器上，空气中的水蒸气在碰到冷的蒸发器会很快凝结形成蒸馏水，然后已经变冷的空气会吹进室内，而冷凝水就会由空调排除室外。

从我们的分析我们可以知道，我们空调只要在运行的过程中，就必定后产生冷凝水，而冷凝水本身是由我们运行的空调产生的低温凝结而成，属于利用了我们的能源，这种长期的之家排除相当于很大一部分资源的浪费，因此我们有必要去回收利用这部分冷凝水。

1.2冷凝水的收集分析我们对冷凝水进行收集，首先要确定我们冷凝水的具体产水量。

假设我们一台12000W的空调机，现在让我们的空调机全面的运行，对我们的房间进行制冷工作，控制室内温度设定在26℃，在我们运行的过程中，要具体计算产水量就要对我们空气湿度进行测定，利用我们的空气湿度测试仪测试空气干球温度与湿球温度进行测试，在本次计算中我们按照深圳地区的平均干湿度33.5与27.7计算，对空调的蒸发器问题要进行测试，明确我们的露点问题，并结合焓湿图进行计算，最终可以得到我们的产水量为9.29kg/时，因此我们的一台空调机预计一年的产能水量能够达到10t以上，是一个非常巨大的产水量，因此进行收集利用是非常有必要的。

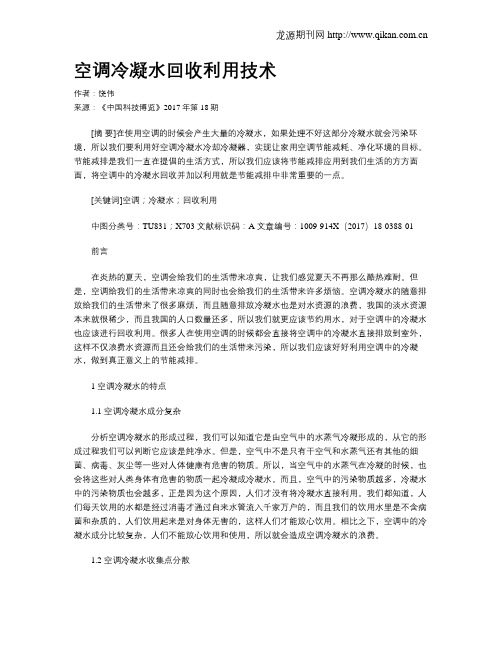

空调冷凝水回收利用技术作者：饶伟来源：《中国科技博览》2017年第18期[摘要]在使用空调的时候会产生大量的冷凝水，如果处理不好这部分冷凝水就会污染环境，所以我们要利用好空调冷凝水冷却冷凝器，实现让家用空调节能减耗、净化环境的目标。

节能减排是我们一直在提倡的生活方式，所以我们应该将节能减排应用到我们生活的方方面面，将空调中的冷凝水回收并加以利用就是节能减排中非常重要的一点。

[关键词]空调；冷凝水；回收利用中图分类号：TU831；X703 文献标识码：A 文章编号：1009-914X（2017）18-0388-01前言在炎热的夏天，空调会给我们的生活带来凉爽，让我们感觉夏天不再那么酷热难耐。

但是，空调给我们的生活带来凉爽的同时也会给我们的生活带来许多烦恼。

空调冷凝水的随意排放给我们的生活带来了很多麻烦，而且随意排放冷凝水也是对水资源的浪费，我国的淡水资源本来就很稀少，而且我国的人口数量还多，所以我们就更应该节约用水，对于空调中的冷凝水也应该进行回收利用。

很多人在使用空调的时候都会直接将空调中的冷凝水直接排放到室外，这样不仅浪费水资源而且还会给我们的生活带来污染，所以我们应该好好利用空调中的冷凝水，做到真正意义上的节能减排。

1 空调冷凝水的特点1.1 空调冷凝水成分复杂分析空调冷凝水的形成过程，我们可以知道它是由空气中的水蒸气冷凝形成的，从它的形成过程我们可以判断它应该是纯净水。

但是，空气中不是只有干空气和水蒸气还有其他的细菌、病毒、灰尘等一些对人体健康有危害的物质。

所以，当空气中的水蒸气在冷凝的时候，也会将这些对人类身体有危害的物质一起冷凝成冷凝水。

而且，空气中的污染物质越多，冷凝水中的污染物质也会越多，正是因为这个原因，人们才没有将冷凝水直接利用。

我们都知道，人们每天饮用的水都是经过消毒才通过自来水管流入千家万户的，而且我们的饮用水里是不含病菌和杂质的，人们饮用起来是对身体无害的，这样人们才能放心饮用。

空调冷凝水回收利用技术应用与分析空调制冷除湿过程中产生大量的冷凝水，这些冷凝水温度较低、杂质很少、硬度低、产生量稳定，具有较高的利用价值。

目前，暖通空调节能方面研究方向之一是空调冷凝水的回收利用。

标签：空调;冷凝水;回收利用对于暖通空调而言，暖通空调节能方面研究方向之一就是空调冷凝水的回收利用。

空调冷凝水具有以下特点：冷凝水品质较好;理论上冷凝水是纯净水，基本不含钙镁离子，水的硬度低。

冷凝水的温度比较低，冷凝水的温度大约在15℃～20℃，带有余冷。

基于空调冷凝水的特点，对其回收利用技术的研究日益重视。

空调冷凝水的回收回用，可以作为冷却塔补水，或经处理后作为景观灌溉用水、道路及车库清洗用水，从而节约用水。

1 空调冷凝水量1.1 空气参数根据《民用建筑供暖通风与空气调节设计规范》（GB50376—2012）规定。

从节能、舒适性的角度出发，考虑室内温湿度状态为：室内设计干球温度：25℃，相对湿度：50%。

1.2 室内冷凝水量中央空调冷凝水、循环冷却水根据《民用建筑供暖通风与空气调节设计规范》（GB50736-2012）规定，同时结合各类公共建筑的空调负荷特点发现，室内空调区内1kW冷负荷每小时约产生的冷凝水水量b1约为0.4kg。

，在潜热负荷较大的情况下，每1KW冷负荷每小时约产生的冷凝水量0.8kg。

1.3 新风冷凝水量通过对各类公共建筑（办公、商业、超市、酒店、电影院）空调负荷的大量计算发现，以某品牌风机盘管（制冷量3.5kW，标准风量570m3/h）为例，计算冷凝水量。

设室内设计温度为tN=26℃，相对湿度为φN=55%，夏季室外计算温度tW=35℃，相对湿度φW=75%，风机盘管的机器露点为tL=12℃，相对湿度为φL=95%，设新风经过新风机组处理到室内空气等焓线，相对湿度为95%的状态点2，最小新风量按总风量的10%计算。

根据室内外空气参数确定室外W点和室内N点，室内状态点N经过表面式冷却器冷却去湿到风机盘管送风状态点1（1点在W点和2点的延长线上），与状态点2的新风按比例混合至送风状态点O后沿热湿比线ε送入室内至室内状态点N，如此循环。

空调冷凝水回收利用技术探讨【摘要】本文针对空调设计时较为轻视的冷凝水系统进行探讨，并以实际项目为例，分析了集中空调系统冷凝水的排放量，并针对我国现今用水紧张的现状，提出了空调冷凝水回收利用的设计思路，提出空调冷凝水回收利用的想法，减少对水资源的浪费，促进可持续性的发展。

【关键词】空调；冷凝水；回收利用【正文】随着我国经济快速发展和城镇化建设的不断推进，空调几乎成了夏季人们对抗炎热的必备利器，许多建筑都设置了中央空调系统。

由于空气调节的原理，大部分空调在对室内降温的同时，还对室内进行除湿，现如今工程设计中，许多空调冷凝水采用就地排放的方式排放至下水道，造成了一部分水资源的浪费。

本文针对公共建筑中央空调冷凝水的回收利用做一些相关的探讨。

一、空调冷凝水概述1.1空调冷凝水的生成及成分在现如今大部分的空调系统设计中，空调系统的冷冻水标准设计工况供水温度都在7℃，而室内设计状态点按26℃，50%的相对湿度来计算的室内空气露点温度大约在13℃左右，从而空气流经低于湿球温度的表冷器就会析出水分成为冷凝水，从本质上来说空调冷凝水是空气中的水蒸气凝结之后形成的纯净水。

但是由于现今室内环境的复杂性，空气中的灰尘细菌病毒等有害物质也逐渐增多导致空调冷凝水中的成分变得较为复杂，同时潮湿的环境容易滋生细菌，空调冷凝水实际并不纯净。

1.2空调冷凝水的排放市面上较为常用的空调有两大类，一类为家用空调，常见的为分体式空调，另一类为中央空调，设有中央机房及主机。

对于家用空调，在室内机制冷盘管处设排水管通至室外，一般均为就地排放至室外。

对于大型的中央空调系统，冷凝水一般统一采用凝结水管排放，就近排放至排水点，或者统一排放至卫生间等设有排水设施的位置。

1.3空调冷凝水的可回收思考对于前文分析可知，空调冷凝水一般都是当做污水就近排放，对于在北方地区，尤其是西北干旱地区，这不免是一种水资源的浪费，假如冷凝水量比较可观，加以利用则可以解决部分用水问题，本文将对冷凝水的析出量进行计算，并探讨冷凝水的利用方法。

关于空调冷凝水再利用的研究作者：冯涛来源：《科学与财富》2016年第13期摘要：水资源短缺已经成为全球性话题。

目前对建筑空调系统冷凝水与冷却水的处理方式大多是直接排掉，不仅造成了水资源的浪费，还对环境造成一定的污染。

本文通过理论与实践相结合的方法对冷凝水和冷却水的水质、水量及其回收利用技术进行了综合研究，并对其进行经济效益和利用潜力分析，以期达到回收再利用、减少污水外排量和节约水资源的目的。

关键词：空调冷凝水；再利用；水量回收利用技术1.建筑空调系统冷凝水特性分析1.1 冷凝水特点（1）温度低由于室内机组换热管的表面温度通常是7～12℃，与空气进行热湿交换时，存在显热、湿交换和潜热的交换，风机盘管或空调机组产生的冷凝水温度通常在10～15℃之间，其带有大量的余冷，可以作为辅助冷源加以利用，不但节水而且节能。

（2）收集点分散空调冷凝水主要产生于空调机房的表冷器和空调房间的风机盘管。

大型建筑特别是公共建筑，由于各层的使用功能不同，空调机房布置的比较分散，故风机盘管分布在不同的房间或者不同的区域。

因此，空调冷凝水的收集点十分分散。

因此，对冷凝水回收系统的管网进行合理布置是冷凝水回收利用的一大难点。

（3）成分复杂从空调冷凝水的形成分析来看，它是空气中的水蒸气冷凝形成的，产生时是干净并且不含杂质的，理论上应该是纯净水。

但是实际上，冷凝水常常受到两方面的污染：一方面来自空气，空气中除含有干空气与水蒸气之外，还含有细菌、病毒、灰尘等有害物质，水蒸气在冷凝时会把这些有害物质带到冷凝水中去，所以空气的受污染程度越大，冷凝水中有害物质含量也就越多；另一方面来自收集冷凝水的凝水盘和空调风系统，由于长期处于比较潮湿的状态，凝水盘上滋生着大量细菌，同时还聚集着很多灰尘，尤其是空调风系统的过滤效率低时，停留在凝水盘上的灰尘会更多。

因此，冷凝水是受到一定程度污染的，这也是空调冷凝水没有直接利用的一大原因。

因此，通常冷凝水应经过简单消毒装置处理后再回收。

冷凝水回收技术及选择方法冷凝水是指在工业生产过程中产生的热能损失以及空调等设备中产生的水蒸汽经过冷凝过程形成的水。

这些冷凝水的回收利用是一种环保节能的方法，可以减少水资源的消耗，并且可以节省能源成本。

下面我们将介绍几种常见的冷凝水回收技术及选择方法。

1.冷凝水回收利用技术（1）直接回收利用：直接将冷凝水用于再生水系统、冷却水系统、洗涤系统等，用于工业生产过程中的各种用水需求。

这种方法简单易行，但需要注意冷凝水的水质，确保其符合相应的用水标准。

（2）间接回收利用：将冷凝水排入处理设备，经过净化处理后再回收利用。

常见的处理方法包括过滤、杀菌消毒、除臭等。

处理后的冷凝水可以用于冲洗、灌溉、绿化等方面。

（3）热能回收利用：冷凝水中蕴含的热能可以通过换热器等设备进行回收利用。

例如，可以用冷凝水进行锅炉给水预热，提高热效率。

此外，还可以将冷凝水用于发电、供暖等方面。

2.冷凝水回收选择方法（1）根据用途选择：根据实际需要，选择适合的冷凝水回收利用技术。

如果需要用于洗涤、冷却等方面，则可以选择直接回收利用；如果需要用于一些特定的用途，如再生水系统等，则需要经过处理后再利用。

（2）根据水质选择：根据冷凝水的水质特点，选择适合的回收利用技术。

如果冷凝水中含有大量固体颗粒或者有害物质，需要经过过滤、杀菌消毒等处理措施；如果冷凝水中含有较高的热能，可以选择热能回收利用技术。

（3）根据经济成本选择：在选择回收利用技术时，需要综合考虑经济成本。

不同的回收利用技术对设备、能耗等方面的要求不同，需要进行经济成本分析，选择最为适合的方法。

总之，冷凝水的回收利用是一种环保节能的方法，可以减少水资源的消耗，降低能源成本。

在选择冷凝水回收技术时，需要考虑用途、水质以及经济成本等因素，并选择合适的方法进行回收利用。

这样才能实现冷凝水的最大化利用，提高资源利用效率。

冷凝水热量的利用冷凝水是指在空调、冰箱等制冷设备中产生的水蒸气在冷凝过程中释放出的热量。

这些热量在很多情况下都是被浪费掉的，但实际上，冷凝水热量的利用是一种可行且有益的方式。

本文将探讨冷凝水热量的利用方法，并分析其在节能减排和资源利用方面的重要性。

冷凝水热量的利用可以帮助节省能源。

许多建筑物和工业设备都使用空调和制冷设备，这些设备在运行过程中会产生大量的冷凝水。

如果我们能够有效地利用这些冷凝水中所含的热量，就可以减少对传统能源的依赖，同时降低碳排放量。

例如，在一些热水供应系统中，可以利用冷凝水的热量对水进行加热，从而减少额外的能源消耗。

此外，冷凝水的热量还可以用于供暖系统，提高能源利用效率。

冷凝水热量的利用有助于减少水资源的浪费。

冷凝水通常会被排放或者直接排入下水道，导致水资源的浪费。

然而，冷凝水中所含的热量可以用于加热其他用水设备中的冷水，例如洗手间的自动感应水龙头。

通过利用冷凝水的热量，我们可以降低热水供应系统的能耗，同时减少对自来水的需求，从而节约水资源。

冷凝水热量的利用还可以改善室内环境和提高生活质量。

在一些干燥的地区，冷凝水的热量可以用于增加室内空气的湿度，改善室内环境的舒适度。

然而，要充分利用冷凝水的热量，还需要解决一些技术和管理上的难题。

首先，需要设计和安装适当的热交换设备，以实现冷凝水热量的回收和利用。

其次，需要建立合理的管理机制，确保冷凝水的回收和利用过程能够持续高效地运行。

此外，还需要加强对冷凝水热量利用技术的研究和推广，提高其在实际应用中的效果和效率。

冷凝水热量的利用是一种可行且有益的方式。

通过合理利用冷凝水中所含的热量，我们可以节省能源、减少水资源浪费，并改善室内环境和生活质量。

然而，要充分发挥冷凝水热量利用的潜力，还需要技术创新和管理措施的支持。

希望通过不断的努力和创新，冷凝水热量的利用能够得到更广泛的应用和推广，为可持续发展作出更大的贡献。
