最新版通风与空调工程空调冷凝水系统安装检验批质量验收记录(金属管道)

冷却水系统(金属管道)安装检验批质量验收记录KT3.7.2.1续表监理(建设)单位验收结论监理工程师(建设单位项目技术负责人)：年月日冷却水系统(金属管道)安装检验批质量验收记录KT3.7.2.1工程名称1#生产厂房检验批部位屋面层项目经理范红保工程施工单位名称江苏天目建设集团有限公司分包项目经理/专业工长方雪松分包单位/施工执行标准名称及编号GB50243-2002施工班组长张兵序号GB50243-2002规定施工单位检查评记录监理(建设)单位验收记录主控项目1空调工程水系统的设备与附属设备、管道、管配件及阀门的型号、规格、材质及连接形式应符合设计规定。

设备与附属设备、管道、管配件及阀门的型号、规格、材质及连接形式均符合设计规定。

2管道与设备的连接应在设备安装完毕后进行，与水泵、制冷机组的接管必须为柔性接口。

柔性短管不得强行对口连接，与其连接的管道应设置独立支架。

管道与设备、制冷机组连接及柔性短管连接符合要求。

与短管连接的管道设置独立支架。

3固定在建筑结构上的管道支、吊架，不得影响结构的安全。

管道在穿越墙体或楼板处应设钢制套管，管道接口不得置于套管内，钢制套管应与墙体饰面或楼板底部平齐，上部应高出楼层地面20~50mm，并不得将套管作为管道支撑。

固定在建筑结构上的管道支、吊架，不影响结构的安全。

管道在穿越墙体或楼板处设钢制套管，套管内无接口。

4阀门的安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密；安装在保温管道上的各类手动阀门，手柄均不得向下。

阀门的安装符合设计要求。

安装在保温管道上的各类手动阀门，手柄均不向下。

5管道系统安装完毕，外观检查合格后，应按设计要求进行水压试验。

当设计无规定时，应符合下列规定：1、凝结水系统采用充水试验，应以不渗漏为合格。

管道系统安装完毕，外观检查合格后，进行凝结水系统充水试验，无渗漏为合格。

6隐蔽管道在隐蔽前必须经监理人员验收及认可签证。

隐蔽管道在隐蔽前经监理人员验收合格。

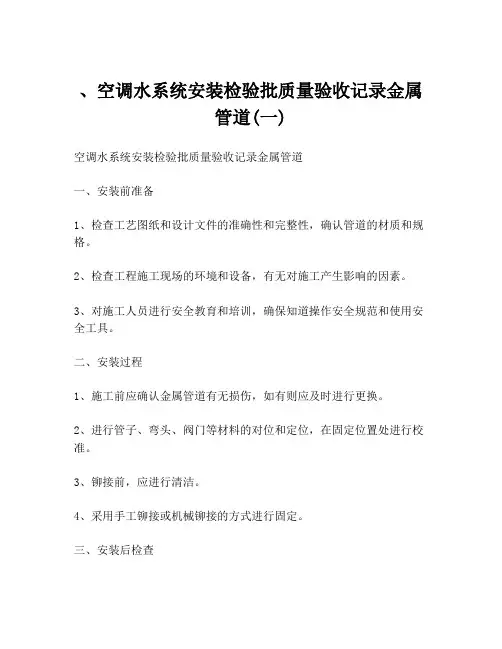

、空调水系统安装检验批质量验收记录金属
管道(一)
空调水系统安装检验批质量验收记录金属管道
一、安装前准备
1、检查工艺图纸和设计文件的准确性和完整性，确认管道的材质和规格。

2、检查工程施工现场的环境和设备，有无对施工产生影响的因素。

3、对施工人员进行安全教育和培训，确保知道操作安全规范和使用安全工具。

二、安装过程
1、施工前应确认金属管道有无损伤，如有则应及时进行更换。

2、进行管子、弯头、阀门等材料的对位和定位，在固定位置处进行校准。

3、铆接前，应进行清洁。

4、采用手工铆接或机械铆接的方式进行固定。

三、安装后检查
1、检查铆接部位的套孔和铆钉，含头、盲铆钉等。

2、使用耐久性强的电器工具，检查测量系统和泄漏情况。

3、进行强度和密封性的测试。

四、验收检查
1、进行质量验收，要求安装的管道和相关设备符合技术标准和设计要求。

2、每个阔度应按照设计要求进行密封性和防腐蚀检查，包括涂漆和内
部防腐。

3、在验收的过程中，要着重检查管道连接处的强度和密封性，保证不
会出现渗漏和断裂的情况。

根据以上操作和检查要求，完成了金属管道的空调水系统安装检验批
质量验收记录。

对于工业部门，每个组件的质量都至关重要，所以严
格按照要求进行检查和操作，确保装置和设备效果安全有效，综合而言，建筑施工的产品质量控制对于企业的发展至关重要，希望企业能
够逐步完善各方面的生产过程控制和质量管理以适应复杂的市场环境。

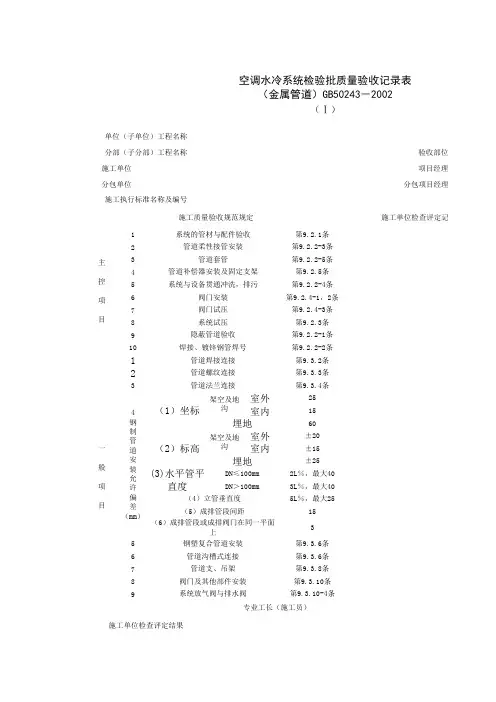

12345678910123室外室内室外室内56789分包项目经理验收部位项目经理施第9.3.6条第9.3.6条第9.3.8条第9.3.10条第9.3.10-4条施工单位检查评定记录±252L％，最大403L％，最大405L％，最大25153第9.2.1条第9.2.2-3条第9.2.2-5条第9.2.5条第9.2.2-4条第9.2.4-1，2条第9.2.4-3条第9.2.3条第9.2.2-1条2515专业工长（施工员）60±20±15阀门及其他部件安装系统放气阀与排水阀架空及地沟第9.2.2-2条第9.3.2条第9.3.3条第9.3.4条（4）立管垂直度（5）成排管段间距（6）成排管段或成排阀门在同一平面上钢塑复合管道安装管道沟槽式连接管道支、吊架管道法兰连接（1）坐标（2）标高(3)水平管平直度埋地架空及地沟埋地DN≤100mm DN＞100mm 4钢 制 管 道 安装 允 许 偏差（mm）系统的管材与配件验收管道柔性接管安装管道套管管道补偿器安装及固定支架系统与设备贯通冲洗，排污阀门安装施工质量验收规范规定主 控 项 目一 般 项 目施工单位检查评定结果阀门试压系统试压隐蔽管道验收焊接、镀锌钢管焊号管道焊接连接管道螺纹连接空调水冷系统检验批质量验收记录表（金属管道）GB50243－2002（Ⅰ）单位（子单位）工程名称分部（子分部）工程名称施工单位分包单位施工执行标准名称及编号项目专业质量检查员：监理(建设)单位验收结论专业监理工程师(建设单位项目专业技术负责人):f080701经理部位经理施工班组长监理(建设)单位验收记录定记录年 月 日年 月 日。

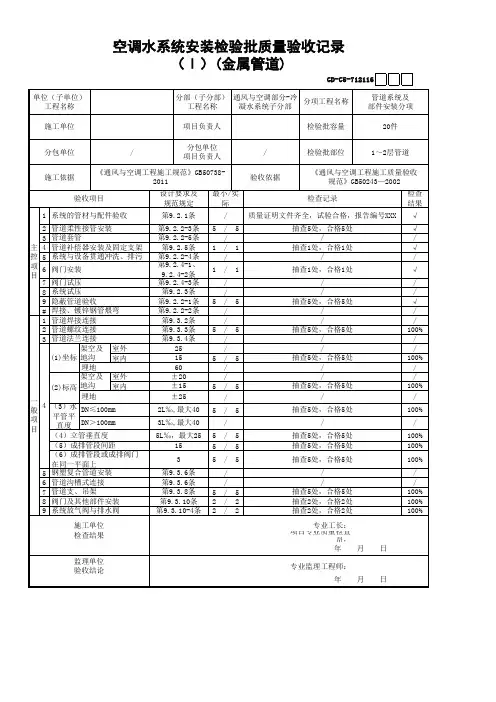

空调冷热（冷却）水系统安装检验批质量验收记录（金属管道）06130101单位（子单位）工程名称分部（子分部）工程名称通风与空调/土壤源热泵换热系统分项工程名称管道系统及部件安装施工单位项目负责人检验批容量分包单位/分包单位项目负责人/检验批部位施工依据《通风与空调工程施工规范》GB50738-2011验收依据《通风与空调工程施工质量验收规范》 GB 50243-2016主控项目设计要求及质量验收规范的规定施工单位质量评定记录监理（建设）单位验收记录单项检验批产品数量（N）单项抽样样本数（n）检验批汇总数量∑N抽样样本汇总数量∑n单项或汇总∑抽样检验不合格数量评判结果备注1系统的管材与配件验收（第9.2.1条）2管道的连接安装（第9.2.2条第2、3、5款）3隐蔽管道的验收（第9.2.2条第1款）4系统的冲洗、排污（第9.2.2条第4款）5系统的试压（第9.2.3条）6阀门的安装（第9.2.4条）7阀门的检验，试压（第9.2.4条第1款）8管道补偿器安装及固定支架（第9.2.5条）一般项目1管道的焊接（第9.3.2条）2管道的螺纹连接（第9.3.3条）3管道的法兰连接（第9.3.4条）4钢制管道的安装（第9.3.5条）5沟槽式连接管道的安装（第9.3.6条）6风机盘管，冷排管等设备管道连接（第9.3.7条）7金属管道的支、吊架（第9.3.8条）8阀门及其他部件的安装（第9.3.10条）9补偿器安装（第9.3.14条）施工单位检查结果评定专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日。

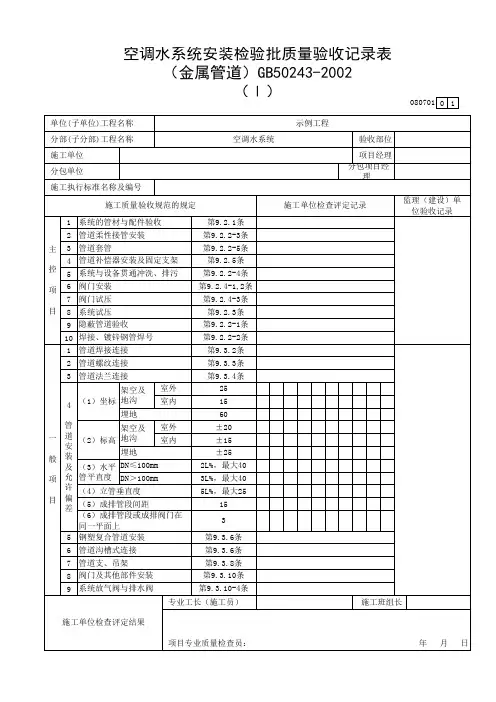

空调水系统安装工程检验批质量验收记录表（金属管道）GB50243—2002（Ⅰ）说明080701主控项目1、空调水系统设备、附属设备、管道、配件、阀门的型号、规格、材质及连接形式应符合设计规定。

检查产品质量证明文件，材料进场验收记录观察检查外观质量。

2、管道与水泵、制冷机组必须柔性连接，与其连接的管道应设置独立支架。

观察检查。

3、管道接口不得设于套管内，竖直套管应高出楼层地面20～50mm，其他部位套管应与面层平齐。

套管不得作为管道支撑，保温套管及其周围应用不燃绝热材料填塞。

观察检查。

4、补偿器安装位置必须符合设计要求，且应进行预拉（压）。

并在预拉（压）前固定。

固定支架结构形式、固定位置、导向支架设置应符合设计要求。

观察检查。

5、水系统应在冲洗、污合格，水质正常后才能与制冷机组、空调设备贯通。

观察检查和检查冲洗记录。

6、阀门安装位置、高度、进出口方向必须符合设计要求，连接牢固紧密。

保温管上阀门连接牢固紧密。

按图纸接对并观察检查。

7、工作压力大于及主干管切断阀门应进行验收和严密性试验。

试验要求按第9，—3条执行。

检查试验记录。

8、管道安装完毕后应按设计要求进行水压试验，水压试验可采取分区、分层和系统进行。

试压要求按第9.2.3条执行。

9、隐蔽管道必须按第条规定执行。

10、焊接钢管、镀锌钢管严禁采用热煨头。

观察检查施工记录。

一般项目1、管道焊接材料品种、规格、性能应符合设计要求。

焊曰组对和坡口形式符合表9.3.2Ⅳ级规定。

观察检查。

2、螺纹连接牢固，螺纹应清洁规整，根部外露2～3扣，注意保护镀锌层，破损处应防腐。

尺量和观察检查。

3、法兰连接法兰面与管道中心线垂直且同心，对接应平行，连接螺纹长度一致，螺母在同侧，均匀拧紧，衬垫按设计要求。

观察和尺量检查。

4、钢制管道安装按第9.3.5条执行，允许偏差见本表。

观察和尺量检查。

5、钢塑复合管与管道配件连接深度和扭矩符合表9.3.6—1条规定。

6、沟槽式连接时，沟槽与橡胶密封圈和卡箍套必须为配套合格产品，支吊架间距应符事表9.3.6—2规定。

空调与通风系统工程检验批质量验收记录空调与通风系统工程是建筑工程中的一个重要部分，对于保障室内空气质量和人员舒适度起着至关重要的作用。

因此，在工程完工后，对空调与通风系统进行检验批质量验收，以确保其正常运行和达到设计要求，是非常必要的。

下面是一份空调与通风系统工程检验批质量验收记录，供参考。

项目名称：XX大厦空调与通风系统工程验收记录工程概况：1.工程名称：XX大厦空调与通风系统工程2.工程地点：XX市XX区3.工程范围：安装XX台中央空调系统、XX台新风系统一、检查项目及要求：1.设备安装：保证设备安装位置合理、固定可靠。

2.管道及风管安装：保证管道及风管连通性，防漏、防水、防火。

3.风口及排风口安装：保证风口布局合理，无堵塞现象。

4.温度、湿度及压力检测：确保系统可调节各项指标达到设计要求。

5.电气接线：保证接线规范，确保电气设备正常运行。

二、检验批质量验收记录：日期：XX年XX月XX日地点：XX大厦工程现场检查人员：XXX、XXX、XXX检查项目：1.设备安装-检查设备是否按照设计要求安装，位置是否合理。

-检查设备的固定方式，确保设备固定牢固，不易摇晃。

-检查设备安装是否符合安全规范，如是否设置防护措施和警示标志。

结果：设备安装符合要求，通过验收。

2.管道及风管安装-检查管道及风管布局是否合理，长度是否符合设计要求。

-检查管道及风管是否连接紧密，无松动现象。

-检查管道及风管的防漏、防水、防火措施是否到位。

结果：管道及风管安装符合要求，通过验收。

3.风口及排风口安装-检查风口及排风口布局是否合理，位置是否与设计相符。

-检查风口及排风口是否有堵塞现象，通风效果是否达到设计要求。

结果：风口及排风口安装符合要求，通过验收。

4.温度、湿度及压力检测-使用测试仪器对空调系统的温度、湿度和压力进行检测。

-比对检测结果与设计要求进行对比，确保各项指标符合设计要求。

结果：温度、湿度及压力检测符合要求，通过验收。
