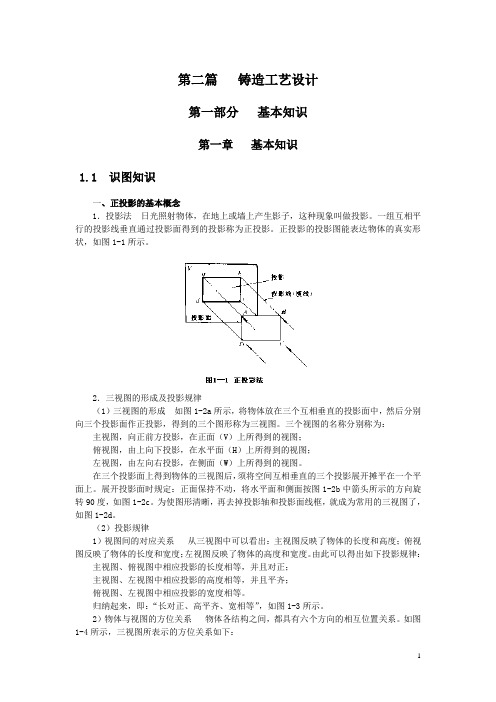

第二篇铸造工艺设计第一部分基本知识第一章基本知识1.1 识图知识一、正投影的基本概念1．投影法日光照射物体，在地上或墙上产生影子，这种现象叫做投影。
一组互相平行的投影线垂直通过投影面得到的投影称为正投影。
正投影的投影图能表达物体的真实形状，如图1-1所示。
2．三视图的形成及投影规律（1）三视图的形成如图1-2a所示，将物体放在三个互相垂直的投影面中，然后分别向三个投影面作正投影，得到的三个图形称为三视图。
三个视图的名称分别称为：主视图，向正前方投影，在正面（V）上所得到的视图；俯视图，由上向下投影，在水平面（H）上所得到的视图；左视图，由左向右投影，在侧面（W）上所得到的视图。
在三个投影面上得到物体的三视图后，须将空间互相垂直的三个投影展开摊平在一个平面上。
展开投影面时规定：正面保持不动，将水平面和侧面按图1-2b中箭头所示的方向旋转90度，如图1-2c。
为使图形清晰，再去掉投影轴和投影面线框，就成为常用的三视图了，如图1-2d。
（2）投影规律1）视图间的对应关系从三视图中可以看出：主视图反映了物体的长度和高度；俯视图反映了物体的长度和宽度；左视图反映了物体的高度和宽度。
由此可以得出如下投影规律：主视图、俯视图中相应投影的长度相等，并且对正；主视图、左视图中相应投影的高度相等，并且平齐；俯视图、左视图中相应投影的宽度相等。
归纳起来，即：“长对正、高平齐、宽相等”，如图1-3所示。
2）物体与视图的方位关系物体各结构之间，都具有六个方向的相互位置关系。
如图1-4所示，三视图所表示的方位关系如下：主视图反映物体的上、下、左、右位置关系；俯视图反映物体的前、后、左、右位置关系；左视图反映物体的前、后、上、下位置关系；注意：俯视图与左视图中，远离主视图的一方为物体的前方；靠近主视图的一方为物体的后方。
即以主视图为准，在俯视图和左视图中存在“近后远前”的方位关系。
以上是看图和画图最基本的投影规律。
二、简单零件剖视和剖面的表达方法1．剖视图为表达零件内部结构，用一假想剖切平面剖开零件，移开观察者与剖切平面之间部分，对剩下部分进行投影所得到的图形称为剖视图。

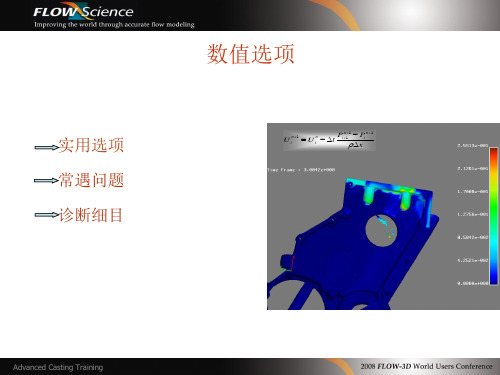

Flow-3d Cast v4.2操作指南冷式压铸铸造模拟中输出资料充型过程：观察填充顺序及流态获得的通过内浇口流量以及不同内浇口混合情况监测在浇道和型腔内的分流情况找出最大的浇口速度以及气蚀预测找出卷气和氧化渣的位置观察温度分布，找出是否存在冷料或浇不足或冷隔问题凝固过程：获得凝固时间监测热节发生的位置评估缩孔及缩松缺陷评估热应力及变形量重要文件输入文件(Navigator & Model Setup菜单)workspace_name.FLOW-3D_Workspace:项目管理PREPIN.sim_name:模拟的前处理文档geometry_name.STL: CAD数据、描述几何输出文件(Analyze菜单)FLSGRF.sim_name:求解结果(覆盖 prpgrf文件)报告和解决问题 (Diagnostics诊断菜单)PRPERR.sim_name & HD3ERR.sim_name:预处理和求解过程中错误和警告文本PRPOUT.sim_name & HD3OUT.sim_name:给出最详细信息HD3MSG.sim_name:求解过程中错误 &警告和运算时间的汇总REPORT.sim_name: PRPOUT & HD3OUT的版本信息软件用户界面介绍仿真管理器模型建立分析显示仿真管理器项目管理界面工作区与仿真的列表队列求解曲线模拟计算时修改运行参数仿真管理器-项目管理界面项目管理列表：工作区仿真分析档仿真分析管理队列列表：分析档排队区分析档完成区仿真管理器-工作区选项右键点击会弹出更多用户选项仿真管理器-仿真选项右键点击会弹出更多用户选项仿真管理器-仿真信息汇总队列汇总工作区文件和仿真文件放置目录位置仿真管理器-诊断(曲线显示)在模拟期间可看时间步长、填充率、金属体积、温度等。
警告按钮被启动，表示在预处理或求解过程产生警告。
仿真器管理-运行参数修改实时修改运行条件模型建立模型画面呈现区模型设定区快捷区鼠标功能左键：旋转中键：缩放右键：平移FLOW-3D Cast v4.2模型建立-金属材质模型建立-时间•之前分析结果当作初始条件进行继续分析•常用于热循环→充型→凝固→热变形常用选择结束条件时 间：热循环分析/充型分析/热变形分析 填充率：充型分析 固相率：凝固分析模型建立-模型-通用模型重力加速度大小和方向，默认为-Z方向热分析选项：金属内热传导计算，金属/模具的界面换热计算多孔介质阻力函数：过滤网模型计算气体模型：是否考虑背压计算模型建立-模型-铸造模型空蚀模型是预测速度过快造成对模具腐蚀问题粘性加热是计算半固态金属摩擦生热表面张力是常用于重力浇注，比如铝合金浇注，和铁合金浇注。
基于计算机流体力学的流动场分析软件Training Course Workbook培训手册Copyright . 2008FLOWCast Version 1.72美国FSI公司中国大陆地区独家代理-天津浩宇天仿科技有限公司 用科技的力量展现铸造的艺术美 1COURSE SYLLABUS目录UNIT 1: Overview and Quick Start Guide第一章：概述及快速使用指导UNIT 2: System Installation and System Considerations第二章：系统安装及需要考虑的问题UNIT 3: Setting Up a Fluid Flow Simulation RunUNIT 4: The FLOWCast Toolbar第四章：FLOWCast工具栏UNIT 5: The File Menu第五章：文件菜单UNIT 6: The Models Menu第六章：模型菜单UNIT 7: The Graphics Menu第七章：图形菜单UNIT 8: The Settings Menu第八章：设置菜单UNIT 9: The Help Menu第九章：帮助菜单UNIT 10: Display and View Controls第十章：显示与观察控制UNIT 11: The Display Tab第十一章:显示选项UNIT 12: The Filling Tab第十二章:充填选项UNIT 13: The Status Tab第十三章:特征选项UNIT 14: The Anim Tab美国FSI公司中国大陆地区独家代理-天津浩宇天仿科技有限公司 用科技的力量展现铸造的艺术美 2第十四章:动画选项UNIT 15: The Pathlines Tab第十五章:路径选项UNIT 16: Flow Simulation Strategies 第十六章:充型模拟策略美国FSI公司中国大陆地区独家代理-天津浩宇天仿科技有限公司 用科技的力量展现铸造的艺术美 3UNIT 1: Overview and Quick Start Guide第一章：概述及快速使用指导Q: What is FLOWCast™?FLOWCast是何软件？A: FLOWCast is the fluid flow modeling module for mold filling simulation, which works in conjunction with the SOLIDCast™ modeling system. FLOWCast was developed using flow simulation technology from Altair Engineering, Inc. and is a joint product of Altair Engineering and Finite Solutions.FlOWCast是流动场模拟软件，与SOLIDCast软件联合使用。
