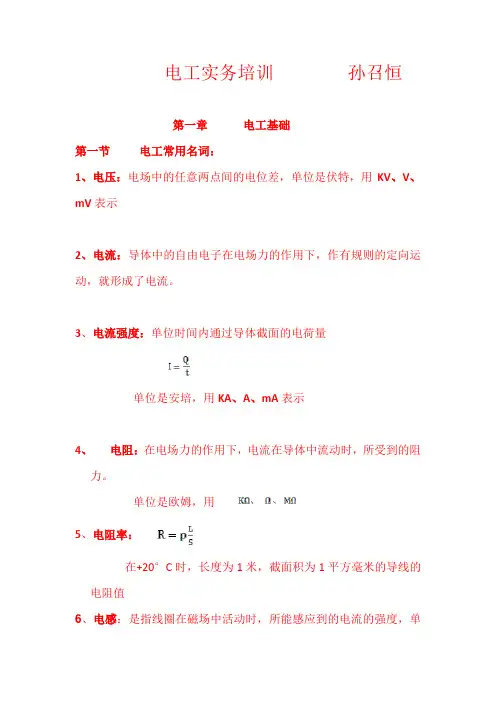

电工实务培训孙召恒第一章电工基础第一节电工常用名词：1、电压：电场中的任意两点间的电位差，单位是伏特，用KV、V、mV表示2、电流：导体中的自由电子在电场力的作用下，作有规则的定向运动，就形成了电流。
3、电流强度：单位时间内通过导体截面的电荷量单位是安培，用KA、A、mA表示4、电阻：在电场力的作用下，电流在导体中流动时，所受到的阻力。
单位是欧姆，用5、电阻率：在+20°C时，长度为1米，截面积为1平方毫米的导线的电阻值6、电感：是指线圈在磁场中活动时，所能感应到的电流的强度，单位是“亨利”（H）。
7、自感：当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。
8、互感：两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。
9、感抗：交流电通过电感线圈时，线圈会产生感应电动势来阻止电流的变化，这种作用叫感抗。
单位：欧姆XＬ==10、电容：是指容纳电场的能力。
任何静电场都是由许多个电容组成，有静电场就有电容，电容是用静电场描述的。
单位：法拉11、容抗：交流电通过电容时，与感抗类似，也有阻碍电流通过的作用，这种作用叫容抗。
单位：欧姆Xc==12、阻抗：在同一电路中，电阻、感抗、容抗都有阻碍交流电通过的作用，这种作用叫做阻抗。
=13、短路：电源没有经负载通过导线连接，其危害极大。
14、断路：电路中电源线连接断开。
15、电功：在一段时间内，电场力所做的功，用A表示，单位是焦耳J或Kwh。
1kwh=焦耳16、电功率：单位时间内电场力所做的功，用P表示，单位是KW(W)P=1马力=0.736千瓦1千瓦=1.36马力17、电流的热效应：当电流流过导体时，由于导体具有一定的电阻，就会消耗一定的电能，这些电能不断转化为热能，使导体温度升高，这种现象就叫电流的热效应。
电气试验培训课件汇报人：日期:目录CATALOGUE•电气试验基础•高压电气试验•低压电气试验•电气安全与操作规程•典型案例分析与实践操作•总结与展望01CATALOGUE电气试验基础定义：电气试验是对电气设备及系统进行各种试验，以验证其性能、绝缘状况、安全运行等特性是否符合设计要求及标准规定的过程。
目的•确保电气设备及系统在正常和异常工况下均能安全、可靠地运行。
•及时发现并处理设备潜在缺陷，防止事故发生。
•为电气设备及系统的维护、检修提供科学依据。
电气试验的定义与目的电气试验的分类•预防性试验：为预防设备发生故障而进行的定期检查、试验。
按试验对象分类•特性试验：检验电气设备机械、电气性能的试验。
按试验性质分类•诊断性试验：针对设备出现的异常现象，为查明原因而进行的试验。
•绝缘试验：检验电气设备绝缘性能的试验。
010*********电气试验常用设备与工具高压试验设备•高压发生器：用于产生高压交流或直流电源。
•耐压测试仪：测试电气设备绝缘耐压能力。
绝缘电阻测量设备•绝缘电阻表：测量电气设备绝缘电阻值。
•接地电阻测试仪：测量设备接地电阻。
电气性能测试设备•继电保护测试仪：对继电保护装置进行性能检测。
•开关特性测试仪：测试开关设备的机械、电气性能。
电气试验常用设备与工具常用工具•绝缘垫、绝缘梯：提供绝缘工作环境。
•高压绝缘手套、绝缘靴：保障操作人员安全。
•电流、电压表：测量电流、电压值。
02CATALOGUE高压电气试验高压电气试验概述定义与目的01高压电气试验是对高压电气设备进行各种试验，以验证其性能、绝缘能力和安全性的过程。
目的是确保设备在正常运行时能达到预期的技术指标，并保障电力系统的安全稳定运行。
试验分类02高压电气试验一般分为绝缘试验和特性试验两大类。
这两类试验的目的和方法有所不同，但都是电力设备运行前必不可少的检测环节。
试验设备和场地03进行高压电气试验需要特定的试验设备和场地，通常包括高压发生器、测量仪表、保护设备等。

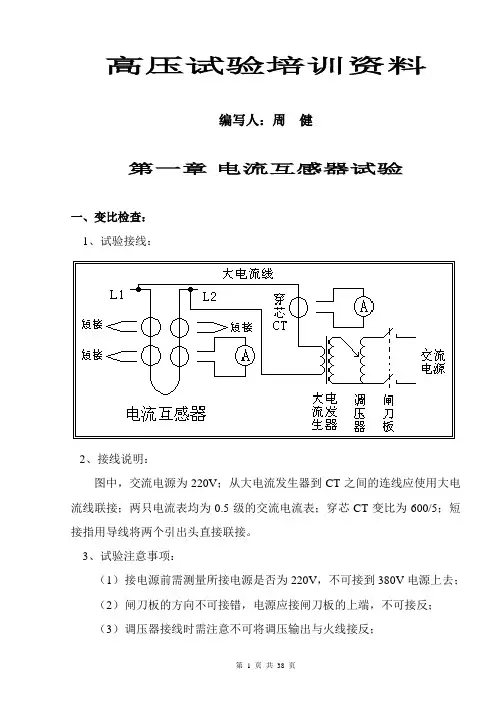

高压试验培训资料编写人：周健第一章电流互感器试验一、变比检查：1、试验接线：2、接线说明：图中，交流电源为220V；从大电流发生器到CT之间的连线应使用大电流线联接；两只电流表均为0.5级的交流电流表；穿芯CT变比为600/5；短接指用导线将两个引出头直接联接。
3、试验注意事项：（1）接电源前需测量所接电源是否为220V，不可接到380V电源上去；（2）闸刀板的方向不可接错，电源应接闸刀板的上端，不可接反；（3）调压器接线时需注意不可将调压输出与火线接反；（4）大电流接线时，不可将输入与输出接反，输出的端头粗；（5）穿芯CT的二次回路联接必须可靠，不可开路，否则会损坏穿芯CT；（6）C T的二次绕组不得有开路现象，做一组绕组时，其余的绕组必须可靠短接；（7）电流表接线时需注意量程是否合适，不可超量程使用；（8）试验时，电流应适当，以能可靠判断变比是否正确为准，CT的所有二次绕组及其抽头均需校核变比；（9）试验结束时，需闸刀拉开后，方可拆、改接线，防止CT开路触电。
二、极性检查：1、试验接线：2、接线说明：图中，电池可用1节1＃电池；按钮可根据现场情况不使用，试验时直接用导线在电池上搭、拉；指针式万用表为14型普通万用表。
3、试验注意事项：（1）接线时需注意电池的极性，不可接反；（2）C T二次绕组接至指针式万用表的接线极性需如图所示，不可接反；（3）试验时，为了能可靠判断极性是否正确，将电池回路接通与断开的步骤是：接通－延时－断开；在此过程中万用表的指针的动作情况应是：右偏－回零－延时－左偏－回零；若动作情况相反，应先检查接线是否正确，若正确则极性反。
（4）C T每一二次绕组均需检查极性是否正确。
三、励磁特性检查：1、试验接线：2、接线说明：图中，交流电源为220V时，调压器采用1只；交流电源为380V时，调压器需采用两只串接；电压表为FULUK表的电压档；电流表为5A电流表或毫安表。
3、试验注意事项：（1）交流电源为380V时，必须采用两只调压器串接；（2）试验时，需先去磁；（3）试验过程中须注意电流表的量程，不得超量程；（4）所有二次绕组的使用变比均需做此试验。

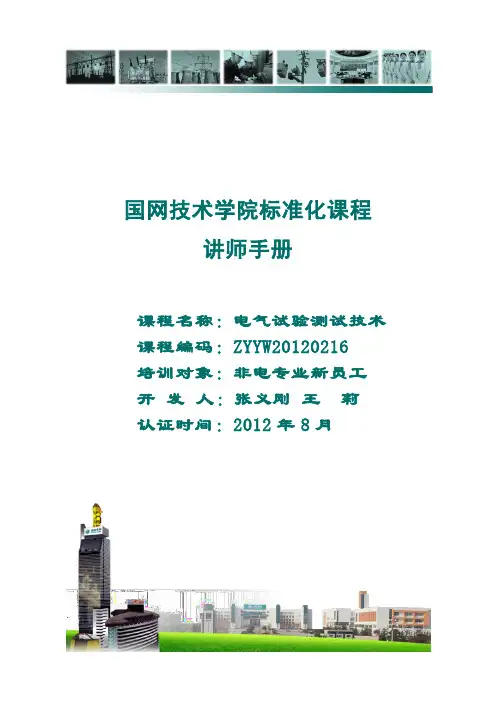

国网技术学院标准化课程讲师手册课程名称：电气试验测试技术课程编码：ZYYW20120216培训对象：非电专业新员工开发人：张义刚王莉认证时间：2012年8月1 电气试验测试技术★教学目标：1．陈述电气试验的目的、意义和分类2．编制绝缘试验方案3．描述基本的安全措施★讲解1：引起注意★播放幻灯片：第1页★教学事件：讲解电气试验的概念所谓电气试验就是对电气设备的绝缘试验。
对电气设备按规定的试验条件(如试验设备、环境条件、试验方法和试验电压等)、试验项目所进行的试验，以发现电气设备的缺陷或隐患。
电气试验是判断电力设备能否继续投入运行并保证安全运行的重要措施。
★讲解2：1.1电气试验的目的和意义★播放幻灯片：第2页★教学事件：电力系统运行着众多的电力设备，而电力设备的安全运行是保证安全可靠发供电的前提。
据有关统计分析，电力系统中60％以上的停电事故是由设备绝缘缺陷引起的。
电气设备绝缘的主要作用就是使带电导体对地和其它部件隔离开来。
如果绝缘有缺陷，投运后绝缘就有可能被击穿，发生短路或接地事故，导致设备的损坏或爆炸，甚至引起电网大面积停电的严重事故。
电气设备投运后，要承受各种工作条件的考验，如过电压、过电流、长期发热、机械力或电动力、雨雪脏污等环境条件的作用，使绝缘内部产生缺陷。
制造厂在生产电气设备的过程中，如果要求不严、工艺不良、材质不好，往往可能在设备内部绝缘上留下局部缺陷。
在电气设备运输和安装过程中，如果不注意，也有可能造成设备的绝缘损坏。
要发现上述的绝缘缺陷，只有靠电气试验。
设备绝缘部分的劣化、缺陷的发展都有一定的发展期，在这个期间，绝缘材料会发出各种物理、化学信息及电气信息，这些信息反映出绝缘状态的变化情况。
这就需要运行部门的电气试验人员通过电气试验，在设备投入之前或运行中了解掌握设备的绝缘情况，以便在故障发展的初期就能够准确及时地发现并处理。
预防性试验由此而得名。
★播放幻灯片：第3页★教学事件：1.2.1按试验目的分：型式试验、出厂试验、交接验收试验、大修试验、预防性试验等。
