燃气管线保护方案(总11页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除龙山四路与X206县道衔接段工程10kv响水Ⅱ线F7段53#塔至57#塔的双回架空高压线路跨越管道专项施工方案编制单位：惠州市东江建筑安装工程有限公司编制人：复核人：编制日期：目录第一章：编制依据 (1)1、第一节编制依据 (1)2、第二节编制原则 (1)3、第三节工程概述 (2)第二章：施工组织 (3)1、第一节施工目标及责任制 (3)2、第二节施工技术措施 (4)第三章：施工监测 (7)第四章：保证安全措施 (8)第四章：应急预案 (10)因龙山四路与X206县道衔接段工程建设，需将110KV上田站10kv响水Ⅱ线F7段53#塔至57#塔间的LGJ-240mm2双回架空高压线路进行迁移。
该项目位于大亚湾区西区南部细斯龙村附近，位于平原区与山区的交界处，高压线路呈南北走向。
经现场踏勘及物探资料确定，迁移后的高压线路需跨越现状的LNG管线（天然气管道）及ZSJ管线（地下油管）。
现特编制以下跨越管线施工专项施工方案。
第一章编制依据第一节编制依据1、龙山四路与X206县道衔接段10kv架空线路及10kv电缆线路迁移工程施工图2、龙山四路与X206县道衔接段工程岩土勘察报告3、龙山四路与X206县道衔接段工程物探管线图4、《关于再次征求龙山四路与X206县道衔接段工程天然气管道保护方案设计意见的复函》；《关于再次征求龙山四路与X206县道衔接段工程输油管道保护方案设计意见的复函》5、《中华人民共和国石油天然气管道保护法》6、惠州市大亚湾全年气象条件第二节编制原则1、遵循设计文件和国家相关法律的原则，在编写主要项目施工方法中严格按照设计标准，执行现行施工规范和验收标准，正确组织施工，在确保工程施工全过程中无地下管线责任事故的前提下保证工程的进度；2、坚持施工全过程严格管理的原则，在工序施工中，严格执行监理工程师、业主以及相关管线单位的指令，严格管理；3、坚持专业化作业与综合管理相结合的原则，在施工组织方面，以专业作业队为基本作业形式，充分发挥专业人员和专用设备的优势，同时采取综合管理手段，合理调配，以达到整体优化的目的。
燃气管道保护方案(共17页) -本页仅作为预览文档封面，使用时请删除本页-一．编制依据 2、汽贸城工程概况 2、燃气管道概况 2二、汽贸城规划及天然气管道位置平面图 3三、专项保护方案的实施程序细则 3四、燃气管道及设施保护技术措施 4、排除燃气管道保护范围内的危险源 5、施工车辆跨越燃气管道的保护措施 5、土石方爆破震动波对燃气管道危害的保护措施 6五.应急抢险领导组织机构及职责 9应急抢险领导组织机构 9职责 10六、监控量测信息处理及预警判定 11监控量测信息处理 11燃气管线预警判定 12七、应急预案响应程序 13紧急情况处置流程图 13应急响应 14八、预防保证措施 15九、预防保证措施 16十、附件 17一、编制依据根据《中华人民共和国石油天然气管道保护法》第三十五条：进行下列施工作业，建设单位及施工单位应当向管道所在地县级人民政府主管管道保护工作的部门提出申请：1.穿跨越管道的施工作业；2.在管道线路中心线两侧各五至五十米和本法第五十八条第一项所列管道附属设施周边一百米地域范围内，新建、改建、扩建、铁路、公路、河渠，架设电力线路，埋设地下电缆、光缆，设置安全接地体、避雷接地体；3.在管道线路中心线两侧各两百米和本法第五十八条第一项所列管道附属设施周边五百米地域范围内，进行爆破、地震法勘探或者工程挖掘、工程钻探、采矿。
县级人民政府主管管道保护工作的部门接到申请后，应当组织建设单位、施工单位与管道企业协商确定施工作业方案，并签订安全防护协议；协商不成的，主管管道保护工作的部门应当组织进行安全评审，做出是否批准作业的决定。
后附：《中华人民共和国石油天然气管道保护法》第三章、汽贸城工程概况巴中盘兴汽贸基建工程，位于四川省巴中市恩阳区燕飞村～三凤村，总用地面积平方米，合亩。
主要功能是服务于巴中及周边县市的汽车贸易、汽车售后等。
本项目由巴中市汇鑫发展有限公司建设，总投资约3亿元，是巴中市重点建设项目之一。

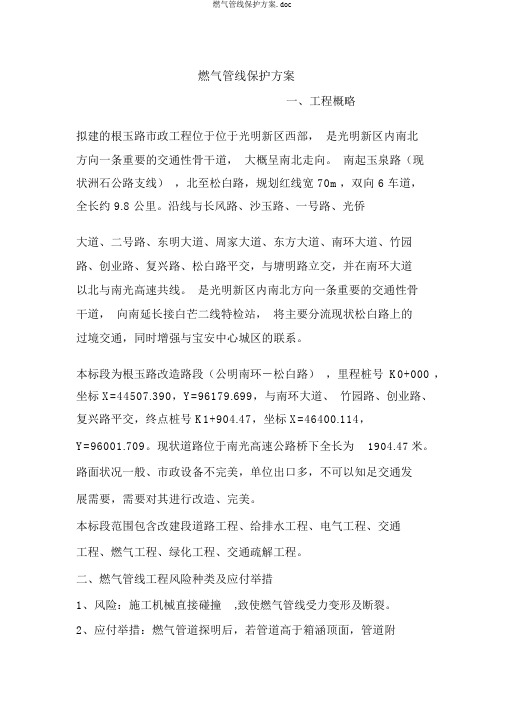

燃气管线保护方案一、工程概略拟建的根玉路市政工程位于位于光明新区西部，是光明新区内南北方向一条重要的交通性骨干道，大概呈南北走向。
南起玉泉路（现状洲石公路支线），北至松白路，规划红线宽 70m，双向 6 车道，全长约 9.8 公里。
沿线与长风路、沙玉路、一号路、光侨大道、二号路、东明大道、周家大道、东方大道、南环大道、竹园路、创业路、复兴路、松白路平交，与塘明路立交，并在南环大道以北与南光高速共线。
是光明新区内南北方向一条重要的交通性骨干道，向南延长接白芒二线特检站，将主要分流现状松白路上的过境交通，同时增强与宝安中心城区的联系。
本标段为根玉路改造路段（公明南环－松白路），里程桩号K0+000 ，坐标 X=44507.390，Y=96179.699，与南环大道、竹园路、创业路、复兴路平交，终点桩号 K1+904.47，坐标 X=46400.114，Y=96001.709。
现状道路位于南光高速公路桥下全长为1904.47米。
路面状况一般、市政设备不完美，单位出口多，不可以知足交通发展需要，需要对其进行改造、完美。
本标段范围包含改建段道路工程、给排水工程、电气工程、交通工程、燃气工程、绿化工程、交通疏解工程。
二、燃气管线工程风险种类及应付举措1、风险：施工机械直接碰撞,致使燃气管线受力变形及断裂。
2、应付举措：燃气管道探明后，若管道高于箱涵顶面，管道附件采纳人工开挖进行有效加固举措，若管道低于箱涵顶面，共同业主。
监理、设计及燃气等有关单位进行该段现状燃气管进行改迁。
全部波及燃气管线及其邻近作业的都一定通知燃气公司技术员现场指导施工，不得擅自作业。
三、管线保护方案1、坚持依据政府和燃气公司有关要求办理有关手续和对燃气管线的监护，要求燃气有关部门进行现场交底监护工作。
2、施工前依据业主和地下管线有关单位供给的燃气资料采纳物探手段对施工范围的管线进行确认，而且开挖探沟，摸清管线的地点、神探、直径、在施工图上明确注明。
施工现场燃气管道设施安全保护方案一、引言随着城市化进程的加快，燃气管道作为城市基础设施的重要组成部分，其安全运行直接关系到广大人民群众的生命财产安全。
在施工现场，由于施工活动频繁，燃气管道设施的安全保护显得尤为重要。
为加强施工现场燃气管道设施的安全保护，防止因施工不当导致燃气泄漏、火灾爆炸等事故的发生，特制定本安全保护方案。
二、燃气管道设施安全保护范围1. 低压管道：管壁外缘两侧1米范围内的区域。
2. 中压管道：管壁外缘两侧2米范围内的区域。
3. 次高压管道：管壁外缘两侧3米范围内的区域。
4. 高压管道：管壁外缘两侧5米范围内的区域。
三、燃气管道设施安全保护措施1. 施工前告知与审批建设单位在项目开工前，应向燃气管理部门和燃气经营企业提交施工方案，并取得相关批准文件。
施工单位应严格遵守批准的施工方案，不得擅自更改。
2. 燃气管道设施保护方案制定建设单位、施工单位与燃气经营企业应共同制定燃气管道设施保护方案，明确施工过程中的安全保护措施，确保燃气管道设施的安全。
3. 设置安全警示标志燃气经营企业应在燃气管道设施保护范围内设置安全警示标志，包括燃气标志桩、标志牌、地贴等，提醒施工人员注意燃气管道设施的安全。
4. 人工开挖探沟建设单位应在施工前组织人工开挖探沟，核实地下燃气管线走向及深度，确保施工过程中不破坏燃气管道设施。
5. 签订燃气管道设施安全保护协议建设单位、施工单位与燃气经营企业应签订燃气管道设施安全保护协议，明确各自的安全保护责任和义务。
6. 燃气管道设施安全监测燃气经营企业应加强对燃气管道设施的监测，发现安全隐患及时采取措施予以消除。
施工单位应积极配合燃气经营企业的安全监测工作。
7. 施工过程中的安全保护措施（1）在燃气管道设施保护范围内进行施工时，应采取相应的防护措施，如铺设钢板、使用挖掘机等，确保不损坏燃气管道设施。
（2）在燃气管道设施保护范围内进行打桩、顶进、挖掘、钻探等作业时，应与燃气经营企业共同制定燃气管道设施安全保护方案，并采取相应的安全保护措施。
地下燃气管线保护方案随着城市建设的不断发展，地下燃气管线的安全保护问题日益凸显。
地下燃气管线作为城市能源供应的重要基础设施，一旦遭到破坏，不仅会影响居民的正常生活和企业的生产经营，还可能引发严重的安全事故，造成人员伤亡和财产损失。
因此，制定科学合理的地下燃气管线保护方案至关重要。
一、地下燃气管线现状及风险分析（一）地下燃气管线分布情况目前，城市地下燃气管线分布广泛，涵盖了居民小区、商业街区、工业园区等区域。
部分老旧小区的燃气管线建设年代久远，材质老化，存在一定的安全隐患。
同时，新城区的建设施工也可能对周边已有的燃气管线造成影响。
（二）常见的风险因素1、第三方施工破坏在城市建设、道路改造、管道铺设等施工过程中，由于施工单位对地下燃气管线位置不清楚或未采取有效的保护措施，导致燃气管线被挖断、损坏。
2、自然腐蚀长期埋设在地下的燃气管线，受到土壤、地下水等环境因素的影响，可能会发生腐蚀，降低管线的强度和密封性。
3、地面沉降由于地质条件变化、地下水过度开采等原因，可能导致地面沉降，从而对地下燃气管线产生拉伸、挤压等破坏。
4、人为破坏包括恶意破坏、盗窃等行为，对燃气管线的安全构成威胁。
二、保护原则与目标（一）保护原则1、预防为主通过加强前期规划、施工管理、日常巡查等措施，将可能对地下燃气管线造成的危害消灭在萌芽状态。
2、综合治理整合政府部门、燃气企业、施工单位等各方力量，形成合力，共同做好地下燃气管线的保护工作。
3、责任明确清晰界定各相关方在地下燃气管线保护中的职责，确保责任落实到位。
（二）保护目标确保地下燃气管线在城市建设和运营过程中的安全稳定运行，杜绝因人为因素或自然因素导致的燃气泄漏、爆炸等安全事故，保障人民群众的生命财产安全和城市的正常运转。
三、具体保护措施（一）前期规划与勘察1、在城市规划阶段，充分考虑地下燃气管线的布局，避免与其他地下设施产生冲突。
2、对于新建、改建、扩建项目，施工前必须进行详细的地下管线勘察，明确燃气管线的位置、走向、埋深等信息。
***市轨道交通***号线（***区）燃气管线保护专项方案编制： ______________________审核：______________________审批：______________________日期：______________________********限公司*********************co. LTD.二O一八年六月目录一、工程概述 (1)1.工程项目概况 (1)2.工程项目施工范围内燃气设施现状及资料 (1)3.编制依据 (2)二、施工方案与措施 (3)1.施工区域现状地下管线的处理程序 (3)2.管线处理前的准备工作 (3)3、管线保护措施 (4)4、项目施工需采取的各项保护措施 (5)5、施工技术交底 (6)6、巡查情况安排 (6)7、损坏处理方式 (7)三、安全防护措施与应急预案 (8)1、安全防护措施 (8)2、应急预案 (8)3、应急准备和响应抢险队 (10)4、应急情况电话 (10)5、应急救援物资设备 (10)6、应急准备和响应控制措施 (10)附：**********施工现场燃气管道设施安全保护协议 (13)一、工程概述1.工程项目概况深圳市轨道交通***号线二工区位于*********共4站及区间组成，管线主要分布于**路东西两侧，部分管线下穿横过***大道。
车站采用明挖法施工，区间隧道采用盾构法进行施工。
工程计划开工时间2018年7月11日，竣工时间待定。
二工区施工场地位处****区，为大量高新技术产业园集中办公区，区域地理位置优越，车辆人流十分密集，周边管线交错复杂，涉及的管线有电力电缆、污水管道、雨水管道、给水管道、燃气管道、通信管道、路灯电缆等。
施工前，已委托专业队伍实施物探并形成物探成果表，进一步探明管线，以确保做好现有管线的防护工作，施工时，根据各期施工部署对临时迁改后的管线进行保护，对不同管线的走向采取悬吊，浇筑混凝土盖板，临时疏解道路等保护地下管线，燃气与其它管线的水平与垂直距离应满足<<城镇燃气设计规范>>（GB 50028-2006）中的要求，否则应采取保护措施。
目录一、编制依据1二、工程概况11、工程简介12、燃气管线与结构位置关系2三、项目管理机构2四、管线迁改及保护方案2五、管线沉降监测41、监测目的42、测量仪器43、测量实施5六、安全措施6七、应急预案61．应急预案工作流程图62．项目部组建应急领导小组73．应急资源储备84．事故事件处置85．燃气管线事故应急预案96．火灾应急预案10八、附图1.华雅站燃气管线现状图2.华雅站燃气管线迁改图3.华雅站燃气管线监测图华雅站燃气管线迁改及保护方案一、编制依据1）《中华人民共和国城镇燃气管理条例》2）国家、湖南省、长沙市发布实施的相关法令、法规及行政命令。
3）设计图纸中要求的技术规范、规定和标准。
二、工程概况1、工程简介长沙地铁5号线华雅站位于长沙大道与万家丽路交叉口南侧，为地下二层双跨框架岛式车站，共含10个出入口、5个风亭、1个消防泵房，基坑埋深16.8m〜19.9m,车站长493.8m，标准段宽20.7m。
支撑系统采用“800mm厚的地下连续墙/d=800mm钻孔灌注桩+钢筋混凝土支撑/钢支撑”其中1、2、3、4、8号出入口以及消防泵房、4号风亭从车站旁侧外伸出地面，其他附属结构从顶板出地面。
车站主体采用明挖顺作法施工，出入口横通道采用隧道CRD暗挖法施工，基坑降水采用明排法。
华雅站平面位置见下图。
华雅站平面位置图2、燃气管线与结构位置关系燃气管线与结构关系表燃气管线平面位置见后附图“时代阳光大道站燃气管线现状图”三、项目管理机构项目管理结构见下图。
项目管理机构图四、管线迁改及保护方案为不影响车站施工，同时保证燃气管道施工期间正常运行，燃气管拟采取迁移至车站开挖基坑外保护。
根据《城市工程管线综合规划规范GB50289-1998》要求燃气管线与建（构）筑物之间的最小水平净距为：中压管道2m,次高压管道4m。
现对管线进行迁改及保护，具体方案如下：1、管道施工流程见下页图“管道施工流程图”。
管道施工流程图2、管道安装要求1）管子对口时应在距接口处中心200mm处测量平直度，当管子公称直径DNV100mm时，允许偏差a为1mm；当管子公称直径DN2100mm 时，允许偏差a为2mm，但全长允许偏差均为10mm.2）管道连接时，不得用强力对口，加偏垫或加多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷。
地下燃气管线保护方案随着城市的快速发展，地下燃气管线的分布日益广泛。
这些管线承担着为居民和企业输送燃气的重要任务，但在城市建设、道路施工等活动中，地下燃气管线面临着被损坏的风险。
为了保障燃气管线的安全运行，保护人民生命财产安全，制定科学合理的地下燃气管线保护方案至关重要。
一、地下燃气管线保护的重要性地下燃气管线是城市能源供应的重要基础设施，一旦遭到破坏，可能导致燃气泄漏、爆炸等严重事故，给人民群众的生命财产安全带来巨大威胁。
同时，燃气泄漏还可能引发火灾、环境污染等次生灾害，对社会稳定和经济发展造成不利影响。
因此，加强地下燃气管线的保护，是保障城市安全运行的重要任务。
二、地下燃气管线的现状及风险（一）现状目前，城市地下燃气管线的分布错综复杂，涉及范围广，部分管线建设年代久远，资料不全，给管线的管理和保护带来了很大的困难。
（二）风险1、施工破坏城市建设、道路改造、市政工程等施工活动频繁，施工单位在未充分了解地下燃气管线分布的情况下盲目施工，容易导致管线被挖断、损坏。
2、自然因素地质灾害、地面沉降、土壤腐蚀等自然因素可能导致地下燃气管线变形、破裂。
3、人为破坏一些不法分子为了谋取私利，故意破坏地下燃气管线，造成燃气泄漏事故。
三、地下燃气管线保护的原则（一）预防为主通过加强宣传教育、完善管理制度、加强巡查监测等手段，提前预防地下燃气管线被破坏的风险。
（二）综合治理整合政府部门、燃气企业、施工单位等各方力量，共同做好地下燃气管线的保护工作。
（三）责任明确明确各方在地下燃气管线保护工作中的责任，确保工作落实到位。
四、地下燃气管线保护的具体措施（一）施工前的准备工作1、燃气企业应向施工单位提供准确、完整的地下燃气管线资料，并在施工现场进行交底。
2、施工单位在施工前应制定详细的施工方案，充分考虑地下燃气管线的保护措施，并报燃气企业和相关管理部门审批。
3、对施工人员进行安全教育和培训，提高其对地下燃气管线保护的意识和技能。
燃气管线与安全保护措施燃气管线是将燃气从供应站点输送到用户终端的管道系统。
在使用燃气的过程中，我们必须要重视燃气管线的安全保护措施，以防止事故的发生。
本文将从燃气管线的设计、施工和使用阶段，分别介绍燃气管线的安全保护措施。
1. 燃气管线的设计阶段在燃气管线的设计中，必须要考虑以下几个方面的因素，以保证燃气管线的安全使用：（1）管线材料的选择：燃气管线材料应具有良好的耐腐蚀性能和抗破裂能力。
常用的管线材料有钢管、塑料管和复合材料管等，需要选择合适的材料根据具体情况进行设计。
（2）管线的布置和支撑：燃气管线的布置应尽量避开易燃、易爆、易腐蚀等危险区域，同时要注意保持管道的坡度，以便燃气顺利流通。
管线支撑的设计要合理，以确保管道的稳固。
（3）阀门和控制设备的设置：燃气管线中应设置适量的阀门和控制设备，以便在紧急情况下可以及时切断燃气供应。
阀门和控制设备的选择应符合国家标准和相关要求。
2. 燃气管线的施工阶段（1）施工方案的制定：在燃气管线施工前，必须要制定详细的施工方案，并通过专业技术人员的指导下进行施工。
同时要遵守相关法规和标准，确保施工过程中的安全。
（2）材料和设备的选择：在燃气管线的施工中，必须要选择合格的材料和设备。
施工人员要熟悉操作规程，保证施工质量。
同时，要对施工现场进行严格的管理，确保安全生产。
（3）保护措施的采取：在施工过程中，必须要采取相应的保护措施，以减少事故的发生。
比如，在施工现场周围设置警示标志，对危险区域进行划定，将燃气管道埋深达到要求，确保安全。
3. 燃气管线的使用阶段（1）定期检查和维护：燃气管线在使用过程中，应定期进行检查和维护。
检查的内容包括燃气管道及其阀门、控制设备、连接件等的完好情况，如发现问题要及时处理。
（2）安全使用教育：用户应定期组织安全用气培训，告知用户燃气的使用方法和注意事项，加强用户的安全意识，减少事故发生的可能性。
（3）排查隐患和应急预案：定期排查管道周围环境是否存在火源、易燃物品等，及时消除隐患。
燃气管线保护安全专项施工方案一、前言随着城市化进程不断加快，燃气管线在城市中扮演着至关重要的角色。
为确保燃气供应的安全稳定，燃气管线的施工和维护显得尤为重要。
本文旨在探讨燃气管线保护安全专项施工方案，提出一套详细可行的操作指南。
二、施工前准备1. 项目背景本项目位于城市中心区域，周围存在大量居民区和商业楼宇，燃气管线的保护工作尤为关键。
2. 施工条件•施工时间：工作日夜间施工，避免白天影响周边交通和生活。
•施工区域：在燃气管线附近设置施工围栏，确保安全施工。
•施工人员：具备相关证书和经验的专业施工人员。
3. 施工准备工作•确定施工计划和施工范围。
•准备必要的施工工具和设备。
•就近设置施工物料堆放点，方便现场使用。
三、施工流程1. 施工方案制定•制定详细的施工方案，包括施工步骤、安全措施等。
•明确责任人并进行工作分配。
2. 施工准备•搭建施工围栏，确保施工现场安全。
•核对施工工具和设备，确保完好无损。
3. 施工操作•按照施工方案进行操作，注意操作细节，确保施工质量。
•严格遵守操作规程，保证安全施工。
四、施工结束及后续工作1. 施工结束•完成施工任务后进行整理，清理施工现场。
•将工具和设备妥善存放，确保下次使用时无损坏。
2. 安全检查•完成施工后进行安全检查，确保没有遗漏问题。
•如发现问题及时处理，避免安全隐患。
五、总结燃气管线保护安全专项施工方案的实施对于保障城市燃气供应的安全至关重要。
在施工过程中，严格遵守操作规程、加强安全意识、确保施工质量是施工人员的责任和义务。
本文所述施工方案为保障燃气管线安全提供了一套可行的操作指南。
以上是燃气管线保护安全专项施工方案的文档，仅供参考。
燃气管线保护方案 编 制： 复 核： 审 核：
项目经理部 二〇一九年十月二十一日 （I-20190508） 目 录 1 编制范围、依据................................................................................................................................ 3 1.1编制范围 ................................................................................................................................. 3 1.2编制依据.................................................................................................................................. 3 2 工程概述............................................................................................................................................ 3 2.1工程简介.................................................................................................................................. 3 2.2方案制定的目的...................................................................................................................... 4 3 保护措施............................................................................................................................................ 4 3.1桥梁工程与西气东输二线燃气管道交叉的保护措施基施工的选择...错误!未定义书签。 3.2燃气管线保护其他注意事项 ................................................................................................ 5 4 施工监控量测 ................................................................................................................................... 6 4.1 沉降观测点............................................................................................................................. 6 4.2 位移观测................................................................................................................................. 7 4.3 振动波观测............................................................................................................................. 7 4.3.1 测试仪器...................................................................................................................... 7 4.3.2 监测原理...................................................................................................................... 7 4.3.3测试量选择................................................................................................................... 7 4.3.4测点布置与埋设........................................................................................................... 7 4.3.5 测试数据处理.............................................................................................................. 8 5 监测质量保证措施 ........................................................................................................................... 8 编制范围、依据 1.1编制范围 本方案适用于####外环高速公路###段工程第4合同段玉律中桥西气东输二线燃气管道保护。 1.2编制依据 1.《中华人民共和国安全生产法》 2.《建设工程安全生产管理条例》 3. 国家颁布的《石油天然气管道保护条例》（第３１３号）和其它管线保护规定。 4.《深圳市燃气管道安全保护办法》 5.GB50251-2015输气管道工程设计 6.深圳外环高速公路深圳段工程第4合同段施工图设计第四篇桥梁、涵洞第一分册 1工程概述 2.1工程简介 深圳外环高速公路深圳段工程第4合同段中玉律中桥（K16.+766.2~K16+851.8）和西气东输西二线管线交叉于玉律中桥1#和2#墩之间，在玉律中桥进行下部施工的过程中，西气东输西二线管道和附属光缆对玉律中桥的施工产生影响。 表2-1玉律中桥1#和2#墩基本信息
桩号 桩径（m) 承台 承台平面尺寸(m) 开挖尺寸 墩号 墩柱直径（m) 1#-1 1.6 1-1# 2.5×2.5 7.5×7.5 1-1# 1.3 1#-2 1.6 1-2# 2.5×2.5 7.5×7.5 1-2# 1.3 1#-3 1.6 1-3# 2.5×2.5 7.5×7.5 1-3# 1.3 1#-4 1.6 1-4# 2.5×2.5 7.5×7.5 1-4# 1.3 2#-1 1.6 2-1# 2.5×2.5 7.5×7.5 2-1# 1.3 2#-2 1.6 2-2# 2.5×2.5 7.5×7.5 2-2# 1.3 2#-3 1.6 2-3# 2.5×2.5 7.5×7.5 2-3# 1.3 2#-4 1.6 2-4# 2.5×2.5 7.5×7.5 2-4# 1.3 表2-2玉律互通西气东输管道和光缆埋深 玉律中桥与西气东输管道点(管径1m) 序号 埋深 1 4 2 4.3 3 4 玉律中桥与西气东输光缆交叉点 序号 埋深 4 1.85 5 1.9
（1）玉律中桥和西气东输二线燃气管关系平面图（见附图） 2.2方案制定的目的 燃气管为天然气输送管，如果在施工中发生破损及开裂意外，燃气泄露后会造成严重的危及人们生命财产安全的失火、爆炸等事故，所以在施工中对受影响的燃气管加以保护是非常必要的，以避免因开挖、震动、局部过载等因素对管道造成损伤。因此，必须对燃气管采取严格、有效的保护方案，确保燃气管的安全。 据此制定本方案，以便在施工中遵照执行。 2保护措施 玉律中桥与西二线平面交位置最近的是1#和2#墩台的桩基和承台施工，其余各墩位均符合规范施工范围，无平面位置交叉影响，为了在施工玉律中桥1#墩和2#墩时能更好地保护西二线天然气管道不受因桩基施工，承台开挖施工的影响而采取如下几个方面进行保护。 3.1桥梁工程与西气东输二线燃气管道交叉的保护措施及施工的选择 （1）左右幅1#和2#墩桩基施工时燃气管的保护措施 针对桩基施工时对燃气管线的影响主要为： ①施工设备通过埋置有燃气管的上方时产生的竖向压力或在一侧作业时产生的侧向压力，有可能导致燃气管道受挤压而出现变形或破裂而造成天然气泄露； ②冲孔作业时产生的震动可能造成燃气管接头出现裂纹而造成天然气泄露； ③如发生塌方，可能造成燃气管悬空或断裂而造成天然气泄露； ④施工过程中车辆、设备对燃气管的影响。 冲击钻钻孔灌注桩基施工阶段采取如下保护方案： ①为了减少因冲孔作业产生的震动对燃气管的影响，桩基的施工采取在天然气管道左右两侧各6m范围外对称开挖基坑的方式减小对管道的震动冲击影响，基坑开挖长度为桩基范围内的管道平行方向通长，宽度为天然气管道外侧6m至桩基外2m处，宽度根据管道至桩基的距离为变量，深度为天然气管道底标高下1m。所开挖的基坑作为桩基施工时对影响管道的减震沟，基坑作为泥浆池使用，除尺寸外，其余指标按泥浆池方案执行，泥浆池内的泥浆作为桩基施工产生振动的消力介质，消减桩基施工产生的振动对天然气管道的影响。 ②因天然气管道横穿于1#、2#墩位之间，故在桩基施工时采取错位施工，避免多台桩基同时施工1#、2#墩位桩基时产生的冲击共振对天然气管道产生的共振影响。 ③采用同等的泥浆池围档沿天然气管道两侧最外边的泥浆池边缘进行四周全封闭围护，避免其他机械及设备进出天然气管道区域。 ④施工便道采取平行于桥梁前进方向的右侧，宽度为6m，与天然气管道交叉部分采取原地面整平，沿天然气管道垂直铺设长6m，宽4.6m，厚度0.02m的钢板对天然气管道进行车辆通行时的荷载均布分散的处理，从而避免车辆荷载直接单点传递给天然气管道。 ⑤在玉律中桥施工期间，施工区域内的天然气管道采取全封闭围蔽，张贴相应警示标志，天然气管道附近区域严禁堆放杂物、弃土、存料等堆载行为，杜绝侧向压力的存在。 ⑥施工期间严控明火作业及相关的电焊作业，避免在管道的安全距离内施工作业，同时派驻专职安全员进行现场监管施工。 ⑦制定应急预案，现场设置管道相关单位负责人的联系方式，在关键工序施工前，制定相关部门负责人进行现场协调施工碰头会。 3.2燃气管线保护其他注意事项 1. 施工前，采用人工挖探坑的办法探明管道位置，标明管道位置，在已探明的燃气管道及设施上方设置“燃气管道，注意保护”等安全警示标识，明确管道位置，才准许下道工序的开始。 2. 对燃气管安全保护范围为管壁及设施外缘两侧各6米范围内的位置安放指示牌，并在附近圈上警示带。 3. 对地下燃气管指示牌、警示设施及测量点等，应严加保护，在施工开槽挖土及施工过程中，采取相应的保护措施，防止使其破损，提高人们的安全防范意识。 4. 在距离燃气管中心线3米半径以内的位置禁止机械施工。施工前必须探明燃气管的位
