上海出版大厦给水排水工程设计-任务书

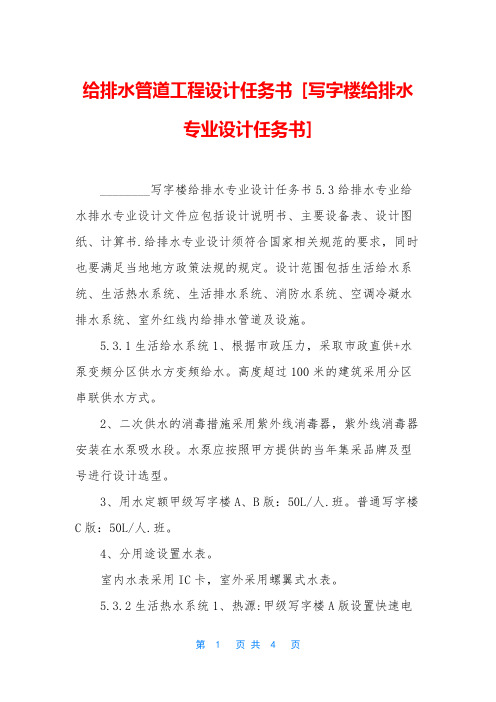

给排水管道工程设计任务书[写字楼给排水专业设计任务书]________写字楼给排水专业设计任务书5.3给排水专业给水排水专业设计文件应包括设计说明书、主要设备表、设计图纸、计算书.给排水专业设计须符合国家相关规范的要求，同时也要满足当地地方政策法规的规定。

设计范围包括生活给水系统、生活热水系统、生活排水系统、消防水系统、空调冷凝水排水系统、室外红线内给排水管道及设施。

5.3.1生活给水系统1、根据市政压力，采取市政直供+水泵变频分区供水方变频给水。

高度超过100米的建筑采用分区串联供水方式。

2、二次供水的消毒措施采用紫外线消毒器，紫外线消毒器安装在水泵吸水段。

水泵应按照甲方提供的当年集采品牌及型号进行设计选型。

3、用水定额甲级写字楼A、B版：50L/人.班。

普通写字楼C版：50L/人.班。

4、分用途设置水表。

室内水表采用IC卡，室外采用螺翼式水表。

5.3.2生活热水系统1、热源:甲级写字楼A版设置快速电热水器。

甲级写字楼B版严寒地区设置快速电热水器。

2、用水定额甲级写字楼A版：10L/人.班。

甲级写字楼B版：5L/人.班。

5.3.3生活排水系统1、室外污废水采用合流系统。

室内污废水采用合流或分流（根据当地中水回收利用要求确定）系统。

2、底商与办公楼排水立管分开设置。

3、办公楼的排水主管在底商部分尽量贴柱子（墙）边设置，尽量减少水平管在底商上空敷设。

4、排水横管不得布置在饮食业厨房的上方。

5.3.4雨排水系统1、屋面雨水采用重力流内排水系统。

5.3.5中水系统1、中水回用系统优先用于冲洗车库及浇洒绿地。

5.3.6节水措施及其他1、所有卫生器具配件均采用满足《节水型生活用水器具》（CJ164-2002）标准的用水器具。

5.3.7消防给水及灭火设施1、设计单位应在施工图设计说明中提供以下数据：系统名称用水流量（L/s)火灾延续时间（h)用水总量（m3)水源及供水方式室外消火栓室内消火栓室内自动喷洒需贮存总水量2、室外消火栓系统在红线内布置成环状管网，应设置地上式消火栓，严寒及寒冷地区设置地下式消火栓。

项目设计任务书给水排水消防系统一、设计范围本次设计包括楼的给排水及消防设计。

二、设计内容及要求1、该工程的室内给排水、洗浴、游泳池、宾馆客房热水设计。

2、该工程的室内消防系统设计。

2.1消火栓给水系统2.2自动喷水灭火系统2.3建筑灭火器配置。

3、给水系统3.1 给水的用途主要用于厂区生产，建筑室内卫生间冲厕、洗浴、地面清洁和人员饮用、建筑消防储备、室外绿化浇洒、路面及场地清洗等。

3.2水源及引入采用市政自来水作为水源，市政给水压力为0.22-0.25Mpa；现厂区周围，只有路上有一路管径DN300市政自来水给水管道，由5#楼南面阀门井引一根DN200的水管至5#楼地下室水泵房，除5#楼5层以下选用市政供水，其余均采用二次加压供水。

6#楼南侧有一阀门井，为前期临时用水所设，管径DN65。

详见已建给水竣工图。

3.3给水方式由于本工程为高层建筑，为节省加压用水费用，采用分区供水方式，三层及三层以下采用市政直接供水，四层及四层以上采用加压供水方式。

3.4给水计量根据提供的业态表，不同业态要分开计量，市政给水及深水井、浅水井给水要分开计量。

3.5热水系统本工程热水系统主要是10#、11#楼地下地上洗浴、地下游泳池、地上宾馆客房等。

主要由深水井及空气源热水器来提供；住宅公寓及其他热水系统由分散式电热水器提供。

3.6在10号楼北侧地下室二层，准备开凿一眼深水井，出水量25±5 m 3/h。

出口水温40±3℃，泵房设置在10号楼二层地下室，一口浅水井在9号楼地下二层，出水量25±5 m 3/h；4、消防系统消防设计包括消火栓给水系统，自动喷水灭火系统、建筑灭火器配置。

4.1消火栓系统：4.2消防水池、消防水箱及消防泵房：一期工程，4号楼北侧建一500m³消防水池，现准备把原消防水池位置迁至6号楼南面（三角地带）位置，原消防泵房设置在6号楼地下室东南角，地下停车处。

新建消防水池设计需满足整个厂区的消防用水。

《给水工程》课程设计任务书及要求《给水工程》课程设计任务书及要求《给水工程》课程设计任务书一、课程设计题目某城市给水厂初步设计二、课程设计内容1．给水厂设计的用水量分析与总用水量计算，或由教师给定的水量作为本设计的设计水量。

2．根据取水河床断面水位，设计吸水井和一级泵房。

3．根据所给水质情况，进行工艺比选，确定处理工艺流程。

4．根据混凝实验结果选用混凝剂并决定其投量（也可参考设计手册比照相似情况选用），设计计算溶药池、溶液池的溶积、设计投药系统及药库并进行相应的平面布置。

5．设计计算混合池（混合器）、絮凝池、沉淀池（或澄清池），并在设计说明书中绘出它们的工艺流程图（单线图）。

并绘出其中一个单体构筑物工艺图（3号工程图，根据设计时间需要，如果设计时间不够，可以不画）。

6．设计计算滤池（包括根据筛分资料，将滤料改组成所需d10=0.50mm,K80=1.8或室外给水设计规范的要求），并绘出工艺图（3号工程图）。

7．设计计算加氯间、氯库。

清水池的容积按最高日用水量15%计算。

8．水厂平面图的布置，设计计算各构筑物之间的联接管道（包括水头损失值）及高程图的设计。

9．绘出水厂平面布置和高程布置图（3号工程图）。

10．水厂的工程概预算及经营成本分析。

11．设计说明书与计算书的编制。

三、基本资料（1）设计规模20__年该市现状人口37.5万，根据该市城市总体规划，20__年城市口为50万人，(内插计算)20__年为42.42万人。

最高日综合用水定额以20__年的387L/cap.d为基数，20__年～20__年城市用水年均增长率按2%计，则20__年最高日城市综合用水定额为435L/cap.d，20__年最高日城市综合用水定额为510L/cap.d。

表1序号123项目年份现状或规划人口(万人)最高日城市综合用水定额L/cap.d供水普及率（%）表21 20__年42.424359920__年505101序号12345678910项目年份20__年20__年备注综合生活用水定额(L/cap.d) 规划人口(万人)综合生活用水(万m/d)工业企业用水(万m/d)浇洒道路和绿地用水(万m3/d)管网漏损水量(万m3/d)未预见水量(万m/d)消防用水(万m3／d)供水普及率(%)最高日城市用水量(万m3/d)33317442.427.384.92+51.852.831.410.2899.0018.312045010.206.80+52.043.812.280.32100.0025.46生活/城市综合=4：6(3+4+5)×20%(3+4+5)×10%(3+4+….+7+8)×10注：水厂设计水量应按城市最高日用水量加上水厂的自用水量计算,自用水量按最高日用水量的5%算。

《建筑给水排水工程》课程设计任务书
一、课程设计内容
本设计为某综合楼建筑给排水工程设计。

该综合楼总建筑高度为23.70米。

地下有一层，用作停车场和设备用房；地上有六层，其中第一层是大堂商场（按100名顾客和服务员考虑），第二层为宴会厅（按200人考虑），第三层为设备层，第四至六层是商务标准层（按每套3.5人考虑）。

市政给水管网可用压力为2.0公斤。

要求设计该综合楼的给排水系统工程，具体项目为：
1．室内给水工程；
2．室内排水工程；
3．室内消防工程（消火栓系统）；
二、课程设计进度表
三、课程设计步骤与方法
1.根据设计任务书和建筑物分层平面图，确定设计方案
2.在建筑物分层平面图上设计各系统管线
3.根据各系统管线平面图，绘制各系统图
4.绘制大样图
5.整理和完成设计说明书和计算书
四、课程设计说明书与图纸要求
1.设计说明书和计算书合订一本，字数不得少于八千字，
2.图纸按照建筑制图要求完成，
3. 图纸数量：各层平面图数张，系统图2-3张。

五、课程设计参考资料
教材：《建筑给水排水工程》(第四版)主编：王增长，中国建筑工业出版社，1998年出版。

参考书：《高层建筑给水排水工程》主编：钱维生，同济大学出版社，1994年出版。

《建筑给水排水设计手册》主编：陈耀宗，中国建筑工业出版社，1992年出版。

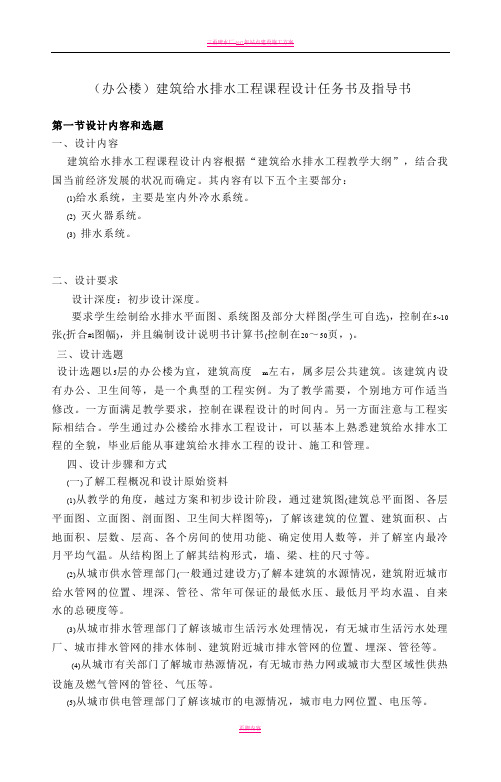

（办公楼）建筑给水排水工程课程设计任务书及指导书第一节设计内容和选题一、设计内容建筑给水排水工程课程设计内容根据“建筑给水排水工程教学大纲”，结合我国当前经济发展的状况而确定。

其内容有以下五个主要部分：(1)给水系统，主要是室内外冷水系统。

(2) 灭火器系统。

(3) 排水系统。

二、设计要求设计深度：初步设计深度。

要求学生绘制给水排水平面图、系统图及部分大样图(学生可自选)，控制在5~10张(折合#l图幅)，并且编制设计说明书计算书(控制在20～50页，)。

三、设计选题设计选题以5层的办公楼为宜，建筑高度m左右，属多层公共建筑。

该建筑内设有办公、卫生间等，是一个典型的工程实例。

为了教学需要，个别地方可作适当修改。

一方面满足教学要求，控制在课程设计的时间内。

另一方面注意与工程实际相结合。

学生通过办公楼给水排水工程设计，可以基本上熟悉建筑给水排水工程的全貌，毕业后能从事建筑给水排水工程的设计、施工和管理。

四、设计步骤和方式(一)了解工程概况和设计原始资料(1)从教学的角度，越过方案和初步设计阶段，通过建筑图(建筑总平面图、各层平面图、立面图、剖面图、卫生间大样图等)，了解该建筑的位置、建筑面积、占地面积、层数、层高、各个房间的使用功能、确定使用人数等，并了解室内最冷月平均气温。

从结构图上了解其结构形式，墙、梁、柱的尺寸等。

(2)从城市供水管理部门(一般通过建设方)了解本建筑的水源情况，建筑附近城市给水管网的位置、埋深、管径、常年可保证的最低水压、最低月平均水温、自来水的总硬度等。

(3)从城市排水管理部门了解该城市生活污水处理情况，有无城市生活污水处理厂、城市排水管网的排水体制、建筑附近城市排水管网的位置、埋深、管径等。

(4)从城市有关部门了解城市热源情况，有无城市热力网或城市大型区域性供热设施及燃气管网的管径、气压等。

(5)从城市供电管理部门了解该城市的电源情况，城市电力网位置、电压等。

(6)了解对建筑给水排水的其它要求，如卫生洁具的类型、空调循环冷却水补充水量、锅炉供水量、水景与绿化用水量及其它用水量等，建设方对热水和开水供应的要求、环境安静程度要求等。

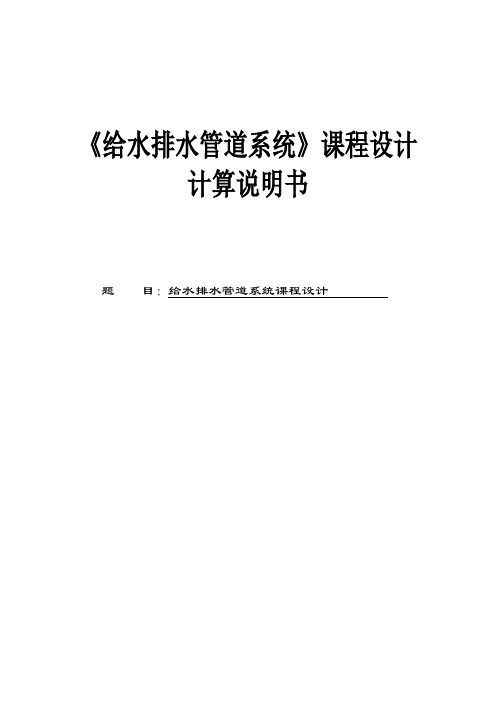

《给水排水管道系统》课程设计计算说明书题目：给水排水管道系统课程设计第一章课程设计任务书河南城建学院0244111、2班《给水排水管道系统》课程设计任务书一、设计题目：上海市给水排水管道工程设计。

二、原始资料1、城市总平面图1张，比例为1：10000。

2、城市各区人口密度、平均楼层和居住区房屋卫生设备情况：分区人口密度（人/公顷）平均楼层给排水设备淋浴设备集中热水供应Ⅰ420 7 + + +Ⅱ200 4 + +Ⅲ3、城市中有下列工业企业，其具体位置见平面图：1）A工厂，日用水量16000吨/天，最大班用水量：7000吨/班，工人总数3000人，分三班工作，最大班1200人，其中热车间占30 %，使用淋浴者占70 %；一般车间使用淋浴者占20 %。

2）B工厂，日用水量吨/天，最大班用水量：吨/班，工人总数人，分三班工作，最大班人，热车间占%，使用淋浴者占%；一般车间使用淋浴者占%。

3）火车站用水量为30 L/s。

4、城市土质种类为粘土，地下水位深度为8 米。

5、城市河流水位：最高水位：55米，最低水位：40米，常水位：45米。

三、课程设计内容：1、城市给水管网初步设计1）城市给水管网定线（包括方案定性比较）；2）用水量计算，管网水力计算；3）清水池、水塔容积计算、水泵扬程计算4）管网校核；（三种校核人选一种）5）绘图（平面图、等水压线图）2、城市排水管网初步设计。

1）排水体制选择2）城市排水管网定线的说明；3）设计流量计算；4）污水控制分支管及总干管的水力计算；5）任选1条雨水管路的水力计算（若体制为分流制）；6）绘图（平面图、纵剖面图）四、设计参考资料1、《给排水设计手册》第一册或《给排水快速设计手册》第5册2、《给排水管道系统》教材五、设计成果1、设计说明书一份（包括中英文前言、目录、设计计算的过程、总结）2、城市给水排水管道总平面布置图1张，比例尺为1：10000（1号图）；3、给水管网等水压线图1张（3号图）；4、污水总干管纵剖面图1张（由指导教师指定某一段，长度大约1000米左右）（3号图）；六、要求1、按正常上课严格考勤；2、设计说明书要求条理清楚，书写端正，无错别字；图纸线条、符号、字体符合专业制图规范）；3、按时完成设计任务七、其他：1、设计时间：20XX-20XX学年第一学期（第15、16周12月16号-12月28号）2、上交设计成果时间：16周周五下午3、设计指导教师：谭水成、张奎、宋丰明、刘萍第二章给水管网设计与计算2.1 给水管网布置及水厂选址该城市有一条自东向西流的水量充沛，水质良好的河流，可以作为生活饮用水水源。

建筑给水排水工程课程设计任务书（供水排水工程专业四年制本科生用）东华理工大学给排水科学与工程系2013年12月建筑给水排水工程课程设计任务书一、设计题目（建筑名称）XXX 市XXX建筑给水排水工程设计。

二、设计任务与内容1、建筑给水系统设计；2、建筑排水系统设计（含污、废水排除，屋面雨水，空调冷凝水）；3、建筑消防系统设计（消火栓、自喷、灭火器等）；三、基本要求学生应在教师指导下，按时独立完成所规定的内容和工作量，同时必须满足以下几项要求：1、通过复习相关课程专业知识、查阅相关专业设计规范及有关资料，拟定设计方案，（并应注意做好建筑、结构、供热通风空调工程，建筑电气等专业间协调），再经综合技术经济分析，选择合理的设计方案，进行设计计算及设计成果的绘图表达。

2、设计说明书，应包括建筑给水排水工程设计的主要原始资料、方案比较以及各系统的设备选型分析，说明，参数选择，工艺设计计算与有关简图等，要求内容系统完整，计算正确，论述简洁明了，文理通顺，书写工整，装订整齐。

说明书一般包括目录、前言、正文、小结及参考文献等。

3、课程设计图纸应能较准确地表达设计意图，图面力求布局合理、紧凑、正确清晰，符合制图标准，专业规范及有关规定，用工程字注文。

图纸不少于5～6 张（A2图幅）。

四、设计原始资料（一）图纸资料建筑平面图1：100（比例同建筑图）。

一层地坪标高为0.00m，室外地面标高为-0.30m （若图纸未标注）.（二）文字资料1、建筑所在地区市（填写设计者户籍所在地的某市或某县）。

2、建筑性质：，层数为层，每层层高为米（2.8～3.2）。

（说明：若平面图中没有楼层的详细信息。

则按如下处理：建筑平面图中如果没有电梯，则该住宅的层数为7；如果每一单元有1个电梯，层数为11；每个单元有两个电梯层数为18。

）3、结构与基础类型（钢筋混凝土结构--高层建筑、砖混结构—低层建筑），浅—低层建筑、深基础--高层建筑）。

4、城市给水管位于建筑的面，管径mm（200～400），管顶埋深m（0.9～1.5），城市可靠供水压力Mpa（0.25～0.30），夜间供水最高压力为0.30Mpa。

给09《建筑给水排水工程》课程设计任务书1.目的通过课程设计，系统掌握课程内容，综合运用所学专业理论知识，理论联系实际，加深学生对本门课程内容的理解。

了解和熟悉专业设计资料、设计手册、设计规范和标准图集，训练学生设计与绘图的基本技能，提高学生综合运用所学的理论知识解决实际问题的能力。

培养学生独立分析和解决一般工程实际问题的能力，使学生受到工程师的基本训练。

2.设计任务宝鸡市的一8层住宅建筑，一层为商铺，层高3.6米，二到八层为住宅，层高2.8米。

市政给水管的管径为400mm，管道中心标高-1.55m。

市政排水管管径为600mm，管底标高-2.10m。

建筑内卫生器具的种类和数量见平面图，有热水供应。

进行该建筑的建筑给水排水工程设计，具体内容如下：⑴建筑给水、排水、消防系统方案的确定；⑵建筑给水、排水、消防系统水量、水压的计算，各系统管道的布置，平面的布置等；⑶建筑给水系统、建筑排水系统、消防给水系统、热水供应系统的设计与计算；⑷设计平面图、系统图及大样图的绘制；⑸设计计算说明书的整理。

3.要求⑴设计图纸必须手工绘制。

设计说明书手写。

⑵课程设计说明书内容完整、计算准确、论述简洁、文理通顺、装订整齐。

要画出各个系统的计算简图，所选用的公式或参数要注明出处。

⑶课程设计图纸应能较好地表达设计意图，图面布局合理、正确清晰、符合制图标准及有关规定。

⑷设计期间要遵守纪律，按时作息，认真独立完成各自的课程设计任务。

4.进度安排（建议）第一天：确定各个系统的方案，综合布置各个系统的管道和设施。

第二天：综合布置各个系统的管道和设施。

绘制计算简图。

第三天：准备计算数据，为上机进行各项水力计算做准备工作。

第四天：进行各项水力计算工作。

第五天：上机进行各项水力计算工作。

第六天：上机进行各项水力计算工作。

第七天：绘图，编写计算说明书。

第八天：绘图，编写计算说明书。

第九天：绘图，编写计算说明书。

第十天：检查整理设计成果，完成各项设计工作。

建筑环境与设备工程专业建筑给水排水工程课程设计任务书一、设计题目某高层综合服务大楼给水排水工程。

二、设计目的课程设计是获得工程师基本训练的重要步骤。

面对实际工程，训练学生综合应用所学的基础理论和专业知识分析问题、解决问题的基本方法，培养学生独立完成高层建筑给水、排水及消防给水工程设计的能力。

通过设计应熟悉和了解建筑给水排水工程设计的一般原则、步骤和方法，在建筑给水排水课程设计的基础上，深入掌握建筑冷水、热水、消防给水、排水工程系统的计算方法、设计说明书编写和施工图设计与绘制的方法。

三、设计任务根据设计任务书的要求，提供了XX酒店客房部大楼的工作图。

学生按照工作图和教师的具体要求，统计占地面积、建筑面积、建筑层数、建筑高度以及各层的功能，作为设计依据，并写入设计说明书。

该大楼建筑给水排水具体设计项目：⑴建筑给水工程⑵建筑热水工程⑶建筑消防给水工程⑷建筑排水工程四、设计资料⒈建筑工作图⒉公共用房每层设公共卫生间，其内设蹲式大便器、洗手盆、污水盆等。

每套客房均带卫生间，内设浴盆、洗脸盆、坐式大便器各一件。

每层设开水间，分层加热分散供应开水。

地下层为设备层，内设变配电室、洗衣房、水泵房、贮水池等。

屋顶水箱置于电梯机房屋面。

⒊卫生设备：洗衣房、厨房等按计算确定用水量；空调补充用水10 m3/h；水景和绿化用水按总用水量的10％计，其它未预见用水量按上述总用水量之和的15％计。

⒋给水水源该建筑以城市给水系统为水源，大楼东面有一条DN300给水干管，给水干管覆土厚度比地面低1.5m，城市给水管网常年水压35mH2O。

最冷月平均水温为7℃，总硬度月平均最高值10.3德国度。

⒌排水条件该地区无生活污水处理厂。

城市排水管道为污、废水与雨水分流排水系统。

室内污水经地下污水处理设施处理后才允许排入城市排水管道。

在大楼南面有一条DN800的市政排水管道，转弯处检查井底比地面低2.5m。

⒍热源本地区无城市热力管网，本大楼自行设置热水机组作热源。
