压缩机参数

QD压缩机的资料输入功率(W)制冷量(W)电流(A)制冷剂电源(V)应用类型效能QD2580680.65R12220V-50Hz LBP LQD3082780.65R12220V-50Hz LBP LQD3686880.68R12220V-50Hz LBP LQD431121180.88R12220V-50Hz LBP LQD521281380.98R12220V-50Hz LBP LQD551251321R12220V-50Hz LBP LQD591371461R12220V-50Hz LBP LQD65145158 1.1R12220V-50Hz LBP LQD66150R12220V-50Hz LBP LQD68R12220V-50Hz LBP LQD75162176 1.2R12220V-50Hz LBP LQD80180R12220V-50Hz LBP LQD85184202 1.3R12220V-50Hz LBP LQD91192216 1.4R12220V-50Hz LBP LQD110232271 1.6R12220V-50Hz LBP LQD1282603062R12220V-50Hz LBPQD142280333 2.1R12220V-50Hz LBPQD168330380 2.3R12220V-50Hz LBP LQD180380440 2.8R12220V-50Hz LBP LQD210435510 3.1R12220V-50Hz LBP LQD66D241232 1.4R22220V-50Hz LBP LQD76D252258 1.6R22220V-50Hz LBP LQD91D286300 2.2R22220V-50Hz LBP LQD100D340370 2.5R22220V-50Hz LBP LQD120D360400 2.5R22220V-50Hz LBP LQD150D460546 3.2R22220V-50Hz LBP LQD168D510580 3.55R22220V-50Hz LBP LQD180D550660 2.96R22220V-50Hz LBP LQD210D655790 3.12R22220V-50Hz LBP LQD238D1P R22220V-50Hz LBP LQD268D1+1/8P R22220V-50Hz LBP LQD308D1+1/4P R22220V-50Hz LBP LQD350D1+3/8P R22220V-50Hz LBP LQM238D1+1/8P R22220V-50Hz LBP HQM268D1+1/4P R22220V-50Hz LBP HQM308D1+1/2P R22220V-50Hz LBP HQM350D1+3/4P R22220V-50Hz LBP HQD150H295330 2.1R134a220V-50Hz LBP L QD168H303350 2.2R134a220V-50Hz LBP L QD180H349410 2.7R134a220V-50Hz LBP L QD210H400412 3.1R134a220V-50Hz LBP LQD25H69590.62R134a220V-50Hz LBP L QD30H75750.62R134a220V-50Hz LBP L QD55H1151400.9R134a220V-50Hz LBP L QD59H1271550.9R134a220V-50Hz LBP L QD65H1361671R134a220V-50Hz LBP LQD75H153189 1.1R134a220V-50Hz LBP L QD85H170212 1.2R134a220V-50Hz LBP L QD91H190228 1.4R134a220V-50Hz LBP L QD110H230283 1.6R134a220V-50Hz LBP L QD128H2573212R134a220V-50Hz LBP L QD142H276347 2.1R134a220V-50Hz LBP LQD30GP70R134a220V-50Hz LBP HQD30G82880.65R12220V-50Hz LBP HQD36G86980.68R12220V-50Hz LBP HQD43G1121310.88R12220V-50Hz LBP H QD52G1281510.98R12220V-50Hz LBP H QD55G1251521R12220V-50Hz LBP HQD59G1371671R12220V-50Hz LBP HQD65G145178 1.1R12220V-50Hz LBP HQD75G162200 1.2R12220V-50Hz LBP HQD85G184230 1.3R12220V-50Hz LBP HQD91G192240 1.4R12220V-50Hz LBP HQD110G232292 1.6R12220V-50Hz LBP H QD128G2603302R12220V-50Hz LBP HQD142G280358 2.1R12220V-50Hz LBP HQD52Y65780.5R600a220V-50Hz LBP LQD65Y801120.55R600a220V-50Hz LBP L QD75Y881250.63R600a220V-50Hz LBP L QD85Y1021330.76R600a220V-50Hz LBP L QD91Y1051400.8R600a220V-50Hz LBP L QD103Y1231670.85R600a220V-50Hz LBP L QD110Y1321820.9R600a220V-50Hz LBP L QD128Y1502021R600a220V-50Hz LBP L QD142Y166230 1.1R600a220V-50Hz LBP LQD52YG65840.5R600a220V-50Hz LBP HQD65YG781200.53R600a220V-50Hz LBP H QD75YG871350.63R600a220V-50Hz LBP H QD85YG971450.69R600a220V-50Hz LBP M QD91YG1021530.75R600a220V-50Hz LBP M QD103YG1151740.8R600a220V-50Hz LBP M QD110YG1251920.85R600a220V-50Hz LBP M QD128YG1432200.8R600a220V-50Hz LBP H QD142YG1532380.88R600a220V-50Hz LBP H QD85YV901450.38R600a220V-50Hz LBP H QD91YV931530.45R600a220V-50Hz LBP H QD103YV1051750.55R600a220V-50Hz LBP H QD110YV1151920.65R600a220V-50Hz LBP H QD55HG1131500.9R134a220V-50Hz LBP H QD59HG1201601R134a220V-50Hz LBP HQD65HG1281721R134a220V-50Hz LBP HQD75HG144196 1.1R134a220V-50Hz LBP H QD85HG159220 1.2R134a220V-50Hz LBP H QD91HG175246 1.3R134a220V-50Hz LBP H QD110HG226300 1.35R134a220V-50Hz LBP H QD128HG250335 1.85R134a220V-50Hz LBP HFN43Q110R12220V-50Hz LBPFN51Q115R12220V-50Hz LBPFN57Q135R12220V-50Hz LBPFN66Q155R12220V-50Hz LBPFN77Q185R12220V-50Hz LBPS151C405390220V-50Hz LBPS120C315285R12220V-50Hz LBPR600a工质压缩机参数表华意压缩机HYE系列－R600a 产品名称：HYE系列－R600a最大环境温度：43[℃]蒸发温度范围：-35~-15[℃]工作电压范围：187~254/98~127[V]最大排气压力[Mpa]：表压gauge pressure最大允许壳温：95[℃]最大排气温度：125[℃]HYE55MSU220-240~50ST 6.0102 1.83RSCR(ePTC) HYE60MSU220-240~50ST 6.7117 1.85RSCR(ePTC) HYE69MSU220-240~50ST7.2128 1.85RSCR(ePTC) HYE81MSU220-240~50ST8.1142 1.85RSCR(ePTC)测试工况Test Conditions：ASHRAE参数变化范围Tolerance：蒸发温度Evaporating temperature-23.3℃冷凝温度Condensing temperature54.4℃制冷量Capacity≥95%过冷温度Subcooling temperature32.2℃输入功率Inp.power≤115%吸气温度Suction temperature32.2℃电流Current≤110%环境温度Ambient temperature32.2℃性能系数COP≥95%。

天然气压缩机技术规格书编制：李伟校对：审核：批准：有限公司1 设备名：天然气压缩机2 技术参数：1、公称容积流量m 3/min ：2.75(450Nm 3/h) 2、吸气压力Mpa （G ）：0.2-0.4 3、排气压力Mpa （G ）：1.0 4、吸气温度℃：≤40 5、排气温度℃：≤155 6、输气温度℃：≤60 7、冷却方式：自带水冷 8、噪声声压级dB(A)：≤85 9、振动烈度mm/s ：≤28 10、安装方式：有基础11、配备动力：变频电机；电源（380V 50Hz ） 12、变频器：按制造厂标准 13、控制柜：按制造厂标准3 功能要求：压缩机容量450 Nm ³/h ，采用变频控制，运行压力0.85-1.0Mpa ，当储罐压力降到0.85Mpa 时，压缩机全速工作，随着压力上升，压缩机转速减慢，当储罐压力上升到1.0Mpa 时，压缩机转速趋近于0，如压力继续升高至1.1Mpa ，压缩机停机。

压缩机出口压力为1.0MPa 。

电机及其他检测设备均要采用隔爆产品，适用于现场环境。

本工程所选用压缩机为撬装式压缩机，其主要的功能见表2.1。

表2.1 撬装式压缩机系统的主要功能表电气、控制系统机组电气控制柜为变频启动，防爆柜，对压缩机组的控制统一设计。

可对压缩机实现电动机过载、短路、压缩机油压低、进气压力低、排气压力高自动保护。

当储罐压力高于1.1Mpa时实现回流，压力达到1Mpa时降速变频，调节气量，满足整套系统平稳进行试验，确保柴油机试验时不会因为气体的压力波动影响试验效果。

电气系统工作条件：电气PLC系统在下列条件下能可靠工作⏹环境温度：-5℃～55℃⏹日平均湿度：< 90% (平均气温25℃)压缩机保护停机汇总表所有仪表和电器配套能在爆炸危险场所区中安全可靠使用。

压缩机现场配有仪表板，仪表板装有进气压力表、一二级排气压力表、压缩机油压表、压缩机现场设有防爆启停按钮和各级温度显示。

压缩机参数压缩机参数是一门压缩机和系统之间重要的联系，它是决定压缩机和系统工作状态的重要参数。

因此，了解压缩机参数的具体含义以及如何正确设置参数，对于保证压缩机的正常运行和高效的工作，事关重大。

压缩机参数是指压缩机关键部件的操作参数，它包括压缩机室温度设定值、压缩机室压力设定值、压缩机配气比等，其中温度和压力是压缩机最基本的参数，而配气比则影响着压缩机的热功率和效率，因此它也是制冷过程中必不可少的参数，只有设定合理，才能够保证系统有效和安全的工作。

压缩机参数设定操作要以正确的原则为准则，才能够确保系统的正常运行和节能减排的效果。

首先，压缩机室温度应根据物料的耐压性和实际工况来设定，过高或过低均不利于节能和损耗减少，通常情况下，压缩机室温度设定在-30℃～10℃之间。

其次，压缩机室压力设定应结合物料的耐压性及系统的工作状态，设置在合理的范围内，一般的室外压力设定在7～10kPa之间，而节能场合室外压力应设置在3～8kPa 之间。

另外，压缩机配气比等参数的设定也应按照压缩机的使用说明书和相关的操作标准来进行，避免出现压缩机过热现象，从而影响效率和使用寿命。

此外，参数设置不但要满足压缩机本身的要求，还需要根据压缩机其他部件或整个系统的状况来进行互调，保证系统有良好的统一性，同时达到最佳的运行状态。

如果参数设置不当，就容易导致制冷效果不佳或者压缩机工作受到影响，甚至于受损，因此，任何时候参数的设定和调整都应该由经验丰富的工程师来操作，而不应该让他人轻易参与，以免出现意外情况。

压缩机参数设定是压缩机和系统之间重要的联系，它的设定不仅要达到预期的功效，还要符合压缩机及系统的工作环境，保证压缩机正常有效运行，才能最大程度地节约能源，减少环境污染。

因此，认真理解压缩机参数的作用，并对参数设定过程中的细节要求加以重视，这样可以提高压缩机的安全性和使用可靠性，为节约能源和减少排放作出贡献。

压缩机的基本性能参数压缩机是一种将气体或气体混合物压缩为高压状态的设备。

它的基本性能参数包括压缩比、排气温度、功率、效率和容积流量等。

下面将为您详细介绍这些基本性能参数。

1.压缩比：压缩比是指在压缩过程中气体被压缩后的最终压力与入口压力之比。

它通常以比值或百分比的形式表示，可以用来评估压缩机的工作效果。

较高的压缩比意味着压缩机可以将气体压缩到更高的压力，从而在一定容积内储存更多的气体。

2.排气温度：压缩机在压缩气体时会产生热量，其中一部分会以排气温度的形式散发出去。

排气温度是指气体在离开压缩机时的温度。

这个参数对于压缩机的运行效率和散热系统的设计非常重要，过高的排气温度会导致压缩机过热，甚至损坏设备。

3.功率：压缩机的功率是指压缩机在工作时的能量消耗。

它通常以千瓦（kW）或马力（HP）计算。

需要注意的是，功率大小与压缩机的容量、压缩比以及气体的特性等因素密切相关。

在选择压缩机时，需要根据具体应用需求以及经济性和可行性进行权衡。

4.效率：压缩机的效率是指压缩机在将能量转化为压力时的能量利用率。

它是判断压缩机能耗和性能的指标之一、效率通常以百分比表示，较高的效率意味着压缩机在能量转换和压缩过程中的能耗更低。

在实际应用中，压缩机的效率与设计和工作条件等因素有关。

5. 容积流量：容积流量是指压缩机在单位时间内处理气体的体积。

它常用于评价压缩机的处理能力和性能。

容积流量可以通过计算每分钟或每小时处理的气体体积来测量，通常以立方米每分钟（m³/min）或立方英尺每分钟（CFM）为单位。

容积流量与压缩机的转速、排气压力以及进口气体的温度和压力等因素有关。

除了上述基本性能参数，压缩机的噪音水平、可靠性、维护要求、寿命等也是值得考虑的因素。

在选择和使用压缩机时，需要综合考虑这些参数，并根据实际应用需求进行合理选择和调整，以确保压缩机的效率和性能符合要求，同时具有较低的能耗和成本。

空气压缩机主要参数1. 简介空气压缩机是一种将空气压缩为高压气体的设备，广泛应用于工业、建筑、制药、化工等领域。

它可以将大气中的空气吸入，通过压缩提高气体的压力和密度，从而为其他设备提供动力。

在选择和使用空气压缩机时，了解其主要参数非常重要。

本文将详细介绍空气压缩机的主要参数，包括排气压力、排气流量、功率、效率和噪音等。

2. 主要参数2.1 排气压力排气压力是空气压缩机输出气体的压力。

根据应用需求，排气压力通常有不同的要求，例如低压、中压和高压。

排气压力的单位通常为帕斯卡（Pa）或巴（bar）。

2.2 排气流量排气流量是空气压缩机单位时间内输出的气体体积。

它通常用标准立方米每分钟（Nm³/min）或立方英尺每分钟（CFM）来表示。

排气流量的大小决定了空气压缩机的供气能力。

2.3 功率功率是空气压缩机的能量消耗量，通常以千瓦（kW）或马力（HP）来表示。

功率的大小与空气压缩机的工作效率和输出能力有关，一般来说，功率越大，空气压缩机的输出能力越强。

2.4 效率效率是衡量空气压缩机能源利用率的指标。

它通常以百分比形式表示，表示输入的能量中有多少被转化为有用的输出能量。

高效率的空气压缩机能够节约能源和降低运行成本。

2.5 噪音噪音是空气压缩机工作时产生的声音。

它通常以分贝（dB）为单位来表示。

高噪音水平不仅会对操作人员造成影响，还可能对周围环境和其他设备产生干扰。

因此，选择低噪音的空气压缩机对于提供良好的工作环境非常重要。

3. 参数选择和应用在选择空气压缩机时，需要根据具体的应用需求来确定主要参数的数值范围。

以下是一些常见的应用场景和对应的参数选择建议：•低压应用：例如气动工具和喷涂设备，通常需要较低的排气压力（约为0.7-1.0 MPa）和较大的排气流量。

•中压应用：例如气动传动系统和工业生产线，通常需要中等排气压力（约为1.0-3.0 MPa）和适中的排气流量。

•高压应用：例如石油化工和航空航天领域，通常需要较高的排气压力（约为3.0-10.0 MPa）和相对较小的排气流量。

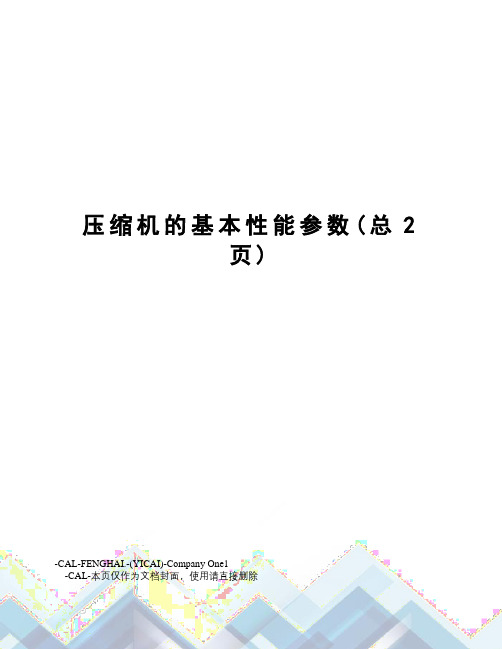

压缩机的基本性能参数(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除压缩机相关的参数计算一、实际输气量(简称输气量)在一定工况下, 单位时间内由吸气端输送到排气端的气体质量称为在该工矿下的压缩机质量输气量 ,单位为。

若按吸气状态的容积计算，则其容积输气量为，单位为。

于是二、容积效率?压缩机的容积效率是实际输气量与理论输气量之比值(4-2)它是用以衡量容积型压缩机的气缸工作容积的有效利用程度。

三、制冷量制冷压缩机是作为制冷机中一重要组成部分而与系统中其它部件，如热交换器，节流装置等配合工作而获得制冷的效果。

因此，它的工作能力有必要直观地用单位时间内所产生的冷量——制冷量来表示，单位为，它是制冷压缩机的重要性能指标之一。

(4-3)式中 -制冷剂在给定制冷工况下的单位质量制冷量，单位为;-制冷剂在给定制冷工况下的单位容积制冷量，单位为。

为了便于比较和选用，有必要根据其不用的使用条件规定统一的工况来表示压缩机的制冷量，表4-1列出了我国有关国家标准所规定的不同形式的单级小型往复式制冷压缩机的名义工况及其工作温度。

根据标准规定，吸气工质过热所吸收的热量也应包括在压缩机的制冷量内。

表4-1 小型往复式制冷压缩机的名义工况四、排热量排热量是压缩机的制冷量和部分压缩机输入功率的当量热量之和，它是通过系统中的冷凝器排出的。

这个参数对于热泵系统中的压缩机来讲是一个十分重要的性能指标;在设计制冷系统的冷凝器时也是必须知道的。

图4-1 实际制冷循环从图4-1a所示的实际制冷循环或热泵循环图可见，压缩机在一定工况下的排热量为：从图4-1b的压缩机的能量平衡关系图上不难发现上两式中-压缩机进口处的工质比焓;-压缩机出口处的工质比焓;-压缩机的输入功率;-压缩机向环境的散热量。

表2-2列举了美国制冷协会ARI520-85标准所规定的用于热泵中的压缩机的名义工况。

mvr压缩机参数
MVR压缩机的参数主要包括蒸发处理量、口径、转速、电机功率、压力与流量、
温升、材质和蒸汽压缩机型号等。

1.蒸发处理量：是蒸汽压缩机选型的重要参数，没有这个参数很难进行选
型，只能进行粗略的选型。

2.口径：可以参考出口径大小与型号的尾数数字，不同厂家虽然同为50口
径，但有一定的差别。

3.转速：即风机转速，此为相应型号下的蒸汽压缩机在每分钟内转动的圈
数，受电机转速、皮带轮大小的影响。

4.电机功率：在选型表中有不同的色块，分别代表不同的电机功率。

5.压力与流量：是重要的参数，没有这两个参数，就没法进行详细的型号选
定。

6.温升：蒸汽压缩机选型时，需要了解进口温度、出口温度，计算出升温大
概多少，超过一定的温升，罗茨式蒸汽压缩机不能使用，只能选用其他类型的蒸汽压缩机。

7.材质：也是选型标准之一，蒸汽压缩机需要特殊材质才行，材质与价格息
息相关。

8.蒸汽压缩机型号：每个厂家的风机型号是根据自己的品牌而制定的，例如
SFV50~110 1~250 8~24 15~13000等。

此外，MVR压缩机的参数还包括能效比、压缩气体出口温度、润滑油和冷却剂的类型和数量等。

具体参数的选择需要根据实际需求和工况来确定。

扎努西压缩机参数表一、基本参数1. 压缩机型号：扎努西压缩机2. 适用工况：空气压缩、气体增压等3. 额定功率：根据具体型号而定，范围从10千瓦到1000千瓦不等4. 额定压力：根据具体型号而定，范围从1兆帕到10兆帕不等5. 额定排气量：根据具体型号而定，范围从10立方米/分钟到1000立方米/分钟不等6. 驱动方式：电动、柴油、气动等7. 级数：单级或多级，根据具体型号而定二、性能参数1. 最高工作温度：根据具体型号而定，范围从80摄氏度到200摄氏度不等2. 压缩机效率：根据具体型号而定，范围从70%到90%不等3. 噪音水平：根据具体型号而定，范围从60分贝到80分贝不等4. 冷却方式：空冷或水冷，根据具体型号而定5. 运行方式：连续运行或间歇运行，根据具体型号而定6. 润滑方式：油润滑或无油润滑，根据具体型号而定7. 驱动电压：根据具体型号而定，范围从220伏特到690伏特不等三、机械参数1. 外形尺寸：根据具体型号而定，长度范围从1米到3米不等，宽度范围从0.5米到1.5米不等，高度范围从1米到2米不等2. 重量：根据具体型号而定，范围从100千克到1000千克不等3. 排气管接口规格：根据具体型号而定，范围从DN50到DN200不等4. 进气管接口规格：根据具体型号而定，范围从DN50到DN200不等5. 润滑油容量：根据具体型号而定，范围从5升到100升不等6. 油气分离器容量：根据具体型号而定，范围从10升到200升不等四、控制参数1. 控制方式：手动、自动或远程控制，根据具体型号而定2. 控制精度：根据具体型号而定，范围从±0.1兆帕到±1兆帕不等3. 控制信号：电信号、气信号或液压信号，根据具体型号而定五、安全参数1. 过载保护：根据具体型号而定，具备过载保护功能，可避免过载损坏2. 过热保护：根据具体型号而定，具备过热保护功能，可避免过热损坏3. 电气保护等级：根据具体型号而定，符合国际电气保护等级标准4. 安全阀：根据具体型号而定，配备安全阀，可在超出额定压力时自动释放压力六、维护参数1. 维护周期：根据具体型号而定，范围从500小时到5000小时不等2. 维护难度：根据具体型号而定，范围从低到高不等3. 维护成本：根据具体型号而定，范围从低到高不等总结：扎努西压缩机是一种广泛应用于空气压缩和气体增压领域的压缩机，其参数包括基本参数、性能参数、机械参数、控制参数、安全参数和维护参数。
