浅析石嘴山电网AVC系统的应用情况

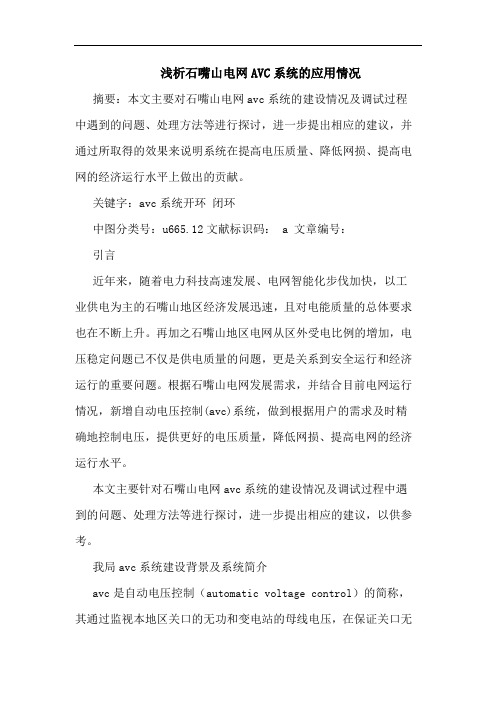

浅析石嘴山电网AVC系统的应用情况摘要：本文主要对石嘴山电网avc系统的建设情况及调试过程中遇到的问题、处理方法等进行探讨，进一步提出相应的建议，并通过所取得的效果来说明系统在提高电压质量、降低网损、提高电网的经济运行水平上做出的贡献。

关键字：avc系统开环闭环中图分类号：u665.12文献标识码： a 文章编号：引言近年来，随着电力科技高速发展、电网智能化步伐加快，以工业供电为主的石嘴山地区经济发展迅速，且对电能质量的总体要求也在不断上升。

再加之石嘴山地区电网从区外受电比例的增加，电压稳定问题已不仅是供电质量的问题，更是关系到安全运行和经济运行的重要问题。

根据石嘴山电网发展需求，并结合目前电网运行情况，新增自动电压控制(avc)系统，做到根据用户的需求及时精确地控制电压，提供更好的电压质量，降低网损、提高电网的经济运行水平。

本文主要针对石嘴山电网avc系统的建设情况及调试过程中遇到的问题、处理方法等进行探讨，进一步提出相应的建议，以供参考。

我局avc系统建设背景及系统简介avc是自动电压控制（automatic voltage control）的简称，其通过监视本地区关口的无功和变电站的母线电压，在保证关口无功和母线电压合格的条件下进行无功电压的优化计算。

通过改变电网中可控无功电源的出力、无功补偿设备的投切、变压器分接头的调整来满足安全经济运行条件，提高电压质量，降低网损。

2.1 系统建设背景石嘴山地区avc系统建设的背景总体上可以用以下几个方面概况。

第一，目前石嘴山地区对电压的控制一般是将每日分为几个典型时段，以不同的上、下限值，进行比较粗糙的人工控制。

调度运行人员在发现电压越限时，凭经验进行简单的调整，不但劳动强度大，而且不能及时发现电压越限，造成电压质量的降低。

第二，根据石嘴山地区经济发展速度及未来几年的城市规划，电力企业为了更好的助力于地区发展，超前规划、超前行动，预计将在2011年的基础上，电力企业在电力建设、售电量及优质服务各方面都要有更大的突破。

AVC系统在电力调度中的应用分析摘要：伴随着电力系统调度技术的持续发展， AVC应用系统被添加到了电力调度模式中，它可以对电网等级进行划分，包含了全网控制模式、区域控制模式和本地控制模式，在运行时，系统会自动调整运行参数，从而减少无功功率的传输损耗。

为了方便大家对该制度在电网调度中的运用，有一定的借鉴意义。

关键词：电力系统调度；自动调节；AVC应用系统引言：随着电力市场的发展，电力系统的调度技术也在不断发展，电力市场对于电力技术的需求量逐渐旺盛。

自动电压控制系统是运用了先进的计算机和通信技术，通过对电网的无功电压进行实时监控，对电网中发电机组的无功功率展开不间断的控制，从而保证电网的安全性和经济性运行。

尽管 AVC在自控过程中可以实现对电网电压的自动调整，但却因为种种原因导致了机组的无功输出不足。

以下对其具体的原因进行了分析，并给出了相应的改善措施。

一、对AVC应用装置的简要介绍AVC装置由电源、控制器、测量反馈元件和执行元件组成。

其中电源部分主要由发电机和逆变器组成，用于将远方变电站送来的电能变换为低压交流电供给无功补偿设备；控制器部分主要完成对无功功率进行计算、调整，并对执行元件进行控制等功能；测量反馈元件主要用于监测无功补偿设备运行状态，以保证装置在运行时能可靠地工作。

AVC装置主要是调节无功电压，也就是调节无功功率的大小。

AVC装置根据一定的控制策略，可以在任何时刻、任何地方按照预先设定好的规则进行投切。

这种方法可在保证电网电压质量和系统稳定性方面取得较好的效果，且在经济上是可行的。

当系统发生无功功率缺额时， AVC装置可以根据电网运行方式和控制策略，使系统在无功功率不足时降低电压水平，从而保证系统和用户端的电压不会因过电压而升高。

AVC应用装置不仅可以应用在配网系统中，也可以应用在高压用户变电站中，从而有效地提高电网系统中无功功率的利用率。

二、AVC装置常见问题和原因分析（一）AVC设置定值不符合常理AVC装置的定值设置与电压无功功率控制有关，电压无功功率控制得好，则AVC装置定值设置得小。

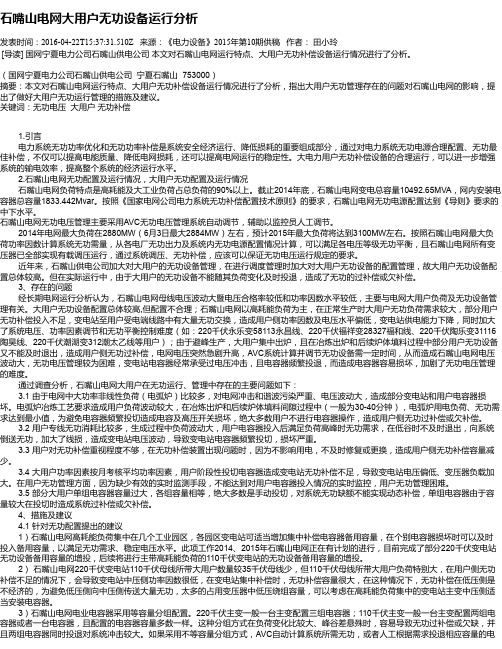

石嘴山电网大用户无功设备运行分析发表时间：2016-04-22T15:37:31.510Z 来源：《电力设备》2015年第10期供稿作者：田小玲[导读] 国网宁夏电力公司石嘴山供电公司本文对石嘴山电网运行特点、大用户无功补偿设备运行情况进行了分析。

（国网宁夏电力公司石嘴山供电公司宁夏石嘴山 753000）摘要：本文对石嘴山电网运行特点、大用户无功补偿设备运行情况进行了分析，指出大用户无功管理存在的问题对石嘴山电网的影响，提出了做好大用户无功运行管理的措施及建议。

关键词：无功电压大用户无功补偿1.引言电力系统无功功率优化和无功功率补偿是系统安全经济运行、降低损耗的重要组成部分，通过对电力系统无功电源合理配置、无功最佳补偿，不仅可以提高电能质量、降低电网损耗，还可以提高电网运行的稳定性。

大电力用户无功补偿设备的合理运行，可以进一步增强系统的输电效率，提高整个系统的经济运行水平。

2.石嘴山电网无功配置及运行情况，大用户无功配置及运行情况石嘴山电网负荷特点是高耗能及大工业负荷占总负荷的90%以上。

截止2014年底，石嘴山电网变电总容量10492.65MVA，网内安装电容器总容量1833.442Mvar。

按照《国家电网公司电力系统无功补偿配置技术原则》的要求，石嘴山电网无功电源配置达到《导则》要求的中下水平。

石嘴山电网无功电压管理主要采用AVC无功电压管理系统自动调节，辅助以监控员人工调节。

2014年电网最大负荷在2880MW（6月3日最大2884MW）左右，预计2015年最大负荷将达到3100MW左右。

按照石嘴山电网最大负荷功率因数计算系统无功需量，从各电厂无功出力及系统内无功电源配置情况计算，可以满足各电压等级无功平衡，且石嘴山电网所有变压器已全部实现有载调压运行，通过系统调压、无功补偿，应该可以保证无功电压运行规定的要求。

近年来，石嘴山供电公司加大对大用户的无功设备管理，在进行调度管理时加大对大用户无功设备的配置管理，故大用户无功设备配置总体较高。

AVC系统在电力调度监控工作中的应用探讨引言AVC系统即自动电压控制系统，该系统的引进对我国电力调度技术的发展与电网规模的扩大具有一定的促进作用。

以往的电力系统中的电力调度方式相对落后，AVC应用系统不仅可以降低传统电力调度过程中产生的电力损耗，还能有效提高电压质量，并不断增强电力系统运行的稳定性。

1 AVC系统1.1 AVC系统概述AVC（Automatic Voltage Control）系统通过调节电厂无功功率维持母线电压在给定值范围内，有助于电网稳定，提高电能质量。

操作人员可以手动选择机组加入全厂AVC联控，程序通过闭锁条件判断机组是否联控可调，AVC只对联控可调的机组进行调节。

给定电压目标值后，程序通过电压调差系数计算需要调节的无功值并将其在联控可调的机组间分配。

程序中采用优化算法为等容量分配或等功率因素分配。

1.2 AVC系统的控制流程首先是数据的采集。

然后分析数据中的母线电压，如有异常要进行相应处理；还要检查功率因数是否越限，如果有就要进行整电网的优化分析。

接着以电压和功率为前提，实现无功分层平衡、电压稳定、电容器投切合理、电网损耗最小等一系列目标，实现电压无功优化控制。

1.3 AVC系统的工作原理AVC系统的工作原理是根据从SCADA采集的数据与无功电压的状态进行分析计算，然后根据计算结果通过SCADA通道进行远程遥控，从而实现无功电压优化闭环控制。

同时，由于AVC系统是在调度中心主站EMS平台上运行道德，系统能够自动建立并验证临控点。

此外，可根据电压和管理对系统分层化区，也可依据电网结构来划分。

1.4 AVC系统主要功能一，优化全网电压。

系统可根据电压是否越限，自动分析变电站的相关电压，自动投切调节电压；二，优化无功电压。

AVC系统可通过等功率因素及无功容量比例两种无功分配策略，有效控制无功功率的流向，达到无功功率分层平衡的效果。

三，降低电网损耗。

在保证电压质量的前提下，AVC系统可通过对电压以及灵敏度进行分析自动选择设备以降低电网损耗，有效保障电网运行的经济效益。

浅谈发电厂AVC系统在网源协调中的应用摘要：“网源协调”是指发电机组与电网的协调管理，通过对发电机组、升压站等与电网密切相关的设备管理，保证发电机组和电网的安全稳定运行。

AVC通过励磁调节器（AVR）调节发电机机端电压/无功达到主站控制目标，进行实时最优闭环控制，满足全网安全电压约束条件下的优化无功潮流，从而使电网尽可能地保持在最优无功运行状态或附近，以达到提高电压合格率，降低电网能量损耗的目的。

关键词：AVC；网源协调；励磁1、引言近些年来，随着我国经济不断的发展，社会用电需求旺盛，越来越多的发电机组并入电网，以满足生产生活中的各类用电设备。

在这种条件下，电网本身对其安全无论精度和速度都难以满足电网的调节需要。

若要电网运行在安全稳定的状态，就要优化电压和无功的控制能力，以达到网源协调性、稳定性，抗扰性，也提出了更高的要求；面对这样的要求，如果仅仅依靠人工调节是无法实现的，那么，AVC系统的介入正是解决此问题的理想方式之一。

2、发电厂AVC的发展与现状AVC最早在20世纪80年代初开始用于电网，称为二次电压调节网，目标是在电网中实现无功功率及电压的区域性集中控制。

随着技术的提高，AVC控制系统也在功能上不断完善，控制层次也更加细致。

根据电网运行及控制需求一般可分为一次、二次和三次调节。

一次电压控制（基层电压控制）：机端电压或主变高压侧电压的快速无规则变化由发电机组机组励磁调节器（AVR）实现快速控制（毫秒、秒级），一次电压控制必须是自动的（类似机组一次调频）。

二次电压控制（区域电压控制）：主要面向电压质量和电压稳定性，一个区域内某个或某些枢纽母线电压的慢速变化（分钟级）对该区域具有较大影响意义的一台或多台发电机进行联合控制。

三次电压控制（全系统协调电压控制）：以全网经济运行为目标，采用最小化网损的最优潮流实现，以状态估计和无功电压优化算法为基础，给出各区域中枢节点电压的最优设定值，控制周期一般为分钟级或小时级，使区域间的电压协调控制。

A VC系统在地区电网的应用研究摘要在电力系统中，电压以及电网产生的损耗是非常重要的指标。

对于电力企业来说，不断提高电压的合格率，并且不断降低电网的损耗都是非常重要的工作。

随着地区电网的建设，为了进行无功补偿以及对电压进行调控，使用最广泛的就是变电站无功电压控制装置——VQC，虽然VQC技术已经相对成熟，而且应用普遍，但是VQC还是存在一些问题，例如面对全网范围，处理无功优化问题时效果不明显，而且需要大量的维护工作等。

随着技术的发展，目前在地区电网中，无功调度的最高阶段是——A VC。

本文对A VC系统进行了阐述，并且分析了A VC系统在地区电网中的具体应用，针对应用过程中存在的一些问题，提出了一些具体的解决方案。

关键词A VC系统；地区电网；无功优化；闭环控制前言在电力企业中，对于如何降低系统网损以及保证电压的稳定性，这两个问题都是运营人员最关心的。

近些年，人们也越来越重视无功电压控制。

目前，在我国的地区电网系统中，很多地区进行无功电压控制时，都采用分散调整，也就是利用VQC。

这种控制方式存在一些问题，不利于无功电压控制的健康发展。

在电力调度自动化系统的发展下，变电站的自动化水平越来越高，出现了A VC系统，并且逐渐成熟。

该项技术不仅提高了电网调度的自动化水平，同时也对电压质量进行了改善，电网的损耗也大大降低。

但是在应用过程中，也发现了一些问题，本文对这些问题进行研究，希望可以提供借鉴意义。

1 A VC系统控制流程下图1中是A VC系统的控制原理图。

第一步是通过调度自动化系统来采集相关数据，数据采集完成以后，分析網络拓扑，检查是否存在母线电压，同时包括省网关口功率因素是否越限。

一旦发现这些情况的出现，相应的模块就会进行处理，反之，分析全网无功优化。

基于全网角度，对电压进行无功优化控制，利用无功补偿设备，通过无功分层，对电压进行就地平衡和稳定，以求减少主变分接开关的调节次数，合理设置电容器的投切，提高电压合格率，降低输电网的损耗。

2019年11月电网调度AVC系统深化应用中的问题探讨及对策丁勇（广东电网有限责任公司江门供电局，广东江门529000）【摘要】近十多年来，电网调度AVC系统在电力系统中得到了广泛应用，对改善电力系统电压无功水平、减少调度员人工调压工作量发挥了重大作用。

目前，电网调度AVC系统在深化应用的过程中，还是存在一些急需解决的问题，本文是从实际运维的角度提出了相关问题，同时相应的给出了解决方案以及思路。

【关键词】电网调度AVC；集中监视；灵敏度；智能分析【中图分类号】TM73【文献标识码】A【文章编号】1006-4222（2019）11-0243-021AVC系统概述AVC(Automatic Voltage Control)功能是基于电力调度自动化系统实现,利用SCADA的采集数据及遥控功能,通过十七区图控制策略,将各个变电站上送的数据进行分析后生成相应的调节策略。

以此通过调节变电站主变档位或投退电容器、电抗器来调节变电站母线电压和主变无功。

AVC从整个电网的角度科学决策出最佳的无功电压调节方案,实现无功电压的安全性、经济性和电能质量等多目标协调,实现全网的分层分区协调控制,以提升电网电压品质、提高无功电压管理水平。

2电网调度中AVC系统深化应用中存在的问题随着电网调度逐年对电压合格率的考核标准越来越严,对AVC的运行质量提出了新的更高的要求,怎样通过AVC 功能对电网电压、无功实现更精准、更高效的调节和优化,成为自动化专业新的研究课题。

目前在AVC功能的运行中,主要存在以下几个问题:2.1系统缺乏对AVC功能全局运行状况的监视手段调度员及自动化运维人员在日常的工作中,由于站点多、监视手段受限,不能实时了解全局AVC系统运行的概况。

无法及时发现AVC功能运行异常的站点,也就无法及时介入、处理AVC无法调节的电压等越限的运行站点。

2.2AVC调节灵敏度参数设置不当，引起AVC调节异常电压无功灵敏度的计算公式为:ΔU/ΔQ。

电力技术应用系统在电力调度监控工作中的应用分析邓文彬（国网湖南省电力有限公司永州供电分公司，湖南自动电压控制（Automatic Voltage Control，AVC）系统是一种基于高级控制技术的电力自动化系统，具有智能化、自适应、快速响应等特点，被广泛用于电网调度和监控。

随着电力供需规模不断扩大，电网运行环境越来越复杂，要求电力系统具备更强的自动化、智能化以及可靠性。

深入探究为电力系统研究人员和从业人员提供参考和借鉴。

同时，也希望能够为自动电压控制（AVC）系统；电力调度监控；应用分析Application Analysis of AVC System in Power Dispatching and MonitoringDENG Wenbin(Yongzhou Power Supply Branch of State Grid Hunan Electric Power Co., Ltd., YongzhouAbstract: Automatic Voltage Control (AVC) system is a power automation system based on advanced control technology, which has the characteristics of intelligence, adaptive and rapid response, and is widely used in power grid dispatching and monitoring. With the continuous expansion of power supply and demand scale, the operation environment系统需要依赖各种传感器和测量设备来获取电网数据，如电压、电流、功率等。

这些设备本身的精确度有限，且容易受到环境干扰、设备老化等因素的影响，导致数据精确度难以保证，产生较大的误差。

浅析电压无功自动控制系统（AVC）实际应用及优化措施摘要：电能是一种特殊产品，它具有不可存储性、产供销同时性以及产品的社会公益性，因此，电能质量出现问题，将直接影响到人民群众的生产与正常生活。

而电压是衡量电能质量的一项重要指标，保证用户的端电压接近额定值是电力系统运行调整的基本任务之一。

关键词：电压无功控制系统；策略优化；D5000；问题导言：在变电站主要的调压手段是调节有载调压变压器分接头位置和控制无功补偿电容器。

以变电站为单位，通过调节有载调压变压器分接开关和投切并联电容器组，实现调节电压合格和无功平衡的目的。

然而无功调节和有载调压并不是相互独立的问题，它们之间存在着关联性，只有将这两种调节手段结合起来进行综合性的调节才有可能达到良好的控制效果。

1.AVC系统概述电网电压无功自动控制（AVC）系统基于智能电网技术支持系统（D5000）调度自动化平台，其主要功能是在保证电网安全稳定运行前提下，保证电压和功率因数合格，并尽可能降低系统因不必要的无功潮流引起的有功损耗。

AVC与D5000平台一体化设计，从PAS网络建模获取控制模型、从SCADA获取实时采集数据并进行在线分析和计算，对电网内各变电站的有载调压装置和无功补偿设备进行集中监视、统一管理和在线控制，实现全网无功电压优化控制闭环运行。

2.AVC系统主要功能和构成2.1 AVC系统主要功能在网络模型的基础上，根据SCADA实时遥信信息，实时动态跟踪电网运行方式的变化，正确划分供电区域，实现动态分区调压；程序既可闭环运行，也可开环运行；提供方便的图形界面，对程序的控制参数进行修改；具有良好的数据库在线管理、维护和修改功能；调节手段已用完，而电压还处于不合格状态时，将给出无法满足要求的电压点的信息；发遥控命令后，报警提示信息；具有事件记录功能，可记录所有的系统事件，调节事件和异常报警事件；统计变压器的自动调节次数，电容器的自动调节次数及调节时刻。
