arduino使用串口液晶屏

4.3寸串口液晶显示模组使用说明书M043S65-E系列版本信息时间版本号描述2011-10-19V1.00创建2011-12-05V1.01添加0x9b/0x9c指令2011-12-06V1.02添加矩阵键盘接口说明2011-12-07V1.03改进0x9b/0x9c指令目录4.3寸串口液晶显示模组 (1)使用说明书 (1)1.概述 (3)2.主要特性 (3)3.订购型号 (3)4.外形结构与实物展示 (4)5.MIS-E V1.0中显串口指令集 (5)6.接口标准 (5)6.1控制接口电气标准 (5)7.应用参考 (6)8.其他 (6)9.附录A (7)9.1MIS-E V1.0串口指令集 (7)9.2特别说明 (12)9.3矩阵键盘接口使用说明 (14)4.3寸串口液晶显示模组使用说明书1.概述4.3寸串口液晶显示模组为 中显信息科技有限公司独立研发生产的包含图片、字符叠加以及各类常用波形、曲线等绘图指令的显示解决方案。

该模块目前已量产，广泛应用在医疗、工控等行业中，尤其适合于手持、小型仪表等具有小体积、低功耗要求的设备中。

2.主要特性●颜色数:65536色，颜色格式:RGB565格式●标准串口通讯，默认波特率115200bps，向下可调，重设后掉电不丢失●自带用户FLASH存储器，最多可存任意尺寸图片374张（分辨率≤480x272）●高速显示，单片机发送指令切换一幅全屏显示图片约35ms●自带用户字库，标配12X12、16x16、24x24、32x32国标一级字库，用户可修改●带背光开关控制、24帧256Byte指令缓冲区,4x4键盘接口，8个可扩展IO口3.订购型号M043S65-E系列模组不同配置的产品订购型号如表1所示。

表1产品订购型号订购型号基本功能差异功能触摸屏亮度功耗温度湿度S43QN01-E 液晶尺寸：4.3寸分辨率：480*272控制接口：232串口/TTL串口显示色彩：65K色可配4x4矩阵键盘、蜂鸣器无3000.8w-20℃~70℃10%-90%S43QN01T-E 液晶尺寸：4.3寸分辨率：480*272控制接口：232串口/TTL串口显示色彩：65K色可配4x4矩阵键盘、蜂鸣器有2500.8w-20℃~70℃10%-90%4.外形结构与实物展示该显示模组的外形尺寸如图1所示。

徐立宁编制目录1.控制器、软件环境2.控制LED，循环结构流水灯3.控制蜂鸣器演奏乐器、继电器4.控制直流电机5.红外遥控6.设计遥控车程序7.声音测距离，体验蝙蝠的生活8.控制液晶显示器9.控制舵机10.蓝牙通信，连接手机11.备注、常见错误查询一、控制器说明、软件环境1.控制器说明：（比如D13代表数字端口，程序中编写程序时直接选择13）2.软件环境：下载地址：二、控制LED、循环结构流水灯1.控制器具体八只焊接好的贴片LED，我们可以通过程序控制它。

可以先从控制D2这只LED开始。

将2端口输出低电平，连接好控制器，然后点击上传，D2对应LED就点亮了。

如何实现D2 LED闪烁呢？我可以在控制中找到延时程序块，进行拼接。

根据以上的例子，你是否可以控制D2-D8全部的八只LED了呢？并显示流水灯的效果呢？程序块拼接的无边无际，好痛苦！其实不是这样的。

我们可以使用循环结构来分别控制LED的点亮。

LED的课程结束了，请点击软件下面的保存，选择文件夹，命名文件，供以后查询。

三、控制蜂鸣器、继电器1.蜂鸣器（D12）发声：低电平发声。

或者间隔发声：或者演奏歌曲：《两只老虎》，你也可做一架简易的电子琴。

太难听了，有待改进！！2.控制继电器（D13）继电器的开关输出有三个接口，分别是J1,J2,J3。

控制非常简单：下载程序，连接电池，你会听到继电器工作的声音，你可以通过万用表，检测J1,J2,J3三个接口的导通情况？理论上我们可以控制多只继电器的工作，通过微弱的电流控制220V的交流工作，甚至你可以控制一座小型的工厂电器的工作情况，完全在你的掌握之中，进入懒人模式。

四、控制直流电机1．控制第一组直流电机M1（由D2,D3端口控制）的开启、停止、正转、反转：准备一只直流电机，接在M1的插针上，插上电池，编写程序:正转反转停止停止2.控制第一组直流电机的转数：调节D3端口的赋值大小，可以调节转数。

2这样你就可以控制四组直流电机了。

第39卷第6期齐 齐 哈 尔 大 学 学 报（自然科学版） Vol.39,No.6 2023年11月 Journal of Qiqihar University(Natural Science Edition) Nov.,2023基于TGAM的脑电波专注力训练系统设计惠鹏飞，邹立颖，袁琪，姚昌超（齐齐哈尔大学 通信与电子工程学院，黑龙江 齐齐哈尔 161006）摘要：为满足专注力训练领域的需求，克服传统正念训练方法中存在的局限，以Arduino 为核心，以TGAM 的专注度和放松度为数据采集观测值，设计脑电波专注力训练系统。

系统分专注力训练反馈和辅助正念两种模式。

在专注力训练模式中，通过舒尔特方格游戏，LCD 实时显示专注力数值，并且达到设定的专注力值之后，LED 灯点亮。

在正念模式中，通过电脑播放正念音乐，利用Arduino 模块控制三色LED 灯的状态，不同的专注状态时LED灯显示不同的颜色。

使用VS2017开发了上位机，借助上位机完成舒尔特方格专注力训练和正念辅助音乐播放功能。

测试结果表明，该系统性能稳定，使用方便，在专注力训练领域有较好应用前景。

关键词：正念训练；Arduino；TGAM；专注力训练中图分类号：TP212 文献标志码：A 文章编号：1007-984X(2023)06-0042-05在教育和医学领域，掌握学生的专注力状态具有重要意义。

近年来，正念训练方法得到广泛的应用，这是一种将理性治疗与佛教思想相结合并有效提升和控制人们专注力的新型运动训练方法。

在传统正念方法中，通常以观察脑组织结构相应区域变化的方法来监测和检验专注力，这需要专门的仪器和专业技术人员，对于市场和大众化的应用极为不便[1-2]。

同时，不同的人进行训练会存在个体差异，并且如果是用心理测量表来进行检测，很容易产生实验者效应，进而难以将专注力的数据精准的表示出来[3]。

本文基于脑电控制技术设计脑电波专注力训练系统，利用TGAM 模块采集脑电波数据，以TGAM 的专注度和放松度为数据采集观测值，然后通过LCD 显示专注力数值，LED 呼吸灯通过不同的颜色来表示目前的状态，在上位机端实时显示脑电波分析曲线，系统可有效实现对用户专注力的训练功能。

ArduinoUno全彩呼吸灯三⾊LED灯串⼝控制⾼刷新率渐变实例20210512更新串⼝。

点灯就是单⽚机界的hello world。

说起点灯，我就会想三国⾥董卓被肚脐眼放灯芯燃烧脂肪，俗称点天灯。

正常的例⼦，这位朋友现在我们想⽤串⼝控制三⾊灯的颜⾊。

正好试下Arduino IDE 2.0 ⾃带代码补全。

如果不能⾃动补全或者出现代码提⽰，先下载好core库。

有时候需要保存下程序然后再重启下ide第⼀个问题，串⼝⼀次只能传递⼀组数据，⽽三⾊灯亮需要三⾊参数，就需要把串⼝传递的参数按rgb拆成三个。

（相当于⾃制⼀个通信协议）。

我这⾥⽤r，g，b；这样的形式传递⼀个字符串表⽰rgb值，例如：“255,255,0；” 表⽰红255绿255蓝0.太长不看直接复制粘贴代码版：//良好习惯之代码⾥不要出现让⼈⽆法理解的魔法数字int redPin = 11;int greenPin = 10;int bluePin = 9;unsigned int red = 10;unsigned int green = 10;unsigned int blue = 10;//颜⾊控制函数void color(unsigned int red,unsigned int green,unsigned int blue){analogWrite(redPin, 255- red);analogWrite(bluePin, 255- blue);analogWrite(greenPin, 255- green);}void setup() {// put your setup code here, to run once:pinMode(redPin,OUTPUT);pinMode(greenPin,OUTPUT);pinMode(bluePin,OUTPUT);pinMode(LED_BUILTIN, OUTPUT);Serial.begin(9600);}void loop() {// put your main code here, to run repeatedly:if(Serial.available()>0) {delay(50);// 延时以确保完全接受串⼝数据，可以提⾼波特率，减⼩延时时间实现更⾼速响应// Serial.println(Serial.readStringUntil(stopChar));// Serial.println(Serial.readStringUntil(stopChar));// Serial.println(Serial.readStringUntil(stopChar));//Serial.readStringUntil可以⽴刻读取缓冲区数据。

基于Arduino控制的OLED显示模块的电子实践教学研究*王红敏1，王燕1，刘军强2，宁生科1（1.西安工业大学工业中心，陕西西安710021；2.西安工业大学机电工程学院，陕西西安710021）Arduino开源平台[1]的应用为我校电子类专业创新人才的培养提供了新的方向。

其具有价格低廉、编程简单、应用方便、强扩展能力，且不需要过于深厚的理论知识作为开发基础等诸多优点，使得项目开发过程中的原型制作更加快捷简单。

因此，在实践应用中，学生可以自主挖掘日常生活或工业生产中的潜在需求，完全不会受到理论知识的限制，通过Arduino开源平台快速制作原型来进行验证，并在此基础上进行方案的持续优化。

整个实践[2]形成一个新鲜有趣的创新思维的迭代过程，从而激发学生的学习兴趣，培养创新工程实践能力。

OLED被称为有机发光显示器（Organic lighting emitting device，OLED），其具有自发光、响应时间短、低功耗、高亮度、工作温度范围宽、抗震性好以及轻薄等特点，已经在中小尺寸显示领域得到快速的发展。

并且OLED与以CRT为代表的第一代显示器和以LCD为代表的第二代显示器相比，有着明显的技术优势，已逐渐取代传统LCD显示屏在电子实践教学环节的主流地位，并广泛应用于智能家电、通信、军工、工业仪器仪表及大学生科技竞赛等领域。

针对OLED显示屏的广泛应用及适用前沿技术的发展，我校对传统电子工艺实习课程进行转型优化，对课程内容、实验设置等方面进行了调整。

2018年开始应用0.96寸OLED显示模块等实验装置，并开设出利用Arduino开源平台控制OLED显示屏的综合性、设计性实践项目[3]，为学生提供了多样性选择，提高了综合性、设计性实验内容的比例，培养了学生的自主创新能力。

一、OLED显示模块的工作原理在基于Arduino的实验教学中开发的液晶显示主要采用支持众多图形显示的OLED显示模块[4]，0.96寸OLED 是目前最常见的图形液晶显示器，该模块分辨率为128像素伊64像素，也称为12864OLED。

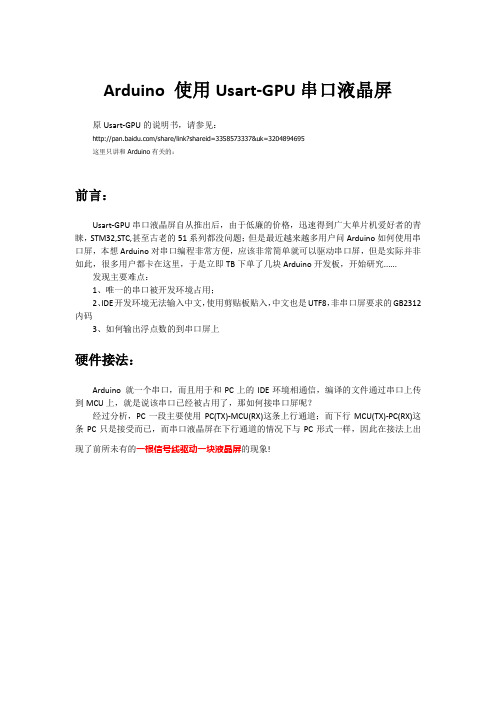

Arduino 使用Usart-GPU串口液晶屏原Usart-GPU的说明书，请参见：/share/link?shareid=3358573337&uk=3204894695这里只讲和Arduino有关的：前言：Usart-GPU串口液晶屏自从推出后，由于低廉的价格，迅速得到广大单片机爱好者的青睐，STM32,STC,甚至古老的51系列都没问题；但是最近越来越多用户问Arduino如何使用串口屏，本想Arduino对串口编程非常方便，应该非常简单就可以驱动串口屏，但是实际并非如此，很多用户都卡在这里，于是立即TB下单了几块Arduino开发板，开始研究......发现主要难点：1、唯一的串口被开发环境占用；2、IDE开发环境无法输入中文，使用剪贴板贴入，中文也是UTF8，非串口屏要求的GB2312内码3、如何输出浮点数的到串口屏上硬件接法：Arduino 就一个串口，而且用于和PC上的IDE环境相通信，编译的文件通过串口上传到MCU上，就是说该串口已经被占用了，那如何接串口屏呢？经过分析，PC一段主要使用PC(TX)-MCU(RX)这条上行通道；而下行MCU(TX)-PC(RX)这条PC只是接受而已，而串口液晶屏在下行通道的情况下与PC形式一样，因此在接法上出现了前所未有的一根信号线驱动一块液晶屏的现象!从图上可以看到，单片机板和串口屏只接了3根线，分别是+5V线，GND线，和TX线；注意：MCU(TX)-串口屏的TX还是RX需要视串口屏的型号而定，由于串口接反只是不起作用而已，因此当不起作用时尝试一下接另外一根线；制作一个电压表示例：第一步：建立一个新程序：打开Arduino的开发环境（关于板子的选择和串口的选择，略），选择：文件->新建在特定的目录建立一个存放源程序的目录，我建立的是E:\arduino 的目录，此时选择：文件->另存为：选择E:\arduino\ 并把文件名起名为udemo此步的目的是为下一步建立中文字符串文件做准备；保存之后：目录就建立好了，第二步：建立中文字符串文件使用记事本（或其他类似文本编辑器），填写如下C代码：使用记事本的“文件”->“另存为：”选择E:\arduino\udemo\ 目录，并将文件起名为hz.c,注意编码一定要选择“ANSI”，千万不要选择UTF8之类；点击保存，文件存好；备注：const char hz[][32] 实际上是声明了一个字符串数组，每个字符串不能超过32字节（GB2312编码的汉字16个),如果你要显示的汉字特别长，请修改32这个数字；此种方法实际上是将汉字全部提出到一个数组中，应用此类方式很容易实现国际版程序,即切换数组就可以实现不同语种的显示；【注意】：建立这个外挂文件的目的就是为了解决使用IDE编程环境无法编辑GB2312内码汉字的问题，请勿使用IDE编程环境打开编辑此文件，这样操作会将此文件改写为UTF8内码的文件！第三步：编辑主程序点击“上传”，则程序编译，屏上立即显示程序规定的界面：代码说明：#include"e:\arduino\Udemo\hz.c" 这句是引用中文字符串文件，如何做到相对路径这个不会，因此只好使用绝对路径了；Serial.print("DS16(20,2,'");Serial.print(hz[1]);Serial.print("',4);"); 这是输出一个DS16语句；Serial.println("PL(0,40,399,40,1);");Serial.flush();delay(200); 注意，print 和println 的差异就在于println后面会自动跟0d 0a，这和串口屏要求一致，因此最后一条语句必须是println,且需要延时让串口屏显示完成后，才能下发下面的语句；因此需要delay(200); 而：Serial.flush();其实可省；float vol=sensorValue*2.5/1024; 这里做了一个非常简单的AD值到电压值的转换，纯属演示；Serial.print("DS24(30,100,'");Serial.print(hz[0]);Serial.print(vol,2); Serial.println("V',1);");输出电压值，其中：Serial.print(vol,2); 表示使用小数点后2位输出vol这个浮点数，详细参见arduino的开发文档；配合串口屏的批页面以及图形，相信大家可以做出非常优秀的产品，请大家按本文档一试；附：Usart-GPU固件升级网址：/gpu.html。

arduino 连接显示屏方法详解
Arduino 是一款便捷灵活、方便上手的开源电子原型平台。

包含硬件（各
种型号的Arduino 板）和软件（Arduino IDE）。

由一个欧洲开发团队于2005 年冬季开发。

其成员包括Massimo Banzi、David Cuartielles、Tom Igoe、Gianluca Martino、David Mellis 和Nicholas Zambetti 等。

它构建于开放原始码simple I/O 介面版，并且具有使用类似Java、C 语言的Processing/Wiring 开发环境。

主要包含两个主要的部分：硬件部分是可以
用来做电路连接的Arduino 电路板；另外一个则是Arduino IDE，你的计算机中的程序开发环境。

你只要在IDE 中编写程序代码，将程序上传到Arduino
电路板后，程序便会告诉Arduino 电路板要做些什幺了。

Arduino 能通过各种各样的传感器来感知环境，通过控制灯光、马达和其
他的装置来反馈、影响环境。

板子上的微控制器可以通过Arduino 的编程语
言来编写程序，编译成二进制文件，烧录进微控制器。

对Arduino 的编程是
通过Arduino 编程语言（基于Wiring）和Arduino 开发环境（基于Processing）来实现的。

基于Arduino 的项目，可以只包含Arduino，也可以
包含Arduino 和其他一些在PC 上运行的软件，他们之间进行通信（比如Flash，Processing，MaxMSP）来实现。

1、CDIO设计目的◆通过虚拟串口实现下位机与上位机之间的相互通信。

◆通过设计将串口通信的各种方式进行进一步的了解。

◆将接收的数字与发送的数字在LCD上进行显示，从而熟悉液晶显示屏LCD1602的具体操作。

◆熟练掌握C语言在单片机上的编程应用。

◆将各学科之间的的知识进行综合运用，并能够实现所需的功能设计。

2、CDIO设计正文2.1串口通信原理串行通信是CPU与外界交换信息的一种基本通信方式。

通信时仅需一到两根传输线，且每次只能传送一位，适用于长距离传输，但速度较慢。

MCS—51串行口是一个可编程的全双工串行通信接口，其对应的引脚为P3.0（10脚）和P3.1（11脚），分别为RXD和TXD，通过软件编程它可以作通用异步收发器用，也可以做同步移位寄存器使用，其帧格式有8位、10位和11位3种，并能设置各种波特率。

MCS—51串行口有两个独立的缓冲器，即发送缓冲器和接收缓冲器，且共用一个地址99H（SBUF）。

同时，MSC—51串行口可以用软件设置成4种不同的工作方式。

2.1.1串行口的工作原理通过对特殊功能寄存器—串行口控制寄存器中SM0、SM1两位的操作，MCS—51单片机串口通信工作方式有4种，与串行口有关的特殊功能寄存器有串行口控制寄存器SCON、电源控制寄存器PCON和定时器T1，主要确定了串口通信的工作方式和波特率的计算方法。

（1）串行口数据缓冲器SBUFSBUF是两个在物理上相互独立的接收，发送缓冲器，可同时发送，接收数据，两个缓冲器共用一个字节地址，为99H，可字节寻址，不可位寻址，复位值为00H。

可通过编程对SBUF的读写来区别是对接收缓冲器的操作还是对发送缓冲器的操作。

CPU写SBUF，就是修改发送缓冲器；CPU 读SBUF，就是读接收缓冲器，在硬件结构上，串行口对外有两条独立的收发信号线RXD和TXD，因此可以同时发送，接收数据，实现全双工传送。

（2）串行口控制寄存器SCONSCON寄存器用于确定串行通信的工作方式、接收和发送控制、串行口的中断状态标志，它既可以是字节寻址，也可以是位寻址，字地址为98H，其复位值为00H。

液晶显示屏1602使用液晶显示屏1602是一种常用的显示器件，可以在各种设备和项目中使用。

它具有16列2行的显示范围，可以显示各种字母、数字、符号和图案。

液晶显示屏的工作原理是根据电场的变化来控制液晶分子的取向，从而改变光的透过程度，实现图像的显示。

下面将介绍使用液晶显示屏1602的一般步骤和相关注意事项。

1.材料准备使用液晶显示屏1602，您需要准备以下材料：- Arduino开发板-液晶显示屏1602-适配器或电池供电-连接线-电位器（用于调节对比度）2.连接电路将液晶显示屏1602与Arduino开发板进行连接。

连接线的具体接法可以参考液晶显示屏1602的引脚说明。

一般来说，液晶显示屏1602有16个引脚，其中8个用于控制数据传输，3个用于控制命令传输，还有一个用于控制背光。

务必确保正确地连接了每一个引脚。

在代码中，您可以指定需要显示的内容，例如文字或图案。

通过调用液晶显示屏的相关函数，您可以控制每一个像素的亮度和位置。

示例代码中的一些常用函数：- lcd.begin(cols, rows): 初始化液晶显示屏的列数和行数。

- lcd.print(content): 在当前光标位置处打印内容。

- lcd.setCursor(col, row): 设置光标的位置。

- lcd.clear(: 清空液晶显示屏上的内容。

4.调节背光和对比度5.执行输出和交互操作在编程时，您可以使用Arduino的编程语言，结合液晶显示屏的函数来实现各种操作。

具体的编程方法和语法可以参考Arduino官方文档和液晶显示屏相关的资料。

总结：。
