串口通信简介(总结)

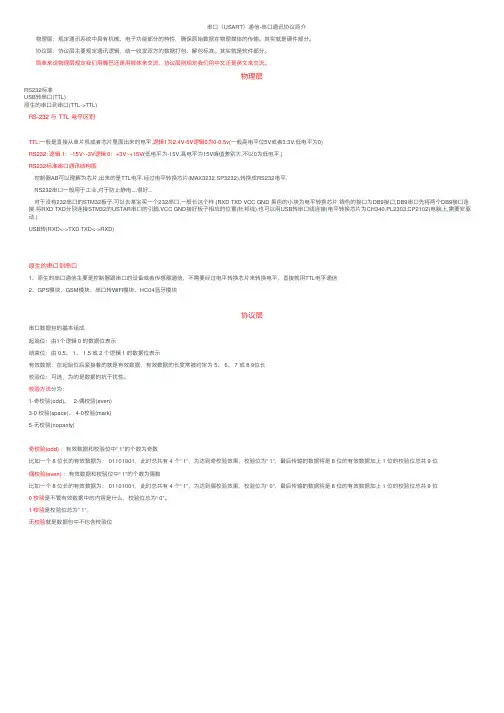

串⼝（USART）通信-串⼝通讯协议简介物理层：规定通讯系统中具有机械、电⼦功能部分的特性，确保原始数据在物理媒体的传输。

其实就是硬件部分。

协议层：协议层主要规定通讯逻辑，统⼀收发双⽅的数据打包、解包标准。

其实就是软件部分。

简单来说物理层规定我们⽤嘴巴还是⽤肢体来交流，协议层则规定我们⽤中⽂还是英⽂来交流。

物理层RS232标准USB转串⼝(TTL)原⽣的串⼝到串⼝(TTL->TTL)RS-232 与 TTL 电平区别TTL:⼀般是直接从单⽚机或者芯⽚⾥⾯出来的电平,逻辑1为2.4V-5V逻辑0为0-0.5v(⼀般⾼电平位5V或者3.3V,低电平为0)RS232:逻辑 1：-15V~-3V逻辑 0：+3V~+15V(低电平为-15V,⾼电平为15V峰值差别⼤,不以0为低电平,)RS232标准串⼝通讯结构图控制器AB可以理解为芯⽚,出来的是TTL电平,经过电平转换芯⽚(MAX3232,SP3232),转换成RS232电平.RS232串⼝⼀般⽤于⼯业,对于防⽌静电....很好...对于没有232串⼝的STM32板⼦,可以去某宝买⼀个232串⼝,⼀般长这个样.(RXD TXD VCC GND ⿊⾊的⼩块为电平转换芯⽚银⾊的接⼝为DB9接⼝,DB9串⼝先将两个DB9接⼝连接,将RXD TXD分别连接STM32的USTAR串⼝的引脚,VCC GND接好板⼦相应的位置(杜邦线),也可以⽤USB转串⼝线连接(电平转换芯⽚为CH340,PL2303,CP2102)电脑上,需要安驱动.)USB转(RXD<->TXD TXD<->RXD)原⽣的串⼝到串⼝1、原⽣的串⼝通信主要是控制器跟串⼝的设备或者传感器通信，不需要经过电平转换芯⽚来转换电平，直接就⽤TTL电平通信2、GPS模块、GSM模块、串⼝转WIFI模块、HC04蓝⽛模块协议层串⼝数据包的基本组成起始位：由1个逻辑 0 的数据位表⽰结束位：由 0.5、 1、 1.5 或 2 个逻辑 1 的数据位表⽰有效数据：在起始位后紧接着的就是有效数据，有效数据的长度常被约定为 5、 6、 7 或 8 9位长校验位：可选，为的是数据的抗⼲扰性。

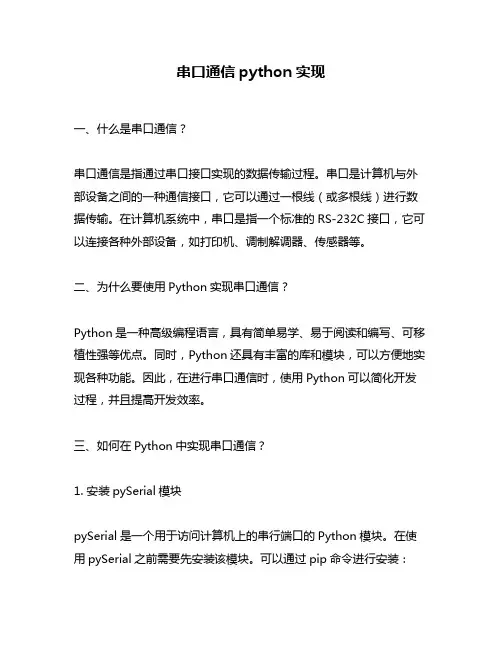

串口通信python实现一、什么是串口通信？串口通信是指通过串口接口实现的数据传输过程。

串口是计算机与外部设备之间的一种通信接口，它可以通过一根线（或多根线）进行数据传输。

在计算机系统中，串口是指一个标准的RS-232C接口，它可以连接各种外部设备，如打印机、调制解调器、传感器等。

二、为什么要使用Python实现串口通信？Python是一种高级编程语言，具有简单易学、易于阅读和编写、可移植性强等优点。

同时，Python还具有丰富的库和模块，可以方便地实现各种功能。

因此，在进行串口通信时，使用Python可以简化开发过程，并且提高开发效率。

三、如何在Python中实现串口通信？1. 安装pySerial模块pySerial是一个用于访问计算机上的串行端口的Python模块。

在使用pySerial之前需要先安装该模块。

可以通过pip命令进行安装：```pip install pyserial```2. 打开串口打开一个可用的串行端口需要指定端口号和波特率等参数。

例如：```pythonimport serialser = serial.Serial('COM1', 9600, timeout=0.5)```其中，'COM1'是串口号，9600是波特率，timeout是读取数据的超时时间。

3. 发送数据发送数据可以使用serial模块的write方法。

例如：```pythonser.write(b'Hello, world!')```其中，b'Hello, world!'是要发送的数据。

4. 接收数据接收数据可以使用serial模块的read方法。

例如：```pythondata = ser.read(10)```其中，10表示要读取的字节数。

5. 关闭串口使用完串口后需要关闭它，以释放资源。

可以使用serial模块的close 方法。

例如：```pythonser.close()```四、Python实现串口通信的示例代码下面是一个简单的Python示例代码，用于向串口发送数据，并从串口接收数据：```pythonimport serialser = serial.Serial('COM1', 9600, timeout=0.5)ser.write(b'Hello, world!')data = ser.read(10)print(data)ser.close()```在该示例代码中，首先打开了一个名为COM1的串口，并设置波特率为9600和读取超时时间为0.5秒。

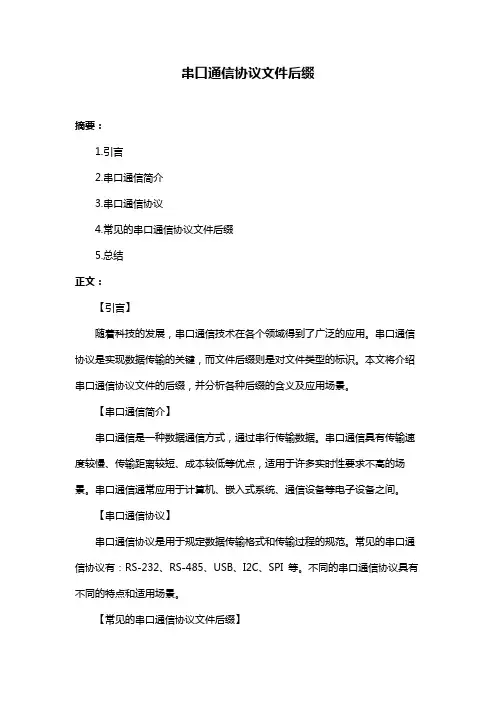

串口通信协议文件后缀摘要：1.引言2.串口通信简介3.串口通信协议4.常见的串口通信协议文件后缀5.总结正文：【引言】随着科技的发展，串口通信技术在各个领域得到了广泛的应用。

串口通信协议是实现数据传输的关键，而文件后缀则是对文件类型的标识。

本文将介绍串口通信协议文件的后缀，并分析各种后缀的含义及应用场景。

【串口通信简介】串口通信是一种数据通信方式，通过串行传输数据。

串口通信具有传输速度较慢、传输距离较短、成本较低等优点，适用于许多实时性要求不高的场景。

串口通信通常应用于计算机、嵌入式系统、通信设备等电子设备之间。

【串口通信协议】串口通信协议是用于规定数据传输格式和传输过程的规范。

常见的串口通信协议有：RS-232、RS-485、USB、I2C、SPI 等。

不同的串口通信协议具有不同的特点和适用场景。

【常见的串口通信协议文件后缀】1.RS-232:.txt,.csvRS-232 是一种串行通信接口标准，通常用于计算机与外部设备之间的通信。

RS-232 文件后缀通常为.txt 和.csv，分别表示文本文件和逗号分隔值文件。

这些文件通常用于存储通信数据，以便进行数据分析和管理。

2.RS-485:.modbus,.dxfRS-485 是一种串行通信接口标准，适用于远距离、多设备通信。

RS-485 文件后缀通常为.modbus 和.dxf，分别表示Modbus 协议文件和DXF 文件。

这些文件通常用于存储通信数据和设备参数，以便进行数据交换和设备配置。

B:.hid,.cdcUSB 是一种通用、高速的串行通信接口，适用于计算机与外部设备之间的通信。

USB 文件后缀通常为.hid 和.cdc，分别表示HID 设备文件和CDC 设备文件。

这些文件通常用于存储设备驱动程序和通信参数，以便实现设备与计算机之间的数据交互。

4.I2C:.i2c,.smbI2C 是一种串行通信总线，适用于低速、短距离的通信。

I2C 文件后缀通常为.i2c 和.smb，分别表示I2C 协议文件和SMBus 协议文件。

串口通信RS232和RS485简介PLC与控制设备之间的通信基本上都是基于串行通信接口，采用其对应的通信协议进行控制的，而对于串行通信接口，常用的包括RS232、RS422、RS485。

一、RS232串行通信接口RS-232接口符合美国电子工业联盟(EIA)制定的串行数据通信的接口标准，被广泛用于计算机串行接口外设连接，有些老式PC机上就配置有RS232接口。

RS232的工作方式是单端工作方式，这是一种不平衡的传输方式，收发端信号的逻辑电平都是相对于信号地而言的，RS232最初是DET(数字终端设备)和DCE(数据通信设备)一对一通信，也就是点对点，一般是用于全双工传送，当然也可以用于半双工传送。

此外，RS232是负逻辑，逻辑电平是±5~±15V，传输距离短，只有15米，实际应用可以达到50米，但是再长的距离就须加调制了。

最初RS232标准物理接口是25个引脚的，因为常用的是9个引脚，后来就基本采用DB9连接器了，RS232的DB9连接器的引脚定义见下图：在DB9的9个引脚中，并不是所有的信号端都使用的，比如说RTS/CTS只有在半双工方式中作发送和接收时的切换用，而在全双工方式中，因配置双向通道所以不需要。

一般来说，在全双工方式中RS232标准接线只要三条线就足够了，两根数据信号线TXD/RXD，一根信号地线GND。

双方连接的方式是将TXD和RXD交叉连接，信号地直接相接，然后将各自的RTS/CTS，DSR/DTR短接，将DCD和RI悬空就可以。

二、RS485串行通信接口1、概况为改进RS232通信距离短、速率低的缺点，1983年，RS-485通讯接口被电子工业协会(Electronics Industries Association EIA)批准为一种通讯接口标准。

使用RS-485作为物理层的常用标准协议主要有工业HART总线、modbus协议、Profibus DP等等。

串口通信的基本知识本文介绍了串口通讯的基本概念、数据格式、通讯方式、典型的串口通讯标准等内容。

串口通讯，RS232,RS485，停止位，奇校验，偶校验1 串口通讯串口通讯(Serial Communication)，是指外设和计算机间，通过数据信号线、地线等，按位进行传输数据的一种通讯方式。

串口是一种接口标准，它规定了接口的电气标准，没有规定接口插件电缆以及使用的协议。

2 串口通讯的数据格式一个字符一个字符地传输，每个字符一位一位地传输，并且传输一个字符时，总是以“起始位”开始，以“停止位”结束，字符之间没有固定的时间间隔要求。

每一个字符的前面都有一位起始位(低电平)，字符本身由7位数据位组成，接着字符后面是一位校验位(检验位可以是奇校验、偶校验或无校验位)，最后是一位或一位半或二位停止位，停止位后面是不定长的空闲位，停止位和空闲位都规定为高电平。

实际传输时每一位的信号宽度与波特率有关，波特率越高，宽度越小，在进行传输之前，双方一定要使用同一个波特率设置。

3 通讯方式单工模式（Simplex Communication）的数据传输是单向的。

通信双方中，一方固定为发送端，一方则固定为接收端。

信息只能沿一个方向传输，使用一根传输线。

半双工模式（Half Duplex）通信使用同一根传输线，既可以发送数据又可以接收数据，但不能同时进行发送和接收。

数据传输允许数据在两个方向上传输，但是，在任何时刻只能由其中的一方发送数据，另一方接收数据。

因此半双工模式既可以使用一条数据线，也可以使用两条数据线。

半双工通信中每端需有一个收发切换电子开关，通过切换来决定数据向哪个方向传输。

因为有切换，所以会产生时间延迟，信息传输效率低些。

全双工模式（Full Duplex）通信允许数据同时在两个方向上传输。

因此，全双工通信是两个单工通信方式的结合，它要求发送设备和接收设备都有独立的接收和发送能力。

在全双工模式中，每一端都有发送器和接收器，有两条传输线，信息传输效率高。

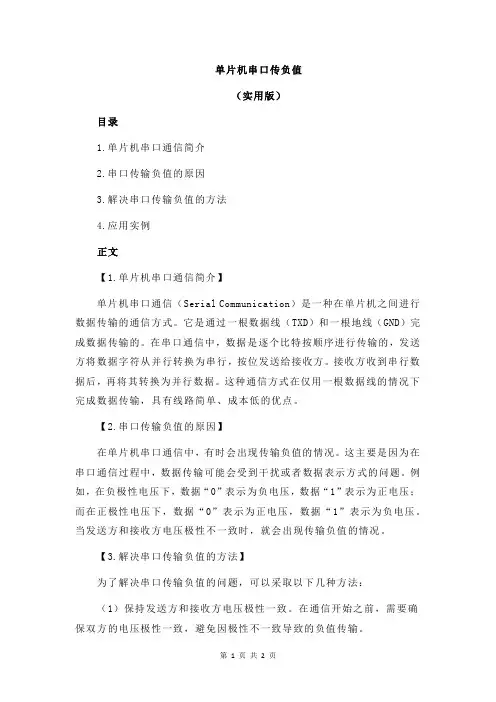

单片机串口传负值（实用版）目录1.单片机串口通信简介2.串口传输负值的原因3.解决串口传输负值的方法4.应用实例正文【1.单片机串口通信简介】单片机串口通信（Serial Communication）是一种在单片机之间进行数据传输的通信方式。

它是通过一根数据线（TXD）和一根地线（GND）完成数据传输的。

在串口通信中，数据是逐个比特按顺序进行传输的，发送方将数据字符从并行转换为串行，按位发送给接收方。

接收方收到串行数据后，再将其转换为并行数据。

这种通信方式在仅用一根数据线的情况下完成数据传输，具有线路简单、成本低的优点。

【2.串口传输负值的原因】在单片机串口通信中，有时会出现传输负值的情况。

这主要是因为在串口通信过程中，数据传输可能会受到干扰或者数据表示方式的问题。

例如，在负极性电压下，数据“0”表示为负电压，数据“1”表示为正电压；而在正极性电压下，数据“0”表示为正电压，数据“1”表示为负电压。

当发送方和接收方电压极性不一致时，就会出现传输负值的情况。

【3.解决串口传输负值的方法】为了解决串口传输负值的问题，可以采取以下几种方法：（1）保持发送方和接收方电压极性一致。

在通信开始之前，需要确保双方的电压极性一致，避免因极性不一致导致的负值传输。

（2）采用差分传输。

差分传输是一种抗干扰能力较强的传输方式，它通过两条数据线（TXD 和 RXD）同时传输数据，并利用接收方将两条数据线之间的差值作为接收信号。

这样，即使在受到干扰的情况下，也能保证接收方正确接收数据。

（3）对数据进行编码处理。

在发送数据之前，可以对数据进行编码处理，如采用曼彻斯特编码（Manchester Encoding）或者其他编码方式。

这样可以有效避免因电压极性不一致导致的负值传输。

【4.应用实例】在实际应用中，例如通过单片机控制机器人的运动，需要对机器人的运动速度和方向进行控制。

这时候，可以通过串口通信传输数据，对机器人的电机进行精确控制。

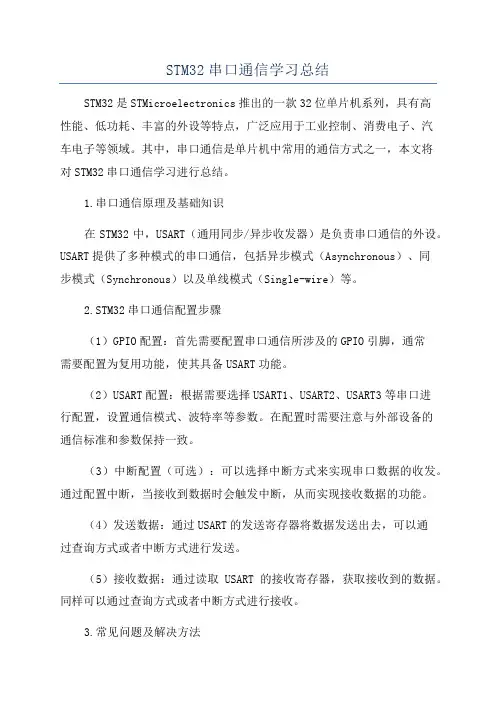

STM32串口通信学习总结STM32是STMicroelectronics推出的一款32位单片机系列，具有高性能、低功耗、丰富的外设等特点，广泛应用于工业控制、消费电子、汽车电子等领域。

其中，串口通信是单片机中常用的通信方式之一，本文将对STM32串口通信学习进行总结。

1.串口通信原理及基础知识在STM32中，USART（通用同步/异步收发器）是负责串口通信的外设。

USART提供了多种模式的串口通信，包括异步模式（Asynchronous）、同步模式（Synchronous）以及单线模式（Single-wire）等。

2.STM32串口通信配置步骤（1）GPIO配置：首先需要配置串口通信所涉及的GPIO引脚，通常需要配置为复用功能，使其具备USART功能。

（2）USART配置：根据需要选择USART1、USART2、USART3等串口进行配置，设置通信模式、波特率等参数。

在配置时需要注意与外部设备的通信标准和参数保持一致。

（3）中断配置（可选）：可以选择中断方式来实现串口数据的收发。

通过配置中断，当接收到数据时会触发中断，从而实现接收数据的功能。

（4）发送数据：通过USART的发送寄存器将数据发送出去，可以通过查询方式或者中断方式进行发送。

（5）接收数据：通过读取USART的接收寄存器，获取接收到的数据。

同样可以通过查询方式或者中断方式进行接收。

3.常见问题及解决方法（1）波特率设置错误：在进行串口通信时，波特率设置错误可能会导致通信失败。

需要根据外设的要求，选择适当的波特率设置，并在STM32中进行配置。

（2）数据丢失：在高速通信或大量数据传输时，由于接收速度跟不上发送速度，可能会导致数据丢失。

可以通过增加接收缓冲区大小、优化接收中断处理等方式来解决该问题。

（3）数据帧错误：在数据传输过程中，可能发生数据位错误、校验错误等问题。

可以通过对USART的配置进行检查，包括校验位、停止位、数据位等的设置是否正确。

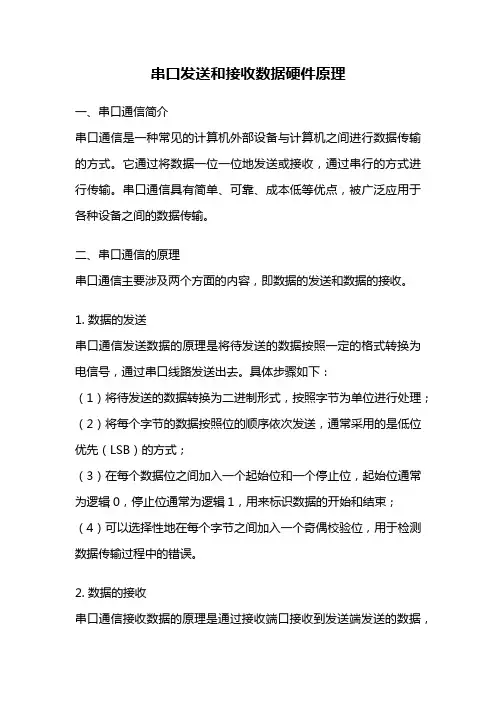

串口发送和接收数据硬件原理一、串口通信简介串口通信是一种常见的计算机外部设备与计算机之间进行数据传输的方式。

它通过将数据一位一位地发送或接收，通过串行的方式进行传输。

串口通信具有简单、可靠、成本低等优点，被广泛应用于各种设备之间的数据传输。

二、串口通信的原理串口通信主要涉及两个方面的内容，即数据的发送和数据的接收。

1. 数据的发送串口通信发送数据的原理是将待发送的数据按照一定的格式转换为电信号，通过串口线路发送出去。

具体步骤如下：（1）将待发送的数据转换为二进制形式，按照字节为单位进行处理；（2）将每个字节的数据按照位的顺序依次发送，通常采用的是低位优先（LSB）的方式；（3）在每个数据位之间加入一个起始位和一个停止位，起始位通常为逻辑0，停止位通常为逻辑1，用来标识数据的开始和结束；（4）可以选择性地在每个字节之间加入一个奇偶校验位，用于检测数据传输过程中的错误。

2. 数据的接收串口通信接收数据的原理是通过接收端口接收到发送端发送的数据，并将其转换为计算机可以识别的形式。

具体步骤如下：（1）接收端口接收到发送端发送的数据，包括起始位、数据位、停止位和奇偶校验位；（2）接收端口根据起始位和停止位之间的数据位，将其转换为二进制形式；（3）对于带有奇偶校验位的数据，接收端口会进行校验，以检测数据传输过程中是否存在错误；（4）将接收到的数据转换为计算机可以识别的形式，供后续的处理和应用。

三、串口通信的实现方式串口通信的实现方式有多种，常见的有RS-232、RS-485和USB 串口等。

1. RS-232RS-232是一种常见的串口通信标准，通常用于计算机与外部设备之间的数据传输。

RS-232串口通信使用DB9或DB25接口，通过发送端口和接收端口来实现数据的发送和接收。

2. RS-485RS-485是一种多点通信的串行通信协议，适用于多个设备之间的数据传输。

RS-485串口通信使用两根信号线进行数据传输，其中一根用于发送数据，另一根用于接收数据。

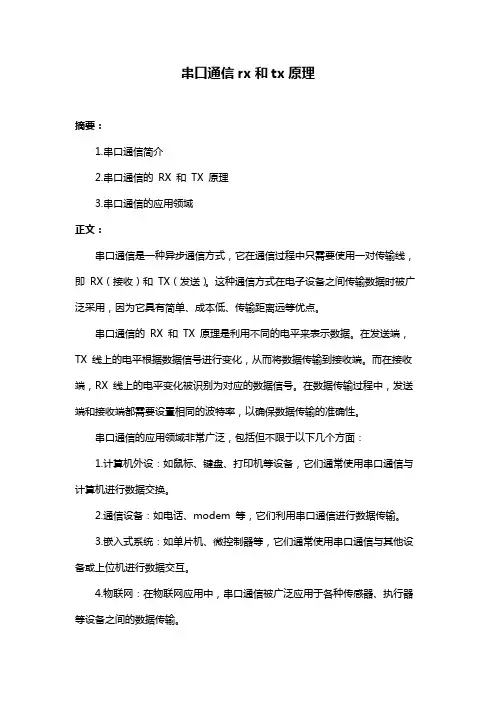

串口通信rx和tx原理
摘要：
1.串口通信简介
2.串口通信的RX 和TX 原理
3.串口通信的应用领域
正文：
串口通信是一种异步通信方式，它在通信过程中只需要使用一对传输线，即RX（接收）和TX（发送）。

这种通信方式在电子设备之间传输数据时被广泛采用，因为它具有简单、成本低、传输距离远等优点。

串口通信的RX 和TX 原理是利用不同的电平来表示数据。

在发送端，TX 线上的电平根据数据信号进行变化，从而将数据传输到接收端。

而在接收端，RX 线上的电平变化被识别为对应的数据信号。

在数据传输过程中，发送端和接收端都需要设置相同的波特率，以确保数据传输的准确性。

串口通信的应用领域非常广泛，包括但不限于以下几个方面：
1.计算机外设：如鼠标、键盘、打印机等设备，它们通常使用串口通信与计算机进行数据交换。

2.通信设备：如电话、modem 等，它们利用串口通信进行数据传输。

3.嵌入式系统：如单片机、微控制器等，它们通常使用串口通信与其他设备或上位机进行数据交互。

4.物联网：在物联网应用中，串口通信被广泛应用于各种传感器、执行器等设备之间的数据传输。

总之，串口通信作为一种基本的通信方式，在电子设备之间传输数据时发挥着重要作用。

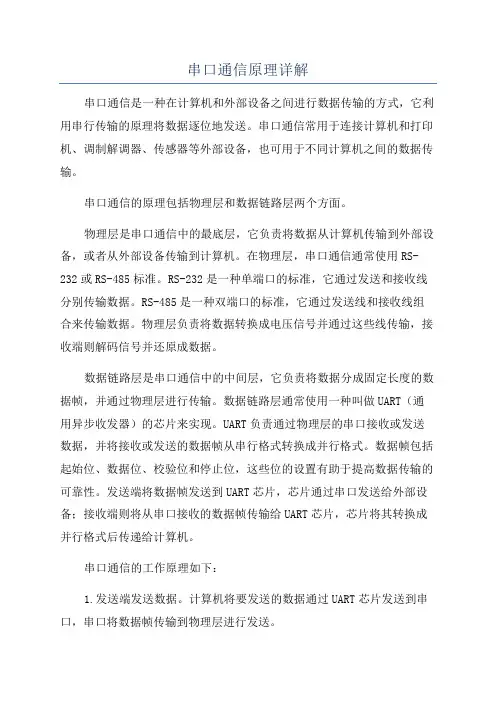

串口通信原理详解串口通信是一种在计算机和外部设备之间进行数据传输的方式，它利用串行传输的原理将数据逐位地发送。

串口通信常用于连接计算机和打印机、调制解调器、传感器等外部设备，也可用于不同计算机之间的数据传输。

串口通信的原理包括物理层和数据链路层两个方面。

物理层是串口通信中的最底层，它负责将数据从计算机传输到外部设备，或者从外部设备传输到计算机。

在物理层，串口通信通常使用RS-232或RS-485标准。

RS-232是一种单端口的标准，它通过发送和接收线分别传输数据。

RS-485是一种双端口的标准，它通过发送线和接收线组合来传输数据。

物理层负责将数据转换成电压信号并通过这些线传输，接收端则解码信号并还原成数据。

数据链路层是串口通信中的中间层，它负责将数据分成固定长度的数据帧，并通过物理层进行传输。

数据链路层通常使用一种叫做UART（通用异步收发器）的芯片来实现。

UART负责通过物理层的串口接收或发送数据，并将接收或发送的数据帧从串行格式转换成并行格式。

数据帧包括起始位、数据位、校验位和停止位，这些位的设置有助于提高数据传输的可靠性。

发送端将数据帧发送到UART芯片，芯片通过串口发送给外部设备；接收端则将从串口接收的数据帧传输给UART芯片，芯片将其转换成并行格式后传递给计算机。

串口通信的工作原理如下：1.发送端发送数据。

计算机将要发送的数据通过UART芯片发送到串口，串口将数据帧传输到物理层进行发送。

2.接收端接收数据。

外部设备将要发送的数据通过物理层的串口传输到UART芯片，芯片将数据帧转换成并行格式后传递给计算机。

3.数据校验。

在数据链路层，串口通信常使用奇偶校验或循环冗余校验（CRC）来确保数据的完整性。

接收端在接收数据后会检查校验位，如果校验错误会丢弃该数据。

4.流控制。

串口通信中还可使用硬件流控制和软件流控制两种方法来控制数据的传输速度。

硬件流控制利用CTS（引脚状态确认）和RTS（请求发送）信号进行控制；软件流控制通过发送特定字符来控制数据的传输速度。

串口传输实验总结引言串口通信是一种常见的数据传输方式，特别适用于嵌入式系统和电子设备之间的通信。

在本次实验中，我们通过使用串口通信来实现数据的传输和接收。

本文档将总结我们在这个实验中的经验和教训，并提供一些关于串口传输的相关知识。

实验背景串口，也被称为通用异步收发传输器（UART），是一种用于在电子设备之间传输数据的常见接口。

串口通信使用两根线来传输数据，一根用于发送数据（Tx）而另一根用于接收数据（Rx）。

串口通信的一个重要特点是它是异步的，即发送端和接收端可以根据各自的节奏进行数据传输。

实验过程我们在本次实验中使用了一块嵌入式开发板和计算机之间的串口通信来实现数据传输。

以下是我们完成实验的步骤：1.配置串口通信参数：我们首先需要确定串口通信的参数，例如波特率、数据位、停止位和校验位等。

这些参数需要在发送端和接收端进行一致配置，以确保正常的数据传输。

2.编写发送端代码：我们使用编程语言编写了一个简单的程序，通过串口发送数据给接收端。

在这个程序中，我们首先初始化串口，然后将要发送的数据写入串口缓冲区，最后启动数据传输。

3.编写接收端代码：我们同样使用编程语言编写了一个程序，用于接收来自发送端的数据。

在这个程序中，我们首先初始化串口，然后开启中断监听串口接收事件，当接收到数据时，触发相应的中断处理函数来处理接收到的数据。

4.运行程序并进行测试：我们将发送端和接收端的代码分别烧录到嵌入式开发板和计算机上，并运行程序进行测试。

我们发送了不同类型的数据，例如字节、字符串和数字等，并检查接收端是否成功接收到并正确处理这些数据。

实验结果在我们的实验中，我们成功地实现了串口数据的传输和接收。

我们发送的各种类型的数据都能够被接收端正确地接收到并进行处理。

通过对输出结果的检查，我们确认了数据的准确性和完整性。

实验总结通过这个实验，我们深入了解了串口通信的原理和应用。

以下是我们在实验中的一些总结和教训：1.注意配置参数的一致性：在串口通信中，发送端和接收端的串口配置参数必须一致，包括波特率、数据位、停止位和校验位。

串口通信实验报告摘要本实验旨在通过串口通信实现两个设备之间的数据传输。

通过使用串口通信协议，我们能够在不同设备之间进行双向数据传输，实现设备之间的数据交互。

本文将介绍串口通信的基本原理、实验设备和步骤、实验结果以及讨论与总结。

一、引言串口通信是一种常用的通信方式，它被广泛应用于计算机、嵌入式系统、智能设备等领域。

串口通信通过连接计算机或其他设备的串口接口，实现设备之间的数据交换。

串口通信具有传输速度快、稳定可靠、易于实现等优点，因此在实际应用中得到了广泛的应用。

二、实验设备和步骤1. 实验设备本实验使用以下设备进行串口通信实验：- 一台计算机- 一块开发板或者单片机- 两根串口线- 软件串口调试助手2. 实验步骤（1）连接串口线首先，将一根串口线的一个端口连接到计算机的串口接口，另一个端口连接到开发板或者单片机的串口接口。

然后，将另一根串口线的一个端口连接到计算机的另一个串口接口，另一个端口连接到开发板或者单片机的另一个串口接口。

（2）设置串口参数打开软件串口调试助手，在设置界面中选择正确的串口号和波特率，并设置其他参数，如数据位、停止位、奇偶校验等。

（3）发送和接收数据在软件串口调试助手的发送界面中输入要发送的数据，并点击发送按钮。

然后，在接收界面中即可看到接收到的数据。

三、实验结果本实验通过串口通信成功地实现了数据的发送和接收。

在软件串口调试助手的发送界面中，我们输入了一段文本，并成功发送到开发板或者单片机。

在接收界面中，我们成功接收到了从开发板或者单片机发送过来的数据，并正确显示在接收界面上。

四、讨论与总结通过本次实验，我们深入了解了串口通信的基本原理和实验步骤。

串口通信具有不同的参数设置，需要根据实际情况进行调整。

同时，在实际应用中，应注意串口接口的连接问题，确保连接正确、稳定。

另外，在数据传输过程中，也需要注意数据的格式和校验问题，以保证数据的准确性。

在今后的学习和实践中，我们可以进一步探索串口通信的应用领域。

串口通信原理和pwm占空比原理实验总结一、实验目的本实验旨在深入理解串口通信的基本原理以及PWM（脉冲宽度调制）占空比的形成原理，通过实际操作和数据分析，提高对相关技术的掌握程度。

二、实验原理1.串口通信原理：串口通信是一种常见的数据传输方式，它通过一根线缆依次传输数据，每个数据包包含起始位、数据位、校验位和终止位。

在计算机中，常用的串口包括RS-232、USB等。

通过串口通信，设备之间可以进行数据交换，从而实现控制、监测等功能。

2.PWM占空比原理：PWM是一种对模拟信号进行数字编码的方法，通过改变脉冲的宽度可以实现对输出信号电压大小的调节。

在PWM控制中，占空比是指高电平时间在整个周期中的比例。

如果占空比为50%，则输出电压为平均直流电压的一半。

通过调整PWM的频率和占空比，可以实现输出电压的连续调节。

三、实验操作过程1.硬件连接：我们使用串口通讯的设备（如单片机）作为发送端，另一端使用接收端（如电脑）进行数据接收。

同时，我们使用一个可调电源和一个LED灯来演示PWM控制的效果。

2.发送数据：在单片机上编写程序，通过串口发送数据，其中包括PWM的频率和占空比。

3.接收数据：在电脑上安装相应的串口通讯软件，接收并显示发送端发送过来的数据。

4.调整占空比：通过调整可调电源的旋钮，改变LED灯的亮度，观察并记录不同占空比下的LED灯亮度变化。

四、实验结果与分析1.结果：通过实验，我们成功地通过串口发送了PWM信号，并观察到了LED灯在不同占空比下的亮度变化。

数据显示，当占空比增加时，LED 灯的亮度也随之增加；当占空比减少时，LED灯的亮度也随之降低。

2.分析：这证明了PWM控制的基本原理在实际应用中的有效性。

通过调整PWM信号的占空比，我们可以方便地调节输出信号的电压大小，从而实现各种控制功能。

此外，串口通信的稳定性和可靠性也得到了验证。

五、实验总结本实验通过对串口通信和PWM占空比的原理理解和实际操作，加深了对相关技术的理解。

串口通信的概念和原理
串口通信是一种用于数据传输的通信方式，通常用于计算机与外部设备之间的数据交换。

串口通信基于串行传输的原理，即将数据位按照顺序一个一个地发送或接收。

串口通信的原理主要涉及以下几个方面：
1. 串行传输，串口通信采用串行传输方式，即将数据位按照顺序一个一个地发送或接收。

与并行传输相比，串行传输只需要一根传输线，节省了硬件成本。

2. 通信协议，串口通信需要定义一套通信协议，以规定数据的格式、传输速率、校验方式等。

常见的串口通信协议包括RS-232、RS-485、UART等。

3. 传输速率，串口通信的传输速率用波特率（Baud Rate）来表示，表示每秒传输的比特数。

波特率越高，传输速度越快，但也会增加传输错误的可能性。

4. 数据帧，串口通信将数据划分为多个数据帧进行传输。

每个
数据帧包含起始位、数据位、校验位和停止位等。

起始位标识数据帧的开始，停止位标识数据帧的结束，校验位用于验证数据的正确性。

5. 硬件接口，串口通信需要通过串口接口连接计算机和外部设备。

常见的串口接口有RS-232和RS-485等，它们定义了物理连接的规范和电气特性。

总结起来，串口通信是一种基于串行传输的通信方式，通过定义通信协议、设置传输速率和使用数据帧等技术手段，实现计算机与外部设备之间的数据交换。

100kbps速率的串口通信接收设计摘要：1.串口通信概述2.100kbps 速率串口通信的特点3.接收设计原理4.接收设计实现5.接收设计验证6.总结正文：一、串口通信概述串口通信（Serial Communication）是一种通信方式，其特点是仅用一对传输线完成数据传输。

与并行通信相比，串口通信在仅用两根线的情况下完成数据传输，大大降低了成本。

经典的串口通信包括三根线，分别是地线、发送线（TX）和接收线（RX）。

由于串口通信是异步的，发送端和接收端遵循同一格式接收和发送数据（如起始位、停止位等），且发送端和接收端需要设置成同一波特率。

二、100kbps 速率串口通信的特点100kbps 速率的串口通信是指通信双方在串口通信过程中，以100kbps 的速率进行数据传输。

在100kbps 速率下，每秒传输100,000 比特（bit）数据。

相较于其他速率的串口通信，100kbps 速率具有较高的传输速度，能够满足大部分通信需求。

同时，由于通信速率较高，可以减少通信时间，提高通信效率。

三、接收设计原理在100kbps 速率串口通信接收设计中，主要涉及以下几个方面：1.接收电路设计：接收电路需要能够处理100kbps 的通信速率，并将收到的数据进行解调、放大、滤波等处理，以便后续模块使用。

2.波特率检测与同步：接收端需要对接收到的数据进行波特率检测，以确保接收到的数据符合预设的波特率。

在检测到波特率后，接收端还需与发送端同步，确保数据传输的稳定性。

3.数据解码与处理：接收端需要对接收到的数据进行解码，根据预设的编码方式将数据转换为原始信息。

同时，接收端还需对解码后的数据进行处理，如存储、分析、显示等。

四、接收设计实现在实际实现100kbps 速率串口通信接收设计时，可以采用以下方案：1.选择合适的接收电路，如RS-232、RS-485 等，以处理100kbps 的通信速率。

2.使用波特率发生器产生与发送端相同的波特率，以便进行同步。

串口双机UART通信的基本原理1. 介绍串口通信是一种常见的数据交互方式，常用于连接计算机和外部设备。

串口双机通信是指两个设备之间通过串口进行数据交互。

其中，UART（通用异步收发传输器）是一种常用的串口通信协议。

2. UART通信的基本原理UART通信基于电子电路的传输原理。

下面将详细解释UART通信的基本原理。

2.1 串口的物理连接两个设备之间的UART通信需要通过串口物理接口连接。

一般来说，串口接口由两个信号线组成：发送数据线（Tx）和接收数据线（Rx）。

这两条线是一对一的关系，即发送数据线连接到接收数据线上。

2.2 数据的传输方式UART通信使用异步传输方式，即数据是按照字节的形式逐位传输的。

每个字节由起始位、数据位、校验位和停止位组成。

•起始位：用于指示数据传输的开始。

一般为低电平（0）。

•数据位：用于传输实际的数据。

常用的数据位数有8位。

•校验位：用于检测传输过程中数据的一致性。

常用的校验位有奇偶校验和无校验。

奇偶校验可以检测数据传输过程中的错误。

•停止位：用于标识数据传输的结束。

一般为高电平（1）。

2.3 数据的传输和接收过程UART通信的传输和接收过程如下：1.发送端开始传输数据时，先发送起始位（低电平）。

2.然后按照数据位长度，逐位发送数据。

3.发送完数据位后，发送校验位。

4.最后发送停止位（高电平）。

5.接收端在接收到起始位后开始接收数据。

6.根据数据位长度，逐位接收数据。

7.接收完数据位后，接收校验位。

8.最后接收停止位。

2.4 波特率UART通信中的波特率是指数据传输的速率，即每秒传输的比特数。

波特率越高，传输速度越快。

常用的波特率有9600、115200等。

2.5 时钟同步UART通信中，发送端和接收端需要基于相同的时钟来进行数据的传输和接收。

时钟同步是通过波特率来实现的。

3. 串口双机通信的实现步骤要实现串口双机通信，需要按照以下步骤进行：1.硬件连接：将两个设备的串口接口通过串口线连接起来。

串口通信协议详解串口通信协议是指在串行通信中，传输数据时所遵循的一种约定、规范或格式。

它定义了数据的传输方式、传输速率、数据的起始和停止位、校验方式等。

串口通信协议的存在使得不同设备之间能够进行有效的数据传输和交流。

本文将详细介绍串口通信协议的基本原理和常用的协议类型。

一、串口通信协议的基本原理串口通信协议是一种基于串行通信的数据传输方式。

在串行通信中，数据是按位顺序传输的，而并行通信则是同时传输多个数据位。

串口通信协议通过定义数据的传输格式，使得发送端和接收端能够正确地解析和处理数据。

1.1 数据传输格式在串口通信中，数据的传输格式通常由以下几个要素组成：1. 起始位（Start Bit）：用于标识数据传输的开始。

2. 数据位（Data Bits）：用于传输数据本身，通常为8位。

3. 停止位（Stop Bit）：用于标识数据传输的结束。

4. 校验位（Parity Bit）：用于检测传输过程中是否出现错误。

1.2 波特率（Baud Rate）波特率是指串口通信中每秒传输的比特数，通常用bps（bits per second）作为单位。

波特率决定了数据传输的速度，不同设备之间必须使用相同的波特率才能正常通信。

常见的波特率包括9600bps、115200bps等。

1.3 数据流控制为了避免发送端和接收端之间的数据溢出或丢失，可采用数据流控制的方式。

常见的数据流控制方式包括软件流控制（通过软件信号实现）和硬件流控制（通过硬件线路实现）。

二、常用的串口通信协议类型根据不同的应用场景和需求，串口通信协议有多种不同的类型。

下面介绍几种常见的串口通信协议。

2.1 RS-232协议RS-232协议是一种最常用的串口通信协议，它定义了一系列的电气特性、信号线连接和通信控制信号。

RS-232协议通常使用DB9或DB25连接器，并可实现较长距离的串行数据传输。

2.2 RS-485协议RS-485协议是一种多点通信的串口通信协议，它允许多个设备通过一条总线进行通信。
