高三物理电场恒定电流测试题

恒定电流提高篇1.如图所示是一实验电路图，在滑动触头由a 端滑向b 端的过程中，下列表述正确的是A ．路端电压变小B ．电流表的示数变大C ．电源内阻消耗的功率变小D ．电路的总电阻变大2.电源的效率定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为、.由图可知、的值分别为A、、 B 、、 C 、、 D 、、 3.在右图的闭合电路中，当滑片向右移动时，两电表读数的变化是 （A ）○A 变大， ○V 变大 （B ）○A 变小，○V 变大（C ）○A 变大， ○V 变小 （D ）○A 变小，○V 变小4.电动势为E 、内阻为r 的电源与定值电阻R 1、R 2及滑动变阻器R 连接成如图所示的电路，当滑动变阻器的触头由中点滑向b 端时，下列说法正确的是 （ ） A.电压表和电流表读数都增大 B.电压表和电流表读数都减小 C.电压表读数增大，电流表读数减小 D.电压表读数减小，电流表读数增大ηa ηb ηa ηb η3414132312122313P5.如图所示，M 、N 是平行板电容器的两个极板，R 0为定值电阻，R 1、R 2为可调电阻，用绝缘细线将质量为、带正电的小球悬于电容器内部。

闭合电键S ，小球静止时受到悬线的拉力为F 。

调节R 1、R 2，关于F 的大小判断正确的是 A ．保持R 1不变，缓慢增大R 2时，F 将变大 B ．保持R 1不变，缓慢增大R 2时，F 将变小 C ．保持R 2不变，缓慢增大R 1时，F 将变大D ．保持R 2不变，缓慢增大R 1时，F 将变小6.如图所示，电动势为E 、内阻不计的电源与三个灯泡和三个电阻相接。

只合上开关S 1，三个灯泡都能正常工作。

如果再合上S 2，则下列表述正确的是A ．电源输出功率减小B ．L 1上消耗的功率增大C ．通过R 1上的电流增大D ．通过R 3上的电流增大7.如图甲所示，理想变压器原、副线圈的匝数比为10：1，R 1＝20 ，R 2＝30 ，C 为电容器。

本卷分为第I 卷（选择题）和第II 卷（非选择题）两部分．请将答案填写在答案卷对应位置处。

考试时间90分钟，满分100分.考试结束后，将答案卷交回．第I 卷（选择题 共48分）一．本题共12小题，每小题4分，共48分．在每小题给出的四个选项中，有的只有一个选项满足题设要求，有的有多个选项满足题设要求，请将满足题设要求的选项选出来．全部选对的得4分，选不全的得2分，有选错的或不答的得0分． 1、在静电场中，下列说法正确的是：（ ） A 、沿电场线方向移动电荷，电荷的电势能一定是减少的；B 、带电小球在电场中某点所受电场力为零，该点场强不一定为零；；C 、沿垂直电场线方向移动电荷，电荷的电势能一定是不变的D 、带电小球在电场中某点所受电场力为零（其他外力不计），该点电势一定为零； 2． 如图所示，a 、b 、c 是一条电场线上的三点，电场线的方向由a 到c ，a 、b 间的距离等于b 、c 间的距离，用Ua 、Ub 、Uc 和Ea 、Eb 、Ec 分别表示a 、b 、c 三点的电势和电场强度，可以判定 [ ]A. Ea>Eb>EcB. .Ua-Ub=Ub-Uc C 、 Ua>Ub>Uc D.Ea=Eb=Ec3． 如图所示，虚线 a 、 b 、 c 代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab =U bc ,实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹， P 、 Q 是这条轨迹上的两点，据此可知 A 、三个等势面中， c 的电势最高B 、带电质点通过P 点时的电势能较大C 、带电质点通过P 点时的动能较人D 、带电质点通过P 点时的加速度较大4、a 、b 、c 三个α粒子由同一点垂直场强方向进入偏转电场，其轨迹如图所示，其中b 恰好飞出电场，由此可以肯定（ ） A 、在b 飞离电场的同时，a 刚好打在负极板上 B 、进入电场时，c 的速度最大，a 的速度最小 C 、b 和c 同时飞离电场D 、动能的增量相比，c 的最小，a 和b 的一样大5．如图所示，在某一真空空间，有一水平放置的理想平行板电容器充电后与电源断开，若正极板A 以固定直线00'为中心沿竖直方向作微小振幅的缓慢振动时，恰有一质量为m 带负电荷的粒子(不计重力)以速度v 沿垂直于电场方向射入平行板之间，则带电粒子在电场区域内运动的轨迹是(设负极板B 固定不动，带电粒子始终不与极板相碰) （ ）A ．直线电场与恒定电流综合测试卷B ．正弦曲线C ．抛物线D ．向着电场力方向偏转且加速度作周期性变化的曲线6、如图所示为三个门电路符号, A 输入端全为 “1”，B 输入端全为“0”．下列判断正确的是A ．甲为“非”门，输出为“1”B ．乙为“与”门，输出为“0”C ．乙为“或”门，输出为“1”D ．丙为“与”门，输出为“1” 7．如图电路所示，当ab 两端接入 100V 电压时，cd 两端为 20V ；当 cd 两端接入100V 电压时，ab 两端电压为50V ，则R 1∶R 2∶R 3之比是A ．1∶2∶4B ．2∶1∶1C ．4∶2∶1D ．3∶2∶18、如图所示的电路中，当R1的滑片向左移动时，（电压表V1并联在R1两端，电压表V2并联在R2两端），若电压表V1和电压表V2的示数的变化量分别为ΔU1和ΔU2(均为绝对值)，则ΔU1和ΔU2的大小关系是 A ． ΔU 1＜ΔU 2 B ．ΔU 1=ΔU 2 C ．ΔU 1＞ΔU 2 D ．条件不足，无法确定9、在如图所示的电路中，电源的内阻不能忽略。

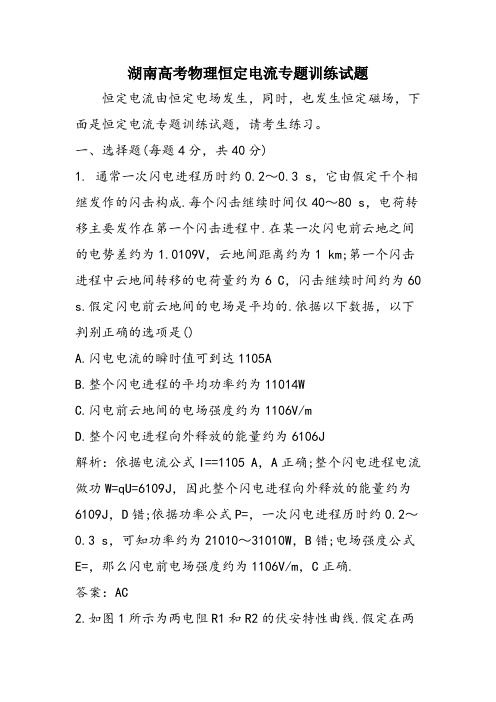

湖南高考物理恒定电流专题训练试题恒定电流由恒定电场发生，同时，也发生恒定磁场，下面是恒定电流专题训练试题，请考生练习。

一、选择题(每题4分，共40分)1. 通常一次闪电进程历时约0.2～0.3 s，它由假定干个相继发作的闪击构成.每个闪击继续时间仅40～80 s，电荷转移主要发作在第一个闪击进程中.在某一次闪电前云地之间的电势差约为1.0109V，云地间距离约为1 km;第一个闪击进程中云地间转移的电荷量约为6 C，闪击继续时间约为60 s.假定闪电前云地间的电场是平均的.依据以下数据，以下判别正确的选项是()A.闪电电流的瞬时值可到达1105AB.整个闪电进程的平均功率约为11014WC.闪电前云地间的电场强度约为1106V/mD.整个闪电进程向外释放的能量约为6106J解析：依据电流公式I==1105 A，A正确;整个闪电进程电流做功W=qU=6109J，因此整个闪电进程向外释放的能量约为6109J，D错;依据功率公式P=，一次闪电进程历时约0.2～0.3 s，可知功率约为21010～31010W，B错;电场强度公式E=，那么闪电前电场强度约为1106V/m，C正确.答案：AC2.如图1所示为两电阻R1和R2的伏安特性曲线.假定在两电阻两端加相反的电压，关于它们的电阻值及发热功率比拟正确的选项是()A.电阻R1的阻值较大B.电阻R2的阻值较大C.电阻R1的发热功率较大D.电阻R2的发热功率较大解析：从图线可知，I-U图线中图线斜率表示电阻的倒数，故电阻R2的阻值大，又P=UI，且电压相反时，经过R1的电流大，故R1的发热功率较大.答案：BC3.如图2所示，当滑动变阻器的滑动触头向左移时，灯泡L1、L2、L3的亮度将()A.都变亮B.都变暗C.L1、L2变亮，L3变暗D.L1、L3变亮，L2变暗解析：触头左移，总电阻减小，总电流增大，故L1变亮，且并联电路电压减小，故L3变暗，经过L2的电流变大，L2变亮.答案：C4.如图3所示，因线路缺点，接通S时，灯泡L1和L2均不亮，用电压表测得Uab=0，Ubc=0，Ucd=4 V.因此可知开路处为()A.灯泡L1B.灯泡L2C.变阻器D.不能确定解析：Uab=0说明ab之外有位置断开，异样Ubc=0说明bc 之外有位置断开，而Ucd=4 V，说明cd之外均连通，故是变阻器开路.答案：C5.一个直流电动机所加电压为U，电流为I，线圈内阻为R，当它任务时，下述说法中错误的选项是()A.电动机的输入功率为B.电动机的发热功率为I2RC.电动机的输入功率为IU-I2RD.电动机的功率可写作IU=I2R=解析：电动机输入功率为P=UI，输入功率P出=UI-I2R，故A错误，C正确;发热功率即线圈发热功率为I2R，B正确;又电动机并非纯电阻元件，故IU，D错误.答案：AD6.图4的电路中，电源的电动势为E内阻为r，电路中的C 点接地.假定在A、C之间再并接一个电阻R，那么A、B两点电势的变化状况是()A.A、B两点的电势都降低B.A、B两点的电势都降低C.A点的电势降低，B点的电势降低D.A点的电势降低，B点的电势降低解析：A、C之间再并接一个电阻R，那么电路总电阻减小，总电流增大，所以UBC=IR增大，即B增大，又UBA减小，UBC增大，所以UCA减小，故A增大，应选A.答案：A7. 电源的效率定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中失掉的实验图线如图5所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应形状下电源的效率区分为a、b.由图可知a、b的值区分为()A.、B.、C.、D.、解析：由电源效率的定义可知==，那么a===，b===，故正确选项为D.答案：D8.图6(a)、(b)两电路的元件完全相反，那么四个电表示数的大小关系正确的选项是()A.I1I2，U1U2B.I1C.I1U2D.I1I2，U1解析：在(a)图中二极管处于导通形状，因此，电流较大而电压较小;在(b)图中二极管反接不导通，那么电流接近零，电压表示数接近电源电动势，所以I1I2，U1答案：D9.两个电压表甲、乙是由完全相反的电流表改装而成，它们的量程区分为5 V、15 V，为了测量15～20 V的电压，把甲、乙串联起来运用，那么两表的()A.读数相反B.指针偏转角度相反C.读数正比于表的内阻D.指针偏转角度正比于表的内阻解析：电流表改装成电压表以后，表头的内阻rg并没有变化，其量程也没有发作变化，变化的只是等效表的内阻(包括串联电阻与rg在内的总电阻).两电压表中因电流相反，故两表指针偏转角度相反;而读数是整个电表内阻分压所决议，表盘是改装后的刻度值，故读数正比于表的内阻(表头内阻rg与分压电阻之和).答案：BC10.某同窗用伏安法测小灯泡的电阻时，误将电流表和电压表接成如图7所示的电路.接通电源后，能够出现的状况是()A.电流表烧坏B.电压表烧坏C.小灯泡烧坏D.小灯泡不亮解析：此题主要考察的是电路的基本知识.在用伏安法测小灯泡的电阻时，误将电压表和电流表的位置错接，此时，电流表和小灯泡先并联再和电压表串联，由于电压表的内阻很大，电路中的电流很小因此小灯泡、电流表和电压表均不会被烧坏，而此时由于电流表的内阻很小，小灯泡被电流表短路，所以小灯泡不发光.那么此题的正确答案为D.答案：D二、填空题(每题5分，共20分)11.为了测量一微安表头A的内阻，某同窗设计了如以下图8所示的电路.图中，A0是规范电流表，R0和RN区分是滑动变阻器和电阻箱，S和S1区分是单刀双掷开关和单刀单掷开关，E是电池.完成以下实验步骤中的填空：(1)将S拨向接点1，接通S1，调理________，使待测表头指针偏转到适当位置，记下此时________的读数I.(2)然后将S拨向接点2，调理________，使________，记下此时RN的读数.(3)屡次重复上述进程，计算RN读数的________，此即为待测微安表头内阻的测量值.解析：依据闭合电路欧姆定律可知，只需坚持单刀双掷开关打在1上和打在2上时，电路中的电流坚持不变，那么电路中的总电阻就应该不变.而电源内阻、滑动变阻器阻值、规范电流表阻值均未发作变化，所以后来接入的电阻箱的阻值读数就是待测电流表的内阻值.答案：(1)R0 规范电流表(或A0) (2)RN 规范电流表(或A0)的读数仍为I (3)平均值12.某同窗应用电压表和电阻箱测定干电池的电动势和内阻，运用的器材还包括定值电阻(R0=5)一个，开关两个，导线假定干，实验原理图如图9(a).在图9(b)的实物图中，已正确衔接了局部电路，请完成余下电路的衔接.请完成以下主要实验步骤：A. 反省并调理电压表指针指零;调理电阻箱，示数如图9(c)所示，读得电阻值是________;B. 将开关S1闭合，开关S2断开，电压表的示数是1.49V;C. 将开关S2__________，电压表的示数是1.16V;断开开关S1.运用测得的数据，计算出干电池的内阻是________(计算结果保管二位有效数字).由于所用电压表不是理想电压表，所以测得的电动势比实践值偏________(填大或小).解析：由电路原理图将实物衔接如下图.A.依据电阻箱面板所示，读得电阻值是20 .C.将开关S2闭合与电阻箱构成闭合电路.由闭合电路欧姆定律，得U1=U2+(R0+r)，代入数据解得r=0.69 .由于电压表不是理想电表，所测得的电源电动势U1比实践值E偏小.答案：如图10 A.20 C.闭合0.69 小13.在物理学中，常用面积来描画所求的物理量，如用F-s 图包围的面积来描画功的大小，用v-t图包围的面积来描画位移的大小，应用这种状况，试求下面一题的结果.如图11是用高电阻放电法测电容的实验电路图，其原理是测出电容器在充电电压为U时所带的电荷量Q，从而求出其电容.该实验的操作步骤如下：按图接好实验电路.闭合开关S，调理电阻箱R的阻值，使微安表的指针接近满刻度，记下这时电压表的读数U0=6.2 V和微安表的读数I0=490 A.断开开关S并同时计时，每隔5 s或10 s读一次微安表的示数I，将示数记载在预先设计的表格中.依据表格中的几组数据，以t为横坐标，I为纵坐标，在坐标纸上描点.依据以上实验结果和图象，如图12，可以预算出当电容器两端电压为U0时该电容器所带的电荷量Q0约为__________C，从而算出该电容器的电容约为__________F.解析：此题给出了电容器放电进程中电流随时间变化的数据，在坐标纸上由标出的点可连出一条曲线，由纵、横轴物理量及q=It可知该曲线与坐标轴所夹面积为所放电量.此曲线并非为一规那么的直线或曲线，面积如何求出，又是一关键，我们可借助油膜法测分子大小的实验中测面积方法.画出I-t图象，数得有28个格子，故电量Q=285010-65C=710-3 C，由C=，得C==1.110-3 F.答案：71.110-314.(2021全国卷)运用多用电表测量电阻时，多用电表外部的电路可以等效为一个直流电源(普通为电池)、一个电阻和一表头相串联，两个表笔区分位于此串联电路的两端.现需求测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA的电流表，电阻箱，导线假定干.实验时，将多用电表调至1 挡，调好零点;电阻箱置于适当数值.完成以下填空：(1)仪器连线如以下图13所示(a和b是多用电表的两个表笔).假定两电表均正常任务，那么表笔a为________(填红和黑)色.(2)假定适当调理电阻箱后，图13中多用电表、电流表与电阻箱的示数区分如以下图14(a)、(b)、(c)所示，那么多用电表的读数为________，电流表的读数为________mA，电阻箱的读数为________.(3)将图13中多用电表的两表笔短接，此时流过多用电表的电流为________mA.(保管3位有效数字)(4)计算失掉多用电表内电池的电动势为________V.(保管3位有效数字)答案：(1)黑 (2)14.0 53.0 4.6(3)102 (4)1.54三、论述计算题(共40分)15.(10分)资料的电阻率随温度变化的规律为0(1+t)，其中称为电阻温度系数，0是资料在t=0 ℃时的电阻率.在一定的温度范围内是与温度有关的常量.金属的电阻普通随温度的添加而添加，具有正温度系数;而某些非金属如碳等那么相反，具有负温度系数.应用具有正负温度系数的两种资料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻.：在0 ℃时，铜的电阻率为1.710-8 m，碳的电阻率为3.510-5 在0 ℃左近，铜的电阻温度系数为3.910-3℃-1，碳的电阻温度系数为-5.010-4℃-1.将横截面积相反的碳棒与铜棒串接生长1.0 m的导体，要求其电阻在0 ℃左近不随温度变化，求所需碳棒的长度(疏忽碳棒和铜棒的尺寸随温度的变化).解：设所需碳棒的长度为L1，电阻率为1，电阻温度系数为铜棒的长度为L2，电阻率为2，电阻温度系数为2.依据题意有10(1+1t)20(1+2t)式中10，20区分为碳和铜在0 ℃时的电阻率.设碳棒的电阻为R1，铜棒的电阻为R2，有R1=R2=式中S为碳棒与铜棒的横截面积.碳棒与铜棒衔接成的导体的总电阻和总长度区分为R=R1+R2L0=L1+L2式中L0=1.0 m.联立以上各式得R=10+20+t要使R不随t变化，式中t的系数必需为零，即101L1+202L2=0联立式得L1=L0代入数据得L1=3.810-3 m.16.(10分)在如图15所示电路中，假定R1=4 ，R3=6 ，电池内阻r=0.6 ，那么电源发生的总功率为40 W，而输入功率37.6 W，求电源电动势和电阻R2.解：R13==2.4 ，由闭合电路欧姆定律可得I=.又P总=EI，P出=EI-I2r，解得I=2 A，E=20 V，R2=7 .17.(10分)如图16所示，电容器C1=6 F，C2=3 F，电阻R1=6 ，R2=3 ，U=18 V，那么：(1)开关S断开时，A、B两点间的电压UAB为多大?(2)开关S闭合时，电容器C1的电量改动了多少?解：(1)S断开时，电路断开，A、B两端电压即外加电压，所以UAB=18 V.(2)S断开时，C1带电量Q1=CUAB=1.0810-4C，S闭合时，C1带电量Q1=CU=7.210-5C，所以Q=Q1-Q1=-3.610-5C，负号表示带电量减小.18.(10分)如图17所示的电路中，电源电动势E=9 V，内阻r=1 ，电阻R2=2 ，灯泡L1标有6 V,6 W，L2标有4 V,4 W 滑动变阻器的调理范围是0～20 ，求：(1)接入电路中的滑动变阻器R1的阻值为多大时，灯L2正常发光?(2)此时灯L1的实践功率是多大?(设灯泡的电阻不随温度变化)解：(1)首先计算L1、L2两灯泡的电阻L1灯：RL1== =6 ，L2灯：RL2== =4 .L2与R2串联，跟L1并联，最后与R1串联组成外电路.L2正常发光，那么L2两端电压为额外电压4 V，经过L2的电流为额外电流：I2==A=1.0 A.那么R2与L2串联支路两端电压为：U2=I2(R2+RL2)=1.0(2+4)V=6.0 V.L1两端电压：U1=U2=6.0 V，经过L1的电流为：I1==A=1.0 A.闭合电路总电流为：I=I1+I2=1.0 A+1.0 A=2.0 A.闭合电路总电阻：R+r===4.5 .外电路总电阻：R=4.5 -r=4.5 -1 =3.5 ，并联局部电阻为：R并===3 ，那么滑动变阻器的阻值为：R1=R-R并=3.5 -3 =0.5 .(2)此时灯L1的实践电压U1=6.0 V，实践功率为：P1==W=6 W.恒定电流专题训练试题的内容就是这些，查字典物理网希望对考生有协助。

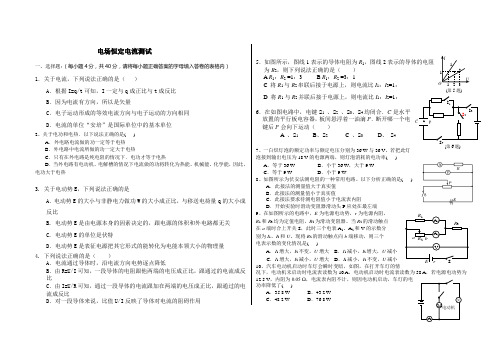

电场恒定电流测试一、选择题：（每小题４分，共40分，请将每小题正确答案的字母填入答卷的表格内）1．关于电流，下列说法正确的是（）A．根据I=q/t可知，I一定与q成正比与t成反比B．因为电流有方向，所以是矢量C．电子运动形成的等效电流方向与电子运动的方向相同D．电流的单位“安培”是国际单位中的基本单位2、关于电功和电热．以下说法正确的是( )A．外电路电流做的功一定等于电热B．外电路中电流所做的功一定大于电热C．只有在外电路是纯电阻的情况下．电功才等于电热D．当外电路有电动机、电解槽的情况下电流做的功将转化为热能、机械能、化学能，因此，电功大于电热3. 关于电动势E，下列说法正确的是A．电动势E的大小与非静电力做功W的大小成正比，与移送电荷量q的大小成反比B. 电动势E是由电源本身的因素决定的，跟电源的体积和外电路都无关C. 电动势E的单位是伏特D．电动势E是表征电源把其它形式的能转化为电能本领大小的物理量4. 下列说法正确的是（）A．电流通过导体时，沿电流方向电势逐点降低B．由R=U/I可知，一段导体的电阻跟他两端的电压成正比，跟通过的电流成反比C．由I=U/R可知，通过一段导体的电流跟加在两端的电压成正比，跟通过的电流成反比D．对一段导体来说，比值U/I反映了导体对电流的阻碍作用5．如图所示，图线1表示的导体电阻为R1，图线2表示的导体的电阻为R2，则下列说法正确的是（）A R1：R2 =1：3B R1：R2 =3：1C 将R1与R2串联后接于电源上，则电流比I1：I2=1：D 将R1与R2并联后接于电源上，则电流比I1：I2=1：6．在如图电路中，电键S1、S2、S3、S4均闭合．C是水平放置的平行板电容器，板间悬浮着一油滴P．断开哪一个电键后P会向下运动（）A 、S1B、S2 C 、S3D、S47、一白炽灯泡的额定功率与额定电压分别为36 W与36 V。

若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电功率( )A．等于36 W B．小于36 W，大于9 WC．等于9 W D．小于9 W8、如图所示为伏安法测电阻的一种常用电路。

高中物理毕业会考总复习（五）电场 恒定电流 检测题（2）一、单选题（每小题5分，共30分；每小题给出的四个选项中只有一个选项是正确的）1．下面有关静电场线的叙述，正确的是：（ ）A ．电场线上每点的切线方向都跟该点的电场强度方向一致；B ．同一条电场线上，各点的场强一定相等；C ．在电场线上，场强不为零；在电场线外，场强为零；D ．电场线是直线时，一定是匀强电场。

2．一个点电荷对放在相距10cm 处的另一个点电荷的静电力为F ，如果两个点电荷之间的距离减少到5cm ，此时它们之间的静电力为：（ ）A ．2FB ．4FC ．F/2D ．F/43．以下说法中，正确的是：（ ）A ．由R=U / I 可知导体的电阻与电压成正比；B ．由U=IR ，可知闭合电路中的电流越大，路端电压一定越大；C ．由I=Q/t ，可知电流强度越大，意味着流过导体的电量越多；D ．由I=E/（R+r ），可知闭合电路中的电流强度与内外电路中的总电阻成反比。

4．如果在某电场中将C 8100.5-⨯的电荷由A 点移到B 点，电场力做J 3100.6-⨯的功，那么：（ ）A ．A 、B 两点间的电势差是V 5102.1⨯； B ．A 、B 两点间的电势差是V 10100.3-⨯； C ．若在A 、B 两点间移动C 8105.2-⨯的电荷，电场力将做J 31018-⨯的功；D ．若在A 、B 两点间移动C 8105.2-⨯的电荷，电场力将做J 17103-⨯的功。

5．在由电源、开关和一定值电阻组成的闭合电路中，电源的电动势和内电阻均为定值，开关S接通后与接通前比较，电源两端电压的变化情况是：（ ）A ．变大；B ．变小；C ．不变；D ．因电阻未知，无法判断。

6．如图5-1是某点电荷电场中的一条电场线，下列说法正确的是：（ ） A ．A 点场强一定大于B 点场强；B ．在B 点由静止释放一个电子，将一定向A 点运动；C ．该点电荷一定带正电；D ．正电荷运动中通过A 点时，其运动方向一定沿AC 方向。

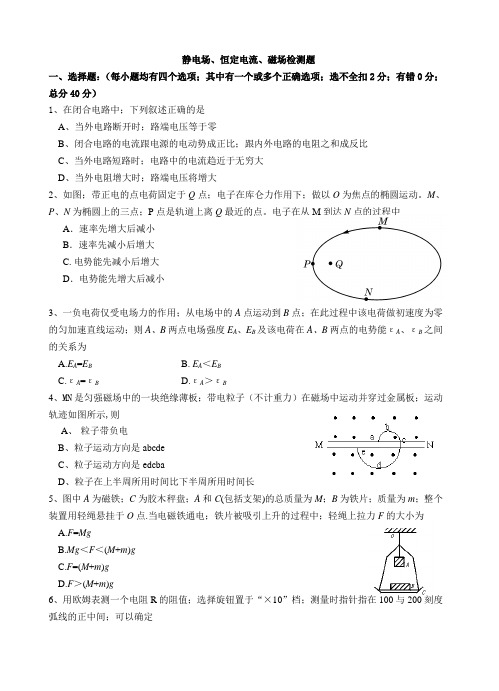

静电场、恒定电流、磁场检测题一、选择题：（每小题均有四个选项；其中有一个或多个正确选项；选不全扣2分；有错0分；总分40分）1、在闭合电路中；下列叙述正确的是A、当外电路断开时；路端电压等于零B、闭合电路的电流跟电源的电动势成正比；跟内外电路的电阻之和成反比C、当外电路短路时；电路中的电流趋近于无穷大D、当外电阻增大时；路端电压将增大2、如图；带正电的点电荷固定于Q点；电子在库仑力作用下；做以O为焦点的椭圆运动。

M、P、N为椭圆上的三点；P点是轨道上离Q最近的点。

电子在从M到达N点的过程中A．速率先增大后减小B．速率先减小后增大C.电势能先减小后增大D．电势能先增大后减小3、一负电荷仅受电场力的作用；从电场中的A点运动到B点；在此过程中该电荷做初速度为零的匀加速直线运动；则A、B两点电场强度E A、E B及该电荷在A、B两点的电势能εA、εB之间的关系为A.E A=E BB. E A＜E BC.εA=εBD.εA＞εB4、MN是匀强磁场中的一块绝缘薄板；带电粒子（不计重力）在磁场中运动并穿过金属板；运动轨迹如图所示,则A、粒子带负电B、粒子运动方向是abcdeC、粒子运动方向是edcbaD、粒子在上半周所用时间比下半周所用时间长5、图中A为磁铁；C为胶木秤盘；A和C(包括支架)的总质量为M；B为铁片；质量为m；整个装置用轻绳悬挂于O点.当电磁铁通电；铁片被吸引上升的过程中；轻绳上拉力F的大小为A.F=MgB.Mg＜F＜(M+m)gC.F=(M+m)gD.F＞(M+m)g6、用欧姆表测一个电阻R的阻值；选择旋钮置于“×10”档；测量时指针指在100与200刻度弧线的正中间；可以确定A、R=150ΩB、R=1500ΩC、1000Ω<R<1500ΩD、1500Ω<R<2000Ωl；共N匝；线圈下端悬在匀强磁场中；磁场方向垂直纸面.当线圈中通有电流I时(方向如图)；在天平左右两边加上质量各为m1、m2的砝码；天平平衡；当电流反向(大小不变)时；右边再加上质量为m的砝码后；天平重新平衡；由此可知A.磁感应强度的方向垂直纸面向里；大小为(m1-m2)g/NIlB.磁感应强度的方向垂直纸面向里；大小为mg/2NIlC.磁感应强度的方向垂直纸面向外；大小为(m1-m2)g/N IlD.磁感应强度的方向垂直纸面向外；大小为mg/2NIl8、在图所示电路中；电容器C的上极板带正电；为了使该极板带正电且电量增大；下列办法中可行的是A、增大R1；其它电阻不变B、增大R2；其它电阻不变C、增大R3；其它电阻不变D、增大R4；其它电阻不变9、如图所示的是电视机显像管及其偏转线圈L；如果发现电视画面幅度比正常时偏小；可能是下列哪些原因造成的A、电子枪发射能力减弱；电子数减少B、加速电场电压过高；电子速率偏大C、偏转线圈匝间短路；线圈匝数减小D、偏转线圈电流过小；偏转磁场减弱10、图(1)中R1为光敏电阻；R2为定值电阻．将图(2)中的方波电压加在小灯泡两端；灯泡随方波电压而明灭变化．灯光照到R1上；引起R2的电压的变化．图(3)的四幅图象能够正确反映A、B两点间电压U2随时间变化的是二、实验解答题（共110分。

高三物理电场恒定电流测试题一．选择题（12×5分共60分）1. a 、b 、c 、d 是匀强电场中的四个点，它们正好是一个矩形的四个顶点.电场线与矩形所在平面平行。

已知a 点的电势为20 V ，b 点的电势为24 V ，d 点的电势为4 V ，如图，由此可知c 点的电势为A ．4 VB ．8 VC ．12 VD ．24 VE k 的带电粒子，以速率v 垂直电场线方向飞入带电的平行板电容器，飞出时带电粒子动能为飞入时动能的2倍．如果使粒子的初速度为原来的2倍，那么当它飞出电容器的时刻，动能为E k 的（ ）A ．4倍 C ．5倍 D ．8倍3．如图所示为示波管的示意图，电子经加速电场（加速电压为U 1）加速后，飞入偏转极板a 、b 之间的匀强电场（偏转电压为U 2），离开偏转电场后打在荧光屏上的P 点，P 点跟O 点的距离叫偏转距离，要提高示波管的灵敏度（即单位偏转电压引起的偏转距离）应采用下列的方法是（ ） A ．提高加速电压U 1 B ．提高偏转电压U 2C ．增加偏转极板长度LD ．减小偏转极板间的距离d4．如图所示，M 、N 是平行板电容器的两个极板，R 0为定值电阻，R 1、R 2为可调电阻，用绝缘细线将质量为m 、带正电的小球悬于电容器内部。

闭合电键S ，小球静止时受到悬线的拉力为F 。

调节R 1、R 2，关于F 的大小判断正确的是 A ．保持R 1不变，缓慢增大R 2时，F 将变大 B ．保持R 1不变，缓慢增大R 2时，F 将变小 C ．保持R 2不变，缓慢增大R 1时，F 将变大 D ．保持R 2不变，缓慢增大R 1时，F 将变小L 的同种材料制成的导线a 和b 串联后接入电路，使电流从a 的起端流入，从b 的末端流出,且b 的末端接地，若此导线上各点电势如图10—1所示，则导线a 和b 的横截面积之比S a ：S b 为（ ）A ．2 ：1B ．1 ：2C ．4 ：1D ．1 ：46电源的效率η得到的实验图线如图所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为a η、b η.由图可知a η、b η的值分别为A 、34、14B 、13、23C 、12、12D 、23、13U XL2L12 8 04 10—1E S R 0R 1R 2 M N7.某同学设计了一个转向灯电路（如图），其中L 为指 示灯，L 1、 L 2分别为左、右转向灯，S 为单刀双掷开关，E 为电源，当S 置于位置1时，以下判断正确的是1亮，其功率等于额定功率 2亮，其功率等于额定功率8．在如图10—9所示电路中，闭合电键S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的大小分别用∆I 、∆U 1、∆U 2和∆U 3表示，下列比值错误的是( ) A ．U 1/I 不变，∆U 1/∆I 不变 B ．U 2/I 变大，∆U 2/∆I 变大 C ．U 2/I 变大，∆U 2/∆I 不变 D ．U 3/I 变大，∆U 3/∆I 不变9．右表是某逻辑电路的真值表，该电路是10．用相同的表头分别改装成两个电流表A 1、A 2和两个电压表V 1、V 2，A 1的量程大于A 2的量程，V 1的量程大于V 2的量程，把它们接入如图10—8所示的电路，闭合开关后( ) A ． A 1的读数比A 2的读数大B ． A 1指针偏转角度比A 2指针偏转角度大C ． V 1的读数比V 2的读数大D ． V 1指针偏转角度比V 2指针偏转角度大11．如图所示电路中，闭合电键S ，当滑动变阻器的滑动触头P 从最高端向下滑动时， (A)电压表V 读数先变大后变小，电流表A 读数变大 (B)电压表V 读数先变小后变大，电流表A 读数变小(C)电压表V 读数先变大后变小，电流表A 读数先变小后变大 (D)电压表V 读数先变小后变大，电流表A 读数先变大后变小 110—10甲所示电路测量电压表的内阻。

高考物理专练题恒定电流考点一电路的基本概念和规律1.一根长为L、横截面积为S的金属棒,其材料的电阻率为ρ。

棒内单位体积自由电子数为n,电子的质量为m,电荷量为e。

在棒两端加上恒定的电压U时,棒内产生电流,则自由电子定向移动的平均速率为()A.UneρL 2neρLC.neρLD.neρSLU答案A2.(2020届山西太原三校联考,6)有两个同种材料制成的导体,两导体是横截面为正方形的柱体,柱体高均为h,大柱体上底面边长为a,小柱体上底面边长为b,则()A.从图示电流方向看大柱体与小柱体的电阻之比为a∶bB.若电流方向竖直向下,大柱体与小柱体的电阻之比为a∶bC.从图示电流方向看大柱体与小柱体的电阻之比为1∶1D.若电流方向竖直向下,大柱体与小柱体的电阻之比为a2∶b2答案C3.(2020届河南平顶山联考,8)(多选)如图所示,A为电解槽,M为电动机,N为电炉,恒定电压U=12V,电解槽内阻r A=2Ω。

当S1闭合,S2、S3断开时,电流表A示数为6A;当S2闭合,S1、S3断开时,电流表A 示数为5A,且电动机输出功率为35W;当S3闭合,S1、S2断开时,电流表A示数为4A。

则()A.电炉的电阻为2ΩB.仅S1闭合时,电炉的发热功率为72WC.电动机的内阻为2.4ΩD.电解槽工作时,电能转化为化学能的功率为48W答案AB考点二闭合电路欧姆定律1.(2018河南名校联考,6)(多选)如图电路中,电源的内电阻为r,R1、R3、R4均为定值电阻,电表均为理想电表。

闭合开关S,当滑动变阻器R2的滑动触头向右滑动时,下列说法中正确的是()A.电压表的示数变小B.电流表的示数变小C.R1中电流的变化量一定大于R4中电流的变化量D.电压表示数的变化量与电流表示数的变化量之比一定小于电源的内电阻r答案BD2.在纯电阻电路中,当用一个固定的电源(设E、r是定值)向变化的外电阻供电时,关于电源的输出功率P随外电阻R变化的规律如图所示,则下列说法错误的是()A.当R=r时,电源有最大的输出功率B.当R=r时,电源的效率η=50%C.电源的输出功率P随外电阻R的增大而增大D.电源的效率η随外电阻R的增大而增大答案C3.(2018河南开封模拟,16)图甲所示是一种专供国内市场的家用电熨斗的电路图(额定电压为220V)。

2.1 导体中的电场和电流电动势例1、关于电流的说法正确的是（）A、根据I=q/t，可知I与q成正比。

B、如果在任何相等的时间内通过导体横截面的电量相等，则导体中的电流是恒定电流。

C、电流有方向，电流是矢量D、电流的单位“安培”是国际单位制中的基本单位例2、如果导线中的电流为1mA，那么1s内通过导体横截面的自由电子数是多少？若算得“220V，60W”的白炽灯正常发光时的电流为273mA，则20s内通过灯丝的横截面的电子是多少个？例3、关于电动势，下列说法正确的是（）A、电源两极间的电压等于电源电动势B、电动势越大的电源，将其它形式的能转化为电能的本领越大C、电源电动势的数值等于内、外电压之和D、电源电动势与外电路的组成无关2.2 串、并联电路的特点电表的改装例1. 有一个电流表G，内阻Rg=10Ω满偏电流Ig=3mA。

要把它改装成量程0 —3V的电压表，要串联多大的电阻？改装后电压表的内阻是多大？例2．有一个电流表G，内阻Rg=25Ω满偏电流Ig=3mA。

要把它改装成量程0 —0.6mA的电流表，要并联多大的电阻？改装后电流表的内阻是多大？例3．一安培表由电流表G与电阻R并联而成。

若在使用中发现此安培表读数比准确值稍小些，下列可采取的措施是A.在R上串联一个比R小得多的电阻B. 在R上串联一个比R大得多的电阻C. 在R上并联一个比R小得多的电阻D. 在R上并联一个比R大得多的电阻2.3欧姆定律电阻定律焦耳定律例1如图1所示的图象所对应的两个导体（1）电阻之比R1：R2_____；（2）若两个导体的电流相等（不为零）时电压之比U1：U2为______；（3）若两个导体的电压相等（不为零）时，电流之比为______。

例2如图2所示，用直流电动机提升重物，重物的质量m=50kg，电源供电电压为110V，不计各处摩擦，当电动机以v=0.9m/s的恒定速度向上提升重物时，电路中的电流为5A，则电动机线圈的电阻为多少？（g取10m/s2）例3有两根不同材料的金属丝，长度相同，甲的横截面的圆半径及电阻率都是乙的2倍。

1、用P=求出的“220 V40 W”的灯泡的电阻为1 210 Ω,用多用电表测得其电阻只有90 Ω,下列说法中正确的是()A.两个阻值相差悬殊是不正常的,一定是测量时读错了数据B.两个阻值相差悬殊是正常的,因为欧姆表测电阻的误差大C.两个阻值相差悬殊是不正常的,可能出厂时把灯泡的功率标错了D.两个阻值相差悬殊是正常的,1 210 Ω是正常工作状态(温度很高)的阻值,90 Ω是常温下的阻值2、日常生活用的电吹风中有电动机和电热丝,电动机带动风叶转动,电热丝给空气加热,得到热风可将头发吹干。

设电动机线圈的电阻为R1,它与电热丝的电阻R2串联,接到直流电源上,电吹风两端的电压为U,通过的电流为I,消耗的电功率为P,则以下关系式正确的是( )A.UI>PB.UI=PC.P>I2(R1+R2)D.P=I2(R1+R2)3、在一次研究性学习活动中,研究小组对一幢居民楼的供电设施进行了观察和测量,整幢居民楼供电线路可简化为如图所示的模型,暂停供电时,用欧姆表测得A、B间电阻为R,恢复供电后,测得A、B间电压为U,进线电流为I。

则计算该幢居民楼的总功率可以用的公式是( )A.P=I2RB.P=C.P=IUD.以上公式都适用4、如图所示,两只电压表V1和V2是由完全相同的电流表改装而成的,V2的量程为5 V,V1的量程为15 V,为了测量15~20 V的电压,把V1、V2串联起来使用,这种情况下( )A.V1、V2读数相等B.V1、V2两指针偏角相等C.V1、V2读数之比等于电压表内阻之比D.V1和V2的指针偏转角度之比等于电压表内阻之比5、如图是一火警报警器的一部分电路示意图。

其中R2为用半导体热敏材料制成的传感器,电流表为值班室的显示器,a、b之间接报警器。

当传感器R2所在处出现火情时,显示器的电流I、报警器两端的电压U的变化情况是( )A.I 变大,U 变大B.I 变小,U 变小C.I 变小,U 变大D.I 变大,U 变小6、某同学用伏安法测小灯泡的电阻时,误将电流表和电压表接成如图所示的电路,接通电源后,可能出现的情况是( )A.电流表烧坏B.电压表烧坏C.小灯泡烧坏D.小灯泡不亮7、电炉通电后,电炉丝热得发红,而跟电炉连接的铜导线却不太热,原因是( )A.通过电炉丝的电流大,而通过导线的电流小B.电炉丝和铜导线消耗的电能相同,但铜导线散热快,所以不热C.铜导线的电阻比电炉丝小得多,在串联的情况下铜导线的发热量小D.电炉丝的两端电压比铜导线两端的电压小得多8、如图所示电路中,当滑动变阻器的滑片P向上端a滑动的过程中,两表的示数变化情况为( )A.电压表示数增大,电流表示数减小B.电压表示数减小,电流表示数增大C.两电表示数都增大D.两电表示数都减小9、一平行板电容器C,极板是水平放置的,它和三个电阻箱及电源连接成如图所示的电路。
