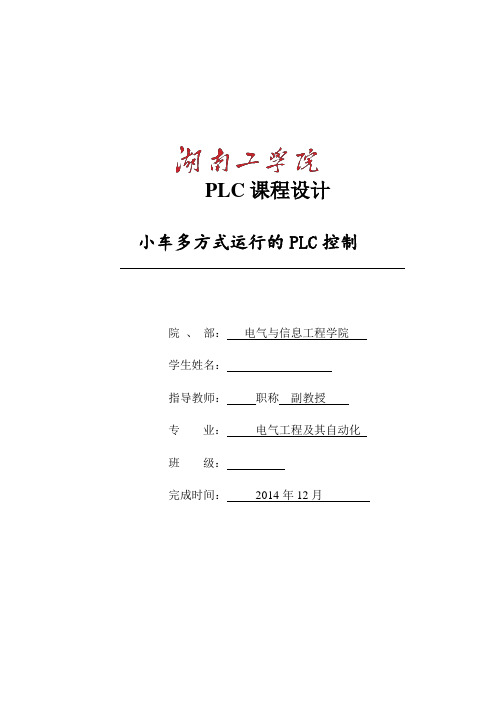

PLC课程设计小车多方式运行的PLC控制院、部:电气与信息工程学院学生姓名:指导教师:职称副教授专业:电气工程及其自动化班级:完成时间:2014年12月摘要可编程逻辑控制器,简称PLC,是一种工业控制微型计算机。
随着经济的发展,运料小车不断扩大到各个领域,从手动到自动,逐渐形成了机械化、自动化。
它的编程方便、操作简单尤其是高通用性等优点,使它在工业生产过程中得到了广泛的应用。
其中的一个应用便是运料小车的控制,主要用到的便是他的逻辑控制功能。
本文以PLC 控制技术为核心,采用日本三菱FX的PLC产品以及其对应的软件。
论述了小车控制系统的软硬件设计方案及其控制原理,实现了小车自动控制。
通过实际应用,说明所设计的控制系运行可靠,满足了实际需要。
这正是本课题研究的重点。
关键词:多方式;硬件设计;软件设计;PLCABSTRACTProgrammable logic controller, referred to as PLC, is an industrial control computer. With the development of economy, material transport trolley has expanded to various fields, from manual to automatic, and gradually formed amechanization, automation. Its programming convenient, simple operation and is especially high versatility and other advantages, so it has been widely used in the industrial production process. One application is the control of material carried dolly, the main use is logic control function. In this paper, based on PLC control technology as the core, with Japan's MITSUBISHI FX PLC product and its corresponding software. Discusses the hardware and software design of vehicle control system and its control principle, realized the automatic control car.Through the practical application indicates that the control system, the design of reliable operation, to meet the actual needs. This is the focus of this research.Key words multimode;The hardware design ;Software design ;PLC目录1 引言............................................ 错误!未定义书签。
三菱PLC运料小车控制课程设计运料小车课程设计专业-------------------XXX班级-------------------XXX姓名--------------------XXX指导老师---------------------XXX年月日摘要:可编程逻辑控制器,简称PLC,是一种工业控制微型计算机。
它的编程方便、操作简单尤其是高通用性等优点,使它在工业生产过程中得到了广泛的应用。
其中的一个应用便是运料小车的控制,主要用到的便是他的逻辑控制功能。
本论文介绍的是PLC产品以及其对应的软件,并且用它来进行五个控制台作业的运料小车的控制编程。
目录1. 运料小车的发展概况 (1)2.可编程控制器(PLC)概述 (1)2.1 PLC概述及特点 (2)2.2 PLC的构成....................................................... 错误!未定义书签。
3 控制系统设计 (4)3.1 小车运动分析 (7)3.2 运料小车控制系统的PLC选型和资源配置 (7)3.3 系统资源分配 (8)3.4 系统硬件设计 (9)3.5 系统软件源程序设计 (10)4 控制系统的调试 (13)4.1 编程软件 (13)4.2 程序的构成 (13)4.3 程序的下载、安装和调试 (15)总结 (16)致谢 (16)参考文献 (17)1 运料小车的发展概况由于PLC的不断发展和革新,使得生产线的运输控制也将得到不断的改善和生产率的不断提高,运料小车控制经历了以下几个阶段:(1)手动控制:在20世纪60年代末70年代初期,便有一些工业生产采用PLC来实现运料小车的控制,但是由于当时的技术还不够成熟,只能够用手动的方式来控制机器,而且早期运料小车控制系统多为继电器一接触器组成的复杂系统,这种系统存在设计周期长、体积大、成本高等缺陷,几乎无数据处理和通信功能,必须有专人负责操作。
小车多方式运行-PLC2012级课程设计说明书小车多方式运行的PLC控制系统设计院、部:电气与信息工程学院学生姓名:凌昇指导教师:罗雪莲职称教授专业:电气工程及其自动化班级:1201完成时间:2015年12月湖南工学院电气控制技术课程设计课题任务书学院:电气与信息工程学院专业:电气工程及其自动化摘要现代工业生产中,有许多场合需要自动控制车辆在指定道路上行驶,如柔性制造系统中物料小车的自动控制、自动化仓库中物件存取小车的自动控制等。
小车多方式运行系统选用的是三菱FX2N作为系统的控制器,结合硬件原理图使用相应编程软件对小车的运行进行控制。
系统通过按键输入呼叫小车。
小车多方式运行的硬件系统包括:三菱FX2N实验系统、小车工位检测系统、按键和LED灯模块等。
利用Auto CAD完成电路原理图的绘制,并完成系统的模拟运行,通过硬件、软件的联调、测试。
小车多方式运行的功能和性能指标完全符合设计任务书的要求。
系统具有成本低廉、应用范围广等优点。
关键字:小车运行;可编程控制器;硬件设计;软件设计目录1 绪论 (1)1.1 课题的背景及意义 (1)1.2 设计的主要工作 (1)2 设计方案 (2)3 硬件系统的设计 (3)3.1 PLC的选型 (3)3.2 系统I/O分配 (4)3.3 系统硬件电路 (4)3.4 系统元器件选型 (5)4 小车控制系统软件设计 (8)4.1 PLC小车控制系统的介绍 (8)4.2 系统程序设计 (8)5 系统调试运行及结果分析 (11)5.1 系统的使用说明 (11)5.2 系统运行结果 (11)5.3 设计结论.................................. 错误!未定义书签。
5.4 设计体会 (12)结束语 (13)参考文献 (14)致谢 (15)附录A 元器件表 (16)附录B 程序清单 (17)1绪论1.1 课题的背景及意义在现代化工业生产中,为了提高生产效率,降低成本,减轻工人劳动负担,要求整个工艺生产过程全盘自动化,这就离不开控制系统,自动控制系统已被广泛应用于人类社会各个领域,在工业方面,对于冶金、化工、机械制造等生产过程中遇到各个物理量,包括温度、流量、压力、厚度、张力、速度等,有相应的控制系统,再次基础上通过数字计算机还建立起了控制性能更好和自动化程度更高的数字控制系统,以及具有控制与管理双重功能的过程控制系统。
项目课题:基于PLC小车自动往返控制2015年8月项目一:基于PLC 小车自动往返控制利用PLC 完成小车自动往返控制线路的安装与调试1、 按下正转启动按钮→正转接触器线圈得电吸合→电动机正向连续运转→小车右行;小车右行碰到SQ1→小车右行停止,延时1s 后小车左行。
2、 按下反转启动按钮→反转接触器线圈得电吸合→电动机反向连续运转→小车左行;小车左行碰到SQ2→小车左行停止,延时1s后小车右行。
3、按下停止按钮后,电动机停止运转。
4、SQ3、SQ4为小车运行的左右行极限位开关。
5、控制线路具有短路保护、过载保护等完善的保护措施。
6、各小组发挥团队合作精神,共同设计出PLC的I/O分配表,电气原理图、正确选择安装所需要的电器元件、规范完成线路的安装与配线、正确编制出PLC程序,并下载到PLC内,完成任务运行调试(空载与带载实验)。
一、电动机继电器控制线路二、PLC基本知识一、根据控制要求,首先确定I/O的个数,进行I/O的分配。
本案例需要8个输入点,2个输出点,如表2-1所示。
表2-1 PLC的I/O配置二、根据控制要求分析,设计并绘制PLC系统接线原理图,如下图2-1所示。
1.设计电路原理图时,应具备完善的保护功能,PLC外部硬件也具备互锁电路。
2.PLC继电器输出所驱动的负载额定电压一般不超过220V,或设置外部中间继电器。
3.绘制原理图要完整规范。
图2-1 plc系统接线原理图三、安装与接线1.材料准备:根据接线原理图,列出需要的所有材料清单,如表2-2所示。
(1)选择元件时,主要考虑元件的数量、型号及额定参数。
(2)检测元器件的质量好坏。
(3)PLC的选型要合理,在满足要求下尽量减少I/O的点数,以降低硬件的成本。
表2-2 材料清单2.安装与接线将所有元件装在一块配电板上,做到布局合理、安装牢固、符合安装工艺范。
(2)根据接线原理图配线,做到接线正确、牢固、美观(图片)。
四、程序设计1.过载保护:当电动机过载时,热继电器FR触点动作,软硬件都能使电动机停止。
目录摘要 (1)第一章概述....................................................... (2)第二章硬件设计 (3)1.主电路图 (3)2.I/O地址分配 (4)3.I/O接线图 (5)4.元件列表 (6)第三章软件设计 (7)1.程序流程图 (7)2.功能图 (8)3.梯形图 (9)4.指令表 (10)5.程序分析 (12)第四章软件硬件调试 (13)心得体会 (14)参考文献 (16)摘要P LC的定义有许多种。
国际电工委员会(IEC)对PLC的定义是:可编程控制器是一种数字运算操作的电子系统,专为在工业环境下应用而设计。
它采用可编程序的存贮器,用来在其内部存贮执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令,并通过数字的、模拟的输入和输出,控制各种类型的机械或生产过程。
其应按易于与工业控制系统形成一个整体,易于扩充其功能的原则设计。
PLC具有通信联网的功能,它使PLC与PLC 之间、PLC与上位计算机以与其他设备之间能够交换信息,形成一个统一的整体,实现分散集中控制。
本设计是基于PLC编程的生产流水线小车循环运动控制设计。
论述了小车控制系统的软硬件设计方案与其控制原理。
采用的是步进指令,因而比较简洁。
小车在一个周期内的运动由四段组成。
设小车最初在左端,当按下启动按钮,则小车自动循环地工作,当按下停止按钮时,则小车完成本次循环工作后,停止在初始位置。
关键词:PLC 步进指令循环控制第一章:概述可编程序控制器(PLC)是在电气控制技术和计算机技术的基础上以微处理器为核心,将自动化技术、计算机技术、通信技术融为一体的新型工业控制装置,以其编程简单、可靠性高、功能完善,体积小、重量轻的特有优势,广泛应用于各个行业。
该生产流水线上的小车自动控制系统是冶金、有色金属、煤矿、车站、港口、码头仓库、矿井等行业的主要设备之一。
本文介绍了一种基于三菱PLC控制的生产流水线自动控制小车系统设计方案。
信息科学与工程学院课程设计报告( 2012~2013 学年第二学期)题目装卸料小车多方式运行PLC控制院(系、部)控制系课程名称电气控制技术综合课程设计专业自动化年级2010级学号1015321018姓名黄佳琛指导老师晏来成郑义民目录第1章引言 ............................................................................... 错误!未定义书签。
1.1 三菱FX2N系列PLC介绍 ........................................... 错误!未定义书签。
1.2 设计内容及要求 ......................................................... 错误!未定义书签。
第2章系统总体方案设计 .. (4)2.1 系统硬件配置及组成原理 (4)2.1.1 PLC的基本结构 (4)2.1.2运料小车的工作原理及其主要组成部分 (4)2.2 系统变量定义及分配表 (4)2.3 PLC接线图设计 (5)2.4 系统可靠性设计 (6)第3章控制系统设计 (7)3.1 控制程序流程图设计 (7)3.2 控制程序设计思路 (8)3.3 控制程序具体实现 (9)第4章上位监控系统设计 ....................................................... 错误!未定义书签。
4.1 PLC与上位监控软件通讯 (10)4.1.1 组态软件 ............................................................. 错误!未定义书签。
4.1.2 组态通讯 ............................................................. 错误!未定义书签。
目录
摘要 (1)
第一章概述....................................................... (2)
第二章硬件设计 (3)
1.主电路图 (3)
2.I/O地址分配 (4)
3.I/O接线图 (4)
4.元件列表 (5)
第三章软件设计 (6)
1.程序流程图 (6)
2.功能图 (7)
3.梯形图 (8)
4.指令表 (9)
5.程序分析 (11)
第四章结论 (12)
第五章设计感想 (13)
第六章参考文献 (15)
摘要
P LC的定义有许多种。
国际电工委员会(IEC)对PLC 的定义是:可编程控制器是一种数字运算操作的电子系统,专为在工业环境下应用而设计。
它采用可编程序的存贮器,用来在其内部存贮执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令,并通过数字的、模拟的输入和输出,控制各种类型的机械或生产过程。
其应按易于与工业控制系统形成一个整体,易于扩充其功能的原则设计。
PLC具有通信联网的功能,它使PLC与PLC 之间、PLC与上位计算机以及其他设备之间能够交换信息,形成一个统一的整体,实现分散集中控制。
本设计是基于PLC编程的生产流水线小车循环运动控制
设计。
论述了小车控制系统的软硬件设计方案及其控制原理。
采用的是步进指令,因而比较简洁。
小车在一个周期内的运动由四段组成。
设小车最初在左端,当按下启动按钮,则小车自动循环地工作,当按下停止按钮时,则小车完成本次循环工作后,停止在初始位置。
关键词:PLC 步进指令循环控制
第一章:概述
可编程序控制器(PLC)是在电气控制技术和计算机技术的基础上以微处理器为核心,将自动化技术、计算机技术、通信技术融为一体的新型工业控制装置,以其编程简单、可靠性高、功能完善,体积小、重量轻的特有优势,广泛应用于各个行业。
该生产流水线上的小车自动控制系统是冶金、有色金属、煤矿、车站、港口、码头仓库、矿井等行业的主要设备之一。
本文介绍了一种基于三菱PLC控制的生产流水线自动控制小车系统设计方案。
利用PLC 控制技术,可实现小车相关运动,小车在一个周期内的运动由四段组成。
设小车最初在左端,当按下启动按钮,则小车自动循环地工作,若按下停止按钮,则小车完成本次循环工作后,停止在最初位置。
第二章:硬件设计
1. 主电路图
图2-1
该电路图有KM1和KM 2两个开关,通过分别接通KM1和KM2来控制小车的正反转。
假设接通KM1为正转,接通KM2
为反转。
2. I/O地址分配
表2-1
X1 行程开关SQ1 Y0 右行X2 行程开关SQ2 Y1 左行X3 行程开关SQ3 Y0 右行X4 行程开关SQ4 Y0 左行3.I/O接线图
COM0
X0
X1
X2 X3 X4Y1 Y0
COM1COM
KM1
KM2
图2-2
输入输出
4.元件列表
表2-2
元件个数QS 3 FU 3 KM 6
电动机M 1 SQ 4 SB 2
状态寄存器S 5
辅助继电器M 1 HL指示灯 2
第三章:软件设计1.程序流程图
程序开始
初始化
启动
右行
行程开关
SQ4闭合
左行
行程开关
SQ2闭合
右行
行程开关
SQ3闭合
左行
行程开关
SQ1闭合
是否
是否停止
图3-1
2.功能图
S21 S24 S22 S23
Y0
Y1
Y0
Y1 M8002
X0
X4
X2
X3
X1
X16
S0
启动
停止
3-2步进顺控方式功能图
3.梯形图
图3-3
4.指令表
表3-1
步序指令器件号说明
0 LD M8002
1 SET S0 初始步
2 ZRST Y0
3 Y1
4 LD X0 启动按钮
5 OR M0
6 OUT M0
7 STL S0
8 LD M0
9 ZRST S21
10 S24
11 SET S21
12 STL S21
13 OUT Y0 右行
14 LD X4
15 SET S24
16 STL S24
17 OUT Y1 左行
18 LD X2
19 SET S22
20 STL S22
21 OUT Y0 右行
22 STL S22
23 LD X3
24 SET S23
25 STL S23
26 OUT Y1 左行
27 LD X1
28 ANI X16 停止按钮
29 SET S0
30 RET
31 END
5. 程序分析
首先用初始步使系统回到初始状态,然后对Y0和Y1复位,当按下启动按钮X0时,由于辅助继电器的自锁,使得M0接通,然后再对S21、S22、 S23、S24 复位,则小车启动,且向右运行。
当小车运行到最右端时,行程开关SQ4即X4接通,使得置位S24,并输出Y1,即向左运行,当其再向左运行使得SQ2即X2接通时,会置位S22,并输出Y0,即向右运行,当其使得行程开关SQ3即X3接通时,会置位S23,并输出Y1,即向左运行,一直到其使得行程开关SQ1即 X1接通时,则重新回到原点,继续循环运行。
若按下停止按钮X16时,小车完成本次循环工作后,停止在初始位置。
第四章:结论
实践证明,本设计所采用日本三菱公司生产的小型可编程控制器的硬件设计和程序设计是完全可行的,在实践中取得了不错的效果。
所设计的以PLC为核心的小车循环运动系统,性能可靠、操作简单方便、易于维护、环境适应性强,还能容易的随时修改可编程序控制器程序,达到了预期效果。
第五章:设计感想
这次课程设计历时二个星期多左右,通过课程设计,发现自己的很多不足,自己知识的很多漏洞,看到了自己的实践经验还是比较缺乏,理论联系实际的能力还急需提高。
这次的课程设计也让我看到了团队的力量,我认为我们的工作是一个团队的工作,团队需要个人,个人也离不开团队,必须发扬团结协作的精神。
对我而言,知识上的收获重要,精神上的丰收更加可喜。
让我知道了学无止境的道理。
我们每一个人永远不能满足于现有的成就,人生就像在爬山,一座山峰的后面还有更高的山峰在等着你。
挫折是一份财富,经历是一份拥有。
这次课程设计必将成为我人生旅途上一个非常美好的回忆!
感谢老师的耐心的指导,同学的帮助。
不管最终结果怎样,我都要继续努力。
知识是无穷的,我想我能做的也就是不断的补充自己的知识,不断的充实自己。
我想说:为完成这次课程设计确实很辛苦,但苦中仍有乐,同学们有说有笑,相互帮助,多少人间欢乐在这里洒下,这个课程设计确实很累,但种种艰
辛这时就变成了最甜美的回忆!
对我而言,知识上的收获重要,精神上的丰收更加。
让我知道了学无止境的道理。
我们每一个人永远不能满足于现有的成就,人生就像在爬山,一座山峰的后面还有更高的山峰在等着你。
挫折是一份财富,经历是一份拥有。
这次课程设计必将成为我人生旅途上一个非常美好的回忆!
第六章:参考文献
