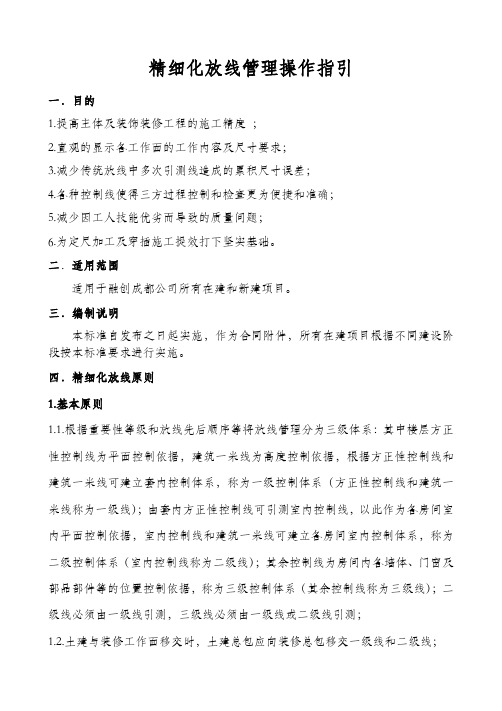

精细化放线管理操作指引一．目的1.提高主体及装饰装修工程的施工精度；2.直观的显示各工作面的工作内容及尺寸要求；3.减少传统放线中多次引测线造成的累积尺寸误差；4.各种控制线使得三方过程控制和检查更为便捷和准确；5.减少因工人技能优劣而导致的质量问题；6.为定尺加工及穿插施工提效打下坚实基础。
二．适用范围适用于融创成都公司所有在建和新建项目。
三．编制说明本标准自发布之日起实施，作为合同附件，所有在建项目根据不同建设阶段按本标准要求进行实施。
四．精细化放线原则1.基本原则1.1.根据重要性等级和放线先后顺序等将放线管理分为三级体系：其中楼层方正性控制线为平面控制依据，建筑一米线为高度控制依据，根据方正性控制线和建筑一米线可建立套内控制体系，称为一级控制体系（方正性控制线和建筑一米线称为一级线）；由套内方正性控制线可引测室内控制线，以此作为各房间室内平面控制依据，室内控制线和建筑一米线可建立各房间室内控制体系，称为二级控制体系（室内控制线称为二级线）；其余控制线为房间内各墙体、门窗及部品部件等的位置控制依据，称为三级控制体系（其余控制线称为三级线）；二级线必须由一级线引测，三级线必须由一级线或二级线引测；1.2.土建与装修工作面移交时，土建总包应向装修总包移交一级线和二级线；1.3.各项目均应以此操作指引为放线管理依据，在开工前结合实际情况编写放线管理策划书并报工程管理部审批；1.4.各项目须设置放线样板，且每个户型样板不少于一户，经工程管理部样板验收合格后方可进行大面积放线；1.5.对墨线及标识不强制规定标注工具及字体大小，但应做到清晰明了、易于识别、防水耐久；1.6.新工作面在工完场清后应及时放线，已完成放线的区域必须做到工完场清，否则放线管理无意义；1.7.各项目严格要求工人做到无线不施工，并提前作好各种控制线的技术交底；审查图纸：所有尺寸、建筑物关系进行校核，平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致；室内外标高之间的关系是否正确。

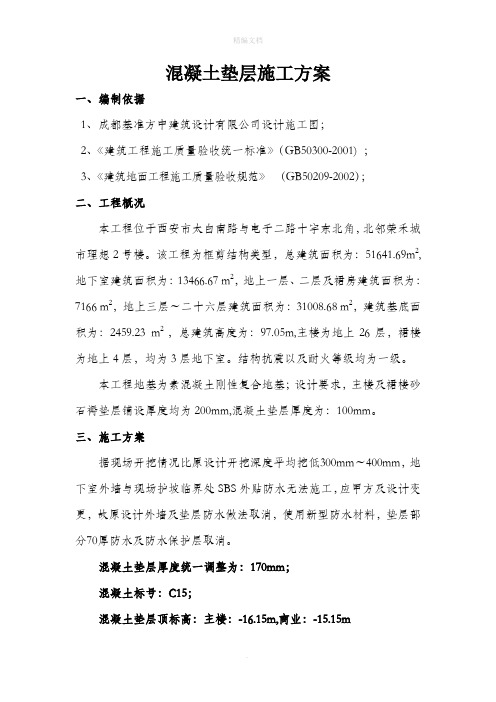

混凝土垫层施工方案一、编制依据1、成都基准方中建筑设计有限公司设计施工图；2、《建筑工程施工质量验收统一标准》（GB50300-2001) ；3、《建筑地面工程施工质量验收规范》（GB50209-2002）；二、工程概况本工程位于西安市太白南路与电子二路十字东北角，北邻荣禾城市理想2号楼。
该工程为框剪结构类型，总建筑面积为：51641.69m2,地下室建筑面积为：13466.67 m2，地上一层、二层及裙房建筑面积为：7166 m2，地上三层～二十六层建筑面积为：31008.68 m2，建筑基底面积为：2459.23 m2 ，总建筑高度为：97.05m,主楼为地上26层，裙楼为地上4层，均为3层地下室。
结构抗震以及耐火等级均为一级。
本工程地基为素混凝土刚性复合地基；设计要求，主楼及裙楼砂石褥垫层铺设厚度均为200mm,混凝土垫层厚度为：100mm。
三、施工方案据现场开挖情况比原设计开挖深度平均挖低300mm～400mm，地下室外墙与现场护坡临界处SBS外贴防水无法施工，应甲方及设计变更，故原设计外墙及垫层防水做法取消，使用新型防水材料，垫层部分70厚防水及防水保护层取消。
混凝土垫层厚度统一调整为：170mm；混凝土标号：C15；混凝土垫层顶标高：主楼：-16.15m,商业：-15.15m按照图纸会审变更：1、考虑本工程现场情况，褥垫层平面范围：按护坡底部，延基坑四周满铺。
褥垫层级配砂石主楼调整为300厚，裙楼级配砂石调整为200厚；2、原设计1#楼东侧主楼边线向东3.8m,西侧主楼边线向西5.2m,北侧主楼边线向北4m,为商业部分，土层开挖深度与主楼土层开挖深度标高相差1m,未设计砂石褥垫层；按现场开挖情况，此部分主楼边向外至地下室外墙处（现场护坡边）开挖土层标高与主楼开挖土层标高一致；故考虑到施工要求，商业基础土层超挖部分使用砂石褥垫层铺设，根据现场情况，铺设厚度最薄处及最厚处高度约为：700mm～1000mm；3、考虑到商业部分砂石褥垫层铺设厚度过大，与主楼临界处无法夯实，故采用以下两种方法施工：1.模板支撑加固方法进行施工。
塔式起重机附着安装施工方案一、编制说明本方案用于指导保利公园198-丁香郡1-8# 工程项目部（QTZ 5013 ）塔式起重机附着安装工作，以保证塔机附着安装工作安全、有序、高效的完成。
本方案主要依据（QTZ 5013 ）自升式塔式起重机使用说明书、安装方案、《建筑起重机械安全监督管理规定》（建设部令第166号）《JG/T100塔式起重机操作使用规程》、《DB51/T588塔式起重机安装与拆卸规则》等法规标准编制。
方案主要内容包括对安装单位安装工作的具体要求，同时提出了对工程承建单位有关协作工作的基本要求，提请工程承建单位予以落实。
二、工程概况招标单位：成都市新都区保利投资有限公司设计单位：成都市基准方中建筑设计事务所工程名称：保利·公园198-丁香郡A区1—3#、5—8#楼工程工程地址：成都市新都区蜀龙大道三段西南侧建筑面积：146325 m2，建筑层数：5—8#楼为地上18层，地下2层。
1—3#楼为地上26层，地下2层。
建筑高度：5-8#楼：地上60.85m，地下-12.2m，总高度为73.05m；1-3#楼: 地上84.3m，地下-11.9m，总高度为96.2m。
建筑层高：3m。
结构型式：框架-剪力墙结构本塔机附着安装概况：本塔机型号为QTZ 5013，塔机独立高度为40 米，塔机在约25米处开始安装第一道附着，之后每隔9米安装第二道附着，5-8#楼分别在4F、7F、10F、13F、16F共安装5道附着，1-3#楼分别在4F、7F、10F、13F、16F、19F、22F、25F共安装8道附着。
3、塔机概况整机参数表4、塔机安装概况本项目7 台塔机2010年1月由我公司进行首次安装，安装高度为35米。
三、附着设置指导书1、基本要求(依据地方标准《DB51/T588塔式起重机安装与拆卸规则》)。
2、塔机安装的高度超过独立高度时，必须按照使用说明书的要求安装附着装置。
附附装置的安装位置必须符合使用说明书的规定。
混凝土垫层施工方案一、编制依据1、成都基准方中建筑设计有限公司设计施工图；2、《建筑工程施工质量验收统一标准》（GB50300-2001) ；3、《建筑地面工程施工质量验收规范》（GB50209-2002）；二、工程概况本工程位于西安市太白南路与电子二路十字东北角，北邻荣禾城市理想2号楼。
该工程为框剪结构类型，总建筑面积为：51641.69m2,地下室建筑面积为：13466.67 m2，地上一层、二层及裙房建筑面积为：7166 m2，地上三层～二十六层建筑面积为：31008.68 m2，建筑基底面积为：2459.23 m2 ，总建筑高度为：97.05m,主楼为地上26层，裙楼为地上4层，均为3层地下室。
结构抗震以及耐火等级均为一级。
本工程地基为素混凝土刚性复合地基；设计要求，主楼及裙楼砂石褥垫层铺设厚度均为200mm,混凝土垫层厚度为：100mm。
三、施工方案据现场开挖情况比原设计开挖深度平均挖低300mm～400mm，地下室外墙与现场护坡临界处SBS 外贴防水无法施工，应甲方及设计变更，故原设计外墙及垫层防水做法取消，使用新型防水材料，垫层部分70厚防水及防水保护层取消。
混凝土垫层厚度统一调整为：170mm；混凝土标号：C15；混凝土垫层顶标高：主楼：-16.15m,商业：-15.15m按照图纸会审变更：1、考虑本工程现场情况，褥垫层平面范围：按护坡底部，延基坑四周满铺。
褥垫层级配砂石主楼调整为300厚，裙楼级配砂石调整为200厚；2、原设计1#楼东侧主楼边线向东3.8m,西侧主楼边线向西5.2m,北侧主楼边线向北4m,为商业部分，土层开挖深度与主楼土层开挖深度标高相差1m,未设计砂石褥垫层；按现场开挖情况，此部分主楼边向外至地下室外墙处（现场护坡边）开挖土层标高与主楼开挖土层标高一致；故考虑到施工要求，商业基础土层超挖部分使用砂石褥垫层铺设，根据现场情况，铺设厚度最薄处及最厚处高度约为：700mm～1000mm；3、考虑到商业部分砂石褥垫层铺设厚度过大，与主楼临界处无法夯实，故采用以下两种方法施工：1.模板支撑加固方法进行施工。
某展示中心斜柱结构设计分析发布时间：2022-08-09T05:06:11.989Z 来源：《建筑设计管理》2022年第6期作者：刘锐清邓丹李发福[导读] 建筑功能为展示中心，坡地建筑，高差约14米，分三台处理场地高差，每台高差约5米。
刘锐清邓丹李发福云南康旅投资发展有限公司云南昆明 650500基准方中建筑设计股份有限公司四川成都 610031【摘要】建筑功能为展示中心，坡地建筑，高差约14米，分三台处理场地高差，每台高差约5米。
地上结构采用钢框架结构，楼面板采用钢筋桁架楼承板。
由于本工程为坡地建筑，存在掉层，且为了立面效果，掉层端部设置斜柱，局部框架柱无法下落，导致斜柱带转换。
因此，结构存在扭转不规则，平面凹凸不规则，竖向不规则等多项不规则。
根据计算分析结果和概念设计方法，对关键构件（斜柱、转换梁）和薄弱部位做了适当的加强，保证结构在地震作用下的可靠性，且满足了业主对建筑功能效果的控制要求。
【关键词】斜柱；展示中心；结构分析；楼板应力分析0 前言随着生活水平的日益提高，人们对居住的要求不仅仅是关注居住功能以及面积大小的问题，对品质、健康、绿色、生态提出了更多的要求。
因此，如何将建筑真实的融入到周边环境，投入到大自然的怀抱中，体现出一种可见的、系统的、生动的、人性的、生态的生活方式，将是现代建筑营销展示中心越来越凸出的重点。
因此，越来越多新建的展示中心将更贴近于生活、贴近于自然。
在坡地建筑的展示中心设计中，这种要求更加凸出，因此，对该类建筑的结构设计提出了更高的要求。
本文将结合某山地建设项目展示中心分享结构设计时在实现建筑功能与效果的前提下，同时也实现了力与美的完美结合，并分享斜柱在本工程设计中的相关技术要点。
1 概况本项目抗震设防烈度为8度，地震加速度0.3g，Ⅱ类场地，钢框架结构。
坡地建筑，场地高差约14米，分三台。
地上建筑为两层，局部掉层，总建筑面积约2683平米。
高差位置设置独立挡土墙挡土，主体设计时水平地震影响系数考虑放大。
结构计算书格式标准操作指导书结构计算是结构设计的基础与重要依据，计算书的正确性、有效性、可靠性是确保施工图设计质量的重要和必要的条件。
为便于结构设计人员规范有效地编写计算书，根据《建筑工程设计文件编制深度规定》，并结合目前我事务所结构设计人员在建筑工程设计计算书编写中存在的问题，提出关于建筑结构计算书编制的基本要求，供设计人员参考使用。
结构计算书必须在项目出图后及时完成，保证图纸审查需要。
计算书打印人员应负责计算书的完整性以及计算书装订内容的顺序，电算设计人员应负责相应计算书的准确性，再由电算校对人员进行检查，最后经专业负责人进行校核（包括计算内容装订顺序），准确无误后，方可签字。
结构计算书归档规定：结构计算书签字完成后，采用夹子夹住交给档案室，档案室负责计算书编码、复印、折叠、并装订成册。
根据档案室要求，计算书应为两份，计算书纸张不大于A3时，打印一份（档案室编码完成后，各结构设计室秘书复印另一份）；计算书纸张大于A3时，要求必须打印两份（若大于A3纸张较多，要求该部分单独成册）。
为保证装订质量，对于较厚计算书，应分册装订。
结构计算书应包括以下内容：1共同部分1.1 计算书封面注意事项：1计算书封面内填写设计号、子项名称时，若相同的结构计算单元有不同的子项名称，应填写相应的所有设计号与子项名称，有不同处，应注明特殊性。
2 计算书封面应填写本工程结构设计计算程序及版本。
3 计算书封面填写的计算内容应与装订内容相同，且应按填写顺序编码、装订。
1.2荷载整理（内容参见：结构专业荷载整理范本标准操作指导书）1.3梁、墙柱节点输入及楼面荷载平面图（要求将楼板自重显示，便于校核楼板板厚）1.4楼、屋面现浇板面积图以及相应板厚（楼板厚度图中应注明与之相对应的结构楼层）1.5楼梯计算书1.6基础计算书1.6.1基础计算参数取值（包括：地基承载力特征值、基础宽度和埋深的地基承载力修正系数、基础底面以下土的重度（或浮重度）、基础底面以上土的加权平均重度、承载力修正用基础埋置深度、修正后的地基承载力特征值）及相应示意简图。
建筑专业常见问题检查记录表
设计室: 设计阶段方□初□施□检查岗位校对□校核□审核□审定□
检查人签字：日期：年月日注：1.本表应以子项为单位填写。
2.本表由检查人在校审设计文件时分别填写。
检查人检查到设计文件中出现表中所列问题时,
用“√”在表中“标记栏”中注明，并在表中“所在文件或图号”栏中注明出处。
3.校对、校核、审核人填写本表后交项目所在设计室第一负责人。
项目所在设计室第一负责
人统计完成后，交所在专业室第一负责人保存。
4.审定人填写本表后交技术管理室保存。
5. 本表不能替代《校审记录单》，是将校审时发现的部分问题予以特别记录。
Identification and seismic detection of brick
masonry construction of bottom framewor
作者： 刘伯栋[1] 马志林[2]
作者机构： [1]杨凌职业技术学院,陕西杨凌712100 [2]成都基准方中建筑设计事务所,四川成都610041
出版物刊名： 河南城建学院学报
页码： 32-36页
年卷期： 2011年 第3期
主题词： 底层框架 检测 强度校核 抗震鉴定
摘要：某员工宿舍楼为底部两层框架的砖混结构，由于使用时间较长，需要进行强度校核和安全性鉴定。
通过查勘房屋现状、检测主要构件材料强度、调查构件配筋，对结构进行强度校核与抗震安全性评定，并提出加固建议，可供类似工程参考。
实测实量操作指引（试行）中建三局世茂龙岗花园项目部2016年6月目录一、混凝土结构工程 31.1 基本原则 (3)1.2 实测实量范围 (3)1.3截面尺寸偏差【砼结构】 (3)1.4表面平整度【砼结构】 (4)1.5垂直度【砼结构】 (5)1.6顶板水平度极差【砼结构】 (7)1.7 楼板厚度【砼结构】 (8)1.8 外观质量缺陷【砼结构】 (10)二、砌筑工程 (11)2.1基本原则 (11)2.2 实测实量范围 (11)2.3 表面平整度【砌筑工程】 (11)2.4 垂直度【砌筑工程】 (13)2.5 方正度【砌筑工程】 (15)2.6门窗洞口尺寸【砌筑工程】 (16)2.7 砌体观感质量（节点）【砌筑工程】 (18)2.8 防渗漏工程 (18)五、抹灰工程 (20)5.1 基本原则 (20)5.2 墙体表面平整度 (20)5.3 墙面垂直度 (21)5.4 阴阳角 (23)5.5 净高 (24)5.6 房间开间/进深偏差 (25)5.7 窗框内侧与墙面内侧大小头偏差 (26)5.8 空鼓 (27)5.9 裂缝 (28)5.10地面工程 (28)5.11 抹灰观感 (30)附件：表格 (30)编写依据：公司第三方实测实量方法结合业主实测实量要求一、混凝土结构工程1.1 基本原则1.1.1取样原则全数取样1.2 实测实量范围1.2.1混凝土结构截面尺寸、表面平整度、垂直度、楼板厚度、顶板极差及混凝土外观质量检查；1.2.2公共建筑中宜选用3m靠尺；层高超过3.5m取消实测项顶板极差及楼板厚度；1.3截面尺寸偏差【砼结构】1.3.1标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。
1.3.2格标准：截面尺寸偏差[－5，8]mm 。
1.3.3量工具：5m钢卷尺1.3.4量方法和数据记录：（1）以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。
（2）同一面墙/柱面作为1个实测区，累计实测实量10个实测区。
4 结构专业4.1 校对4.1.1一般性规定4.1.1.1检查图面质量，是否有重叠字符、乱码；4.1.1.2字体类型、大小是否符合公司制图标准；4.1.1.3图纸名称是否正确，图框内容是否正确；4.1.1.4附注说明是否统一；4.1.1.5轴号、尺寸是否与建筑图相符；4.1.1.6检查校对所需的资料是否齐备；接受校对资料中至少应包含本项目统一技术措施、荷载清理和结构定案文本(可采用电子文本)；应对所校对的内容进行全部核对，对完整性、准确性负责；4.1.1.7所接收的设计文件错误较多时，应通知专负，以确定是否返还设计人员深化设计；4.1.2计算校对4.1.2.1一般性规定A.检查所校对部分计算书完整性，是否漏项（含统一技术措施）；B.采用PKPM电算时，计算书至少应包括总信息(WMASS.OUT)、周期(WZQ.OUT)、位移信息(WDISTP.OUT)、截面简图、原始荷载图、配筋简图等；C.手写计算书（或利用其他软件计算），应具有以下特征：a)计算假定条件；b)思路清晰，步骤完整；c)各力学、数学单位、符号表达符合相关规定并清楚表达其含义；d)计算书编号清晰，计算人、校对人均应署名；e)引用规范外公式时，应注明出处；D.项目过程中，推荐进行两次电算校对:第一次电算校对主要有以下方面：a)根据荷载清理，校对一般性荷载；b)检查结构布置是否合理，是否满足使用功能要求，是否与模板图对应；模型中采用的假定条件是否与实际情况相符(若不符，应有相应措施)；c)根据项目统一技术措施，检查技术、经济指标是否满足要求；第二次电算校对除应包含以上内容外，还应检查：a)根据荷载清理和建筑条件图，细化荷载校对；b)检查结构布置是否符合结构定案要求；E.钢结构主要节点应提供计算书；4.1.2.2基础A.基础类型及相关设计原则应在统一技术措施和结构定案中制定；独立基础最小配筋原则应在统一技术措施中明确；筏板基础厚度及通长钢筋应经专业负责人确认；按地规确认是否需提供沉降计算；应检查设计是否与地勘报告相符，是否存在软弱下卧层、相应的处理方法及计算书；抗浮计算方法及措施应由结构定案确定；B.核查基础计算书，检查计算图式是否与施工图基础详图一致；如联合基础有多种算法，不同的计算方法应与不同的配筋方案相适应；C.桩基础：单桩承载力特征值应考虑多种因素并结合计算书由结构定案综合确定；检查桩承载力计算书(竖向力、水平力、水平位移)，落实相关桩型承载力特征值的地区经验值,了解相关桩型施工方法和适用条件；承台选用图集手册设计时，应仔细了解编制说明及适用情况;D.检查地下室侧壁计算书时，应注意计算假定是否符合实际，应检查抗浮水位标高是否与地勘报告相符；侧壁侧压力计算应符合实际情况并采用比较成熟可靠的计算方法，应在结构定案中予以明确；E.抗浮计算时，鉴于目前有关规范、规程及地方标准所采用的相应的计算方法（主要是分项系数取值不同）略有不同，所以抗浮计算方法应有专负会同审定人员确定。
计算配筋时，应按基本组合;F.当有地下水作用时,计算方法和措施由专负确定并应在统一措施中明确；G.基础修正: 可按国家规范、四川省地方标准、北京市院标准等进行(由专负确定方法)，但应注意在计算独立地下室独立基础时，当室外地面远离基础剪切破坏面时不建议按室外地面进行修正，否则应有可靠保证措施和相应的计算；4.1.2.3与结构(构件)布置有关的计算校对A.梁墙平面外连接时，是否需设暗柱及相关设计原则，由专负确定；B.检查角柱定义、连梁定义是否正确,无合理理由时，按跨高比为5确定是否为连梁，若某片墙体连梁超筋多于20%应查明原因并给出措施;C.有降板时，应检查主次梁标高关系，并尽量梁底平板底；有退台时，应检查主次梁相互关系，计算模型是否相符，同时应注意是否影响下层房间功能;D.有大于两向交叉的梁柱节点时，应注意排筋合理性及柱截面是否合理；E.坡屋面建模是否符合统一措施要求，是否符合实际情况，不应出现直折角框架梁，次梁不宜；老虎窗所在的区域，楼板应按开洞处理（电算人员应与制图人员交接，并明确计算方法）；F.剪力墙结构中设置少量框架柱时，结构底层框架部分承担的倾覆力矩不应大于10%(如不满足，需进一步研究决定)；当剪力墙结构有较多短肢墙和框柱时，判断标准由专负确定（多层剪力墙结构较常见此问题）；4.1.2.4荷载校对A.检查荷载是否与结构统一措施规定一致；B.措施中未涵盖的内容应与建筑图核对是否一致；C.开洞墙体（如外墙）可按满墙折减（应在统一措施中明确）；D.三跑及以上楼梯时，应注意荷载数值和传力是否符合实际情况；E.坡屋面相关荷载是否考虑了角度的影响；F.应检查程序(如PKPM)是否自动计算板自重，容重取值是否符合统一措施的规定；4.1.2.5计算(PKPM电算)结果校对A.WMASS.OUT 中，重点检查：a)前处理数据是否正确(如设防烈度、抗震等级、风荷载信息、墙体配筋率、材料强度、各构件砼标号等)；b)框架剪力墙（框筒）结构应检查0.2Q0剪力调整起止楼层号；c)检查各楼层单位面积质量分布是否异常，是否存在质量分布明显不均匀的情况；d)检查刚心、偏心率、相邻层抗侧移刚度比，宜满足《高规》3.5.2条相关规定，当不满足时，也应保证本层侧向刚度不小于上一层的50%；e)多层框架结构应充分注意《抗规》5.5.2条第二款之规定；f)检查转换层等效侧向刚度比（该项检查应配合使用高规附录Ｅ）；g)检查楼层抗剪承载力及承载力比值是否异常（若异常应要求按实际承载力进行校核）；h)检查刚重比是否异常;B.WZQ.OUT中，重点检查：a)周期比限值：A级不大于0.9,复杂高层不大于0.85;b)第一周期不得为扭转；c)检查各振型基底剪力是否正常;d)检查剪重比（可在规范限值下浮，由专负确定）；e)检查有效质量系数不小于90%(是否存在局部振动)；f)框剪结构时，检查倾覆力矩比值;g)当建筑物有较多斜向抗侧力构件时，应在前处理中附加地震作用方向；当水平荷载最大作用方向角度大于15度时也应回代，回代方式由专负确定；C.WDISP.OUT中，重点检查：a)位移比是否满足规范规定及建质[2006]220号规定;b)检查单向地震作用下层间位移角是否满足规范要求；当由于建筑方案问题造成层间位移角不满足规范要求时，考察有害位移角水平后可适当放宽（但应由专负确定量化标准）；D.检查各构件配筋合理性;如梁、墙配筋尽管不超限，但配筋量大，配筋困难；出现此情况应查找原因；E.框架柱轴压比不得超限；墙体轴压比按平均值计算，均应满足规范要求；F.墙体厚度不满足规范相关要求时，电算人员应补充墙体稳定性计算，并形成计算文件用于存档；G.挑梁、挑板长度较大时，应补充手算文件，检查裂缝、挠度是否满足要求；若采用其他程序计算，应有完整计算过程。
折梁长度较大时，应有完整计算书;4.1.3结构设计总说明4.1.3.1核对设计依据条件是否正确，结构体系选型、结构材料选用、统一构造作法、选用标准图等是否正确合理，对涉及使用、施工等方面需作说明的问题是否已作交代。
