工程制图的规范和标准

基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。

以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。

4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示。

5尺寸文字：表示实际测量值。

系统自动计算出测量值，并附加公差、前缀和后缀等。

用户可自定义文字或编辑文字。

6尺寸线：表示标注的范围。

尺寸线两端的起止符表示尺寸的起点和终点。

尺寸线平行所注线段，两端指到尺寸界线上。

如图8-44(a)所示。

7起止符：表示测量的起始和结束位置。

系统提供多种符号供选用，用户可以创建自定义起止符。

如图8-44(a)所示。

8尺寸界线：从被标注的对象延伸到尺寸线。

起点自注点偏移一个距标注尺寸的三要素1. 尺寸界线——用来限定所注尺寸的范围。

用细实线绘制。

一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。

超出尺寸线终端2-3mm。

2. 尺寸线（含有箭头）——用细实线绘制。

要与所注线段平行。

3. 尺寸数字标注尺寸的符号直径用“Ф”表示，球用“SФ”、“SR”表示。

半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。

2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出，尺寸线是圆弧线。

实际上根本不是这样的，数字不必水平书写。

3、标注圆和圆弧时：圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时，尺寸线应通过圆心。

尺寸数字不能被任何图线穿过；大尺寸在外，小尺寸在内。

工程图纸制图标准1.1.1 以实际尺寸绘制按正投影法（顶棚平面图宜用镜像投影法）并用第一角画法绘制所有实体；1.1.2 以规定的适当比例放大或缩小图框；1.1.3 修改图框中部分文本；1.1.4 进行尺寸标注和文字说明。

1.2 图框、图纸幅面及比例1.2.1图框1 图框分为两种，一种用于方案图、施工图或竣工图的施工图框，另一种用于加工图的加工图框。

设计时必须采用本标准指定的最新标准图框，除投标时招标文件有特殊要求除外，不得另行使用其它图框，并将图框中待补充内容填充完整，每个工程项目的同种图框必须完全一致。

2 施工图框中所表达的内容包括设计变更、备注、建筑设计、业主、工程监理、总承包、公司名称及徽记、工程名称、工程编号、图名、设计、审核、批准、比例、页码、图纸编号、修改序号等17项。

3 加工图框中公司名称及徽记、工程名称、图名、设计、审核、批准、日期、图号、比例、页号等14项。

4 图框一般应采用“索引”引用。

5 采用“插入”方式引用图框，不可以将图框炸开。

6 图框的比例应与图的比例一致，并采用整数比例。

7 不得改变图框中各部分的颜色及线型。

8 标准方案图和施工图图框有A0、A1、A2、A3横式幅面四种，加工图图框有A3、A4横式幅面和A4竖式幅面三种。

1.2.2 图纸幅面1 各种图纸的幅面尺寸（高×宽）标准为：A0—841×1189，图框尺寸距边尺寸10，装订线尺寸25；A1—594×841，图框尺寸距边尺寸10，装订线尺寸25；;A2—420×594，图框尺寸距边尺寸10，装订线尺寸25；A3—297×420，图框尺寸距边尺寸5，装订线尺寸25；A4—210×297，图框尺寸距边尺寸5，装订线尺寸25。

2 图纸的短边不得加长，A3-A0的长边可以加长，其中A3和A1以210的倍数加长，A2和A0以149的倍数加长。

3 一般A3-A0图纸采用横式幅面装订，A4图纸采用竖式幅面装订，投标的方案图和施工时的施工图采用A3横式幅面装订，加工图和存档图采用A4竖式幅面装订。

建筑工程制图规范建筑工程制图规范是指在建筑设计和施工中，规范化制作和使用专业图纸的一套准则和要求。

以下是一套基本的建筑工程制图规范：一、图纸的纸张规格和图幅封面标准1. 图纸纸张规格一般采用A系列纸张，如A0、A1、A2等。

图纸应采用白纸编制，清晰明亮，纸张应平整，无皱、波纹等缺陷。

2. 图框封面标准应包括项目名称、编制部门、图号、图名、图纸比例、日期、审核和签字等信息。

二、图纸比例1. 建筑平面图一般采用1:100至1:500的比例；立面图一般采用1:50至1:200的比例；剖面图一般采用1:100至1:200的比例。

2. 比例尺应标注在图纸上，并经常检查比例标注是否正确。

三、图例和符号1. 图例应一致、简洁明了，图例中的图符和文字应有一定的大小和粗细要求。

2. 符号应按照国家和地区的标准规定使用，如建筑行业标准、国家标准等。

3. 符号应绘制规范，线条清晰，不得有重影、断线、缺角等情况。

四、线条和字体1. 线条的粗细应适度，避免过粗或过细，保持线条的清晰度。

常用线条的线型应按照标准规定使用，如实线、虚线、点线等。

2. 字体应统一，大小适中，清晰易读。

字体一般采用宋体或等线字体，不得使用艺术字体。

五、图纸格式1. 建筑平面图的编制应按照建筑设计规范要求，包括项目的布局、功能分区、空间尺寸、建筑结构等信息。

2. 立面图应清晰明了，包括建筑物的外立面形象、建筑材料和窗户等装饰元素。

3. 剖面图应能准确表示建筑物的内部结构，包括墙体、柱子、楼梯、管道等。

六、图纸质量要求1. 图纸应经过审核和审查，确保图纸的准确性和合理性。

2. 图纸应规范的保存和归档，并按照施工进度和需要及时更新和补充。

3. 图纸应按照标准的图纸抄写要求进行制作，确保图纸的清晰度和可读性。

七、图纸的编号和归档1. 图纸应按照一定的编号规则进行编制，确保图纸的唯一性和顺序性。

2. 图纸应严格按照项目的建设顺序进行归档，方便查找和使用。

对于已完成的图纸，应按照规定进行归档保存。

工程制图基本规则一、概述工程制图是指使用特定的符号和规范，将工程设计的内容制成图形形式，以便于理解和交流的过程。

在工程制图中，遵循一定的基本规则非常重要。

本文将介绍工程制图的基本规则，以确保制图的清晰、准确和规范。

二、图面规格在开始制图之前，必须确定图面的规格。

图面规格应根据制图需要确定，一般情况下为A0、A1、A2等标准尺寸。

在确定图面规格时，应注意留出足够的边距，以确保图纸内容清晰，并方便装订、存储和检索。

三、图幅和尺寸图幅是指图纸上实际图形的大小，尺寸是图框的大小。

在制图过程中，必须准确控制图幅和尺寸。

图幅应符合国家标准，如GB4457-2013《机械产品图样和零部件》和GB/T50741-2011《建筑工程图样》等。

图幅和尺寸的选择应考虑到图纸的内容和使用情况，如在绘制大型机械设备的总图时，应选用较大的图幅。

而绘制零部件和装配图时，则应根据需要选用不同大小的图幅。

同时，图幅和尺寸的选择也应考虑到生产和复制的方便，以节约成本。

四、图框图框是图纸的外边框，用于容纳图形和注释框，也是工程制图的重要组成部分。

图框应包括作图单位、图号、编制日期、制图人签名等必要信息。

在制作图框时，应保证其形状规则、尺寸准确，并保持整洁，以方便后续的排版和修改。

五、标注和符号在工程制图中，标注和符号是构成图形和表达设计意图的基本元素。

标注和符号应按照国家标准确定，如GB4457-2013《机械产品图样和零部件》和GB/T50741-2011《建筑工程图样》等。

标注和符号应选用规范、简洁、易懂的语言，并应根据实际需要选择适当的字体和字号。

在标注和符号中，应避免使用简化、变异和自创的符号，以保证图纸的规范性和通用性。

六、排版和布局在制图时，排版和布局是关键环节，它直接影响到图纸的清晰度和美观度。

在排版和布局中，应统一字体、字号、字距、线宽等参数，以确保整个图纸的视觉效果一致。

在确定图形和注释框的位置时，应遵循以下原则：1.重点放在中央：关键部分的图形和注释框应放在图纸中央，以便于阅读和理解。

工程制图规范工程制图是一种图形语言，是工程设计和施工的重要工具。

为了保证工程制图的准确性、规范性和一致性，制定了一系列的工程制图规范。

下面介绍一些常见的工程制图规范。

1. 坐标系和尺度：工程制图应建立坐标系和比例尺。

坐标系一般选择左下角为原点，右上方向取正方向。

比例尺可以根据实际情况选择适当的比例。

制图时应注明坐标系和比例尺。

2. 线型和线宽：工程制图中应使用统一的线型和线宽。

常用的线型有实线、虚线和点线。

线宽一般选择0.3mm至0.5mm，以便于清晰可见。

3. 字体和字号：工程制图中应使用统一的字体和字号。

常用字体有宋体、黑体和仿宋。

字号一般选择5号到7号字。

4. 标注和符号：工程制图中应采用统一的标注和符号。

标注应简洁明确，符号应规范统一。

常用符号有尺寸符号、断面符号和注释符号等。

5. 图形和图形比例：工程制图中的图形应准确比例。

常见的图形有直线、曲线、圆和多边形等。

制图时应注意图形的准确性和美观性。

6. 图框和标题：工程制图应设置统一的图框和标题。

图框一般包括工程名称、图号、比例尺、制图日期等信息。

标题应简明扼要，能清楚地表达图的内容和目的。

7. 图例和注解：工程制图中应包含图例和注解。

图例是对制图内容的解释和说明，注解是对图中某些特殊信息的解释和说明。

图例和注解应简明扼要、准确无误。

8. 投影方法：工程制图应采用适当的投影方法。

常用的投影方法有等轴测投影、轴测投影和正交投影等。

投影方法应根据图的需要和实际情况选择。

总之，工程制图规范是保证工程制图准确性、规范性和一致性的重要保障。

制图人员应牢记制图规范，严格按照规范进行制图，以确保工程设计和施工的顺利进行。

总图制图标准规范1 总则1.0.1为了统一总图制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

1.0.2本标准适用于下列制图方式绘制的图样：1手工制图；2计算机制图。

1.0.3 本标准适用于总图专业的下列工程制图：1新建、改建、扩建工程各阶段的总图制图；2原有工程的总平面实测图；3总图的通用图、标准图。

1.0.4总图制图，除应符合本标准外，还应符合《房屋建筑制图统一标准》(GB/T 50001-2001)以及国家现行的有关强制性标准的规定。

2 一般规定2.1 图线2.1.1图线的宽度b，应根据图样的复杂程度和比例，按《房屋建筑制图统一标准》(GB/T 50001-2001)中图线的有关规定选用。

2.1.2 总图制图，应根据图纸功能，按表2.1.2规定的线型选用。

2.2 比例2.2.1总图制图采用的比例，宜符合表2.2.1的规定。

2.2.2 一个图样宜选用一种比例，铁路、道路、土方等的纵断面图，可在水平方向和垂直方向选用不同比例2.3 计量单位2.3.1 总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以"0"补齐。

详图宜以毫米为单位，如不以毫米为单位，应另加说明。

2.3.2建筑物、构筑物、铁路、道路方位角(或方向角)和铁路、道路转向角的度数，宜注写到"秒"，特殊情况，应另加说明。

2.3.3铁路纵坡度宜以千分计，道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以"0"补齐。

2.4 坐标注法2.4.1总图应按上北下南方向绘制。

根据场地形状或布局，可向左或右偏转，但不宜超过45°。

总图中应绘制指北针或风玫瑰图(图2.4.1)。

2.4.2坐标网格应以细实线表示。

测量坐标网应画成交叉十字线，坐标代号宜用"X、Y"表示；建筑坐标网应画成网格通线，坐标代号宜用"A、B"表示(图2.4.1)。

CAD工程制图的基本规范与要点CAD工程制图是一种数字化的制图方式，广泛应用于机械、建筑、电子等领域。

它能够精确地呈现设计师的想法和构图，并提供出色的技术支持。

为了使CAD工程制图更加规范和标准化，我们需要遵循一些基本规范与要点。

首先，布局规范是CAD工程制图的重要组成部分。

在开始制图之前，我们需要规划好整个图纸的布局，保证其具备良好的可读性和解读性。

通常情况下，我们可以将CAD图纸分为三个主要部分：主视图、剖视图和细节视图。

主视图用于展示设计对象的主要外形和结构；剖视图则用于展示设计对象的内部和部分结构；而细节视图则用于展示一些局部细节或特殊结构。

其次，准确的尺寸标注也是CAD工程制图的关键要点之一。

在进行尺寸标注时，我们需要对设计对象进行仔细测量和计算，并根据设计需求选择合适的标注方式。

一般来说，我们可以使用注释尺寸、基线尺寸和链线尺寸等不同方式来标注尺寸。

在标注尺寸时，我们需要注意尺寸的准确性、清晰可读性和符号的规范使用。

此外，图层管理也是CAD工程制图中不可忽视的要点之一。

通过合理的图层管理，我们能够有效地控制图纸的展示效果和信息呈现。

常用的图层包括构造图层、尺寸图层、注释图层、隐藏图层等。

我们可以合理地将不同的元素分配到不同的图层上，并通过图层的显示和隐藏来控制图纸的呈现效果。

此外，符号和标识的正确使用也是CAD工程制图的重要方面。

在制图过程中，我们需要根据相关标准选择合适的符号和标识，并确保其正确应用和解读。

常见的符号和标识包括材料符号、焊接符号、表面粗糙度符号等。

通过正确应用这些符号和标识，我们能够更加准确地传达设计意图和要求。

最后，文件管理与输出也是CAD工程制图中不可忽视的要点。

在制图过程中，我们需要及时保存和备份设计文件，并合理地进行版本管理和文件命名。

同时，在输出图纸时，我们需要选择合适的图纸尺寸和打印比例，并注意打印质量和纸张布局的合理性。

综上所述，CAD工程制图的基本规范与要点主要包括布局规范、尺寸标注、图层管理、符号和标识的正确使用以及文件管理与输出等方面。

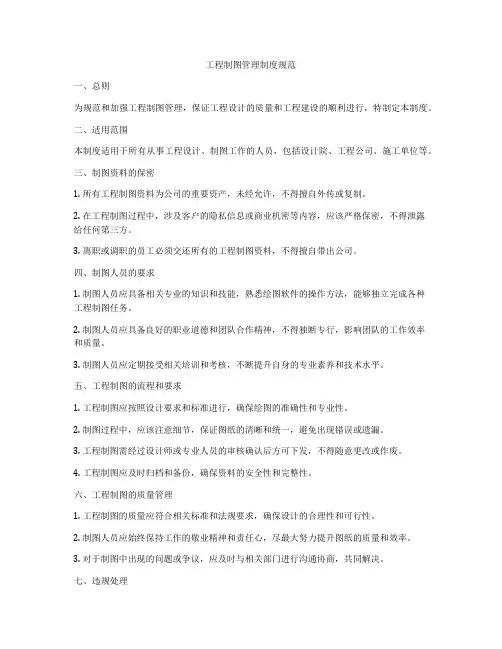

工程制图管理制度规范一、总则为规范和加强工程制图管理，保证工程设计的质量和工程建设的顺利进行，特制定本制度。

二、适用范围本制度适用于所有从事工程设计、制图工作的人员，包括设计院、工程公司、施工单位等。

三、制图资料的保密1. 所有工程制图资料为公司的重要资产，未经允许，不得擅自外传或复制。

2. 在工程制图过程中，涉及客户的隐私信息或商业机密等内容，应该严格保密，不得泄露给任何第三方。

3. 离职或调职的员工必须交还所有的工程制图资料，不得擅自带出公司。

四、制图人员的要求1. 制图人员应具备相关专业的知识和技能，熟悉绘图软件的操作方法，能够独立完成各种工程制图任务。

2. 制图人员应具备良好的职业道德和团队合作精神，不得独断专行，影响团队的工作效率和质量。

3. 制图人员应定期接受相关培训和考核，不断提升自身的专业素养和技术水平。

五、工程制图的流程和要求1. 工程制图应按照设计要求和标准进行，确保绘图的准确性和专业性。

2. 制图过程中，应该注意细节，保证图纸的清晰和统一，避免出现错误或遗漏。

3. 工程制图需经过设计师或专业人员的审核确认后方可下发，不得随意更改或作废。

4. 工程制图应及时归档和备份，确保资料的安全性和完整性。

六、工程制图的质量管理1. 工程制图的质量应符合相关标准和法规要求，确保设计的合理性和可行性。

2. 制图人员应始终保持工作的敬业精神和责任心，尽最大努力提升图纸的质量和效率。

3. 对于制图中出现的问题或争议，应及时与相关部门进行沟通协商，共同解决。

七、违规处理1. 对于未按规定操作或违反制度规定的员工，公司可根据情节严重程度进行相应处罚，包括口头警告、书面警告、记过等。

2. 对于恶意泄密或盗用工程制图资料的员工，公司将保留追究法律责任的权利。

八、其他规定1. 本制度自发布之日起正式执行，如有变动或需要修订，将另行通知。

2. 本制度的解释权归公司管理层所有。

以上为《工程制图管理制度规范》，请各相关人员认真遵守，共同维护公司的利益和形象。

工程制图标准工程制图是工程设计中非常重要的一环，它是设计师将设计方案通过图纸形式表现出来的重要手段。

而工程制图的标准化则是确保图纸的准确性、规范性和统一性，以便于设计人员、施工人员和相关人员的沟通和理解。

本文将就工程制图标准进行详细阐述，以期为广大设计人员提供参考和指导。

首先，工程制图标准包括图纸的编制标准、图幅标准、图形符号标准等。

在图纸的编制标准方面，应当遵循国家标准和行业规范，确保图纸的格式、大小、比例等符合规定，以便于文件的整理和存档。

同时，图纸的图幅标准也是非常重要的，它涉及到图纸的尺寸、边框、折叠等内容，必须按照标准规定进行设计，以便于图纸的传输和使用。

此外，图形符号标准也是工程制图中不可或缺的一部分，各种线型、标注、符号等都必须按照标准规定进行使用，以确保图纸的准确性和统一性。

其次，工程制图标准还包括图纸的内容标准和表达标准。

在图纸的内容标准方面，应当按照国家标准和行业规范的要求，将设计方案、尺寸、材料、工艺等内容准确地表达在图纸上，以便于施工人员的理解和实施。

同时，图纸的表达标准也是非常重要的，包括线条的粗细、颜色的使用、文字的表达等，都需要按照标准规定进行设计，以确保图纸的清晰度和易读性。

最后，工程制图标准还包括图纸的审查标准和归档标准。

在图纸的审查标准方面，应当建立健全的审查制度，确保图纸的准确性和合理性，以避免施工中出现问题。

同时，图纸的归档标准也是非常重要的，应当按照规定对图纸进行整理、归档和保管，以便于日后的查阅和使用。

综上所述，工程制图标准是工程设计中非常重要的一环，它涉及到图纸的编制、内容、表达、审查和归档等方方面面，必须严格按照国家标准和行业规范进行执行。

只有做好了工程制图标准，才能确保设计方案的准确实施，从而保障工程质量和安全。

希望广大设计人员能够严格遵守工程制图标准，提高图纸的质量和规范性，为工程建设贡献自己的力量。
