纬地CAD设计系统操作步骤1.安装纬地CAD设计系统2.打开纬地CAD设计系统安装完成后，双击桌面上的纬地CAD快捷方式或者在开始菜单中找到纬地CAD的图标，点击打开软件。
3.创建一个新的绘图文件在纬地CAD的启动画面上，选择“新建”按钮，或者从菜单栏中选择“文件”-“新建”来创建一个新的绘图文件。
4.设置绘图单位与比例在新建绘图文件的对话框中，设置绘图的单位，如英寸、毫米、米等，并选择适合的比例尺。
5.绘制基本图形在纬地CAD的绘图界面上，可以使用各种绘图命令来绘制基本图形，如直线、圆、多边形等。
在命令栏中输入命令或者点击绘图工具栏上的相应按钮。
7.使用图层管理在绘图过程中，可以使用图层管理功能来控制不同图层上的元素。
可以通过选择特定图层来显示或隐藏相关图形，也可以应用不同的属性和样式。
8.应用尺寸和标注绘图完成后，可以使用尺寸和标注命令来给图形添加尺寸信息和文字标注。
可以选择线性尺寸、半径尺寸、角度尺寸等。
9.创建块和符号对于常用的图形元素，可以创建块和符号，并保存在库中以备复用。
通过插入块命令可以快速插入已保存的块。
10.打印与输出在完成绘图后，可以选择打印或输出绘图文件。
选择“文件”-“打印”打开打印设置对话框，选择打印机和纸张大小等参数。
11.学习和应用高级功能12.学习和应用快捷键使用纬地CAD设计系统时，掌握一些常用的快捷键可以提高工作效率。
可以通过查阅纬地CAD的帮助文档来学习和应用快捷键。
以上是纬地CAD设计系统的操作步骤详解。
通过逐步学习和实践，可以熟练掌握纬地CAD的使用，提高设计绘图的效率和质量。
纬地挡土墙设计系统HintDQ第二部分纬地挡土墙综合设计系统教程纬地挡土墙设计系统HintDQ目录第1章挡土墙设计系统简介 (1)1.1 系统简介 (1)1.2 系统版本安装及说明 (2)1.3 系统界面 (2)1.4 挡墙设计基本流程 (3)第2章系统启动、新建挡墙和基本原理 (4)第3章挡土墙动态布设与图表输出 (7)3.1 挡土墙动态布设 (7)3.2 图表成果输出 (13)第4章挡墙库与挡土墙验算 (15)4.1 挡土墙标准图库的编辑与维护 (15)4.2 挡土墙验算 (24)第5章模板定制与修改 (31)5.1 圬工数量表模板的修改 (31)5.2 防护数量表模板的修改 (36)5.3 备注模板的定制 (37)5.4 图框模板的修改 (38)5.5 绘图模板的修改 (40)第6章系统菜单 (42)纬地挡土墙设计系统HintDQ第1章挡土墙设计系统简介1.1 系统简介（1）研发背景“纬地挡土墙综合设计系统”（HintDQ V4.0，以下简称“挡土墙设计系统”）是基于公路、铁路等工程的路线几何设计（包括路基横断面、边坡等）资料、数据，采用动态数据库、ARX和VC++等技术开发的挡土墙三维交互式设计软件。
该系统的主要技术突破在于，实现了挡土墙在路基纵向填挖方边坡背景上的动态拖放式布置和设计。
另外，系统后台自学习式的挡土墙数据库使得用户可以永久共享并利用其它用户及以前工程项目的成果；而模板化绘图及表格功能则支持用户进行各类不同设计需求的绘图及统计成果的输出。
纬地挡土墙设计系统可大幅度提高各类挡墙布设的效率和灵活性，有助于把路基防护工程设计人员从简单绘图和圬工数量统计等工作中解脱出来，从而有更多精力放在墙型选用、布设工作上。
纬地挡土墙设计系统可直接读取纬地道路CAD系统设计的基础数据信息，避免用户重复进行数据（路线平、纵、横以及边坡、超高加宽等信息）录入、以及可能出现的基础数据计算和差错；适用于各等级公路、铁路、厂区林区道路的横断面及项目中的路肩墙、路堑墙、重力式挡土墙、护面墙、护脚等各类支挡构造物设计；系统采用自学习式数据库设计，自动学习并追加挡土墙数据库，使得用户可以方便地应用其他项目中曾经应用过的支挡构造物型式和数据。

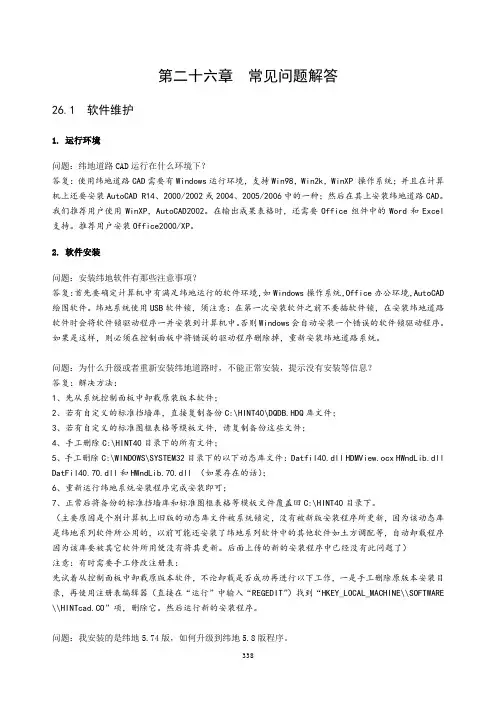

第二十六章常见问题解答26.1 软件维护1. 运行环境问题：纬地道路CAD运行在什么环境下？答复：使用纬地道路CAD需要有Windows运行环境，支持Win98，Win2k，WinXP 操作系统；并且在计算机上还要安装AutoCAD R14、2000/2002或2004、2005/2006中的一种；然后在其上安装纬地道路CAD。
我们推荐用户使用WinXP，AutoCAD2002。
在输出成果表格时，还需要Office组件中的Word和Excel 支持。
推荐用户安装Office2000/XP。
2. 软件安装问题：安装纬地软件有那些注意事项？答复：首先要确定计算机中有满足纬地运行的软件环境，如Windows操作系统，Office办公环境，AutoCAD 绘图软件。
纬地系统使用USB软件锁，须注意：在第一次安装软件之前不要插软件锁，在安装纬地道路软件时会将软件锁驱动程序一并安装到计算机中。
否则Windows会自动安装一个错误的软件锁驱动程序。
如果是这样，则必须在控制面板中将错误的驱动程序删除掉，重新安装纬地道路系统。
问题：为什么升级或者重新安装纬地道路时，不能正常安装，提示没有安装等信息？答复：解决方法：1、先从系统控制面板中卸载原装版本软件；2、若有自定义的标准挡墙库，直接复制备份C:\HINT40\DQDB.HDQ库文件；3、若有自定义的标准图框表格等模板文件，请复制备份这些文件；4、手工删除C:\HINT40目录下的所有文件；5、手工删除C:\WINDOWS\SYSTEM32目录下的以下动态库文件：Datfil40.dll HDMView.ocx HWndLib.dll DatFil40.70.dll和HWndLib.70.dll （如果存在的话）；6、重新运行纬地系统安装程序完成安装即可；7、正常后将备份的标准挡墙库和标准图框表格等模板文件覆盖回C:\HINT40目录下。
（主要原因是个别计算机上旧版的动态库文件被系统锁定，没有被新版安装程序所更新，因为该动态库是纬地系列软件所公用的，以前可能还安装了纬地系列软件中的其他软件如土方调配等，自动卸载程序因为该库要被其它软件所用便没有将其更新。
纬地道路辅助设计系列软件之纬地挡土墙综合设计系统—DqDesign v2.6版用户手册纬 地 系 列 软 件2005.11 修订纬地挡土墙综合设计系统（DqDesign v2.x）纬地挡土墙综合设计系统（DqDesign v2.x）是纬地软件结合工程设计实践开发完成的一套专业挡土墙设计软件系统，其功能包括：各种型式挡土墙的稳定性验算，挡土墙平立面动态布设和修改，挡土墙平、立、横断面设计绘图、标注，以及全墙圬工数量的统计和出表等。
该系统不仅可以独立运行，更可以与纬地三维道路CAD软件完全配套应用（效率更高也更方便），与以往的挡土墙绘图软件相比，纬地挡土墙综合设计系统具有以下优势和亮点：1、直接提取并利用纬地道路CAD中相关的路线平、纵、横设计资料和成果数据，方便准确，解决了以往挡土墙绘图软件需要用户手工逐桩输入的问题；2、系统包含专业通用的挡土墙稳定性验算模块，将计算和绘图一体化；3、采用开放式自学习挡土墙数据库（标准图库），除系统原本带有的标准图库外，系统可自动学习并扩增记录用户每次设计的挡墙标准图入库，以便以后直接使用；4、该系统首次实现了动态交互式完成挡土墙和护面墙等的平立面布设，使挡土墙软件不再仅仅只能进行绘图，更多的体现设计思路；5、批量输出挡墙平、立面设计图并统计圬工数量。
第一章系统安装及总体应用说明目前版本的纬地挡土墙综合设计系统（DqDesign v2.x）必须与纬地道路CAD系统（HintCAD v 4.x以后版本）结合使用，即在已有的完成了路线平、纵、横设计的纬地道路CAD系统项目的基础上进行挡土墙设计与出图（验算部分除外）。
一、 程序安装：（1）系统安装要求（原则上以能正常安装并使用AutoCAD为标准）计算机：台式或笔记本式计算机均可。
CPU：PII200以上。
内存：64M以上。
操作系统：Windows 95 / 98 / me / Se / NT / 2000 /XP 均可。
纬地道路辅助设计系列软件之纬地挡土墙综合设计系统V3.6纬地系列软件2012.11 修订1.1 系统启动、新建挡墙和基本原理点击“项目”菜单，选择“打开项目”，点击“设计”菜单下的“开始设计”可以直接进入挡墙设计界面，如图1-1。
用户直接读出纬地项目文件，系统把挡墙数据文件自动保存到当前项目文件夹里，挡墙设计文件名和项目文件名一致。
图1-1读取纬地项目文件（*.prj）后，用户可以通过“项目”菜单下的“项目管理”查看并修改该项目对应的路径、位置和挡土墙设计文件等，参见图1-2所示。
图1-2选择“属性”区可查看和设置挡墙布设过程中的基本参数值和选项，包括布线过程中桩号取整、沉降缝默认间距、沉降缝最大间距以及挡墙基坑默认参数等，如图1-3和1-4所示。
图1-3图1-4系统自带的或自定义的出图出表模板文件、图框等设置在“图框/表格”区指定文件路径，如图1-5所示。
图1-5点击“设计”菜单下的“新建分段”命令，系统出现图1-6所示对话框，系统自动读出项目起终点范围，提示用户选择需要布设挡墙的路基侧别（路基的左侧或右侧）和桩号区间（也可以选全范围）、输入出图使用的起终方向实际地名，点击“确定”，系统把刚输入挡墙分段显示到相应的路侧分段列表中，挡墙布设草图形显示到CAD的模型空间里，如图1-7所示。
图1-6图1-7图中高程标尺为黑色竖向线、桩号里程标尺为黑色横向线，路基中桩高程设计线为横向黄线，路基边缘的高程设计线为横向红线，本侧的边坡与地面相交形成的坡口坡脚线为绿色线，纵断地面线为青色线。
挡墙布设草图的构成原理如下图1-8a（挖方路基）、图1-8b（填方路基）所示，箭头表示投影方向。
将每个桩号横断面的同一侧（左侧或者右侧）对应的纵断地面高程、纵断设计高程、坡口坡脚高程以及该侧路基边缘高程点按照高程为纵坐标和桩号为横坐标的坐标系依次连接，便构成了挡墙布设草图。
通过该图，用户可以很清楚地看到哪一段为填方边坡、哪一段为挖方边坡，方便用户非常直观地进行挡墙的布设。
纬地道路辅助设计系列软件之纬地挡土墙综合设计系统—DqDesign v2.6版纬地系列软件2005.11 修订纬地挡土墙综合设计系统（DqDesign v2.x）纬地挡土墙综合设计系统（DqDesign v2.x）是纬地软件结合工程设计实践开发完成的一套专业挡土墙设计软件系统，其功能包括：各种型式挡土墙的稳定性验算，挡土墙平立面动态布设和修改，挡土墙平、立、横断面设计绘图、标注，以及全墙圬工数量的统计和出表等。
该系统不仅可以独立运行，更可以与纬地三维道路CAD软件完全配套应用（效率更高也更方便），与以往的挡土墙绘图软件相比，纬地挡土墙综合设计系统具有以下优势和亮点：1、直接提取并利用纬地道路CAD中相关的路线平、纵、横设计资料和成果数据，方便准确，解决了以往挡土墙绘图软件需要用户手工逐桩输入的问题；2、系统包含专业通用的挡土墙稳定性验算模块，将计算和绘图一体化；3、采用开放式自学习挡土墙数据库（标准图库），除系统原本带有的标准图库外，系统可自动学习并扩增记录用户每次设计的挡墙标准图入库，以便以后直接使用；4、该系统首次实现了动态交互式完成挡土墙和护面墙等的平立面布设，使挡土墙软件不再仅仅只能进行绘图，更多的体现设计思路；5、批量输出挡墙平、立面设计图并统计圬工数量。
第一章系统安装及总体应用说明目前版本的纬地挡土墙综合设计系统（DqDesign v2.x）必须与纬地道路CAD系统（HintCAD v 4.x以后版本）结合使用，即在已有的完成了路线平、纵、横设计的纬地道路CAD系统项目的基础上进行挡土墙设计与出图（验算部分除外）。
一、程序安装：（1）系统安装要求（原则上以能正常安装并使用AutoCAD为标准）计算机：台式或笔记本式计算机均可。
CPU：PII200以上。
内存：64M以上。
操作系统：Windows 95 / 98 / me / Se / NT / 2000 /XP 均可。
图形平台：AutoCAD R2000（包含Express菜单）或AutoCAD R2002中英文版推荐用户最好使用AutoCAD R2002（最稳定版本）。
第一部分纬地道路辅助设计系统教程( HintCAD V5.0~6.0 )第一章系统主要功能及常规应用步骤1.1系统主要功能1.1.1 路线辅助设计（1）平面动态可视化设计与绘图系统沿用传统的导线法（交点法）经典理论，可进行任意组合形式的公路平面线形设计计算和多种模式的反算。
用户可在计算机屏幕上交互进行定线及修改设计，在动态拖动修改交点位置、曲线半径、切线长度、缓和曲线参数的同时，可以实时监控其交点间距、转角、半径、外距以及曲线间直线段长度等技术参数。
而使用纬地智能布线技术，可以将已确定的直线、圆曲线等控制单元自动衔接为完整的路线，并可以对路线中任一控制单元（均为CAD的线元实体）方便地进行平移、旋转、缩放等操作调整，从而直观快捷并准确地确定出路线线位。
在平面设计完成的同时，系统可自动完成全线桩号的连续计算和平面绘图。
系统支持基于数字化地形图（图像）上的上述功能，同时也可方便地将低等级公路外业期间已经完成的平面线形导入本系统。
（2）断面交互式动态拉坡与绘图系统在自动绘制拉坡图的基础上，支持动态交互式完成拉坡与竖曲线设计。
用户可实时修改变坡点的位置、标高、竖曲线半径、切线长、外距等参数；对设计者指定的控制点高程或临界坡度，受控处系统可自动提示控制情况。
另外纬地针对公路改扩建项目，将在以后版本中增加自行回归纵坡（点）数据的功能。
系统支持以“桩号区间”和“批量自动绘图”两种方式绘制任意纵、横比例和精度的纵断面设计图及纵面缩图，自动标注沿线桥、涵等构造物，绘图栏目也可根据用户需要自由取舍定制。
以上功能不仅适用于公路主线，同样适用于互通式立交匝道的纵断面设计与绘图。
（3）超高、加宽过渡处理及路基设计计算系统支持处理各种加宽、超高方式及其过渡变化，进而完成路基设计与计算、方便、准确地输出路基设计表，可以自动完成该表中平、竖曲线要素栏目的标注。
系统在随盘安装的“纬地路线与立交标准设计数据库”的基础上，通过“设计向导”功能自动为项目取用超高和加宽参数，并建立控制数据文件。
纬地设计系统操作步骤第一步：打开纬地设计系统用户需要先打开纬地设计系统的应用程序。
在电脑上，用户可以在开始菜单或桌面上找到应用程序的图标，然后双击打开。
在移动设备上，用户可以在应用程序列表中找到纬地设计系统的图标，然后点击打开。
第二步：登录或注册账号在纬地设计系统中，用户需要登录或注册一个账号才能使用所有功能。
如果用户已经有账号，可以直接输入账号和密码登录。
如果用户没有账号，可以点击注册按钮进行账号注册。
第三步：选择设计类型第四步：创建设计项目在选择设计类型之后，用户需要创建一个新的设计项目。
用户可以为项目命名，并选择项目所在的区域和场地。
第五步：导入场地平面图在创建设计项目之后，用户需要将场地的平面图导入纬地设计系统。
用户可以从本地文件夹中选择平面图文件，或者通过摄像头拍摄场地平面图。
第六步：添加家具和装饰品在导入平面图之后，用户可以开始添加家具和装饰品。
纬地设计系统提供了一个家具和装饰品库，用户可以从中选择合适的物品进行添加。
用户可以通过拖拽的方式将物品放置在平面图上，并可以随意调整物品的大小和位置。
第八步：添加建筑结构和材质在完成家具和装饰品的添加之后，用户还可以添加建筑结构和材质。
用户可以选择不同的墙体、地板、天花板等建筑要素，然后为其选择适合的材质和颜色。
用户可以通过拖拽的方式将建筑要素放置在场地平面图上，并可以随意调整其大小和位置。
第九步：保存和预览设计方案第十步：导出设计方案在保存和预览设计方案之后，用户可以选择导出设计方案。
纬地设计系统提供了多种导出格式供用户选择，用户可以将设计方案导出为图片、视频或PDF文件。
用户可以选择导出的分辨率、帧率和质量等参数，以满足自己的需求。
通过以上十个步骤，用户可以轻松地使用纬地设计系统进行室内外设计方案的制作。
纬地设计系统的操作简单易懂，功能强大，用户可以通过不同的操作步骤实现各种个性化设计需求。
无论是专业设计师还是普通用户，都能够通过纬地设计系统实现自己的设计想法。
常见问题解答【纬地系列软件教程】第二十六章常见问题解答26.1 软件维护1. 运行环境问题：纬地道路CAD运行在什么环境下？答复：使用纬地道路CAD需要有Windows运行环境，支持Win98，Win2k，WinXP 操作系统；并且在计算机上还要安装AutoCAD R14、2000/2002或2004、2005/2006中的一种；然后在其上安装纬地道路CAD。
我们推荐用户使用WinXP，AutoCAD2002。
在输出成果表格时，还需要Office 组件中的Word和Excel支持。
推荐用户安装Office2000/XP。
2. 软件安装问题：安装纬地软件有那些注意事项？答复：首先要确定计算机中有满足纬地运行的软件环境，如Windows操作系统，Office办公环境，AutoCAD绘图软件。
纬地系统使用USB软件锁，须注意：在第一次安装软件之前不要插软件锁，在安装纬地道路软件时会将软件锁驱动程序一并安装到计算机中。
否则Windows会自动安装一个错误的软件锁驱动程序。
如果是这样，则必须在控制面板中将错误的驱动程序删除掉，重新安装纬地道路系统。
问题：为什么升级或者重新安装纬地道路时，不能正常安装，提示没有安装等信息？答复：解决方法：1、先从系统控制面板中卸载原装版本软件；2、若有自定义的标准挡墙库，直接复制备份C:\HINT40\DQDB.HDQ库文件；3、若有自定义的标准图框表格等模板文件，请复制备份这些文件；4、手工删除C:\HINT40目录下的所有文件；5、手工删除C:\WINDOWS\SYSTEM32目录下的以下动态库文件：Datfil40.dll HDMView.ocx338HWndLib.dll DatFil40.70.dll和HWndLib.70.dll （如果存在的话）；6、重新运行纬地系统安装程序完成安装即可；7、正常后将备份的标准挡墙库和标准图框表格等模板文件覆盖回C:\HINT40目录下。
纬地挡土墙综合设计系统(HintDQV3.8)纬地软件2014年04月修订目录1.系统启动、新建挡墙和基本原理 ....................................... - 3 -2.挡土墙动态布设与图输出 ............................................. - 7 -2.1挡土墙动态布设.................................................... - 7 -2.1.1 挡墙类型的选择 ................................................ - 7 -2.1.2动态布设挡墙.................................................... - 7 -2.1.3墙段的参数查询和修改........................................... - 10 -2.1.4沉降缝......................................................... - 12 -2.1.5保存项目（结束布设）........................................... - 14 -2.2图表输出......................................................... - 14 -3.挡墙库与挡土墙验算 ................................................ - 17 -3.1挡土墙标准图库的编辑与维护....................................... - 17 -3.1.1新建挡墙类型................................................... - 18 -3.1.2编辑挡墙类型................................................... - 21 -3.1.3添加标准挡墙................................................... - 23 -3.1.4编辑标准挡墙................................................... - 26 -3.1.5提取标准挡墙................................................... - 26 -3.1.6查看标准库..................................................... - 27 -3.2挡土墙验算....................................................... - 29 -3.2.1验算内容....................................................... - 29 -3.2.2适应范围....................................................... - 30 -3.2.3计算步骤：..................................................... - 31 -4．模板定制与修改 ................................................... - 40 -4.1圬工数量表模板的修改............................................. - 40 -4.2防护数量表模板的修改............................................. - 46 -4.3备注模板的定制................................................... - 47 -4.4图框模板的修改................................................... - 49 -4.5绘图模板的修改................................................... - 51 -4.5.1标签模板....................................................... - 51 -4.5.2线模板......................................................... - 52 -4.5.3长度标注模板................................................... - 54 -5.系统菜单.......................................................... - 56 -1.系统启动、新建挡墙和基本原理点击“项目”菜单，选择“打开项目”，点击“设计”菜单下的“开始设计”可以直接进入挡墙设计界面，如图1-1。
用户直接读出纬地项目文件，系统把挡墙数据文件自动保存到当前项目文件夹里，挡墙设计文件名和项目文件名一致。
图1-1读取纬地项目文件（*.prj）后，用户可以通过“项目”菜单下的“项目管理”查看并修改该项目对应的路径、位置和挡土墙设计文件等，参见图1-2所示。
图1-2选择“属性”区可查看和设置挡墙布设过程中的基本参数值和选项，包括布线过程中桩号取整、沉降缝默认间距、沉降缝最大间距以及挡墙基坑默认参数等，如图1-3和1-4所示。
图1-3图1-4系统自带的或自定义的出图出表模板文件、图框等设置在“图框/表格”区指定文件路径，如图1-5所示。
图1-5点击“设计”菜单下的“新建分段”命令，系统出现图1-6所示对话框，系统自动读出项目起终点范围，提示用户选择需要布设挡墙的路基侧别（路基的左侧或右侧）和桩号区间（也可以选全范围）、输入出图使用的起终方向实际地名，点击“确定”，系统把刚输入挡墙分段显示到相应的路侧分段列表中，挡墙布设草图形显示到CAD的模型空间里，如图1-7所示。
图1-6图1-7图中高程标尺为黑色竖向线、桩号里程标尺为黑色横向线，路基中桩高程设计线为横向黄线，路基边缘的高程设计线为横向红线，本侧的边坡与地面相交形成的坡口坡脚线为绿色线，纵断地面线为青色线。
挡墙布设草图的构成原理如下图1-8a（挖方路基）、图1-8b（填方路基）所示，箭头表示投影方向。
将每个桩号横断面的同一侧（左侧或者右侧）对应的纵断地面高程、纵断设计高程、坡口坡脚高程以及该侧路基边缘高程点按照高程为纵坐标和桩号为横坐标的坐标系依次连接，便构成了挡墙布设草图。
通过该图，用户可以很清楚地看到哪一段为填方边坡、哪一段为挖方边坡，方便用户非常直观地进行挡墙的布设。

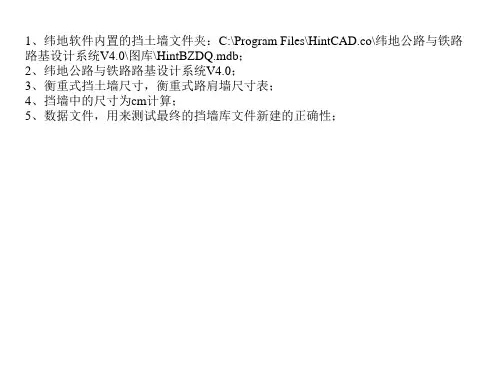

图1-8a图1-8b2.挡土墙动态布设与图输出2.1挡土墙动态布设2.1.1 挡墙类型的选择纬地挡墙设计系统采用开放式自学习挡土墙数据库（标准图库），在开始布设前用户需要指定所要设计布设的挡墙类型，根据指定的该类型标准挡墙可能还需要指定一些具体的控制参数如：半幅路基宽度、设计荷载、内摩擦角、承载力、路堤高度与路堤坡度等，因为挡墙标准库中可能含有很多类型不同的标准图，用户可以通过上述这些参数的选择确定最终需要使用的挡墙标准图。
参见图2-1、图2-2所示窗口。
图2-1图2-2注意：此处选择的“半幅路基宽度”并非用于挡墙平面图绘制的半幅路基宽度，而是标准挡墙库中某一类标准挡墙的一个类型控制参数。
挡墙平面图绘制的路基宽度是根据纬地道路CAD系统中的路幅宽度文件（*.wid）中的宽度数据进行准确绘制的。
2.1.2动态布设挡墙用户在图1-7所示挡墙布设草图的基础上，点击“挡墙设计”菜单下的“布设墙段”，系统提示用户输入墙段布设的起点桩号，用户可直接用鼠标在屏幕上点取，也可在AutoCAD命令提示行直接输入起始桩号，接着用户继续向右向下（对于上挡墙则向右上）移动鼠标，那么便可看到跟随鼠标出现的动态挡墙的虚线图形和横断面预览窗口（位于屏幕下方）中动态显示带挡墙的横断面图形。
同时系统会在AutoCAD窗口的屏幕左上角动态显示当前鼠标位置所示该墙段的桩号、墙段长度、墙高、墙底纵坡和墙底埋深等参数。
在适当的位置用户点击鼠标左键，便可直接确定该挡墙段的终点位置桩号和墙高，系统同时按照设定的沉降缝间距绘制出蓝色的沉降缝位置线，用户可继续移动鼠标布设下一段挡墙，如图2-3所示。
图2-3用户也可以在AutoCAD命令行中输入该墙段的终点桩号和墙高或者墙底纵坡，见图2-4所示。
图2-4在使用鼠标动态布设墙段的过程中，随挡墙虚线图形出现的紫色线条为“挡墙埋置线”，是系统实时计算得到的设置挡墙后挡墙墙面和地面的交线，如图2-5中所示。
挡墙埋置线是在挡墙布设过程中很关键的一条线，它是用户在布设墙段时确定墙段高度和确定挡墙分段错台的很直观的一个依据。
用户在布设挡墙的过程中需随时注意“挡墙埋置线”，以保证设计出合理的挡墙。
图2-5在一个段落的挡墙布设完成时，点击鼠标右键菜单中的“确定”或按“esc”键便可结束该挡墙段落的布设过程，用esc键退出后系统把所有的墙分段显示在对应的（左、右侧）列表中如图2-6所示。
图2-6列表中显示挡墙布设草图桩号范围、每一墙段的墙高和墙类型，用户把鼠标指墙列表时，系统动态显示分段基本信息，如起终点桩号、墙高、填土高等，如入2-7所示。
图2-7在一段挡墙的布设过程中，用户也可以根据需要选择不同的挡墙类型进行墙段的布设。
2.1.3墙段的参数查询和修改2.1.3.1墙段参数的查询完成一段挡墙的布设后，如果用户需要查询某个墙段的具体参数，可在AutoCAD命令行键入“list”命令回车，再用鼠标点取该墙段，系统会在AutoCAD 文本窗口中显示该段挡墙所有的相关信息，如：挡墙类型、起终点桩号、墙顶填土高度、挡墙具体尺寸、圬工体积等等，如图2-8所示。
图2-82.1.3.2墙段参数的修改在AutoCAD屏幕中选择要修改的墙段，输入ch命令，系统弹出该墙段的特性对话框，如图2-9所示。
系统把特性表分为4区，其中桩号范围里输入起终点桩号控制该墙段的起终点桩号，控制桩号取整和墙段长度。
“参数”区动态修改挡墙相关的任意参数，包括墙长、墙高、起点墙高、终点墙高、墙底坡度（%）、埋深（米）和墙基础高度。
